GT 28 CA - Chauffage mobile gaz S.PLUS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Chauffage mobile gaz
Marque	S.PLUS
Modèle	GT 28 CA
Gaz utilisé	Propane
Pression d'alimentation	37 mb
Débit calorifique maxi	8,6 kW
Débit calorifique mini	2,8 kW
Consommation maxi	660 g/h
Consommation mini	220 g/h
Catégorie	I3p (37)
Injecteur	94
Dispositif de sécurité	Détection CO2 coupant l'arrivée de gaz entre 0,8 et 1,5%
Allumage	Piézo
Réglage de puissance	Mini / Maxi
Hauteur réglable	Oui, mât télescopique
Orientation	Oui, pièce d'orientation
Capacité bouteille	13 ou 35 kg
Surface du local min	Volume d'au moins 12 m³
Ventilation requise	Entrées d'air permanentes d'au moins 250 cm² (125 haut + 125 bas)
Distance de sécurité aux parois	50 cm à l'arrière, 2 m des surfaces rayonnantes
Entretien	Vérifier et remplacer le tuyau si endommagé; stocker à l'abri de l'humidité

FOIRE AUX QUESTIONS - GT 28 CA S.PLUS

Quel type de gaz utiliser pour le GT 28 CA ?

Utilisez exclusivement du propane à une pression de 37 mb.

Comment allumer le chauffage GT 28 CA ?

Ouvrez le robinet de la bouteille. Tournez la manette en position MINI tout en appuyant légèrement. Appuyez plusieurs fois sur le piézo jusqu'à ce que la veilleuse s'allume. Maintenez la manette enfoncée environ 20 secondes après allumage.

Comment éteindre l'appareil ?

Fermez le robinet de la bouteille. Ne jamais déplacer l'appareil en fonctionnement.

Quelles sont les consignes de sécurité importantes ?

Ne jamais utiliser dans un sous-sol, local de moins de 12 m³ ou locaux d'habitation. Assurez une ventilation d'au moins 250 cm² d'entrée d'air permanente. Maintenez une distance de 2 m des matières combustibles et 50 cm des parois.

Que faire en cas d'odeur de gaz ?

Fermez immédiatement le robinet de la bouteille. Placez l'appareil à l'écart de toute source d'inflammation. Vérifiez les raccords à l'eau savonneuse. Si la fuite persiste, contactez le service après-vente.

Comment remplacer la bouteille de gaz ?

Opérez toujours à l'extérieur, loin de toute flamme. Fermez le robinet de la bouteille, dévissez le détendeur, enlevez la chaînette, remplacez la bouteille et remontez. Vérifiez l'étanchéité avec de l'eau savonneuse.

Quel entretien régulier est nécessaire ?

Vérifiez l'état du tuyau de raccordement (remplacez si fissures, brûlures). Nettoyez l'appareil avec un chiffon sec. Rangez-le à l'abri de l'humidité et de la poussière.

Peut-on utiliser cet appareil dans une pièce fermée ?

Oui, à condition que la pièce soit correctement ventilée avec des entrées d'air permanentes (au moins 250 cm²). Ne jamais utiliser dans un sous-sol ou un volume inférieur à 12 m³.

Comment orienter les radiants ?

Utilisez la pièce d'orientation fournie pour diriger les radiants vers la zone à chauffer. La hauteur se règle via le mât télescopique.

Que faire si l'appareil ne s'allume pas ?

Vérifiez que la bouteille de gaz est ouverte et que le détendeur est correctement vissé. Assurez-vous que le système de sécurité n'a pas coupé l'arrivée de gaz (taux de CO2 trop élevé). Contrôlez l'état du piézo.

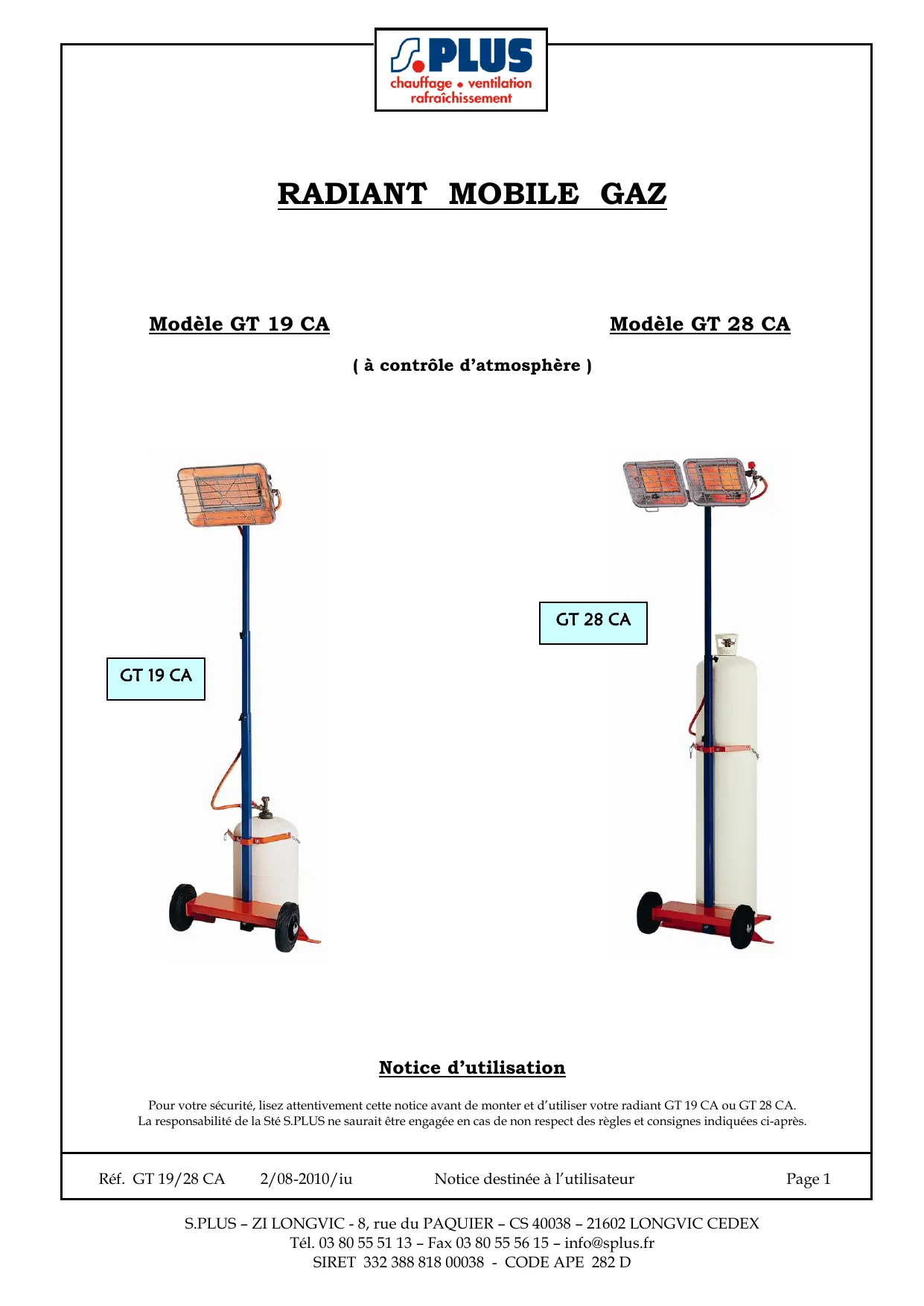

MODE D'EMPLOI GT 28 CA S.PLUS

(à contrôle d'atmosphère)

Notice d'utilisation

Pour toute sécurité, lisez attentivement cette notice avant de monter et d'utiliser votre radiant GT 19 CA ou GT 28 CA. La responsabilité de la Sté S. PLUS ne saurait être engagée en cas de non-respect des règles et consignes indiquées ci-après.

Ref. GT 19/28 CA

2/08-2010/iu

Notice destinée à l'utilisateur

Page 1

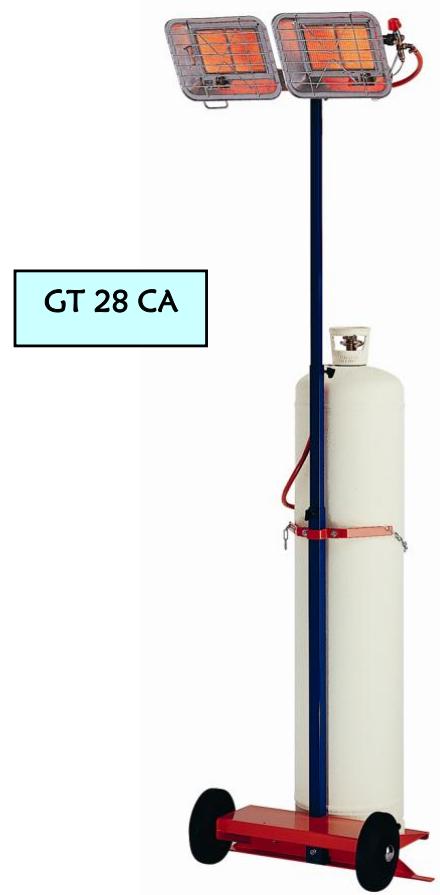

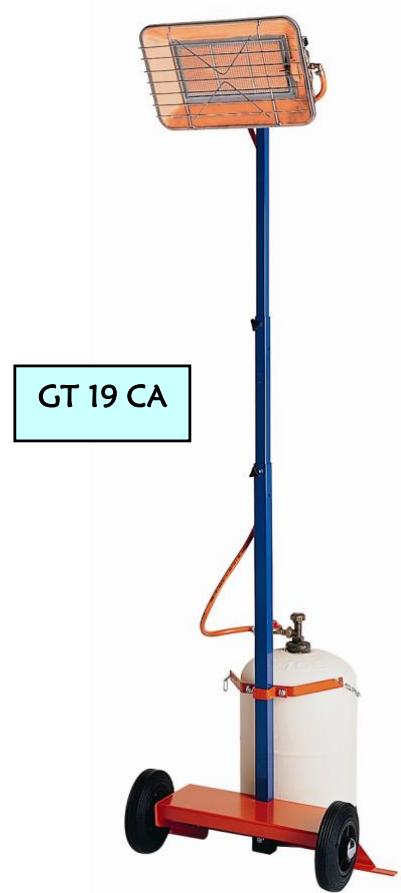

Le radiant GT 19 CA ou GT 28 CA est un appareil de chauffage par rayonnement. Appareil mobile, il est composé d'une tête chauffante fixée sur le mât télescopique d'un chariot à roulettes. Le chariot est destiné à supporter la tête chauffante et à transporter la bouteille de propane.

I - SPECIFICATIONS

FICATIONS	Gaz Pression	Débit calorifique		Consommation		Catégorie	Repère Injecteur
		Maxi kW	Mini kW	Maxi g/h	Mini g/h
GT 19 CA	Propane - 37 mb	5,71	3,54	415	258	I3p (37)	104
GT 28 CA	Propane - 37 mb	8,6	2,8	660	220	I3p (37)	94

Ces appareils sont munis d'un dispositif de sécurité qui coupe l'arrivée du gaz lorsque la teneur en CO² de l'atmosphère est comprise entre 0,8 et 1,5%.

Il est important que le local destiné à être chauffé soit suffisamment ventilé par des entrées d'air permanentes (au moins 250 cm² : 125 en partie haute ; 125 en partie basse).

II - Description / Montage

Plateau porte bouteille (pour bouteille de 13 ou 35 kg)

Montage du crochet porte bouteille

Les radiants GT 19 CA et GT 28 CA sont composés de 4 ou 5 sous-ensembles :

Colis n° 1 - Commun GT19-GT28CA

• 1 embase à roue (1)
• 1 crochet porte-bouteille (6) - 2 stabilisateurs (14)
• 1 cintre support bouteille (7) - Visserie

Colis n°4 - GT 19 seul

• 1 radiant avec tuyau et détendeur montés (4 + 10 + 12)
• 1 pièce d'orientation (13) + visserie

Colis n°2 - Commun GT 19 - GT 28 CA

• 1 mât télescopique (2)

Colis n° 3 - GT 28 seul

• 1 plateau porte-bouteille (3) + visserie

Colis n°5 - GT 28 seul

• 1 radiant droit et un radiant gauche (5)
• 1 ensemble d'orientation 3 pièces (8) + visserie
• 1 ensemble tuyau / détendeur à monter sur radiants - Visserie
• Introduire le mát (2) par son plus gros tube dans l'orifice carré de l'embase (1) (vis papillon de serrage des tubes côté opposé à la bouteille).
• Assembler l'embase et le mât avec le crochet porte-bouteille (6) à l'aide des 2 boulons 8 × 50.
• Serrer l'ensemble avec les 2 écrous.
• Monter les stabilisateurs (14) à l'aide des boulons 6 x 15.
• Monter le cintre support bouteille (7) sur le plus gros tube du mât (2), fente d'accrochage de la chaîne ouverte vers le haut.

Montage plateail porte-boiteille - GT 28 seuil

• Monter le plateau (3) sur l'embase (1) à l'aide des 4 boulons de 6.

Gt 19

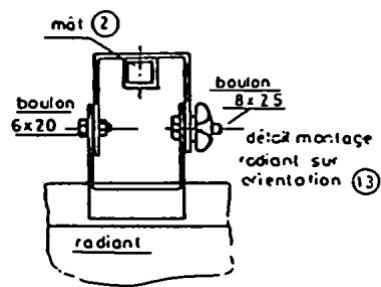

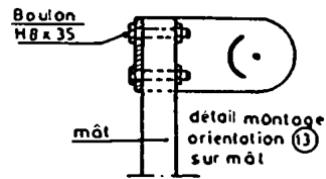

• Monter le radiant (4) sur la pièce d'orientation (13). - Fixer l'ensemble (13) + (4) sur l'extrémité haute du mât télescopique (face des radiants opposée à la bouteille de gaz).

GT 28

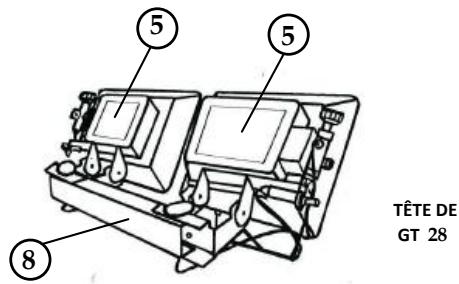

• Monter le support d'orientation (8) (3 pièces)
• Monter les radiants (5) sur le support d'orientation (8) Bouton de réglage des radiants vers le haut
• Fixer l'ensemble (8) + (5) sur l'extrémité haute du mât (face des radiants opposée à la bouteille de gaz).

GT 19

GT 28: - L'ensemble tuyaux / détendeur est livré pré-monté

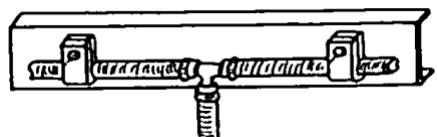

• Visser les écrous sur l'entrée des radiants. Attention « pas » à gauche, pour serrer tourner sens inverse des aiguilles d'une montre. Fixer le tuyau selon schema.

Montage bouteille

• Placer la bouteille 13 ou 35kg (GT 28) sur chariot en introduisant le crochet (6) sous la bouteille.
• Visser le détendeur sur la bouteille avec un joint (pas à gauche).
• Vérifier l'étanchéité des raccords vissés à l'eau savonneuse (pas de flamme).

Positionnement et réglage

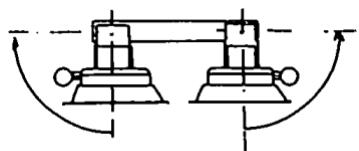

• Orienter les radiants vers la zone à chauffer (pièce d'orientation (13) ou (8))
• Régler la hauteur des radiants par l'intermédiaire du mât télescopique (2), serrer suffisamment les vis de blocage (un système de clips empêche le déboitement des tubes).

IV - mise en service / allumage / arrêt

• Placer l'ensemble bouteille-appareil sur une surface plane dans une position stable. Éloigner de l'appareil toute matière inflammable ; l'orienter de façon à ce qu'il n'échauffe pas des matériaux combustibles. Ouvrir le robinet de la bouteille.

Allumage:

Tourner en appuyant légèrement la manette du robinet jusqu'à la position MINI. Appuyer sur la manette et plusieurs fois sur le piezo : la veilleuse s'allume, le radiant s'allume également en position mini. Le radiant peut également être allumé en approchant une flamme de la veilleuse. - Maintenir la manette enfoncée pendant 20 secondes environ après l'allumage. Tourner en appuyant légèrement le bouton de réglage pour obtenir la position MAXI ou MINI. Renouveler l'opération ci-dessus pour le 2^eme radiant du GT 28 CA.

Arrêt:

Pour éteindre l'appareil, fermer le robinet de la bouteille.

TRÈS IMPORTANT: Ne jamais allumer l'appareil en présence d'une flamme à l'injecteur, sous peine de le déterminer. L'ensemble GT 19 CA ou GT 28 CA peut être déplacé aisément avec la bouteille sur le chariot à roulettes. Éteindre l'appareil avant déplacement.

V - remplacement de la boutille

Opérer toujours à l'extérieur, à l'écart de toute flamme ou source d'inflammation. Fermer le robinet de la bouteille. Dévisser le détendeur du robinet de la bouteille et enlever la chaînette de maintien. - Remplacer la bouteille et remonter.

Conseils d'utilisation

L'appareil GT 19 CA ou GT 28 CA doit être utilisé exclusivement comme appareil de chauffage dans des locaux bien aérés. Ne pas le faire fonctionner en sous-sol, ne pas déplacer l'appareil pendant qu'il fonctionne. Ne jamais allumer l'appareil directement à l'injecteur. Maintenir la surface radiante à 2 m au moins de tout corps combustible. Assurer un espacement de 50 cm entre toute paroi et l'arrière de l'appareil. En cas de fuite de gaz (odeur), fermer d'abord le robinet de la bouteille et placer l'appareil à l'écart de toute source d'inflammation. Vérifier si les raccordements sont corrects et étanches, en cas de persistance de la fuite, consulter votre service après-vente.

VII - Entretien et rangement

Vérifier l'état du tuyau couplé de raccordement, le remplacer lorsqu'il est endommagé (fissures, brûlures, etc.) par un tuyau similaire. La date qui figure sur ce tuyau est la date de fabrication du tuyau. - Conserver l'appareil à l'abri de l'humidité et de la poussière. En cas de non utilisation prolongée, séparer l'appareil de la bouteille et le ranger en protégeant la surface radiante. En cas d'anomalie de fonctionnement ou de détérioration, faire appel à votre service après-vente.

VIII - REGLES De securité

L'installation et l'entretien de l'appareil doivent être conformes aux Lois et Règles en vigueur dans le Pays d'utilisation et notamment pour la France : - Arrêté du 2 Août 1977. - Règles techniques et de sécurité applicables aux installations de gaz combustibles et d'hydrocarbures liquifiés situées à l'intérieur de bâtiments d'habitation et leur dépendance. - Ne jamais renverser la bouteille même vide! Cette opération peut amener du gaz à l'état liquide à l'appareil et provoquer sa déterioration par surchauffe ou un risque d'accordance. - En cas de fuite ou odeur de gaz, l'appareil doit être éteint en fermant le robinet de la bouteille. - Tenir les enfants loin du brûleur. La grille de protection de cet appareil est prévue pour prévenir les risques d'incendie ou les blessures par brûlures mais ne protège pas totalement les jeunes enfants ou les infirmes. La grille de protection et/ou autre partie du brûleur ne doit jamais être démontée de façon permanente. NE JAMAIS LAISSE L'APPAREIL EN FONCTION SANS SURVEILLANCE - NE JAMAIS INSTALLER OU UTILISER L'APPAREIL :

• Dans les locaux d'habitation
• Dans les locaux de volume inférieur à 12m²
• Dans les sous-sols ou au-dessous du niveau du sol

Il est important que le local destiné à être chauffé doit suffisamment ventiler par des entrées d'air permanentes (au moins 250 cm² : 125 en partie haute ; 125 en partie basse). Si plusieurs appareils ou plusieurs personnes se trouvent dans le même local, augmenter proportionnellement les surfaces d'entrée et sortie d'air de 25 cm² par kW.

Compte tenu des améliorations et des perfectionnements effectués sur nos appareils, nous nous réservons le droit de modifier, sans préavis, leurs caractéristiques.

Seule la notice technique accompagnant le matériel est valable.
