GEM 15 - Générateur électrique S.PLUS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Générateur électrique (aérotherme)
Modèle	GEM 15
Marque	S.PLUS
Alimentation électrique	Triphasé 400V / 50 Hz
Puissance de chauffe	15 kW (réglable par paliers : 6,6 / 9,9 / 15 kW)
Courant max	23 A
Débit d'air	1000 m³/h
Vitesse de l'air	15 m/s
Pression max	430 Pa
Niveau sonore (à 2 m)	60 dB(A)
Dimensions (L x l x H)	980 x 430-520 x 480 mm
Poids	34 kg
Indice de protection	IP44
Fusible interne	16 A (dans l'armoire)
Diamètre sortie d'air	170 mm
Plage de température ambiante	Max 40 °C
Conformité	CE, Directive machines 98/37/EC, basse tension 72/23/EEC, EMC 2004/108/EC
Utilisation prévue	Chauffage de locaux professionnels, mise hors gel, séchage
Entretien et nettoyage	Nettoyer intérieur à l'air comprimé ou au pinceau ; ne pas utiliser d'eau
Sécurité	Thermostat d'ambiance, thermostat de surchauffe, arrêt automatique en cas de défaut ; débrancher avant toute intervention

FOIRE AUX QUESTIONS - GEM 15 S.PLUS

Quelle est l'alimentation électrique requise pour le GEM 15 ?

Le GEM 15 nécessite une alimentation triphasée 400V / 50 Hz avec prise de terre. Ne pas brancher sur une prise monophasée ou sans terre.

Comment régler la puissance de chauffe ?

Utilisez les trois interrupteurs : l'interrupteur 2 pour la ventilation, l'interrupteur 3 pour 6 kW, l'interrupteur 4 pour 9 kW. Combinez-les pour obtenir 6,6 kW, 9,9 kW ou 15 kW. Le thermostat d'ambiance (A) permet de régler la température souhaitée.

Que faire si l'appareil ne chauffe pas mais que le ventilateur tourne ?

Vérifiez d'abord le réglage du thermostat : montez-le. Assurez-vous que les interrupteurs de chauffe (3 et/ou 4) sont en position 'I'. Si le problème persiste, consultez le tableau des pannes dans la notice (thermostat de surchauffe, résistance ou relais défectueux).

Comment nettoyer l'intérieur du générateur ?

Débranchez l'appareil, puis retirez le capot. Nettoyez l'intérieur à l'air comprimé ou avec un pinceau en insistant sur le bloc ventilateur. N'utilisez jamais d'eau. Nettoyez la carrosserie avec un chiffon humide.

Puis-je utiliser une rallonge électrique ?

Oui, mais respectez une perte de tension maximale de 10V. Si vous utilisez un enrouleur, déroulez-le entièrement pour éviter la surchauffe.

Comment monter les roues sur le GEM 15 ?

Suivez le schéma fourni : utilisez les roues diamètre 160 mm, boulons M10, rondelles et écrous fournis. Fixez les roues sur les supports prévus à la base de l'appareil.

Que faire si le fusible interne saute ?

Le fusible interne est un fusible 2A lent 500V (6,3 x 32 mm). Remplacez-le par un modèle identique. Si le problème persiste, consultez un spécialiste (remarque 2 dans la notice).

Puis utiliser un câble de rallonge avec une fiche 3P + N + T ?

Pour le GEM 15, n'utilisez pas le conducteur N (neutre). Le câble doit être 4 fils (3 phases + terre). Les conducteurs doivent être connectés selon le code couleur : brun (L1), noir (L2), bleu (L3), vert/jaune (terre).

Quelles sont les précautions de sécurité importantes ?

Placez l'appareil à l'abri des projections d'eau, dans une zone dégagée. Ne le couvrez pas. Débranchez-le avant toute intervention. Ne touchez pas les commandes avec les mains mouillées. Attendez 5 minutes après arrêt avant de débrancher.

Où trouver le schéma de principe et le tableau des pannes ?

Ces informations sont disponibles dans la notice originale téléchargeable gratuitement sur notice-facile.com. Le schéma de principe et le tableau des pannes (section VII) détaillent les causes et solutions pour chaque dysfonctionnement.

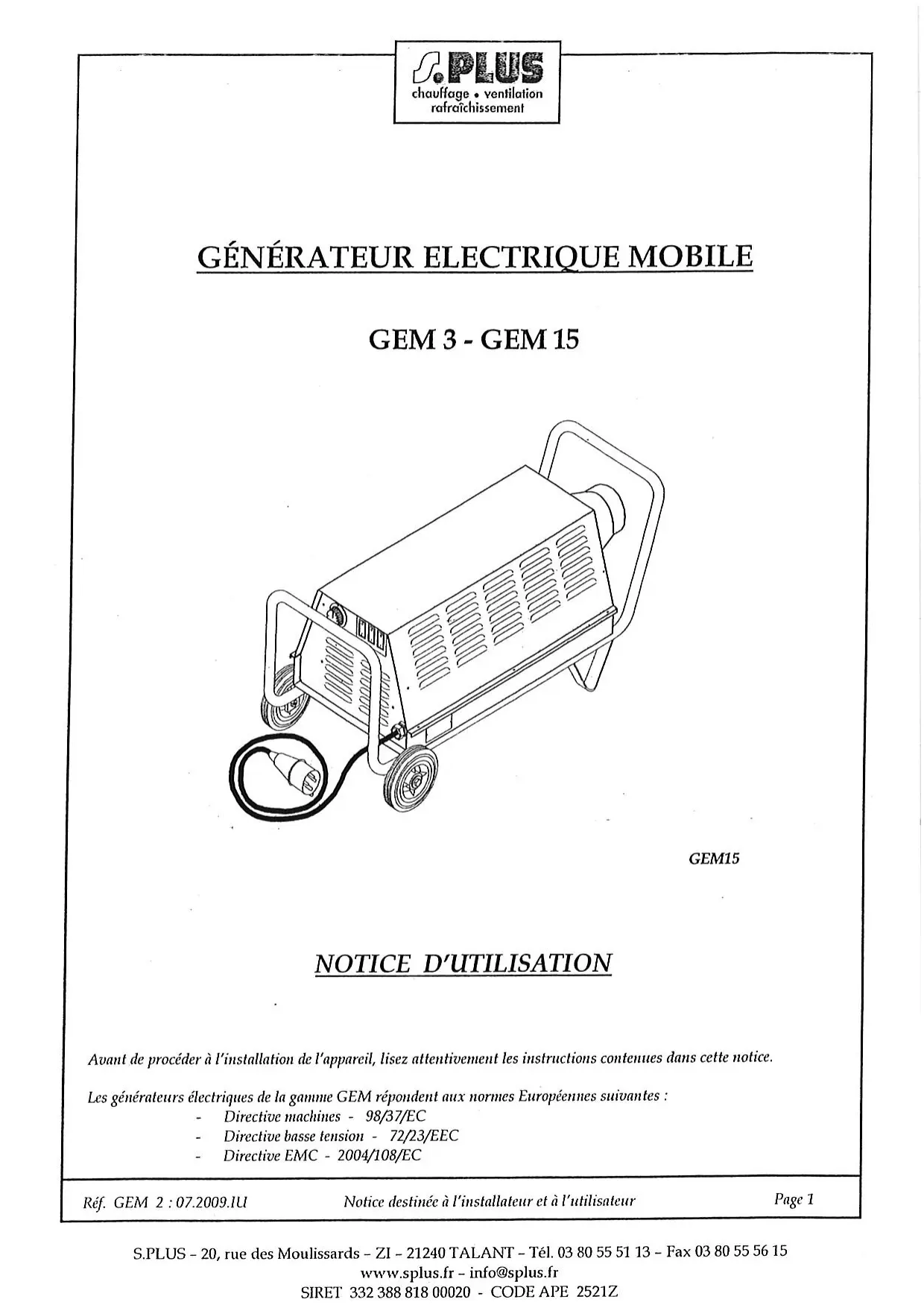

MODE D'EMPLOI GEM 15 S.PLUS

Avant de procéder à l'installation de l'appareil, lisez attentivement les instructions contenues dans cette notice.

Les générateurs électriques de la gamme GEM répondent aux normes Européennes suivantes :

• Directive machines - 98/37/EC
• Directive basse tension - 72/23/EEC
• Directive EMC - 2004/108/EC

Notice destinée à l'installateur et à l'utilisateur

I - GENERALITES

Les générateurs GEM sont des appareils fonctionnant en triphase 400V avec prise de terre (GEM 15) ou monophasé 230V + terre (GEM3).

Ils peuvent être utilisés avec une gaine de soufflage d'air.

Vérifiez l'état et le fonctionnement de l'appareil lors du déballage, les défauts d'origine sont couverts par la garantie. S. PLUS n'assume aucune responsabilité due à un mauvais fonctionnement ou à une panne provoqués par une utilisation inadéquate de l'appareil, par une installation non conforme à ces instructions, en cas de manque d'entretien, de modification ou de réparation non professionnelle de l'appareil.

Caractéristiques techniques

MODELE		GEM 3	GEM 15
Tension	Volt / Phase	230 / 1~	400 / 3~
Fréquence	Hz	50	50
Courant max	A	13	23
Pouvoir thermique	kW	3	15
Plage	kW	0-3	0-6,6-9,9-15
Pouvoir thermique	kcal/h	2600	13000
Câble	mm2	3 / 2.5	4 / 4
Fiche d'alimentation	CEE	EURO 2 P.16	4-5 P.32
Bouche de soufflage	mm	Ø 98	Ø 150
Vitesse de l'air	m/s	7.5	15
Débit d'air	M3/h	225	1000
Delta T	°C	60	90
Pression max.	Pa	100	430
Niveau de bruit à 2 m de distance	dB(A)	40	60
Température ambiente	Max. °C	40	40
Longueur	mm	400	980
Largeur	mm	335	430-520
Hauteur	mm	270-310	480
Poids	kg	10.5	34
Classe d'iso1ation		IP44	IP44
CE		Oui
Fusible dans l'armoire	A	16
Ø Sortie d'air	mm	98 mm	170 mm

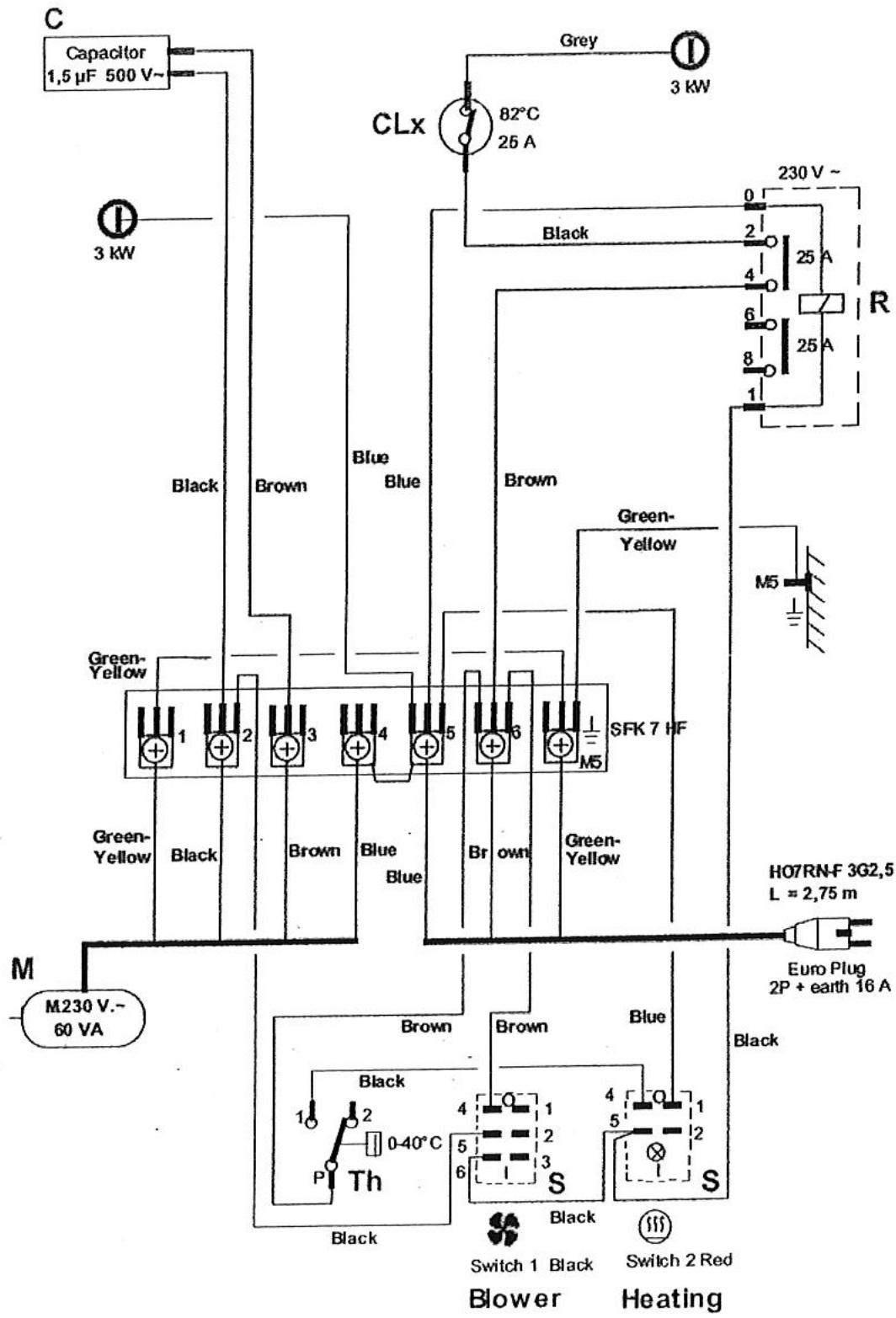

SCHEMA De principle GEM 15

Interrupteur 1 Noir Interrupteur 2 Rouge Interrupteur 3 Rouge

1. Contrôle de votre prise électrique

Voltage 380 / 400V + terre - 50Hz pour GEM15, en 230V + terre pour GEM 3

Si ces caractéristiques ne sont pas respectées, ne pas brancher le GEM.

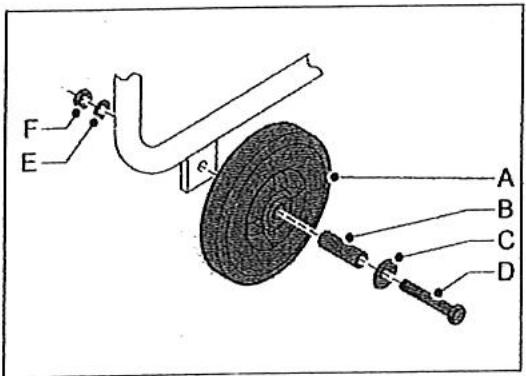

1. Montage des roues (GEM15 seulement)

Selon le schéma

A: roue diamètre 160 mm B: entreaxe 10,8× 15× 51,5mm C: rondelle 29 × 10,5 × 1,5 ~mm D: boulon M 10 x 710 mm E: rondelle de blocage M 10 F: écrou M 10

1. Montage des fiches GEM 15 (en cas de remplacement)
2. ouvrir la nouvelle fiche
3. glisser le câble dans la fiche
4. couper les fils à la bonne longueur sur les bornes
5. repérage : vert / jaune = terre

$$ \begin{array}{l} \mathrm {b r u n} = \mathrm {L 1} \text {o u R 1} \ \mathrm {n o i r} = \mathrm {L 2} \text {o u S 2} \ \mathrm {b l e u} = \mathrm {L 3} \text {o u T 3} \ \end{array} $$

• ATTENTION: ne pas utiliser N (neutre) avec une fiche 3P + N + T - bien serrer les bornes et le câble
• Remonter la fiche
• avant de brancher le GEM, mettre l'interrupteur marche / arrêt en position "arrêt"
• Utilisation de rallonges électriques
• perte de tension maximale tolérée: 10V
• Si vous utilisez un enrouleur, le dérouler entièrement

Le GEM3 est livré avec câble et prise 16A 230V. Il possède 4 pieds caoutchouc et une poignée de transport.

Utilisation

Appareil conçu pour le chauffage de locaux professionnels, la mise hors gel et le séchage (ex : plâtre, peinture).

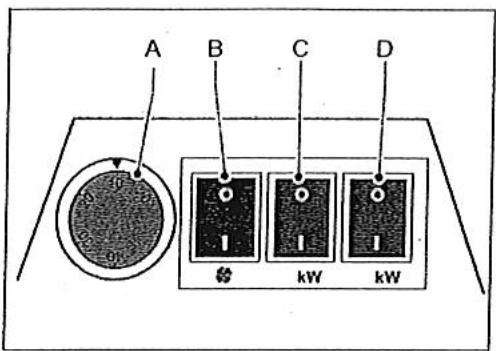

Commande GEM 15

A: Thermostat d'ambiance B: Interrupteur M/A ventilation C: Interrupteur M/A 6 kW D: Interrupteur M/A 9 kW

- GEM 15

Position	Interrupteur 2	Interrupteur 3	Interrupteur 4	Thermostat
Arrêt	0	0	0	non utilisé
Ventilation	I	0	0	non utilisé
Chauffage 6 kW	I	I	0	à régler
Chauffage 9 kW	I	0	I	à régler
Chauffage 15 kW	I	I	I	à régler

En mode chauffage, régler le thermostat sur la température désirée.

• Le GEM 3 possède - un interrupteur (noir) ARRET-MARCHE permanente du ventilateur
• un interrupteur (rouge) ARRET-MARCHE chauffage (s'allume quand le thermostat demande du chauffage)
• un thermostat d'ambiance

Sécurité

Quand le thermostat d'ambiance coupe le chauffage, le thermostat de refroidissement peut enclencher plusieurs fois la ventilation.

Arrêt de l'appareil

Mettre les interrupteurs 2-3-4 sur la position 0.

Ne pas débrancher! Laisser le cycle de refroidissement par ventilation s'accomplir normalement.

• Toujours couper le courant et débrancher lors de l'entretien de l'appareil
• Dévisser les écrous du capot
• Nettoyer l'intérieur de l'appareil à l'air comprimé ou au pinceau
• Bien insister autour du bloc ventilateur
• En cas d'absence de nettoyage du bloc ventilateur, celui-ci peut se déséquilibrer, entraînant une usure précoce des roulements.
• Ne jamais utiliser d'eau pour le nettoyage de l'intérieur de l'appareil
• Vérifier l'état du câble d'alimentation électrique et des prises, les remplacer s'ils sont abîmés ou usés
• Nettoyer la carrosserie à l'aide d'un chiffon humide, essuyer ou laisser sécher avant branchement

VI - Recommandations de sécurité

• Avant toute connexion, vérifier que la tension du réseau correspond bien à celle indiquée sur la plaque signalétique. L'appareil doit être installé/utilisé conformément aux normes en vigueur.
• Le réseau électrique devra être muni d'une prise de terre.
• Placer l'appareil à l'abri des projections d'eau dans une zone bien dégagée et laisser libre l'avant et l'arrière de l'appareil pour permettre une bonne circulation de l'air, et éviter une mise en sécurité par surchauffe.
• L'appareil doit être placé de telle façon que la prise électrique soit accessible.
• Débrancher l'appareil avant toute intervention de dépannage.
• Le câble électrique ne devra pas être situé dans la veine de soufflage de l'appareil ou au contact d'un mur.
• Ne pas placer l'appareil directement sous une prise de courant.
• En utilisation mobile, ne pas utiliser l'appareil à proximité d'une baignoire, d'une douche ou d'une piscine.
• Ne jamais débrancher ou priver de courant un appareil en fonctionnement. Attendre le refroidissement de l'appareil soit environ 5 minutes avant de le débrancher.
• Ne pas toucher les commandes de l'appareil avec les mains mouillées.
• Ne pas couvrir l'appareil.
• Ne pas placer l'appareil à proximité de matériaux combustibles ou dangereux.

VII - TABLEAU DES PANNES / CAUSES / SOLUTIONS

PANNES	CAUSE POSSIBLE	SOLUTION
Le ventilateur tourne et la lampe témoinde l'interrupteur de chauffage s'allume(le générateur reste froid)	Thermostat de surchauffe ou résistanceélectrique défectueuxRelais défectueuxProblème de cablage	(Voir remarque 2)
Le ventilateur tourne et la lampe témoinde l'interrupteur de chauffage (3/4) ne s'est pas allumée (le générateur restefroid)	Thermostat régle trop basInterrupteur (3/4) de chauffage non enclenché	Régler le thermostat plus haut Mettre l'interrupteur en position "1"
Le ventilateur tourne lentementChaleur ressentie	Ventilateur défectueuxProblème de cablage	Vérifier prises et rallonges évientuelles
Le ventilateur tourne lentementChaleur ressentie	Fusible défectueux de phase 1Avec fiche 3P + N + T, le cable bleu est accordé au N au lieu de phase	Contrôler les fusibles au coupe circuit(voir remarque 1)Contrôler la fiche et raccarder le cable bleu à L1, L2 ou L3 (remarque 1)
Le ventilateur tourne normalementIl y a peu de chaleur	1 fusible défectueux donne 50% moins de chaleurRésistance défectueuse	Vérifier les fusibles au coupe circuit(voir remarque 1)Avarie technique (remarque 2)
Le générateur ne fonctionne pas	Le générateur ne recoit pas de courant	Contrôler si la fiche est dans la priseContrôler les fusiblesContrôler si le cable est coupé
	Fusible interieur défectueux2A lentement 500 V (6,3 x 32)	Contrôler le générateur et replacer le fusible(voir remarque 2)

Remarque 1: Consulter un spécialiste, si vous ne réussissez pas à réparer la panne. Remarque 2: Consulter le fournisseur qui vous a livré le générateur d'air chaud ou un spécialiste.

VIII - Garantie

Cet appareil est garanti un an à compter de la date d'achat contre tous défauts de fabrication. Dans ce cadre, nous assurons l'échange ou la fourniture des pièces reconnues défectueuses après expertise par notre service après-vente. En aucun cas, la garantie ne peut couvrir les frais annexes, qu'il s'agisse de main d'œuvre, déplacement ou indemnité de chaque nature qu'elle soit. La garantie ne couvre pas les dommages dus à une installation non conforme à la présente notice, une utilisation impropre ou une tentative de réparation par du personnel non qualifié.

En cas de problème, merci de vous adresser à votre installateur ou, à défaut, à votre revendeur.
