MODE D'EMPLOI AG 72 E2 S.PLUS

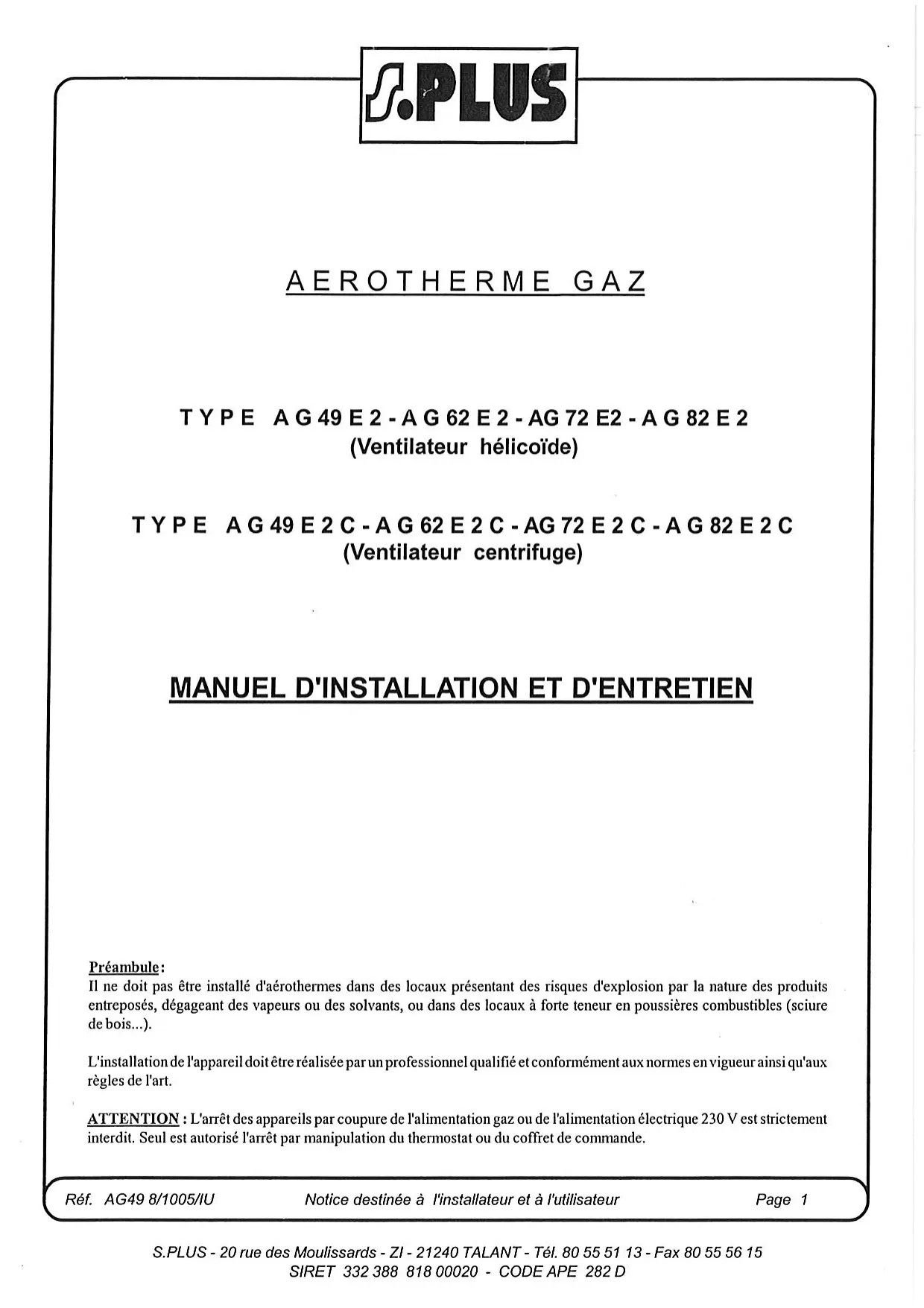

É PLUS ) AEROTHERME GAZ TYPE AG49E2-AG62E2-AG72E2-AG82E2 (Ventilateur hélicoïde) TYPE AG49E2C-AG62E2C-AG72E2C-AG82E2C (Ventilateur centrifuge)

MANUEL D'INSTALLATION ET D'ENTRETIEN

Préambule: Il ne doit pas être installé d'aérothermes dans des locaux présentant des risques d'explosion par la nature des produits entreposés, dégageant des vapeurs ou des solvants, ou dans des locaux à forte teneur en poussières combustibles (sciure de bois...). L'installation de l'appareil doit être réalisée par un professionnel qualifié et conformément aux normes en vigueur ainsi qu'aux règles de l'art. ATTENTION : L'arrêt des appareils par coupure de l'alimentation gaz ou de l'alimentation électrique 230 V est strictement interdit. Seul est autorisé l'arrêt par manipulation du thermostat ou du coffret de commande. (é Réf. AG49 8/1005/1U Notice destinée à l'installateur et à l'utilisateur Page 1 ) S.PLUS - 20 rue des Moulissards - ZI - 21240 TALANT - Tél. [phone] - Fax [phone]

SIRET 332 388 818 00020 - CODE APE 282 D

PLUS L'Aérotherme est un appareil permettant un échange thermique entre les produits de combustion du gaz et un flux d'air introduit par un ventilateur. L'air chaud est directement soufflé dans le local et sa direction peut être modifiée par l'intermédiaire des ailettes de la grille de soufflage Le fonctionnement du ventilateur est régulé par un airstat pour éviter : le souflage d'air froid, - la surchauffe de l'appareil. Entièrement automatique et sans veilleuse, l'appareil est allumé à distance par un thermostat d'ambiance à installer dans le local, ou par le coffret de commande S.PLUS CC 4 AG. Dans le cas d'un mauvais fonctionnement du ventilateur et d'une surchauffe de l'échangeur, le contact "limit" à réarmement manuel provoque l'arrêt du brûleur. Les produits de combustion sont évacués à l'extérieur grâce à l'extracteur situé sur le conduit d'évacuation. Dans le cas d'une obstruction de celui-ci, un pressostat différentiel provoque la fermeture de l'électrovanne d'alimentation en gaz. En fonctionnement d'été, on peut utiliser l'aérotherme pour la ventilation des locaux avec l'interrupteur Eté/ Arrêt/Hiverà l'arrière de l'appareil ou le boîtier de commande à distance (option).

• Les Aérothermes S.PLUS sont livrés emballés et calés dans une caisse à claire-voie.

2-INSTALLATION ET REGLEMENTATION

• Les appareils doivent être installés suivant la réglementation et les normes en vigueur dans le pays de destination.

• L'installation, l'entretien de l'appareil, l'adaptation à d'autres gaz doivent être réalisés par une personne qualifiée. NB. En France, la réglementation n'autorise pas l'installation d'aérotherme gaz d'une puissance utile > 35 kW dans les ERP (établissement recevant du public). Locaux Industriels (FRANCE)

• La réglementation générale est constituée essentiellement du Code du Travail, qui ne traite pas spécifiquement du chauffage des locaux par aérothermes gaz, mais qui définit dans ses articles R.232.1 à R.232.4 les exigences en matière d'aération et d'assainisse- ment.

• La réglementation de base des installations classées pour la protection de l'environnement est la loi N° 76.663 du 19.07.1976. Les arrêtés types contiennent les interdictions particulières en matière de chauffage selon les activités de l'installation.

• L'appareil est livré avec 4 points de suspension fixés sur le dessus de l'appareil (sauf AG 82). II peut être également posé sur une console ; dans ce cas, veiller que la reprise d'air du ventilateur de soufflage soit assurée librement.

• La mise en place doit être assurée en utilisant des moyens de levage (élévateur, échafaudage) en prenant soin de ne pas endommager la partie inférieure de l'appareil.

• Pas de stockage, rayonnage, plateforme, etc..., sous l'aérotherme. La reprise d'air du ventilateur de soufflage serait perturbée ce qui entrainerait une régulation plus fréquente par reprise d'air chaud ou une mise en sécurité par surchauffe et un mauvais chaufTage dulocal.

= AG 82 sur consoles uniquement L CC A [8 [ce [n Je ° AG49 381__| 1036 | 668 | 400 | 202 L AG 62/72 341,5 | 1586 | 765 |400 | 242,5 rx AG82 341,5 | 1586 | 648 |400 | 242,5 L L/ Crest AG49 8/1005/1U Notice destinée à l'installateur et à l'utilisateur Page 2 D.

4- RACCORDEMENT DU CONDUIT D'EVACUATION

- Conduit de rejet des produits de combustion : voir page 10 - diamètre F

• Les Aérothermes sont équipés d'un extracteur mécanique asservi à un pressostat qui mesure la dépression de ce même conduit (dans tous les cas de conduits obturés ou à très fortes pertes de charge, l'appareil se mettra en sécurité).

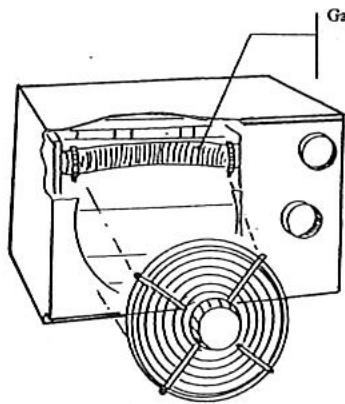

• L'aérotherme doit être raccordé à un conduit d'évacuation des gaz brûlés, aboutissant à l'extérieur du bâtiment.
• Veiller à ce que les éventuels condensats ne pénètrent pas dans l'appareil. On placera à cet effet un "té", avec dispositif d'évacuation.
• Dans le cas de raccordement de plusieurs appareils sur un même conduit, il est nécessaire de prendre en compte la somme des sections de sortie de chaque appareil.
• Se reporter aux réglementations en vigueur concernant les conduits d'évacuation des produits de combustion.
• Dans tous les cas, nous conseillons vivement aux installateurs de se référer au texte du D.T.U. N° 61.1 (FRANCE).
• Les conduits d'évacuation des produits de combustion seront réalisés en : - Inox ferritique - Aluminium à 99,5 %
• La hauteur minimale est de 0.500 m. *ILest vivement conseillé d'utiliser des conduits isolés, afin d'éviter un refroidissement sur leur parcours (formation de condensats).
• Les appareils peuvent également être raccordés en ventouse murale ou de toitures livrées en accessoires.

“La ventilation du local est nécessaire au bon fonctionnement des aérothermes. Elle n'est pas réglementée dans les locaux industriels, mais l'application des règles propres aux E.R.P. (Etablissements Recevant du Public) est recommandée dans le milieu industriel (articles 221 du “Règlement de Sécurité contre l'incendie en ERP" soit 1,75 m3 d'air/heure par kW installé pour un raccorde- ment sans coupe tirage et 3,5 m3/h par KW par raccordement avec coupe tirage. Dans tous les cas, se conformer au chapitre CH 6 (du règlement de Sécurité contre l'incendie).

• dans les autres pays, se conformer à la réglementaion en vigueur.

6-DISTRIBUTION DE L'AIR DE CHAUFFAGE

• L'appareil est muni de volets horizontaux amovibles, permettant d'ajuster le jet d'air. Ces appareils sont conçus pour fonctionner à une température ambiante minimale de 0°C.

• S'assurer que le ou les appareils installés, ont un débit d'air total de 3,5 à 6 fois supérieur au volume du local (le maximum pour les locaux de grandes hauteurs. Ceci conditionne l'efficacité de l'installation).
• Si nécessaire, afin d'atteindre ce taux de brassage, des destratificateurs et brasseurs d'air devront être installés. fees

Réf. AG49 8/1005/1U Notice destinée à l'installateur et à l'utilisateur Page 3 KL Z

+ Un taux de brassage insuffisant engendre un phénomène de "stratification" de l'air chaud et des fonctionnements en "Cycle fermé" des aérothermes. Ceci peut provoquer une régulation anormale des appareils, voire une mise en sécurité par surchauffe. La stratification de l'air chaud se fait de la façon suivante : le brassage étant insuffisant, il y a d'abord réchauffement des points hauts du bâtiment, puis descente progressive de l'air chaud vers le bas lorsque les volumes supérieurs sont suffisamment chauds. Ainsi, la température au sol reste basse, la température autour de l'aérotherme installé à 3-4 mètres de hauteur s'élève. Après un temps plus ou moins long l'airstat "limit" arrête le fonctionnement du brûleur on provoque une mise en sécurité. 8-RACCORDEMENT GAZ

• S'assurer que la nature du gaz et la pression correspondent aux caractéristiques portées sur l'arrière de l'appareil (diamètre de sortie : 1/2" gaz mâle ou 3/4" (voir tableau Page 10).

• Il est nécessaire de prévoir un filtre gaz en amont, pour la prévention des conséquences éventuelles dues aux dépôts, pouvant exister dans les canalisations.

PAYS BAS La Loe Li bn La nr - | 2 [2830 | © ROYAUME-UNI Lu Le Lu Le Lu Le 2» | : [2850 | 7 ESPAGNE Lu Le Lu Le Lu Lu 2 | - |2830] 7 1) : Selon la Norme EN437.1993. Conditions ambiantes définies par cette Norme : Gaz sec 15°C Pression ambiante : 1013,25 mbar. (2): MI/m3 (MXKg) L thermie = 4.1855 mégajoules (MJ) = 1.16 kwh P.C.L : Pouvoir Calorifique Inférieur 1 Kwh = 0,86011 Thermie Nota : Dans tous les cas, nous recommandons de veiller à ce que les sections des tuyauteries permettent d'alimenter les appareils aux pressions suffisantes afin d'assurer le débit nominal à l'injecteur.

10 - REGLAGE DES PRESSIONS ET DEBITS DE GAZ

Pression: mbar K E Te Dinan lon D ane 0e le Débit calorifique: KW. Pression aval mb 89 132 35.5 26.6/28.6 AG49E2 Débit 4.67m3/h 5.43m3/h | 3.43Kg/h 348 Diam. injecteur - Nbre : 2 420 420 240 240 AG49E2C | Débit Calorifique 4413 44.13 4413 44.13 Régulateur EnService | EnService Bloqué Bloqué Pression aval mb 79 117 34.5 25.5/27.5 AGE TEE énsh | 69m | 44IKgh| 447Kyh AG62E2C Diam. injecteur - Nbre : 2 470 4170 2170 270 Débit Calorifique 56.74 56.74 56.74 56.74 Régulateur EnService | EnService Bloqué Bloqué Pression aval mb 7.1 104 E:] 25.0/27.0 AGIT Débit 7m3/h 8.15m3/h | 5.14Kg/h 522 AG72E2C Diam. injecteur - Nbre : 3 53 53 29 29 Débit Calorifique 662 66.2 662 662 Régulateur Bloqué Bloqué Pression aval mb 96 136 4 25.1/27.1 AGE Débit 8n3/h 9.3m3/h 5.88Kgh 5.96 AG82E2C | Diam. injecteur -Nbre :3 440 440 250 250 Débit Calorifique 75.65 75.65 75.65 75.65 Régulateur EnService | EnService Bloqué Bloqué #Tous les appareils sont réglés en usine au GAZ D'UTILISATION.

• Indications données pour un Gaz Sec à 15°C. Pression ambiante 1013,25 mbar selon Norme EN 437.1993 G20 : Type H exprimé en nm3/h G31 : Propane exprimé en kg/h G25 : Type L exprimé en nm3/h G30 : Butane exprimé en kg/h APLUS| \ C Réf AG49 8/1005/U Notice destinée à l'installateur et à l'utilisateur Page 4

RAT A | condensateur = NT p4 ” 8 NN OU PRE SO vann — CI voyants A! Le PE | O ee) (@) == fi D Re SRE tension EE | oirstat limiteur ; : ] a réarmement manuel —S3 bornier de raccordt (vert) Fr = commande à distance été . stop-hiver (enlever les shunts L1.T1et S3-T2 si raccordement ) N.B. : Si l'appareil est équipé d'un extracteur "AIR TECHNIQUE"! le raccordement à la borne 12 est supprimé, il fonctionne sans condensateur. & Réf. AG49 8/1005/1U Notice destinée à l'installateur et à l'utilisateur Page 5)

12-RACCORDEMENT ELECTRIQUE PLUS

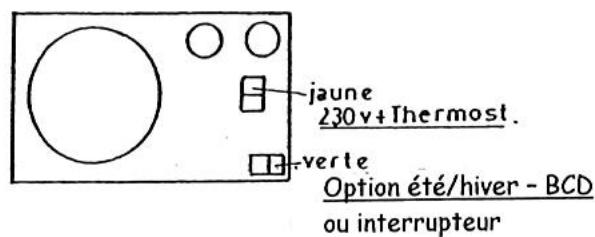

+ L'appareil est muni, sur la face arrière, de deux connecteurs repérés par une étiquette jaune ou verte : - l'connecteur ALIMENTATION ET COMMANDE (étiquette jaune) - l connecteur RENVOI DES COMMANDES A DISTANCE (étiquette verte) - Alimentation monophasée 230 V + terre - (Connecteur haut - Etiquette jaune) “ Raccorder la phase, le neutre et la terre en veillant aux bonnes polarités repérées sur le connecteur étiquette "jaune". Les sections d'arrivées seront conformes aux règles de l'art et il devra être prévu un sectionneur sur la ligne d'alimentation muni de fusible (à calibrer selon le ou les types d'appareils commandés). Voir norme C 15100.

• Raccorder le thermostat et/ou la programmation sur les bornes T1 et T2 (un thermostat/horloge par aérotherme). - Si un thermostat/horloge commande plusieurs aérothermes, il faut "relayer" la Cde thermostatique. (Voir schéma ci-dessous). - Renvoi des Cdes à distance (Connecteur bas - Etiquette Verte). - OPTION - + A ne raccorder que si l'on dispose d'un boîtier de commande à distance BCD livré en option - Muni d'un interrupteur 3 positions il permet de sélectionner pour chaque appareil - position Eté : Ventilation seule et permanente - position Arrêt - position Hiver : chauffage - Un boîtier BCD ne peut commander qu'un aérotherme - Les aérothermes sont livrés d'origine avec 2 SHUNTS qui permettent un fonctionnement "Hiver" - IMPORTANT
• Ne jamais raccorder un thermostat une programmation ou un interrupteur de fonctionnement sur l'alimentation 230 V des aérothermes (seuls une protection et un interrupteur de coupure de fin de saison peuvent y être raccordés).
• L'alimentation électrique de l'aérotherme ne doit être coupée que lorsque celui-ci n'est plus en phase de chauffage.
• Ne jamais alimenter l'aérotherme par l'intermédiaire du boîtier de commande à distance. NB. : Si l'alimentation électrique n'est pas monophasée 230 V prévoir un transformateur de séparation de circuit. B4| S2C I. connecteur OO D rer | T2 HERMOS EM n fixe -iaune UE nr 230 v4Thermost, terre J + nes I : cnfverte .. ee “ Option été/hiver - BCD ou interrupteur

• Cet appareil a été contrôlé et préréglé en usine ; son bon fonctionnement est directement lié à une bonne installation (voir chapitres précédents).
• Vérifier que la nature du gaz correspond à l'appareil installé (voir l'étiquette fixée sur l'appareil). S'assurer que les vannes gaz d'arrêt soient ouvertes (purger les canalisations si nécessaire).
• Mettre l'appareil sous tension (agir sur les paramètres : régulation consigne température) ; voyant vert allumé : l'extracteur se met en marche et le cycle commence : - Prébalayage de 30 secondes minimum et contrôle de la dépression du circuit des fumées par le pressostat. - Déclenchement de la phase d'allumage par train d'étincelles (voyant jaune allumé) et ouverture du bloc vanne gaz. - Détection de la flamme, arrêt des étincelles.
• Dans le cas de mise en sécurité après la première tentative, une deuxième tentative s'opère selon le cycle précédent.
• En cas d'insuccès, le brûleur se met définitivement en sécurité. Il faut alors débrancher et rebrancher l'alimentation électrique (réarment du système) ou agir sur Le thermostt (baisser / remonter la consigne).
• Après quelques minutes de fonctionnement du brûleur, le ventilateur entrera en action afin de propulser de l'air chaud dans lelocal. Arrêt : Lorsque la température est atteinte, le thermostat coupe l'alimentation du brûleur, (le voyant jaune s'éteint) le ventilateur de soufflage continu à fonctionner jusqu'au refroidissement de l'appareil. 14-ENTRETIEN

• Les aérothermes S.PLUS ont été conçus pour un minimum d'entretien. Dans le cas de fonctionnement en atmosphère chargée, il sera nécessaire de vérifier la poussière pouvant s'être accumulée sur les pales du ventilateur et autour de l'échangeur. Dans ce cas, on utilisera de préférence l'air comprimé pour chasser ces poussières, en ayant démonté, au préalable, la porte latérale droite (accès à l'échangeur).

• Toutefois nous recommandons une vérification de contrôle d'au moins une fois l'an des différents organes de sécurité équipant cet appareil, en particulier : - du coffret électronique (allumage + temps de sécurité < 5 s) - des électrovannes gaz (propreté du tamis à l'entrée du corps de l'électrovanne) - des pressions de gaz et étanchéité (bombe à mousse ou savon). - des connexions électriques (serrage) - nettoyage général (filtre gaz).

• Nous recommandons aussi de vérifier les conditions des contrôles pouvant être exigées aux regards des normes ou réglemen- tations en vigueur, pouvant être liées aux applications et installations de nos aérothermes gaz.

€ Réf. AG49 8/1005/1U Notice destinée à l'installateur et à l'utilisateur Page 7 )

14.1 - Nettoyage du ou des brûleurs (voir figure page 8, paragraphe 15)

• En principe, cette opération n'est pas nécessaire. Si besoin est : - retirer la porte latérale gauche fixée par 4 vis (apparcil stoppé) - utiliser une clé à pipe de 10 et desserrer les vis retenant le brûleur (rep. 3) - débrancher l'électrode (rep.7) - faire glisser légèrement le ou les brûleurs dans la chambre de combustion, pour le déboîter de son support - le retirer en le glissant sous le support venturi. + Après vérification, procéder au remontage : mêmes opérations en sens inverse et repositionner le venturi aux repères indiqués (Vernis de couleur).

14.2 - Réglage de l'électrode d'allumage et de ionisation

Cette opération n'est pas en principe nécessaire. Si besoin est : Il est nécessaire de veiller à l'écartement de l'électrode afin que celui ci ne soit pas trop grand ni trop petit et à cet effet la côte de 3 mm offre une bonne qualité d'allumage et de contrôle de flamme. Il est nécessaire de veiller à ce que le bout de l'électrode se situe en périphérie de l'accorcheur de flamme et non pas en plein centre ou le mélange est moins inflammable. Enfin en fonctionnement il faut vérifer que le bout de l'électrode se situe dans une zone ou la flamme est toujours présente afin d'éviter tout défaut de contrôle de ionisation. ettoyage échangeur

• Retirer la porte latérale droite.

• Desserrer les brides et retirer la plaque obturatrice donnant accès à l'échangeur.

• Au remontage, vérifier que le joint de la plaque obturatrice ne soit pas endommagé.

• Positionner les brides mobiles et serrer modérément les vis. 15-NOMENCLATURE . Prise secteur et thermostat . Extracteur . Brûleur . Airstat ventilateur . Voyants [ . Bloc vanne oi Câble d'électrode et électrode d'allumage et d'ionisation . Tube souple prise de pression d'air Diam.6 x 8, longueur 250 mm Pressostat air . Coffret de contrôle . Connecteur pour raccordement boîtier de commande à distance . Condensateur Extracteur

14. Airstat à réarmement manuel

Ç Réf. AG49 8/1005/IU Notice destinée à l'installateur et à l'utilisateur PrsSvonuaupwnbe

16- CHANGEMENT DE GAZ (Schémas ci-dessous)

16.1 - Passage du gaz du type G20 en G25 (20 mbar, 25 mbar)

- Seul le réglage de la pression aval est à effectuer. Pour cela, il est nécessaire de :

• Agir modérément sur la vis S dans le sens des aiguilles d'une montre pour augmenter la pression (voir tableau de réglage gaz) à l'inverse pour abaisser la pression (retirer le bouchon pour la vanne THEOBALD).
• La pression maximale à observer est indiquée dans le tableau correspondant au gaz d'utilisation des aérothermes en fonction nement.
• Contrôler ce réglage au moyen d'un manomètre raccordé sur la prise de mesure aval (P2). + Après réglage, sceller le régulateur avec du vernis.
• Indiquer les valeurs du nouveau "réglage gaz" sur l'étiquette collée dans le compartiment.
• contrôler l'étanchéité des vis de mesure de presion de gaz, aval (P2) et amont (P1) au moyen d'une bombe de savon.

16.2 - Passage du gaz de la 2ème à la 3ème famille : G20 ou G25 vers le G30 ou G31

- Le changement d'injecteur et d'accrocheur de flamme est obligatoire; à cet effet, consulter le tableau réglage gaz pour installer le bon calibre :

• Démontrer au préalable le ou les injecteurs en place, au moyen d'une clé à oeil de 17 plat.

• Remonter le ou les injecteurs appropriés, sans avoir à utiliser de pâte ou autre joint ; l'étanchéité est réalisée à sec.

• Démonter les brûleurs de leurs support au moyen d'une clé de 10 sur plats. Dévisser la vis CHC M4 au moyen d'une clé allène et enlever l'accrocheur de flamme en bronze. Le remplacer par le nouveau.

• Bloquer le régulateur de pression en vissant dans le sens des aiguilles d'une montre. - Mettre enroute l'appareil en contrôlant les pression amont et aval (PI et P2), comme indiqué dans le paragraphe précédent et vérifier que les valeurs relevées correspondent aux réglages gaz indiqués dan sle tableau précédent. 20/G25 d'un gaz de la 3ème à la 2ème famill Même opération, sauf qu'il faut débloquer le réglateur de pressione t ajuster la pressionindiquée suivant le gaz d'utilisation (voir tableauréglage gaz). EVt D EV2 Evi :Electrovanue de sécurité Ev2 :Ekectrovanne de sécurité pi PI : Prise de pression amont F2: Prise de pression aval 5 Régulateur depression ï dela ie d' (el 1 Ré de a progressé lle (son mode) Vanne SIT 130 Tandem Vanne THEOBALO Page 9 > ( rer. AG49 8/1005/10 Notice destinée à l'installateur et à l'utilisateur

1) Groupe moto-ventilateur (2 pour AG 82)

2) Grille de protection

3) Porte d'accès (partie régulation gaz)

4) Interrupteur Eté / Hiver / Arrêt

5) Voyant de mise sous tension

6) Voyant marche brûleur

9) Raccordement secteur 230 V

14 11) Porte démontable (fumée)

12) Sortie des gaz brûlés

13) Prise d'air de combustion

14) Cadre de soufflage (2 pour AG 82)

AGB82E2 1505 715 995 | 1215 | 154 735 | 205] 153 M3/4" 153 140 160

18 - CARACTERISTIQUE TECHNIQUES - Version Hélicoïde

APPAREILS | Puissance thermique utile | Débitd'air | Niveau | Puissance | Vitesse de portée en | AT air TYPE à20°C sonore moteur rotation ml) Se dB(A)(2) AG49E2 40,6kW 4000m3/h 56 370W 1000tr/min 23 30,5 AG62E 52,2kW 4600m3/h 58 370W 1000 tr/min 25 4 AG72E2 60.9kKW 4600m3/h 58 370W 1000tr/min 25 40 AG82E2 69,6kW 7500m3/h @ 2x370W 2x 1000tr/min 26 28 (1) Portée mesurée en champ libre, vitesse résiduelle = 0.40 nvs (2) Niveau sonore sur la base d'une ambiance à 34 db(A).

19 - CARACTERISTIQUES TECHNIQUES - Version Centrifuge

1. Interrupteur Eté/Hiver/Arrêt ou connecteur pour raccordement boîtier

de commande à distance (option)

3. Brûleur (1 pour AG 49 - 2 pour AG 62 / 72 - 3 pour AG 82)

4. Aïrstat double à réarmement manuel

. Bloc vanne Câble d'électrode et électrode .… Tube souple prise de pression d'air Diam.6 x 8, longueur 250 mm

10. Coffret de contrôle

11. Prise secteur et thermostat

12. Condensateur Extracteur

Principe de fonctionne ‘40 L'Aérotherme étant sous tension (voyant vert allumé) le thermostat étant en demande de chauffage (ainsi que la programmation éventuelle) l'extracteur de gaz brûlés tourne, après quelques secondes, l'électrovanne gaz s'ouvre et le brûleur s'allume (voyant jaune allumé). Le ventilateur de soufflage démarre à la demande de l'airstat environ 2 minutes après le démarrage du brûleur. IMPORTANT : Ne jamais commander 2 ou plusieurs aérothermes directement par un seul thermostat : bien respecter le sens d'alimentation phase et neutre. EN CAS DE NON DÉMARRAGE : - L S'assurer que les vannes gaz soient ouvertes. - II. Vérifier le câblage d'alimentation et de renvoi de commande éventuel. La majorité des pannes lors d'une première mise en service proviennent d'un mauvais câblage qui peut entraîner une détérioration du coffret électronique. 230 V entre phase et neutre 230 V entre phase et terre 0 Ventre neutre et terre - III S'assurer que le thermostat d'ambiance est en demande de chauffage. -IV L'extracteur tourni

QUI NON a) Foie àl'électrode - Coffret hors service (fusible) RUE - Extracteur hors service - Pressostat air défectueux . : - Condensateur extracteur hors service - Tuyau souple (entre pressostat et extracteur débranché) - Pressostat air hors service <Cheminée-ou évaruation:obétniés - Mise en sécurité de surchauffe voyant à jt : F à rougeallumé (réenclencher lasécurité repère b) Etincelles à l'électrode (4 s environ, voyant jaune allumé) et pas 4 ci-dessus). Ceci est souvent dû à une defanmes coupurede l'alimentation électrique appareil RE pi que app: 7 Gaz fermé en fonctionnement. - Mauvaise purge de la canalisation - Arrêt de l'appareil avec fermeture de l'alimentation gaz - Bobine Electrovanne hors service. Ç Réf. AG49 8/1005/1U Notice destinée à l'installateur et à l'utilisateur Page 11 D

# Nota : l'airstat assure les deux fonctions suivantes : - Il enclenche le groupe moto-ventilateur après le démarrage du brûleur et lorsque la température de l'échangeur est suffisante. Ainsi tout problème de condensation est évité. - Sécurité de surchauffe : il coupe le brûleur (par exemple, en cas de panne du groupe moto-ventilateur). Dans le cas de mise en sécurité par surchauffe, après avoir supprimé la cause de la surchauffe, il faut réarmer l'airstat en appuyant sur le bouton (voir schéma page 10, repère 4). Attention : ne jamais arrêter un appareil surchauffe et une mise en sécurité, 21-TABLEAUDE DEPANNAGE PLUS en fonctionnement en coupant l'alimentation électrique, cela provoquera une

PANNES CAUSES REMEDES

Voyant de mise sous tension (vert) Pas de courant Vérifier les fusibles non allumé Le réseau électrique d'alimentation Remplacer le voyant Voyant défectueux Pas de gaz Ouvrir le gaz Le brûleur ne démarre pas et le voyant | Pression de gaz insuffisante, et Vérifier leréseau vert de mise sous tension est allumé | l'extracteurtourne Vérifier si la purge a été effectuée L'appareil a été arrêté par fermeture du | Purger abondamment gaz Extracteur ne tourne pas Vérifier si le thermostat est en demande Remplacer éventuellement le condensateur Vérifier si le réseau électrique n'a pas subit de modifications ou de réparations (alilmentation 230 V). Thermostat d'ambiance non en demande Armer le thermostat pour le mettre en demande Cheminée obstruée Vérifierle conduit Voltage insuffisant Vérifier la tension du réseau Inversion phase et neutre Rebrancher phase et neutre Le brûleur se met en sécurité Mauvaise terre Vérifier Ta bonne mise äterre Electrode mal réglée ou défectueuse À régler ou à changer Electrode à la masse À régler ou à changer Pressostat AIR défectueux Leremplacer Coffret de contrôle défectueux Leremplacer Le ventilateur démarre et s'arrête continuellement La protection thermique intervient continuellement IMIESUET TAMPETARE PrElEVE par TE moteur et comparer les indications sur la plaque signalétique Airstat défectueux Leremplacer Le ventilateur ne démarre pas Condensateur défectueux Leremplacer Voltage insuffisant VérifierTeréseau d'alimentation. Pression d'alimentation non conforme Vérifier Ta pression du réseau Le brûleur démarre mais la flamme décroche Installation avec citerne : mauvaise purge Purger abondamment Le brûleur s'arrête (voyant rouge allumé) Surchauffe Ventilateur défectueux Condensateur du ventilateur défectueux Airstat défectueux Leremplacer (Ü- Réf AG497/02810 -

lotice destinée à l'installateur et à l'utilisateur Page 2)

APLUS| 11-SCHEMA DE CABLAGE AG82E2-E2C NB. : Si l'appareil est équipé d'un extracteur "AIR TECHNIQUE", le raccordement à la borne 12 est supprimé, il fonctionne sans condensateur. — D KL Réf. AG49 8/1008/1U Notice destinée à l'installateur et à l'utilisateur Page 6}
