Type de produit	Aérotherme gaz pour chauffage de locaux industriels
Marque	S.PLUS
Modèle	AG 49 E2C
Puissance thermique utile	40,6 kW
Débit d'air à 20°C	4000 m³/h
Différence de température air (ΔT)	30,5 °C
Portée de l'air (vitesse résiduelle 0,40 m/s)	23 m
Niveau sonore	56 dB(A)
Alimentation électrique	Monophasée 230 V + terre, 50 Hz
Puissance moteur ventilateur	736 W
Vitesse de rotation moteur	1000 tr/min
Pression disponible (version centrifuge)	150 Pa
Dimensions (L × H × P)	999 × 636 × 960 mm
Poids net	72 kg
Poids brut	98 kg
Raccordement gaz	1/2" gaz mâle
Types de gaz compatibles	G20 (gaz naturel H), G25 (gaz naturel L), G30 (butane), G31 (propane)
Pressions d'alimentation gaz	G20: 20 mbar, G25: 25 mbar, G30: 28-30 mbar, G31: 37 mbar
Diamètre injecteur (nombre: 2)	4,20 mm (G20/G25), 2,40 mm (G30/G31)
Sécurité	Pressostat différentiel, airstat double (auto + réarmement manuel), coffret électronique avec contrôle de flamme
Entretien	Vérification annuelle des organes de sécurité, nettoyage échangeur et brûleur si nécessaire
Température ambiante minimale de fonctionnement	0 °C
Installation	Par un professionnel qualifié, conforme aux normes en vigueur

FOIRE AUX QUESTIONS - AG 49 E2C S.PLUS

Quel type de gaz utiliser avec l’aérotherme AG 49 E2C ?

L’appareil est compatible avec le gaz naturel (G20, G25), le butane (G30) et le propane (G31). Vérifiez l’étiquette de l’appareil pour connaître le réglage usine.

Comment démarrer l’aérotherme AG 49 E2C ?

Assurez-vous que les vannes gaz sont ouvertes, que l’alimentation électrique 230 V est présente et que le thermostat d’ambiance est en demande de chauffage. Le cycle automatique débute par un prébalayage de 30 secondes, puis allumage et mise en route du ventilateur.

Que faire si le brûleur ne s’allume pas ?

Vérifiez la présence de gaz, l’alimentation électrique (phase, neutre, terre), et que le thermostat est en demande. Si l’extracteur ne tourne pas, contrôlez le condensateur et le pressostat. En cas d’étincelles sans flamme, purgez la canalisation de gaz.

Pourquoi le voyant rouge de surchauffe s’allume-t-il ?

Cela indique une surchauffe de l’appareil, souvent due à une coupure de l’alimentation électrique en fonctionnement, un ventilateur défectueux ou un airstat défaillant. Après avoir supprimé la cause, réarmez manuellement en appuyant sur le bouton de l’airstat (repère 4 sur le schéma).

Peut-on utiliser l’aérotherme en été pour la ventilation ?

Oui, positionnez l’interrupteur à l’arrière de l’appareil sur « Été ». Cela active la ventilation seule sans chauffage. Un boîtier de commande à distance optionnel permet également cette fonction.

Quelle est la hauteur minimale du conduit d’évacuation des fumées ?

La hauteur minimale du conduit est de 0,500 m. Il doit être réalisé en inox ferritique ou aluminium à 99,5 %, et de préférence isolé pour éviter la formation de condensats.

Comment changer le gaz de G20 à G31 ?

Le changement nécessite le remplacement des injecteurs (diamètre adapté) et de l’accrocheur de flamme. Consultez le tableau des réglages gaz dans la notice. Après montage, ajustez la pression aval et scellez le régulateur.

Quel entretien régulier est recommandé ?

Une vérification annuelle des organes de sécurité est recommandée : coffret électronique, électrovannes, pressions gaz, connexions électriques, et nettoyage général. En atmosphère poussiéreuse, nettoyez les pales du ventilateur et l’échangeur avec de l’air comprimé.

Peut-on raccorder plusieurs aérothermes sur un même thermostat ?

Oui, mais il faut relayer la commande thermostatique pour ne pas dépasser la capacité du thermostat. Chaque aérotherme doit avoir son propre relais. Ne jamais brancher directement plusieurs appareils sur un seul thermostat.

Comment réarmer l’appareil après une mise en sécurité ?

En cas de mise en sécurité définitive (après deux tentatives), débranchez et rebranchez l’alimentation électrique de l’appareil ou abaissez puis remontez la consigne du thermostat. Pour une surchauffe, réarmez manuellement l’airstat (bouton repère 4).

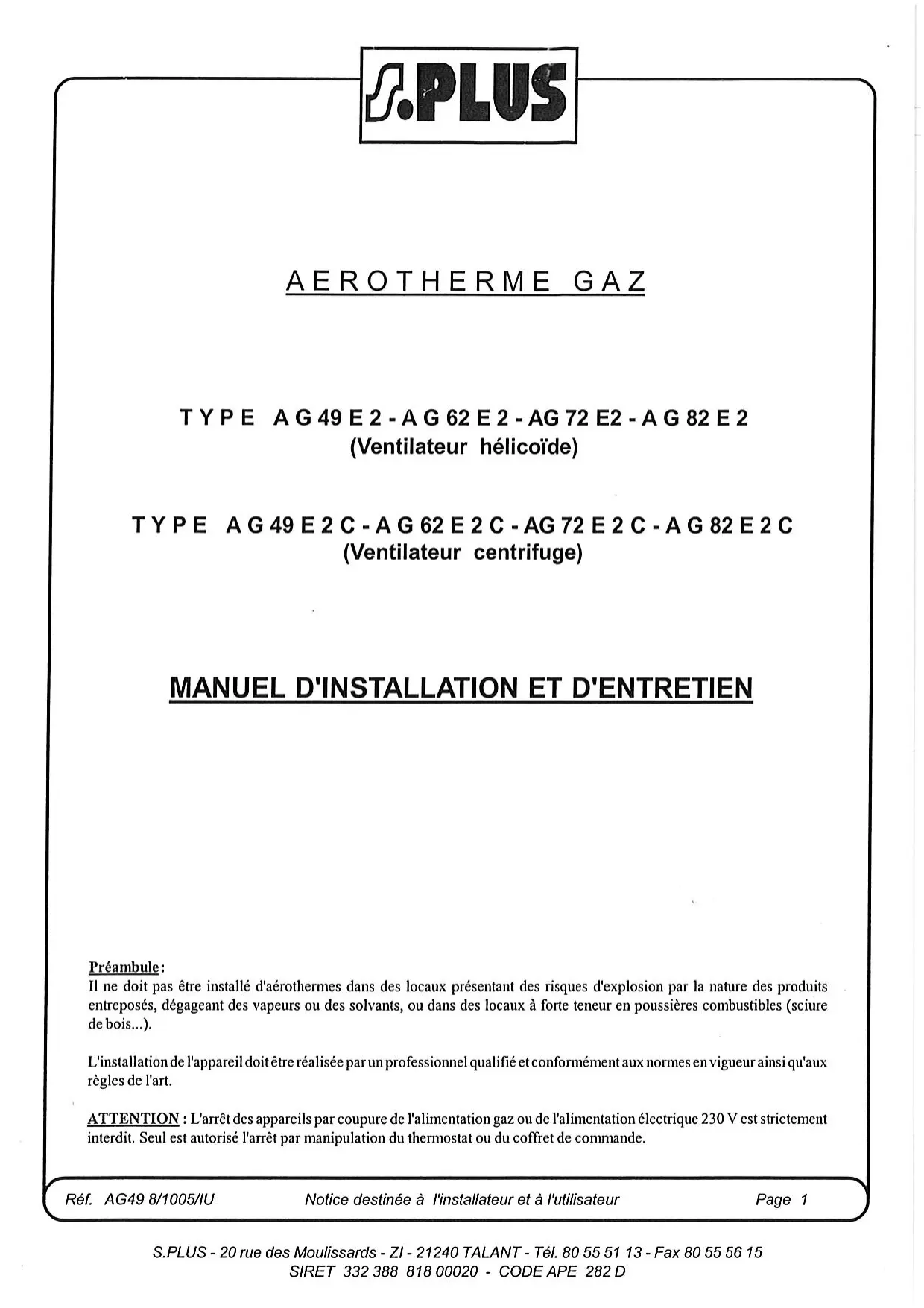

MODE D'EMPLOI AG 49 E2C S.PLUS

Il ne doit pas être installé d'acrothermes dans des locaux présentant des risques d'explosion par la nature des produits entreposés, dégageant des vapeurs ou des solvants, ou dans des locaux à forte teneur en poussières combustibles (sciure de bois...).

L'installation de l'appareil doit être réalisée par un professionnel qualifié et conformément aux normes en vigueur ainsi qu'aux règles de l'art.

ATTENTION : L'arrêt des appareils par coupure de l'alimentation gaz ou de l'alimentation électrique 230 V est strictement interdit. Seul est autorisé l'arrêt par manipulation du thermostat ou du coffret de commande.

Ref. AG49 8/1005/LU

Notice destinée à l'installateur et à l'utilisateur

L'aéotherme est un appareil permettant un échange thermique entre les produits de combustion du gaz et un flux d'air introduit par un ventilateur.

L'air chaud est directement soufflé dans le local et sa direction peut être modifiée par l'intermédiaire des ailettes de la grille de soufflage

Le fonctionnement du ventilateur est régulé par un airstat pour éviter :

• le soufflage d'air froid,
• la surchauffe de l'appareil.

Entièrement automatique et sans veilleuse, l'appareil est allumé à distance par un thermostat d'ambiance à installer dans le local, ou par le coffret de commande S. PLUS CC 4 AG.

Dans le cas d'un mauvais fonctionnement du ventilateur et d'une surchauffe de l'échangeur, le contact "limit" à réarmement manuel provoque l'arrêt du brûleur.

Les produits de combustion sont évacués à l'extérieur grâce à l'extracteur situé sur le conduit d'évacuation. Dans le cas d'une obstruction de celui-ci, un pressostat différentiel provoque la fermeture de l'électrovanne d'alimentation en gaz.

En fonctionnement d'été, on peut utiliser l'aérotherme pour la ventilation des locaux avec l'interrupteur Ete/Arret/Hiver à l'arrière de l'appareil ou le boîtier de commande à distance (option).

1-ETATDELIVRAISON

• Les Aérothermes S. PLUS sont livrés emballés et calés dans une caisse à claire-voie.

2-INSTALLATIONETREGLEMENTATION

• Les appareils doivent être installés suivant la réglementation et les normes en vigueur dans le pays de destination. L'installation, l'entretien de l'appareil, l'adaptation à d'autres gaz doit être réalisée par une personne qualifiée.

N. B. En France, la réglementation n'autorise pas l'installation d'aérothermes gaz d'une puissance utile ≥ 35kW dans les ERP (établissements recevant du public).

Locaux industriels (FRANCE)

• La réglementation générale est constituée essentiellement du Code du Travail, qui ne traite pas spécifiquement du chauffage des locaux par aérothermes gaz, mais qui définit dans ses articles R.232.1 à R.232.4 les exigences en matière d'aération et d'assainissement.
• La reglementation de base des installations classées pour la protection de l'environnement est la loi N° 76.663 du 19.07.1976. Les arrêtés types contiennent les interdictions particulières en matière de chauffage selon les activités de l'installation.

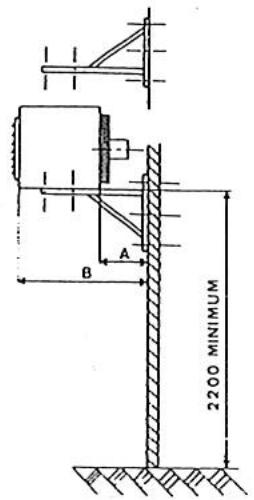

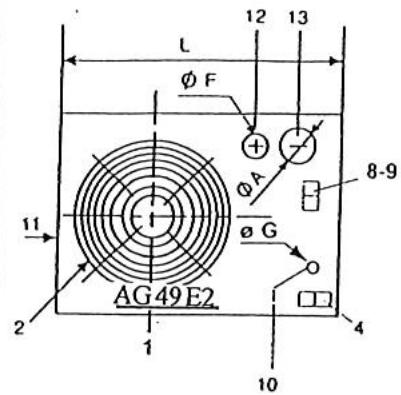

3-Mise en PLACE

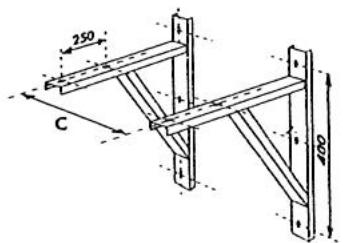

• L'appareil est livré avec 4 points de suspension fixés sur le dessus de l'appareil (sauf AG 82). Il peut être également posé sur une console ; dans ce cas, veiller que la reprise d'air du ventilateur de soufflage soit assurée librement.
• La mise en place doit être assurée en utilisant des moyens de levage (élevateur, échafaudage) en prenant soin de ne pas endommager la partie inférieure de l'appareil.
• Pas de stockage, rayonnage, plateforme, etc., sous l'aerotherme. La reprise d'air du ventilateur de soufflage serait perturbée, ce qui entraînerait une régulation plus fréquente par reprise d'air chaud ou une mise en sécurité par surchauffe et un mauvais chauffage du local.

= AG82 sur consoles uniquement.

	A	B	C	D	E
AG49	381	1036	668	400	202
AG62/72	341,5	1586	765	400	242,5
AG82	341,5	1586	648	400	242,5

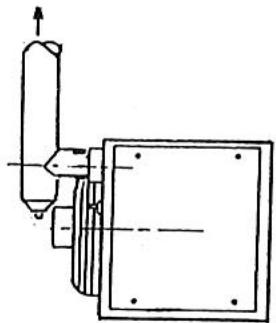

• Conduit de rejet des produits de combustion : voir page 10 - diamètre F
• Les Aérothermes sont équipés d'un extracteur mécanique asservi à un pressostat qui mesure la dépression de ce même conduit (dans tous les cas de conduits obturés ou à très fortes pertes de charge, l'appareil se mettra en sécurité).
• L'aérotherme doit être raccordé à un conduit d'évacuation des gaz brûlés, aboutissant à l'extérieur du bâtiment.
• Veiller à ce que les évventuels condensats ne pénètrent pas dans l'appareil. On placera à cet effet un "Té", avec dispositif d'évacuation.
• Dans le cas de raccordement de plusieurs appareils sur un même conduit, il est nécessaire de prendre en compte la somme des sections de sortie de chaque appareil.
• Se reporter aux réglementations en vigueur concernant les conduits d'évacuation des produits de combustion.
• Dans tous les cas, nous conseillons vivement aux installateurs de se référer au texte du D.T.U. N° 61.1 (FRANCE).
• Les conduits d'évacuation des produits de combustion seront réalisés en :

Inox ferritique

• Aluminium à 99,5%
• La hauteur minimale est de 0.500 m.
• Il est vivement conseillé d'utiliser des conduits isolés, afin d'éviter un refroidissement sur leur parcours (formation de condensats).
• Les appareils peuvent également être raccordés en ventouse murale ou de toitures livrées en accessoires.

5-VENTILATION Dulocal

La ventilation du local est nécessaire au bon fonctionnement des aérothermes. Elle n'est pas réglementée dans les locaux industriels, mais l'application des règles propres aux E. R. P. (Etablissements Recevant du Public) est recommandée dans le milieu industriel (articles 221 du "Règlement de Sécurité contre l'incendie en ERP" soit 1,75 m3 d'air/heure par kW installé pour un raccordement sans coupe tirage et 3,5 m3/h par kW par raccordement avec coupe tirage. Dans tous les cas, se conformer au chapitre CH 6 (du règlement de Sécurité contre l'incendie). Dans les autres pays, se conformer à la réglementation en vigueur.

6-DISTRIBUTION Del'air dechauffage

• L'appareil est muni de volets horizontalement amovibles, permettant d'ajuster le jet d'air. Ces appareils sont conçus pour fonctionner à une température ambianteminimale de 0°C.

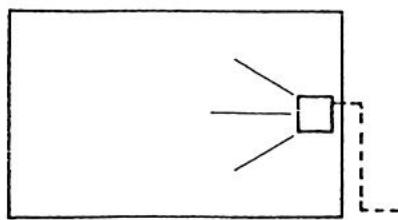

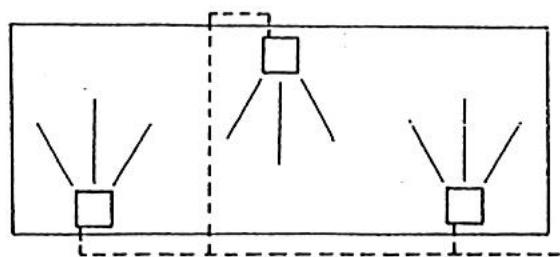

7-Schema d'implantation et selection

• S'assurer que le ou les appareils installés ont un débit d'air total de 3,5 à 6 fois supérieur au volume du local (le maximum pour les locaux de grandes hauteurs). Ceci conditionne l'efficacité de l'installation. * Si nécessaire, afin d'atteindre ce taux de brassage, des déstratificateurs et brasseurs d'air devront être installés.

• Un taux de brassage insuffisant engendre un phénomène de "stratification" de l'air chaud et des fonctionnements en "Cycle fermé" des aérothermes. Ceci peut provoquer une régulation anormale des appareils, voir une mise en sécurité par surchauffe. La stratification de l'air chaud se fait de la façon suivante : le brassage étant insuffisant, il y a d'abord réchauffement des points hauts du bâtiment, puis descente progressive de l'air chaud vers le bas lorsque les volumes supérieurs sont suffisamment chauds. Ainsi, la température au sol reste BASSE, la température autour de l'aérotherme installé à 3-4 mètres de hauteur s'élevant. À un temps plus ou moins long l'airstat "limit" arrêté le fonctionnement du brûleur on provoque une mise en sécurité.

8-Raccordement gaz

• S'assurer que la nature du gaz et la pression correspondent aux caractéristiques portées sur l'arrière de l'appareil (diamètre de sortie: 1/2" gaz male ou 3/4" (voir tableau page 10)).
• Il est nécessaire de prévoir un filtre gaz en amont, pour la prévention des conséquences eventuelles dues aux dépôts, pouvant exister dans les canalisations.

9 - CARACTERISTIQUES DES DIFFERENTS GAZ(1)

PAYS	CATEGORIES			PRESSION D'ALIMENTA-TION (mbar)
BELGIQUE	AG 49	AG 62/72	AG 82	G20	G25	G30	G31
	I2Er I3+	I2Er I3+	I2Er I3+	20	25	28/30	37
FRANCE	I2Er I3+	I2Er I3+	I2Er I3+	20	25	28/30	37
IRLANDE	I2H I3+	I2H I3+	I2H I3+	20	-	28/30	37
ITALIE	I2H I3+	I2H I3+	I2H I3+	20	-	28/30	37
LUXEMBOURG	IDEMPAYSVOISINS
PAYS BAS	I2L I3B/P	I2L I3B/P	I2L I3B/P	-	25	28/30	30
ROYAUME-UNI	I2H I3+	I2H I3+	I2H I3+	20	-	28/30	37
ESPagne	I2H I3+	I2H I3+	I2H I3+	20	-	28/30	37

(1): Selon la Norme EN437.1993. Conditions ambiantes définies par cette Norme: Gaz sec 15°C Pression ambiantes: 1013,25 mbar. (2): MJ/m3 (MJ/kg) 1 thermie = 4.1855 megajoules (MJ) = 1.16kwh P. C. I.: Pouvoir Calorifique Inférieur 1 Kwh = 0.86011 Thermie Note : Dans tous les cas, nous recommandons de veiller à ce que les sections des tuyauteries permettent d'alimenter les appareils aux pressions suffisantes afin d'assurer le fonctionnement nominal à l'injecteur.

10-REGLAGE DES PRESSIONS ET DEBITS DE GAZ

SERIE	Pression : mbar D injecteur : 1/100 mm Débit calorifique : kW	G20 20 mbar	G25 25 mbar	G31 37 mbar	G30 28/30 mbar
AG 49 E2 AG 49 E2 C	Pression aval mb	8.9	13.2	35.5	26.6/28.6
	Débit	4.67m3/h	5.43m3/h	3.43 Kg/h	3.48
	Diam. injecteur - Nbre : 2	420	420	240	240
	Débit Calorifique	44.13	44.13	44.13	44.13
	Régulateur	EnService	EnService	Bloqué	Bloqué
AG 62 E2 AG 62 E2 C	Pression aval mb	7.9	11.7	34.5	25.5/27.5
	Débit	6m3/h	6.98m3/h	4.41 Kg/h	4.47 Kg/h
	Diam. injecteur - Nbre : 2	470	470	270	270
	Débit Calorifique	56.74	56.74	56.74	56.74
	Régulateur	EnService	EnService	Bloqué	Bloqué
AG 72 E2 AG 72 E2 C	Pression aval mb	7.1	10.4	34	25.0/27.0
	Débit	7m3/h	8.15m3/h	5.14 Kg/h	5.22
	Diam. injecteur - Nbre : 3	5.3	5.3	2.9	2.9
	Débit Calorifique	66.2	66.2	66.2	66.2
	Régulateur			Bloqué	Bloqué
AG 82 E2 AG 82 E2 C	Pression aval mb	9.6	13.6	34	25.1/27.1
	Débit	8m3/h	9.3m3/h	5.88 Kg/h	5.96
	Diam. injecteur - Nbre : 3	440	440	250	250
	Débit Calorifique	75.65	75.65	75.65	75.65
	Régulateur	EnService	EnService	Bloqué	Bloqué

Tous les appareils sont réglés en usine au GAZ D'UTILISATION. Indications données pour un Gaz Sec à 15°C. Pression ambiant 1013,25 mbar selon Norme EN 437.1993 G20: Type H exprimé en nm3/h G25: Type L exprimé en nm3/h

N. B. : Si l'appareil est équipé d'un extracteur "AIR TECHNIQUE", le raccordement à la borne 12 est supprimé, il fonctionne sans condensateur.

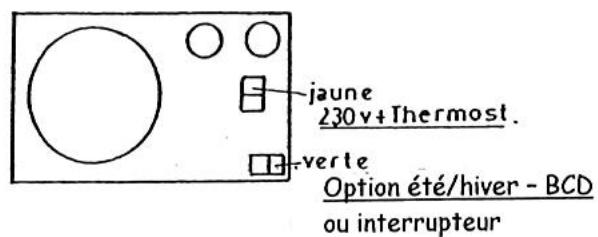

• L'appareil est muni, sur la face arrière, de deux connecteurs repérés par une étiquette jaune ou verte :
• 1 connecteur ALIMENTATION ET COMMANDE (étiquette jaune)
• 1 connecteur RENVOI DES COMMANDES A DISTANCE (étiquette verte)

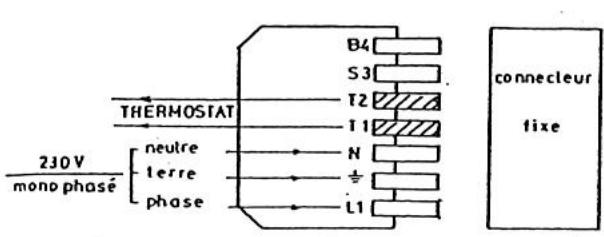

• Alimentation monophasée 230 V + terre - (Connecteur haut - Etiquette jaune)
• Raccorder la phase, le neutre et la terre en veillant aux bonnes polarités reprises sur le connecteur étiquette "jaune". Les sections d'arrivées seront conformes aux rè
• Raccorder le thermostat et/ou la programmation sur les bornes T1 et T2 (un thermostat/horloge par aérotherme).
• Si un thermostat/horloge commande plusieurs aérothermes, il faut "relayer" la Cde thermostatique. (Voir schéma ci-dessous).
• Renvoi des Cdes à distance (Connecteur bas - Étiquette Verte). - OPTION -
• A ne raccorder que si l'on dispose d'un boîtier de commande à distance BCD livré en option - Muni d'un interrupteur 3 positions, il permet de sélectionner pour chaque appareil - position Été : Ventilation seule et permanente - position Arrê
• Les aérothermes sont livrés d'origine avec 2 SHUNTS qui permettent un fonctionnement "Hiver"

-Important

• érothermes (seuls une protection et un interrupteur de coupure de fin de saison peuvent y être raccordés).
• L'alimentation électrique de l'acrotberme ne doit être coupée que lorsque celui-ci n'est plus en phase de chauffage.
• Ne jamais alimenter l'aérotherme par l'intermédiaire du boîtier de commande à distance.

N. B. : Si l'alimentation électrique n'est pas monophasée 230 V, prévoir un transformateur de séparation de circuit.

Mise en service

• Cet appareil a été contrôlé et préreglé en usine ; son bon fonctionnement est directement lié à une bonne installation (voir chapitres précédents).
• Vérifier que la nature du gaz correspond à l'appareil installé (voir l'étiquette fixée sur l'appareil). S'assurer que les vannes gaz d'arrêt soient ouvertes (purger les canalisations si nécessaire).
• ; voyant vert allumé : l'extracteur se met en marche et le cycle commence :
• Prébalayage de 30 secondes minimum et contrôle de la dépression du circuit des fumées par le pressostat.
• Déclenchement de la phase d'allumage par train d'étincelles (voyant jaune allumé) et ouverture du bloc vanne gaz.
• Détection de la flamme, arrêt des étincelles.
• Dans le cas de mise en sécurité après la première tentative, une deuxième tentative s'opère selon le cycle précédent.
• En cas d'insuccès, le brûleur se met définitivement en sécurité. Il faut alors débrancher et rebrancher l'alimentation électrique (réarmement du système) ou agir sur le thermostat (baisser / remonter la consigne).
• Après quelques minutes de fonctionnement du brûleur, le ventilateur entame en action afin de propulser de l'air chaud dans le local.

Arrêt : Lorsque la température est atteinte, le thermostat coupe l'alimentation du brûleur, (le voyant jaune s'éteint) le ventilateur de soufflage continue à fonctionner jusqu'au refroidissement de l'appareil.

Entretien

• Les aérothermes S. PLUS ont été conçus pour un minimum d'entretien. Dans le cas de fonctionnement en atmosphère chargée, il sera nécessaire de vérifier la poussière pouvant s'être accumulée sur les pales du ventilateur et autour de l'échangeur. Dans ce cas, on utilisera de préférence l'air comprimé pour chasser ces poussières, en ayant démonté, au préalable, la porte latérale droite (accès à l'échangeur).
• Toutefois, nous recommandons une vérification de contrôle d'au moins une fois par an des différents organes de sécurité équipant cet appareil, en particulier :
• du coffret électronique (allumage + temps de sécurité < 5 s)
• des électrovannes gaz (propreté du tamis à l'entrée du corps de l'électrovanne)
• des pressions de gaz et étanchéité (bouche à mousse ou savon).
• des connexions électriques (serrage)
• nettoyage général (filtre gaz).
• Nous recommendons aussi de vérifier les conditions des contrôleurs pouvant être exigées aux regards des normes ou réglementations en vigueur, pouvant être liées aux applications et installations de nos aerothesmes gaz.

14.1 - Nettoyage du ou des brûleurs (voir figure page 8, paragraphe 15)

• En principe, cette opération n'est pas nécessaire. Si besoin est :
• retirer la porte latérale gauche fixe par 4 vis (appareil s'arrête)
• utiliser une clé à pipe de 10 et desserrer les vis retenant le brûleur (rep. 3)
• débrancher l'électrode (rep. 7)
• faire glisser légèrement le ou les brûleurs dans la chambre de combustion, pour le déboiter de son support
• le retirer en le glissant sous le support venturi.
• ÀpRES évidification, procéder au remontage : mêmes opérations en sens inverse et repositionner le venturi aux repères indiqués (Vernis de couleur).

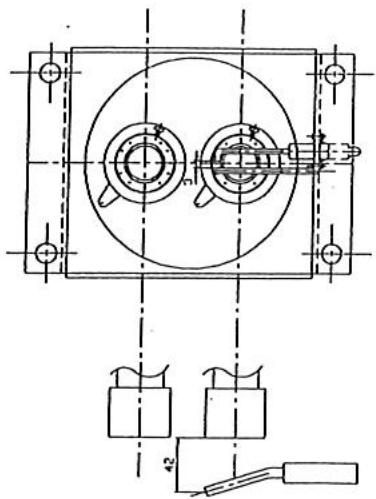

14.2 - Réglement de l'électrode d'allumage et de ionisation

Cette opération n'est pas nécessaire. Si besoin est :

Il est nécessaire de veiller à l'écartement de l'électrode afin que celui-ci ne soit pas trop grand ni trop petit et à cet effet la cote de 3mm offre une bonne qualité d'allumage et de contrôle de flamme. Il est nécessaire de veiller à ce que le bout de l'électrode se situe en périphérie de l'accrocheur de flamme et non pas en plein centre où le mélange est moins inflammable.

Enfin, en fonctionnement, il faut vérifier que le bout de l'électrode se situe dans une zone où la flamme est toujours présente afin d'éviter tout défaut de contrôle de ionisation.

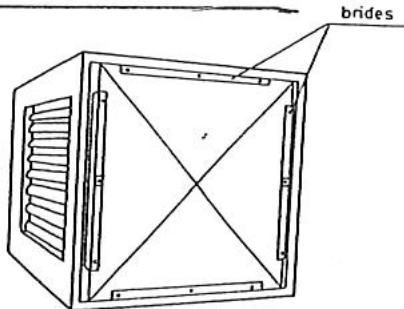

14.3 - Nettoyage échangeur

• Retirer la porte latérale droite.
• Desserrer les brides et retirer la plaque obturatrice donnant accès à l'échevin.
• Au remontage, vérifier que le joint de la plaque obturatrice ne soit pas endommagé.
• Positionner les brides mobiles et serrer modérément les vis.

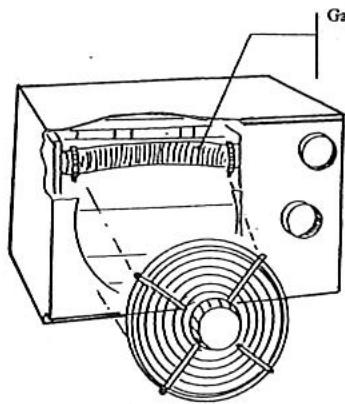

14.4 - Vérification gaine gaz brûlés

Gaine alu gaz A5 extensible

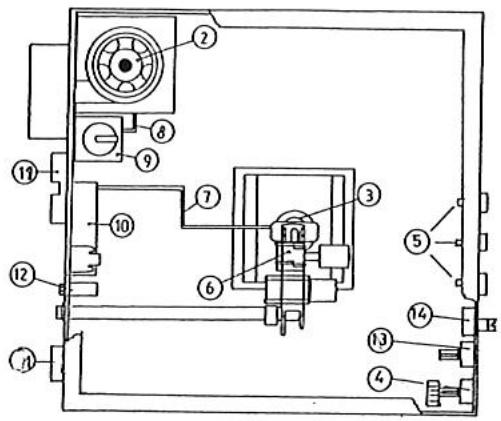

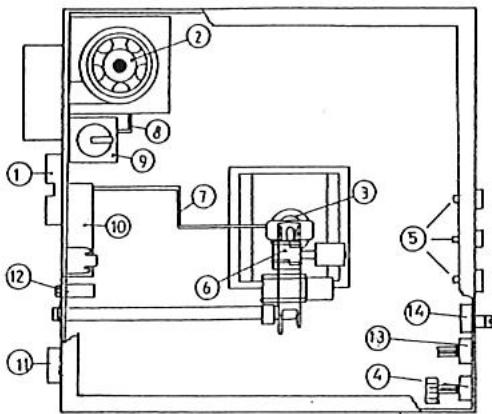

1. Prise secteur et thermostat 2. Extracteur
2. Bruleur
3. Airstat ventilator 5. Voyants
4. Bloc vanne
5. Cable d'électrode et électrode d'allumage et d'ionisation
6. Tube couple pris de pression d'air Diam. 6 x 8, longueur 250 mm
7. Pressostat air
8. Coffret de contrôle
9. Connecteur pour raccordement boîtier de commande à distance
10. Condensateur Extracteur
11. Airstat auto
12. Airstat à réarmement manuel

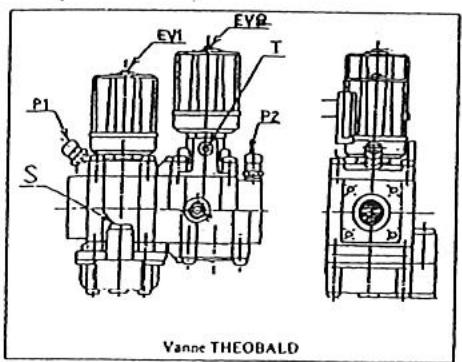

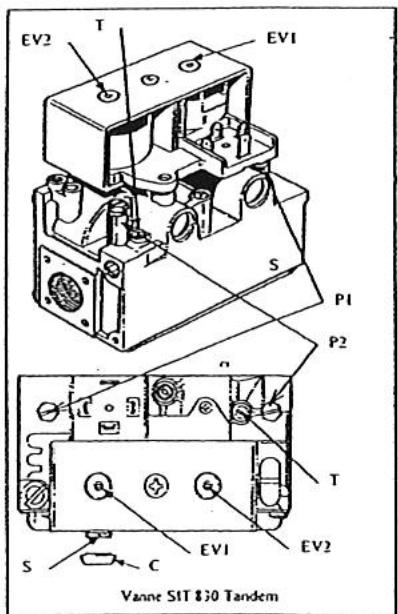

16-CHANGEMENT DE GAZ (Schémas ci-dessous)

16.1 - Passage du gaz du type G20 en G25 (20 mbar, 25 mbar)

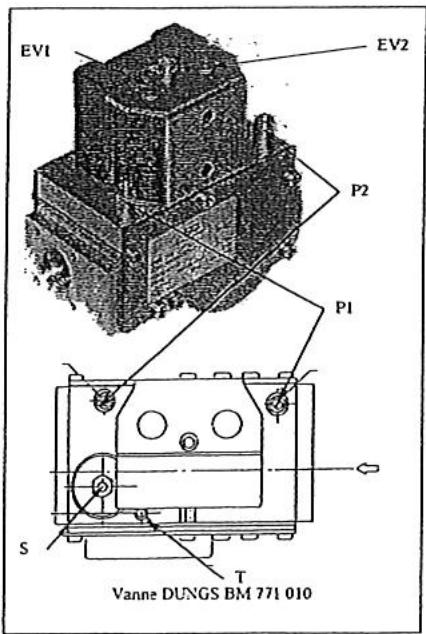

• Seul le réglage de la pression aval est à effectuer. Pour cela, il est nécessaire de :
• à l'inverse pour abaisser la pression (retirer le bouchon pour la vanne THEOBALD).
• La pression maximale à observer est indiquée dans le tableau correspondant au gaz d'utilisation des aérothermes en fonctionnement.
• Contrôler ce réglage au moyen d'un manomètre raccordé sur la prise de mesure aval (P2).
• Après réglage, sceller le régulateur avec du vernis.
• Indiquer les valeurs du nouveau "réglage gaz" sur l'étiquette collée dans le compartiment. Contrôler l'étanchéité des vis de mesure de pression de gaz, aval (P2) et amont (P1) au moyen d'une bombe de savon.

16.2 - Passage du gaz de la 2ÈME à la 3ÈME famille : G20 ou G25 vers le G30 ou G31

• Le changement d'injecteur et d'accrocheur de flamme est obligatoire ; à cet effet, consulter le tableau réglage gaz pour installer le bon calibre :
• Démontrer au préalable le ou les injecteurs en place, au moyen d'une clé à œil de 17 plat.
• Remonter le ou les injecteurs appropriés, sans avoir à utiliser de pâté ou autre joint ; l'étanchéité est réalisée à sec.
• Démonter les brûleurs de leurs supports au moyen d'une clé de 10 sur plats. Dévisser la vis CHC M4 au moyen d'une clé allen et enlever l'accrocheur de flamme en bronze. Le replacer par le nouveau.
• Bloquer le régulateur de pression en vissant dans le sens des aiguilles d'une montre.
• Mettre en route l'appareil en contrôlant les pressions amont et aval (P1 et P2), comme indiqué dans le paragraphe précédent et vérifier que les valeurs relevantes correspondant aux réglages gaz indiqués dans le tableau précédent.

16.1 - Passage d'un gaz de la 3ÈME à la 2ÈME famille (g30/g31 -> g20/g25)

Même opération, sauf qu'il faut débloquer le réglateur de pression et ajuster la pression indiquée suivant le gaz d'utilisation (voir tableau réglatge gaz).

EvI: Électrovanne de sécurité Ev2: Électrovanne de sécurité PI: Prise de pression amont P2: Prise de pression aval S: Régulateur de pression T: Réglage de la progressivité d'allumage (selon modèle) C: Capuchon

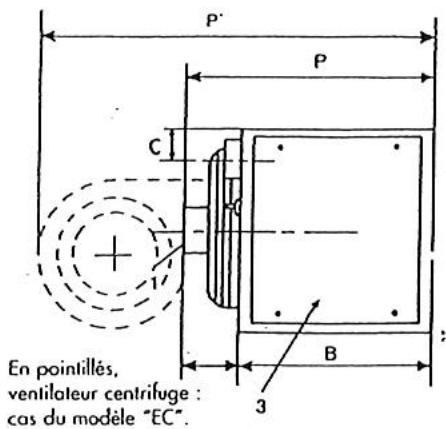

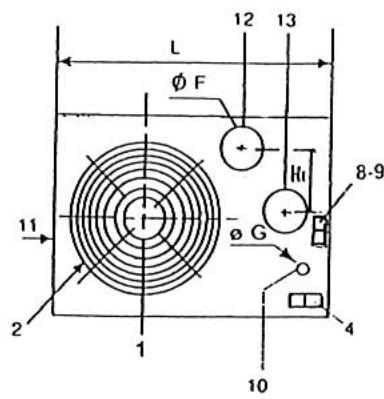

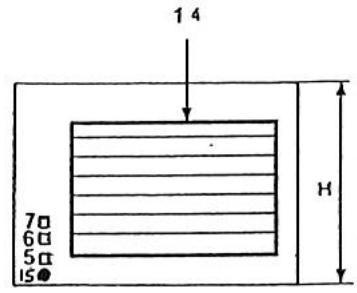

1) Groupe moto-ventilateur (2 pour AG 82) 2) Grille de protection 3) Porte d'accès (partie régulation gaz) 4) Interrupteur Ete / Hiver / Arrêt 5) Voyant de mise sous tension 6) Voyant marche brûleur 7) Voyant de surchauffe 8) Prise thermostat 9) Raccordement secteur 230 V 10) Arrival du gaz 11) Porte démontable (fumée) 12) Sortie des gaz brûlés 13) Prise d'air de combustion 14) Cadre de soufflage (2 pour AG 82)

APPAREIL TYPE	DIMENSIONS(mm)										POIDS(Kg)
	L	H	P	P'	C	B	H	F(12)	GazG(10)	A(13)	NET	BRUT
AG49E2	999	636	960	1180	142	670		125	M 1/2"	125	72	98
AG62E2/72E2	1205	715	995	1325	154	735	205	153	M 3/4"	153	105	125
AG82E2	1505	715	995	1215	154	735	205	153	M 3/4"	153	140	160

18 - CHARACTERISTIQUE TECHNIQUES - Version Hélicoïde

APPARELS TYPE	Puisance thermique utile	Débit d'air à 20°C	Niveau sonore dB(A)(2)	Puisance moteur	Vitesse de rotation	portée en m(1)	ΔT air
AG49E2	40,6kW	4000m3/h	56	370 W	1000 tr/min	23	30,5
AG62 E	52,2kW	4600m3/h	58	370 W	1000 tr/min	25	34
AG72 E2	60.9kW	4600m3/h	58	370 W	1000 tr/min	25	40
AG82 E2	69,6kW	7500m3/h	62	2 x 370 W	2 x 1000 tr/min	26	28

(1) Portée mesurée en champ libre, vitesse résiduelle = 0.40m / s (2) Niveau sonore sur la base d'une ambiance à 34 db(A).

19 - CHARACTERISTIQUES TECHNIQUES - Version Centrifuge

TYPE	Puissance thermique utile	Débit d'air à 20°C	Puisance moteur	Vitesse de rotation	Pression Disponible	ΔT air
AG49E2C	40,6kW	4000m3/h	736 W	1000 tr/min	150Pa	30,5°C
AG62E2C	52,2kW	4500m3/h	736 W	1000 tr/min	160Pa	34,5°C
AG72E2C	60.9kW	4500m3/h	736 W	1000 tr/min	160pa	40.5°C
AG82E2C	69,6kW	7000m3/h	2 x 736 W	2 x 1000 tr/min	170Pa	30°C

1. Interrupteur Été/Hiver/Arrêt ou connecteur pour raccordement boîtier de commande à distance (option)
2. Extracteur
3. Brûleur (1 pour AG 49 - 2 pour AG 62 / 72 - 3 pour AG 82)
4. Airstat double à réarmement manuel
5. Voyants
6. Bloc vanne
7. Cable d'électrode et électrode
8. Tube couple prise de pression d'air Diam. 6 x 8, longueur 250 mm
9. Pressostat air
10. Coffret de contrôle
11. Prise secteur et thermostat
12. Condensateur Extracteur

Principe de fonctionnement :

L'aérotherme étant sous tension (voyant vert allumé), le thermostat étant en demande de chauffage (ainsi que la programmation éventuelle), l'extracteur de gaz brûlés tourne, après quelques secondes, l'électrovanne gaz s'ouvre et le brûleur s'allume (voyant jaune allumé). Le ventilateur de soufflage démarre à la demande de l'aérostat environ 2 minutes après le démarrage du brûleur.

IMPORTANT: Ne jamais commander 2 ou plusieurs aérothermes directement par un seul thermostat : bien respecter le sens d'alimentation phase et neutre.

En cas de NON démarrage:

• I. S'assurer que les vannes gaz soient ouvertes.
• II. Vérifier le câblage d'alimentation et de renvoi de commande éventuel. La majorité des pannes lors d'une première mise en service proviennent d'un mauvais câblage qui peut entraîner une détérioration du coffret électronique.

230 V entre phase et neutre

230 V entre phase et terre

0 V entre neutre et terre

• III S'assurer que le thermostat d'ambiance est en besoin de chauffage.

-IV

L'extracteur tourne-t-il?

a) Pas d'étincelle à l'électrode

• Coffret hors service - Pressostat air défectueux - Tuyau couplé (entre pressostat et extracteur débranché)
• Cheminée ou évacuation obstruée

b) Étincelles à l'électrode (4 s environ, voyant jaune allumé) et pas de flamme :

• Gaz fermé
• Mauvaise purge de la canalisation
• Arrêt de l'appareil avec fermeture de l'alimentation gaz
• Bobine Électrovanne hors service.

• Coffret hors service (fusible)
• Extracteur hors service
• Condensateur extracteur hors service
• Pressostat air hors service
• Mise en sécurité de surchauffe, voyant rouge allumé (réenclencher la sécurité repère 4 ci-dessus). Ceci est souvent dû à une coupure de l'alimentation électrique appareil en fonctionnement.
• Nota : l'airstat assure les deux fonctions suivantes :
• Il l'enclenche le groupe moto-ventilateur après le démarrage du brûleur et lorsque la température de l'échangeur est suffisante. Ainsi tout problème de condensation est évité.
• Sécurité de surchauffe : il coupe le brûleur (par exemple, en cas de panne du groupe moto-ventilateur). Dans le cas de mise en sécurité par surchauffe, après avoir supprimé la cause de la surchauffe, il faut réarmer l'appareil en appuyant sur le bouton (voir schéma page 10, repère 4).

Attention: ne jamais arrêter un appareil en fonctionnement en coupant l'alimentation électrique, cela provoquera une surchauffe et une mise en sécurité.

21-TABLEAUDEDEPANNAGE

PANNES	CAUSES	REMEDES
Voyant de mise sous tension (vert) non allumé	Pas de courant	Vérifier les fusibles Le réseau électrique d'alimentation Remplacer levoyant
	Voyant défectueux
Le brûleur ne démarre pas et le voyageant vert de mise sous tension est allumé	Pas de gaz	Ouvrir le gaz
	Pression de gaz insuffisante, et l'extracteur tourne	Vérifier le réseau Vérifier si la purgea a été effectue
	L'appareil a été arrêté par fermeture du gaz	Purger abondamment
	Extracteur ne tourne pas	Vérifier si le thermostat est en demande Remplacer eventuellement le condensateur Vérifier si le réseau électrique n'a pas subit de modifications ou de réparations (alimentation 230 V).
	Thermostat d'ambiance non en demande	Armer le thermostat pour leMETTE en demande
	Cheminée obstruée	Vérifier le conduit
	Voltage insuffisant	Vérifier la tension du réseau
Le brûleur se met en sécurité	Inversion phase et neutre	Rebrancher phase et neutre
	Mauvaise terre	Vérifier la bonne mise à terre
	Electrode mal réalisée ou défectueuse	A régler ou à changer
	Electrode à la masse	A régler ou à changer
	Pressostat AIR défectueux	LerEMPLacer
	Coffret de contrôle défectueux	LerEMPLacer
Le ventilateur démarre et s'arrête continulement	La protection thermique intervenant continulement	Mesurer l'amperage prélever par le moteur et comparer les indications sur la plaque signalétique
Le ventilateur ne démarre pas	Airstat défectueux	LerEMPLacer
	Condensateur défectueux	LerEMPLacer
	Voltage insuffisant	Vérifier leréseaud'alimentation.
Le brûleur démarre mais la flamme décroche	Pression d'alimentation non conforme	Vérifier la pression du réseau
	Installation avec citerne : mauvaise purge	Purger abondamment
Le brûleur s'arrête (voyant rouge allumé)	Surchauffe	Ventilateur défectueux Condensateur du ventilateur défectueux
	Airstat défectueux	LerEMPLacer

11-SCHEMADECABLAGEAG82E2-E2C

N. B. : Si l'appareil est équipé d'un extractor "AIR TECHNIQUE", le raccordement à la borne 12 est supprimé, il fonctionne sans condensateur.
