AE3 - Chauffage électrique S.PLUS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Aérotherme électrique (chauffage à air pulsé)
Marque	S.PLUS
Modèle	AE3
Dimensions (L x H x P) - Taille 1	400 x 346 x 387 mm (profondeur 397 mm pour 9/6 kW)
Dimensions (L x H x P) - Taille 2	500 x 436 x 409 mm
Poids - Taille 1	15 kg
Poids - Taille 2	24 à 25 kg
Alimentation électrique	230V Mono / 230V Tri / 400V Tri+N selon référence
Puissance de chauffe	De 4,5/3 kW à 24/12 kW selon modèle
Nombre de vitesses de ventilation	Taille 1 : 1 vitesse ; Taille 2 : 2 vitesses
Fonctions principales	Chauffage demi-puissance et pleine puissance, ventilation seule ; temporisation au démarrage (40 s) et à l'extinction (80 s)
Indice de protection	IP 32
Sécurité	Thermostat de sécurité à réarmement manuel ; dispositif de protection contre la surchauffe
Installation	Montage mural ou plafonnier avec support fourni, ou utilisation portable avec kit fourni
Entretien et nettoyage	Débrancher l'appareil, nettoyer avec un chiffon doux légèrement humide, ne pas utiliser de produits agressifs
Garantie	1 an contre les défauts de fabrication
Matériau du boîtier	Tôle électrozinguée, peinture époxy RAL 7015
Type de résistances	Résistances blindées à tube lisse
Accessoires fournis	Kit portable, kit support mural, boîtier de commande
Réparabilité	Pièces de rechange d'origine recommandées, réparation par personnel qualifié

FOIRE AUX QUESTIONS - AE3 S.PLUS

Comment installer l'aérotherme AE3 ?

L'installation doit être réalisée par une personne qualifiée. L'appareil peut être monté au mur ou au plafond à l'aide du support fourni. Assurez-vous de respecter les distances minimales : 2,30 m entre le sol et le dessous de l'appareil, 40 cm entre le plafond et le dessus. Pour une utilisation portable, fixez les poignées et utilisez les pieds déjà montés.

Que faire si le thermostat de sécurité se déclenche ?

Déconnectez l'alimentation électrique. Vérifiez que rien n'obstrue l'entrée ou la sortie d'air. Laissez refroidir l'appareil. Ouvrez le boîtier de raccordement et appuyez sur le bouton rouge du thermostat (situé au-dessus des résistances). Refermez et rétablissez l'alimentation. En cas de déclenchements répétés, contactez le service après-vente.

Comment nettoyer l'aérotherme ?

Avant tout nettoyage, débranchez l'appareil. Utilisez un chiffon doux légèrement humide. N'utilisez jamais de produits agressifs (acétone, trichloréthylène) ni de nettoyeur haute pression.

Puis-je utiliser l'aérotherme dans une salle de bain ?

Non, l'appareil ne doit pas être utilisé près d'une baignoire, d'une douche ou d'une piscine. L'indice de protection IP 32 n'est pas suffisant pour les environnements humides.

Quelles sont les puissances disponibles ?

Les puissances varient selon le modèle : Taille 1 : 4,5/3 kW, 6/4 kW, 9/6 kW ; Taille 2 : 12/8 kW, 18/9 kW, 24/12 kW. Chaque modèle offre deux niveaux de chauffe (demi et pleine puissance).

Comment arrêter correctement l'appareil ?

Mettez l'interrupteur du boîtier de commande sur la position '0'. Attendez l'arrêt complet du ventilateur (environ 1 min 20 s), puis coupez l'alimentation électrique générale. Ne coupez jamais l'alimentation directement sans attendre l'arrêt du ventilateur.

Quelle est la garantie ?

L'appareil est garanti un an à compter de la date d'achat contre les défauts de fabrication. La garantie ne couvre pas les dommages dus à une installation non conforme, une utilisation impropre ou une réparation par du personnel non qualifié.

Peut-on monter l'appareil au plafond ?

Oui, le support mural fourni peut également être utilisé pour un montage au plafond. Assemblez les équerres avec un angle de 0°, 15° ou 30° (toujours en direction du sol). Fixez solidement avec des tire-fonds et chevilles adaptés.

Comment passer du montage fixe au mode portable ?

Pour le mode portable, ouvrez le boîtier de commande et débranchez le bornier. Enlevez le cache arrière de l'aérotherme et fixez le couvercle du boîtier de commande à sa place. Câblez les 5 fils du boîtier sur le bornier selon le schéma fourni.

Que faire en cas de dégagement de fumée lors de la première utilisation ?

Lors de la première utilisation, faites fonctionner l'appareil en grande puissance pendant au moins 5 minutes. Un léger dégagement de fumée est normal et disparaîtra rapidement. Si la fumée persiste, contactez le service après-vente.

MODE D'EMPLOI AE3 S.PLUS

Avant de passer à l'utilisation du produit, il est conseillé de lire attentivement les instructions générales ci-dessous. Le fabricant ne peut être considéré comme responsable et décline toute responsabilité en cas de dommages subis par les personnes ou les biens, à la suite d'une utilisation impropre, en référence aux avertissements reportés dans ce manuel.

Avertissements généraux

Le manuel décrit comment utiliser et installer ce produit.

Ne pas utiliser ce produit autrement que pour ce qu'il a été conçu.

Après avoir déballé le produit, s'assurer qu'il est complet et en bon état ; en cas de doute, s'adresser au revendeur.

Ne laisser aucune partie de l'emballage à la portée des enfants ou de personnes non responsables. Ne jeter aucune pièce risquant de nuire à l'environnement (polystyrène, plastique, polypropylène, etc.).

Si le produit tombe ou qu'il subit des chocs violents, s'adresser immédiatement à une personne qualifiée (revendeur agréé, centre d'assistance ou fabricant) de façon à s'assurer que l'appareil fonctionne correctement.

L'utilisation de tout appareil électrique implique le respect des règles fondamentales indiquées ci-dessous :

Ne pas toucher l'appareil avec des parties du corps humides ou mouillées (mains, pieds).

L'appareil ne doit pas être utilisé par des enfants ou des personnes non responsables.

Ne pas utiliser près d'une baignoire, d'une douche ou d'une piscine.

Ne raccorder le produit au réseau d'alimentation ou à la prise électrique que si les données du réseau électrique correspondent à celles qui sont indiquées sur la plaque signalétique de l'appareil.

En cas contraire, s'adresser à une personne ayant la qualification professionnelle appropriée.

Il est conseillé de ne pas laisser l'appareil allumé inutilement.

Avant d'effectuer toute opération de nettoyage ou d'entretien, quelle qu'elle soit, déconnecter l'alimentation électrique de l'appareil. Nettoyer à l'aide d'un chiffon doux, légèrement humide, l'appareil étant hors tension. Ne jamais utiliser de produits agressifs (acétone, trichloréthylène,...) ou un nettoyeur haute pression.

En cas de mauvais fonctionnement, d'anomalie ou de panne, mettre l'appareil hors tension (au moyen de l'interrupteur ou en le débranchant du réseau électrique) et s'adresser le plus vite possible à une personne qualifiée.

En cas de réparation, exiger que l'on utilise des pièces de rechange d'origine.

Si l'on décide de désinstaller l'appareil, couper l'interrupteur général et déconnecter l'appareil du réseau électrique.

Placer l'appareil dans un lieu sûr, hors de portée des enfants ou de personnes non responsables.

Lors de la première utilisation du produit, faites fonctionner l'acrotherme en grande puissance de chauffe pendant une durée minimum de 5 minutes. Dans certains cas, un dégagement de fumée peut se produire.

Installation et branchement

Avant toute opération, déconnecter l'alimentation électrique de l'appareil et s'assurer qu'elle ne peut être rétablie accidentellement. L'installation de l'appareil doit être effectuée par des personnes ayant une qualification appropriée. L'installation doit répondre à la norme NF C 15-100 et aux règles de l'art. Chaque produit ou composant entrant dans cette installation doit également être conforme aux normes qui lui sont applicables. Protection par disjoncteur magnétothermique omnipolaire en amont avec ouverture des contacts de 3 mm minimum (non fourni). Câble d'alimentation de type H07V RN-F au minimum. Sections minimum précisées dans le tableau page 2. Dénudage des conducteurs sur 8 mm de manière à ne pas risquer d'entrée en contact avec d'autres fils ou des parties métalliques. Les fils ne devront pas être serrés sur l'isolant. Les presse-étoupes doivent être serrés afin d'assurer l'étanchéité. L'aérotherme doit être placé dans une zone bien dégagée, laisser libre l'avant et l'arrière de l'appareil afin de permettre une bonne circulation de l'air (pour une utilisation en fixe, laisser 2,30 m mini entre le sol et le dessous de l'aérotherme et 40 cm mini entre le plafond et le dessus de l'aérotherme). L'appareil ne doit pas être placé juste en dessous d'une prise de courant ou d'une boîte de dérivation.

Garantie

Cet appareil est garanti un an à compter de la date d'achat contre tous les défauts de fabrication. Dans ce cadre, S. PLUS assure l'échange ou la fourniture des pièces reconnues défectueuses après expertise par son service après-vente. En aucun cas, la garantie ne peut couvrir les frais annexes, qu'il s'agisse de main d'œuvre, de déplacement ou d'indemnité de quelque nature qu'elle soit. La garantie ne couvre pas les dommages dus à une installation non conforme à la présente notice, une utilisation impropre ou une tentative de réparation par du personnel non qualifié.

En cas de problème, merci de vous adresser à votre revendeur.

Protection de l'environnement

Traitement des appareils électriques ou électroniques en fin de vie (applicable dans les pays de l'union

européenne et les autres pays disposant de systèmes de collecte sélective). Ce logo indique que ce produit

ne doit pas être traité avec les déchets ménagers. Il doit être remis à un point de collecte désigné pour le recyclage des équipements électriques et électroniques. Pour toute information supplémentaire au sujet du recyclage de ce produit, vous pouvez contacter votre municipalité, votre déchetterie ou le magasin où vous avez acheté le produit.

Caractéristiques générales

L'appareil est muni d'un dispositif temporisé au démarrage et à l'extinction : lors de la mise en chauffe, la ventilation ne se déclenche qu'au bout de 40 secondes. Ce fonctionnement est normal et permet de ne pas souffler de l'air froid au démarrage. À l'extinction, le phénomène inverse se produit : la ventilation continue pendant 80 secondes pour refroidir les parois de l'appareil et éviter ainsi une surchauffe. Par conséquent, ne pas couper l'alimentation générale électrique ou débrancher l'appareil pour l'arrêter.

Tôle électrozinguée, peinture époxy RAL 7015.

Thermostat de sécurité à réarmement manuel.

Résistances blindées à tube lisse.

Alimentation possible (en fonction des références) :

Indices de protection : IP 32

Kit "portable" livré de série.

Kit "support mural" livré de série.

Boîtier de commande livré de série.

Aérothermes Taille 1 :

4,5/3 kW - 6/4 kW - 9/6 kW

1 vitesse de ventilation, 2 puissances de chauffe.

Aérothermes Taille 2 :

2 vitesses de ventilation, 2 puissances de chauffe.

TAILLE 1

TAILLE 2

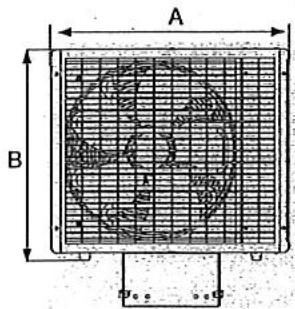

	Puissance (kW)	Alimentation	Câble alimentation	Intensité maxi (A)	Fusible moteur	A longueur	B hauteur	C profondeur	D	Poids (Kg)
T1	4,5 / 3 kW	230V Mono	3 x 4 mm²	19,6 A	0.4 A	400	346	387	99	15
	4,5 / 3 kW	230V Tri	4 x 2,5 mm²	11,3 A	0.4 A	400	346	387	99	15
	4,5 / 3 kW...	400V Tri+N	5 x 2,5 mm²	6,5 A	0.4 A	400	346	387	99	15
	6 / 4 kW	230V Mono	3 x 4 mm²	26,1 A	0.4 A	400	346	387	99	15
	6 / 4 kW	230V Tri	4 x 2,5 mm²	15,1 A	0.4 A	400	346	387	99	15
	6 / 4 kW	400V Tri +N	5 x 2,5 mm²	8,7 A	0.4 A	400	346	387	99	15
	9 / 6 kW	230V Tri	4 x 4 mm²	22,6 A	0.4 A	400	346	397	89	15
	9 / 6 kW	400V Tri +N	5 x 2,5 mm²	13 A	0.4 A	400	346	397	89	15
T2	12 / 8 kW	400V Tri +N	5 x 4 mm²	17,3 A	1 A	500	436	409	106	24
	18 / 9 kW	400V Tri +N	5 x 6 mm²	26 A	1 A	500	436	409	106	25
	24 / 12 kW	400V Tri +N	5 x 6 mm²	34,6 A	1 A	500	436	409	106	25

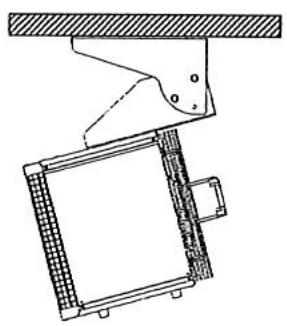

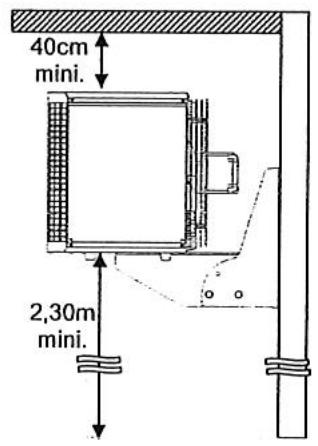

Montage du support au mur ou au plafond

Assembler les deux équerres à l'aide de la visserie fournie. Il est possible d'avoir un angle par rapport à l'horizontal de 0°, 15° ou 30° (toujours en direction du sol). Fixer le support au mur ou au plafond par au minimum quatre tire-fond 8x50 et des chevilles adaptées. Dans le cas d'une fixation sur un poteau métallique (2 entraxes possibles sur la largeur), utiliser de la tige filetée M8. Poser l'acrotherme sur le support mural et le fixer à l'aide des trois vis H-M8 fournies.

Rotation possible de l'appareil à + ou - 20°.

Assemblage pour montage au mur

Assemblage pour montage au plafond

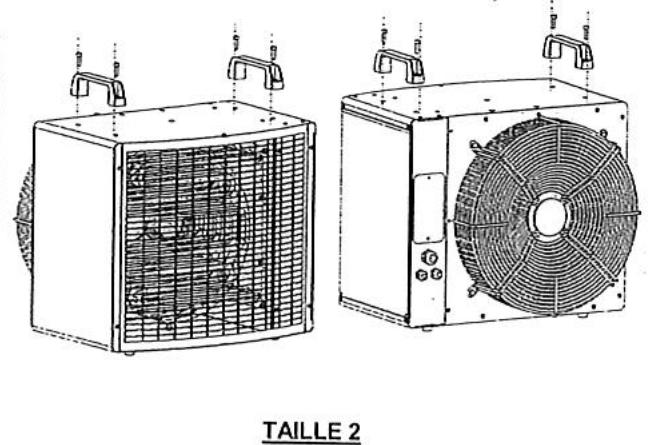

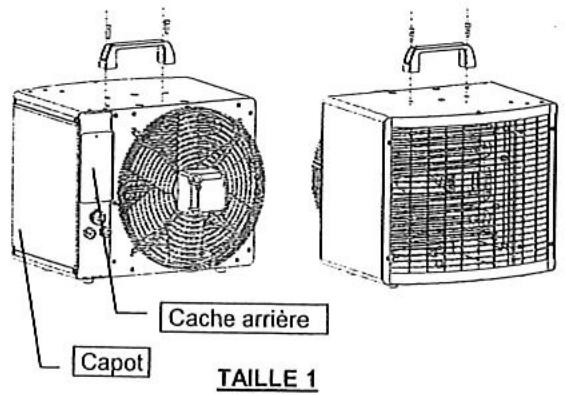

Montage du kit portable

Fixer la ou les poignées plastiques fournies à l'aide des 2 ou 4 vis CHC 6x20 (en fonction des références). Les pieds plastiques sont montés d'usine.

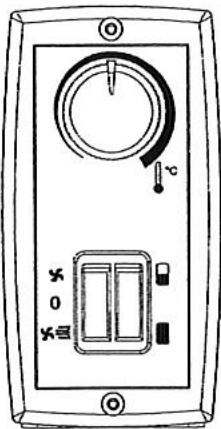

Fonction du boîtier de commande

	TAILLE 1	TAILLE 2
0	Arrêt	Arrêt
+	Ventilation seule	Ventilation seule, petite vitesse
+	Ventilation seule	Ventilation seule, grande vitesse
+	Chauffe demi-puissance	Chauffe demi-puissance(ventilation petite vitesse)
+	Chauffe pleine puissance	Chauffe pleine puissance(ventilation grande vitesse)

Raccordement pour une utilisation en portable

- Ouvrir le boîtier de commande et débrancher le bornier. - Le cache arrière de l'aérotherme et le fond du boîtier de commande ne sont plus utiles ; enlever le cache arrière de l'aérotherme. - Fixer le couvercle du boîtier de commande à la place du cache arrière de l'aérotherme. - Ouvrir le capot de l'aérotherme. - Câbler les 5 fils (section 0,75 mm²) du boîtier de commande sur le bornier de l'aérotherme (voir le schéma ci-dessous). - Refermer le capot de l'aérotherme.

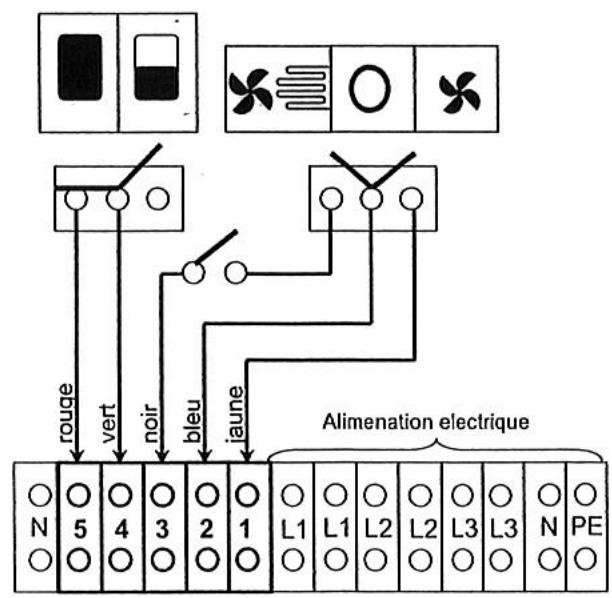

B) Raccordement pour une utilisation en fixe

Défoncer la partie circulaire sur le fond du boîtier de commande pour le passage des câbles, ou percer des trous de 16,5 mm sur les traits de repérage pour la mise en place des presse-étoupe (voir schéma). Ouvrir le capot de l'aérotherme. Raccorder le boîtier de commande au bornier de l'aérotherme en respectant la correspondance des numéros de bornes à l'aide d'un câble 5 brins (section 0,75 mm²) (voir le schéma ci-dessous). Fixer le boîtier de commande au mur à l'aide de la visserie fournie. Revisser le couvercle du boîtier de commande. Refermer le capot de l'aérotherme.

Alimentation électrique

Aérotherme T1
230V Mono Câblage d'usine pour les références: • 4,5/3 kW • 6/4 kW Prêt à l'emploi	Fusible O N O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O D Fusible O N O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O D
230V Tri Câblage optionnel pour les références • 4,5/3 kW • 6/4 kW • 9/6 kW Supprimer les Ponts rouges du câblage initial 230V MONO (en pointillé sur la notice) et modifier les Ponts bleus (en trait continu sur la notice) et ajouter un pont entre les bornes L3 et N
400V Tri+N Câblage d'usine pour la référence: • 9/6 kW Câblage optionnel pour les références • 4,5/3 kW • 6/4 kW Supprimer les Ponts rouges du câblage initial 230V MONO (en pointillé sur la notice) et laisser les Ponts bleus (en trait continu sur la notice)	Fusible O N O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O D
Aérotherme T2-12/8 kW
400V TRI+N Câblage d'usine Prêt à l'emploi	Fusible O N O 7 6 5 4 3 2 1 0 L1 2 L2 0 L3 0 N O PE
Aérotherme T2-18/9 kW & 24/12 kW
400V TRI+N Câblage d'usine Prêt à l'emploi	Fusible O N O 7 6 5 4 3 2 1 0 L1 2 L2 0 L3 0 N O PE
PROCEDURE POUR ARRETER UN APPAREIL
ATTENTION AFIN DE PRESERVER LES ELEMENTS CHAUFFANTS, L'ARRET DU VENTILATEUR EST TEMPORISE (s'arrête au bout de 1min 20s) EN CONSEQUENCE, NE PAS COUPER L'ALIMENTATION ELECTRIQUE DIRECTEMENT AU TABLEAU OU EN DEBRANCHANT L'AEROOTHERME. Positionner l'interrupteur du boîter de commande sur "0", attendre l'arrêt du ventilateur, puis couper l'alimentation électrique générale. DéCLENCHEMENT DU THERMOSTAT DE SÉCURITÉ
Cet appeareil est muni d'un thermostat de sécurité à réarmement manuel, tout déclenchement de ce thermostat indique que l'appareil fonctionne dans de mauvaises conditions (trop pris d'une paroi, entrée ou sortie d'air obstruée, ...) ou que l'appareil est défectueux. Pour ré-enclencher ce thermostat, il faut: • Déconnecter l'alimentation électrique. • Vérifier que rien n'entrave la libre circulation de l'air. • Laisser refroidir l'appareil. • Ouvir la boîte de raccordement. • Appuyer sur le bouton rouge situé sur le thermostat au dessus des résistances à l'intérieur de la boîte électrique. • Refermer la boîte et rétablier l'alimentation. En cas de déclenchements repétés, contacter le service après vente.
