Caractéristiques techniques principales Moteur V-twin, 4 temps, refroidi par air et huile
Alimentation Carburant : Essence sans plomb
Capacité du réservoir 20 litres
Puissance maximale 105 ch (77 kW) à 7 500 tr/min
Couple maximal 115 Nm à 5 800 tr/min
Dimensions approximatives Longueur : 2 200 mm, Largeur : 900 mm, Hauteur : 1 400 mm
Poids 245 kg (à sec)
Type de transmission Transmission par arbre
Type de suspension avant Fourche télescopique de 50 mm
Type de suspension arrière Amortisseur réglable
Freins avant Double disque de 320 mm avec étriers à 4 pistons
Freins arrière Disque de 282 mm avec étrier à 2 pistons
Entretien et nettoyage Changement d'huile tous les 10 000 km, vérification des freins et des pneus régulièrement
Pièces détachées et réparabilité Disponibilité de pièces chez les revendeurs agréés
Sécurité Équipement de sécurité recommandé : casque, gants, veste renforcée
Informations générales Modèle adapté pour les longs trajets et le tout-terrain

FOIRE AUX QUESTIONS - STELVIO 1200 4V GUZZI

Quel type d'huile moteur dois-je utiliser pour ma Guzzi Stelvio 1200 4V ?
Il est recommandé d'utiliser de l'huile moteur 10W-60 ou 15W-50 conforme aux spécifications API SG ou supérieure.
Comment vérifier la pression des pneus de ma Guzzi Stelvio 1200 4V ?
Utilisez un manomètre pour pneus pour mesurer la pression lorsque les pneus sont froids. La pression recommandée est de 2,5 bars à l'avant et 2,9 bars à l'arrière.
Que faire si ma Guzzi Stelvio 1200 4V ne démarre pas ?
Vérifiez la batterie, assurez-vous qu'elle est chargée et en bon état. Contrôlez également le relais de démarreur et les fusibles.
Comment régler la chaîne de ma Guzzi Stelvio 1200 4V ?
La tension de la chaîne doit être de 30 à 40 mm de jeu au point le plus bas. Utilisez un clé de 10 pour ajuster le tendeur de chaîne.
Quel est l'intervalle de maintenance recommandé pour ma Guzzi Stelvio 1200 4V ?
Il est recommandé de faire une révision tous les 10 000 km ou au moins une fois par an, selon l'utilisation.
Comment purger le système de freinage de ma Guzzi Stelvio 1200 4V ?
Utilisez un kit de purge pour freins. Commencez par le frein arrière, puis faites l'avant. Assurez-vous que le réservoir de liquide de frein est plein durant le processus.
Comment régler les phares de ma Guzzi Stelvio 1200 4V ?
Pour régler les phares, garez la moto contre un mur à environ 7,5 mètres et ajustez les vis de réglage jusqu'à ce que la lumière soit à la hauteur désirée.
Quel type de carburant dois-je utiliser pour ma Guzzi Stelvio 1200 4V ?
Utilisez de l'essence sans plomb de 95 octanes ou plus.
Comment changer le filtre à air de ma Guzzi Stelvio 1200 4V ?
Retirez le capot du filtre à air, enlevez l'ancien filtre et remplacez-le par un nouveau, puis remettez le capot en place.
Que faire si le témoin de contrôle moteur s'allume sur le tableau de bord ?
Vérifiez les codes d'erreur à l'aide d'un outil de diagnostic. Consultez le manuel pour comprendre le code et effectuer les réparations nécessaires.

Questions des utilisateurs sur STELVIO 1200 4V GUZZI

2 questions sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.

Poser une nouvelle question sur cet appareil

L'email reste privé : il sert seulement à vous prévenir si quelqu'un répond à votre question.

Où se situe le démarreur sur la Stelvio 1200 4V et comment y accéder ?
FAQ fréquente - 15/05/2026
Réponse Notice-Facile

La notice PDF de votre Stelvio 1200 4V ne contient pas de schéma détaillé de la localisation du démarreur. Cependant, voici comment procéder sur ce modèle de motocyclette.

Localisation du démarreur

Sur la Stelvio 1200 4V, le démarreur est situé sous le moteur, côté gauche (côté pignon). Il est accessible après enlever le carénage inférieur et le cache moteur plastique du côté gauche.

Accès et démontage

  • Enlever les 2-3 vis de fixation du cache moteur côté gauche
  • Débrancher le connecteur électrique du démarreur (un connecteur simple à dégager)
  • Retirer les 2-3 boulons M8 de fixation du démarreur sur le bloc moteur
  • Glisser le démarreur vers le bas et l'avant pour le dégager

Nettoyage des charbons

Une fois démonté, ouvrez le démarreur (généralement 2-3 vis à la base du moteur électrique) :

  • Inspectez les deux charbons (petites pièces noires glissantes)
  • Nettoyez délicatement la poussière et les résidus au charbon avec un chiffon sec et doux
  • Vérifiez que les charbons glissent librement sans forcer
  • Contrôlez l'état du collecteur (surface de contact) - il doit être propre et sans traces de corrosion
  • Remontez en respectant l'ordre inverse

Important

Pour plus de précision, consultez le manuel de service complet (disponible en PDF sur cette page notice) qui contient les schémas détaillés et les couples de serrage exacts. Si c'est votre première intervention, n'hésitez pas à demander l'aide d'un mécanicien.

Répondre (soyez le premier)
Pourquoi le démarreur vibre sans faire tourner le moteur et les charbons sont-ils collés ?
FAQ fréquente - 15/05/2026
Réponse Notice-Facile

Diagnostic du problème

Si votre démarreur vibre mais ne fait pas tourner le moteur, même avec une batterie neuve, le problème vient des charbons du démarreur encrassés ou collés. Ce sont des pièces d''usure (petits cylindres de charbon) qui assurent le contact électrique. Quand la poussière de frottement s''accumule sur le collecteur, les charbons ne peuvent plus appuyer correctement et restent bloqués.

Solutions temporaires

  • Débranchez le câble de la batterie pour sécuriser l''intervention
  • Tapez légèrement plusieurs fois sur l''arrière du démarreur (où se trouvent les charbons) avec un marteau en caoutchouc pour décoincer les dépôts
  • Rebranchez la batterie et essayez de démarrer

Cette solution ne fonctionne que temporairement - le problème réapparaîtra rapidement.

Solution durable

Le démarreur doit être nettoyé ou remplacé par un professionnel. Vérifiez que l''hauteur des charbons dépasse 2-3 mm (au lieu des 6 mm normaux lorsqu''ils sont neufs). Si c''est moins, ils doivent être remplacés. Selon la documentation de la Stelvio 1200 4V, l''entretien régulier du démarreur est important pour le bon fonctionnement.

Avant de conclure

La notice signale également de vérifier le relais de démarreur et les fusibles. Comme votre batterie est neuve, assurez-vous que :

  • Le relais de démarreur fonctionne correctement
  • Les fusibles pertinents ne sont pas grillés
  • Les connexions batterie-démarreur ne sont pas oxydées

Si ces vérifications ne résolvent rien, le remplacement du démarreur par un mécanicien agréé Moto Guzzi est la seule solution fiable.

Répondre (soyez le premier)

Téléchargez la notice de votre Moto au format PDF gratuitement ! Retrouvez votre notice STELVIO 1200 4V - GUZZI et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil STELVIO 1200 4V de la marque GUZZI.

MODE D'EMPLOI STELVIO 1200 4V GUZZI

STEL

y

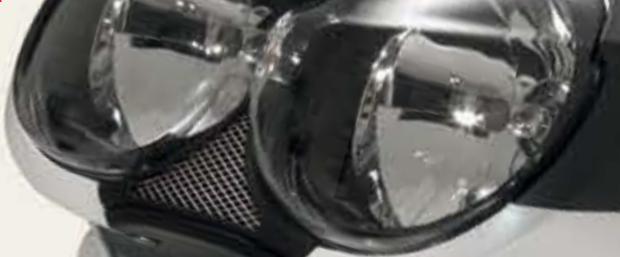

GUZZI STELVIO 1200 4V - 1

GUZZI STELVIO 1200 4V - 2

GUZZI STELVIO 1200 4V - 3

GUZZI STELVIO 1200 4V - 4

GUZZI STELVIO 1200 4V - 5

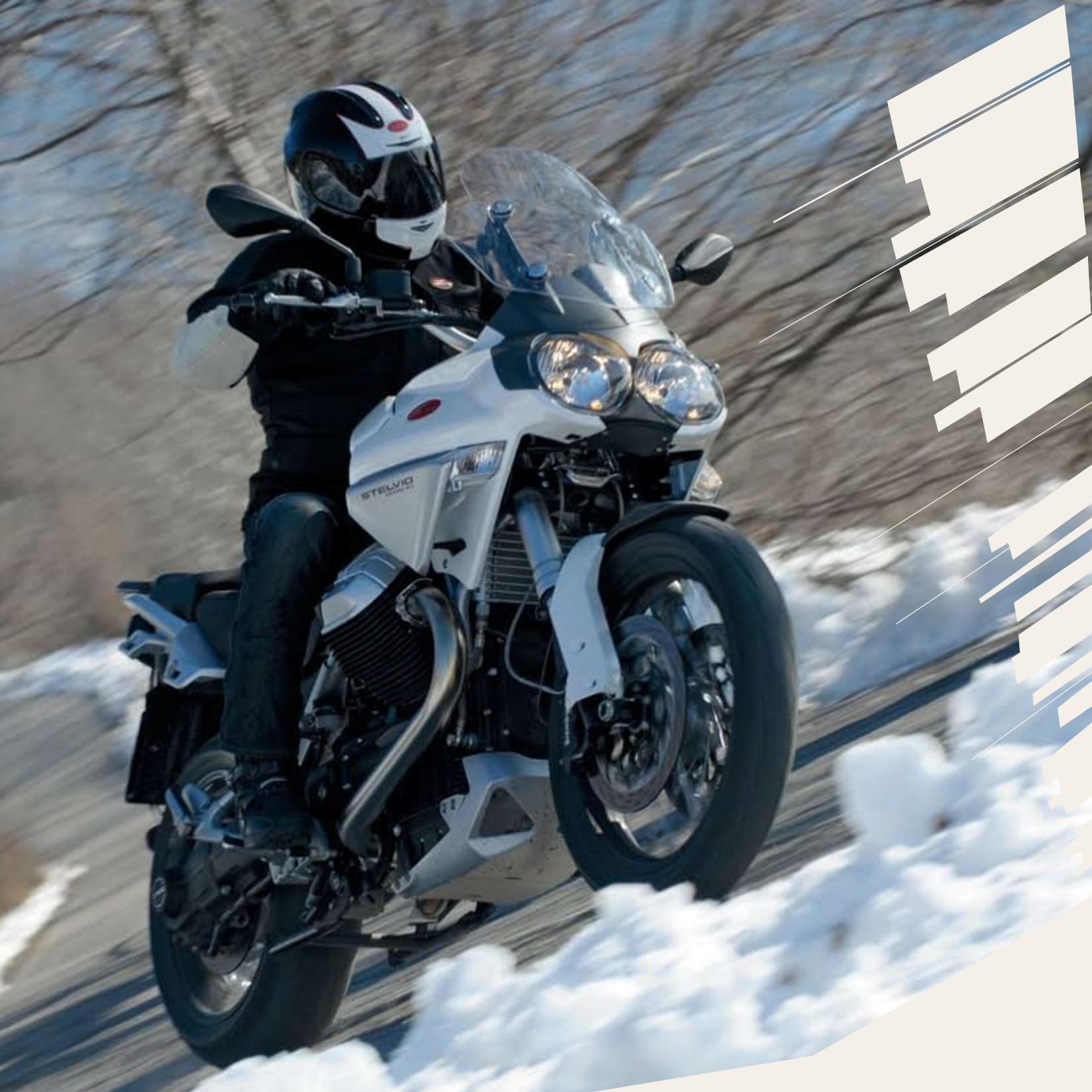

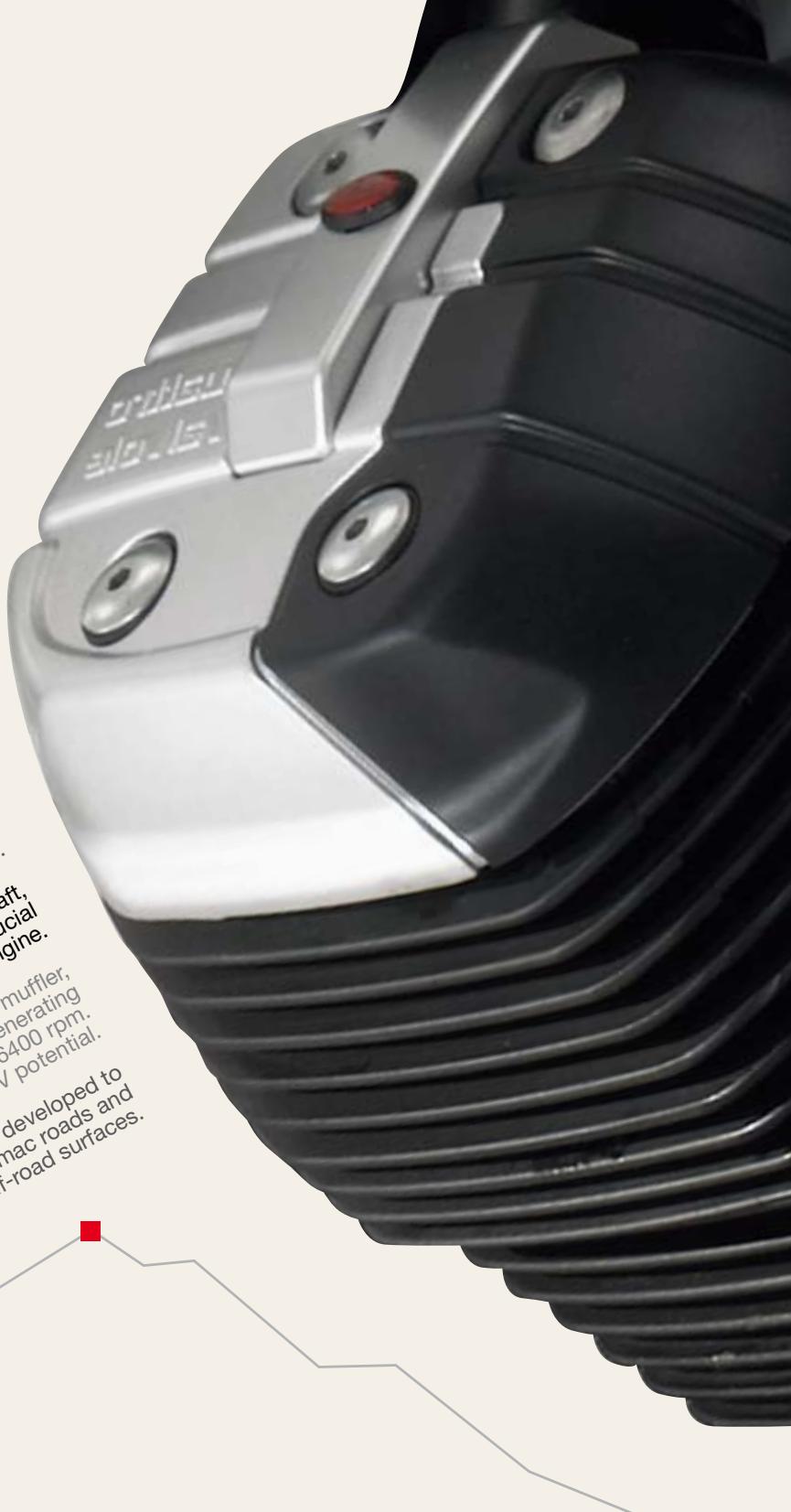

Engine Heights.

Heig

GUZZI STELVIO 1200 4V - Engine Heights. - 1

GUZZI STELVIO 1200 4V - Engine Heights. - 2

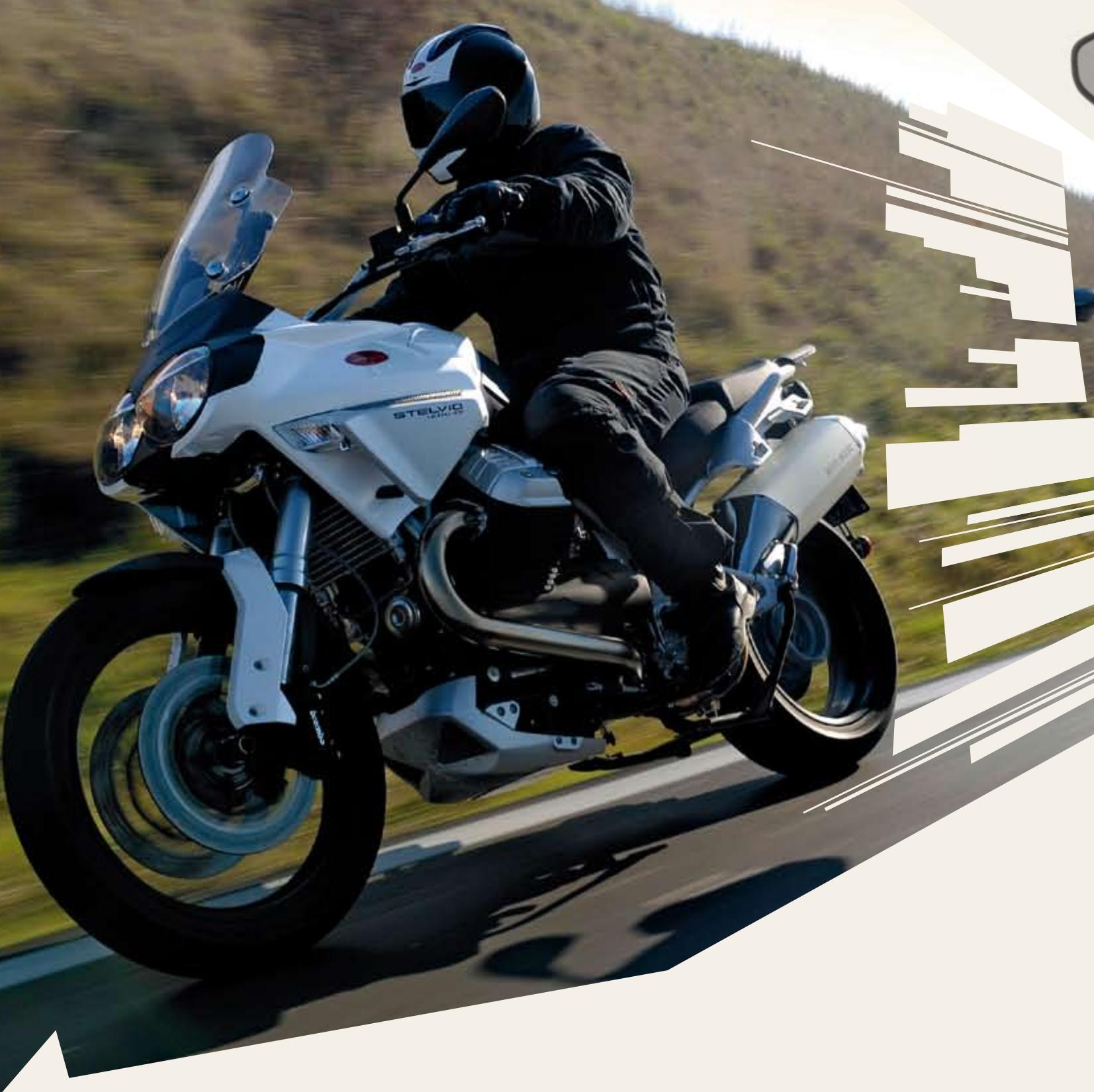

Chassis Peak.

Pee

GUZZI STELVIO 1200 4V - Chassis Peak. - 1

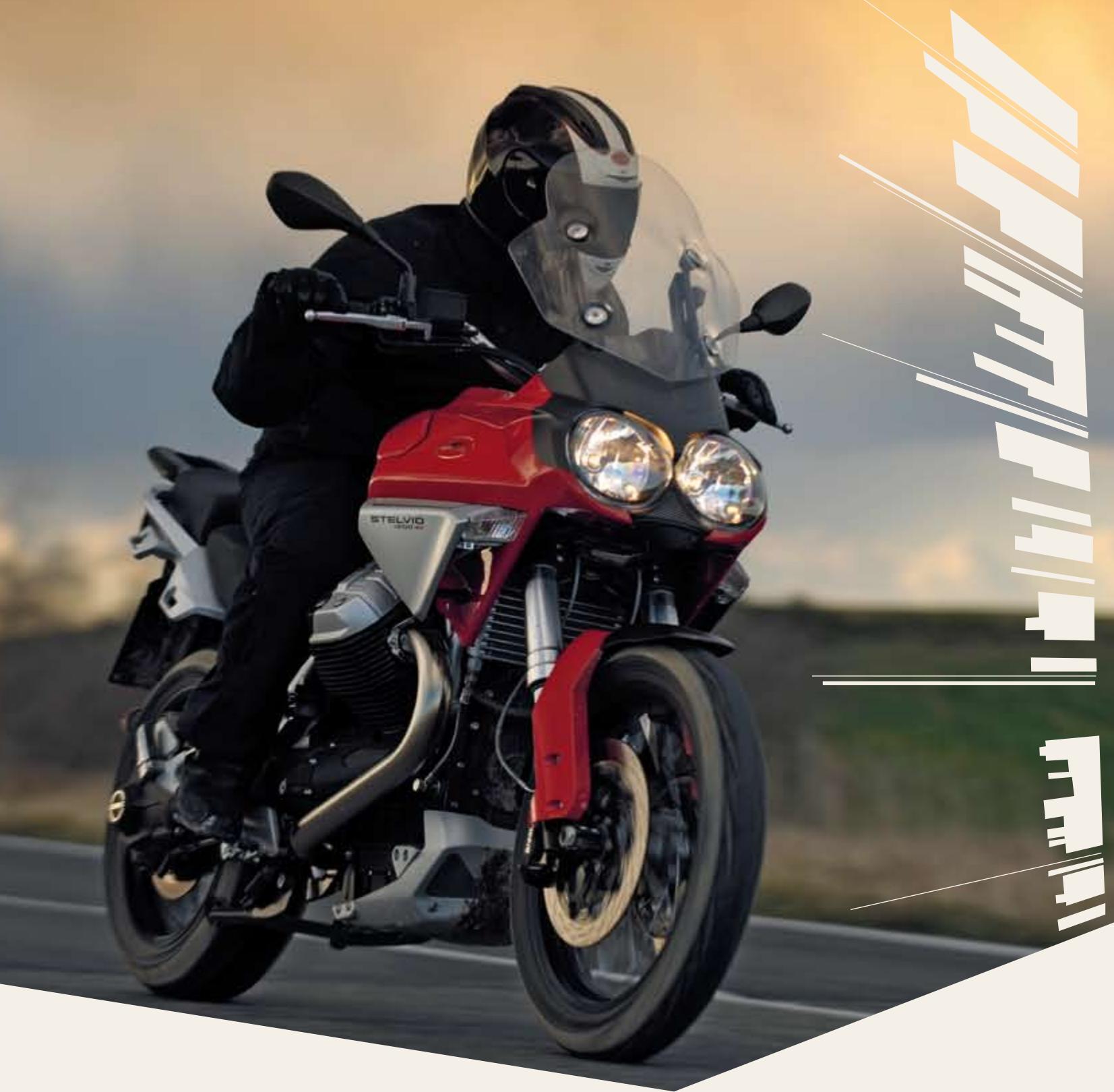

Design Apex

The de

GUZZI STELVIO 1200 4V - Design Apex - 1

GUZZI STELVIO 1200 4V - Design Apex - 2

aannnnnne aannnnnne annnnnne nnnnnnne

e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e
aannnne aannnnnne annnnnne nnnnne
aannnne aannnnnne nnnnne eanennnne
e e e e e e e e e e e e e e e e e e e e e e e e e
e e e e e e e e e e e e e e e e e e e e e e e e

GUZZI STELVIO 1200 4V - Design Apex - 3

GUZZI STELVIO 1200 4V - Design Apex - 4

GUZZI STELVIO 1200 4V - Design Apex - 5

GUZZI STELVIO 1200 4V - Design Apex - 6

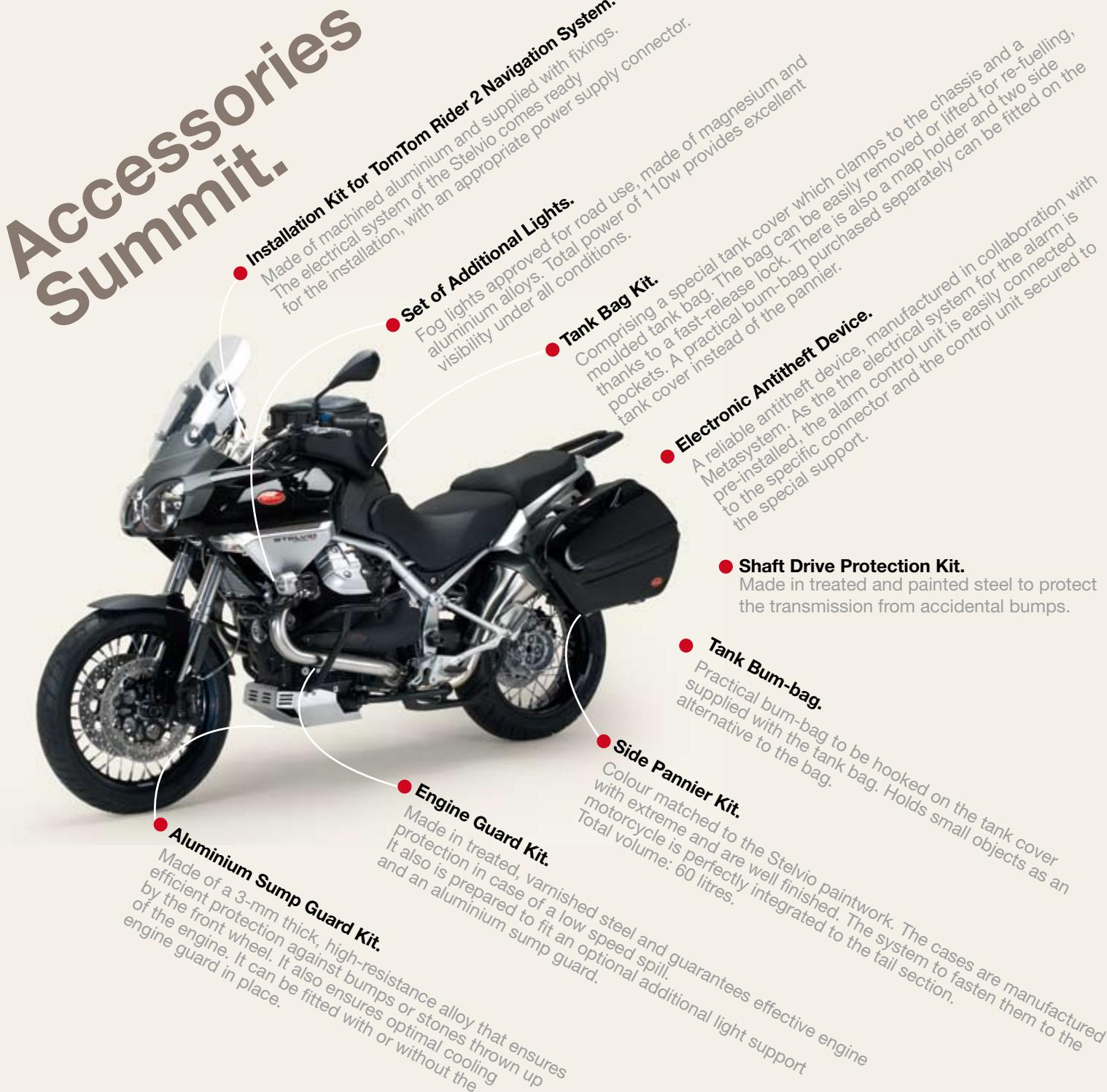

GUZZI STELVIO 1200 4V - Design Apex - 7

GUZZI STELVIO 1200 4V - Design Apex - 8

GUZZI STELVIO 1200 4V - Design Apex - 9

GUZZI STELVIO 1200 4V - Design Apex - 10

GUZZI STELVIO 1200 4V - Design Apex - 11

Technical specification.

Engine: 90^ V-twin engine, 4 valves per cylinder.

Capacity: 1,151 cc

Maximum power: over 77 kW (105 CV) at 7,500 rpm.

Maximum torque: over 11 kgm at 6,400 rpm.

Exhaust system: stainless steel, 2-in-1 type, 3-way catalytic converter with lambda probe (Euro 3).

Gearbox: 6 speeds.

End transmission: compact reactive shaft drive system called CA.R.C; double joint and floating bevel gear pair, ratio 12/44 = 1:3.666.

Front suspension: fork with 50-mm inverted stems, fully adjustable (spring preload, hydraulic compression and rebound damping) with radially-mounted brake caliper.

Rear suspension: single arm with rising-rate leverage, single shock absorber with hydraulic rebound damping adjustment and easy spring preloading set screw.

Front brake: double stainless steel floating disc, 0320mm radial calipers with 4 opposed pistons.

Rear brake: fixed stainless steel disc, 0282mm floating caliper with 2 parallel pistons.

Tyres: 110/80 R19" Tubeless (front) - 180/55 R17" Tubeless (rear).

Length: 2,250 mm.

Width: 1,025 mm.

Height: 1,475 mm.

Fuel tank capacity: 18 litres.

Kerb weight: 251 kg.

GUZZI STELVIO 1200 4V - Technical specification. - 1

Guzzi Black

GUZZI STELVIO 1200 4V - Technical specification. - 2

Lunar White

GUZZI STELVIO 1200 4V - Technical specification. - 3

Red Corsa

GUZZI STELVIO 1200 4V - Technical specification. - 4

www.motoguzzi.it
