MODE D'EMPLOI OVATOR S-600 NAIM1

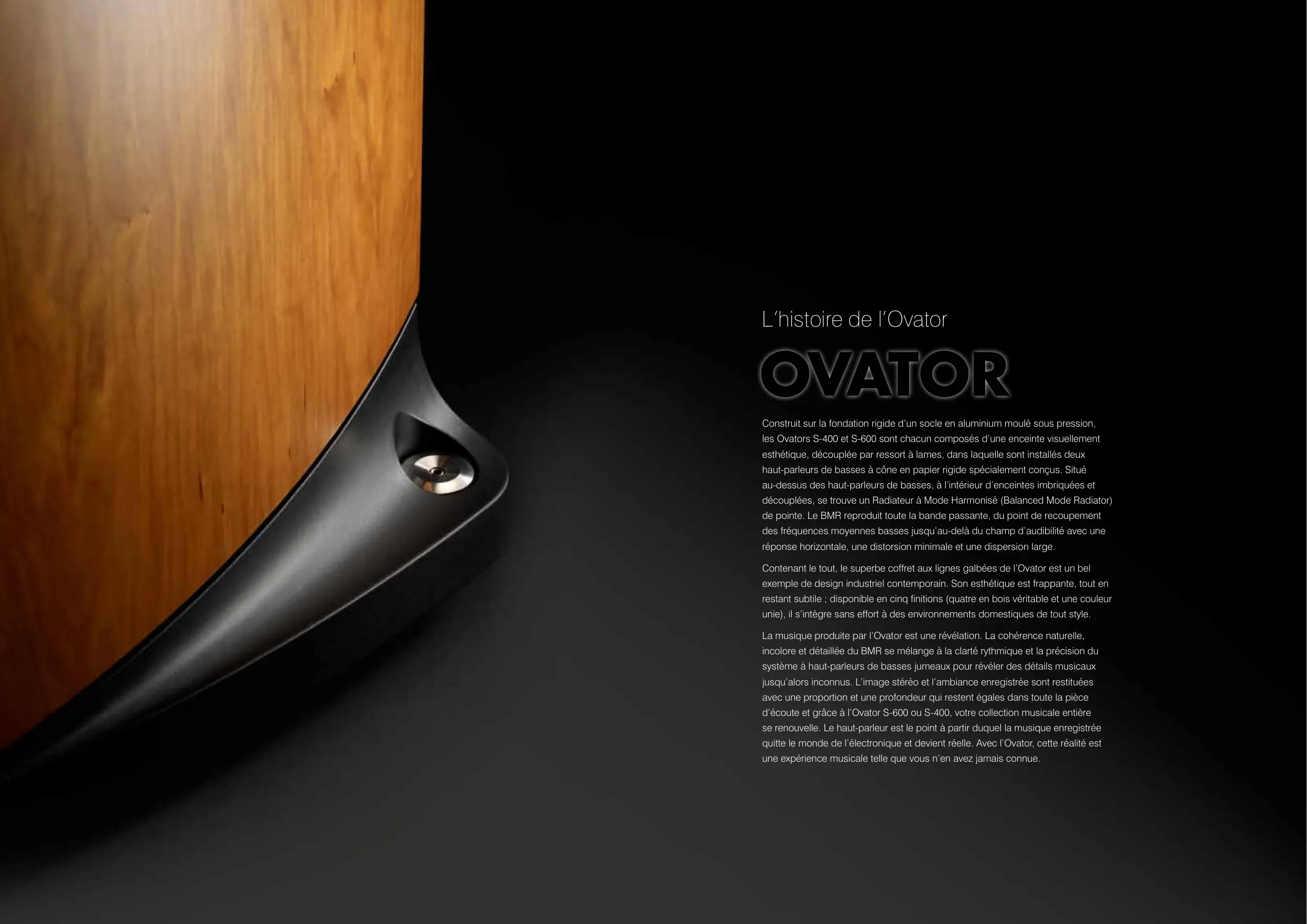

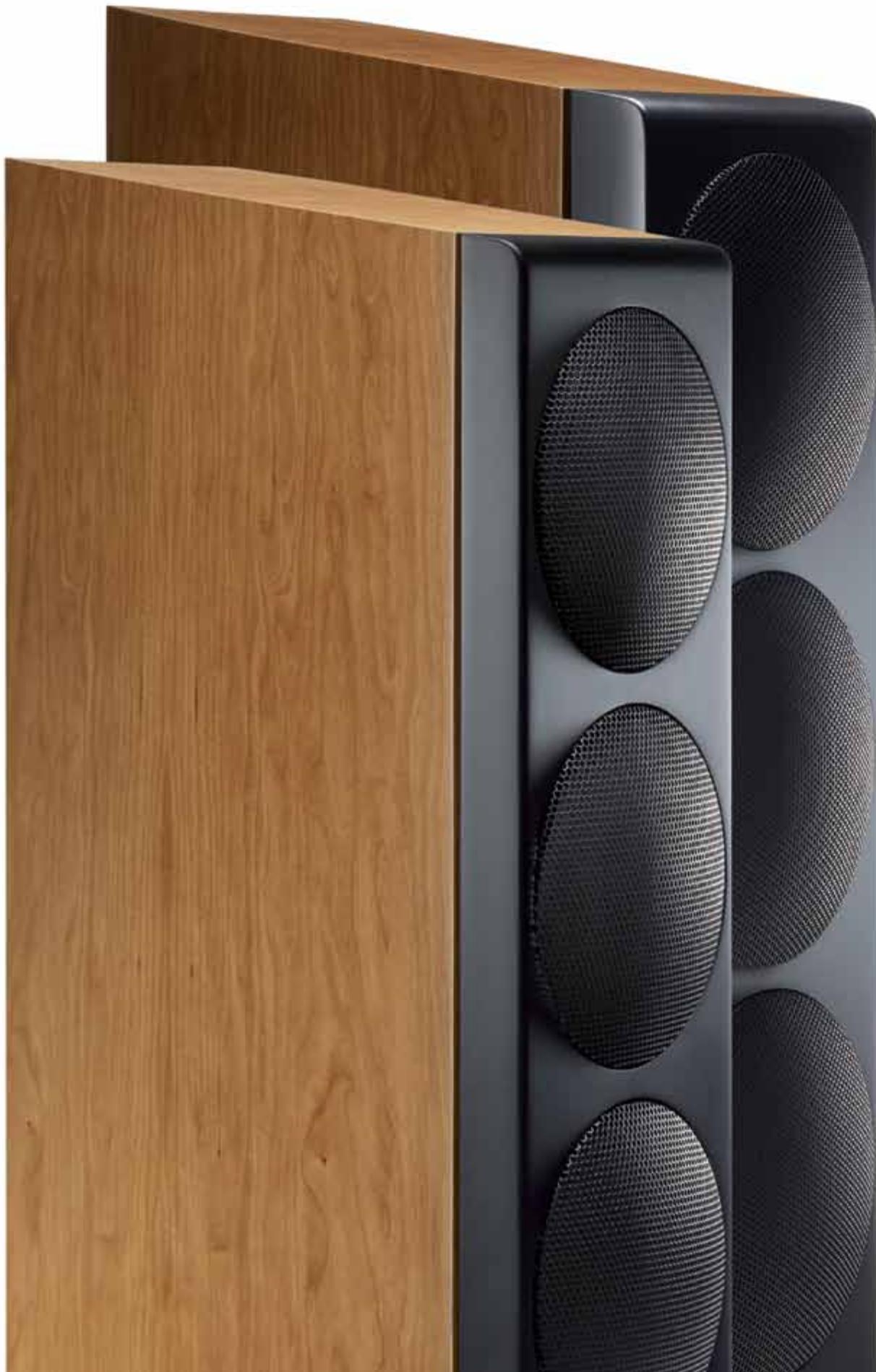

L'histoire de l'Ovator
OVATOR
Construit sur la fondation rigide d'un socle en aluminium moulé sous pression, les Ovators S-400 et S-600 sont chacun composés d'une enceinte visuellement esthétique, découverte par ressort à lames, dans laquelle sont installés deux haut-parleurs de basses à cône en papier rigide spécialément conçus. Situé au-dessus des haut-parleurs de basses, à l'intérieur d'enceintes imbriquées et découvertes, se trouve un Radiateur à Mode Harmonisé (Balanced Mode Radiator) de pointe. Le BMR produit toute la bande passante, du point de recoupement des fréquences moyennes basses jusqu'à-delà du champ d'audibilité avec une réponse horizontal, une distorsion minimale et une dispersion large.
Contenant le tout, le superbe coffret aux lignes galbées de l'Ovator est un bel exemple de design industriel contemporain. Son esthétique est frappante, tout en restant subtile ; disponible en cinq finitions (quatre en bois veritable et une couleur unie), il s'intègre sans effort à des environnements domestiques de tout style.
La musique produit par l'Ovator est une réélation. La cohérence naturelle, incolore et détaillée du BMR se mélange à la clarté rythmique et la précision du système à haut-parleurs de basses jumeaux pour révélé des détails musicaux jusqu'àlors inconnus. L'image stéreo et l'ambiance enregistrée sont restituees avec une proportion et une profondeur qui restent égales dans toute la piece d'écoute et grâce à l'Ovator S-600 ou S-400, votre collection sociale entière se renouvelle. Le haut-parleur est le point à partir duquel la musique enregistrée quitte le monde de l'électronique et devient réelle. Avec l'Ovator, cette réalité est une expérience musicale telle que vous n'en avez jamais connue.
OVATOR
La gamme
Commencée avec le S-600, auquel vient s'ajouter maintainant le S-400, la gamme
Ovator est le résultat d'un programme de développement de quatre ans et
représente à la fois une nouvelle expression du savoir-faire de Naim en ingénierie
des enceintes acoustiques et une avancée technologique qui redéfinit les règles de
base de I'electro-acoustique.
S-600
Avec des haut-parleurs de basses jumeaux de 200mm et un BMR de 85mm dans
une enceinte de 60 litres, le S-600 est conçu pour des grandes pieces d'écoute
et pour être utilisé avec des amplificateurs Naim d'échelon supérieur. Grace à un
extension des basses qui va jusqu'à 28 Hz et des niveaux maximum qui rendent
pleinement justice au dynamisme de la musique live, le S-600 représenté le nec plus
ultra de la musique en large bande passante.
S-400
Avec des haut-parleurs de basses jumeaux de 165mm et un BMR de 46mm dans
une enceinte de 40 litres, le S-400 est conçu pour des pieces d'écoute plus petite
et pour être utilisé avec des amplificateurs Naim moins ambitieux. La réponse en
basse fréquence atteint tout de même 36 Hz et le S-400 ne le cède en rien au S-600
en termes de dynamique et de niveau maximum. Mais il cede tout à la musique.
Le BMR (Balanced Mode Radiator) de l'Ovator est le résultat de plusieurs années de développement et de fabrication. La conception d'un tel haut-parleur exige un gros effort intellectuel et sa fabrication requiert une Specification et un contrôle des caractéristiques physiques de ses composants extraordinaire précis. Le concept de base du BMR est de trouver un moyen pratique de produit la sortie acoustique, en théorie linéaire et à large bande, d'une membrane vibrant librement. En pratique, cela est obtenu en fixant des masselottes d'équilibrage à une membrane contrainte à des endroits soignement calculés. Cette sorte d« harmonisation » modifie le comportement vibrationnel de la membrane de sorte qu'elle fonctionne simultanément en modes pistonique et vibrationnel pour générer une sortie acoustique à large bande avec réponse horizontal, dispersion constante et distorsion faible. Grâce à la performance exceptionnelle inherente au BMR et à l'absence de toute discontinuité entre fréquences de recoupement moyennes/hautes, il ne vous faudra pas longtemps pour appréciencer le haut niveau de cohérence musicale, de synchronisation et de clarté de l'Ovator.

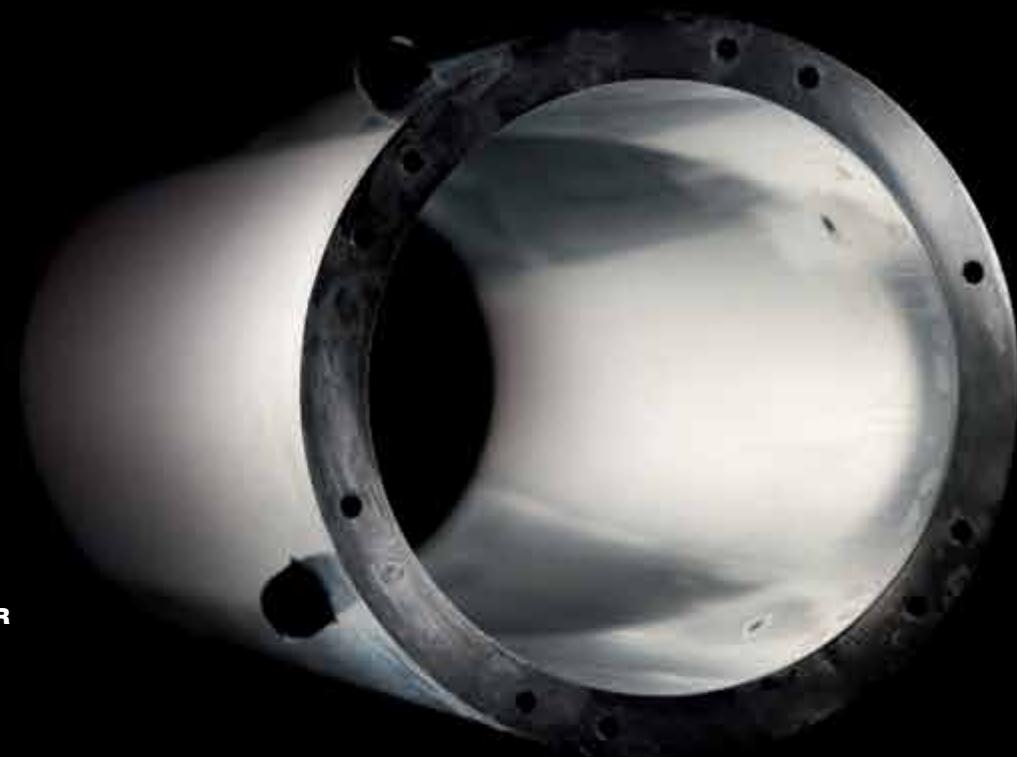

Les BMR du S-600 et du S-400 sont isolés dans des enceintes imbriquées : un tube en aluminium filé d'une épaissur de paroi de 12,7mm dans le ca du S-600 et un tube composite d'une épaissur de paroi de 10mm dans celui du S-400. Les tubes d'isolement des BMR du S-600 et du S-400 s'étendent sur toute la profondeur de l'enceinte et sont replis de matériel d'amortissement sélectionné par analyse technique et écoute critique.
Enceinte isolatrice du BMR

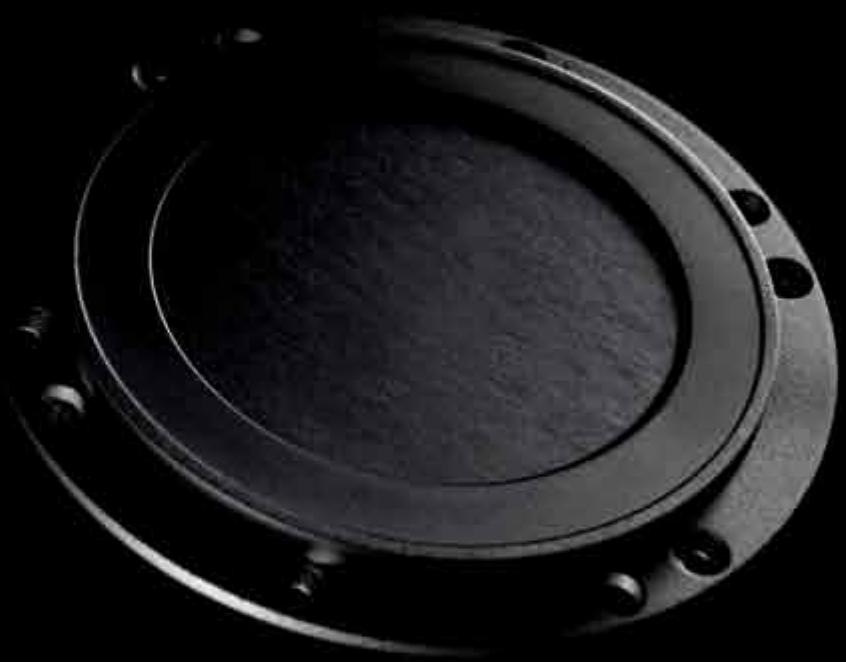

Les haut-parleurs BMR du S-600 et du S-400
comportent une membrane
à nids d'abeille pilotée par
une bobine acoustique
immerge dans un système
de double aimant néodyme
optimise par éléments finis
pour une linéarité parfaite.
Le chassin moulé sous
pression fournit la rigidity
necessaire pour assurer que
chaque détaill musical est
reproduit avec précision.
Haut-parleur BMR

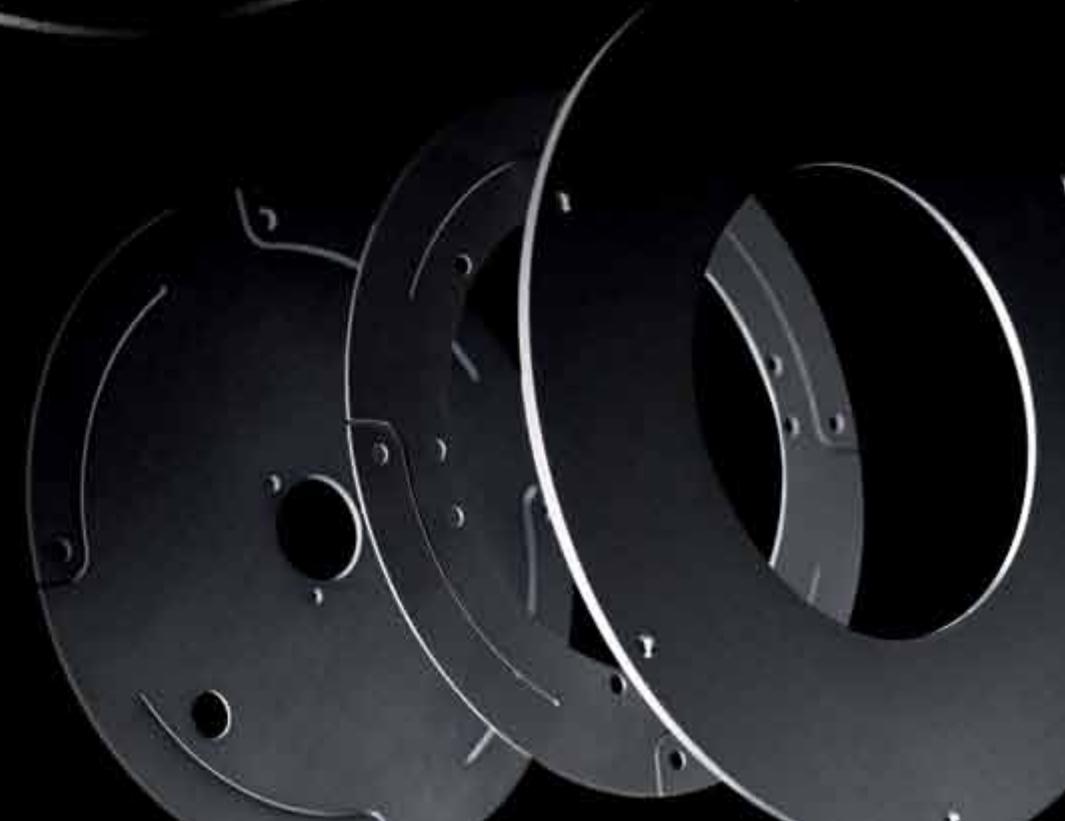

Le module BMR du S-600, comprenant le haut-parleur et son enceinte, est suspendu a l'intérieur de I'enceinte principale par des reissorts à lames circulaires avant et arrriere en duralumin, tandis que le BMR du S-400 comporte un système de suspension en elastomere de haute qualite. L'iso1ation qui residue de ces deux systèmes decouple a une frquence inférieure de plusieurs octaves a la bande passante du BMR.
Suspension du BMR

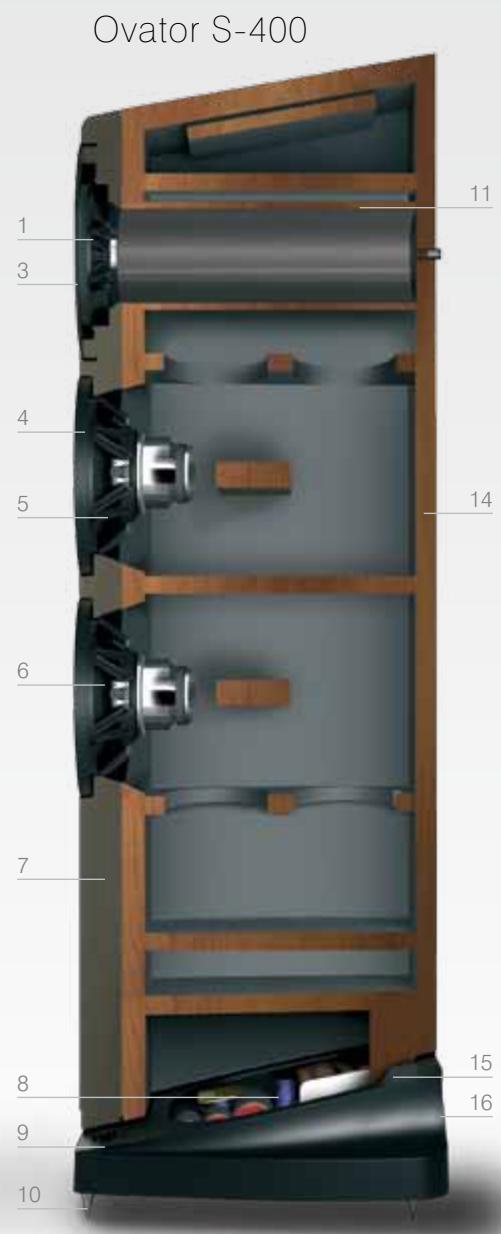

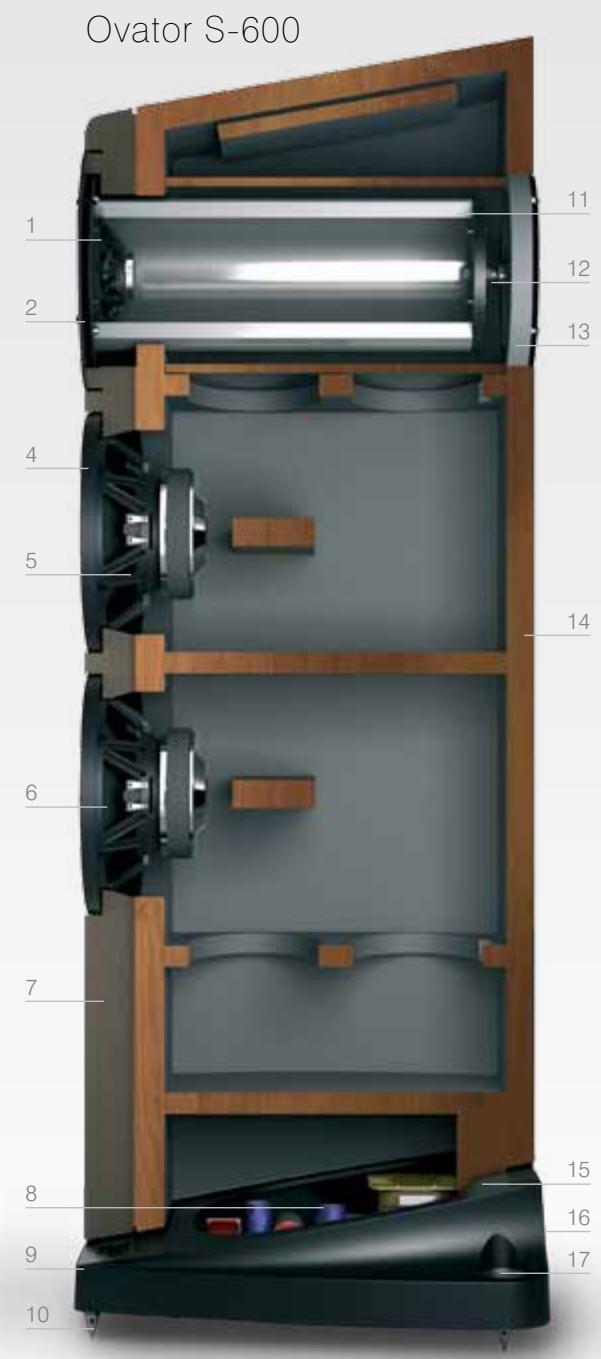

A l'intérieur de l'Ovator
1 Haut-parleur BMR (Balanced Mode Radiator) pour les fréquences moyennes et hautes
2 Plaque de suspension avant du BMR
3 Système de découplage en elastomère
4 Grilles rigides à haut pourcentage de surface ouverte
5 Chassin de haut-parleur moulé sous pression avec section arrrière triangulaire conque par analyse par éléments finis
6 Haut-parleur de basses avec moteur optimisé par ordinateur
7 Ecran acoustique à faible diffraction
8 Filtre répartiteur modélisé par ordinateur
9 Socle moulé sous haute pression
10 Pointes en acier inoxydable trempe
11 Tube isolant du BMR
12 Systeme de suspension du BMR pour réduire le couplage parasite
13 Plaque de suspension arriere du BMR
14 Coffret à panneau multicomposite avec amortisseur de masse et renforcement interne
15 Ressort à lames découplante entre enceinte et socle
16 Système de bornes d'entrée spécialement conçu
17 Système d'ajustement des pointes arrières

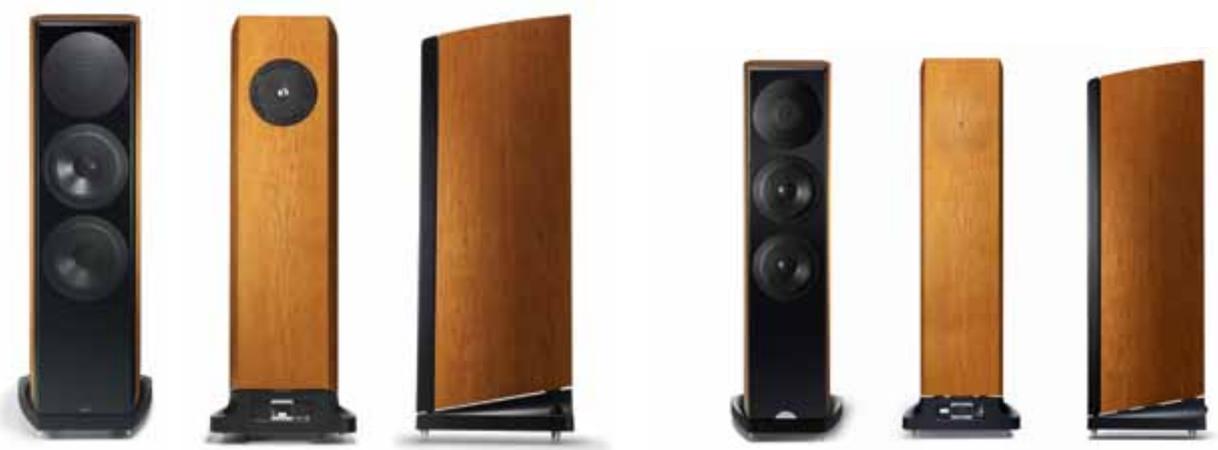

Spécifications
Ovator S-600
| Réponse en fréquence (en salle) | 28 Hz - 35 kHz |
| Sensibilité | 88 dB pour 2,83 V RMS |
| Impédance nominale | 4 Ω (impédance minimale : 3,2 Ω) |
| Puisssance d'amplification recommendée | 25 - 150 W (8 Ω) |
| Poids | 61 Kg |
| Dimensions (pointes et grilles inclues) | 1168 x 401 x 434mm (HxLxD) |
Ovator S-400
| Réponse en fréquence (en salle) | 36 Hz - 35 kHz |
| Sensibilité | 88 dB pour 2,83 V RMS |
| Impédance nominale | 4 Ω (impédance minimale : 3,8 Ω) |
| Puisssance d' amplification recommangée | 25 - 130 W (8 Ω) |
| Poids | 31 Kg |
| Dimensions (pointes et grilles inclues) | 1060 x 330 x 345mm (HxLxD) |

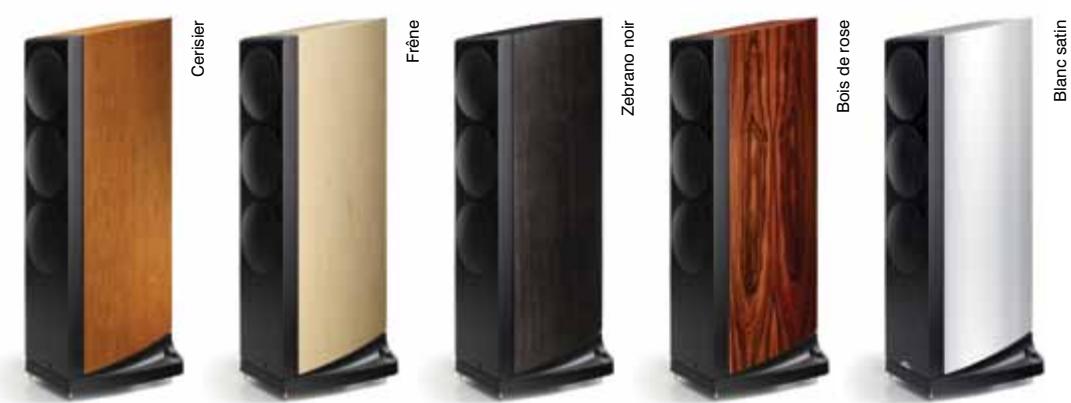

Finitions dispensibles*
*Veuillez noter qu'en raison de la nature du bois, les finitions réelles peuvent l'égèrement différer de celles photographées.
