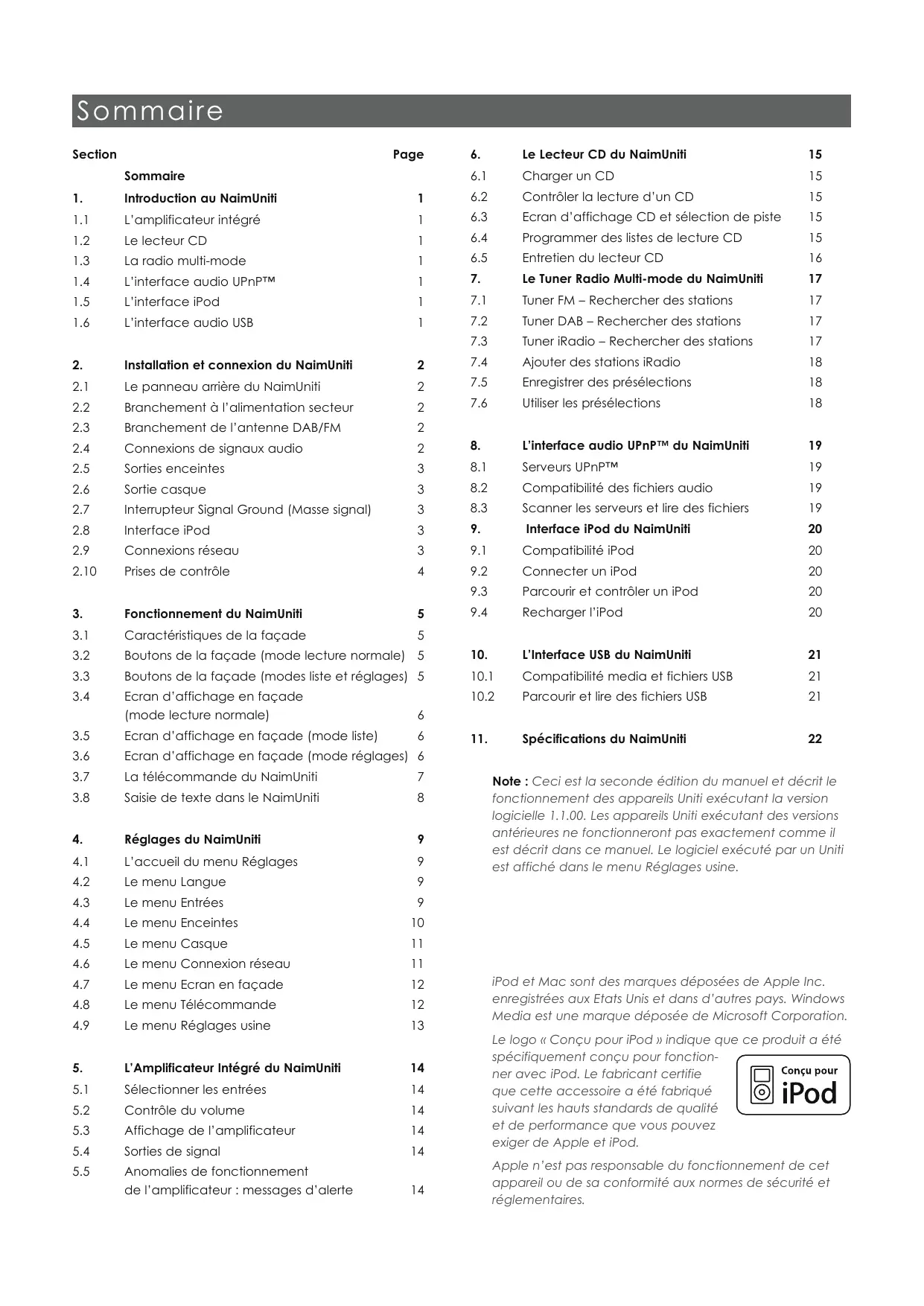

MODE D'EMPLOI NA-IMUNITI NAIM1

1.1 L'amplificateur intégré 1 1.2 Le lecteur CD 1 1.3 La radio multi-mode 1 1.4 L'interface audio UPnP 1.5 L'interface iPod 1.6 L'interface audio USB

2. Installation et connexion du NaimUniti 2

2.1 Le panneau arrière du NaimUniti 2 2.2 Branchement à l'alimentation secteur 2.3 Branchement de l'antenne DAB/FM 2.4 Connexions de signaux audio 2.5 Sorties enceintes 2.6 Sortie casque 2.7 Interrupteur Signal Ground (Masse signal) 2.8 Interface iPod 2.9 Connexions réseau 2.10 Prises de contrôle

3. Fonctionnement du NaimUniti 5

3.1 Caractéristiques de la façade 5 3.2 Boutons de la façade (mode lecture normale) 5 3.3 Boutons de la façade (modes listé et réglages) 5 3.4 Écran d'affichage en façade (mode lecture normale) 6 3.5 Écran d'affichage en façade (mode liste) 6 3.6 Écran d'affichage en façade (mode réglages) 6 3.7 La télécommande du NaimUniti 7 3.8 Saisie de texte dans le NaimUniti 8

4. Réglages du naimuniti 9

4.1 L'accueil du menu Réglages 9 4.2 Le menu Langue 9 4.3 Le menu Entrées 9 4.4 Le menu Enceintes 10 4.5 Le menu Casque 11 4.6 Le menu Connexion réseau 11 4.7 Le menu Écran en façade 12 4.8 Le menu Télécommande 12 4.9 Le menu Réglages usine 13

5. L'amplificateur intégré du NaimUniti 14

5.1 Sélectionner les entrées 14 5.2 Contrôle du volume 14 5.3 Affichage de l'amplificateur 14 5.4 Sorties de signal 14 5.5 Anomalies de fonctionnement de l'amplificateur : messages d'alerte 14

6. Le lecteur CD du naimuniti 15

6.1 Charger un CD 15 6.2 Contrôler la lecture d'un CD 15 6.3 Écran d'affichage CD et sélection de piste 15 6.4 Programme des listes de lecture CD 15 6.5 Entretien du lecteur CD 16

7. Le tuner radio multi-mode du naimuniti 17

7.1 Tuner FM - Rechercher des stations 17 7.2 Tuner DAB - Rechercher des stations 17 7.3 Tuner iRadio - Rechercher des stations 17 7.4 Ajouter des stations iRadio 18 7.5 Enregistrer des présélections 18 7.6 Utiliser les présélections 18

8. L'interface audio upnp™ du naimuniti 19

8.1 Serveurs UPnP™ 19 8.2 Compatibility des fichiers audio 19 8.3 Scanner les serveurs et découvrir les fichiers 19

9. Interface ipod du naimuniti 20

9.1 Compatibility iPod 20 9.2 Connecter un iPod 20 9.3 Parcourir et contrôler un iPod 20 9.4 Recharger l'iPod 20

10. L'interface USB du naimuniti 21

10.1 Compatibility media et fichiers USB 21 10.2 Parcourir et lire des fichiers USB 21

11. Spécifications du naimuniti 22

Note : Ceci est la seconde édition du manuel et décrit le fonctionnement des appareils Uniti exécutant la version logicielle 1.1.00. Les appareils Uniti exécutant des versions antérieures ne fonctionneront pas exactement comme il est décrit dans ce manuel. Le logiciel exécuté par un Uniti est affiché dans le menu Réglages usine.

iPod et Mac sont des marques déposées de Apple Inc. enregistrées aux États-Unis et dans d'autres pays. Windows Media est une marque déposée de Microsoft Corporation.

Le logo « Conçu pour iPod » indique que ce produit a été

spécifiquement conçu pour fonctionner avec iPod. Le fabricant certifie que cet accessoire a été fabriqué suivant les hauts standards de qualité et de performance que vous pouvez exiger de Apple et iPod.

Apple n'est pas responsable du fonctionnement de cet appareil ou de sa conformité aux normes de sécurité et réglementaires.

1. Introduction au naimunifi

Le NaimUniti est un produit hautement performant qui récompensera le temps et les efforts que vous consacrèz à son installation et son réglage. Nous vous recommandons vivement la lecture de ce manuel. Le NaimUniti comporte en fait six éléments séparés. Chacun d'eux est présenté dans les paragraphes suivants et décrit ultérieurement en détail dans les sections 5 à 10. Ces éléments sont les suivants :

Un amplificateur stéréo intégré Un lecteur CD Une radio multi-mode Une interface audio UPnP™ Une interface iPod Une interface audio USB

présents ci-dessous et entièrement décrits en Section 5 presented ci-dessous et entièrement décrits en Section 6 presented ci-dessous et entièrement décrite en Section 7 presented ci-dessous et entièrement décrite en Section 8 presented ci-dessous et entièrement décrite en Section 9 presented ci-dessous et entièrement décrite en Section 10

Précédant les sections décrivant les éléments du NaimUniti, la Section 2 couvre son installation, la Section 3 décrit son interface utilisateur et la Section 4 décrit son réglage.

1.1.1 Entrées

Le NaimUniti comporte un préamplificateur audio qui fournit cinq entrées analogiques et cinq entrées numériques audio externes S/PDIF. Le préamplificateur accepte aussi des entrées internes du lecteur CD intégré et du tuner DAB/FM du NaimUniti.

En plus des signaux d'entrée analogiques et numériques conventionnels, le préamplificateur du NaimUniti peut recevoir les entrées externes périphériques suivantes :

• iPod via une interface Apple iPod
• clé USB via une interface USB
• radio Internet et serveurs plug and play universels (UPnP™) via une prise de réseau Ethernet ou une connexion réseau Wi-Fi.

1.1.2 Sorties de signal

Le préamplificateur du NaimUniti fournit les sorties de signal analogique suivantes :

• une sortie ligne (avant contrôle du volume)
• deux sorties caisson de graves mono non-filtrées (après contrôle du volume)
• une sortie préamplificateur (après contrôle du volume)
• une sortie casque (après contrôle du volume).

1.1.3 Contrôles

Le préamplificateur du NaimUniti fournit le contrôle du volume, de la balance, de la sélection d'entrées et de la sourdine à partir de sa façons ou de la télécommande fournie.

1.1.4 Sorties enceinte

Un amplificateur de puissance stéréo de 50 Watts par canal sur 8 Ohms est incorporé au NaimUniti. L'amplificateur de puissance est conçu pour piloter une paire d'enceintes à partir des prises sur le panneau arrière du NaimUniti.

1.2 Le lecteur CD

Le NaimUniti comporte un lecteur CD basé sur le même tiroir pivotant et le même principe de transport utilisés dans les autres lecteurs CD de Naim. Le transport est capable

de lire les CD Red Book standard et les disques CDR. Les pistes peuvent être lues dans un ordre programmé ou aléatoire.

1.3 La radio multi-mode

La radio multi-mode du NaimUniti combine un tuner FM/DAB (Digital Audio Broadcasting) et un lecteur de radio Internet (iRadio). Au total, 40 stations de radio pour les trois modes peuvent être enregistrées comme présélections. En mode DAB et FM, le NaimUniti balaye les bandes de transmission respectives pour rechercher les stations. En mode iRadio, le NaimUniti reçoit des flux de données et une liste des stations de radio disponibles d'un serveur internet dédié. iRadio nécessite un accès à Internet à haut débit via une connexion réseau domestique.

Le module DAB du NaimUniti possède des capacités complètes d'affichage des programmes et des stations. Le module FM est entièrement compatible RDS (Radio Data System).

Note: Les émissions DAB et RDS ne sont pas disponibles dans tous les territoires.

Le NaimUniti peut se connecter à un réseau domestique et lire des fichiers audio stockés sur des serveurs UPnP™.

1.5 L'interface ipod

Le NaimUniti comporte une prise d'interface iPod sur son panneau arrière qui permet à des fichiers audio stockés sur un iPod d’être lus, ainsi que de commander l'iPod par l'intermédiaire de la façons ou de la télécommande du NaimUniti. La prise d'interface iPod peut aussi être utilisée pour recharger la batterie de l'iPod. Un câble Naim n-Link, disponible séparément, est nécessaire pour connecter l'iPod au NaimUniti.

1.6 L'interface audio USB

Le NaimUniti comporte une prise d'interface USB sur sa façade qui permet à des fichiers audio stockés sur une clé USB d'être sélectionnés et lus.

2. Installation et connexion du NaimUniti

Le NaimUniti doit être installé sur un support prévu à cet effet. Ne le posez pas directement sur le dessus d'un autre appareil et assurez-vous qu'il est bien ventilé. Veillez à ce qu'il soit bien de niveau. Il doit être installé dans son emplacement final avant le branchement des câbles ou la mise sous tension. Le NaimUniti n'a pas de mode veille et est conçu pour être laissé sous tension.

La vis de transport en dessous du boîtier du NaimUniti doit être enlevée avant utilisation et remise en place si l'appareil doit être déplacé. Cette vis de transport ne doit être utilisée avec aucun autre appareil Naim. Manipulez le NaimUniti avec beaucoup de soin une fois que la vis de transport a été enlevée.

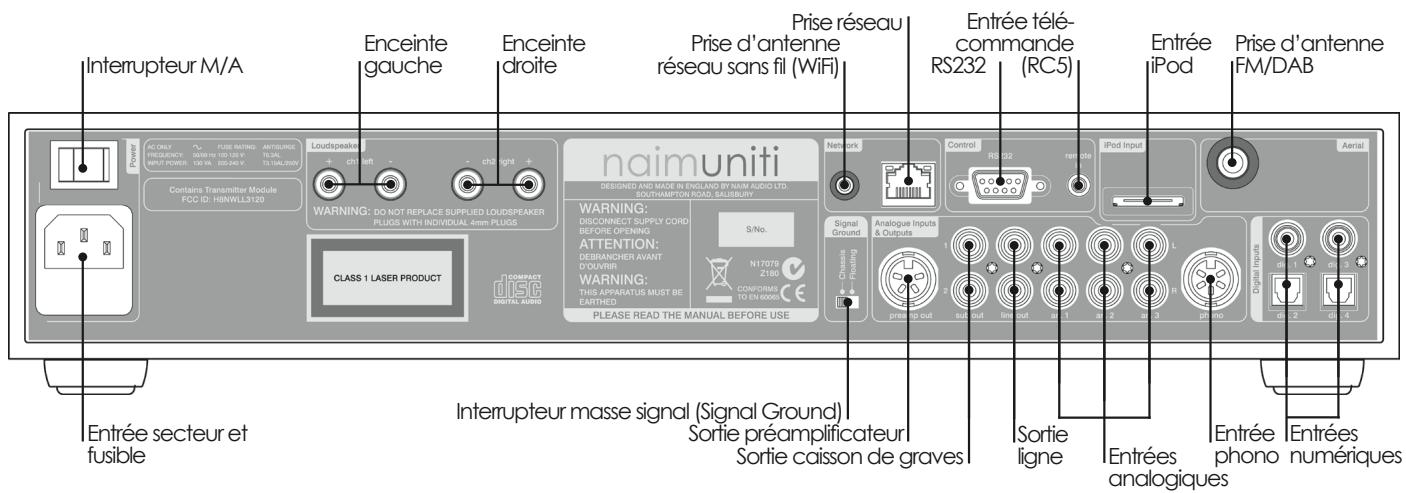

Le branchement du NaimUniti à l'alimentation secteur et à une variété de périphériques et sources audio est décrit dans les paragraphes suivants. Le diagramme 2.1 illustre les prises de branchement du panneau arrière du NaimUniti.

2.2 Branchement à l'alimentation secteur

Branchez le NaimUniti à une prise d'alimentation secteur en utilisant soit le câble secteur fourni soit un câble Naim Power-Line.

2.3 Branchement de l'antenne dab/fm

Afin de diffuser un son radio DAB et FM de grande qualité, le Naim Uniti nécessite un signal radio puissant, libre d'interférence. La prise d'antenne DAB/FM sur son panneau arrière doit être connectée par un câble coaxial à faibles pertes à une antenne appropriée. L'antenne doit être montée à l'écart de gros obstacles et le plus haut possible, idéalement sur un toit.

Note : Notre revendeur local devrait pouvoir vous conseiller sur le choix d'une antenne appropriée et d'un installateur.

2.4.1 Entrées de signal audio

Le NaimUniti fournit cinq entrées analogiques stéréo et cinq entrées numériques S/PDIF, y compris une prise d'entrée mixte analogue/numérique. Le branchement aux entrées se fait grâce à divers types de prises. Dans le tableau suivant est dressée une liste des entrées et de leur type de prise :

Entrée	Type	Prise
an.1	analogue	RCA phono
an.2	analogue	RCA phono
an.3	analogue	RCA phono
phono	analogue	DIN 5 broches à 240°
façade	analogue	jack 3,5mm
	optique numérique	jack 3,5mm optique
dig.1	numérique	coaxiale (phono)
dig.2	numérique	Toslink (optique)
dig.3	numérique	coaxiale (phono)
dig.4	numérique	Toslink (optique)

Note : La prise DIN Phono comporte une sortie alimentation électrique qui peut alimenter un préamplificateur phono Naim. Une platine tourne-disque ne peut pas être utilisée avec le NaimUniti sans un préamplificateur phono externe.

Note : La prise jack analogique/numérique de la façade accepte à la fois les connecteurs analogiques 3,5mm conventionnels et les connecteurs numériques optiques mini-Toslink. Elle identifiera automatiquement le type de connecteur inséré et traitera le signal de façon appropriée.

Utilisez toujours des câbles d'interconnexion de haute qualité pour connecter les sources aux entrées du NaimUniti.

2.4.2 Sorties de signal audio

Le NaimUniti fournit des sorties de signal audio pour une diversité d'applications. Le branchement aux sorties se fait grâce aux types de prises énumérés dans le tableau suivant :

Prise

Preamp out

Analogue stéréo

DIN 4 broches

Sub out 1

Analogue mono

RCA phono

Sub out 2

Analogue mono

RCA phono

Line out

Analogue stéréo

RCA phono

Note : La sortie preamp est destinée au branchement à un amplificateur de puissance supplémentaire ou amélioré. La sortie est prélevée après le contrôle de volume du NaimUniti et un amplificateur de puissance qui lui est connecté réagira donc aux changements de volume du NaimUniti. La sortie reflète toujours le signal d'entrée sélectionné.

Note : Les deux sorties caissons de graves sont mono et non-filtrées. Elles sont prélevées après le contrôle de volume du NaimUniti et les caissons de graves qui lui sont connectés réagiront donc aux changements de volume du NaimUniti. Les sorties reflètent toujours le signal d'entrée sélectionné et peuvent être activées ou désactivées dans le menu de réglage des enceintes.

Note: La sortie ligne stéréo est destinée à être connectée à un appareil d'enregistrement. Elle est prélevée avant le contrôle de volume du NaimUniti et ne reflète donc pas les changements de volume. La sortie reflète toujours l'entrée signal sélectionnée.

2.5 Sorties enceintes

Un jeu de prises de connexion pour enceintes se trouve sur le panneau arrière du NaimUniti. Des connecteurs d'enceinte Naim Audio spécifiques sont fournis pour effectuer la connexion et ils doivent être toujours utilisés afin de satisfaire aux normes de sécurité européennes. Le câble d'enceinte Naim Audio donne les meilleurs résultats; divers types de câbles peuvent cependant être utilisés sans risque d'endommager l'amplificateur. Veuillez contacter votre revendeur local pour plus d'informations. Utilisez des longueurs égales de câbles pour chaque canal.

Assurez-vous, lorsque vous branchez les enceintes, qu'elles sont bien « en phase », c'est-à-dire que l'orientation des branchements positifs et négatifs aux deux extrémités du cable est la même pour les deux canaux.

2.6 Sortie casque

Le NaimUniti comporte sur sa façade une prise casque stéréo 3,5mm. L'insertion d'un connecteur de casque mettra les sorties enceintes en sourdine.

Note: Le NaimUniti contrôle et enregistre les réglages de volume pour le casque et les enceintes séparément.

2.7 Interrupteur signal ground (masse signal)

Le NaimUniti est équipé sur son panneau arrière d'un interrupteur Signal Ground (Masse signal) offrant deux positions :

Chassis ou Floating. Sélectionnez la position Chassis sauf si le NaimUniti est connecté à un système hi-fi comprenant un autre composant source raccordé à la terre, ou si un

Ronflement venant de l'alimentation secteur est audible à travers les enceintes. Si nécessaire, contactez votre revendeur, distributeur ou Naim directement pour des conseils.

Note: « Connecté » dans le contexte ci-dessus fait référence à un câble de signal audio analogique qui inclut un branchement à la terre.

Note : Tous les lecteurs CD et DVD Naim sont mis à la terre ; l'interrupteur Signal Ground (Masse signal) doit donc être réglé sur « floating » si l'un d'entre eux est connecté dans le système.

Aucun dommage ne sera causé si l'interrupteur est réglé sur la mauvaise position, mais la qualité du son pourrait être compromise.

2.7.1 Notes générales sur les connexions audio

Les connexions analogiques négatives d'entrée et de sortie du NaimUniti pour chaque canal sont communes. La terre (masse) doit toujours être raccordée quels que soient les autres équipements utilisés. La masse met principalement à la terre le boîtier et l'écran électrostatique à l'intérieur du transformateur et est connectée au négatif du signal seulement si l'interrupteur Signal Ground (Masse signal) est réglé sur Chassis. Pour éviter les boucles de renflement, le négatif du signal du système dans son ensemble doit être raccordé à la terre en un seul endroit seulement.

2.8 Interface ipod

Un iPod peut être connecté à la prise d'interface montée à l'arrière en utilisant un câble Naim n-Link (disponible séparément). En plus des signaux audio, la prise iPod du NaimUniti transporte les signaux de commande de l'iPod et fournit aussi du courant pour recharger sa batterie.

2.9.1 Connexion à un réseau câble

Le NaimUniti comporte sur son panneau arrière une prise ethernet standard RJ45. Cette prise permet au NaimUniti de se joindre aux réseaux domestiques via un routeur réseau pour accéder aux flux de données de radio sur Internet ou diffuser des fichiers audio enregistrés sur des serveurs UPnP™ configurés de façon appropriée.

Du matériel pour Ethernet via réseau électrique peut être utilisé et fournir une méthode simple et pratique de connexion à un réseau câble domestique. Cependant, suivant les spécificités du câblage du secteur dans chaque environnement domestique, la présence de données relatives au réseau sur le secteur peut promettre la qualité du son du système tout entier. S'il est estimé qu'aucun compromis sur la qualité du son n'est acceptable, il faut envisager l'installation d'un câblage de réseau dédié ou l'utilisation d'un réseau WiFi.

2.9.2 Connexion à un réseau wifi

Si le NaimUniti est connecté en WiFi à un réseau domestique, l'antenne WiFi fournie doit être branchée à la prise d'antenne WiFi sur le panneau arrière. La configuration de la connexion WiFi sera aussi nécessaire avant que le NaimUniti ne soit capable de se connecter au réseau. Voir Section 4.6.1 de ce manuel.

2.9.3 Réglages du réseau

Lorsque le NaimUniti est initialement expédié, il est réglé de sorte qu’il ne nécessite aucune configuration réseau sur place et pour qu’il puisse se connecter automatiquement à un réseau (il utilise DHCP par défaut). Cependant, si vous NaimUniti a été utilisé précédemment, il est possible que sa configuration réseau ait été altérée et qu’il soit ainsi incapable de se connecter automatiquement. Si cela semble être le cas, assurez-vous que DHCP est sélectionné dans le menu de réglages du réseau et redémarrez le NaimUniti. Si le problème persiste, consultez votre revendeur, distributeur ou Naim Audio directement. Voir Section 4.6.

Note: Un NaimUniti mis sous tension sans une connexion à un réseau câble en état de marche ne sera qu'en mesure de se connecter en WiFi à un réseau. Pour utiliser une connexion Ethernet (câblée), éteignez le NaimUniti, connectez le réseau et allumez-le à nouveau.

Note: Pour que la radio Internet puisse fonctionner, le NaimUniti requiert une connexion à Internet à large bande via un routeur/modem avec pare-feu (firewall) intégré.

2.10 Prises de contrôle

Le NaimUniti est équipé sur son panneau arrière d'une prise d'interface RS232 standard et d'une prise Remote in. Ces prises permettent au NaimUniti d'être intégré dans les systèmes d'automatisation domestiques. Contactez votre revendeur, distributeur ou Naim Audio pour plus de renseignements à ce sujet.

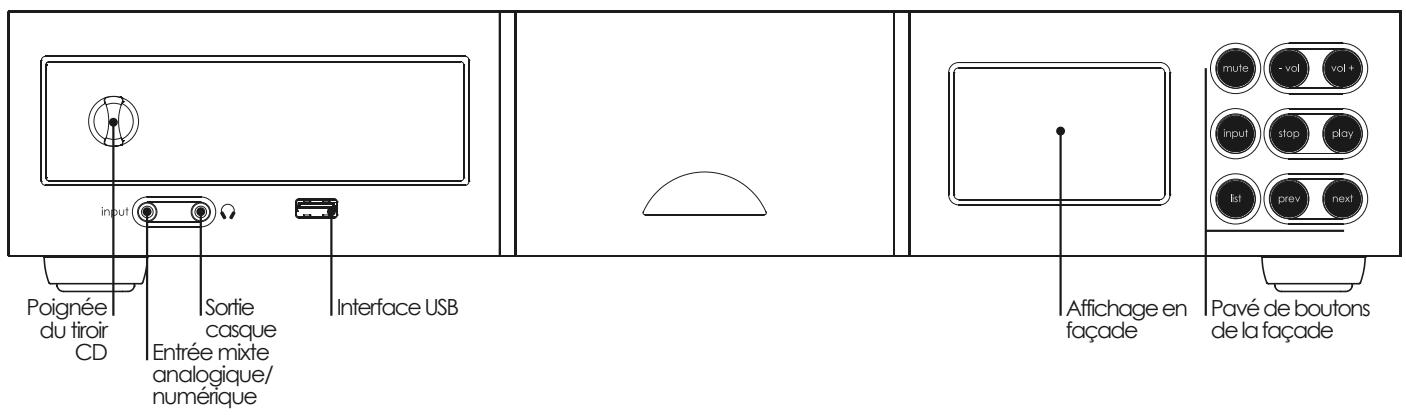

3. Fonctionnement du NaimUniti

Vous pouvez faire fonctionner le NaimUniti à partir soit des commandes de sa façade soit de la télécommande fournie. Dans chacun des cas, le réglage et le fonctionnement du NaimUniti requièrent de naviguer à travers une interface utilisateur pilotée par menu. Les principes généraux de l'interface sont appliqués à chaque élément du NaimUniti : cette section du manuel décrit et illustre donc ces principes généraux.

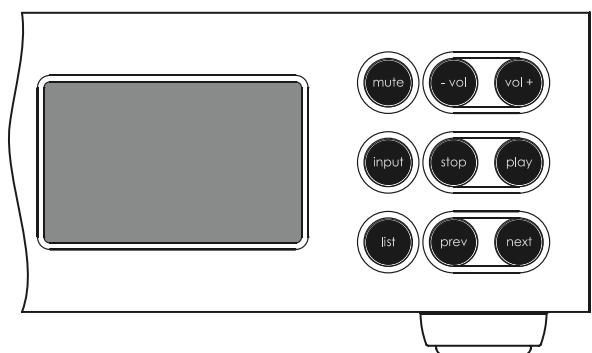

3.2.1 Mode lecture normale

En mode lecture normale, les boutons de la façade du NaimUniti exécutent les opérations décrites par leurs légendes :

mute mettre le NaimUniti en sourdine

-vol diminuer le volume

vol+ augmenter le volume

sélectionner séquentiellement les entrées

list mettre le NaimUniti en mode liste

stop arrêter la lecture

play démarrer la lecture

précédent sélectionner la piste ou le fichier audio précédent(e)

suivant(e) sélectionner la piste ou le fichier audio suivant(e)

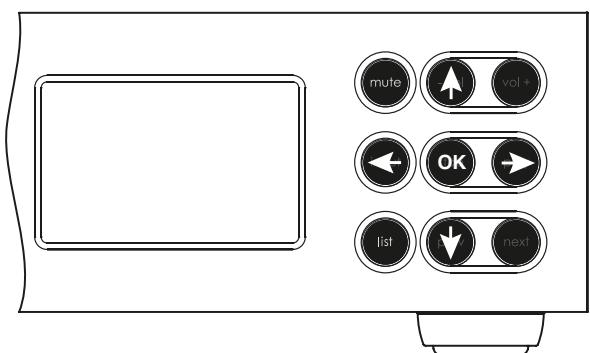

3.3.1 Modes liste et réglages

En mode liste et réglages, les boutons de la façade du NaimUniti (sauf le bouton mute) se reconfigurent. Les boutons reconfigurés sont illustrés sur le diagramme ci-dessus et leur opération est décrite ci-dessous:

• vol naviguer vers le haut du menu ou de la liste input aller vers le menu ou la liste précédente (ou le caractère précédent)

play aller vers le menu ou la liste suivante (ou le caractère suivant)

précédent naviguer vers le bas du menu ou de la liste

list sortir du mode liste

mute mettre le NaimUniti en sourdine

next non-opérationnel

vol+ non-opérationnel

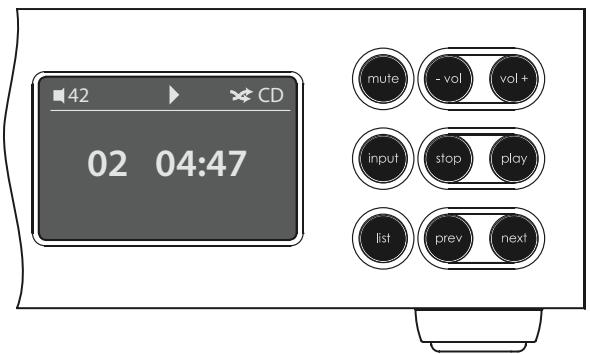

3.4 Écran d'affichage en forme (mode lecture normale)

En mode lecture normale, l'écran du NaimUniti fournit diverses informations sur la configuration en cours, l'entrée sélectionnée et le contenu en train d'être lu. Un écran type en mode lecture normale est illustré ci-dessus et indique que la piste 2 d'un CD est en cours de lecture depuis quatre minutes et quarante-sept secondes.

Dans le coin supérieur gauche de l'écran, le niveau du volume est affiché avec l'icône d'une « enceinte » qui montre que le NaimUniti n'est pas en sourdine.

En haut de l'écran, apparaissent l'icône « lecture », pour montrer que la lecture est en cours et l'icône « aléatoire », pour indiquer que la lecture se fait en mode aléatoire. « CD » indique que l'entrée CD a été sélectionnée.

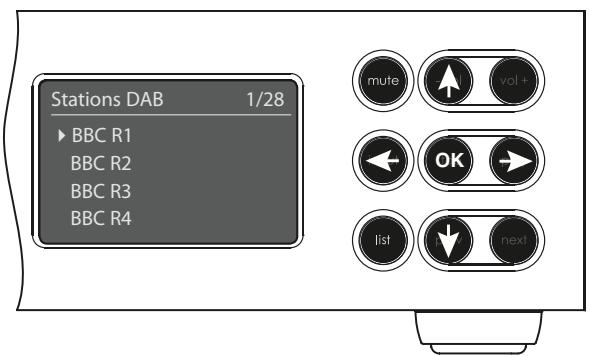

3.5 Écran d'affichage en façade (modeliste)

On entre en mode liste en appuyant sur le bouton list de la façade ou la touche ok/list de la télécommande. Le mode liste est utilisé quand une source fournit des données qui peuvent être parcourues : une liste de stations de radio DAB par exemple, ou lorsque le NaimUniti offre des possibilités de nommer ou de programmer des éléments tels que des présélections de radio (stations préférées) ou des pistes de CD par exemple.

Les listes affichées dépendront de l'entrée sélectionnée et des données disponibles. Un écran type en mode liste est illustré ci-dessus, énumérant les stations de radio DAB disponibles avec la station BBC R1 sélectionnée.

Dans le coin supérieur droit de l'écran, « 1/28 » dénote que l'élément sélectionné est le premier parmi vingt-huit.

Pour naviguer vers le haut et le bas des listes et sélectionner des éléments, utilisez les touches haut () ou bas () de la façade ou de la télécommande et le bouton ou la touche ok/list. Pour retourner en affichage normal, appuyez sur la touche exit de la télécommande ou le bouton list de la façade.

Note: La touche droite (▶) duplique la touche ok/list lors de la navigation des menus en mode liste.

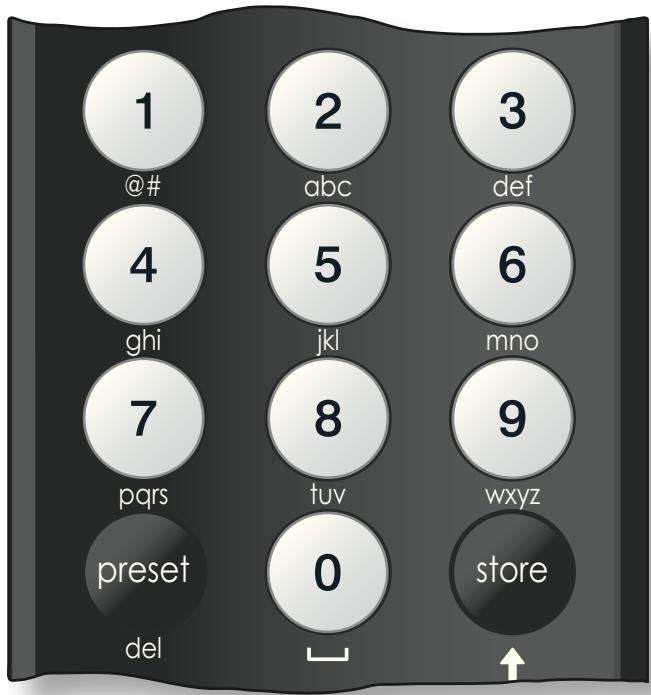

Dans les listes longues, les touches numériques/texte peuvent être utilisées pour parcourir la liste plus rapidement par ordre alphabétique.

3.6 Écran d'affichage en façade (modéréglages)

On entre en mode réglages en appuyant sur la touche réglages (F) de la télécommande ou en appuyant et maintenant enfoncé le bouton list de la façade. Vous aurez ainsi accès à tous les paramètres du NaimUniti configurables par l'utilisateur.

L'écran illustré ci-dessus représente l'écran qui s'affichera à chaque fois que vous entrez en mode réglages. Le « 1/8 » dans le coin supérieur droit indique que l'élément sélectionné est le premier parmi huit.

Pour naviguer dans les menus de réglages et faire des sélections, utilisez les touches de direction haut (▲), bas (▼) et gauche (◀) de la façon ou de la télécommande pour naviguer dans les menus et le bouton ou la touche ok/list pour confirmer une sélection.

Note: La touche droite (▶) duplique la touche ok/list lors de la navigation des menus en mode réglages.

Pour sortir du mode réglages (F), appuyez sur la touche réglages de la télécommande une seconde fois ou appuyez sur la touche exit ou le bouton list de la façons. Le réglage du NaimUniti est abordé à la Section 4.

Note: Si un programme est en cours de lecture quand le NaimUniti entre en mode réglages, il continuera à être lu. Les touches de volume, de sourdine et de transport (lecture, pause, arrêt etc) de la télécommande resteront opérationnelles.

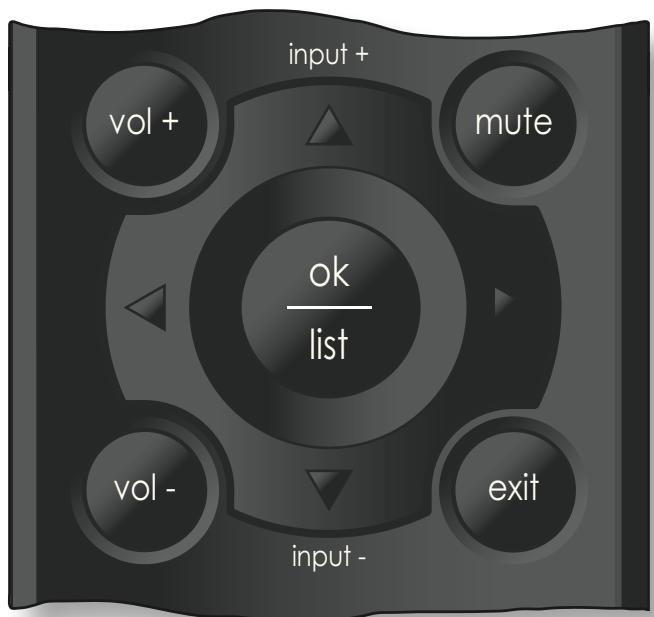

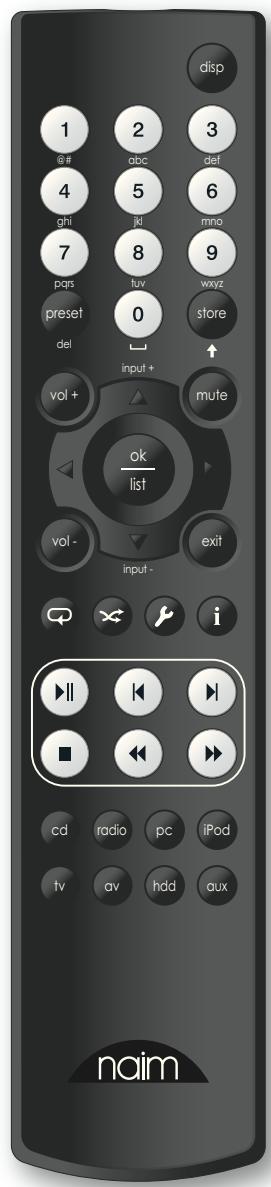

3.7 La télécommande du NaimUniti

La télécommande fournie est une télécommande multifonctionnelle conçue spécialement pour le NaimUniti.

Pour installer les piles, retirez le couvercle du compartiment à piles et insérez-les dans le compartiment en veillant à respecter la polarité. Remettez le couvercle en place.

Les fonctions clés de la télécommande sont énumérées et décrites dans le tableau ci-dessous. Certaines touches changent de fonction quand le NaimUniti est en mode liste/réglages. Les fonctions du mode lecture normale sont indiquées par le texte sur chaque touche et les fonctions du mode liste/réglages sont indiquées par le texte en dessous de chaque touche. Les touches avec seulement une fonction sont énumérées dans le tableau à droite.

3.7.1 Touches en modes normal et liste/réglements

Touché	Mode normal	Mode liste/ réglages
Numériques texte	saisir des numéroes 1 à 9	saisir des lettres dans un texte
0	saisir 0 (zéro)	saisir un espace dans un texte
preset del	afficher la liste de préseLECTIONs de radio	supprimer la dernière dette dans un texte
store ↑	afficher l'écran de préselection de radio	changer la casse d'un texte
input+ ▲	sélectionner l'entrée suivante	naviguer vers le haut du menu
input- ▼	sélectionner l'entrée précedente	naviguer vers le bas du menu
↓	dépend de l'entrée (voir note)	menu précédent ou recycler d'un caractère dans un texts
▼	dépend de l'entrée (voir note)	menu précédent ou avancer d'un caractère dans un texts
exit	pas de fonction	sortir du menu en cours sans sauvegarder les changements
list ok	afficher la liste des pistes/fonctions dépendante de l'entrée	confirme l'action ou la sélection

Note : Les attributions des touches de navigation (▲▶▲▼) peuvent être altérées dans le menu de réglage des touches de la télécommande.

3.7.2 Touches en mode lecture normale

Touché	Fonction
disp	étéindre/allumer l'affichage du NaimUniti
vol +	augmenter le volume
vol -	diminuer le volume
mute	mettre le NaimUniti en sourdine
(repeat)	répéter la piste, le programme ou la liste de lecture sélectionné(e)
(shuffle)	lire les pistes de la liste aléatoire-ment
(setup)	afficher le menu de réglages
(info)	faire défilier les informations secondaires relatives à l'entrée

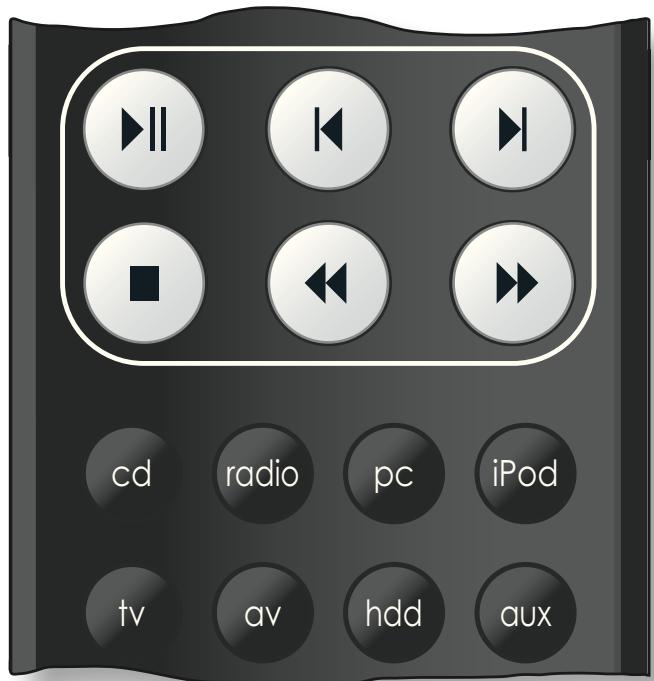

-play/pause)	lire la piste oumettre en pause
(previous)	aller à la piste/station précédente
(next)	aller à la piste/station suivante
(stop)	arrêter la piste
(reverse)	recul rapide de la piste
(forward)	avance rapide de la piste
cd	sélectionner l'entrée cd
radio	sélectionner séquentiellement les entrées FM, DAB et iRadio
pc	sélectionner séquentiellement les entrées UPnP™ et USB
iPod	sélectionner séquentiellement les entrées iPod et celles de la façon
tv	sélectionner séquentiellement les entrées an.1 et dig.1
av	sélectionner séquentiellement les entrées an.2 et dig.2
hdd	sélectionner séquentiellement les entrées an.3 et dig.3
aux	sélectionner séquentiellement les entrées phono et dig.4

Note : Les attributions des touches de sélection d’entrée peuvent être modifiées dans le menu de réglage des touches de la télécommande. Voir Section 4.8.

3.8 Saisie de texte dans le NaimUniti

Certains écrans de menu du NaimUniti nécessitent la saisie de texte - pour nommer des entrées par exemple. La saisie de texte est effectuée en utilisant les touches numériques de la télécommande d'une manière similaire à celle de la saisie de texte pour les messages SMS sur les téléphones portables.

Lorsque la saisie de texte est requise, des pressions multiples sur une touche feront défiler les caractères associés à cette touche. En plus des caractères, la touche preset offre une fonction de suppression de caractères, la touche zéro permet de saisir un espace et la touche store permet de changer la casse des lettres (minuscule/majuscule). Les touches haut () et bas () feront aussi défiler toutes les lettres disponibles.

L'image agrandie de la télécommande illustre les touches numériques et les caractères associés à chacune d'elles.

Lorsque le NaimUniti vous invite à saisir un texte sur son écran, sélectionnez les caractères à tour de rôle en appuyant sur la touche appropriée le nombre de fois requis. Confirmez la saisie du texte en appuyant sur la touche ok/list.

4. Réglages du naimuniti

Une fois que le NaimUniti est installé et que les branchements à l'alimentation secteur et ceux des enceintes, de l'antenne radio et de toute autre entrée externe sont faits, il peut être mis sous tension et réglé en vue de son utilisation.

Le degré auquel vous modifiez les réglages par défaut du NaimUniti dépendra des utilisations que vous en ferez et dans quelle mesure vous utiliserez ses capacités. Il se peut que vous n'ayez pas du tout besoin de modifier les réglages par défaut ; nous vous encourageons malgré tout à lire cette section du manuel afin d'acquérir une compréhension complète des capacités du NaimUniti. Les paragraphes suivants décrivent chaque menu de réglage du NaimUniti à tour de rôle, en commençant par l'écran d'accueil du menu réglages.

Mettez le NaimUniti en mode réglages en appuyant sur la touche réglages (f) de la télécommande. Utilisez les touches de direction de la télécommande pour naviguer à travers les menus de réglages et la touche ok/list pour faire des sélections. Pour sortir du mode réglages, appuyez sur la touche exit.

4.1 L'accueil du menu réglages

L'écran d'accueil du Naim Uniti vous permet d'accéder à huit menus de réglage. Les fonctions des menus sont les suivantes :

Réglages uniti 1/8

Langue

Entrées

Enceintes

Casque

Langue :

Permet de changer la langue utilisée dans l'interface utilisateur

Entrées :

Permet la configuration de divers paramètres pour chaque entrée externe et interne

Enceintes :

Configure les options de sortie enceintes du NaimUniti

Casque :

Configure les options de sortie casque du NaimUniti

Réseau :

Configure les réglages de connexion réseau du NaimUniti

Ecran en

Configure les options d'affichage du NaimUniti

télécommunication.

Permet aux entrées du NaimUniti d’être attribuées à des touches spécifiques de la télécommande. Permet aussi la configuration des touches de navigation (▲▶▲▼) de la télécommande.

Réglages usine :

Permet d'interroger le statut du NaimUniti, de supprimer toutes les préselections de l'utilisateur et de rétablir les réglages d'usine.

Chacun des huit menus est décrit en détail dans les sections suivantes. Utilisez les touches haut (▲) et bas (▼) et ok/list pour sélectionner un menu de réglage.

4.2 Le menu langue

Le menu Langue permet de changer la langue de l'interface utilisateur du NaimUniti. Entrez en mode réglages et utilisez la touche ok/list de la télécommande pour sélectionner Langue. Utilisez

les touches haut () et bas () et ok/list de la télécommande pour sélectionner une langue. Sortez du mode réglages en appuyant sur la touche exit.

4.3 Le menu entrées

Le menu de réglage des entrées permet de spécifier un nombre de paramètres pour chaque source interne et entrée externe du NaimUniti. Ces paramètres définissent comment le contrôle des entrées du NaimUniti fonctionne. Les options disponibles pour chaque sont décrites dans les sections suivantes. Trois paramètres sont communs à toutes les entrées :

Activé : Allume ou éteint l'entrée

et affiche ou cache tout menu qui y est associé.

Nom : Permet à des noms spécifiques par l'utilisateur d'être attribués aux entrées. Utilisez la télécommande pour saisir le texte.

Ajustement volume : Permet au niveau relatif de chaque entrée d’être ajusté afin que chacune soit approximativement à volume égal. Ajustez en utilisant les touches et de la télécommande.

4.3.1 Entrée CD

Paramètre

Options

Activé :

Oui / Non

Nom :

Définissable par l'utilisateur

Ajustement vol: ±4 dB

Sélection auto : Oui / Non. Si Oui

est spécifique, l'entrée interne CD sera sélectionnée automatiquement quand le tiroir est fermé et un disque y est chargé.

Lecture auto :

Oui / Non. Si Oui est spécifique, la lecture commencera automatiquement quand un disque est chargé.

Paramètre options

Activé: Oui / Non

Nom: Définissable par

I'utilisateur

Ajustement vol: ±4dB

Sensibilité: Faible /

Moyenne / Élevée. Règle la puissance du signal FM requise pour que le NaimUniti puisse identifier une station FM.

FM	4/4
Activé :	Oui
Nom :	FM
Ajustement vol :	0
Sensibilité :	Moyenne

Paramètre options

Active : Oui / Non

Nom: Définissable par

I'utilisateur

Ajustement volume: ±4dB

Rescanner station: Rescanne les

stations DAB

Note : L'entrée DAB du NaimUniti n'est pas disponible sur les appareils distribués dans les territoires où la radio DAB (Digital Audio Broadcasting) n'est pas émise.

Paramètre options

Activé: Oui / Non

Nom: Définissable par

l'utilisateur

Ajustement vol: ±4dB

Historique nav: Oui / Non. Si Oui

est spécifié, le NaimUniti sélectionnera la dernière station écoutée si elle est disponible. Si Non est spécifié, le NaimUniti affichera la liste complète des stations disponibles.

Paramètre options

Activé: Oui / Non

Nom: Définissable par

I'utilisateur

Ajustement volume : ±4dB

iRadio	4/4
Activé :	Oui
Nom :	iRadio
Ajustement vol :	0
Historique Nav :	Non

Paramètre options

Activé : Oui / Non

Nom : Définissable par

I'utilisateur

Ajustement vol: ±4 dB

Historique nav: Oui / Non. Si Oui

est spécifique, le NaimUniti affichera automatiquement le dernier dossier iPod utilisé.

Si Non est spécifique, ou si le dernier dossier ne peut pas être trouvé, le niveau supérieur du menu de navigation de l'iPod sera affiché.

Charger : Toujours / Jamais / Auto. La recharge de la batterie de l'iPod a toujours lieu quand l'iPod est connecté, n'a jamais lieu, ou a lieu automatiquement quand l'iPod est connecté et qu'une entrée alternative est sélectionnée.

Note : L'option de ne pas recharger est proposée parce que la qualité du son de l'iPod est réduite quand la recharge et la lecture ont lieu simultanément. Cela signifie par conséquent que l'iPod peut se retrouver à cours d'énergie pendant la lecture.

Paramètre options

Active : Oui/Non

Nom: Définissable par

I'utilisateur

Ajustement volume : ±4 dB

Historique nav : Oui / Non. Si Oui

USB	4/4
Activé :	Oui
Nom :	USB
Ajustement vol :	0
Historique Nav :	Non

est spécifié, le NaimUniti affichera automatiquement le dernier dossier utilisé sur la clé USB. Si Non est spécifié, le niveau supérieur du dossier de la clé USB sera affiché.

Paramètre options

Actif: Oui/Non

Nom: Définissable par l'utilisateur

Ajustement volume: ±4dB

Façade	4/4
Activé :	Oui
Nom :	Façade
Ajustement vol :	0
Format :	Auto

Format: Auto / Analogue / Numérique. Si Auto est spécifique, l'entrée en PERFORMANCE défectora automatiquement le format du signal audio (analogue ou numérique) et configurera l'entrée de manière appropriée. Spécifier Analogique ou Numérique fixera le format de l'entrée en PERFORMANCE.

Paramètre options

Active : Oui / Non

Nom: Définissable par

l'utilisateur

Ajustement vol: ±4dB

AV volume fixe : Oui / Non. Si

Analogique 1	1/4
► Activé :	Oui
Nom :	Analogue 1
Ajustement vol :	0
AV volume fixe	No

Non est sélectionné, l'entrée se comportera normalement. Si Oui est sélectionné, l'entrée fonctionnera au volume maximum. Cela permet l'utilisation du NaimUniti dans des systèmes AV multicanaux où le contrôle du volume est assuré par le processeur AV. Faites attention quand vous sélectionnez AV volume fixe.

4.4 Le menu enceintes

Le menu de réglage des enceintes permet d'ajuster divers paramètres relatifs aux enceintes. Les options sont énumérées et décrites dans les sections suivantes :

Enceintes	1/3
Type:	Grandes+Sub
Volume maxi:	100
Balance:	0

Paramètre options

Type : Grandes+Sub /

Grandes / Petites + Sub

Volume maximal: 0 à 100 (ajustez en utilisant les touches et de la télécommande)

Balance: -10 à +10 (ajustez en utilisant les touches et de la télécommande)

Naimuniti : réglages

Les options de type d’enceintes spécifiques, les réglages de routage du signal et de filtrage passe-haut.

Sélectionnez l'option Grandes+Sub quand un caisson de graves est connecté au NaimUniti et utilisé pour augmenter la performance basse fréquence d'enceintes larges (bande passante pleine).

Sélectionnez Petites+Sub quand un caisson de graves est utilisé pour fournir la composante fréquence d'un système d'enceintes incorporent des petites enceintes satellites (bande passante restreinte). Quand Petites+Sub est spécifié, un filtre passe-haut 100Hz est appliqué au signal de sortie de l'enceinte du NaimUniti.

Les paramètres Volume Maxi et Balance spécifient le volume maximal permis et la balance des canaux respectivement.

4.5 Le menu casque

Le menu de réglage du casque permet au paramètre Volume maxi d'être spécifique :

Paramètre options

Volume maximal : 0 à 100 (ajustez en utilisant les touches + et - de la télécommande)

4.6 Le menu connexion réseau

Le menu Connexion réseau permet d'adapter les paramètres de réseau du NaimUniti au routeur et au réseau. Les options sont énumérées et décrites dans les sections suivantes :

Paramètre options

Nom : Définissable par l'utilisateur (saisie de texte) Défaut : Uniti-xxxxx

WiFi : Non utilisé / Noms Réseau WiFi

Statut : Connecté / Pas de signal / Échec d'identification / Occupé / Etc. DHCP : Oui / Non

Le paramètre Nom permet au nom par défaut du réseau du NaimUniti d'être changé.

Le paramètre WiFi permet de choisir un réseau WiFi et s'y joindre. Voir notes détaillées sur le réglage d'un réseau WiFi en Section 4.6.1 ci-dessous.

Le statut du réseau affiche le statut de la connexion réseau en cours.

Le paramètre DHCP permet de modifier les réglages réseau du NaimUniti. Dans la plupart des cas, il sera approprié de sélectionner Oui et de laisser le NaimUniti régler sur DHCP. Voir notes sur les connexions réseau non-DHCP en Section 4.6.2 ci-dessous.

Note : Les appareils installés sur un réseau ont une adresse IP grâce à laquelle ils sont identifiés par tous les autres éléments du réseau. DHCP est un ensemble de règles qui permet l'allocation automatique d'adresses pendant que

les appareils se connectent (ou sont allumés lors de la connexion) au réseau. Le NaimUniti est réglé par défaut pour utiliser DHCP.

Note: Si le NaimUniti est connecté au réseau via WiFi et via ethernet (câblé) à la fois, la connexion ethernet prendra la priorité.

4.6.1 Réglage de la connexion réseau wifi

Si le paramètre WiFi est sélectionné dans le menu Connexion Réseau, le menu Sélectionnez Réseau affichera une liste des réseaux disponibles. La possibi

Sélectionnez réseau

LingNet GreenNet TomNet

liste de ne pas utiliser une connexion WiFi est aussi offerte. Utilisez les touches haut (▲) et bas (▼) de la télécommande pour parcourir la liste et la touche ok/list pour sélectionner un réseau.

Note: Le NaimUniti est compatible avec la plupart des standards WiFi communément utilisés. Les routeurs compatibles avec les normes 802.11b et 802.11g fonctionnent, mais ceux qui sont compatibles avec 802.11g sont recommandés pour de bons résultats.

Note: Le NaimUniti ne peut pas se connecter à un réseau WiFi « cache ».

Si le réseau sélectionné est sécurisé et requiert un mot de

passe ou une clé d'accès pour la connexion, le NaimUniti affichera un message d'alerte. Appuyez alors sur la touche ok/list de la télécommande pour ouvrir un écran de saisie de texte et saisir le mot de passe ou la clé d'accès.

Entrez maintenant votre clé ou mot de passe WiFi.

« ok » pour continuer

Utilisez les touches numériques/ texte de la télécommande pour saisir le mot de passe ou la clé d'accès en respectant bien les majuscules et les minuscules.

«flatfish » «ok» pour confirmer

Appuyez sur la touche ok/list de la télécommande lorsque la salle est terminée. Dans l'illustration, le mot de passe est «flatfish »

Si la connexion au réseau est réussie, le NaimUniti affichera un écran de confirmation.

Connecté « ok » pour terminer

Si un mot de passe ou une clé d'accès incorrect est saisi, le NaimUniti affichera un message d'alerte.

Échec. Pour réessayer.

Note: Comme mesure de sécurité, un routeur peut aussi exiger la

saisie de l'adresse MAC du NaimUniti avant de l'autoriser à se joindre au réseau WiFi. Ce type de sécurité est connue sous le nom de « filtrage par adresse MAC »

L'adresse MAC du NaimUniti est indiquée à la page « Réglages usine > Statut du système »

Note : Le mot de passe / clé d'accès est créé quand le routeur WiFi est initialement configuré et peut être un mot

Naimuniti : réglages

ou une série de lettres et de numéros. Si le mot de passe / clé d'accès n'est pas connu, vérifie la page de configuration du routeur ou avec la personne qui a initialement installé le routeur.

Note: Si un réseau offre la possibilité de configurations à sécurités multiples, le NaimUniti offrira automatiquement la plus sécurisée.

Note: Si une sécurisation WEP est utilisée, le routeur doit être réglé sur authentification « auto » ou « ouverte »

Si le réseau sélectionné n'est pas sécurisé et ne requiert pas de mot de passe ou de clé d'accès pour le joindre, le NaimUniti n'affichera aucun message d'alerte. Appuyez sur la touche ok/list de la télécommande pour connect-

connecter immédiatement le NaimUniti au réseau et afficher l'écran de confirmation.

Note: Les difficultés de connexion sans fil peuvent parfois être résolues en changeant de canal de connexion sans fil dans les réglages du routeur.

Ce réseau WiFi n'est pas sécurisé et ne requiert ni clef ni mot de passe. « ok » pour continuer

4.6.2 Connexion à un réseau non-dhcp (statique)

Si DHCP est dé-sélectionné dans le menu Connexion réseau, cinq autres paramètres seront affichés.

Connexion réseau 3/7 IP: 192.168.0.80 Masq: 255.255.255.0 Passerelle: 192.168.0.1 DNS1: 192.168.0.1

Paramètre options

IP : Définissable par l'utilisateur (saisie numérique) défaut : 0.0.0.0 Masque : Définissable par l'utilisateur (saisie numérique) défaut : 0.0.0.0 Passerelle : Définissable par l'utilisateur (saisie numérique) défaut : 0.0.0.0 DNS1 : Définissable par l'utilisateur (saisie numérique) défaut : 0.0.0.0 DNS2 : Définissable par l'utilisateur (saisie numérique) défaut : 0.0.0.0

Ces réglages permettent au NaimUniti de se connecter à un réseau en utilisant une adresse IP fixe. En sélectionnant chacun d'eux à tour de rôle, des écrans de saisie numériques seront affichés et devront être complétés par les éléments appropriés de l'adresse IP. Consultez la documentation de votre routeur pour plus d'informations sur la spécification des éléments de configuration d'une adresse IP fixe.

4.7 Le menu écran en façade

Le menu de réglage de l'écran en façade permet de modifier le comportement de l'écran de la façade du NaimUniti. Les options sont énumérées et décrites dans les sections suivantes :

Écran en façade 1/2 Arrêt si sourdine : Non Arrêt auto : 2 mins

Paramètre options

Arrêti sourdine : Oui / Non

Arrêt auto: Sélectionner à partir de la liste

Quand Arrêt si sourdine est sélectionné, l'écran du NaimUniti s'éteindra si celui-ci est mis en sourdine. Arrêt

auto détermine la durée pendant laquelle l'écran restera allumé après l'opération de la dernière opération d'interface. Des durées variant de 10 secondes à 1 heure peuvent être sélectionnées.

Note: Si l'écran a été éteint en utilisant la touche disp de la télécommande, ce réglage aura toujours la priorité sur le réglage Arrêt auto. L'écran s'allumera toujours brievement quand des commandes de contrôle sont reçues.

4.8 Le menu Télécommande

Le menu de réglage de la télécommande permet de modifier l'attribution des entrées du NaimUniti à chaque touche de sélection d'entrée de la télécommande (Diagramme 4.8.4) et de configurer les fonctions de ses

touches de navigation (Diagramme 4.8.3).

Télécommande 1/10 Haut/Bas Gauche/Droite CD Radio

4.8.1 Fonctions des touches de navigation

La sélection du paramètre

Fonction de H/B du menu

Télécommande ouvre un autre menu qui permet de sélectionner un des deux modes de fonction-

Momentum des touches haut (▲) et bas (▼) de la télécommande : Changer source et Inactif. Si Changer source est sélectionné, les touches sélectionneront les entrées et si Inactif est sélectionné, les touches seront désactivées.

La sélection du paramètre

Fonction de G/D à partir du menu Télécommande ouvrira d'autres menus qui permettront la configuration des touches

gauche ( ) et droite ( ) indépendamment pour les entrées CD, iPod, Radios, USB et UPnP™. Les options disponibles pour les entrées USB, iPod, UPnP™ et

CD sont Piste, Liste et Inactif. Si Piste est sélectionné, les touches

gauche («) et droite (►) sélectionneront la piste suivante ou

précédente. Si Liste est sélectionné, les touches remettront le NaimUniti en mode liste, et si Inactif est sélectionné, les touches seront désactivées.

Fonction de H/B 1/2

Changer source Inactif

Fonction de G/D 1/5 CD Piste iPod Piste Radios Stations USB Piste

Changer fonction 1/3

Piste Liste Inactif

Changer fonction 1/4 ⋮ Station Présélection Liste Inactif

Naimuniti : réglages

Gistère suivante ou précédente. Si Liste est sélectionné, les touches remettront le NaimUniti en mode liste et si Inactif est sélectionné, les touches seront désactivées.

4.8.2 Attribution des touches d'entrée

Jusqu'à quatre entrées peuvent être attribuées à chacune des touches de sélection d'entrée de la télécommande. Les attributions par défaut sont indiquées dans le tableau ci-dessous :

Touché de télécommande	Entrées NaimUniti attribuées
cd:	CD
radio:	FM, DAB, iRadio
pc:	UPnP™, USB
iPod:	iPod, Façade
tv:	Analogue 1, Numérique 1
av:	Analogue 1, Numérique 1
hdd:	Analogue 1, Numérique 1
aux:	Phono, Numérique 4

Sous les paramètres des touches Haut/Bas et Gauche/Droite, le menu Télécommande affiche la liste des huit touches de sélection d'entrée de la télécommande. La sélection d'une des touches affiche alors la liste des quatre

attributions existantes pour cette touche (y compris les non attribuées). Pour changer une attribution, sélectionnez le numéro de l'attribution à changer et, à partir du menu suivant, sélectionnez l'entrée désirée.

4.8.3 Touches de navigation de la télécommande

Les touches de navigation (▲▶▼) sont situées au-dessus de la touche ok/list.

4.8.4 Touches de sélection des entrées

Les touches de sélection des entrées (CD, radio, PC, iPod, TV, AUX, HDD) sont situées au-dessous des touches de transport (▶ | | | | ← | ←>).

4.9 Le menu réglages usine

Le menu Réglages usine permet d'afficher des informations sur le statut du système du NaimUniti, d'effacer les préselections de radio et de revenir aux réglages par défaut. Les options sont énumérées et décrites dans les paragraphes suivants :

Réglages usine 1/3

Statut du système Effacer présélections Supprimer réglages

Paramètre options

Statut du système : Sélectionner pour afficher

Effacer préselections: Oui / Non

Supprimer réglages : Message d'alerte : Réinitialisation. TOUS vos réglages seront perdus. Appuyer sur mute en façade pour continuer.

5. L'amplificateur intégré du NaimUniti

Le NaimUniti comporte un préamplificateur et un amplificateur de puissance haute performances construits suivant les principes de conception reconnus de Naim. Le préamplificateur est capable de traiter des signaux audio numériques aussi bien qu'analogiques et, en plus du lecteur CD interne, de la radio multi-format et de l'interface réseau du NaimUniti, il possède des entrées pour cinq signaux externes analogiques et cinq signaux externes numériques.

Pour utiliser l'amplificateur du NaimUniti, il suffit tout simplement de sélectionner l'entrée désirée et de régler le niveau du volume d'écoute.

5.1 Sélectionner les entrées

Les entrées peuvent être sélectionnées en appuyant sur le bouton input sur la façade, les touches haut (▲) et bas (▼) de la télécommande ou une des touches de sélection des entrées de la télécommande.

Note: L'entrée de la façade est sélectionnée automatiquement lorsque une fiche est insérée.

En appuyant sur le bouton input en façade ou sur les touches haut (▲) et bas (▼) de la télécommande, vous pouvez faire défiler et sélectionner les entrées dans l'ordre suivant :

CD, FM (radio), DAB (radio), iRadio, UPnP™ (réseau UPnP™), iPod, USB, Façade (analogue/numérique en façade), Analogique 1, Analogique 2, Analogique 3, Phono, Numérique 1, Numérique 2, Numérique 3, Numérique 4.

Note: Ce sont les noms par défaut des entrées. Ils peuvent être modifiés dans les menus de réglages du NaimUniti. Voir Section 4.3. Les entrées peuvent aussi être désactivées de sorte qu'elles n'apparaissent pas et ne puissent pas être sélectionnées.

En appuyant sur une des touches de sélection des entrées de la télécommande, vous pouvez soit sélectionner directement une seule entrée, soit faire défiler un groupe d'entrées. Par exemple, par défaut, en appuyant sur la touche de sélection CD, vous sélectionnez l'entrée CD, tandis qu'en appuyant sur la touche de sélection d'entrée radio, vous faites défiler un groupe comprenant les entrées FM, DAB et iRadio.

Note: Les attributions par défaut des touches de Sélection des entrées peuvent être modifiées dans les menus de réglages du NaimUniti. Voir Section 4.8.2.

La sélection d'une entrée acheminera le signal audio de cette entrée aux sorties du NaimUniti.

Le NaimUniti affichera momentanément les noms des entrées au moment où elles sont sélectionnées avant d'afficher des informations qui leur sont spécifiques, la piste CD ou la préselection de radio par exemple.

Si une entrée n'est pas opérationnelle (par exemple, s'il n'y a pas de clé USB insérée) quand elle est sélectionnée, le NaimUniti affichera un message d'alerte descriptif.

5.2 Contrôle du volume

Le contrôle du volume du NaimUniti se fait en utilisant soit les boutons -vol et vol+ de la façade, soit les touches vol- et vol+ de la télécommande. Le contrôle du volume affecte les sorties enceintes, casque, caisson de graves et préamplificateur.

Note: En mode liste ou réglages, le contrôle du volume en façade est désactivé. Le volume peut toujours être contrôlé en utilisant les touches volume de la télécommande.

La fonction sourdine met en sourdine les sorties enceintes, casque, préamplificateur et caisson de graves du NaimUniti et est activée ou désactivée en appuyant sur le bouton mute en façade ou la touche mute de la télécommande. La mise en sourdine est indiquée par le clignotement du symbole du volume sur l'écran.

5.3 Affichage de l'amplificateur

En fonctionnement normal, l'écran du NaimUniti indique d'abord des informations relatives à l'entrée sélectionnée. Il changera temporairement pour indiquer des ajustements de l'amplificateur tels que le niveau du volume et la mise en sourdine du signal quand ces changements sont exécutés.

5.4 Sorties de signal

En plus de ses sorties enceintes, l'amplificateur intégré du NaimUniti fournit une sortie ligne stéréo, deux sorties caisson de graves mono non filtrées, une sortie préamplificateur stéréo et une sortie casque.

La sortie ligne peut être utilisée pour connecter le NaimUniti à un appareil d'enregistrement analogique. Le contrôle de volume du NaimUniti n'a aucun effet sur le niveau de la sortie ligne.

Les sorties caisson de graves sont spécifiquement prévues pour fournir des signaux appropriés pour piloter des caissons de graves actifs. Les deux sorties caisson de graves sont des signaux mono identiques. La configuration appropriée caisson de graves / enceintes peut être réglée dans le menu de réglage des enceintes. Voir Section 4.4.

La sortie préamplificateur est donc pour permettre la connexion d'un amplificateur de puissance Naim Audio supplémentaire ou d'une version améliorée au préamplificateur du NaimUniti.

L'amplificateur casque du NaimUniti est capable de piloter la plupart des casques disponibles sur le marché. L'insertion d'une fiche de casque mettra en sourdine les sorties enceinte, préamplificateur et caisson de graves du NaimUniti.

5.5 Anomalies de fonctionnement de l'amplificateur : messages d'alerte

Dans le cas peu probable où l'amplificateur de puissance du NaimUniti devient surchargé, dépasse sa température de fonctionnement normale ou montre des signes de dysfonctionnement, sa sortie se mettra en sourdine et l'écran affichera un message d'alerte.

6. Le lecteur CD du naimuniti

Le NaimUniti comporte un lecteur CD haut de gamme construit suivant les pratiques établies de Naim avec un tiroir de chargement pivotant, un logiciel conçu sur mesure pour le contrôle du transport et des composants électroniques numériques et analogiques uniques. Sélectionnez l'entrée CD du NaimUniti pour utiliser le lecteur CD.

6.1 Charger un CD

Pour charger un CD, ouvrez le tiroir grâce à la poignée sur la gauche de l'appareil. Placez le disque sur le plateau suivi du presse-cd magnétique. N'utilisez pas un presse-cd venant d'un autre lecteur CD Naim. Tous les lecteurs CD Naim utilisent des presse-cd différents. Refermez le tiroir.

Le NaimUniti lira automatiquement l'index du disque quand le tiroir CD est refermé. Si Sélection Auto est spécifié dans le menu de réglage CD (voir Section 4.3.1), le NaimUniti basculera automatiquement sur l'entrée CD. Si Lecture Auto est spécifié, le lecteur commencera la lecture de la première piste du CD automatiquement.

6.2 Contrôler la lecture d'un CD

La lecture du CD (lecture, arrêt etc) peut être contrôlée soit à partir des boutons de transport de la façade - play, prev, next, stop - soit à partir des touches de transport de la télécommande (▶▶▶▶▶).

Note: Pour activer ou désactiver la pause en utilisant les commandes de la façOn, appuyez sur play.

6.3 Écran d'affichage CD et sélection de piste

Quand un CD est chargé, le NaimUniti affichera sa durée de lecture totale et son nombre de pistes.

Si Lecture Auto est activée, le lecteur CD commencera la lecture immédiatement. Pendant la

Lecture, l'écran affichera le numéro de la piste et le temps écoulé. L'icône Arrêt dans la partie supérieure de l'écran se changera en icône Lecture.

En mode lecture ou arrêt, les pistes du CD peuvent être sélectionnées en utilisant soit les boutons prev («) et next (») de la façon soit les touches prev («) et next (») de la télécommande. Les pistes peuvent aussi être sélectionnées en saisissant le nombre de la piste grâce aux touches numériques / texte de la télécommande.

Pour répéter un CD entier (ou l'ordre de lecture programme), appuyez sur la touche répéter

( ) de la télécommande. Pour écouter le CD dans un ordre aléatoire, appuyez sur la touche aléatoire ( ) de la télécommande.

Appuyer sur la touche ok/list de la façon ou de la télécommande permet de mettre l'écran en mode liste,

mode dans lequel les pistes du CD et leurs temps de lecture individuels sont énumérés. Les pistes peuvent être sélectionnées pour la lecture en faisant défiler la liste grâce aux touches haut (▲) et bas (▼) de la télécommande et en appuyant sur la touche ok/list. Au-dessus de la liste de pistes sur l'écran, il y a une commande Programme. Sélectionnez Programme pour changer l'ordre de lecture du CD et pour supprimer ou répéter des pistes.

6.4 Programmer des listes de lecture CD

La sélection de Programme à partir d'une liste de pistes de CD ouvre le menu Programme CD. La sélection de Nouveau - Tout crée une liste de lecture contenant toutes les pistes du CD charge et ouvre le menu Programme.

La sélection de Nouveau - Vide crée une liste de lecture vide et ouvre le menu Ajouter... Editor et Supprimer sont affichés seulement s'il y a une liste de lecture existante.

Editor ouvre le menu Modifier tandis que Supprimer supprimera la liste de lecture existante.

Note: Si la liste de lecture désirée contient la majorité des pistes du CD, Sélectionnez « Nouveau - Tout » et supprimez les pistes non souhaitées. Autrement, si la liste de lecture n'a qu'une ou deux pistes du CD, Sélectionnez « Nouveau - Vide » et ajoutez les pistes voulues.

Note: La lecture du CD s'arrête si le menu Programme CD est sélectionné pendant la lecture.

Le menu Programme affiche une liste de numéros de piste dans la colonne de gauche et leur temps de lecture individuel dans la colonne de droite. L'ordre des numéros de piste, du haut en bas, reflète l'ordre dans lequel elles seront lues.

Si le menu s'est ouvert à la suite de la sélection de Nouveau - Tout, les colonnes refléteront la série de pistes du CD en cours. S'il s'est ouvert à la suite de la sélection de Nouveau - Vide, seulement Ajouter... sera affiché.

Pour effacer des pistes de CD après avoir sélectionné Nouveau - Tout, utilisez les touches haut (▲) et bas (▼) de la télécommande pour naviguer jusqu'à la première piste à effacer (la piste No 3 dans l'illustration du menu)

Programme) et appuyez sur la touche ok/list. Le menu Modifier s'ouvrira pour confirmer la suppression.

Naimuniti : lecteur CD

Une fois qu'une liste de lecture est créée, les options

Éditer et Supprimer deviennent disponibles dans le menu

Modifier. Les options Changer et Insérer deviennent également disponibles dans le menu Modifier:

Supprimer piste X : Sélectionnez et appuyez sur ok/list pour supprimer une piste de la liste de lecture

Changer piste X : Sélectionnez et appuyez sur ok/list

Pour changer une piste

Insérer piste : Sélectionnez et appuyez sur ok/list

pour insérer une piste.

La sélection de Changer piste ou

de Insérer piste ouvre une fenêtre affichant le nombre de piste sélectionné. Utilisez les touches numériques/texte ou haut (▲)

et bas (▼) de la télécommande suivies de ok/list pour changer le

numéro de piste et confirmer le changement ou l'insertion.

Note : Les listes de lecture CD ne peuvent pas contenir de pistes en double.

Changer piste

«ok» pour continuer

6.5 Entretien du lecteur CD

Pour assurer la fiabilité du fonctionnement du lecteur CD du NaimUniti, les surfaces du plateau et le dessous du presse-cd doivent être exempts de poussières ou de dépôts susceptibles d'empêcher la bonne assise du CD et de causer son dérapage.

Pour nettoyer le plateau du lecteur, prenez un morceau de pâte adhésive (type Patafix) et appliquez-le légèrement sur la surface supérieure du tambour métallique magnétique pour recueillir toute matière qui s'y serait adhéree. Frottez le bord extérieur en plastique légèrement avec votre doigt ou un pinceau doux pour vérifier l'absence de poussières ou de particules. Nettoyez le presse-cd avec de la pâte adhésive de la même manière pour éliminer les dépôts sur le dessous.

Il ne faut en aucun cas utiliser de solvant ou de liquide pour le nettoyage.

7. Le tuner radio multi-mode du naimuniti

Le NaimUniti comporte un tuner radio multi-mode qui peut recevoir les transmissions FM et DAB et les flux de radio sur Internet. Le fonctionnement de la FM et du DAB nécessite le branchement d'une antenne appropriée à la prise d'entrée antenne sur le panneau arrière. La radio Internet requiert une connexion Internet à large bande via un routeur incorporant un pare-feu (firewall) approprié. Le NaimUniti est capable d'enregistrer un total de quarante pré-sélections (stations préférées) pour les trois modes de tuner. Sélectionnez l'entrée FM, DAB ou iRadio pour commencer.

Pour rechercher des stations, appuyez sur les touches prev (ou next) de la télécommande et le tuner se mettra à balayer la bande FM, en s'arrêtant sur les stations dont le signal dépasse un certain seuil de puissance.

Note: L'icône des deux cercles emboîtés l'un dans l'autre dans le coin droit de l'écran indique un signal stéréo.

Note: Le seuil de puissance du signal à partir duquel le tuner se bloque et arrête la recherche de stations peut être modifié dans les menus de réglage du NaimUniti. Voir Section 4.3.2.

Si les stations sont compatibles RDS, leurs noms, et pas uniquement leurs fréquences, seront affichés. Appuyez sur le bouton info (1) de la télécommande pour afficher séquentiellement toute information sur l'émission, le genre de la station s'il est défini, sa fréquence et la puissance du signal. Si les stations ne sont pas compatibles RDS, la touche info n'affichera que la fréquence et la puissance du signal.

Quand la recherche s'arrête sur une station, vous pouvez appuyer à nouveau sur prev («) ou next (») pour ignorer la station et reprendre la recherche ou enregistrer la station en tant que préselection en appuyant sur la touche store de la télécommande.

Appuyer sur la touche ok/list de la télécommande permet d'afficher un menu d'options FM à partir duquel vous pouvez sélectionner le mode mono. Le mode mono peut parfois être utile pour réduire le bruit et les interférences.

7.2 Tuner DAB - rechercher des stations

Quand l'entrée Radio DAB du NaimUniti est sélectionnée pour la première fois, elle doit rechercher des stations. Sélectionnez l'entrée DAB et appuyez sur la touche ok/list de la télécommande pour commencer la recherche. La progression de la recherche et le nombre de stations trouvées s'afficheront. Quand la recherche est terminée, le NaimUniti ordonnera les stations alphabétiquement et sélectionnera la première station de la liste.

Les stations DAB peuvent être sélectionnées soit alphabetiquement à tour de rôle en appuyant sur les touches prev («) ou next (▶) de la télécommande, soit en mode liste en appuyant sur la touche ok/list de la télécommande et en parcourant la liste de stations. Utilisez les touches haut (▲) et bas (▼) de la télécommande pour faire dérouler la liste et la touche ok/list pour sélectionner une station. Dans les listes longues, les touches numériques/texte de la télécommande peuvent être utilisées pour parcourir plus rapidement la liste suivant l'ordre alphabétique.

Une fois la station sélectionnée, vous pouvez appuyer sur la touche info (1) de la télécommande pour afficher séquentiellement le genre de la station, la puissance du signal, le début et toute autre information concernant l'émission.

7.3 Tuner iradio - rechercher des stations

Lorsque le NaimUniti est connecté à un réseau avec accès à Internet à haut débit, il téléchargera automatiquement la liste de stations de radio Internet disponibles. Quand l'entrée iRadio est sélectionnée ultérieurement,

Radio Internet

3/6

Genre

Localisation

Podcasts par localisation

Podcasts par genre

Un menu s'affiche et indique toutes les stations disponibles ordonnées par localisation, genre, localisation du podcast, genre du podcast, nouvelle station et stations les plus populaires. L'écran entrera automatiquement en mode liste et les touches haut (▲), bas (▼), gauche (◀) et ok/list pourront donc être utilisées pour parcourir les menus et sélectionner les stations. Dans les listes longues, les touches numériques/texte de la télécommande peuvent être utilisées pour parcourir plus rapidement la liste suivant l'ordre alphabétique.

Quand une station est sélectionnée, l'écran du NaimUniti sortira du mode liste pour revenir en mode normal. Pour entrer à nouveau en mode liste afin de continuer à parcourir les listes des et sélectionner des stations, appuyez sur la touche ok/list de la télécommande.

En appuyant sur la touche info (f) de la télécommande quand une station est en cours de diffusion, vous pouvez afficher le nom de la station (stream), le temps écoulé, des informations sur le flux de données, le niveau de tampon et toute information disponible sur l'émission.

Note : Le niveau de tampon indique la quantité de données stockées dans le NaimUniti et reflète la capacité du réseau à fournir les données au début nécessaire.

Naimuniti : tuner radio multi-mode

Il est possible qu'une station de radio Internet soit « hors ligne » et ne soit pas disponible quand elle est sélectionnée. Si cela se produit, un message d'alerte affichera.

Note: Si le NaimUniti est mis en sourdine pendant plus de cinq minutes pendant qu'une station de radio Internet est sélectionnée, le flux de données sera interrompu afin d'économiser la bande passante du réseau. Le flux redémarre dès que la sourdine est désactivée.

7.4 Ajouter des stations iradio

Le site web Naim Radio Guide permet d'ajouter des stations iRadio qui ne font pas partie de la liste des télé-chargements standard du NaimUniti. Pour accéder au site Naim vTuner et télécharger les stations, veillez suivre les étapes suivantes.

• À l'aide d'un ordinateur connecté au même réseau que le NaimUniti, accédez à la page : http://naim.vtuner.com
• Entrez l'adresse MAC de votre NaimUniti à l'endroit indiqué sur la page web. Pour connaître votre adresse MAC, allez dans Réglages > Réglages usine > Statut du système > MAC.
• Enregistrez un nom d'utilisateur et un mot de passe pour la page web afin que l'adresse MAC ne soit pas requise lors de visites ultérieures.
• Cliquez sur Mes stations ajoutées.
• Tapez les informations demandées et cliquez sur le bouton aller à droite du menu déroulant type.
• Les stations ajoutées seront alors visibles sur la page d'accueil du site Naim Radio Guide. Pour accéder aux stations à partir du Naim Uniti, sélectionnez l'entrée iRadio, puis Stations ajoutées.

7.5 Enregistrer des pré sélections

Quand la touche store de la télécommande est appuyée, l'écran affiche un menu qui permet de confirmer l'enregistrement de la préselection et offre la possibilité de renommer ou de supprimer une préselection enregistrée.

La sélection de l'option enregistrer ouvre un menu qui permet d'enregistrer la station en tant qu'une des quarantes préselections possibles. Faites défiler jusqu'à l'emplacement désiré et appuyez sur ok/list.

La sélection de Renommer permet d'ouvrir un menu qui offre la possibilité de renommer une station précédemment enregistrée. Naviguez jusqu'à la préselection à renommer et appuyez

sur la touche ok/list pour ouvrir un écran de saisie de texte. Utilisez les touches numériques/texte de la télécommande en mode saisie de texte pour sélectionner les caractères. Appuyez sur la touche ok/list pour sauvegarder le nouveau nom de la préselection. Voir Section 3.8 pour une description complète de la saisie de texte.

La sélection de Supprimer ouvre une liste de préselections. Faites défilier jusqu'à la préselection souhaitée et appuyez sur la touche ok/list.

Note : Les opérations concernant les préselections (enregistrer, renommer ou supprimer) ne peuvent pas être exécutées directement en mode liste. La touche store doit être appuyée quand le NaimUniti est en mode lecture normale pour accéder à ces options.

7.6 Utiliser les présélections

Pour sélectionner une préselection, appuyez sur la touche preset de la télécommande pour ouvrir le menu Préselections. Faites défiler jusqu'à la préselection souhaitée et appuyez sur la touche ok/list.

Note: Le menu Présélections affiche les préselections enregistrées dans les trois modes de radio du NaimUniti (FM, DAB, iRadio). La sélection d'une préselection dans un mode de radio autre que celui en cours fera basculer le NaimUniti automatiquement dans ce mode.

Note: Il est possible qu'une station de radio Internet enregistrée en tant que préselection soit « hors ligne » et ne soit pas disponible quand elle est sélectionnée ultérieurement. Si cela se produit, un message d'alerte s'affichera.

8. L'interface audio upnp™ du naimuniti

En plus de fournir la connexion réseau nécessaire à la diffusion de radio internet, l'interface réseau du NaimUniti permet la transmission en continu (streaming) et la lecture de fichiers audio stockés sur des serveurs UPnP™. Le NaimUniti doit être connecté, soit par WiFi soit par câblage ethernet, à un routeur réseau. Si le routeur fournit une connexion à internet, il doit incorporer un pare-feu (firewall). Si le NaimUniti est déjà connecté à un réseau, commencez par sélectionner l'entrée UPnP™.

8.1 Serveurs upnp™

Les serveurs UPnP™ comportent une application logicielle qui permet au NaimUniti, ou à tout autre lecteur compatible UPnP™, de lire des fichiers audio stockés et transmis en continu par un autre dispositif sur le réseau. Le serveur UPnP™ est en général un ordinateur domestique MAC ou PC, bien que certains lecteurs NAS (Network Attached Storage) comportent une application UPnP™.

La version 11 ou ultérieure de Windows Media™ Player intègre un serveur UPnP™ et il existe aussi une variété d'applications tierces UPnP™ qui sont compatibles avec les systèmes d'exploitation Windows et Macintosh.

Dans le cas du serveur UPnP™ Windows, les étapes suivantes doivent être suivies avant que de la musique puisse être transmise en continu vers le NaimUniti :

• S'assurer que la version 11 ou ultérieure de Windows MediaTM Player est installée
• Activer le partage de fichiers dans Windows MediaTM Player. À partir de la boîte de dialogue Options de Media Player, sélectionner Bibliothèque > Configurer le partage... puis sélectionner Partager mes fichiers multimédia
• S'assurer que le pare-feu (firewall) est configuré pour permettre le partage de fichiers.

8.2 Compatibilité des fichiers audio

Les fichiers audio stockés sur les serveurs UPnP™ rattachés au réseau peuvent être en format MP3, AAC, FLAC, WAV ou Ogg. Les fichiers doivent être libres de toute restriction de lecture liée à la gestion des droits numériques tels que le système FairPlay de Apple iTunes.

8.3 Scanner les serveurs et dire des fichiers

Lorsque l'entrée UPnP™ est sélectionnée, une liste de serveurs UPnP™ disponibles sur le réseau s'affichera. L'écran entrera automatiquement en mode liste et les touches haut (▲), bas (▼) et ok/list pourront donc être utilisées.

pour parcourir et sélectionner le serveur désiré.

Note: Allegro Media Server (montré en illustration) est une application Media Server UPnP™ qui est exécutée sur des PC Apple ou Windows et donne accès à des fichiers média et aux contenus de bibliothèque iTunes.

à partir de lecteurs média UPnP™ tels que le NaimUniti.

La manière dont le serveur UPnP™ est installé définit comment les fichiers audio et les listes de lecture qu'il contient seront listées et affichées. Dans la plupart des cas, l'installation par défaut listera et affichera les fichiers par artiste et album, mais il se peut que des listes de lecture prédéfinies soient

Note : Les listes de lecture ne peuvent pas être générées ou stockées localement par le NaimUniti. Celles-ci doivent résider sur le serveur UPnP™ pour pouvoir être lues.

La sélection d'une des options en utilisant les touches haut

Les touches haut (), bas () et ok/list permettent d'afficher un menu indiquant les éléments qui entrent dans la catégorie sélectionnée. Une catégorie entière peut être sélectionnée pour la lecture en utilisant les touches haut (), bas (), suivie de play/pause ().

Autrement, la sélection d'une catégorie en utilisant les touches haut (▲), bas (▼) suivie de ok/list affichera la liste entière des pistes contenues dans cette catégorie. Les pistes peuvent alors être sélectionnées pour la lecture en utilisant les touches haut (▲), bas (▼) et ok/list.

Dans les listes longues, les touches numériques/texte peuvent être utilisées pour parcourir la liste plus rapidement par ordre alphabétique.

Une fois que la lecture est en cours, l'écran du NaimUniti sortira du mode liste pour revenir au mode normal, mode dans lequel les touches de transport de la télécommande (▶▶▶) peuvent être utilisées pour contrôler la lecture. Pour revenir au mode liste afin de continuer à parcourir la liste et à sélectionner des pistes, appuyez sur la touche ok/list.

En appuyant sur la touche info (i) de la télécommande pendant la lecture, vous pouvez afficher le nom du serveur, le niveau de tampon, le temps de piste écoulé et des informations relatives au flux de données (fichier audio).

Note : Le niveau de tampon indique la quantité de données stockées dans le NaimUniti et reflète la capacité du réseau à fournir les données au début nécessaire.

9. Interface ipod du naimuniti

Les iPods Apple, y compris l'iPod Touch, peuvent être connectés à la prise iPod sur le panneau arrière du NaimUniti, en utilisant un câble Naim n-Link (disponible en accessoire). Une fois que l'iPod est branché, l'interface utilisateur et l'écran du NaimUniti peuvent tous les deux seront utilisés pour commander l'iPod et parcourir son contenu. Les iPods ne doivent pas être connectés à la prise USB de la façon du NaimUniti.

Commencez par brancher l'iPod avec un cable n-Link à l'interface iPod sur le panneau arrière du NaimUniti et sélectionnez l'entrée iPod.

9.1Compatibilité ipod

L'interface iPod du NaimUniti n'est pas complètement compatible avec tous les modèles d'iPods. Il y a deux catégories d'iPods incompatibles :

• les iPods qui se connectent par Firewire liront des fichiers lorsqu'ils sont branchés au NaimUniti et peuvent être contrôlés via l'interface utilisateur du NaimUniti, mais leurs batteries ne se rechargeront pas
• Les iPods comme les iPods Shuffle de première génération qui comportent une prise USB seulement pour la connexion ne liront pas de fichiers, ne se rechargeront pas et ne seront pas non plus contrôlables via l'interface utilisateur du NaimUniti.

Un iPod incompatible peut toujours être connecté par sa prise casque à l'entrée de la façon du NaimUniti ou à l'une des prises d'entrée analogiques RCA du panneau arrière. La sélection des fichiers et le contrôle de la lecture resteront cependant sur l'iPod et ne seront pas dupliqués à travers l'interface utilisateur du NaimUniti.

Note: Le contrôle du volume de l'iPod reste opérationnel quand il est connecté au NaimUniti.

9.2 Connecter un ipod

Connectez l'iPod au NaimUniti en utilisant le câble n-Link. Branchez une extrémité du câble dans la prise d'interface iPod sur le panneau arrière et l'autre extrémité dans l'iPod. Quand l'iPod est connecté et l'entrée iPod du NaimUniti sélectionnée, l'écran affichera les fichiers audio et les listes de lecture stockés dans l'iPod. S'il y a un très grand nombre de pistes stockées dans l'iPod, cela peut prendre un peu de temps avant qu'ils n'apparaissent sur l'écran.

Note: L'iPod peut être branché ou débranché sans risque de dommage à tout moment.

9.3 Parcourir et contrôler un ipod

Lorsque l'iPod est connecté, l'écran du NaimUniti entre automatiquement en mode liste et les touches haut (▲), bas (▼), gauche (◀) et ok/list de la télécommande peuvent donc être utilisées pour parcourir et sélectionner des éléments.

Une catégorie entière peut être sélectionnée pour la lecture en utilisant les touches haut (▲), bas (▼) suivies de la touche play/pause (▶).

Autrement, la sélection d'une catégorie en utilisant les touches haut (▲) et bas (▼) suivies de la touche ok/list permettra d'afficher la liste complète des éléments contenus dans la catégorie. Les éléments peuvent alors être sélectionnés pour la lecture et touches haut (▲), bas (▼) et ok/

Une fois la lecture en cours, l'écran du NaimUniti sortira du mode liste pour revenir en mode normal, mode dans lequel les touches de transport (▶ || | ▪ ▪ ▪) peuvent être utilisées pour contrôler la lecture. Pour revenir en mode liste afin de continuer à parcourir la liste et sélectionner d'autres éléments, appuyez sur la touche ok/list.

Pendant la lecture, appuyer sur la touche info (i) de la télécommande vous permettra d'afficher séquentiellement le nom de l'iPod, le chapitre du livre audio, le temps de piste écoulé et des informations sur le flux de données (fichier audio).

L'interface et les commandes propres de l'iPod ne seront pas opérationnelles quand celui-ci est connecté au NaimUniti.

Les menus de réglages du NaimUniti offrent trois régimes différents de recharge de batterie d'iPod (voir Section 4.3.6). Ces trois régimes sont :

• Toujours : la recharge de la batterie a toujours lieu quand l'iPod est branché
• Jamais : la recharge de la batterie n'a jamais lieu quand l'iPod est branché
• Auto : la recharge de la batterie a seulement lieu quand l'iPod est branché et qu'une entrée alternative est sélectionnée.

Note: L'option de ne pas recharger l'iPod est offerte car il peut y avoir une petite réduction de la qualité du son venant de l'iPod quand la lecture et la recharge ont lieu simultanément.

10. L'interface USB du naimuniti

Le NaimUniti peut lire des fichiers audio stockés sur des clés USB insérées dans la prise USB de la façade. Commencez par insérer une clé USB et sélectionnez l'entrée USB du NaimUniti.

10.1.1. Compatibilité média USB

Les clés USB doivent être en format Windows/DOS pour pouvoir être utilisées avec le NaimUniti. Les formats Macintosh ne sont pas compatibles.

Note : L'interface USB du NaimUniti n'est pas conçue pour le branchement des iPods.

10.1.2 Compatible fichiers

Le Naim Uniti peut lire des fichiers audio stockés sur des clés USB s'ils sont dans les formats suivants : MP3, AAC, FLAC, WAV et Ogg Vorbis. Les fichiers doivent être libres de toute restriction de lecture liée à la gestion des droits numériques tels que le système FairPlay de Apple iTunes.

10.2 Parcourir et lire des fichiers USB

Lorsqu’une clé USB est insérée et que l’entrée USB du NaimUniti est sélectionnée, l’écran du NaimUniti entre automatiquement en mode liste et affichera la structure des fichiers audio stockés sur la clé. Utilisez les touches haut (▲), bas (▼), gauche (◀) et ok/list de la télécommande pour parcourir et sélectionner des éléments.

Note : La clé USB peut être branchée et débranchée sans risque de dommage à tout moment.

La sélection d'un dossier affichera la liste des fichiers contenus à l'intérieur et la sélection d'un seul fichier fera débuter la lecture. Toutes les listes des fichiers contenues dans le dossier seront lues. L'ordre de lecture peut se faire en mode aléatoire en appuyant aléatoire () de la télécommande.

USB

4/18

Brilliant Corners.wav Grace and Danger.wav Nelly The Elephant.wav

Solid Air. wav

Dans les listes longues (morceaux par exemple), les touches numériques/texte de la télécommande peuvent être utilisées pour parcourir la liste plus rapidement suivant l'ordre alphabétique.

Une fois la lecture en cours, l'écran du NaimUniti sortira du mode liste pour revenir en mode normal, mode dans lequel les touches de transport (▶||▶■ ◆▶) peuvent être utilisées pour contrôler la lecture. Pour revenir en mode liste afin de continuer à parcourir la liste et sélectionner d'autres éléments, appuyez sur la touche ok/list.

Pendant la lecture, appuyer sur la touche info (1) de la télécommande vous permettra d'afficher alternativement les informations relatives au flux de données et le temps de piste écoulé.

11. Spécifications du naimuniti

Sorties Audio :

Sortie enceinte

Sortie ligne (L+R RCA)

Sortie sub (2 sorties mono via RCA)

Sortie pré-ampli (DIN 4 broches)

Sortie ligne fixe :

275mV, 600Ω

Charge de sortie pre-amp :

10kΩ minimum

Réponse en fréquence :

20Hz - 50kHz

Rapport signal-bruit (SNR) :

80dB

Réponse en phase sur CD :

Phase linéaire, phase absolue correcte

Puissance de sortie :

50W par canal pour 8

90W par canal pour 4

Autres sorties :

Casque, jack 3,5mm

Entrée antenne :

Type F

Entrées analogiques :

Jack 3.5mm sur la façade

3 x paires RCA

1 x DIN avec alimentation pour préamplificateur phono

Naim

Entrées numériques :

5 x S/PDIF (2 x optiques TOSLINK, 2 x coaxiales, 1 x miniTOS)

LINK 3,5mm)

Surcharge entière analogique :

27dB (connexions RCA) (Phono et façade : 33,8dB)

USB

Prise sur la façons

Autres entrées :

Ethernet et iPod

Entrée télécommande :

Panneau arrière, RC5

RS232

Panneau arrête

Formats audio supportés :

Listes de lecture (M3U, PLS)

MP3, AAC (jusqu'à 320kBits/s, CBR/VBR)

Apple Lossless (depuis un iPod)

Fichier au format Windows Media (jusqu'à 320kBits/s)

WAV, FLAC, Ogg Vorbis

Compatibilité CD :

Red Book et CDR

Tension d'alimentation :

100-120V ou 220-240V, 50/60Hz

Consommation en veille :

35 Watts

Poids à l'expédition :

14Kg

Dimensions à l'expédition :

240 × 590 × 500 mm

(HxLxP)

Noir

Finition :
