DAC - DAC (Convertisseur Numérique-Analogique) NAIM1 - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Valeur / Description
Type de produit	Convertisseur numérique-analogique (DAC)
Caractéristiques techniques principales	Prise en charge des formats audio haute résolution, conversion 24 bits/192 kHz
Alimentation électrique	Alimentation externe, tension spécifique à vérifier selon le modèle
Dimensions approximatives	Dimensions compactes, à confirmer selon le modèle exact
Poids	Poids léger, à confirmer selon le modèle exact
Compatibilités	Compatible avec divers appareils audio, ordinateurs, et systèmes hi-fi
Fonctions principales	Amélioration de la qualité sonore, connexion à des sources numériques
Entretien et nettoyage	Essuyer avec un chiffon doux, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Disponibilité des pièces à vérifier auprès du fabricant ou des revendeurs
Sécurité	Utiliser uniquement avec l'alimentation fournie, respecter les consignes d'utilisation
Informations générales utiles	Vérifier les avis d'utilisateurs et les tests avant l'achat pour évaluer la performance

FOIRE AUX QUESTIONS - DAC NAIM1

Qu'est-ce que le NAIM1 DAC ?

Le NAIM1 DAC est un convertisseur numérique-analogique de haute qualité conçu pour améliorer l'expérience audio en offrant une restitution sonore précise et dynamique.

Comment connecter le NAIM1 DAC à mon système audio ?

Pour connecter le NAIM1 DAC, utilisez un câble USB pour le relier à votre ordinateur ou à une source numérique, puis connectez la sortie analogique du DAC à votre amplificateur ou vos enceintes via des câbles RCA.

Que faire si le NAIM1 DAC ne s'allume pas ?

Vérifiez que le câble d'alimentation est correctement branché et que la prise électrique fonctionne. Si le problème persiste, essayez de réinitialiser le DAC en le débranchant pendant 10 secondes avant de le rebrancher.

Le son est-il déformé lorsque j'utilise le NAIM1 DAC ?

Si le son est déformé, vérifiez les connexions et assurez-vous que tous les câbles sont en bon état. Vérifiez également les paramètres de la source audio pour vous assurer qu'ils sont compatibles avec le NAIM1 DAC.

Le NAIM1 DAC est-il compatible avec tous les formats audio ?

Le NAIM1 DAC prend en charge plusieurs formats audio, y compris PCM jusqu'à 24 bits/192 kHz et DSD. Consultez le manuel pour une liste complète des formats pris en charge.

Comment mettre à jour le firmware du NAIM1 DAC ?

Pour mettre à jour le firmware, visitez le site web de NAIM, téléchargez la dernière version du firmware, puis suivez les instructions fournies pour effectuer la mise à jour via USB.

Y a-t-il une garantie pour le NAIM1 DAC ?

Oui, le NAIM1 DAC est généralement couvert par une garantie de 2 ans. Vérifiez les détails spécifiques de votre achat pour les conditions exactes.

Comment nettoyer le NAIM1 DAC ?

Pour nettoyer le NAIM1 DAC, utilisez un chiffon doux et sec. Évitez les produits chimiques agressifs et l'humidité pour préserver les composants électroniques.

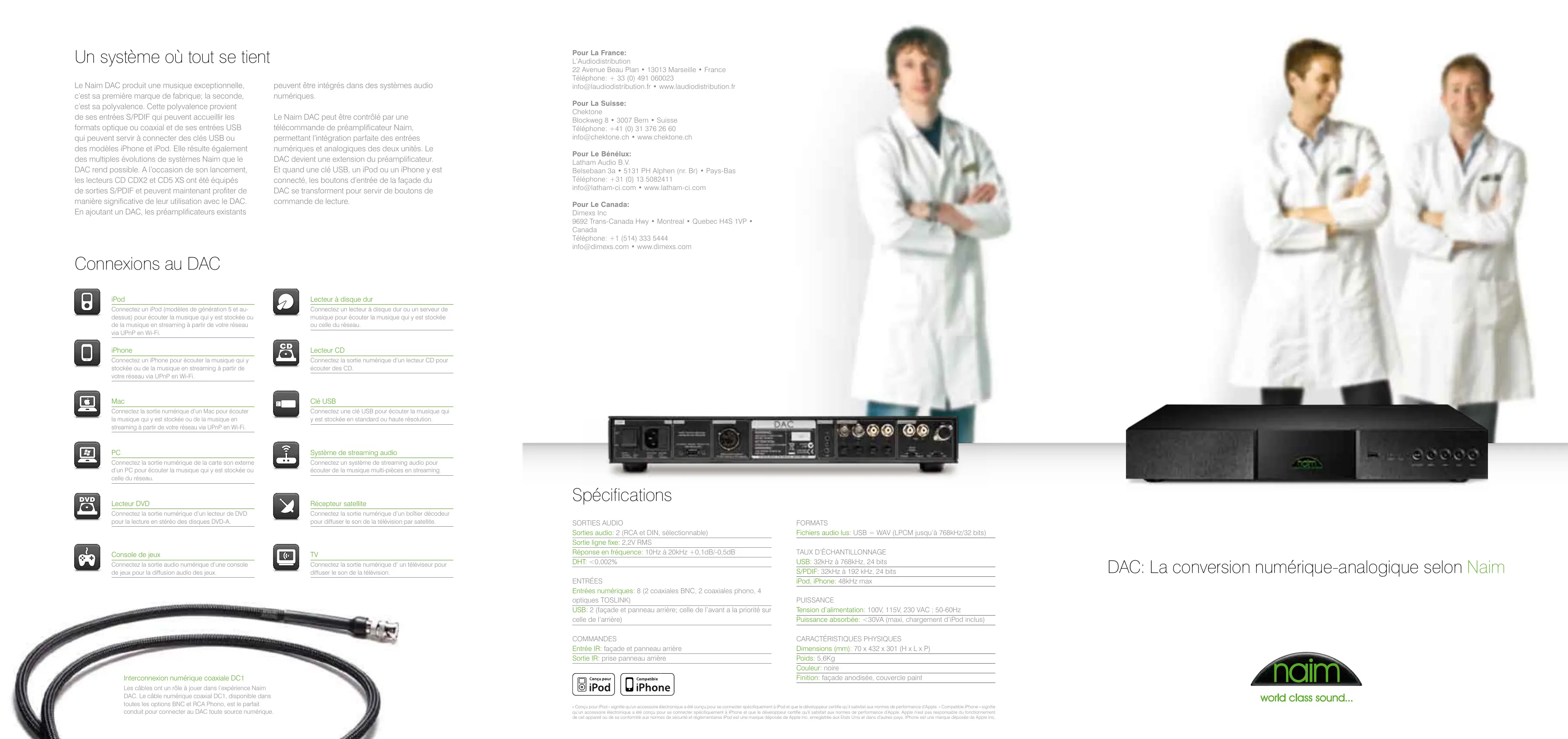

MODE D'EMPLOI DAC NAIM1

Un système où tout se tient

Le Naim DAC produit une musique exceptionnelle, c'est sa première marque de fabrique; la seconde, c'est sa polyvalence. Cette polyvalence provient de ses entrées S/PDIF qui peuvent accueiller les formats optique ou coaxial et de ses entrées USB qui peuvent servir à connecter des clés USB ou des modèles iPhone et iPod. Elle résultat également des multiples évolutiones de systèmes Naim que le DAC rend possible. A l'occasion de son lancement, les lecteurs CD CDX2 et CD5 XS ont été équipés de sorties S/PDIF et peuvent maintainer profiter de manière significative de leur utilisation avec le DAC. En ajoutant un DAC, les préamplificateurs existants

peuvent être intégrés dans des systèmes audio numériques.

Le Naim DAC peut être contrôle par une télécommande de préamplificateur Naim, permettant l'intégration parfaite des entrées numériques et analogiques des deux unités. Le DAC devient une extension du préamplificateur. Et quand une clé USB, un iPod ou un iPhone y est connecté, les boutons d'entrée de la façade du DAC se transforment pour servir de boutons de commande de lecture.

Connexions au DAC

iPod

Connectez un iPod (modèle de génération 5 et audessus) pour écouter la musique qui y est stockée ou la musique en党的建设 à partir de toute réserve via UPnP en Wi-Fi.

Lecteur à disque dur

Connectez un lecteur à disque dur ou un serveur de musique pour écouter la musique qui y est stockée ou celle du réseau.

iPhone

Connectez un iPhone pour écouter la musique qui y stockée ou de la musique en streaming à partir de votre réseau via UPnP en Wi-Fi.

Lecteur CD

Connectez la sortie numérique d'un lecteur CD pour écouter des CD.

Mac

Connectez la sortie numérique d'un Mac pour écouter la musique qui y est stockée ou de la musique en streaming à partir de votre réseau via UPnP en Wi-Fi.

Clé USB

Connectez une clé USB pour écouter la musique qui y est stockée en standard ou haute résolution.

PC

Connectez la sortie numérique de la carte son exter d'un PC pour écouter la musique qui y est stockée ou celle du réseau.

Système de streaming audio

Connectez un système de streaming audio pour écouter de la musique multi-pieces en streaming.

Lecteur DVD

Connectez la sortie numérique d'un lecteur de DVD pour la lecture en stéreo des disques DVD-A.

Récepteur satellite

Connectez la sortie numérique d'un boilier dedecouple pour diffuser le son de la télévision par satellite.

Console de jours

Connectez la sortie audio numérique d'une console de jeu pour la diffusion audio desjeux.

TV

Connectez la sortie numérique d'un téléviseur pour diffuser le son de la télévision.

Pour La France:

L'Audiodistribution

22 Avenue Beau Plan • 13013 Marseille • France

Telephone: [phone]

[e-mail] • www.laudiodistribution.fr

Pour La Suisse:

Chektone

Blockweg 8 · 3007 Bern · Suisse

Telephone: [phone]

[e-mail] • www.chektone.ch

Pour Le Bénélix:

Latham Audio B.V.

Belsebaan 3a ^ 念 5131 PH Alphen (nr. Br) · Pays-Bas

Telephone: [phone]

[e-mail] • www.latham-ci.com

Pour Le Canada:

Dimexs Inc.

Sorties audio: 2 (RCA et DIN, selectionnable)

Sortie ligne fixe: 2,2V RMS

Réponse en fréquence: 10Hz à 20kHz +0,1dB/-0,5dB

DHT: <0.002%

ENTRÉES

Entres numériques: 8 (2 coaxiales BNC, 2 coaxiales phono, 4

optiques TOSLINK)

USB: 2 (façade et panneau arrêté; celle de l'avant à la priorité sur celle de l'arrêté)

COMMANDES

Entree IR: façade et panneau arriere

Sortie IR: prise panneau arriere

FORMATS

Fichiers audio lus: USB = WAV (LPCM jusqu'à 768kHz/32 bits)

TAUX D'ÉCHANTILLONNAGE

USB: 32kHz à 768kHz, 24 bits

S/PDIF: 32kHz à 192 kHz, 24 bits

Finition: façade anodisée, couvercle paint

DAC: La conversion numérique-analogique selon Naim

world class sound...

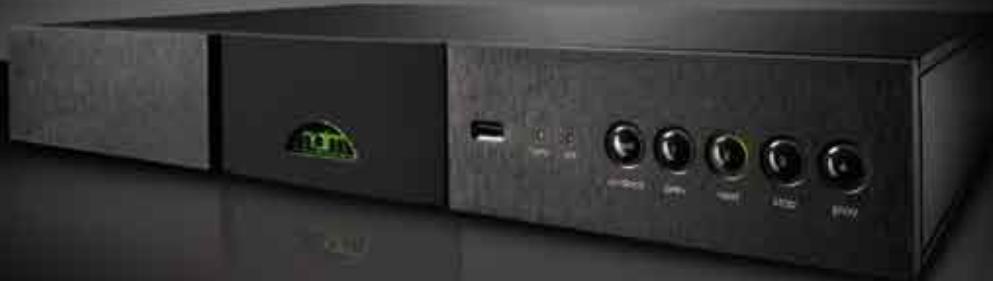

Le numérique-analogique de Naim - pour les convertis

Les moyens de reproductive la musique changent rapidement. Aux CD se sont ajoutés les téléchargesments, les lecteurs de musique portables ont désormais pris leur place dans le paysage, les ordinateurs se connectent régulièrement aux systèmes de hi-fi et les clés USB sont utilisées pour stocker des fichiers de musique en haute résolution. Le Naim DAC, notre premier convertisseur numérique-analogique autonome, arrive donc à un moment excitant dans l'histoire de la musique de haute qualité chez soi. Et en écoute le DAC, vous sentrez monter l'excitation.

Sur le plan technique, le Naim DAC marque une étape comparable à celle de notre premier lecteur CD, le CDS. Le CDS a démontré que la lecture d'un CD et la reproduction authenticate de la musique ne sont pas mutuellement exclusives. Maintenant, le Naim DAC démontré que le « jitterer » (gique) et le bruit dont souffraient les convertisseurs numérique-analogique traditionnels peuvent être surmontés, ouvrant ainsi une nouvelle voie vers le veritable prise de la musique.

Le Naim DAC offre huit entrées S/PDIF, deux entrées USB et est capable deTRAitter des données audio échantillonnées jusqu'à 768kHz et jusqu'à 24 bits de résolution. Il ne se contente pas seulement demettre toutes les entrées numériques dans le domaine analogique, mais il le fait a un niveau de performance qui peut rivalser avec les autres lecteurs CD de Naim pour produit une musique à l'éxécution inégalée.

Ecouter un Naim DAC est une réélation. La musique, que sa source soit un iPod, un CD ou un fjicher de données haute résolution, est renouvelée, avec plus de définition, plus de clarté, plus de chaleur, et tout simplement avec plus de ces « je-ne-sais-quoi » de rythme, de mélodie et d'emotion qui font la différence entre l'authentique et les pâles imitations. Le Naim DAC est une avancée qui fait veritablement entre la musique de haute qualité chez vous.

grade Path

Les évolutions sont un élément fondamental de la philosophie de Naim. En plus de fournir une amélioration de performance significative aux lecteurs CD CDX2 et CD5 XS et au lecteur à disque dur HDX, le Naim DAC peut lui-même être amélioré par l'ajout d'une alimentation externe XPS ou 555 PS.

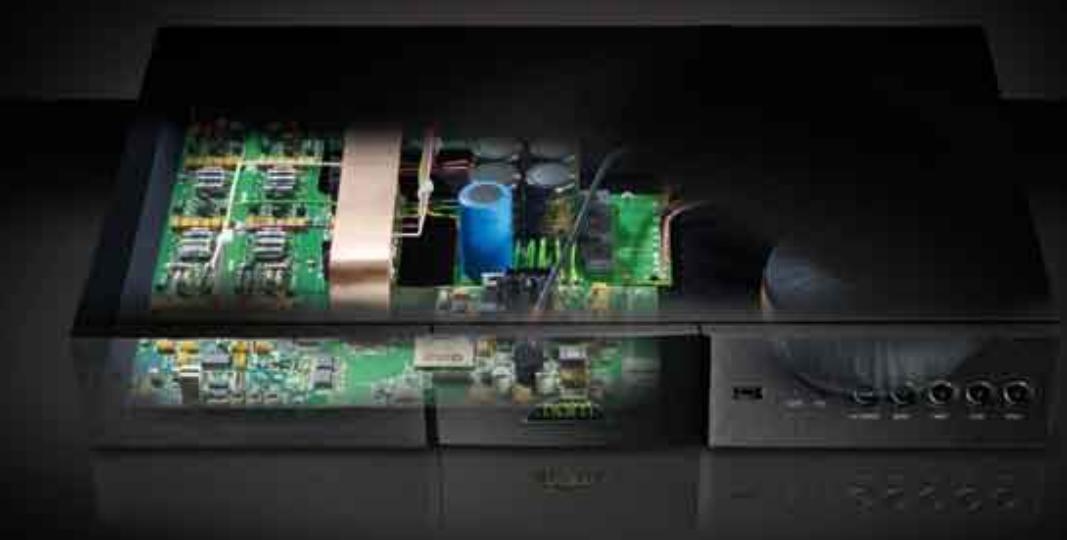

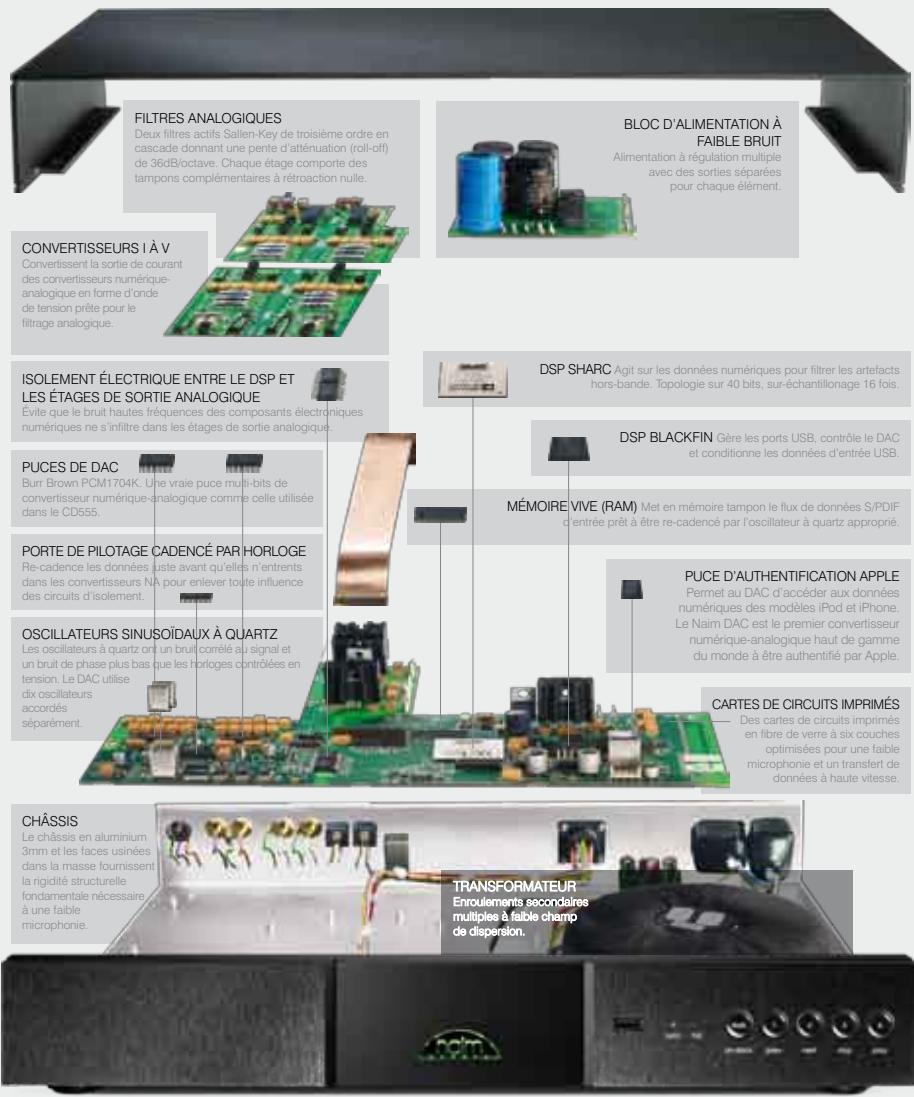

Les détails importants

Chaque élément du Naim DAC a un role vital à jouer dans sa virtuosité sociale ; mais ce ne sont pas seulement ces éléments spécifiques qui sont importants, c'est aussi comment ils sont organises. L'influence du trajet du signal, la microphonie des cartes de circuits, l'impact de la disposition des pistes, l'apport de bruit de certains composants, la sensibilité au bruit des autres, chaque élément est vital et influence les autres.

Le trajet du signal du DAC est fondamentalement simple. Le DSP (proesseur de signal numérique)

SHARC, fonctionnant comme un filtré, reçoit les données, les sur-échantillonne et leur applique un filtré passée-bas, puis les transmet à sa mémoire périphérique. Fonctionnant aussi comme un tampon, la mémoire produit des données qui sont cadenciées par l'oscélateur. Les puces du convertisseur numérique-analogique transforment le signal numérique en courant analogique et les convertisseurs I à V transforment le courant en tension. Le filtré passée-bas analogue enlève les artefacts de haute-fréquence et tamponne le signal pour un préamplificateur.

La conception d'un convertisseur numérique-analogique externe capable d'offrir la performancemusicale exceptionnelle indispensable a tout produitNaim s'accompagne de nombreux defis techniques. Plus particulierement, le protocole d'interface S/PDIF pour interconnexion numerique comporte des problemes de bruit et de « jitterer » (gique) non négligeables. Des solutions originales a ces problèmes ont d'être imaginées et développées.

Le Naim DAC a plus en commun avec les lecteurs CD Naim qu'vec les convertisseurs numériques-analogiques externes conventionnels. Il parlent a surmonter les problemes de « jitter » (gique) du S/ PDIF en envoyant les données dans une memoire RAM tournante, independamment de leur signal d'horloge, et en les cadençant au rythme de l'un des dix oscillateurs sinusoidaux à quartz à fréquence fixe et très faible bruit. En termes de topologie du système, la memoire tournante du DAC est analogue à un CD en rotation alimentant l'horloge en données brutes. La vitesse à laquelle la memoire se remplit et se vide est contrôle grâce à la selection automatique par le DAC de l'oscillateur auquel correspond la fréquence d'horloge moyenne en entrée. Les données entrant dans le filtrage numérique en aval et les puce du DAC sont alors complètement isolées du « jitter » du S/PDIF en entrée.

En plus d'être une source de « jitterer», le S/PDIF est une source potentielle de bruit radio-électrique. Le Naim DAC supprime le bruit du S/PDIF grâce à l'isolement électrique du frontal de son DSP du convertisseur numérique-analogique et des circuits analogiques. Chaque élément fonctionné également à partir d'alimentations distinctes.

Le filtrage numérique du Naim DAC est assured par une puce de DSP SHARC puissantque qui exécutu un code unique écrit par Naim pour creator un filtre ultra-haute précision 40 bits à virgule flottante. Le filtre sur-échantillonne 16 fois sur des données 44,1kHz et fournit un affaibissement d'au filtre d'arrêt de 180dB sur toutes les données. A la suite du filtre numérique se trouvent les deux monoböitiers Burr-Brown de convertisseur numérique-analogique, comme ceux utilisés dans le lecteur CD CD555. Enfin, le Naim DAC possède un étage de sortie numérique de très haute performance, à faible bruit et faible distorsion entièrement discret.

La technologie d'avant-garde et l'ingénierie audio numérique sont cependant des sujets purement académiques. Ecouter un Naim DAC, c'est tout autre chose. Surprenant par sa clarté, saississant par son détaïl, seduisant par sa chaleur et exallant par son ryhtme, le Naim DAC séduitès la première note.

world class sound..
