HV-141 - Ventilateur KAZ - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Ventilateur sur pied (sur socle)
Marque	KAZ (Honeywell Consumer Products)
Modèle	HV-141
Alimentation	120 V, 60 Hz, courant alternatif
Prise de courant	Prise mise à la terre (3 alvéoles)
Montage	Sur pied avec base ronde, rallonge et poteau métallique
Poids de la base	Sans poids (HV-141), optionnel pour HV-181
Réglage de la hauteur	Oui, par vis de blocage à oreilles
Orientation du flux d'air	Inclinable manuellement jusqu'au plafond
Vitesses	Multi-vitesses (commande variable)
Boîtier moteur	Scellé, lubrifié en permanence, non démontable
Entretien	Nettoyer avec un linge doux humide ; ne pas immerger
Produits de nettoyage interdits	Essence, diluant, produits chimiques
Sécurité enfant	Surveillance recommandée en présence d'enfants
Protection contre l'humidité	Ne pas utiliser dans une fenêtre ni en extérieur
Pièces détachées disponibles	Bouton de fixation, base ronde, rallonge, poteau, vis, clé à douille
Service client	1-800-332-1110 (États-Unis)
Garantie	5 ans limitée (vices de matière ou main-d'œuvre)
Numéro de pièce	HV-141-* (voir notice pour références)

FOIRE AUX QUESTIONS - HV-141 KAZ

Comment assembler la base du ventilateur KAZ HV-141 ?

Placez la base sur le sol avec le poids en dessous. Alignez les trous de la rallonge avec ceux de la base et insérez la rallonge. Insérez les 5 boulons à travers la plaque, puis placez les rondelles et les écrous. Utilisez la clé à douille n°10 fournie pour visser les écrous sans trop serrer. Retournez la base, puis insérez le poteau métallique du ventilateur dans la rallonge en alignant les rainures. Serrez la vis de blocage à oreilles.

Comment fixer le module du ventilateur sur le poteau ?

Placez le module du ventilateur au-dessus du poteau métallique. Alignez la rainure du module avec le trou du poteau. Poussez les deux éléments l'un contre l'autre et alignez les trous. Insérez et serrez à la main la vis de blocage à oreilles.

Comment installer la boîte de commande ?

Dévisser le bouton de verrouillage de la boîte de commande. Poussez la rallonge de la boîte de commande dans le trou du poteau du ventilateur. Laissez pendre librement le cordon d'alimentation reliant la boîte au ventilateur. À l'arrière, serrez le bouton de fixation de la boîte de commande sans trop serrer.

Comment nettoyer le ventilateur HV-141 ?

Débranchez toujours le ventilateur avant le nettoyage. Utilisez un linge doux et humide pour essuyer l'extérieur. Ne plongez jamais le ventilateur dans l'eau et ne laissez pas d'eau s'infiltrer dans le boîtier du moteur. N'utilisez pas d'essence, de diluant ou de produits chimiques. Le moteur est scellé et ne nécessite pas de lubrification.

Quelles sont les précautions de sécurité importantes ?

Utilisez uniquement sur une surface sèche et horizontale. Branchez dans une prise mise à la terre (120 V). Ne placez pas le ventilateur près de rideaux ou d'objets pouvant être aspirés. Ne l'utilisez pas en extérieur ou près de flammes. Débranchez-le lorsqu'il n'est pas utilisé ou avant de le déplacer. Surveillez les enfants à proximité.

Que faire si le ventilateur ne fonctionne pas ?

Vérifiez d'abord que le cordon d'alimentation est bien branché dans une prise fonctionnelle. Assurez-vous que la commande de vitesse est sur une position autre que OFF. Si le problème persiste, n'essayez pas de réparer vous-même ; contactez le service client au 1-800-332-1110. La garantie couvre les vices de matière ou de main-d'œuvre.

Puis-je utiliser une commande de vitesse transistorisée avec ce ventilateur ?

Non, cela est expressément déconseillé. L'utilisation d'une commande de vitesse transistorisée peut provoquer un risque d'incendie ou de choc électrique. Utilisez uniquement les commandes fournies avec l'appareil.

Quelles pièces de rechange sont disponibles pour le HV-141 ?

Les pièces suivantes sont disponibles : bouton de fixation de la boîte de commande (HV-141-2), base ronde (HV-141-4), rallonge de la base (HV-141-5), poteau du ventilateur (HV-141-6), jeu de vis de blocage à oreilles (HV-141-7), jeu de vis de blocage de la base (HV-141-8) et clé à douille n°10 (HV-141-9). Contactez le service client pour commander.

Comment contacter le service client Honeywell pour le ventilateur KAZ ?

Composez le numéro sans frais 1-800-332-1110. Le service est disponible 24h/24, 7j/7. Vous pouvez commander des pièces détachées par téléphone en réglant par Master Card, Visa ou Discover. Pour un retour sous garantie, suivez les instructions dans la notice.

Quelle est la durée et la couverture de la garantie ?

La garantie limitée est de 5 ans à compter de la date d'achat initial. Elle couvre la réparation ou le remplacement d'un produit présentant un vice de matière ou de main-d'œuvre. Elle ne couvre pas les dommages dus à un usage abusif, à l'usure normale, ou aux tentatives de réparation non autorisées. Pour faire une réclamation, retournez le produit avec une preuve d'achat et des frais de manutention.

MODE D'EMPLOI HV-141 KAZ

Modèle HV-141 sans poids pour la base HV-181 avec poids pour la base

L'utilisation d'appareils électriques nécessite des précautions élémentaires, incluant celles qui figurent ci-dessous:

Utiliser uniquement ce ventilateur conformément aux directives contenues dans le présent guide d'utilisation. Tout autre usage non recommandé par le fabricant pourrait être cause d'incendie, de choc électrique ou de blessures. - Les ventilateurs haute vitesse sont conçus pour créer une circulation d'air rapide. Il faut donc éviter de placer le ventilateur à proximité de tentures, de rideaux ou de tout autre objet qui pourrait être attiré dans l'orifice d'admission d'air du ventilateur. - Afin de prévenir les chocs électriques, éviter de placer le ventilateur dans une fenêtre, d’immerger l’appareil, son cordon d'alimentation ou sa fiche dans l'eau ou de vaporiser du liquide sur l'appareil. - Ce ventilateur doit être branché dans une prise de courant mise à la terre de 120 volts (prise à trois alvéoles).

Courant alternatif. EVITER de contourner ce dispositif de securite.

• Une étroite surveillance est recommandée au moment d'utiliser tout appareil en présence d'enfants.
• Régler le ventilateur à la position OFF et le débrancher quand il ne sert pas ou avant de le déplacer ou d'en effectuer l'entretien ou le nettoyage.
• Éviter de faire fonctionner l'appareil en présence de vapeurs explosives ou inflammables.
• Éviter de placer le ventilateur ou des pièces du ventilateur à proximité d'une flamme ou d'un appareil de cuisson ou de chauffage.
• Éviter d'utiliser le ventilateur si la fiche ou le cordon d'alimentation est endommagé. Éviter également d'utiliser l'appareil si celui-ci a montré des signes de mauvais fonctionnement, si on l'a laissé tomber ou s'il a été endommagé de quelque façon que ce soit. (Consulter la garantie.)
• Éviter tout contact avec des pièces mobiles du ventilateur. Pour débrancher le ventilateur, tenir la fiche et tirer pour la sortir de la prise de courant. Ne jamais débrancher l'appareil en tirant sur le cordon d'alimentation.
• L'utilisation d'accessoires non recommandés par Honeywell Consumer Products peut entraîner un danger.
• Toujours placer l'appareil sur une surface sèche et bien horizontale.
• Éviter de suspendre ou fixer le ventilateur au mur ou au plafond.
• Éviter de faire fonctionner le ventilateur si ses grilles ne sont pas bien fixées en place. S'assurer de bien centrer ce ventilateur si on l'utilise sur une surface élevée. Éviter de placer le ventilateur trop près du bord d'une surface élevée.
• Éviter d'utiliser le ventilateur en plein air.
• Éviter de laisser pendre le cordon d'alimentation d'un dessus de table ou d'un comptoir ou de le mettre en contact avec une surface chaude, quelle qu'elle soit.
• Une mauvaise connexion entre la sortie de courant alternatif et la fiche peut provoquer un échauffement excessif de la fiche. Demander à un electricien qualifié de remplacer la prise de courant.

Mise en GARDE: afin de réduire le risque d'incendie ou de choc électrique, éviter d'utiliser une commande de vitesse transistorisée avec le ventilateur.

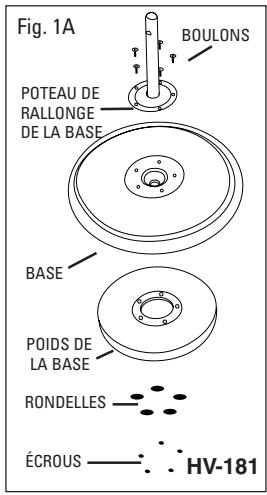

• Retirer de la boîte le poteau de rallonge de la base, la base et le poids qui s'y rattache (Fig. 1A), le tournevis à douille no 10, (5) boulons et (5) écrous.
• Placer la base sur le sol, en plaçant le poids en dessous. Aligner les trous pratiqués dans le poteau de rallonge de la base avec les trous pratiqués dans la base et insérer fermement le poteau dans la base.
• Séparer l'écrou et la rondelle métallique de chacun des boulons.
• Avec les doigts, insérer chaque boulon à travers la plaque du poteau de rallonge de la base et dans la base elle-même jusqu'à ce que le boulon soit presque au même niveau que la plaque.
• Une fois le boulon inséré, renverser avec précaution la base et le poteau de sorte que le pôle de la base soit dirigé vers le haut.
• Prendre une rondelle de métal et la laisser tomber dans le trou de façon qu'elle entoure le boulon.
• Prendre ensuite un écrou et l'insérer dans le tournevis à douille n° 10 (fourni). À l'aide de l'outil, visser l'écrou autour du boulon. Ne pas serrer complètement.
• Répéter ces opérations pour les 5 boulons, puis serrer les boulons.

REMARQUE: Il pourrait être plus facile de inserer et de serrer chaque boulon tour à tour que les cinq à la fois. Chaque personne peut adopter la méthode qui lui convient le moins.

• Une fois les (5) boulons en place, remettre la base à l'endroit, de façon que le poteau de rallonge de la base soit dirigé vers le haut.

• Placer le poteau métallique du ventilateur sur pied dans la rallonge de la base en alignant la rainure du poteau avec le trou de la rallonge de la base.
• Pousser jusqu'à ce que les trous (dans la rainure) soient alignés (Fig. 2).
• Insérer et serrer à la main la vis de blocage à oreilles.
• Placer le module du ventilateur au-dessus du poteau métallique en alignant la rainure du module du ventilateur avec le trou du poteau. Pousser les deux éléments l'un contre l'autre et aligner les trous (Fig. 3).
• Insérer et serrer à la main la vis de blocage à oreilles.
• Dévisser le bouton de verrouillage de la boîte de commande.
• Pousser la rallonge de la boîte de commande dans le trou du poteau du ventilateur (Fig. 4). S'assurer de laisser pendre librement le cordon d'alimentation reliant la boîte de commande au ventilateur.
• À l'arrière, serrez le bouton de fixation de la boîte de commande. ÉVITER DE TROP SERRER.

Functionnement

• Placer le ventilateur sur une surface sèche et bien horizontale.
• Brancher le cordon d'alimentation dans une prise de courant triphasée (mise à la terre).
• Choisir la vitesse désirée selon ses besoins.
• Régler la position du ventilateur de façon à diriger le jet d'air à l'endroit désiré.
• Pour une circulation d'air maximale, on peut orienter le ventilateur vers le plafond (Fig. 5). L'utilisation de cette méthode l'été permet de cré èce.

• Régler la commande à la position OFF et DEBRANCHER LE VENTILATEUR AVANT DE LE NETTOYER.
• REMARQUE: Le boîtier du ventilateur ne peut être démonté.
• Nettoyer le ventilateur au moyen d'un linge doux humide uniquement.
• ÉVITER de plonger le ventilateur dans l'eau ou de laisser de l'eau s'infiltrer dans le boitier du moteur.
• ÉVITER d'utiliser de l'essence, du diluant pour peintures ou un autre produit chimique pour nettoyer le ventilateur.

Ranger le ventilateur dans sa boîte d'origine ou le couvrir pour le protéger de la poussière.

REMARQUE: Le moteur du ventilateur n'a pas besoin d'être lubrifié. Il est scellé et lubrifié en permanence.

Service à la clientéle/pieces de rechange disponibles

Pour parler à un représentant du service technique ou pour donner une commande, prière de communiquer avec notre Centre du Service à la clientèle, en composant sans frais le 1-800-332-1110. On peut commander 24 heures par jour, sept jours sur sept, en réglant avec Master Card, Visa ou Discover.

ARTICLE	HV-141	HV-181
	N° DE PIECE	N° DE PIECE	PRIX U.S.	PRIX CAN.
Bouton de fixation de la boîte de commande	HV-141-2	HV-181-2	4,00	5,40
Base ronde	HV-141-4	HV-181-4	15,00	20,25
Rallonge de la base	HV-141-5	HV-181-5	10,00	13,50
Poteau du ventilateur	HV-141-6	HV-181-6	10,00	13,50
Vis de blocage à oreilles (jeu de 2)	HV-141-7	HV-181-7	4,00	5,40
Vis de blocage de la base (jeu de 2)	HV-141-8	HV-181-8	4,00	5,40
Clé à douille no10	HV-141-9	HV-181-9	4,00	5,40

Pour commander des pièces de rechange, faire le chèque ou le mandat de poste à l'ordre de Honeywell Consumer Products Business, en incluant la somme de 4,50 US/6,00 CAN. pour les frais d'expédition et de manutention. Prière d'ajouter la TPS et les taxes provinciales applicables. Poster le tout à :

Consumer Relations

Remarque : Honeywell Consumer Products Business ne peut expédier des marchandises à un numéro de boîte postale.

Merci d'avoir acheté un ventilateur Honeywell. Pour en savoir plus sur Honeywell, visitez notre site

Web à www.honeywell.com

Prière de lire toutes les instructions avant de tenter d'utiliser ce produit.

La carte ci-jointe doit être remplie et retournée dans les 7 jours suivant l'achat.

A. Cette garantie limite de 5 ans s'applique à la réparation ou au remplacement d'un produit responsable d'un vice de matière ou de main-d'œuvre. Cette garantie ne s'applique pas aux dégâts découlant d'un usage abusif ou déraisonnable, ni aux dégâts supplémentaires. Les défaillances résultant de l'usure normale ne sont pas considérées comme des vices de fabrication en vertu de la présente garantie.

HONEYWELL N'EST NULLEMENT RESPONSABLE DES DOMMAGES FORTUIS OU INDIRECTS, QUELS QU'ILS SOIENT. Toute GARANTIE IMPlicitte DE QUALITE MARCHANDE ET DE CONVENANCE RELATIVE À CE PRODUT À LA MÉME DURée LIMITE QUE LA PRÉSENTE

GARANTIE. Dans certaines régions, on ne permet pas l'exclusion ou la limitation des dommages fortuits ou indirects, ni les limites de durée applicables à une

garantie implicite ; par conséquent, il est possible que ces limitations ou exclusions ne s'appliquent pas dans votre cas. Cette garantie vous confère des droits précis, reconnus par la loi. Ces droits diffèrent d'une région à l'autre, et il est possible que vous en ayez d'autres. Cette garantie s'applique uniquement à l'acheteur initial de ce produit, à compter de la date de l'achat.

B. À sa discrétion, Honeywell réparera ou remplacera ce produit si l'on constate qu'il comporte un vice de matière ou de main-d’œuvre. Tout produit défectueux devrait être retourné à l’endroit où il a été acheté, conformément à la politique du magasin. Par la suite, tout produit défectueux dont la garantie est toujours valide peut être retourné à Honeywell.

C. Cette garantie ne couvre pas les dommages découlant des tentatives de réparation non autorisées ou de toute utilisation non conforme au guide d'utilisation.

D. Retourner tout produit défectueux à Honeywell

Consumer Products, accompagné d'une brève description du problème. Inclure une preuve d'achat et un chèque ou mandat-poste de 15,00 US/19,85 can. pour les frais de manutention, d'emballage de retard et d'expédition. Prière d'indiquer nom, adresse et numéro de téléphone durant la journée. Les frais d'expédition doivent être payés à l'avance. Adresser à :
