HS-160R - Ventilateur KAZ - Notice d'utilisation et mode d'emploi gratuit

Marque	KAZ
Modèle	HS-160R
Type de produit	Ventilateur sur pied
Usage	Domestique uniquement
Alimentation	120 V CA (prise polarisée)
Nombre de vitesses	3 (faible, moyenne, maximale)
Oscillation	Oui, commande manuelle par bouton
Minuterie	2, 4 ou 8 heures
Mode Brise	Oui, simulation de brise extérieure
Télécommande	Oui, avec piles AAA (2x), portée 8 m
Inclinaison de la tête	Oui, réglage manuel
Indicateurs lumineux	Rouge pour la vitesse, vert pour la minuterie
Assemblage	Base croisée ou circulaire, poteau métallique
Nettoyage	Chiffon doux et humide, ne pas immerger
Sécurité	Fiche polarisée, arrêt automatique en fin de minuterie
Pièces détachées disponibles	Écrou de montage grille arrière, bouton de pales, télécommande
Garantie	5 ans limitée
Service client	Sans frais : 1 800 332-1110

FOIRE AUX QUESTIONS - HS-160R KAZ

Comment mettre en marche le ventilateur HS-160R ?

Pour mettre en marche, appuyez sur le bouton ON/SPEED. La première pression démarre en vitesse faible, la deuxième en moyenne, la troisième en maximale. Pour éteindre, appuyez sur OFF.

Comment régler la vitesse du ventilateur ?

Appuyez plusieurs fois sur le bouton ON/SPEED pour parcourir les trois vitesses : faible, moyenne, maximale. Un voyant rouge indique la vitesse sélectionnée.

Comment utiliser la minuterie ?

Appuyez sur le bouton minuterie : une fois pour 2 heures, deux fois pour 4 heures, trois fois pour 8 heures. Le voyant vert s'allume sous le chiffre correspondant. Le ventilateur s'arrête automatiquement à la fin.

Comment activer le mode Brise ?

Appuyez sur le bouton BREEZE de la télécommande ou du panneau. La vitesse varie pour simuler une brise extérieure. Pour désactiver, reappuyez sur BREEZE.

Comment nettoyer le ventilateur ?

Éteignez et débranchez le ventilateur. Essuyez avec un chiffon doux et humide. Ne plongez pas l'appareil dans l'eau et n'utilisez pas de produits chimiques. Pour nettoyer les pales, démontez la grille avant.

Que faire si le ventilateur ralentit et accélère tout seul ?

C'est normal si le mode Brise est activé. Pour revenir à une vitesse constante, appuyez une fois sur le bouton BREEZE.

Comment assembler la base du ventilateur ?

Selon le modèle, la base peut être croisée ou circulaire. Insérez les barres d'appui dans le connecteur, placez le poteau métallique en alignant la rainure, puis tournez de 90° dans le sens horaire jusqu'au blocage.

Comment utiliser la télécommande ?

La télécommande fonctionne jusqu'à 8 m de distance. Pointez-la vers l'avant du ventilateur. Elle permet les mêmes fonctions que le panneau (marche, vitesse, minuterie, brise). Les piles AAA sont fournies.

Comment incliner la tête du ventilateur ?

Après assemblage complet, inclinez manuellement le module moteur à l'angle désiré. Il n'y a pas de bouton spécifique.

Où commander des pièces détachées ?

Appelez le service client au 1 800 332-1110 (sans frais) ou commandez par courrier. Les pièces disponibles incluent l'écrou de montage de grille arrière (HS-160R-2), le bouton de pales (HS-160R-4) et la télécommande (HS-160R-14).

MODE D'EMPLOI HS-160R KAZ

L'utilisation d'appareils électriques nécessite des précautions élémentaires afin de réduire les risques d'incendie, de choc électrique ou de blessures. Parmi les précautions à observer, on compte les suivantes :

1. Utiliser uniquement ce ventilateur conformément aux directives contenues dans le présent guide d'utilisation. Tout autre usage non recommandé par le fabricant pourrait être cause d'incendie, de choc électrique ou de blessures.
2. Ce produit est conçu pour un usage domestique UNIQUEMENT, et non pour une utilisation commerciale, industrielle ou en plein air.
3. Afin de prévenir les chocs électriques, éviter de placer le ventilateur dans une fenêtre, d'immerger l'appareil, son cordon d'alimentation ou sa fiche dans l'eau ou de vaporiser du liquide sur l'appareil.
4. Ce produit est équipé d'une fiche polarisée (fiche dont l'une des lames est plus large que l'autre). Afin de réduire le risque de choc électrique, cette fiche ne peut être insérée que d'une seule manière dans la prise de courant polarisée. Si la fiche ne pénètre pas complètement dans la prise, tourner la fiche. Si la fiche ne s'insère toujours pas dans la prise, communiquer avec un electricien. ÉVITER de contourner le dispositif de sécurité que constitue la fiche polarisée.
5. Une étroite surveillance est recommandée au moment d'utiliser tout appareil en présence d'enfants.
6. Régler le ventilateur à la position OFF et le débrancher quand il ne sert pas ou avant de le déplacer ou de le nettoyer.
7. Pour débrancher l'appareil, le régler à la position OFF, puis enlever la fiche de la prise de courant. Ne jamais tirer sur le cordon d'alimentation.
8. Éviter de faire fonctionner l'appareil en présence de vapeurs explosives ou inflammables.
9. Eviter de placer le ventilateur ou des pièces du ventilateur à proximité d'une flamme ou d'un appareil de cuisson ou de chauffage.
10. Eviter d'utiliser le ventilateur si la fiche ou le cordon d'alimentation est endommagé. Eviter également d'utiliser l'appareil si celui-ci a montré des signes de mauvais fonctionnement, si on l'a laissé tomber ou s'il a été endommagé de quelque façon que ce soit (consulter la garantie):
11. Éviter tout contact avec des pièces mobiles du ventilateur.
12. L'utilisation d'accessoires non recommandés par le fabricant peut entraîner un danger.
13. Tout toujours placer l'appareil sur une surface sèche et bien horizontale.
14. Éviter de suspendre ou fixer le ventilateur au mur ou au plafond.
15. Éviter de faire fonctionner le ventilateur si son boîtier a été enlevé ou endommagé.
16. Une connexion trop lâche de la fiche dans la prise de courant c.a. peut entraîner une surchauffe et une déformation de la fiche. Contacter un électricien pour faire remplacer la prise de courant lâche ou usée.

MISE EN GARDE : Afin de réduire le risque d'incendie ou de choc électrique, éviter d'utiliser une commande de vitesse transistorisée avec le ventilateur.

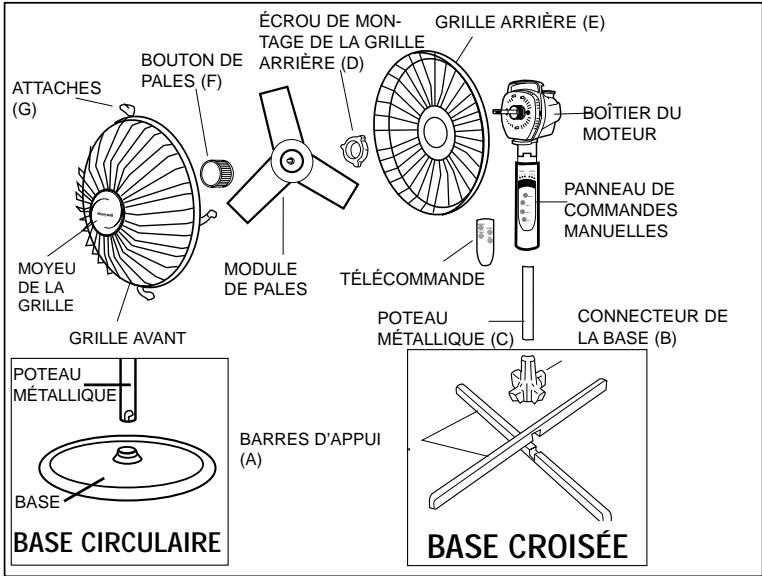

Vérifier d'abord si la base du ventilateur est circulaire ou croisée et suivre les instructions d'assemblage se rapportant au modèle du ventilateur.

Pour une BASE croisee

• Placer les barres d'appui (A) comme l'indique le dessin et appuyer fermement sur le connecteur de la base (B) pour le fixer aux barres d'appui (A) (Fig. 1).
• Insérer le poteau de métal (C) dans la base en alignant la rainure encastrée du poteau avec le point soulevé situé sur le connecteur de la base et en poussant. S'assurer que le poteau est bien maintenu en place. Tenir la base fermement et tourner le poteau de 90 degrés DANS LE SENS DES AIGUILLES D'UNE MONTRE jusqu'à ce qu'il se bloque. ÉVITER DE TROP SERRER (Fig. 2).

Pour une BASE circulaire

• Insérer le poteau de métal (C) dans la base en alignant la rainure encastrée du poteau avec le point saillant situé à l’intérieur de la base et en poussant (Fig. 3). S’assurer que le poteau est bien maintenu en place. Tenir la base fermement et tourner le poteau de 90 degrés DANS LE SENS DES AIGUILLES D’UNE MONTRÉE jusqu’à ce qu’il se bloque. ÉVITER DE TROP SERRER.

Fig. 1

Installation du panneau de commandes manuelles (tous les modeles)

• Aligner les trois (3) languettes situées sur le poteau de métal avec les trois (3) rainures situées sur le panneau de commandes manuelles et emboiter en tournant jusqu'à ce que le tout se bloque en place (Fig. 4). Le poteau ne tournera plus. S'assurer de serrer le boutonitué au dos du panneau de commandes manuelles.
• Insérer les deux (2) piles AAA dans la télécommande et insérer celle-ci dans le panneau de commandes manuelles.

Fin de l'assemblage

• Enlever l'écrou de montage de la grille arrière (D). Placer la grille arrière (E) sur le boîtier du moteur en s'assurant d'insérer les trois (3) bosses situées sur le boîtier du moteur dans les trois (3) troughs de la grille arrière. Serrer l'écrou de montage de la grille arrière en le tournant DANS LE SENS DES AIGUILLES D'UNE MONTRÉ (Fig. 5).
• Pousser le module des pales sur l'axe du moteur, en alignant le module avec la partie en «D» située à l'extrémité de l'axe du moteur. Serrer le bouton (F) retenant le module des pales en le tournant dans le SENS CONTRAIRE DES AIGUILLES D'UNE MONTRÉ (Fig. 6).
• Placer la grille avant sur la grille arrêté et attacher l'agrafe supérieure (G) à la grille arrêté (Fig. 7).
• Fixer les agrafes intégrées au rebord de la grille avant sur la grille arrêté (Fig. 8).

REMARQUE: Pour changer l'angle d'inclinaison du module du moteur, il suffit d'incliner ce module selon l'angle désiré, une fois que le ventilateur a été complètement assemblé.

Fonctionnement

• Placer le ventilateur sur une surface sèche et bien horizontale.
• Brancher le cordon d'alimentation dans une prise de courant polarisée de 120 volts C. A.
• Pour permettre le ventilateur en marche, appuyer une fois sur le bouton «ON/SPEED»
• Le ventilateur tourne d'abord à la vitesse la plus faible. Appuyer une deuxième fois sur le bouton pour passer à la vitesse moyenne. Lorsque le ventilateur tourne à la vitesse moyenne, appuyer sur le bouton «ON / SPEED» pour passer à la vitesse maximale.
• En appuyant sur le bouton «ON / SPEED» lorsque le ventilateur fonctionne à vitesse maximale, on revient au fonctionnement en vitesse faible.

Fonctionnement (suite)

• Un voyant de couleur rouge allumé sur le panneau de commande indique à quelle vitesse le ventilateur tourne (Fig. 9).
• Pour arrêter le mécanisme d'oscillation, tirer fermement le bouton de contrôle du mécanisme d'oscillation. Deux déclics se produisent. Pour actionner de nouveau le mécanisme d'oscillation, appuyer sur le bouton du mécanisme (Fig. 10).
• Incliner la tête du ventilateur à l'angle désiré.
• Pour couper le fonctionnement du ventilateur, appuyer sur le bouton «OFF».

REMARQUE: Quand on remet le ventilateur en marche, celui-ci fonctionne automatiquement à la dernière vitesse utilisée. On peut ensuite régler l'appareil à la vitesse voulue.

Brise: Pour actionner la fonction «Brise», appuyer une fois sur le bouton «BREEZE» de la télécommande ou du panneau de commandes. La vitesse du ventilateur augmentera alors, puis diminuera, pour simuler la brise extérieure. On peut utiliser la fonction «Brise» à n'importe quelle vitesse. Pour arrêter la fonction «Brise», appuyer une fois sur le bouton «BREEZE».

Minuterie: On peut régler le ventilateur de sorte qu'il cesse de fonctionner après deux, quatre ou huit heures.

• Cette fonction est actionnée de la même façon que le réglage de la vitesse. Pour utiliser cette fonction, appuyer sur le bouton de la minuterie.
• Le temps sélectionné est affiché par le voyant vert allumé sur le panneau de commandes du ventilateur.

Appuyer 1 fois = 2 heures - le voyant s'allume sous le chiffre 2 Appuyer 2 fois = 4 heures - le voyant s'allume sous le chiffre 4 Appuyer 3 fois = 8 heures - le voyant s'allume sous le chiffre 8

REMARQUE: Si le ventilateur est en mode «Brise» lorsqu'on l'éteint, il sera encore en mode «Brise» quand on le remettra en marche. Si la minuterie coupe le fonctionnement du ventilateur, lorsque celui-ci sera remis en marche, il fonctionnera à la dernière vitesse utilisée.

• On peut utiliser simultanément les modes «Brise» et «Minuterie»!
• Si l'on souhaite profiter des effets rafraîchissants du mode «Brise», mais qu'on ne peut pas laisser fonctionner le ventilateur pendant toute la nuit, il suffit de sélectionner le mode «Brise» (à partir de n'importe quelle vitesse) et de désirer une durée de fonctionnement de 2, 4 ou 8 heures en appuyant sur le bouton de la minuterie.
• À la fin de la période préprogrammée, le ventilateur s'arrête automatiquement!

Telecommande

La télécommande peut être utilisée jusqu'à une distance de 8 m (26 pieds) du ventilateur. S'assurer de pointer la télécommande directement vers le devant du ventilateur, afin d'obtenir un bon fonctionnement.

• Pour détacher la télécommande du ventilateur, la faire glisser vers le haut et la détacher du panneau frontal. Pour la remettre en place sur le ventilateur, la faire glisser vers le bas dans la rainure située sur le panneau de commandes et appuyer doucement jusqu'à ce que l'attache s'enclenche.
• Les boutons situés sur la télécommande ont les mêmes fonctions que ceux qui sont sur le ventilateur. Pour connaître ces fonctions, consulter les sections «Fonctionnement» et «Caractéristiques» du guide d'utilisation.
• Lorsque la télécommande est utilisée, le ventilateur émet un «bip», et les voyants du panneau de commandes s'allument pour indiquer que la télécommande fonctionne.

Nettoyage et entreposage

• Régler le ventilateur à la position OFF et le débrancher avant de le nettoyer.
• Essuyer le ventilateur avec un linge doux et humide.
• ÉVITER de plonger le ventilateur dans l'eau ou de laisser de l'eau s'infiltrer dans le boîtier du moteur.
• ÉVITER d'utiliser de l'essence, du diluant pour peintures ou un autre produit chimique pour nettoyer le ventilateur.

Démontage de la GRILLE avant en VUE du nettoyage

• Démonter les attaches retenant la grille avant à la grille arrière et enlever la grille avant.
• Dévisser le bouton de pales en le tournant DANS LE SENS DES AIGUILLES D'UNE MONTRE.
• Séparer le module de pales du boîtier du moteur.
• Essuyer doucement les pales et les grilles du ventilateur.
• Assembler le ventilateur en suivant les INSTRUCTIONS D'ASSEMBLAGE.

Entreposage

Ranger le ventilateur (couvert) dans un endroit frais et sec.

GUIDE de dépannage

Q: Comment mettre en marche le ventilateur?

Pour mettre en marche le ventilateur, appuyer sur le bouton «ON/SPEED». Quand le ventilateur est arrêté, appuyer une fois pour le fonctionnement en vitesse lente, deux fois pour la vitesse moyenne et trois fois pour la vitesse maximale.

Q: Le ventilateur ralentit, puis accélère. Est-ce un signe de mauvais fonctionnement? R: Non. Le ventilateur a tout simplement été réglé à la fonction «Brise» (BREEZE). Pour désactiver cette fonction, appuyer une fois sur le bouton «BREEZE». Le ventilateur devrait maintenant fonctionner normalement.

Q: Que se passe-t-il si j'ai deux ventilateurs Honeywell à télécommande de même méthode et deux télécommandes?

R: Si les deux appareils sont des ventilateurs sur pied Honeywell à télécommande de même méthode, les deux télécommandes devraient fonctionner avec l'un ou l'autre des ventilateurs.

Service à la clientéle / pieçes de rechanges

Pour parler avec un représentant du service à la clientèle ou pour passer une commande, téléphoner sans frais à notre Service à la clientèle en composant le 1 800 332-1110. Nous prenons les commandes par carte MasterCard, Visa ou Discover 24 heures sur 24, 7 jours sur 7.

Article	N° sw piece HS-160R	Prix US	Prix can.
Écrou de montage de la grille arrière	HS-160R-2	3,00	4,50
Bouton de pales	HS-160R-4	3,00	4,50
Télécommande	HS-160R-14	20,00	29,40

Pour commander par la poste, prière d'inclure un chèque ou un mandat-poste de 4,50 US / 6,10 can. à l'ordre de Honeywell Consumer Products Business, pour les frais d'expédition et de manutention. Les résidents du Massachusetts sont priés d'ajouter 5 p. 100 de taxe de vente. Les résidents canadiens sont priés d'ajouter 7 p. 100 de TPS, ainsi que les taxes de ventes provinciales applicables. Poster à: Consumer Relations Honeywell Consumer Products Business 250 Turnpike Road Southborough, MA 01772 USA

Remarque : Honeywell Consumer Products Business ne peut livrer de la marchandise à un numéro de boîte postale.

Merci d'avoir acheté un ventilateur Honeywell. Pour en savoir plus sur Honeywell, visitez notre site Web à www.honeywell.com/yourhome.

Garantie limitee de 5 ans

Prière de lire toutes les instructions avant de tenter d'utiliser ce produit.

La carte ci-jointe doit être remplie et retournée dans les 7 jours suivant l'achat.

A. Cette garantie limite de 5 ans s'applique à la réparation ou au remplacement d'un produit responsable un vice de matière ou de main-d'oeuvre. Cette garantie ne s'applique pas aux dégats découulant d'un usage commercial, abusif ou déraisonnable, ni aux dégats supplémentaires. Les défaillances resultant de l'usage normale ne sont pas considérées comme des vices de fabrication en vertu de la presente garantie. HONEYWELL N'EST NULLEMENT RESPONSABLE POUR LES DOMMAGES FORTUIS OU INDIRECTS, QUELS QU'ILS SOIENT. Toute GARANTIE IMPLICITE DE QUALITÉ MARCHANDE ET DE CONVENANCE RELATIVE À CE PRODUIT À LA même DURée LIMITE QUE LA PRESENTE GARANTIE.

Dans certaines régions, on ne permet pas l'exclusion ou la limitation des dommages fortuits ou indirects, ni les limites de durée applicables à une garantie implicite ; par conséquent, il est possible que ces limitations ou exclusions ne s'appliquent pas dans votre cas. Cette garantie vous confère des droits précis, reconnus par la loi. Ces droits diffèrent d'une région à l'autre, et il est possible que vous en ayez d'autres. Cette garantie s'applique uniquement à l'acheteur initial de ce produit, à compter de la date de l'achat initial.

B. À sa discrétion, Honeywell réparera ou remplacera ce produit si l'on constate qu'il compte un vice de matière ou de main-d'œuvre. Tout produit défectueux devrait être retourné à l'endroit où il a été acheté, conformément à la politique du magasin. Par la suite, tout produit défectueux dont la garantie est toujours valide peut être retourné à Honeywell. C. Cette garantie ne couvre pas les dommages découlant des tentatives de réparation non autorisées ou de toute utilisation non conforme au présent manuel. D. Retourner tout produit défectueux à Honeywell Consumer Products, accompagné d'une brève description du problème. Inclure une preuve d'achat et un chèque ou un mandat-poste de 10,00 US / 14,70 CAN. pour les frais de manutention, d'emballage de retard et d'expédition. Prière d'indiquer nom, adresse et numéro de téléphone durant la journée. Les frais d'expédition doivent être payés à l'avance. Adresser à :

Honeywell

©2000 Tous droits réservés. Honeywell

P/N 035-00371-000 Rev.2

Illustrations 043-50098-000 Rev.2

F1075.00

10/00
