Marque	Polk Audio
Modèle	DB691
Type de produit	Haut-parleur 3 voies de 6x9 pouces
Type d'installation	Coaxial ou composant (selon configuration)
Transducteurs	Médium/grave de 6 x 9 pouces (15 cm x 22,9 cm)
Tweeter 1	Dôme souple de 1 pouce (25,4 mm)
Tweeter 2	Dôme souple de 3/4 pouce (19 mm)
Dimensions de montage	215,9 x 146 mm (8 1/2 x 5 3/4 pouces)
Profondeur de montage (dessus)	81,0 mm (3 3/16 pouces)
Profondeur de montage (dessous)	95,2 mm (3 3/4 pouces)
Hauteur de grille	31,75 mm (1 1/4 pouces)
Puissance admissible (crête)	300 watts
Puissance admissible (continue)	100 watts
Impédance nominale	4 ohms
Réponse en fréquence	35 Hz - 22 kHz
Sensibilité	93 dB
Réglage du tweeter	Commutateur 3 positions (-3 dB, 0 dB, +3 dB) et boucle de fil pour atténuation supplémentaire
Entretien	Nettoyer avec un chiffon doux et sec
Informations générales	Contactez le service clientèle Polk Audio ou visitez www.polkaudio.com/car

FOIRE AUX QUESTIONS - DB691 POLK AUDIO

Comment installer le haut-parleur Polk Audio DB691 ?

Retirez la bague d'espacement si vous montez la grille. Utilisez le gabarit de découpe fourni pour percer le trou de montage aux dimensions indiquées (215,9 x 146 mm). Fixez le haut-parleur à l'aide des vis fournies. Consultez le manuel pour les étapes détaillées.

Comment ajuster le niveau du tweeter ?

Le DB691 dispose d'un commutateur à trois positions (-3 dB, 0 dB, +3 dB) situé sur le croisement. Pour une atténuation supplémentaire, vous pouvez couper la boucle de fil (voir figure 13) pour réduire le niveau du tweeter de 3 dB supplémentaires.

Quelle puissance d'amplificateur est recommandée pour le DB691 ?

La puissance continue maximale est de 100 watts, et la puissance de crête de 300 watts. Il est recommandé d'utiliser un amplificateur délivrant une puissance RMS située entre 50 et 100 watts par canal pour de meilleures performances.

Quels sont les outils nécessaires pour l'installation ?

Vous aurez besoin d'une scie-cloche ou d'un foret pour découper le trou de montage (dimensions 215,9 x 146 mm), d'un tournevis, de connecteurs rapides pour les fils, et éventuellement d'un support adaptateur-espaceur si nécessaire.

Puis-je utiliser les enceintes DB691 sans amplificateur ?

Oui, mais elles sont conçues pour être utilisées avec un amplificateur externe afin d'obtenir des performances optimales. Une utilisation directe avec l'autoradio peut limiter la puissance et la qualité sonore.

Comment connecter les câbles du tweeter au croisement ?

Connectez les fils des bornes "tweeter" du croisement aux fils du tweeter à l'aide des connecteurs rapides. Assurez-vous de connecter le fil rouge (+) du tweeter à la borne positive de la sortie tweeter du croisement.

Que faire si le son est distordu ou éraillé ?

Cela peut résulter d'une surcharge de l'amplificateur. Réduisez le volume et vérifiez que l'amplificateur n'est pas poussé au-delà de ses limites. Une distorsion excessive peut endommager le haut-parleur.

Où trouver la fiche technique complète du DB691 ?

La fiche technique complète est disponible dans la notice d'utilisation ou sur le site web de Polk Audio : www.polkaudio.com/car.

Comment protéger les haut-parleurs des dommages ?

Évitez de pousser l'amplificateur au-delà de ses limites (volume à 12h-13h). Utilisez un amplificateur de puissance adéquate et veillez à ce que les connexions soient sécurisées.

Quels accessoires sont inclus avec le DB691 ?

Le DB691 est généralement livré avec une grille, un croisement, des vis de montage, et un gabarit de découpe. La bague d'espacement est fournie pour les montages sous grille.

MODE D'EMPLOI DB691 POLK AUDIO

Inspectez vos haut-parleurs avec soin. Si vous constatez des dommages ou s'il manque des pièces, contactez votre revendeur Polk Audio. Conservez la boîte et l'emballage—ils assureront la protection de vos haut-parleurs en cas de transit éventuel.

Un haut-parleur peut être endommagé lorsqu'un amplificateur, quelle que soit sa puissance, est poussé au-delà de ses limites (typiquement à la position 12h ou 13h du contrôle de volume). L'amplificateur surcharge alors, générant un niveau élevé de distorsion et le son devient rauque et éraillé. Contrairement à ce qu'on puisse penser, un haut-parleur peut être endommagé plus facilement par un amplificateur de faible puissance poussé au-delà de ses limites que par un amplificateur de haute puissance.

Si, après avoir suivi toutes les instructions, vous éprouvez des difficultés, vérifiez toutes vos connexions. Si le problème est relié au haut-parleur, communiquez avec votre revendeur Polk Audio ou contactez le Service à la Clientèle de Polk Audio au 1-800-377-7655 (L-V, 9-18, HNE, Canada et É.-U. seulement). À l'extérieur des É.-U. et du Canada, composez le 410-358-3600. Vous pouvez aussi nous contacter par courriel à l'adresse: [e-mail].

Pour plus d'informations—incluant des chroniques pratiques, des FAQ et des manuels d'utilisation en ligne, visitez notre site web primé: www.polkaudio.com/car.

MODÈLE OVALE avec grille

INSTALLATION VON DB691

Retirez la bague d'espacement conçue pour montage en dessous du panneau avant d'installer la grille.

Figure 9 INSTALLATION: db651s, db651, db6501 avec JOINT D'ÉTANCHÉITE et GRILLE

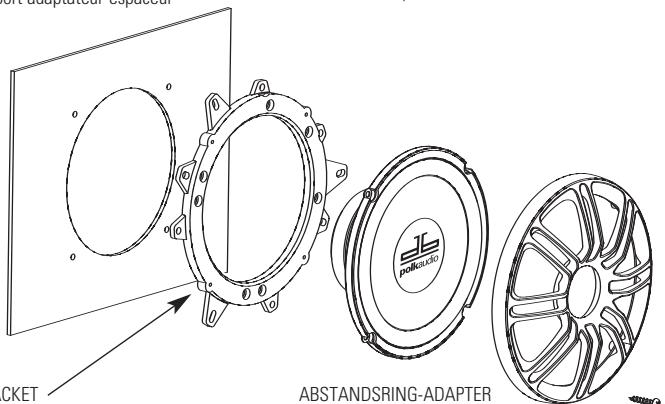

Figure 10 INSTALLATION : db6501/db651 avec grille En certains cas, un support adaptateur-espaceur pourrait être requis.

Figure 10 INSTALLATION DU db6501/db651 avec grille En certains cas, l'utilisation d'un support adaptateur-espaceur pourrait être requise. Figure 10 INSTALLATION DU db6501/db651 avec grille En certains cas, l'utilisation d'un support adaptateur-espaceur pourrait être requise. SPACER/ADAPTER BRACKET (for db6501/db651 driver installation only) SOPORTE ESPACIADOR/ADAPTADOR (solamente para la instalacion de los excitadores db6501 y db651) SUPPORT ADAPTATEUR-ESPACEUR (pour l'installation des transducteurs, db6501/db651 seulement) ABSTANDSRING-ADAPTER (nur für die db6501/db651-Treiber-Installation) ESPACADOR/SUPORTE ADAPTADOR (apenas para instalação dos modelos db6501/db651) STAFFA DI ADATTAMENTO/DISTANZIATRICE (solo per l'installazione del driver db6501/db651)

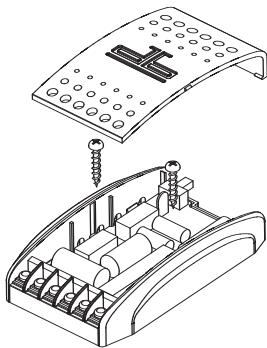

Figure 11 CROSSOVER MOUNTING Allow for ventilation clearance. Figura 11 MONTAJE DE CROSSOVER Deje espacio para la ventilacion Figure 11 MONTAGE DU SEPARATEUR Assurez un dégagement suffisant pour la ventilation. Abbildung 11 CROSSOVER-INSTALLATION Lassen Sie Freiraum zur Lüfung. Figura 11 MONTAGEM DO CROSSOVER Deixar espoço para ventilação. Figura 11 FISSAGGIO DEL CROSSOVER Lasciare spazio sufficiente per la circolazione dell'aria.

Un commutateur à trois positions (-3dB, 0dB, +3dB) vous permet d'ajuster le niveau du tweetier selon vos préférences et l'acoustique de votre voiture.

HOCHTÖNERABSCHWÄCHUNGS-SCHALTER Dieser Schalter mit 3 Positionen (-3 dB, 0 dB, +3 dB) ermöglicht es Hinnen, den Hochtönerpegel auf den für Ihr Auto und Ihr System richtig Wert einzustellen. Figura 12 CHAVE DE ATENUÇÃO DO TWEETER Uma chave de tres posições (-3dB, 0dB, +3dB) permite que o; nvel de sinal do tweeteter sera ajustado para obter o equilibrio tonal correto para seu voçulo eSYSTEMA. Figura 12 COMANDO DI ATTENUAZIONE TWEETER Un selettore a tre posizioni (-3 dB, 0 dB, +3 dB) permette di regolare il livello del tweeter per ottenere il bilanciamento dei toni adatto all'autoveicolo e all'impiano. Figure 13 TWEETER ATTENUATION WIRE LOOP Cut this wire to reduce tweeter level 3dB. Figura 13 BUCLE CONDUCTOR DE ATENUACION DE TWEETER Corte este conductor para reducir el nivel de tweeteter en 3dB. Figure 13 BOUCLE DE FIL POUR ATTENUATION DU TWEETER Coupez ce fil pour réduire le niveau du tweeter de 3dB. Abbildung 13 HOCHTÖNERABSCHWÄCHUNGSDRAHTSCHLAUFÉ Schneiden Sie diesen Draht durch, um den Hochtönerpegel um 3dB zu senken. Figura 13 LOOP DE ATENUÇÃO DO TWEETER Corte este fio para reduzir o; nivel de sinal do tweeter em 3dB. Figura 13 ANELLO CONDUTTORE DI ATTENUAZIONE TWEETER Tagliare quello cavo per ridurre il livello del tweeter di 3dB.

Figure 14

TWEETER MOUNTING

1. Assurez un dégagement ajustat-le kit de montage encastré à une profondeur de 7 / 8" (22,2 mm).
2. Marquez le centre de l'endroit d'installation choisi et faites un trou de 2 po (50,8 mm) de diamètre à l'aide d'une scie-cloche, d'un foret ou d'un couteau tout usage.
3. Assemblez la coupelle, le crampon et la vis tel qu'indiqué, sans trop serrer.
4. Passez les fils à travers le trou rond à la base de la coupelle.
5. Insérez l'ensemble dans le trou de 2 p jusqu'à ce que la cordure du crampon pénè
6. Connectez les fils des bornes «tweeter » du séparateur aux fils des tweeters à l'aide des connecteurs rapides. Assurez-vous de connecter le fil rouge fil (+) du tweeter à la borne (+) de la sortie «tweeter » du séparateur.
7. Montez le tweeter en l'enclenchant dans la coupelle.

HOCHTÖNER-MONTAGE

1. Utilisant la base de la coupelle comme gabarit, marquez les trous de vis puis percez le panneau à l'aide d'une mèche de 1/8'' (3 mm). Percez un deuxième trou (pour le fil de haut-parleur) utilisant une mèche de 3/16'' (5 mm).
2. Vissez la coupelle à la surface du panneau.
3. Passez le fils du tweeter à travers le trou à la base de la coupelle et à travers le trou de 3/16 (5 mm) déjà perçu dans le panneau.
4. Connectez les câbles des terminaux du tweeter du crossover aux câbles du tweeter avec des connecteurs à pression. Assurez-vous de connecter le câble rouge du tweeter à la terminal (+) du tweeter du crossover.
5. Monte le tweeter faisant encaisser à pression dans la coupole de montage.

HOCHTÖNER-MONTAGE

Série db à gamme intégrale—Fiche technique

Type	db351 coaxial	db401 coaxial	db461 coaxial	db461p plateau	db501 coaxial	db521 coaxial
Transducteurs	3 1/2" coaxial	4" coaxial	4" x 6" coaxial	4" x 6" plateau	5" coaxial	5 1/4" coaxial
Tweeter complement	3 1/2" (8.89cm) méd/woofer	4" (10.2cm) méd/woofer	4" x 6" (10cm x 15cm) méd/woofer	4" (10.2cm) méd/woofer	5" (12.7cm) méd/woofer	5 1/4" (13.0cm) méd/woofer
	1/2" (12mm) tweeter à dômeSouple	3/4" (19mm) tweeter à dômeSouple	3/4" (19mm) tweeter à dômeSouple	3/4" (19mm) tweeter à dômeSouple	3/4" (19mm) tweeter à dômeSouple	3/4" (19mm) tweeter à dômeSouple
Dimensions de montage	3 1/8" (79.36mm)	4" (101.6mm)	6" x 4" (152.4mm x 101.6mm)	6" x 4" (152.4mm x 101.6mm)	4" (101.6mm)	4 11/16" (119mm)
Profondeur de montage (dessus)	1 1/2" (38.1mm)	1 13/16" (46.0mm)	1 15/16" (49.2mm)	1 13/16" (46.04mm)	1 13/16" (46.0mm)	2 5/16" (58.7mm)
Profondeur de montage (dessous)	1 11/16" (42.86mm)	1 15/16" (49.21mm)	2" (50.8mm)	2" (50.8mm)	1 15/16" (49.21mm)	2 7/16" (61.9mm)
Capacité de puissance (crête)	105w	135w	120w	150w	135w	135w
Capacité de puissance (continue)	35w	45w	40w	50w	45w	45w
Impédance nominale	4 Ω	4 Ω	4 Ω	4 Ω	4 Ω	4 Ω
Réponse en fréquences	90-22kHz	85-22kHz	75-22kHz	71-22kHz	65-22kHz	60-22kHz
Hauteur de la grille	n/a	3/4" (6.35mm)	n/a	n/a	n/a	1" (25.4mm)
Sensibilité	91dB	91dB	91dB	91dB	93dB	93dB

Systèmes-composants de la Série db—Fiche technique

db571	db651	db651s	db691	db5251	db6501	db1001
5" x 7" coaxial	6 1/2" coaxial	6 1/2" coaxial à profil ultra-mince	6" x 9" 3 voies	5 1/4" système- composants	6 1/2" système- composants	1" tweeter
5" x 7" (12.7cm x 17.8cm) méd/woofer	6 1/2" (16.0cm) méd/woofer	6 1/2" (16.0cm) méd/woofer	6" x 9" (15cm x 22.9cm) méd/woofer	5 1/4" (13.0cm) méd/woofer	6 1/2" (16.0cm) méd/woofer	n/a méd/woofer
3/4" (19mm) tweeter à dômeSouple	3/4" (19mm) tweeter à dômeSouple	3/4" (19mm) tweeter à dômeSouple	1" (25.4mm) tweeter à dômeSouple 3/4" (19mm) tweeter à dômeSouple	1" (25.4mm) tweeter à dômeSouple	1" (25.4mm) tweeter à dômeSouple	1" (25.4mm) tweeter à dômeSouple
7 1/8" x 4 15/16" (181mm x 125.4mm)	5" (127mm)	5" (127mm)	8 1/2" x 5 3/4" (215.9mm x 146mm)	4 11/16" (119mm)	5" (127mm)	2 1/16" (52.39mm) coupelle de montage
2 3/16" (55.6mm)	2" (50.8mm)	2" (50.8mm)	3 3/16" (81.0mm)	2 5/16" (58.7mm)	2" (50.8mm)	1 3/16" (30.2mm)
2 5/8" (66.7mm)	2 5/16" (58.74mm)	2 5/16" (58.7mm)	3 3/4" (95.2mm)	2 7/16" (61.9mm)	2 5/16" (58.7mm)	1 1/32" (26.2mm)
180w	180w	165w	300w	250w	300w	180w
60w	60w	55w	100w	100w	100w	60w
4 Ω	4 Ω	4 Ω	4 Ω	4 Ω	4 Ω	4 Ω
52-22kHz	35-22kHz	50-22kHz	35-22kHz	53-23kHz	35-23kHz	4kHz-23kHz
n/a	1 1/8" (28.58mm)	1 1/8" (28.58mm)	1 1/4" (31.75mm)	1" (25.4mm)	1 1/8" (28.58mm)	n/a
93dB	92dB	92dB	93dB	93dB	92dB	92dB
