DB651S - Haut-parleurs POLK AUDIO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Haut-parleur coaxial 2 voies
Caractéristiques techniques principales	Woofer de 6,5 pouces, tweeter de 0,75 pouce, réponse en fréquence de 40 Hz à 22 kHz
Puissance nominale	60 Watts RMS
Impedance	4 Ohms
Dimensions approximatives	Diamètre du woofer : 16,5 cm, profondeur : 7,6 cm
Poids	1,5 kg par haut-parleur
Compatibilités	Compatible avec la plupart des véhicules, installation facile dans les emplacements standards
Fonctions principales	Amélioration de la qualité sonore, reproduction des basses et des aigus
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Disponibilité de pièces de rechange, réparabilité limitée selon les dommages
Sécurité	Éviter l'exposition à l'humidité, ne pas dépasser la puissance nominale pour éviter les dommages
Informations générales	Garantie de 1 an, support technique disponible

FOIRE AUX QUESTIONS - DB651S POLK AUDIO

Quel type de connexion est nécessaire pour installer les enceintes POLK AUDIO DB651S ?

Les enceintes POLK AUDIO DB651S nécessitent une connexion de type filaire avec des câbles d'enceintes standard.

Les POLK AUDIO DB651S sont-elles étanches ?

Oui, les POLK AUDIO DB651S sont conçues pour être résistantes à l'eau, ce qui les rend adaptées à une utilisation en extérieur.

Quelle est la puissance maximale supportée par les POLK AUDIO DB651S ?

Les POLK AUDIO DB651S supportent une puissance maximale de 300 watts en crête.

Quel est le diamètre du woofer des POLK AUDIO DB651S ?

Le woofer des POLK AUDIO DB651S a un diamètre de 16,5 cm (6,5 pouces).

Comment installer les enceintes POLK AUDIO DB651S dans ma voiture ?

Pour installer les enceintes, vous devez retirer les anciennes enceintes, connecter les nouveaux câbles d'enceintes aux bornes des POLK AUDIO DB651S et les fixer dans les emplacements prévus à l'aide des vis fournies.

Les POLK AUDIO DB651S peuvent-elles être utilisées avec un amplificateur ?

Oui, les POLK AUDIO DB651S peuvent être utilisées avec un amplificateur pour une meilleure qualité sonore et une puissance accrue.

Quelle est la réponse en fréquence des POLK AUDIO DB651S ?

La réponse en fréquence des POLK AUDIO DB651S est de 40 Hz à 22 kHz.

Les POLK AUDIO DB651S sont-elles compatibles avec tous les systèmes audio ?

Les POLK AUDIO DB651S sont compatibles avec la plupart des systèmes audio à condition d'utiliser les bonnes connexions et impédances.

Comment nettoyer les enceintes POLK AUDIO DB651S ?

Pour nettoyer les enceintes, utilisez un chiffon doux et sec. Évitez les produits chimiques agressifs qui pourraient endommager les matériaux.

MODE D'EMPLOI DB651S POLK AUDIO

Inspectez vos haut-parleurs avec soin. Si vous constazé des dommages ou s'il manque des pieces, contactez votre revendeur Polk Audio. Conserve la boîte et l'emballage—ils assureront la miseure protection de vos haut-parleurs en cas de transit éventuel.

Limits d'opération

Un haut-parleur peut être endommagé lorsqu'un amplificateur,quelle que soit sa puissance, est poussa au-delà de ses limites (typiquement à la position 12h ou 13h du contrôle de volume). L' amplificateur surcharge générale alors un niveau élevé de distorsion et le son devient rauque et éraillé. Contrairement à ce qu'on puisse penser, un haut-parleur peut'être endommagé plus facilement par un amplificateur de faible puissance poussa au-delà de ses limites que par un amplificateur de haute puissance.

Si, après avoir suivi toutes les instructions, vous éprouvez des difficultés, vérifie toutes vos connexions. Si vous en都认为 le problème est relié au haut-parleur, communique avec votre revendeur Polk Audio ou contactez le Service à la Clientèle de Polk Audio au 1-800-377-7655 (L-V, 9-18, HNE, Canada et É.-U. seulement). À l'extérieur des É.-U. et du Canada, composeze le 410-358-3600. Vous pouvez aussi nous contacter par courriel à l'adresse: [e-mail].

Pour plus d'information—incluant des chroniques pratiques, des FAQ et des manuels d'utilisation en ligne, visitez notre site web prime: www.polkaudio.com/car.

DEUTSCH

Erste Schritte

Ajuda ou assistencia的技术ica

MODELE OVALE avec grille

Abbildung 7

INSTALLATION VON db691

Retirez la bague d'espacement concue pour montage en dessous du panneau avant d'installer la grille.

Figure 9 INSTALLATION: db651s, db651, db6501 avec JOINT D'ETANCHÉITE et GRILLE

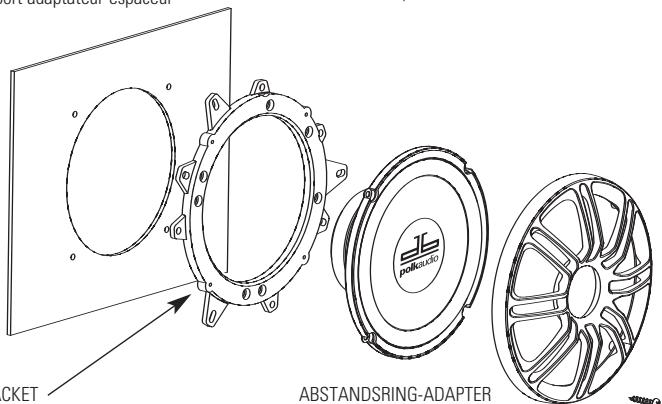

Figure 10 INSTALLATION : db6501/db651 avec grille En certains cas, un support adaptateur-espaceur pourrait etre requis.

Figura 10 INSTALLAÇAO DO db6501/db651 com grade Algomas aplicações podem exigir o uso de outro espacaró/suporte adaptorado.
Figura 10 INSTALLAZIONE DEL db6501/db651 con griglia In alcuni casi poto essere necessario adoperare la staffa di adattamento/distanziatrice.
SPACER/ADAPTER BRACKET (for db6501/db651 driver installation only)
SOPORTE ESPACIADOR/ADAPTADOR (solamente para la instalacion de los excitadores db6501 y db651)
SUPPORT ADAPTATEUR-ESPACEUR (pour l'installation des transducteurs, db6501/db651 seulement)
ABSTANDSRING-ADAPTER (nur für die db6501/db651-Treiber-Installation)
ESPACADOR/SUPORTE ADAPTADOR (apenas para instalação dos modelos db6501/db651)
STAFFA DI ADATTAMENTO/DISTANZIATRICE (solo per l'installazione del driver db6501/db651)

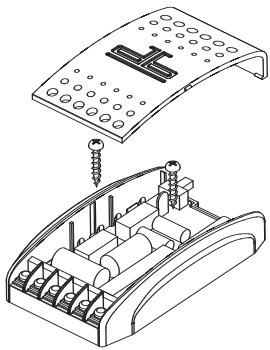

Figure 11
CROSSOVER MOUNTING
Allow for ventilation clearance.
Figura 11
MONTAJE DE CROSSOVER
Deje espacio para la ventilacion
Figure 11
MONTAGE DU SÉPARATEUR
Assurez un dégagement suffisant pour la ventilation.
Abbildung 11
CROSSOVER-INSTALLATION
Lassen Sie Freiraum zur Lüftung.
Figura 11
MONTAGEM DO CROSSOVER
Deixar espoço para ventilação.
Figura 11
FISSAGGIO DEL CROSSOVER
Lasciare spazio sufficiente per la circolazione dell'aria.

Un commutateur à trois positions (-3dB, 0dB, +3dB) vous permet d'ajuster le niveau du tweeteter selon vos préférences et l'acoustique de votre voiture.

HOCHTÖNERABSCHWÄCHUNGS-SCHALTER
Dieser Schalter mit 3 Positionen (-3 dB, 0 dB, +3 dB) ermöglicht es Ihr den Hochtönerpegel auf den für Ihr Auto und Ihr System richtigen Wert einzustellen.
Figura 12
CHAVE DE ATENUÇÃO DO TWEETER
Uma chave de tres posições (-3dB, 0dB, +3dB) permite que o;nível de sinal do tweeteter estáNJajstado para obter o equilibrio tonal correto para seu voceulo eSYSTEMA.
Figura 12
COMANDO DI ATTENUAZIONE TWEETER
Un selettore a tre posizioni (-3 dB, 0 dB, +3 dB) permette di regolare il livello del tweeteter per ottenere il bilanciamento dei toni adatto all'autoveicolo e all'impianto.
Figure 13
TWEETER ATTENUATION WIRE LOOP
Cut this wire to reduce tweeter level 3dB.
Figura 13
BUCLE CONDUCTOR DE ATENUACION DE TWEETER
Corte este conductor para reducir el nivel de tweeter en 3dB.
Figure 13
BOUCLE DE FIL POUR ATTENUATION DU TWEETER
Coupez ce fil pour réduire le niveau du tweeter de 3dB.
Abbildung 13
HOCHTÖNERABSCHWACHUNGS-DRAHTSCHLAUFE
Schneiden Sie diesen Draht durch, um den Hochtönerpegel um 3dB zu senken.
Figura 13
LOOP DE ATENUÇÃO DO TWEETER
Corte este fio para reduzir o;nivel de sinal do tweeteter em 3dB.
Figura 13
ANELLO CONDUTTORE DI ATTENUAZIONE TWEETER
Tagliare quello cavo per ridurre il livello del tweeter di 3dB.

Abbildung 12

DB6501 & DB5251

Figure 14

Flush Mount

TWEETER MOUNTING

1. Assurez un dégagement ajustat-le kit de montage encastré a une profondeur de 7 / 8" (22,2 mm).
2. Marquez le centre de l'endetroit d'installation choisi et faites un trou de 2 po (50,8 mm) de diamètre à l'aide d'une scie-cloche, d'un foret ou d'un couteau tout usage.
3. Assemblez la coupelle, le cramon et la vis tel qu'indiquedans trop serrer.

4. Passez les fils à travers le trou rond à la base de la coupelle.

5. Insérez l'ensemble dans le trou de 2 p jusqu'à ce que la cordure du crampon pénétre sous la surface de montage puis resserrez la vis. Les pattes du crampon peuvent être repliées vers l'extérieur en insérant un tournevis dans les trous de la coupelle déjà en place.

6. Connectez les fils des bornes «twitter » du séparaitour aux fils des tweeters à l'aide des connecteurs rapides. Assurez-vous de connecter le fil rouge fil (+) du tweeter à la borne (+) de la sortie «twitter » du séparaître.
7. Montez le tweeter en l'enclenchant dans la coupelle.

Abbildung 14

Bündige Montage

HOCHTÖNER-MONTAGE

1. Utilisant la base de la coupelle comme gabarit, marquez les trous de vis puis perceze le panneau à l'aide d'une mèche de 1/8'' (3 mm). Percez un deuxième trou (pour le fil de haut-parleur) utilisant une mèche de 3/16'' (5 mm).
2. Vissez la coupelle à la surface du panneau.

3. Passez le fils du tweeter à travers le trou à la base de la coupelle et à travers le trou de 3/16 (5 mm) déjà perçu dans le panneau.

4. Conecte cables desde las terminales de tweeteter del crossover hasta los cables del tweeteter con conectores faston. Asegürese de conectar el cable rojo del tweeteter a la terminal (+) de la calidad de tweeteter del crossover.

5. Monte el tweeter haciendo encajar a presión en la copa de montaje.

Abbildung 15

Oberflächenmontage

HOCHTÖNER-MONTAGE

Série db à gamme intégrale—Fiche technique

Type	db351 coaxial	db401 coaxial	db461 coaxial	db461p plateau	db501 coaxial	db521 coaxial
Transducteurs	3 1/2" coaxial	4" coaxial	4" x 6" coaxial	4" x 6" plateau	5" coaxial	5 1/4" coaxial
Tweeter complement	3 1/2" (8.89cm) méd/woofer	4" (10.2cm) méd/woofer	4" x 6" (10cm x 15cm) méd/woofer	4" (10.2cm) méd/woofer	5" (12.7cm) méd/woofer	5 1/4" (13.0cm) méd/woofer
	1/2" (12mm) tweeter à dômeSouple	3/4" (19mm) tweeter à dômeSouple	3/4" (19mm) tweeter à dômeSouple	3/4" (19mm) tweeter à dômeSouple	3/4" (19mm) tweeter à dômeSouple	3/4" (19mm) tweeter à dômeSouple
Dimensions de montage	3 1/8" (79.36mm)	4" (101.6mm)	6" x 4" (152.4mm x 101.6mm)	6" x 4" (152.4mm x 101.6mm)	4" (101.6mm)	4 11/16" (119mm)
Profondeur de montage (dessus)	1 1/2" (38.1mm)	1 13/16" (46.0mm)	1 15/16" (49.2mm)	1 13/16" (46.04mm)	1 13/16" (46.0mm)	2 5/16" (58.7mm)
Profondeur de montage (dessous)	1 11/16" (42.86mm)	1 15/16" (49.21mm)	2" (50.8mm)	2" (50.8mm)	1 15/16" (49.21mm)	2 7/16" (61.9mm)
Capacité de puissance (crête)	105w	135w	120w	150w	135w	135w
Capacité de puissance (continue)	35w	45w	40w	50w	45w	45w
Impédance nominale	4 Ω	4 Ω	4 Ω	4 Ω	4 Ω	4 Ω
Réponse en fréquences	90-22kHz	85-22kHz	75-22kHz	71-22kHz	65-22kHz	60-22kHz
Hauteur de la grille	n/a	3/4" (6.35mm)	n/a	n/a	n/a	1" (25.4mm)
Sensibilité	91dB	91dB	91dB	91dB	93dB	93dB

Systèmes-composants de la Série db—Fiche technique

db571	db651	db651s	db691	db5251	db6501	db1001
5" x 7" coaxial	6 1/2" coaxial	6 1/2" coaxial à profil ultra-mince	6" x 9" 3 voies	5 1/4" système- composants	6 1/2" système- composants	1" tweeter
5" x 7" (12.7cm x 17.8cm) méd/woofer	6 1/2" (16.0cm) méd/woofer	6 1/2" (16.0cm) méd/woofer	6" x 9" (15cm x 22.9cm) méd/woofer	5 1/4" (13.0cm) méd/woofer	6 1/2" (16.0cm) méd/woofer	n/a méd/woofer
3/4" (19mm) tweeter à dômeSouple	3/4" (19mm) tweeter à dômeSouple	3/4" (19mm) tweeter à dômeSouple	1" (25.4mm) tweeter à dômeSouple 3/4" (19mm) tweeter à dômeSouple	1" (25.4mm) tweeter à dômeSouple	1" (25.4mm) tweeter à dômeSouple	1" (25.4mm) tweeter à dômeSouple
7 1/8" x 4 15/16" (181mm x 125.4mm)	5" (127mm)	5" (127mm)	8 1/2" x 5 3/4" (215.9mm x 146mm)	4 11/16" (119mm)	5" (127mm)	2 1/16" (52.39mm) coupelle de montage
2 3/16" (55.6mm)	2" (50.8mm)	2" (50.8mm)	3 3/16" (81.0mm)	2 5/16" (58.7mm)	2" (50.8mm)	1 3/16" (30.2mm)
2 5/8" (66.7mm)	2 5/16" (58.74mm)	2 5/16" (58.7mm)	3 3/4" (95.2mm)	2 7/16" (61.9mm)	2 5/16" (58.7mm)	1 1/32" (26.2mm)
180w	180w	165w	300w	250w	300w	180w
60w	60w	55w	100w	100w	100w	60w
4 Ω	4 Ω	4 Ω	4 Ω	4 Ω	4 Ω	4 Ω
52-22kHz	35-22kHz	50-22kHz	35-22kHz	53-23kHz	35-23kHz	4kHz-23kHz
n/a	1 1/8" (28.58mm)	1 1/8" (28.58mm)	1 1/4" (31.75mm)	1" (25.4mm)	1 1/8" (28.58mm)	n/a
93dB	92dB	92dB	93dB	93dB	92dB	92dB
