DB651 - Haut-parleurs POLK AUDIO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Haut-parleur coaxial
Marque	POLK AUDIO
Modèle	DB651
Diamètre du woofer	6,5 pouces (16,0 cm)
Diamètre du tweeter	0,75 pouce (19 mm)
Type de tweeter	Dôme souple
Dimensions de montage	5 pouces (127 mm) de diamètre
Profondeur de montage (dessus)	2 pouces (50,8 mm)
Profondeur de montage (dessous)	2,3125 pouces (58,74 mm)
Impédance nominale	4 ohms
Sensibilité	92 dB
Réponse en fréquence	35 Hz - 22 kHz
Capacité de puissance (crête)	180 W
Capacité de puissance (continue)	60 W
Hauteur de la grille	1,125 pouce (28,58 mm)
Réglage du niveau du tweeter	Commutateur 3 positions (-3 dB / 0 dB / +3 dB) ou boucle de fil à couper
Montage	Ovale avec grille ; support adaptateur-espaceur requis pour certains véhicules
Crossover	Externe, nécessite un dégagement pour la ventilation
Entretien	Nettoyer avec un chiffon doux et sec
Sécurité	Éviter de pousser l'amplificateur en distorsion pour prévenir les dommages

FOIRE AUX QUESTIONS - DB651 POLK AUDIO

Comment installer le haut-parleur DB651 dans ma voiture ?

Suivez les étapes : retirez la bague d'espacement si nécessaire, utilisez le support adaptateur-espaceur fourni, fixez le haut-parleur avec les vis incluses. Assurez-vous de respecter les dimensions de montage (diamètre 127 mm, profondeur 50,8 mm dessus / 58,7 mm dessous). Connectez les fils en respectant la polarité.

Comment régler le niveau du tweeter ?

Le DB651 dispose d'un commutateur à 3 positions (-3 dB, 0 dB, +3 dB) sur le crossover. Vous pouvez également couper la boucle de fil pour atténuer le tweeter de 3 dB supplémentaires. Choisissez le réglage en fonction de l'acoustique de votre véhicule.

Quelle est la puissance recommandée pour l'amplificateur ?

La capacité de puissance continue est de 60 W RMS et la crête de 180 W. Utilisez un amplificateur de puissance adaptée (entre 20 et 100 W RMS par canal) pour éviter la distorsion.

Puis-je utiliser ces haut-parleurs avec un amplificateur de faible puissance ?

Oui, mais attention : un amplificateur de faible puissance poussé à fond peut générer de la distorsion et endommager les haut-parleurs plus facilement qu'un ampli plus puissant. Préférez un ampli de qualité avec une puissance adaptée.

Comment nettoyer les haut-parleurs DB651 ?

Utilisez un chiffon doux et sec pour dépoussiérer la grille et le cône. N'utilisez pas de produits chimiques ou d'eau, car cela pourrait endommager les composants.

Que faire si le son est distordu ?

Vérifiez le niveau de volume de l'amplificateur : ne dépassez pas la position 12h-13h. Si la distorsion persiste, vérifiez les connexions et l'impédance (4 ohms). Assurez-vous que l'amplificateur n'est pas en écrêtage.

Le haut-parleur est-il compatible avec un montage ovale ?

Oui, le modèle DB651 est conçu pour un montage ovale avec grille. Utilisez la bague d'espacement fournie si nécessaire pour un ajustement parfait.

Quel est le rôle du crossover externe ?

Le crossover sépare les fréquences entre le woofer et le tweeter. Il doit être monté dans un endroit ventilé pour éviter la surchauffe. Assurez un dégagement d'au moins 2 pouces autour.

Quelles sont les dimensions exactes du haut-parleur DB651 ?

Diamètre de montage : 5 pouces (127 mm). Profondeur de montage dessus : 2 pouces (50,8 mm), dessous : 2 5/16 pouces (58,7 mm). Hauteur de la grille : 1 1/8 pouce (28,6 mm).

Comment contacter le service client Polk Audio ?

Pour les États-Unis et le Canada, appelez le 1-800-377-7655 (lun-ven, 9h-18h HNE). Sinon, composez le 410-358-3600 ou envoyez un e-mail à [e-mail]. Visitez aussi www.polkaudio.com/car.

MODE D'EMPLOI DB651 POLK AUDIO

Inspectez vos haut-parleurs avec soin. Si vous constatez des dommages ou s'il manque des pièces, contactez votre revendeur Polk Audio. Conservez la boîte et l'emballage—ils assureront l'affective protection de vos haut-parleurs en cas de transit éventuel.

Un haut-parleur peut être endommagé lorsqu'un amplificateur, quelle que soit sa puissance, est poussé au-delà de ses limites (typiquement à la position 12h ou 13h du contrôle de volume). L'amplificateur surcharge alors, générant un niveau élevé de distorsion et le son devient rauque et éraillé. Contrairement à ce qu'on puisse penser, un haut-parleur peut être endommagé plus facilement par un amplificateur de faible puissance poussé au-delà de ses limites que par un amplificateur de haute puissance.

Si, après avoir suivi toutes les instructions, vous éprouvez des difficultés, vérifiez toutes vos connexions. Si le problème est relié au haut-parleur, communiquez avec votre revendeur Polk Audio ou contactez le Service à la Clientèle de Polk Audio au 1-800-377-7655 (L-V, 9-18, HNE, Canada et É.-U. seulement). À l'extérieur des É.-U. et du Canada, composez le 410-358-3600. Vous pouvez aussi nous contacter par courriel à l'adresse: [e-mail].

Pour plus d'informations—incluant des chroniques pratiques, des FAQ et des manuels d'utilisation en ligne, visitez notre site web primé: www.polkaudio.com/car.

MODELE OVALE avec grille

INSTALLATION VON DB691

Retirez la bague d'espacement conçue pour montage en dessous du panneau avant d'installer la grille.

Figure 9 INSTALLATION: db651s, db651, db6501 avec JOINT D'ÉTANCHÉITE et GRILLE

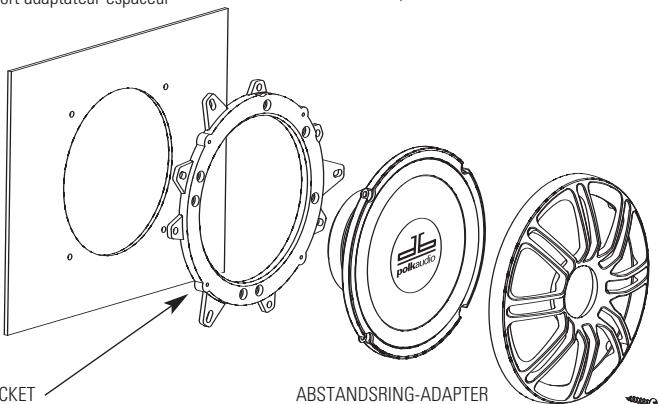

Figure 10 INSTALLATION : db6501/db651 avec grille En certains cas, un support adaptateur-espaceur pourrait être requis.

Figura être requis. Figura être requis. SPACER/ADAPTER BRACKET (for db6501/db651 driver installation only) SOPORTE ESPACIADOR/ADAPTADOR (solamente para la instalacion de los excitadores db6501 y db651) SUPPORT ADAPTATEUR-ESPACEUR (pour l'installation des transducteurs, db6501/db651 seulement) ABSTANDSRING-ADAPTER (nur für die db6501/db651-Treiber-Installation) ESPACADOR/SUPORTE ADAPTADOR (apenas para instalação dos modelos db6501/db651) STAFFA DI ADATTAMENTO/DISTANZIATRICE (solo per l'installazione del driver db6501/db651)

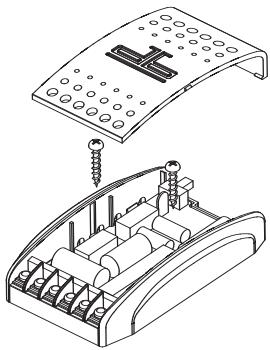

Figure 11 CROSSOVER MOUNTING Allow for ventilation clearance. Figura 11 MONTAJE DE CROSSOVER Deje espacio para la ventilacion Figure 11 MONTAGE DU SÉPARATEUR Assurez un dégagement suffisant pour la ventilation. Abbildung 11 CROSSOVER-INSTALLATION Lassen Sie Freiraum zur Lüftung. Figura 11 MONTAGEM DO CROSSOVER Deixar espoço para ventilação. Figura 11 FISSAGGIO DEL CROSSOVER Lasciare spazio sufficiente per la circolazione dell'aria.

Un commutateur à trois positions (-3dB, 0dB, +3dB) vous permet d'ajuster le niveau du tweeter selon vos préférences et l'acoustique de votre voiture.

HOCHTÖNERABSCHWÄCHUNGS-SCHALTER Dieser Schalter mit 3 Positionen (-3 dB, 0 dB, +3 dB) ermöglicht es Ihr den Hochtönerpegel auf den für Ihr Auto und Ihr System richtigen Wert einzustellen. Figura 12 CHAVE DE ATENUÇÃO DO TWEETER Uma chave de tres posições (-3dB, 0dB, +3dB) permite que o; nível de sinal do tweeteter estáNJajstado para obter o equilibrio tonal correto para seu voceulo eSYSTEMA. Figura 12 COMANDO DI ATTENUAZIONE TWEETER Un selektore a tre posizioni (-3 dB, 0 dB, +3 dB) permette di regolare il livello del tweeter per ottenere il bilanciamento dei toni adatto all'autoveicolo e all'impianto. Figure 13 TWEETER ATTENUATION WIRE LOOP Cut this wire to reduce tweeter level 3dB. Figura 13 BUCLE CONDUCTOR DE ATENUACION DE TWEETER Corte este conductor para reducir el nivel de tweeter en 3dB. Figure 13 BOUCLE DE FIL POUR ATTENUATION DU TWEETER Coupez ce fil pour réduire le niveau du tweeter de 3dB. Abbildung 13 HOCHTÖNERABSCHWACHUNGS-DRAHTSCHLAUFE Schneiden Sie diesen Draht durch, um den Hochtönerpegel um 3dB zu senken. Figura 13 LOOP DE ATENUÇÃO DO TWEETER Corte este fio para reduzir o; nivel de sinal do tweeteter em 3dB. Figura 13 ANELLO CONDUTTORE DI ATTENUAZIONE TWEETER Tagliare quello cavo per ridurre il livello del tweeter di 3dB.

Figure 14

TWEETER MOUNTING

1. Assurez un dégagement ajustat-le kit de montage encastré à une profondeur de 7 / 8" (22,2 mm).
2. Marquez le centre de l'endroit d'installation choisi et faites un trou de 2 po (50,8 mm) de diamètre à l'aide d'une scie-cloche, d'un foret ou d'un couteau tout usage.
3. Assemblez la coupelle, le crampon et la vis tel qu'indiqué, ne pas trop serrer.
4. Passez les fils à travers le trou rond à la base de la coupelle.
5. Insérez l'ensemble dans le trou de 2 p jusqu'à ce que la cordure du crampon pénè
6. Connectez les fils des bornes «tweeter » du séparateur aux fils des tweeters à l'aide des connecteurs rapides. Assurez-vous de connecter le fil rouge (+) du tweeter à la borne (+) de la sortie «tweeter » du séparateur.
7. Montez le tweeter en l'enclenchant dans la coupelle.

HOCHTÖNER-MONTAGE

1. Utilisant la base de la coupelle comme gabarit, marquez les trous de vis puis percez le panneau à l'aide d'une mèche de 1/8" (3 mm). Percez un deuxième trou (pour le fil de haut-parleur) utilisant une mèche de 3/16" (5 mm).
2. Vissez la coupelle à la surface du panneau.
3. Passez le fils du tweeter à travers le trou à la base de la coupelle et à travers le trou de 3/16 (5 mm) déjà perçu dans le panneau.
4. Connectez les câbles des terminaux du tweeter du crossover aux câbles du tweeter avec des connecteurs à pression. Assurez-vous de connecter le câble rouge du tweeter à la terminal (+) du tweeter du crossover.
5. Monte le tweeter faisant encaisser à pression dans la coupole de montage.

HOCHTÖNER-MONTAGE

Série db à gamme intégrale—Fiche technique

Type	db351 coaxial	db401 coaxial	db461 coaxial	db461p plateau	db501 coaxial	db521 coaxial
Transducteurs	3 1/2" coaxial	4" coaxial	4" x 6" coaxial	4" x 6" plateau	5" coaxial	5 1/4" coaxial
Tweeter complement	3 1/2" (8.89cm) méd/woofer	4" (10.2cm) méd/woofer	4" x 6" (10cm x 15cm) méd/woofer	4" (10.2cm) méd/woofer	5" (12.7cm) méd/woofer	5 1/4" (13.0cm) méd/woofer
	1/2" (12mm) tweeter à dômeSouple	3/4" (19mm) tweeter à dômeSouple	3/4" (19mm) tweeter à dômeSouple	3/4" (19mm) tweeter à dômeSouple	3/4" (19mm) tweeter à dômeSouple	3/4" (19mm) tweeter à dômeSouple
Dimensions de montage	3 1/8" (79.36mm)	4" (101.6mm)	6" x 4" (152.4mm x 101.6mm)	6" x 4" (152.4mm x 101.6mm)	4" (101.6mm)	4 11/16" (119mm)
Profondeur de montage (dessus)	1 1/2" (38.1mm)	1 13/16" (46.0mm)	1 15/16" (49.2mm)	1 13/16" (46.04mm)	1 13/16" (46.0mm)	2 5/16" (58.7mm)
Profondeur de montage (dessous)	1 11/16" (42.86mm)	1 15/16" (49.21mm)	2" (50.8mm)	2" (50.8mm)	1 15/16" (49.21mm)	2 7/16" (61.9mm)
Capacité de puissance (crête)	105w	135w	120w	150w	135w	135w
Capacité de puissance (continue)	35w	45w	40w	50w	45w	45w
Impédance nominale	4 Ω	4 Ω	4 Ω	4 Ω	4 Ω	4 Ω
Réponse en fréquences	90-22kHz	85-22kHz	75-22kHz	71-22kHz	65-22kHz	60-22kHz
Hauteur de la grille	n/a	3/4" (6.35mm)	n/a	n/a	n/a	1" (25.4mm)
Sensibilité	91dB	91dB	91dB	91dB	93dB	93dB

Systèmes-composants de la Série db—Fiche technique

db571	db651	db651s	db691	db5251	db6501	db1001
5" x 7" coaxial	6 1/2" coaxial	6 1/2" coaxial à profil ultra-mince	6" x 9" 3 voies	5 1/4" système- composants	6 1/2" système- composants	1" tweeter
5" x 7" (12.7cm x 17.8cm) méd/woofer	6 1/2" (16.0cm) méd/woofer	6 1/2" (16.0cm) méd/woofer	6" x 9" (15cm x 22.9cm) méd/woofer	5 1/4" (13.0cm) méd/woofer	6 1/2" (16.0cm) méd/woofer	n/a méd/woofer
3/4" (19mm) tweeter à dômeSouple	3/4" (19mm) tweeter à dômeSouple	3/4" (19mm) tweeter à dômeSouple	1" (25.4mm) tweeter à dômeSouple 3/4" (19mm) tweeter à dômeSouple	1" (25.4mm) tweeter à dômeSouple	1" (25.4mm) tweeter à dômeSouple	1" (25.4mm) tweeter à dômeSouple
7 1/8" x 4 15/16" (181mm x 125.4mm)	5" (127mm)	5" (127mm)	8 1/2" x 5 3/4" (215.9mm x 146mm)	4 11/16" (119mm)	5" (127mm)	2 1/16" (52.39mm) coupelle de montage
2 3/16" (55.6mm)	2" (50.8mm)	2" (50.8mm)	3 3/16" (81.0mm)	2 5/16" (58.7mm)	2" (50.8mm)	1 3/16" (30.2mm)
2 5/8" (66.7mm)	2 5/16" (58.74mm)	2 5/16" (58.7mm)	3 3/4" (95.2mm)	2 7/16" (61.9mm)	2 5/16" (58.7mm)	1 1/32" (26.2mm)
180w	180w	165w	300w	250w	300w	180w
60w	60w	55w	100w	100w	100w	60w
4 Ω	4 Ω	4 Ω	4 Ω	4 Ω	4 Ω	4 Ω
52-22kHz	35-22kHz	50-22kHz	35-22kHz	53-23kHz	35-23kHz	4kHz-23kHz
n/a	1 1/8" (28.58mm)	1 1/8" (28.58mm)	1 1/4" (31.75mm)	1" (25.4mm)	1 1/8" (28.58mm)	n/a
93dB	92dB	92dB	93dB	93dB	92dB	92dB
