Marque	POLK AUDIO
Modèle	DB571
Type de produit	Haut-parleur coaxial 5" x 7"
Transducteur grave/médium	5" x 7" (12,7 x 17,8 cm)
Tweeter	3/4" (19 mm) à dôme souple
Puissance admissible (crête)	180 W
Puissance admissible (continue)	60 W
Impédance nominale	4 Ω
Réponse en fréquence	52 Hz - 22 kHz
Sensibilité	93 dB
Dimensions de montage	181 x 125,4 mm
Profondeur de montage (dessus)	55,6 mm
Profondeur de montage (dessous)	66,7 mm
Réglage du tweeter	Commutateur 3 positions (-3 dB, 0 dB, +3 dB)
Type de montage	Encastré ou en surface
Entretien	Nettoyer avec un chiffon doux et sec
Sécurité	Ne pas surcharger l'amplificateur pour éviter d'endommager les haut-parleurs
Service client	Contact : 1-800-377-7655 (É.-U./Canada) ou [e-mail]

FOIRE AUX QUESTIONS - DB571 POLK AUDIO

Comment installer le haut-parleur DB571 dans ma voiture ?

Pour installer le DB571, commencez par retirer la bague d'espacement si nécessaire, puis insérez le haut-parleur dans le trou de montage en respectant les dimensions (181 x 125,4 mm). Fixez-le avec les vis fournies et connectez les câbles en respectant la polarité. Consultez la notice complète pour les détails.

Comment régler l'atténuation du tweeter ?

Le DB571 dispose d'un commutateur à trois positions (-3 dB, 0 dB, +3 dB) sur le filtre. Vous pouvez aussi couper la boucle de fil pour réduire le tweeter de 3 dB supplémentaires. Ajustez selon vos préférences acoustiques.

Que faire si le son est distordu ?

Une distorsion indique généralement que l'amplificateur est poussé au-delà de ses limites. Réduisez le volume. Si le problème persiste, vérifiez les connexions. Un amplificateur de faible puissance peut endommager les haut-parleurs s'il est surchargé.

Quelle puissance d'amplificateur est recommandée pour ces haut-parleurs ?

Le DB571 peut supporter jusqu'à 60 W en continu et 180 W en crête. Utilisez un amplificateur dont la puissance RMS est comprise entre 20 et 60 W par canal pour un fonctionnement optimal.

Puis-je utiliser le DB571 dans un environnement marin ou exposé à l'humidité ?

Le DB571 n'est pas spécifiquement conçu pour un usage marin. Polk Audio propose des modèles dédiés. Pour une utilisation en extérieur, assurez-vous de protéger les connexions de l'humidité.

Comment nettoyer les haut-parleurs ?

Nettoyez les haut-parleurs avec un chiffon doux et sec. N'utilisez pas de produits chimiques ou d'eau, car cela pourrait endommager les composants.

Où puis-je télécharger la notice complète du DB571 ?

La notice complète est disponible gratuitement sur le site notice-facile.com au format PDF. Vous pouvez également la trouver sur le site de Polk Audio.

Comment contacter le service client Polk Audio ?

Pour une assistance, contactez Polk Audio au 1-800-377-7655 (É.-U. et Canada) ou par email à [e-mail]. Pour les autres pays, composez le 410-358-3600.

Quelles sont les dimensions exactes du haut-parleur DB571 ?

Les dimensions de montage sont 181 x 125,4 mm. La profondeur de montage est de 55,6 mm (dessus) et 66,7 mm (dessous). Vérifiez l'espace disponible avant l'installation.

La grille est-elle incluse avec le DB571 ?

Selon la fiche technique, la hauteur de la grille n'est pas spécifiée (n/a). Contactez votre revendeur pour savoir si la grille est fournie ou vendue séparément.

MODE D'EMPLOI DB571 POLK AUDIO

Inspectez vos haut-parleurs avec soin. Si vous constatez des dommages ou s'il manque des pièces, contactez votre revendeur Polk Audio. Conservez la boîte et l'emballage—ils assureront l'efficace protection de vos haut-parleurs en cas de transit éventuel.

Un haut-parleur peut être endommagé lorsqu'un amplificateur, quelle que soit sa puissance, est poussé au-delà de ses limites (typiquement à la position 12h ou 13h du contrôle de volume). L'amplificateur surcharge alors, générant un niveau élevé de distorsion et le son devient rauque et éraillé. Contrairement à ce qu'on puisse penser, un haut-parleur peut être endommagé plus facilement par un amplificateur de faible puissance poussé au-delà de ses limites que par un amplificateur de haute puissance.

Si, après avoir suivi toutes les instructions, vous éprouvez des difficultés, vérifiez toutes vos connexions. Si le problème est relié au haut-parleur, communiquez avec votre revendeur Polk Audio ou contactez le Service à la Clientèle de Polk Audio au 1-800-377-7655 (L-V, 9-18, HNE, Canada et É.-U. seulement). À l'extérieur des É.-U. et du Canada, composez le 410-358-3600. Vous pouvez aussi nous contacter par courriel à l'adresse: [e-mail].

Pour plus d'informations—incluant des chroniques pratiques, des FAQ et des manuels d'utilisation en ligne, visitez notre site web prime: www.polkaudio.com/car.

"BASS BLOCKER" (bloqueur de graves)

CONNEXION : db351

Abbildung 2

BASS-BLOCKIERINHEIT

MODÈLE OVALE avec grille

INSTALLATION VON DB691

Retirez la bague d'espacement conçue pour montage en dessous du panneau avant d'installer la grille.

Figure 9 INSTALLATION: db651s, db651, db6501 avec JOINT D'ÉTANCHÉITE et GRILLE

Figure 10 INSTALLATION : db6501/db651 avec grille En certains cas, un support adaptateur-espaceur pourrait être requis.

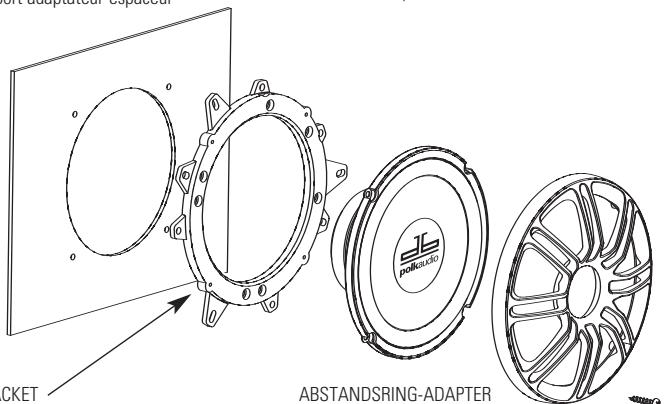

Figura être requis. Figura 10 INSTALLAZIONE DEL db6501/db651 con griglia In alcuni casi cui pozzo essere necessario adoperare la staffa di adattamento/distanziatrice. SPACER/ADAPTER BRACKET (for db6501/db651 driver installation only) SOPORTE ESPACIADOR/ADAPTADOR (solamente para la instalacion de los excitadores db6501 y db651) SUPPORT ADAPTATEUR-ESPACEUR (pour l'installation des transducteurs, db6501/db651 seulement) ABSTANDSRING-ADAPTER (nur für die db6501/db651-Treiber-Installation) ESPACADOR/SUPORTE ADAPTADOR (apenas para instalação dos modelos db6501/db651) STAFFA DI ADATTAMENTO/DISTANZIATRICE (solo per l'installazione del driver db6501/db651)

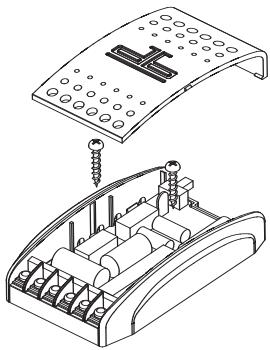

Figure 11 CROSSOVER MOUNTING Allow for ventilation clearance. Figura 11 MONTAJE DE CROSSOVER Deje espacio para la ventilacion Figure 11 MONTAGE DU SÉPARATEUR Assurez un dégagement suffisant pour la ventilation. Abbildung 11 CROSSOVER-INSTALLATION Lassen Sie Freiraum zur Lüftung. Figura 11 MONTAGEM DO CROSSOVER Deixar espoço para ventilação. Figura 11 FISSAGGIO DEL CROSSOVER Lasciare spazio sufficiente per la circolazione dell'aria.

Un commutateur à trois positions (-3dB, 0dB, +3dB) vous permet d'ajuster le niveau du tweeter selon vos préférences et l'acoustique de votre voiture.

HOCHTÖNERABSCHWÄCHUNGS-SCHALTER Dieser Schalter mit 3 Positionen (-3 dB, 0 dB, +3 dB) ermöglicht es Ihr den Hochtönerpegel auf den für Ihr Auto und Ihr System richtigen Wert einzustellen. Figura 12 CHAVE DE ATENUÇÃO DO TWEETER Uma chave de tres posições (-3dB, 0dB, +3dB) permite que o; nível de sinal do tweeteter estáNJajstado para obter o equilibrio tonal correto para seu voceulo eSYSTEMA. Figura 12 COMANDO DI ATTENUAZIONE TWEETER Un selektore a tre posizioni (-3 dB, 0 dB, +3 dB) permette di regolare il livello del tweeter per ottenere il bilanciamento dei toni adatto all'autoveicolo e all'impianto. Figure 13 TWEETER ATTENUATION WIRE LOOP Cut this wire to reduce tweeter level 3dB. Figura 13 BUCLE CONDUCTOR DE ATENUACION DE TWEETER Corte este conductor para reducir el nivel de tweeter en 3dB. Figure 13 BOUCLE DE FIL POUR ATTENUATION DU TWEETER Coupez ce fil pour réduire le niveau du tweeter de 3dB. Abbildung 13 HOCHTÖNERABSCHWACHUNGS-DRAHTSCHLAUFE Schneiden Sie diesen Draht durch, um den Hochtönerpegel um 3dB zu senken. Figura 13 LOOP DE ATENUÇÃO DO TWEETER Corte este fio para reduzir o; nivel de sinal do tweeteter em 3dB. Figura 13 ANELLO CONDUTTORE DI ATTENUAZIONE TWEETER Tagliare quello cavo per ridurre il livello del tweeter di 3dB.

Figure 14

TWEETER MOUNTING

1. Assurez un dégagement ajustat-le kit de montage encastré à une profondeur de 7 / 8" (22,2 mm).
2. Marquez le centre de l'endroit d'installation choisi et faites un trou de 2 po (50,8 mm) de diamètre à l'aide d'une scie-cloche, d'un foret ou d'un couteau tout usage.
3. Assemblez la coupelle, le crampon et la vis tel qu'indiqué, sans trop serrer.
4. Passez les fils à travers le trou rond à la base de la coupelle.
5. Insérez l'ensemble dans le trou de 2 p jusqu'à ce que la cordure du crampon pénè
6. Connectez les fils des bornes «tweeter » du séparateur aux fils des tweeters à l'aide des connecteurs rapides. Assurez-vous de connecter le fil rouge (+) du tweeter à la borne (+) de la sortie «tweeter » du séparateur.
7. Montez le tweeter en l'enclenchant dans la coupelle.

HOCHTÖNER-MONTAGE

1. Utilisant la base de la coupelle comme gabarit, marquez les trous de vis puis percez le panneau à l'aide d'une mèche de 1/8" (3 mm). Percez un deuxième trou (pour le fil de haut-parleur) utilisant une mèche de 3/16" (5 mm).
2. Vissez la coupelle à la surface du panneau.
3. Passez le fils du tweeter à travers le trou à la base de la coupelle et à travers le trou de 3/16 (5 mm) déjà perçu dans le panneau.
4. Connectez les câbles des terminaux du tweeter du crossover aux câbles du tweeter avec des connecteurs à pression. Assurez-vous de connecter le câble rouge du tweeter à la terminal (+) du tweeter du crossover.
5. Monte le tweeter faisant encaisser à pression dans la coupole de montage.

HOCHTÖNER-MONTAGE

Série db à gamme intégrale—Fiche technique
