Type de produit	Haut-parleur coaxial 2 voies
Marque	POLK AUDIO
Modèle	DB570
Forme et taille	Ovale 5" x 7" (140 x 190 mm)
Puissance RMS	100 Watts
Puissance maximale	300 Watts
Réponse en fréquence	35 Hz - 22 kHz
Impédance	4 Ohms
Sensibilité	92 dB
Diamètre du tweeter	1" (25 mm)
Matériau du cône	Polypropylène avec mica
Aimant	Ferrite
Poids	1,8 kg
Profondeur de montage	22,2 mm (encastré)
Accessoires inclus	Cuvette de montage, crampons, cosses, séparateur tweeter
Entretien	Nettoyer avec un chiffon doux et sec
Réparabilité	Pièces détachées disponibles auprès du service client
Garantie	Consulter le revendeur

FOIRE AUX QUESTIONS - DB570 POLK AUDIO

Quel est le type de haut-parleur DB570 ?

Le DB570 est un haut-parleur coaxial 2 voies de forme ovale (5" x 7").

Quelle est la puissance recommandée pour l'amplificateur ?

Polk recommande une puissance RMS de 100 Watts par haut-parleur, avec une puissance de crête jusqu'à 300 Watts.

Comment installer le tweeter en montage encastré ?

Percez un trou de 2 pouces (50,8 mm), insérez la cuvette de montage, fixez avec le crampon et connectez les fils en respectant la polarité (rouge au +).

Puis-je utiliser un amplificateur de faible puissance avec le DB570 ?

Oui, mais évitez de pousser l'amplificateur en distorsion (son râpeux) car cela peut endommager le haut-parleur plus qu'un ampli puissant.

Comment nettoyer le haut-parleur DB570 ?

Utilisez un chiffon doux et sec pour dépoussiérer la surface. N'utilisez pas de produits chimiques.

Quelle est l'impédance du DB570 ?

L'impédance est de 4 Ohms, ce qui est standard pour les systèmes audio auto.

Le DB570 est-il adapté à une utilisation en extérieur ?

Non, ce haut-parleur est conçu pour une utilisation en intérieur de véhicule. Il n'est pas étanche.

Comment connecter le séparateur (crossover) ?

Connectez le fil de l'amplificateur à l'entrée du séparateur, puis les fils du tweeter à la sortie "tweeter" et ceux du woofer à la sortie "woofer" en respectant la polarité.

Quelle est la profondeur nécessaire pour le montage encastré du DB570 ?

Le kit de montage encastré nécessite une profondeur de 22,2 mm derrière le panneau.

Où trouver des pièces détachées pour le DB570 ?

Contactez le service client Polk Audio ou un revendeur agréé. Aux États-Unis, appelez le 800-377-7655 ou écrivez à [e-mail].

MODE D'EMPLOI DB570 POLK AUDIO

Inspectez vos haut-parleurs avec soin. Si vous découvrez des avaries ou s'il manque des pièces, contactez votre revendeur Polk. Conservez la boîte et l'emballage - ils assureront la protection de vos haut-parleurs en transit.

Les haut-parleurs peuvent être endommagés lorsqu'un amplificateur, quelle que soit sa puissance, est opéré au-delà de ses limites - typiquement à la position 12h ou 13h du contrôle de volume. L'amplificateur surcharge produira alors beaucoup de distorsion, le son devenant râpeux et rauque. Contrairement à ce qu'on puisse penser, un haut-parleur peut être plus facilement endommagé par un amplificateur de faible puissance poussé au-delà de ses limites que par un amplificateur de haute puissance à haut volume.

Si vous éprouvez toujours des difficultés après avoir bien observé ce guide de démarriage, vérifiez toutes vos connexions. Si le problème semble provenir du haut-parleur, contactez un revendeur Polk agréé ou communiquerez avec le Service à la Clientèle de Polk Audio au 800-377-7655 (du lundi au vendredi, 9h00 - 18h00 HNE - É-U seulement) ou par courriel: [e-mail]. À l'extérieur des É-U, signalez le 410-358-3600.

Figure 1

INSTALLING db460, db570, db690 OVAL MODELS

Assurez un dégagement ajusté pour la ventilation.

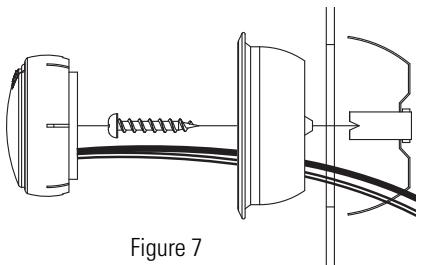

Montage encastre du tweeter

GUIDE D'INSTALLATION

1. Assurez le dégagement nécessaire: le kit de montage encastré a 22,2mm de profondeur.
2. Marquez le centre de l'endroit choisi pour l'installation et percez un trou de 2 po (50,8mm) de diamètre à l'aide d'une scie à trou, d'une meuleuse ou d'un couteau.
3. Assemblez la cuvette, le crampton et la vis tel qu'indiqué, sans trop serrer.
4. Passez les fils à travers le trou rond à la base de la cuvette.
5. Insérez l'ensemble dans le trou de 2 po jusqu'à ce que la cordure du cramon soit sous la surface de montage, puis resserrez la vis. Les pattes du cramon peuvent être repliées vers l'extérieur en insérant un tournevis dans les trous de la cuvette déjà en place.
6. Connectez des fils entre les tweeters et les bornes "tweeter" du séparateur en utilisant les cosses. Connectez le fil rouge de la borne (+) de la sortie tweeter du séparateur à la borne (+) du tweeter.
7. Installez le tweeter en l'enclenchant dans la cuvette de montage

Figure 7

Figure 8

1. Utilisant la base de la cuvette de montage en surface comme gabarit, marquez les trous de vis puis percez le panneau à l'aide d'une mèche de 1/8" (3mm). Percez un deuxième trou (pour le fil du haut-parleur) utilisant une mèche de 3/16" (5mm).
2. Visez la cuvette de montage en surface au panneau.
3. Insérez le fil du tweeter à travers le trou à la base de la cuvette et à travers le trou de 3 / 16'' (5mm) percé dans le panneau.
4. Connectez des fils entre les tweeters et les bornes "tweeter" du séparateur en utilisant les cosses. Assurez-vous de bien connecter le fil rouge de la borne (+) de la sortie tweeter du séparateur à la borne (+) du tweeter.
5. Installez le tweeter en l'enclenchant dans la cuvette de montage.
