DB501 - Haut-parleurs POLK AUDIO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Haut-parleur coaxial 5 pouces (12,7 cm)
Marque	Polk Audio
Modèle	DB501
Catégorie	Haut-parleurs
Transducteur grave/médium	5 pouces (12,7 cm) avec cône
Tweeter	3/4 pouce (19 mm) à dôme souple
Diamètre de perçage	4 pouces (101,6 mm)
Profondeur de montage (dessus)	1 13/16 pouces (46,0 mm)
Profondeur de montage (dessous)	1 15/16 pouces (49,21 mm)
Puissance admissible (crête)	135 W
Puissance admissible (continue)	45 W
Impédance nominale	4 Ω
Réponse en fréquence	65 Hz – 22 kHz
Sensibilité	93 dB
Fonctions principales	Commutateur d'atténuation du tweeter à 3 positions (-3, 0, +3 dB) ; boucle de fil pour atténuation supplémentaire de 3 dB ; grille incluse
Alimentation	Passive, nécessite un amplificateur externe
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de solvants.
Sécurité	Ne pas pousser l'amplificateur en distorsion ; respecter les puissances recommandées.
Pièces détachées et réparabilité	Contacter le service client Polk Audio pour les pièces. Le tweeter peut être remplacé.

FOIRE AUX QUESTIONS - DB501 POLK AUDIO

Quelle est la puissance recommandée pour l'amplificateur ?

Le haut-parleur DB501 supporte une puissance continue de 45 W et une puissance crête de 135 W. Utilisez un amplificateur dont la puissance RMS par canal est comprise entre 15 et 60 W pour éviter tout dommage.

Comment régler le niveau du tweeter ?

Utilisez le commutateur à trois positions (-3 dB, 0 dB, +3 dB) situé sur le haut-parleur. Pour une atténuation supplémentaire de 3 dB, coupez la boucle de fil prévue à cet effet.

Quelle est la profondeur de montage nécessaire ?

La profondeur de montage est de 46 mm (dessus) et 49,2 mm (dessous). Assurez-vous de disposer d'un espace d'au moins 50 mm derrière la surface de montage.

Puis-je utiliser ces haut-parleurs dans une application marine ?

Les haut-parleurs Polk Audio série db sont conçus pour une utilisation dans des environnements difficiles, mais ils ne sont pas spécifiquement certifiés marins. Évitez l'exposition directe à l'eau.

Comment éviter d'endommager les haut-parleurs ?

Ne poussez jamais l'amplificateur en distorsion. Un amplificateur de faible puissance poussé à fond peut endommager les haut-parleurs plus facilement qu'un amplificateur puissant.

Quelle est la taille du trou de perçage ?

Le diamètre de perçage requis est de 4 pouces (101,6 mm). Utilisez une scie-cloche ou un foret adapté.

Les grilles sont-elles amovibles ?

Oui, les grilles sont amovibles. Pour un montage encastré, retirez la bague d'espacement avant d'installer la grille.

Quelle est l'impédance des haut-parleurs ?

L'impédance nominale est de 4 ohms. Vérifiez que votre amplificateur est compatible avec une charge de 4 ohms.

Comment nettoyer les haut-parleurs ?

Utilisez un chiffon doux et sec pour enlever la poussière. N'utilisez pas de produits chimiques ou de l'eau, car cela pourrait endommager les composants.

Où puis-je trouver le manuel d'utilisation complet ?

Le manuel est disponible gratuitement au format PDF sur le site notice-facile.com. Vous pouvez également consulter le site de Polk Audio : www.polkaudio.com/car.

MODE D'EMPLOI DB501 POLK AUDIO

Inspectez vos haut-parleurs avec soin. Si vous constatez des dommages ou s'il manque des pièces, contactez votre revendeur Polk Audio. Conservez la boîte et l'emballage—ils assureront l'efficace protection de vos haut-parleurs en cas de transit éventuel.

Un haut-parleur peut être endommagé lorsqu'un amplificateur, quelle que soit sa puissance, est poussé au-delà de ses limites (typiquement à la position 12h ou 13h du contrôle de volume). L'amplificateur surcharge alors, générant un niveau élevé de distorsion et le son devient rauque et éraillé. Contrairement à ce qu'on puisse penser, un haut-parleur peut être endommagé plus facilement par un amplificateur de faible puissance poussé au-delà de ses limites que par un amplificateur de haute puissance.

Si, après avoir suivi toutes les instructions, vous éprouvez des difficultés, vérifiez toutes vos connexions. Si le problème est relié au haut-parleur, communiquez avec votre revendeur Polk Audio ou contactez le Service à la Clientèle de Polk Audio au 1-800-377-7655 (L-V, 9-18, HNE, Canada et É.-U. seulement). À l'extérieur des É.-U. et du Canada, composez le 410-358-3600. Vous pouvez aussi nous contacter par courriel à l'adresse: [e-mail].

Pour plus d'informations—incluant des chroniques pratiques, des FAQ et des manuels d'utilisation en ligne, visitez notre site web primé: www.polkaudio.com/car.

MODÈLE OVALE avec grille

INSTALLATION VON DB691

Retirez la bague d'espacement conçue pour montage en dessous du panneau avant d'installer la grille.

Figure 9 INSTALLATION: db651s, db651, db6501 avec JOINT D'ÉTANCHÉITE et GRILLE

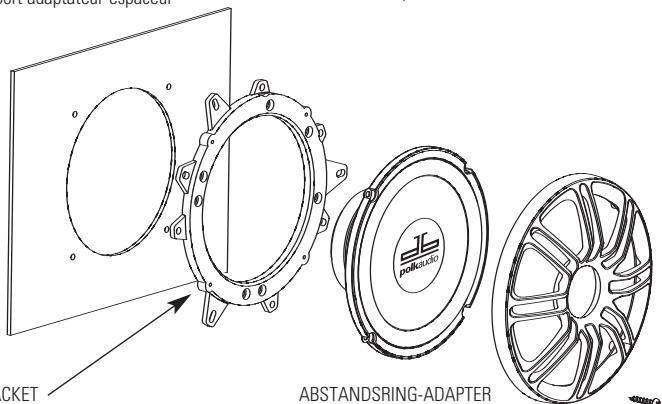

Figure 10 INSTALLATION : db6501/db651 avec grille En certains cas, un support adaptateur-espaceur pourrait être requis.

Figure 10 INSTALLATION DU db6501/db651 avec grille En certains cas, l'utilisation d'un support adaptateur-espaceur pourrait être requise. Figure 10 INSTALLATION DU db6501/db651 avec grille En certains cas, l'utilisation d'un support adaptateur-espaceur pourrait être requise. SPACER/ADAPTER BRACKET (for db6501/db651 driver installation only) SOPORTE ESPACIADOR/ADAPTADOR (solamente para la instalacion de los excitadores db6501 y db651) SUPPORT ADAPTATEUR-ESPACEUR (pour l'installation des transducteurs, db6501/db651 seulement) ABSTANDSRING-ADAPTER (nur für die db6501/db651-Treiber-Installation) ESPACADOR/SUPORTE ADAPTADOR (apenas para instalação dos modelos db6501/db651) STAFFA DI ADATTAMENTO/DISTANZIATRICE (solo per l'installazione del driver db6501/db651)

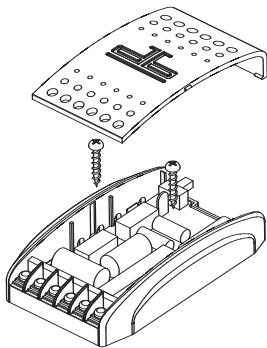

Figure 11 CROSSOVER MOUNTING Allow for ventilation clearance. Figura 11 MONTAJE DE CROSSOVER Deje espacio para la ventilacion Figure 11 MONTAGE DU SEPARATEUR Assurez un dégagement suffisant pour la ventilation. Abbildung 11 CROSSOVER-INSTALLATION Lassen Sie Freiraum zur Lüfung. Figura 11 MONTAGEM DO CROSSOVER Deixar espoço para ventilação. Figura 11 FISSAGGIO DEL CROSSOVER Lasciare spazio sufficiente per la circolazione dell'aria.

Un commutateur à trois positions (-3dB, 0dB, +3dB) vous permet d'ajuster le niveau du tweetier selon vos préférences et l'acoustique de votre voiture.

HOCHTÖNERABSCHWÄCHUNGSSCHALTER Dieser Schalter mit 3 Positionen (-3 dB, 0 dB, +3 dB) ermöglicht es Hinnen, den Hochtönerpegel auf den für Ihr Auto und Ihr System richtig Wert einzustellen. Figura 12 CHAVE DE ATENUÇÃO DO TWEETER Uma chave de tres posições (-3dB, 0dB, +3dB) permite que o; nvel de sinal do tweeteter sera ajustado para obter o equilibrio tonal correto para seu voçulo eSYSTEMA. Figura 12 COMANDO DI ATTENUAZIONE TWEETER Un selettore a tre posizioni (-3 dB, 0 dB, +3 dB) permette di regolare il livello del tweeter per ottenere il bilanciamento dei toni adatto all'autoveicolo e all'impiano. Figure 13 TWEETER ATTENUATION WIRE LOOP Cut this wire to reduce tweeter level 3dB. Figura 13 BUCLE CONDUCTOR DE ATENUACION DE TWEETER Corte este conductor para reducir el nivel de tweeteter en 3dB. Figure 13 BOUCLE DE FIL POUR ATTENUATION DU TWEETER Coupez ce fil pour réduire le niveau du tweeter de 3dB. Abbildung 13 HOCHTÖNERABSCHWÄCHUNGSDRAHTSCHLAUFÉ Schneiden Sie diesen Draht durch, um den Hochtönerpegel um 3dB zu senken. Figura 13 LOOP DE ATENUÇÃO DO TWEETER Corte este fio para reduzir o; nivel de sinal do tweeter em 3dB. Figura 13 ANELLO CONDUTTORE DI ATTENUAZIONE TWEETER Tagliare quello cavo per ridurre il livello del tweeter di 3dB.

Figure 14

TWEETER MOUNTING

1. Assurez un dégagement ajustat-le kit de montage encastré à une profondeur de 7 / 8" (22,2 mm).
2. Marquez le centre de l'endroit d'installation choisi et faites un trou de 2 po (50,8 mm) de diamètre à l'aide d'une scie-cloche, d'un foret ou d'un couteau tout usage.
3. Assemblez la coupelle, le crampon et la vis tel qu'indiqué, ne pas trop serrer.
4. Passez les fils à travers le trou rond à la base de la coupelle.
5. Insérez l'ensemble dans le trou de 2 p jusqu'à ce que la cordure du crampon pénè
6. Connectez les fils des bornes «tweeter » du séparateur aux fils des tweeters à l'aide des connecteurs rapides. Assurez-vous de connecter le fil rouge (+) du tweeter à la borne (+) de la sortie «tweeter » du séparateur.
7. Montez le tweeter en l'enclenchant dans la coupelle.

HOCHTÖNER-MONTAGE

1. Utilisant la base de la coupelle comme gabarit, marquez les trous de vis puis percez le panneau à l'aide d'une mèche de 1/8" (3 mm). Percez un deuxième trou (pour le fil de haut-parleur) utilisant une mèche de 3/16" (5 mm).
2. Vissez la coupelle à la surface du panneau.
3. Passez le fils du tweeter à travers le trou à la base de la coupelle et à travers le trou de 3/16 (5 mm) déjà perçu dans le panneau.
4. Connectez les câbles depuis les terminaux du tweeter du crossover jusqu'aux câbles du tweeter avec des connecteurs à pression. Assurez-vous de connecter le câble rouge du tweeter à la terminal (+) du filtre du crossover.
5. Monte le tweeter faisant encaisser à pression dans la coupole de montage.

HOCHTÖNER-MONTAGE

Série db à gamme intégrale—Fiche technique

Type	db351 coaxial	db401 coaxial	db461 coaxial	db461p plateau	db501 coaxial	db521 coaxial
Transducteurs	3 1/2" coaxial	4" coaxial	4" x 6" coaxial	4" x 6" plateau	5" coaxial	5 1/4" coaxial
Tweeter complement	3 1/2" (8.89cm) méd/woofer	4" (10.2cm) méd/woofer	4" x 6" (10cm x 15cm) méd/woofer	4" (10.2cm) méd/woofer	5" (12.7cm) méd/woofer	5 1/4" (13.0cm) méd/woofer
	1/2" (12mm) tweeter à dômeSouple	3/4" (19mm) tweeter à dômeSouple	3/4" (19mm) tweeter à dômeSouple	3/4" (19mm) tweeter à dômeSouple	3/4" (19mm) tweeter à dômeSouple	3/4" (19mm) tweeter à dômeSouple
Dimensions de montage	3 1/8" (79.36mm)	4" (101.6mm)	6" x 4" (152.4mm x 101.6mm)	6" x 4" (152.4mm x 101.6mm)	4" (101.6mm)	4 11/16" (119mm)
Profondeur de montage (dessus)	1 1/2" (38.1mm)	1 13/16" (46.0mm)	1 15/16" (49.2mm)	1 13/16" (46.04mm)	1 13/16" (46.0mm)	2 5/16" (58.7mm)
Profondeur de montage (dessous)	1 11/16" (42.86mm)	1 15/16" (49.21mm)	2" (50.8mm)	2" (50.8mm)	1 15/16" (49.21mm)	2 7/16" (61.9mm)
Capacité de puissance (crête)	105w	135w	120w	150w	135w	135w
Capacité de puissance (continue)	35w	45w	40w	50w	45w	45w
Impédance nominale	4 Ω	4 Ω	4 Ω	4 Ω	4 Ω	4 Ω
Réponse en fréquences	90-22kHz	85-22kHz	75-22kHz	71-22kHz	65-22kHz	60-22kHz
Hauteur de la grille	n/a	3/4" (6.35mm)	n/a	n/a	n/a	1" (25.4mm)
Sensibilité	91dB	91dB	91dB	91dB	93dB	93dB

Systèmes-composants de la Série db—Fiche technique

db571	db651	db651s	db691	db5251	db6501	db1001
5" x 7" coaxial	6 1/2" coaxial	6 1/2" coaxial à profil ultra-mince	6" x 9" 3 voies	5 1/4" système- composants	6 1/2" système- composants	1" tweeter
5" x 7" (12.7cm x 17.8cm) méd/woofer	6 1/2" (16.0cm) méd/woofer	6 1/2" (16.0cm) méd/woofer	6" x 9" (15cm x 22.9cm) méd/woofer	5 1/4" (13.0cm) méd/woofer	6 1/2" (16.0cm) méd/woofer	n/a méd/woofer
3/4" (19mm) tweeter à dômeSouple	3/4" (19mm) tweeter à dômeSouple	3/4" (19mm) tweeter à dômeSouple	1" (25.4mm) tweeter à dômeSouple 3/4" (19mm) tweeter à dômeSouple	1" (25.4mm) tweeter à dômeSouple	1" (25.4mm) tweeter à dômeSouple	1" (25.4mm) tweeter à dômeSouple
7 1/8" x 4 15/16" (181mm x 125.4mm)	5" (127mm)	5" (127mm)	8 1/2" x 5 3/4" (215.9mm x 146mm)	4 11/16" (119mm)	5" (127mm)	2 1/16" (52.39mm) coupelle de montage
2 3/16" (55.6mm)	2" (50.8mm)	2" (50.8mm)	3 3/16" (81.0mm)	2 5/16" (58.7mm)	2" (50.8mm)	1 3/16" (30.2mm)
2 5/8" (66.7mm)	2 5/16" (58.74mm)	2 5/16" (58.7mm)	3 3/4" (95.2mm)	2 7/16" (61.9mm)	2 5/16" (58.7mm)	1 1/32" (26.2mm)
180w	180w	165w	300w	250w	300w	180w
60w	60w	55w	100w	100w	100w	60w
4 Ω	4 Ω	4 Ω	4 Ω	4 Ω	4 Ω	4 Ω
52-22kHz	35-22kHz	50-22kHz	35-22kHz	53-23kHz	35-23kHz	4kHz-23kHz
n/a	1 1/8" (28.58mm)	1 1/8" (28.58mm)	1 1/4" (31.75mm)	1" (25.4mm)	1 1/8" (28.58mm)	n/a
93dB	92dB	92dB	93dB	93dB	92dB	92dB
