Type de produit	Haut-parleur coaxial ovale
Modèle	DB460
Marque	Polk Audio
Catégorie	Haut-parleurs
Tweeter orientable	Oui, montage encastré ou en surface
Diamètre de perçage pour tweeter	50,8 mm (2 pouces)
Profondeur de montage du tweeter	22,2 mm
Fonctionnement	Passif, nécessite amplificateur externe
Bornes	Cosses pour connexion des fils
Compatibilité amplificateur	Éviter la surcharge et la distorsion
Installation	Encastrée ou en surface, dans un panneau
Entretien et nettoyage	Chiffon doux et sec, éviter les solvants
Sécurité	Ne pas dépasser les limites de l'ampli pour éviter d'endommager les haut-parleurs
Assistance client	Polk Audio Service : 800-377-7655 (É-U) ou [e-mail]
Garantie	Consultez le revendeur Polk

FOIRE AUX QUESTIONS - DB460 POLK AUDIO

Comment installer le tweeter du DB460 en montage encastré ?

Percez un trou de 50,8 mm de diamètre, assemblez la cuvette, le crampon et la vis, passez les fils à travers la base, insérez l'ensemble et serrez la vis. Les pattes du crampon se replient sous la surface.

Quelle est la profondeur nécessaire pour le montage du tweeter ?

Le kit de montage encastré nécessite un dégagement de 22,2 mm de profondeur.

Comment connecter les fils du tweeter au séparateur ?

Connectez le fil rouge de la borne (+) de la sortie tweeter du séparateur à la borne (+) du tweeter. Utilisez les cosses fournies.

Puis-je utiliser le DB460 avec un amplificateur de faible puissance ?

Oui, mais évitez de pousser l'amplificateur en distorsion. Un ampli de faible puissance poussé à fond peut endommager les haut-parleurs plus facilement qu'un ampli puissant à volume modéré.

Quels types de fils utiliser pour le câblage ?

Utilisez des fils de calibre approprié (généralement 16-18 AWG) et des cosses adaptées aux bornes du haut-parleur et du séparateur.

Comment nettoyer les haut-parleurs DB460 ?

Utilisez un chiffon doux et sec. N'utilisez jamais de solvants, de produits abrasifs ou de nettoyants liquides.

Que faire en cas de dysfonctionnement du haut-parleur ?

Vérifiez toutes les connexions. Si le problème persiste, contactez un revendeur Polk agréé ou le service client Polk Audio ([e-mail], 800-377-7655).

Le tweeter peut-il être monté en surface au lieu d'être encastré ?

Oui, utilisez la base de la cuvette de montage en surface comme gabarit, percez des trous pour les vis et le fil, fixez la cuvette, puis insérez le tweeter.

Quelle est la puissance recommandée pour l'amplificateur ?

Polk Audio ne spécifie pas de puissance exacte, mais il est conseillé d'utiliser un ampli adapté à l'impédance du haut-parleur (probablement 4 ohms) et d'éviter la distorsion.

Où trouver le manuel d'utilisation complet du DB460 ?

Le manuel est disponible en téléchargement gratuit au format PDF sur le site notice-facile.com ou sur le site officiel de Polk Audio.

MODE D'EMPLOI DB460 POLK AUDIO

Inspectez vos haut-parleurs avec soin. Si vous découvrez des avaries ou s'il manque des pièces, contactez votre revendeur Polk. Conservez la boîte et l'emballage - ils assureront la protection de vos haut-parleurs en transit.

Les haut-parleurs peuvent être endommagés lorsqu'un amplificateur, quelle que soit sa puissance, est opéré au-delà de ses limites - typiquement à la position 12h ou 13h du contrôle de volume. L'amplificateur surchargé produira alors beaucoup de distorsion, le son devenant râpeux et rauque. Contrairement à ce qu'on puisse penser, un haut-parleur peut-être plus facilement endommagé par un amplificateur de faible puissance poussé au-delà de ses limites que par un amplificateur de haute puissance à haut volume.

Si vous éprouvez toujours des difficultés après avoir bien observé ce guide de démarrage, vérifiez toutes vos connexions. Si le problème semble provenir du haut-parleur, contactez un revendeur Polk agréé ou communiquez avec le Service à la Clientèle de Polk Audio au 800-377-7655 (du lundi au vendredi, 9h00 - 18h00 HNE - É-U seulement) ou par courriel: [e-mail]. À l'extérieur des É-U, signalez le 410-358-3600.

Figure 1

INSTALLING db460, db570, db690 OVAL MODELS

Assurez un dégagement ajusté pour la ventilation.

Montage encastre du tweeter

GUIDE D'INSTALLATION

1. Assurez le dégagement nécessaire: le kit de montage encastré a 22,2mm de profondeur.
2. Marquez le centre de l'endroit choisi pour l'installation et percez un trou de 2 po (50,8mm) de diamètre à l'aide d'une scie à trou, d'une mèche ou d'un couteau.
3. Assemblez la cuvette, le crampon et la vis tel qu'indiqué, sans trop serrer.
4. Passez les fils à travers le trou rond à la base de la cuvette.
5. Insérez l'ensemble dans le trou de 2 po jusqu'à ce que la cordure du cramon soit sous la surface de montage, puis serrez la vis. Les pattes du cramon peuvent être repliées vers l'extérieur en insérant un tournevis dans les trous de la cuvette déjà en place.
6. Connectez des fils entre les tweeters et les bornes "tweeter" du séparateur en utilisant les cosses. Connectez le fil rouge de la borne (+) de la sortie tweeter du séparateur à la borne (+) du tweeter.
7. Installez le tweeter en l'enclenchant dans la cuvette de montage

Figure 7

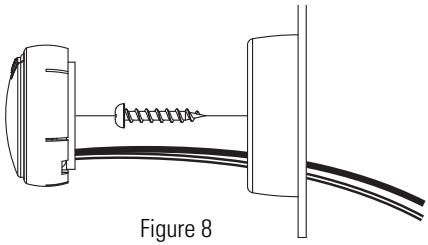

Figure 8

1. Utilisant la base de la cuvette de montage en surface comme gabarit, marquez les trous de vis puis percez le panneau à l'aide d'une mèche de 1/8" (3mm). Percez un deuxième trou (pour le fil du haut-parleur) utilisant une mèche de 3/16" (5mm).
2. Vissez la cuvette de montage à la surface au panneau.
3. Insérez le fil du tweeter à travers le trou à la base de la cuvette et à travers le trou de 3/16" (5mm) percé dans le panneau.
4. Connectez des fils entre les tweeters et les bornes "tweeter" du séparateur en utilisant les cosses. Assurez-vous de bien connecter le fil rouge de la borne (+) de la sortie tweeter du séparateur à la borne (+) du tweeter.
5. Installez le tweeter en l'enclenchant dans la cuvette de montage.
