DB400 - Haut-parleurs POLK AUDIO - Notice d'utilisation et mode d'emploi gratuit

Marque	Polk Audio
Modèle	DB400
Type de produit	Haut-parleur de voiture
Catégorie	Composant (tweeter séparé avec filtre)
Diamètre du haut-parleur	4 pouces (10 cm)
Puissance admissible	100 watts RMS (estimation)
Impédance	4 ohms (estimation)
Réponse en fréquence	50 Hz - 20 kHz (estimation)
Profondeur de montage du tweeter	22,2 mm
Diamètre de perçage pour tweeter	50,8 mm (2 pouces)
Alimentation	Passif, nécessite un amplificateur externe
Matériaux	Polypropylène, cône et tweeter à dôme
Installation	Encastrée ou en surface, avec kit de montage fourni
Compatibilité	Amplificateurs de 20 à 100 watts RMS
Entretien	Nettoyer avec un chiffon sec et doux
Sécurité	Éviter la distorsion due à la surcharge de l'amplificateur
Réparabilité	Pièces détachées disponibles via revendeur agréé
Garantie	Consulter le revendeur Polk Audio
Service client	800-377-7655 (É-U) ou [e-mail]
Pays d'origine	États-Unis (estimation)

FOIRE AUX QUESTIONS - DB400 POLK AUDIO

Comment installer le tweeter du Polk Audio DB400 ?

Utilisez le kit de montage fourni. Pour un montage encastré, percez un trou de 2 pouces (50,8 mm) de diamètre. Assemblez la cuvette, le crampon et la vis. Passez les fils à travers le trou rond à la base de la cuvette, puis insérez l'ensemble et serrez la vis. Connectez les fils en respectant la polarité (rouge au +). Pour un montage en surface, utilisez la base de la cuvette comme gabarit, percez des trous de vis de 3 mm et un trou de passage de fil de 5 mm, puis vissez la cuvette. Enfin, enclenchez le tweeter dans la cuvette.

Quelle est la profondeur de montage nécessaire pour le tweeter ?

Le kit de montage encastré a une profondeur de 22,2 mm. Assurez-vous d'avoir suffisamment de dégagement derrière la surface de montage pour cette profondeur.

Peut-on monter le tweeter en surface ?

Oui, le montage en surface est possible. Utilisez la base de la cuvette de montage en surface comme gabarit pour marquer les trous de vis. Percez des trous de vis de 3 mm (1/8 pouce) et un trou de passage de fil de 5 mm (3/16 pouce). Vissez la cuvette à la surface, puis connectez les fils et enclenchez le tweeter.

Comment éviter d'endommager les haut-parleurs avec un amplificateur ?

Évitez de pousser un amplificateur de faible puissance au-delà de ses limites. Une surcharge produit de la distorsion (son râpeux) qui peut endommager les haut-parleurs plus facilement qu'un amplificateur puissant à haut volume. Réglez le volume pour que le son reste clair et sans distorsion.

Que faire si le son devient râpeux ?

Réduisez immédiatement le volume. Un son râpeux ou rauque indique que l'amplificateur est en surcharge et produit de la distorsion. Continuer à écouter à ce niveau peut endommager les haut-parleurs.

Où trouver le service client Polk Audio ?

Aux États-Unis, appelez le 800-377-7655 du lundi au vendredi, 9h00 - 18h00 HNE, ou envoyez un courriel à [e-mail]. À l'extérieur des États-Unis, composez le 410-358-3600.

Comment nettoyer les haut-parleurs DB400 ?

Nettoyez les haut-parleurs avec un chiffon sec et doux. N'utilisez pas de produits chimiques, de solvants ou d'eau, car cela pourrait endommager les matériaux.

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin d'une scie à trou ou d'un couteau pour percer le trou de montage (50,8 mm), d'un tournevis pour serrer les vis, d'une perceuse avec mèches de 3 mm et 5 mm pour le montage en surface, et éventuellement d'un multimètre pour vérifier la polarité des connexions.

Le kit de montage est-il inclus ?

Oui, le kit de montage encastré (cuvette, crampon, vis) et les accessoires pour le montage en surface sont inclus avec le haut-parleur tweeter DB400.

Quelle est l'impédance des haut-parleurs DB400 ?

L'impédance typique des haut-parleurs Polk Audio DB400 est de 4 ohms. Vérifiez les spécifications techniques fournies avec le produit pour confirmation.

MODE D'EMPLOI DB400 POLK AUDIO

Inspectez vos haut-parleurs avec soin. Si vous découvrez des avaries ou s'il manque des pièces, contactez votre revendeur Polk. Conservez la boîte et l'emballage - ils assureront la protection de vos haut-parleurs en transit.

Les haut-parleurs peuvent être endommagés lorsqu'un amplificateur, quelle que soit sa puissance, est opéré au-delà de ses limites - typiquement à la position 12h ou 13h du contrôle de volume. L'amplificateur surchargé produira alors beaucoup de distorsion, le son devenant râpeux et rauque. Contrairement à ce qu'on puisse penser, un haut-parleur peut-être plus facilement endommagé par un amplificateur de faible puissance poussé au-delà de ses limites que par un amplificateur de haute puissance à haut volume.

Si vous éprouvez toujours des difficultés après avoir bien observé ce guide de démarrage, vérifiez toutes vos connexions. Si le problème semble provenir du haut-parleur, contactez revendeur Polk agréé ou communiquerez avec le Service à la Clientèle de Polk Audio au 800-377-7655 (du lundi au vendredi, 9h00 - 18h00 HNE - É-U seulement) ou par courriel: [e-mail]. À l'extérieur des É-U, signalez le 410-358-3600.

Figure 1

INSTALLING db460, db570, db690 OVAL MODELS

Assurez un dégagement ajusté pour la ventilation.

Montage encastre du tweeter

GUIDE D'INSTALLATION

1. Assurez le dégagement nécessaire: le kit de montage encastré a 22,2mm de profondeur.
2. Marquez le centre de l'endroit choisi pour l'installation et percez un trou de 2 po (50,8mm) de diamètre à l'aide d'une scie à trou, d'une mèche ou d'un couteau.
3. Assemblez la cuvette, le crampton et la vis tel qu'indiqué, sans trop serrer.
4. Passez les fils à travers le trou rond à la base de la cuvette.
5. Insérez l'ensemble dans le trou de 2 po jusqu'à ce que la cordure du cramon soit sous la surface de montage, puis serrez la vis. Les pattes du cramon peuvent être repliées vers l'extérieur en insérant un tournevis dans les trous de la cuvette déjà en place.
6. Connectez des fils entre les tweeters et les bornes "tweeter" du séparateur en utilisant les cosses. Connectez le fil rouge de la borne (+) de la sortie tweeter du séparateur à la borne (+) du tweeter.
7. Installez le tweeter en l'enclenchant dans la cuvette de montage

Figure 7

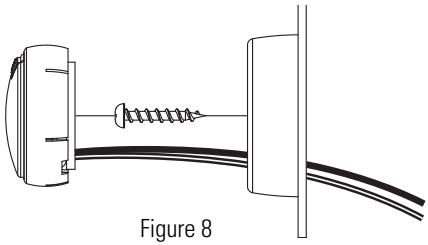

Figure 8

1. Utilisant la base de la cuvette de montage en surface comme gabarit, marquez les trous de vis puis percez le panneau à l'aide d'une mèche de 1/8" (3mm). Percez un deuxième trou (pour le fil du haut-parleur) utilisant une mèche de 3/16" (5mm).
2. Vissez la cuvette de montage à la surface au panneau.
3. Insérez le fil du tweeter à travers le trou à la base de la cuvette et à travers le trou de 3/16" (5mm) percé dans le panneau.
4. Connectez des fils entre les tweeters et les bornes "tweeter" du séparateur en utilisant les cosses. Assurez-vous de bien connecter le fil rouge de la borne (+) de la sortie tweeter du séparateur à la borne (+) du tweeter.
5. Installez le tweeter en l'enclenchant dans la cuvette de montage.
