| Type de produit | Haut-parleur coaxial 2 voies |
| Marque | Polk Audio |
| Modèle | SR5250 |
| Puissance continue admissible | 125 Watts RMS |
| Puissance de crête admissible | 250 Watts |
| Impédance nominale | 4 Ohms |
| Réponse en fréquences | 40 Hz - 30 kHz (±3 dB) |
| Sensibilité | 90 dB (1W/1m) |
| Fréquence de séparation | 3100 Hz |
| Pente d'atténuation (transducteur) | 12 dB/octave (2ème ordre) |
| Pente d'atténuation (tweeter) | 18 dB/octave (3ème ordre) |
| Réglage niveau tweeter | +2 dB, 0 dB, -1,5 dB, -3 dB |
| Diamètre de montage transducteur | 5 5/8" (142,9 mm) |
| Profondeur de montage transducteur | 2 9/16" (64,9 mm) |
| Diamètre de la grille | 6 15/16" (176,2 mm) |
| Hauteur de la grille | 1 1/8" (28,7 mm) |
| Diamètre bobine mobile | 1" (25,4 mm) |
| Composants inclus | 2 transducteurs, 2 tweeters à radiateur annulaire, 2 séparateurs de fréquences, 2 grilles, 2 adaptateurs, cuvettes, montants, joints, bagues, visserie, gabarits, outil d'installation, autocollant, manuel |
| Options d'installation tweeter | Encastré ou angulaire |
| Garantie | 3 ans (pièces et main-d'œuvre) |
| Entretien et nettoyage | Essuyer avec un chiffon sec; ne pas utiliser de produits abrasifs |
| Sécurité | Le séparateur de fréquences n'est pas imperméable; ne pas installer dans une zone exposée à l'eau |
FOIRE AUX QUESTIONS - SR5250 POLK AUDIO
Questions des utilisateurs sur SR5250 POLK AUDIO
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Haut-parleurs au format PDF gratuitement ! Retrouvez votre notice SR5250 - POLK AUDIO et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil SR5250 de la marque POLK AUDIO.
MODE D'EMPLOI SR5250 POLK AUDIO
Inspectez chaque haut-parleur avec soin. Si vous découvrez des avaries ou constatez qu'il manque des pièces, contactez Your revendeur Polk. Conservez la boîte et l'emballage - ils assureront la protection idéale de vos haut-parleurs en transit.
Composantes le système coaxial comprend:
1 Lettre 1 Manuel de l'utilisateur 1 Carte d'enregistrement en ligne 1 Décalque «Polk Audio» de 30 cm (12") 1 Outil d'installation des tweeters 1 Gabarit pour l'installation des transducteurs 1 Gabarit pour l'installation des tweeters Transducteurs Tweeters de 22 cm à radiateur annulaire Cuvettes pour montage encastré des tweeters Cuvettes pour montage angulaire des tweeters (SR6500) 2 Séparateurs de fréquences Montants droits pour tweeters coaxiaux Montants angulaires pour tweeters coaxiaux Grilles avec logo pour transducteurs Grilles avec logo pour tweeters 2 Tweeter Grilles with Logos 2 Adaptateurs pour transducteurs 6^ × 9^ (SR6500) Adaptateurs pour transducteurs 5^ × 7^ (SR5250) Adaptateurs pour le bouchon 5^ × 7^ (SR5250) 2 Crampons pour installation encastrée des tweeters Crampons pour installation angulaire des tweeters 2 Vis à tête cylindrique # 6 x 1/4" pour installer les cuvettes des tweeters 2 Joints d'étanchéité pour le montage des transducteurs 2 Bagues de caoutchouc pour transducteurs en mode coax Rondelles de blocage fendues #6 pour les cuvettes des tweeters Vis à papillon pour les montants des tweeters (SR6500) Bagues-entretoise pour les transducteurs (SR5250) 4 Bagues-entretoise pour les transducteurs (SR6500) 4 Vis à tôle à tête faisée #8 x 1" pour l'installation du séparateur Vis à tôle à tête faisée #8 x 1/2" pour l'installation des transducteurs Vis à tôle à tête fraîée #8 x 3/4" pour l'installation des transducteurs 8 Vis à tôle à tête faisée #8 x 1 1/2" pour l'installation des transducteurs Crampons de fixation pour les transducteurs
OUTILS REQUIS
Tournevis à tête cruciforme (Phillips) Tournevis à lame plate ou outil pour démonter les panneaux de porte Perceuse électrique Méches 1 / 4'' et 1 / 8'' (0,125 cm et 0,25 cm) Scie alternative ou couteau - Marqueur pour tracer le diamètre du trou (nouveau montage seulement) - Outil à couper le métal (Scie à trou si vous devez couper du métal) Lime à métal - Plusieurs connecteurs sans soudure Fil de haut-parleur: calibre #16 ou plus gros Lunettes de sécurité Pince à dénuder et à couper le fil Pince à serrer
Les tweeters Polk Audio Signature Reference, lorsqu'utilisés comme composantes, vous offrent deux options d'installation. (Voir Figure 6)
NOTE: Si vous utilisez votre système avec un séparateur de fréquences actif, la fréquence de séparation du tweeter doit être égale ou supérieure à 3,5 kHz avec une pente minimum du 3ème ordre (18dB/octave). Notez bien que le tweeter pourrait être endommagé par un niveau sonore excessif. Pour assurer la protection maximale du tweeter, utilisez les séparateurs fournis avec les systèmes.
Niveau du tweeter
La position du cavalier se trouve à l'intérieur du boîtier du séparateur, permettant d'ajuster le niveau (volume) du tweeter en relation avec celui du médium/woofer. Commencez avec le cavalier en position «0 dB». Si vous désirez plus d'aigus, placez le cavalier en position «+1 dB» ("+2dB": SR5250). La position «+1 dB» ("+2dB": SR5250) offre le niveau maximum du tweeter tandis que les positions -1,5 dB et -3 dB réduisent le niveau du tweeter. (Voir Figure 10)
Polarité/mélange
Si vous sentez que le son des tweeters et des transducteurs ne se mélange pas de façon homogène, renversez la polarité des deux tweeters en renversant la connexion des fils positifs (+) et négatifs (-) sur les bornes du séparateur. Renverser la phase des tweeters optimisera souvent la modulation entre les composantes d'un système lorsque les tweeters et les transducteurs sont distancés.
Puissance de l'amplificateur
Vos haut-parleurs fonctionneront très bien avec une variété de composantes électroniques. Vous obtiendrez un niveau d'écoute satisfaisant avec aussi peu que 25 Watts (RMS) par canal. Mais si vous désirez plus de volume, plus de puissance sera requise. Notre revendeur Polk Audio se fera un plaisir de vous offrir des conseils. Nous vous recommandons d'utiliser un amplificateur d'une puissance de 50 - 150 Watts par canal pour obtenir la meilleure performance possible.
Limites d'opération
Vos haut-parleurs Polk Audio ont été fabriqués avec des matériaux de la plus haute qualité pour vous assurer performance et fiabilité. Cependant, les haut-parleurs peuvent être endommagés lorsqu'un amplificateur, quelle que soit sa puissance, est poussé au-delà de ses limites (typiquement à la position 12h ou 13h du contrôle de volume). L'amplificateur surcharge génère alors un niveau élevé de distorsion, le son devenant éraillé et rauque. Contrairement à ce qu'on puisse penser, un haut-parleur peut être plus facilement endommagé par un amplificateur de faible puissance poussé au-delà de ses limites que par un amplificateur de haute puissance à haut volume.
Assistance technique ou service
Communiquez avec le Service à la Clientèle de Polk Audio au 1-800-377-7655, du lundi au vendredi de 9h00 à 18h00 HNE, ou par courriel : polkcs@polkaudio.com. N'hésitez pas à communiquer avec nous pour toutes questions se rapportant à votre système de haut-parleurs.
Visitez: http://www.polkaudio.com/car
| Puissance continue admissible 125 Watts |
| Puissance de créé admissible 250 Watts |
| Impédance (nominale) 4 Ohms |
| Réponse en fréquences (+/-3dB) 40 Hz - 30 kHz |
| Sensibilité (1W/1m) 90 dB |
| Diamètre de montage du transducteur 5 5/8" (142,9 mm) |
| Profondeur de montage du transducteur 2 9/16" (64,9 mm) |
| Diam. de montage de la cuvette encastrée du tweeteter 2" (50,8 mm) |
| Diam. de montage de la cuvette angulaire du tweeteter 1 3/4" (44,5 mm) |
| Profondeur de montage de la cuvette encastrée du tweeteter 1" (25,4 mm) |
| Profondeur de montage de la cuvette angulaire du tweeteter 5/8" (15,87 mm) |
| Hauteur de la grille 1 1/8" (28,7 mm) |
| Diamètre de la grille 6 15/16" (176,2 mm) |
| Fréquence de séparation 3100 Hz |
| Pente d'atténuation du transducteur (passe-bas) 2ème ordre, 12 dB/Octave |
| Pente d'atténuation du tweeteter (passe-haut) 3ème ordre, 18 dB/Octave |
| Atténuation du tweeteter - positions de réglage de niveau +1 dB, 0 dB, -1,5 dB, -3 dB |
THIELE/PETIT PARAMÈTRES TRANSDUCTEUR SR6500
| Fs 60 Hz |
| Re 3,5 Ohms |
| Z 4 Ohms |
| Qms 10,3 |
| Qes 0,7 |
| Qts 0,65 |
| Le 0,38 mH |
| Vas (pieds cubes et litres) 0,4 pi 3., 11,3 L |
| Cms 440 um/N |
| BL 5,6 T-m |
| Sd (po.2 et cm.2) 21 po.2, 135 cm.2 |
| Xmax Linéaire (po. et mm.) 0,16", 4 mm crête (Double pour crête-à-crête) |
| Xmax-Mécanique (po. et mm.) 0,32", 8,1 mm crête (Double pour crête-à-crête) |
| Diamètre de la bobine mobile (po. et mm.) 1.5", 38.1 mm |
| Puissance continue admissible 100 Watts |
| Puissance de创建工作 admissible 200 Watts |
| Impédance (nominale) 4 Ohms |
| Réponse en fréquences (+/-3dB) 60 Hz - 30 kHz |
| Sensibilité (1W/1m) 90 dB |
| Diamètre de montage du transducteur 4 3/4" (120,6 mm) |
| Profondeur de montage du transducteur 2 1/4" (56,41mm) |
| Diam. de montage de la cuvette encastrée du tweeteter 2" (50,8 mm) |
| Diam. de montage de la cuvette angulaire du tweeteter 1 3/4" (44,5 mm) |
| Profondeur de montage de la cuvette encastrée du tweeteter 1" (25,4 mm) |
| Profondeur de montage de la cuvette angulaire du tweeteter 5/8" (15,87 mm) |
| Hauteur de la grille 1 1/8" (28,7 mm) |
| Diamètre de la grille 6 3/16" (157 mm) |
| Fréquence de séparation 4600 Hz |
| Pente d'atténuation du transducteur (passe-bas) 2° ordre, 12 dB/Octave |
| Pente d'atténuation du tweeteter (passe-haut) 3° ordre, 18 dB/Octave |
| Atténuation du tweeteter - positions de réglage de niveau +2 dB, 0 dB, -1,5 dB, -3 dB |
THIELE/PETIT PARAMÈTRES TRANSDUCTEUR SR5250
| Fs 71 Hz |
| Re 3,6 Ohms |
| Z 4 Ohms |
| Qms 8,28 |
| Qes 0,78 |
| Qts 0,72 |
| Le 0,25 mH |
| Vas (pieds cubes et litres) 0,2073 Cu. Ft., 5,87 L |
| Cms 490 um/N |
| BL 4,6 T-m |
| Sd (po.2 et cm.2) 14,33 sq. in., 92,46 sq. cm. |
| Xmax Linéaire (po. et mm.) 0,1", 2,5 créée (Double pour créée-à-créée) |
| Xmax-Mécanique (po. et mm.) 0,362", 9,2 mm créée (Double pour créée-à-créée) |
| Diamètre de la bobine mobile (po. et mm.) 1", 25,4 mm |

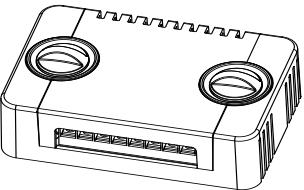

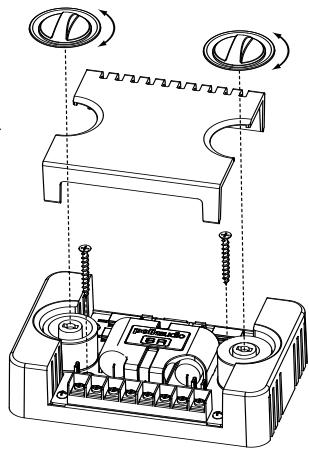

FIGURA 1: INSTALLAÇAO DO CROSSOVER FIGURA 1: INSTALLAZIONE CROSSOVER ABBILDUNG 1: CROSSOVER-INSTALLATION FIGURA 1: INSTALLACION DEL CROSSOVER FIGURE 1: INSTALLATION DU SEPARATEUDE FREQUENCES
1/4 TURN 1/4 DE VOLTA 1/4 DI GIRO 1/4 DREHUNG 1/4 DE VUELTA 1/4 DE TOUR
FIGURE 1: INSTALLATION DU CROSSOVER
WARNING: CROSSOVER IS NOT WATERPROOF. DO NOT INSTALL IN AREAS OF POTENTIAL WATER EXPOSURE. THIS IS NOT COVERED UNDER MANUFACTURER'S WARRANTY. CUIDADO: O CROSSOVER NÃO é À PROVA D'ÁGUA. Não INSTALAR EM AREAS DE POSSÍVEL EXPOSÇÃO À ÁGUA, POIS ISSO NÃO ESTÉ COBERTO PELA GARANTIA DO FABRICANTE. AVVERTENZA: IL CROSSOVER NON è A TENUTA D'ACQUA. NON INSTALLARE IN ZONE DOVE POTREBBBE ESSERE ESPOSTO ALL'ACQUA. TALE EVENTO NON è COPERTO DALLA GARANZIA. ACHTUNG: DER CROSSOVER IST NICT WASSERFEST. NICT IN WASSER AUSGESETZEN BEREICHEN INSTAL-LIEREN. DIES WIRD NICT DURCH DIE HERSTEL-LERGARANTIE ABGEDECKT. ADVERTENCIA: EL CROSSOVER NO ES A PRUEBA DE AGUA, NO LO INSTALE EN LUGARES EN QUE PUEDA QUEDAR EXPUESTO AL AGUA. ESTO NO ESTÁ CUBIERTO POR LA GARAN-TÍA DEL FABRICANTE. AVERTISSEMENT: LE SEPARATEUR N'EST PAS IMPERMÉABLE, NE L'INSTALLALLEZ PAS DANS UN ENDROIT PERMÉABLE à L'EAU. CECI N'EST PAS COUVERT SOUS LA GARANTIE DU FABRICANT.
FIGURE 2: INSTALLATION DU DRIVER
FACTORY LOCATION FIGURA 2: INSTALLAÇÃO DO DRIVER POSICÇÃO SUGERIDA DE FÁBRICA FIGURA 2: INSTALLAZIONE DRIVER POSIZIONAMENTO PREDEFINITO ABBILDUNG 2: TREIBERINSTALLATION
WERKSSEITIGER ORT FIGURA 2: INSTALLACION DEL EXCITADOR UBICACION DE FABRICA FIGURE 2: INSTALLATION DU TRANSDUCTEUR MONTAGE DE L'USINE
Lorsque les trous de vis de l'anneau adaptateur/bague d'entretouise s'aligneront avec les trous du saladier du transducteur, vous les entendrez et les sentirez « cliquer » en place.
Pour montage angulaire:
Les tweeters Signature Reference peuvent être pivotés pour obtenir la scène sonore la plus effective possible. Généralement, il est conseillé de diriger les tweeters vers leur position d'écoute, mais c'est à vous de désirer l'ajustement idéal. Pivotez le module du tweeter en appuyant sur la couronne du module du tweeter. N'APPUYEZ JAMAIS SUR LE Dôme DU TWETER.
POLK AUDIO « Signature reference SERIES » garantie limitée
Cetie g t 1000
Polk Audio, Inc. garantit à l'acheteur au détail original seulement que les HAUT-PARLEUR(S), COMPOSANTE(S) DE FILTRÉ PASSIF et CAISSON(S) de ce produit Polk Audio seront exempts de tout défaut attribuable aux pièces d'origine et à la main d'œuvre pour une période de trois (3) ans à partir de la date de l'achat au détail original chez un revendeur/agréé Polk Audio.
Pour permettre à Polk Audio de vous offrir le meilleur service de garantie possible, veuillez enregistrer votre nouveau produit en ligne à l'adresse web: www.polkaudio.com/registration - ou contactez le Service à la Clientèle de Polk au 800-377-7655 aux États-Unis et au Canada (à l'extérieur des E. U.: 410-358-3600) dans les dix (10) jours suivant la date de l'achat original. Assurez-vous de conserver le reçu d'achat original. Les produits défectueux doivent être expédiés, avec une preuve d'achat, francs de port et assurés, au revendeur agréé Polk Audio de qui vous avez acheté le produit, ou à l'usine Polk Audio, 2550 Britannia Boulevard, Suite A, San Diego, California 92154. Les produits doivent être expédiés dans leur carton d'expédition original ou dans un contenant équivalent. Le propriétaire doit assumer tout risque de perte ou de dommage en transit. Si, suite à l'examen du produit à l'usine Polk ou chez le marchand agréé Polk Audio, il est déterminé que la défectuosité est imputable aux matériaux d'origine ou à la main d'œuvre au cours de la période de la garantie spécifiée, Polk Audio ou le revendeur Polk Audio, à sa guise, réparera ou remplacera le produit sans frais additionnels et selon les conditions décrites ci-dessous. Tout pièce ou produit remplacé devient la propriété de Polk Audio. Les produits réparés ou remplacés sous la garantie vous seront expédiés francs de port dans un délai raisonnable.
Cette garantie n'inclut pas le service ou les pièces nécessaires à la réparation de dommages provoqués par accident, désastre, abus, négligence mode d'expédition ou emballage inadéquat, utilisation commerciale, tensions supérieures au maximum prescrit pour l'unité, aspect visuel du meuble non directement attribuable à un défaut de pièces d'origine ou de main d'œuvre, ou par le service, la réparation, ou toute modification du produit qui n'a pas été autorisé ou approuvé par Polk Audio. Cette garantie sera annulée si le numéro de série sur le produit a été enlevé, altéré ou falsifié.
Cette garantie est ouverte ou à main d'oeuvre selon les conditions de la garantie exprimées ci-dessus, sauf recours sera la réparation ou le remplacement selon les conditions décrites ci-dessus.
Dans ce cas, PolkAudio, Inc. ne pourra-t-elle etre tenue responsable pour tout dommage accessoire ou indirect cause par l'utilisation ou par l'incapacite d'utilisation du produit, meme si Polk Audio, Inc. ou un revendeur agree Polk Audio, a ete avisé de la possibilité de tel dommage, ou pour toute réclamation par tout autre parti.
Certains états ne permettant pas l'exclusion ou la limitation des dommages indirects, les limitations et exclusions exprimées ci-dessus pourraient ne pas s'appliquer dans votre cas.
Toutes les garanties tacites sur ce produit sont limitées à la durée de la garantie énoncée. Certains états ne permettant pas la limitation de la durée d'une garantie tacite, les limitations ci-dessus pourraient ne pas s'appliquer dans votre cas. Cette garantie vous accorde des droits légaux spécifiques ; vous pourriez également avoir d'autres droits qui pourraient varier d'état en état.
