Type de produit	Projecteur LED DMX à effets
Marque	BEGLEC
Modèle	LED DEVIL II
Source lumineuse	1 x LED RGBW 10 W
Nombre de canaux DMX	1 ou 3 canaux
Connecteurs DMX	XLR 3 broches (mâle et femelle)
Modes de fonctionnement	DMX, autonome (automatique ou sonore), maître/esclave
Fonctions spéciales	Gradateur 0-100%, stroboscope ultra-rapide, télécommande CA-8 en option
Alimentation	CA 100-240 V, 50/60 Hz
Consommation électrique	23 W
Fusible	250 V T6,3 A (lente, verre 20 mm)
Dimensions (L x P x H)	172 x 215 x 195 mm
Poids	3,3 kg
Capacité de chaînage IEC	Jusqu'à 50 appareils
Contrôle sonore	Microphone interne
Ventilation	Module de refroidissement intégré
Température d'utilisation max.	40 °C
Installation	Support de fixation avec leviers de serrage, trou pour crochet, câble de sécurité obligatoire
Nettoyage des optiques	Chiffon doux et nettoyant pour verres ; externes : tous les 30 jours, internes : tous les 90 jours (par personnel qualifié)
Entretien général	Vérification annuelle des fixations, câbles et lentilles ; nettoyage mensuel des orifices de ventilation

FOIRE AUX QUESTIONS - LED DEVIL II BEGLEC

Comment régler l'adresse DMX de départ ?

Utilisez les interrupteurs DIP (n°1 à n°9). Chaque interrupteur correspond à une valeur : 1, 2, 4, 8, 16, 32, 64, 128, 256. Additionnez les valeurs des interrupteurs enclenchés (ON) pour obtenir l'adresse souhaitée (1 à 512). Par exemple, pour l'adresse 7, enclenchez DIP 1, 2 et 3 (1+2+4=7). Si vous utilisez le mode 1 canal, mettez DIP 10 sur ON ; pour le mode 3 canaux, laissez DIP 10 sur OFF.

Comment utiliser le mode maître/esclave ?

Connectez plusieurs appareils en guirlande avec des câbles XLR. L'appareil maître doit avoir l'adresse DMX 001 (DIP 1 sur ON, les autres OFF). Les esclaves peuvent avoir n'importe quelle adresse sauf 001. Le maître n'a pas de câble connecté à son entrée DMX. Vous pouvez inverser la réaction des esclaves en changeant le DIP 10 de chaque esclave.

Comment nettoyer les lentilles ?

Débranchez l'appareil et laissez-le refroidir. Utilisez un chiffon doux avec un produit nettoyant pour verres. Les lentilles externes doivent être nettoyées au moins tous les 30 jours, les lentilles internes tous les 90 jours. Le nettoyage interne doit être confié à un personnel qualifié.

Que faire si l'appareil ne s'allume pas ?

Vérifiez d'abord le câble d'alimentation et la prise secteur. Assurez-vous que le fusible (250 V T6,3 A lente) n'est pas grillé. Si le fusible est endommagé, remplacez-le par un identique. Si le problème persiste, contactez votre revendeur.

Puis-je utiliser une télécommande ?

Oui, une télécommande optionnelle CA-8 peut être connectée via le jack 1/4''. Elle permet de contrôler les fonctions stroboscope, vitesse et mode (sonore/automatique) en mode autonome ou maître/esclave.

Quel type de câble DMX utiliser ?

Utilisez des câbles XLR balancés de bonne qualité, à 3 ou 5 broches. Les broches 1 (masse), 2 (-) et 3 (+) sont utilisées. Les broches 4 et 5 ne sont pas connectées. Terminez la guirlande par une résistance de terminaison de 90 à 120 ohms entre la broche 2 et 3.

Combien d'appareils puis-je chaîner via l'entrée/sortie IEC ?

Vous pouvez chaîner jusqu'à 50 appareils en utilisant des câbles IEC spéciaux. La consommation électrique de chaque appareil étant de 23 W, assurez-vous que le disjoncteur du circuit supporte la charge totale.

Comment installer l'appareil en hauteur ?

L'installation doit être faite par du personnel qualifié. Utilisez un support capable de supporter au moins 10 fois le poids de l'appareil (33 kg). Fixez un câble de sécurité secondaire pouvant supporter 12 fois le poids (39,6 kg). L'appareil doit être à plus de 50 cm des murs et hors de portée du public. Vérifiez l'installation chaque année.

Quels sont les différents modes de fonctionnement autonome ?

En mode autonome, réglez l'adresse DMX sur 001. Le DIP 2 permet de choisir entre le mode sonore (OFF) et automatique (ON). En mode automatique, le DIP 3 change la direction de rotation, les DIP 4,5,6 ajustent la vitesse. En mode sonore, l'appareil réagit au rythme de la musique via le micro interne.

Quelles sont les précautions de sécurité essentielles ?

Ne jamais exposer la lentille au soleil. Ne pas ouvrir l'appareil. Utiliser uniquement à l'intérieur, dans un endroit ventilé, loin de matériaux inflammables. Débrancher avant toute maintenance. La température ambiante ne doit pas dépasser 40°C. Les personnes épileptiques doivent éviter de regarder directement la source lumineuse. Ne pas fixer la lumière directement.

MODE D'EMPLOI LED DEVIL II BEGLEC

ATTENTION: DANGER! n'exposez jamais la lentille directement aux rayons de soleil, même pendant un bref instant. Ceci peut endommager l'intérieur de l'appareil ou même causer un incendie!

Débarrassez-vous de l'appareil et des piles usagées de manière écologique, conformément aux dispositions légales de votre pays.

Merci d'avoir besoin si produit JB Systems. Pour votre sécurité et pour une utilisation optimale de toutes les possibilités de l'appareil, lisez attentivement cette notice avant utilisation.

EN VOUS INSCRIVANT POUR LA LETTRE D'INFORMATION VOUS SEREZ TOUJOURS TENU AU COURANT DES DERNIERES NOUVELLES CONCERNANT NOS PRODUITS: NOUVEAUTES, ACTIONS SPECIALES, JOURNEES PORTES OUVERTES, ETC. SURFEZ SUR: WWW. BEGLEC. COM

Cet appareil ne produit pas d'interférences radio. Il répond aux exigences nationales et européennes. La conformité a été établie et les déclarations et documents correspondants ont été déposés par le fabricant.

• Cet appareil a été créé pour la production de produits de lumières décoratives et est utilisé dans des spectacles lumineux.
• Un effet LED DMX extrêmement compact
• Ce puissant effet Led utilise 3 discs optiques et 6 lentilles afin d'obtenir un effet innovant très attrayant!
• Fonction gradateur allant de 0 à 100% et fonction stroboscope ultrarapide
• Différents modes d'utilisation pour une flexibilité maximale:
• Contrôle via DMX: 1 ou 3 canaux pour un contrôle complet du gradateur/strobo, couleurs et vitesse/sens de rotation. Mode autonome : activation automatique ou sonore via micro interne
• Maître/Esclave: pour des merveilleux spectacles synchronisés
• Une télécommande CA-8 est disponible en option
• Conçue sur base d'une LED RGBW très puissante de 10 watts:

Faisceaux extrêmement brillants, comparé aux effets à lampe halogène - Les effets sont beaucoup plus dynamiques que les effets à lampe halogène - une télécommande CA-8 est disponible! Durée de vie extrêmement longue! - Consommation de courant très faible - Poids plume (aucun transfo pour lampes n'est nécessaire)

• Entrée/sortie d'alimentation IEC: permet de raccorder jusqu'à 50 appareils les uns derrière les autres en utilisant des câbles IEC (disponibles en option).
• Compatible avec le Led Devil de la génération précédente

Avant utilisation

• Avant d'utiliser cet appareil, assurez-vous de l'absence de dommages liés au transport. En cas de dommages, n'utilisez pas l'appareil et contactez le vendeur.
• Important: Cet appareil a quitté notre usine en parfaite condition et bien emballé. Il est primordial que l'utilisateur suive les instructions de sécurité et avertissements inclus dans ce manuel. La garantie ne s'applique pas en cas de dommage lié à une utilisation incorrecte. Le vendeur ne prend pas la responsabilité des défauts ou de tout problème résultant du fait de n'avoir pas tenu compte des mises en garde de ce manuel.
• Conservez ce manuel dans un endroit sûr pour toute consultation future. Si vous vendez l'appareil, assurez-vous d'y joindre ce manuel également.
• Afin de protégerr l'environnement, merci de recycler les emballages autant que possible.

Vérifiez le contenu:

Vérifiez si l'emballage contient bien les articles suivants:

LED DEVIL II Cable d'alimentation Mode d'emploi - Attelle de suspension + 2 boulons & 2 écrous

Instructions de sécurité:

RISK OF ELECTRIC SHOCK DO NOT OPEN

ATTENTION: afin de réduire le risque d'électrocution, n'enlevez jamais le couvercle de l'appareil. Il n'y a aucune piece à l'intérieur de l'appareil que vous pouissez replacer vous-même. Confiez l'entretien uniquement à des techniciens qualifiés.

La flèche dans un triangle met l'utilisateur en garde contre la présence de haute tension sans isolation dans l'appareil, ce qui peut causer un risque d'électrocution.

Un point d'exclamation dans un triangle prévient de la présence d'instructions relatives au fonctionnement et à la maintenance se trouvant dans le manuel fourni avec l'appareil.

Ce symbole signifie : uniquement pour usage à l'intérieur.

Ce symbole signifie : Lire le mode d'emploi.

• Afin de protéger l'environnement, merci de recycler les emballages autant que possible.
• Afin d'éviter tout risque d'incendie ou de décharge électrique, ne pas exposer cet appareil à la pluie ou à l'humidité.
• Pour éviter la formation de condensation à l'intérieur de l'appareil, patientez quelques minutes pour laisser l'appareil s'adapter à la température ambiant lorsqu'il arrive dans une pièce chauffée après le transport. La condensation empêche l'appareil de fonctionner manière optimale, et elle peut même causer des dommages.
• Cet appareil est destiné à une utilisation à l'intérieur uniquement.
• Ne pas insérer d'objet métallique ou renverser de liquide dans l'appareil. Aucun objet contenant un liquide, tels que des vases, ne peut être placé sur cet appareil. Cela risquerait de provoquer une décharge électrique ou un dysfonctionnement. Si un corps étranger est introduit dans l'appareil, déconnectez immédiatement de la source d'alimentation. Aucune source de flamme nue, telle que des bougies allumées, ne peut être placée sur l'appareil.
• Placez l'appareil dans un endroit bien ventilé, éloigné de tout matériel ou liquide inflammable. L'appareil doit être fixé à 50cm minimum des murs.
• Ne pas couvrir les orifices de ventilation, un risque de surchauffe en résultait.
• Ne pas utiliser l'appareil dans un environnement poussiéreux et le nettoyer régulièrement.
• Ne pas laisser l'appareil à portée des enfants.
• Les personnes non expérimentées ne doivent pas utiliser cet appareil.
• La température ambiantemaximale d'utilisation de l'appareil est de 40°C. Ne pas l'utiliser au-delà de cette température. Assurez-vous que la zone au-dessous du lieu d'installation ne compte pas de personnes non concernées pendant le montage, le démontage et les opérations de maintenance.
• Débranche toujours l'appareil si vous ne l'utilisez pas de manière prolongée avant d'entreprendre des réparations.
• Les installations électriques ne peuvent être faites que par du personnel qualifié et conformément aux règlements de sécurité électrique et mécanique en vigueur dans votre pays. Assurez-vous que la tension d'alimentation de la source d'alimentation de la zone dans laquelle vous vous trouvez ne dépasse pas celle indiquée à l'arrière de l'appareil.
• Le cordon d'alimentation doit toujours être en parfait état. Mettez immédiatement l'unité hors tension si le cordon avait été écrasé ou endommagé. Pour éviter tout risque de choc électrique, le cordon doit être remplacé par le constructeur, son agent ou un technicien qualifié.
• Ne laissez jamais le cordon d'alimentation entrer en contact avec d'autres câbles!
• L'appareil doit être à la masse selon les règles de sécurité.
• Ne pas connecter l'unité à un variateur de luminosité
• Utilisez toujours des câbles appropriés et certifiés lorsque vous installez l'appareil.
• Pour éviter toute décharge électrique, ne pas ouvrir l'appareil.
• Ne jamais réparer ou court-circuiter un fusible. Remplacez systématiquement un fusible endommagé par un fusible de même type et ayant les mêmes spécifications électriques!
• En cas de problèmes de fonctionnement sérieux, arrêtez toute utilisation de l'appareil et contactez votre revendeur immédiatement.
• La carrosserie et les lentilles doivent être remplacées si elles sont visiblement endommagées. Utilisez l'emballage d'origine si I'appareil doit etre transporte.
• Pour des raisons de sécurité, il est interdit d'apporter une quelconque modification à l'unité non spécifiquement autorisée par les parties responsables.

Important: Ne jamais fixer directement la source de lumière! Ne pas utiliser d'effets en présence de personnes souffrant d'épilepsie.

DESCRIPTION

1. Micro interne.
2. Jack de 1/4" destiné à connecter le contrôleur optionnel CA-8.
3. Entrée DMX: connecteur XLR male à 3 broches utilisé pour connecter des câbles DMX universels. Cette entrée reçoit ses instructions d'un contrôleur DMX ou d'un autre LED DEVIL II quand c'est le mode maître/esclave qui a été choisi.
4. Sortie DMX: connecteur XLR femelle à 3 broches utilisé pour connecter le LED DEVIL II soit à l'appareil qui suit dans la chaîne DMX, soit à un autre LED DEVIL II quand c'est le mode maître/esclave qui a été choisi.
5. Module de refroidissement de la Led RGBW de 10W. (ne pas recouvrir)
6. Entrée d'alimentation par connecteur IEC: Branchez le câble d'alimentation ici. / Sortie alimentation secteur via connecteur IEC: on peut utiliser un câble spécial IEC afin de connecter cette sortie avec l'entrée secteur du LED DEVIL suivant afin de faciliter le chainage. (max. 50 appareils peuvent être reliés ensemble)
7. Portefusible
8. Interrupteurs DIP utilisés pour régler l'adresse DMX de départ de l'appareil.
9. Lentilles (ne pas exposer directement au soleil!)
10. Support de fixation, pourvu de 2 leviers de serrage (un de chaque côté de l'appareil) et d'un trou pouvant recevoir un crochet de fixation.

Installation en hauteur

• Important: L'installation doit être faite par du personnel qualifié uniquement. Une installation incorrecte peut cause des blessures sévres et/ou endommager l'appareil. L'installation en hauteur exige de l'expérience! Les limites de charge doivent être scrupuleusement respectées, du matériel d'installation certifié doit être utilisé, et l'appareil installé doit subir des inspections de sécurité régulièrement. Assurez-vous que la zone au-dessous du lieu d'installation ne compte pas de personnes non concernées lors de l'installation, la déinstallation ou la maintenance.
• Placez l'appareil dans un endroit bien ventilé, éloigné de tout matériel ou liquide inflammable. L'appareil doit être fixé à 50cm minimum des murs situés à proximité.
• L'appareil doit être hors de portée du public et en dehors des zones de passage de personnes ou des zones où le public est installé.
• Avant l'installation, assurez-vous que la zone d'installation pourra supporter, en son point de fixation, un minimum de 10 fois le poids de l'appareil.
• Utilisez systématiquement un câble de sécurité qui peut supporter 12 fois le poids de l'appareil lors de l'installation. Ce câble de sécurité secondaire doit être installé de manière à ce qu'aucune partie de l'appareil ne puisse descendre de plus de 20 cm si le support principal tombe.
• L'appareil doit être bien fixé, un montage à balancement est dangereux et ne devrait pas être pris en considération!
• Ne pas couvrir les orifices de ventilation pour éviter tout risque de surchauffe.
• L'utilisateur doit s'assurer que les installations techniques et de sécurité sont bien approuvées par un expert avant la première utilisation. Les installations doivent être inspectées chaque année par du personnel qualifié pour assurer une sécurité optimale.

Installation electrique + adressage

Important: L'installation électrique doit uniquement être effectuée par du personnel qualifié, selon la législation concernant les mesures de sécurité électriques et mécaniques en vigueur dans notre pays.

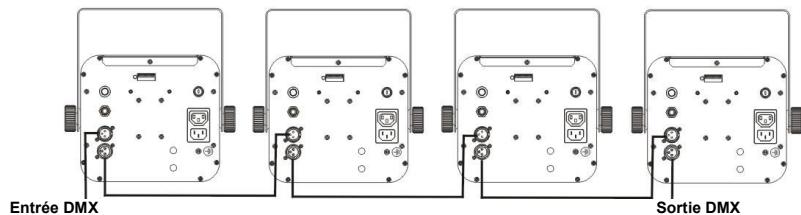

Installation électrique en mode DMX :

• Le protocole DMX est un signal à haute vitesse très utilisé pour le contrôle des équipements lumineux intelligents. Vous devez connecter en guirlande votre contrôleur DMX et tous les appareils avec un câble balancé de bonne qualité.
• Les deux types de connecteurs XLR, ceux à 3 broches comme ceux à 5 broches, peuvent être utilisés; cependant, les connecteurs à 3 broches se rencontrent plus fréquemment car ils sont compatibles avec les cables audio symétriques.

Plan de câblage des XLR à 3 broches : Broche 1 = prise de terre ~ broche 2 = signal négatif (-) ~ broche 3 = signal positif (+)

Plan de câblage des XLR à 5 ~ broches 4 et 5 : non utilisées.

• Pour éviter des comportements étranges des effets de lumière dus aux interférences, vous devez utiliser une résistance de bouchage de 90 à 120 au bout de la guirlande. Ne jamais utiliser de séparateur de cables en forme « Y », cela ne fonctionnera pas!

Assurez-vous que les appareils sont tous branchés sur le secteur. - Chaque effet de lumière dans la guirlande doit avoir sa propre adresse de départ afin de savoir quelle est la commande du contrôleur il doit décoder. Dans la prochaine section, vous apprendrez à régler l'adresse DMX.

90~120 ohm

resistor

Comment régler les interrupteurs DIP pour créer une adresse de départ correcte : Chacun des 9 premiers interrupteurs DIP correspond à une certaine valeur DMX.

DIP	#1	#2	#3	#4	#5	#6	#7	#8	#9	#10
Valeur	1	2	4	8	16	32	64	128	256	OFF = 3 Canaux DMX ON = 1 Canal DMX

On peut combiner les valeurs de ces interrupteurs de manière à obtenir n'importe quelle adresse de départ entre 1 et 512 :

Réglage adresse = 01 → int. 1 = ON valeur = 1

Réglage adressé = 04 → int. 3 = ON valeur = 4

Réglage adresse = 07 → int. 1 + 2 + 3 = ON valeur = 1 + 2 + 4 = 7

Réglage adresse = 10 → int. 2 + 4 = ON valeur = 2 + 8 = 10

Réglage adressé = 62 → int. 2 + 3 + 4 + 5 + 6 = ON valeur = 2 + 4 + 8 + 16 + 32 = 62

1. Un seul appareil en mode autonome :

Important : L'appareil DOIT être réglé à l'adresse DMX 001 (Premier switch DIP sur ON, tous les autres sur OFF).

Dipswitch 2 possède une double fonction:

OFF: les programmes intégrés se déroulent au rythme de la musique.

ON: Mode de fonctionnement automatique (utilisez dip switch 3 pour changer la direction de rotation, utilisez dip switch 4, 5, 6 pour changer la vitesse)

2. Deux appareils ou plus, en mode 'maître/esclave

Connectez deux appareils ou plus entre eux. A cette fin, utilisez des cables pour micros, de bonne qualité et pourvus de prises XLR symétriques. L'appareil qui n'a pas de cable raccordé à son entrée se comportera en 'master', les autres réagiront donc comme des appareils 'slaves'.

Important : sur l'appareil 'master', l'adresse DMX doit être réglée sur 001. (Premier switch DIP sur ON, tous les autres sur OFF). Les appareils 'slaves' peuvent avoir n'importe quelle adresse DMX, sauf 001 !

On peut inverser les réactions d'un ou de plusieurs 'slaves' en changeant la position du switch DIP N° 10 sur les 'slaves' en question. Il suffit d'essayer et de voir si cela améliore l'effet. Si vous changez le switch DIP N° 10 sur le 'master', cela n'aura rien d'effet.

3. Pour disposer de plus de contrôle, connectez le contrôleur optionnel ca-8:

Le contrôleur CA-8 peut être utilisé pour les modes autonome et maître/esclave. Connectez le contrôleur au jack d'entrée du premier appareil (maître). Vous pouvez maintenant contrôler tous les appareils connectés.

Stand by	L'appareil LED DEVIL Il est totalement éteint. (LED allumée)
Fonction	appuyez sur la touche pour activer1. la fonction stroboscopique2. la fonction double strobo3. la fonction strobo activé par le son	Sélection de la vitesse / rotation
Mode	Actifé par le Son (LED éteinte)	Mode automatique (LED allumée)

4. Mode DMX:

Quand les appareils sont connectés en

mode DMX, ils peuvent être contrôlés en suivant les instructions des tableaux DMX ci-dessous

MODE A1 CANAL

CH1
Function
250-255	RANDOM
	MUSIC
	FAST
	ROTATION
140-249
	RANDOM
	COLORS
125-139
	SLOW
	ROTATION
15-124
	RANDOM
	COLORS
0-14
	OFF

MODE A 3 CANAUX

DMX512 Configuration
Ch1	Ch2	Ch3
Dimmer/Strobe	Color	Rotation
Open	248-255 Color 32	246-255	Stop
Fast	240-247 Color 31		Fast
Slow	232-239 Color 30
224-231 Color 29	224-231 Color 29	135-245	Slow
216-223 Color 28
208-215 Color 27
200-207 Color 26
192-199 Color 25
184-191 Color 24
176-183 Color 23
168-175 Color 22
160-167 Color 21
152-159 Color 20
144-151 Color 19
136-143 Color 18	121-134	Slow
128-135 Color 17		Stop
120-127 Color 16		Slow
112-119 Color 15
104-111 Color 14
096-103 Color 13
088-095 Color 12	10-120	Slow
080-087 Color 11
072-079 Color 10
064-071 Color 09
056-063 Color 08
048-055 Color 07
040-047 Color 06
032-039 Color 05
024-031 Color 04	0-9	Fast
016-023 Color 03
008-015 Color 02
000-007 Color 01

Maintenance

Assurez-vous que la zone au-dessous du lieu d'installation ne comporte pas de personnes non concernées lors de la maintenance.

• Mettez l'appareil hors tension, débranche le cordon d'alimentation et attendez que l'appareil ait refroidi. Pendant l'inspection, les points suivants doivent être vérifiés :
• èces doivent être bien fixées et non corrodées.
• Les niches, fixations et structures de support (plafond, poutres, suspensions) doivent être totalement intactes, sans aucune déformation.
• Lorsqu'une lentille optique est visiblement endommagée (fissure ou éraflures profondes), elle doit être remplacée.
• Les câbles doivent être en parfait état et doivent être remplacés immédiatement en cas de détection d'un problème, même bénin.
• Pour protéger l'appareil de toute surchauffe, les ventilateurs (le cas échéant) et les orifices de ventilation doivent être nettoyés tous les mois. L'intérieur de l'appareil doit être nettoyé chaque année à l'aide d'un aspirateur ou d'un pistolet à air.
• Le nettoyage des lentilles optiques internes et externes et/ou des miroirs doit être effectué périodiquement pour optimis s humides, enfumés ou particulièrement sales peuvent entraîner une accumulation de saletés plus importante sur les parties optiques de l'appareil.
• Nettoyez à l'aide d'un chiffon doux avec des produits de nettoyage pour verres normaux.
• Sèchez toujours les parties soigneusement.
• Nettoyez les optiques externes au moins une fois tous les 30 jours.
• Nettoyez les optiques internes au moins une fois tous les 90 jours.

Attention: Nous vous recommandons fortement de faire exécuter le nettoyage interne par du personnel qualifié!

Alimentation:

CA 100V ~ 240V 50/60Hz

Consommation :

23 Watts

Capacité Max. d'appareils reliés

ensemble par les entrées/sorties IEC :

Fusible:

Contrôle du son:

Connexions DMX:

Canaux DMX utilisés :

Ampoules:

Dimensions:

Poids:

50pcs

250V T6,3A lente (20mm verre)

microphone interne

connecteurs XLR mâle / femelle à 3 broches

1 ou 3 canaux

1xLED RGBW 10Watt

172× 215× 195mm

3,3kg

Chacune de ces informations peut être modifiée sans avertissement préalable. Vous pouvez télécharger la dernière version de ce mode d'emploi de notre site Web: www. beglec. com
