Téléchargez la notice de votre Amplificateur audio au format PDF gratuitement ! Retrouvez votre notice Z142 - MYRYAD et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil Z142 de la marque MYRYAD.
Protection des sorties enceintes et Muting Télécommande Fonctionnement du système « Smart My-Link » Installation et remplacement des piles Dépannage Spécifications
ATTENTION: CET APPAREIL NE DOIT PAS ÊTRE EXPOSÈ A L’HUMIDITE OU AUX EXCLABOUSSURES. LES OBJETS REMPLIS D’EAU COMME LES VASES NE DOIVENT PAS ETRE PLACES SUR L’APPAREIL.
• L’entrée Smart My-Link® peut être connectée a un lecteur CD ou à un tuner Myryad – par exemple – qui sera automatiquement allumé ou éteint lorsque le Z142 est lui-même allumé ou éteint. • L’entrée/sortie Smart My-Link® peuvent être couplées à d’autres produits Myryad qui seront ensuite contrôlés par la télécommande du Z142, et vice-versa. • Lorsque lié à d’autres produits de la gamme Z via le Smart MyLink®, de nouvelles possibilités deviennent disponibles, ce qui rend le système plus facile et rapide à utiliser.
AFIN DE GARANTIR UNE ISOLATION TOTALE. UNE DE CES DEUX CONNEXIONS DOIT ETRE ACCESSIBLE RAPIDEMENT QUAND L’APPAREIL EST EN MARCHE. Ne pas retirer le capot, ou essayer de modifier ou réparer le produit par vous-même. Contactez un technicien qualifié.

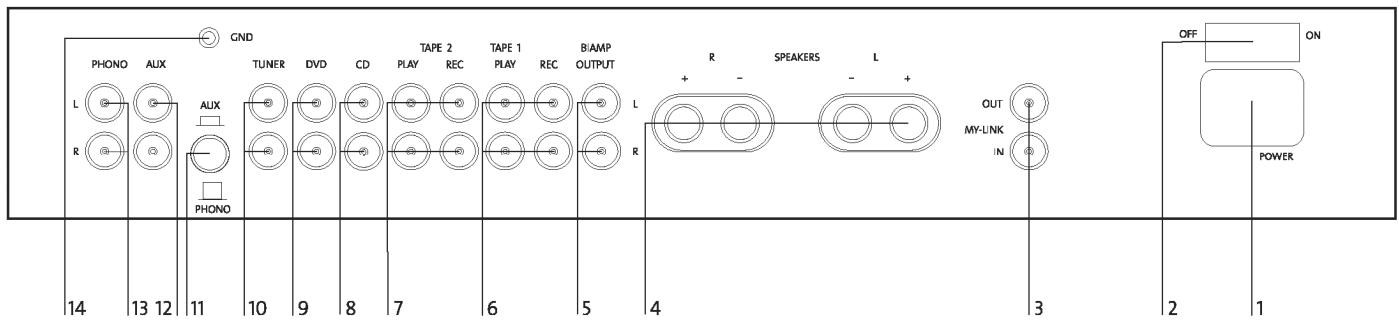

• • Brancher la fiche femelle du cordon d'alimentation électrique dans la prise secteur aimée à l'arrière de chaque appareil. Brancher la fiche mâle du cordon dans une prise de courant ou dans un câble de rallonge de capacité suffisante.
être connectée à la fiche rouge ou ‘+’ de l’enceinte.
Appuyer sur un côté de l'interrupteur à bascule (le plus près du bord) pour allumer (ON) l’amplificateur et sur l'autre côté pour l'éteindre (OFF).
De nos jours de nombreuses enceintes sont conçues de façon à ce que les basses et les aigues peuvent être séparés et alimentés depuis deux paires câbles différents. Ceci est connu sous le nom de bi-amplification et peut apporter une amélioration conséquente de la qualité sonore. Cette qualité sonore peut également être améliorée en « bi-amplifiant » les enceintes, utilisant deux amplificateurs de puissance séparés pour alimenter les sections basses et aigues.
3. Entrée/Sortie My-Link
Myryad. Il est possible de relier ainsi d'autres appareils compatibles aux systèmes Myryad, à partir de la prise MY-LINK OUT du tuner. Un câble bon marché suffira puisque le My-Link ne transporte que des signaux de commande, et non des signaux audio, et n'a donc aucun effet sur la qualité sonore. Le fait de relier ensemble des éléments Myryad équipés de « Smart My-Link » donne accès à de nombreuses fonctions plus sophistiquées (voir page 7).
Ces terminaux sont conçus pour tous types d’enregistreurs CD ou cassette, incluant la possibilité d’enregistrer en haute qualité « 3têtes », qui permet également d’écouter votre morceau de musique pendant qu’il est enregistré. Connectez un câble stéréo depuis la sortie TAPE 1 REC de l’amplificateur à la fiche LINE IN ou RECORD IN de votre platine cassette. Connectez un deuxième câble stéréo depuis l’entrée TAPE 1 PLAY de l’amplificateur à la fiche LINE OUT ou PLAY OUT de votre platine cassette. Chaque source sélectionnée pour écouter sur l’amplificateur va automatiquement être alimentée par la sortie TAPE 1 REC pour l’enregistrement. Si l’entrée TAPE 2 est sélectionnée alors des copies cassettes peuvent être créées depuis TAPE 1 à partir de TAPE 2. Il n’est pas possible de copier TAPE 2 à partir de TAPE 1.
TAPE 2 REC pour l’enregistrement. Il n’est pas possible de copier TAPE 2 à partir de TAPE 1.
PHONO. Sélectionnez ensuite PHONO ou AUX à grâce au bouton.
Connectez la sortie audio de la platine vinyle à l’entrée PHONO de l’amplificateur. L’entrée est conçue pour utilisation avec aimant mobile (MM) ou bobine mobile (MC). Consultez votre revendeur si vous avez un doute sur le type de cellule que vous possédez.
Cette fiche (désigné GND) est fourni pour relier à la terre une platine vinyle connectée à l’entrée PHONO. Certaines platine vinyle n’ont pas de câble masse séparé, dans ce cas ne pas effectuer la connexion avec la masse de l’amplificateur.
10 Entrée Tuner Connectez les sorties audio du radio tuner aux entrées tuner de l’amplificateur. Si vous n’avez pas de tuner n’importe quelle autre source peut être connectée à ces entrées

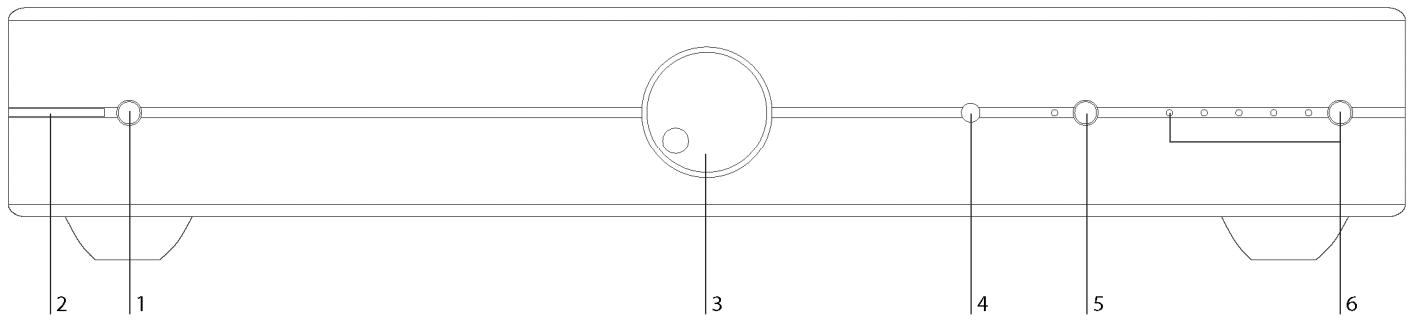

Une fois l’amplificateur branché sur le secteur et l'interrupteur du panneau arrière en position ON, l'appareil se met en mode veille et la LED (diode électroluminescente) du bouton STANDBY s'allume rouge. Dans ce mode, les circuits internes sont sous tension, mais inactifs, ce qui fait qu'il ne consomme que très peu d'électricité. Il est isolé par des relais aux sorties audio. Le fait d'appuyer sur le bouton STANDBY active les circuits et, au bout de quelques secondes, les sorties audio. La LED du bouton STANDBY clignote en bleu, le temps de stabiliser les circuits internes, puis s'allume lorsque les sorties sont connectées. Il suffit d’appuyer à nouveau sur le bouton STANDBY pour remettre l’amplificateur en mode veille. La LED redevient rouge et l'écran d'affichage s'éteint.
TAPE 1 PLAY du panneau arrière. Le bouton est un interrupteur à deux fonctions : Vous pressez une fois pour sélectionner et une deuxième fois pour désélectionner. La LED bleue à côté du bouton TAPE 1 s’illumine pour indiquer que TAPE 1 est sélectionné.
ATTENTION : EN MODE STANDBY, LES CIRCUITS INTERNES SONT SOUS TENSION. RESPECTER TOUTES LES PRÉCAUTIONS DE SÉCURITÉ.
Le récepteur infrarouge pour la télécommande est situé derrière l’écran LCD, à côté de la LED veille. L’écran ne doit pas être obstrué si vous voulez contrôler l’appareil avec la télécommande. Il est toujours mieux d’avoir une ligne de vue directe entre la télécommande et le récepteur pour un contrôle optimal des fonctions. Si plusieurs éléments sont connectés via le My-Link, seulement un à besoin de recevoir le signal infrarouge de la télécommande pour contrôler tous les appareils.
6 Bouton sélection des sources et LEDs (Tape 2, CD, DVD, Tuner and Phono inputs) Le bouton SOURCE est utilisé pour choisir quel signal vous voulez écouter (excepté TAPE 1 – voir ci-dessus). Le signal choisi est indiqué par l’une des LEDs bleues sur la gauche du bouton source. Lorsque le bouton est pressé la source suivante est choisie, allant de gauche à droite (TAPE 2 CD DVD TUNER PHONO). Si le bouton est pressé alors que l’entrée PHONO est sélectionnée alors l’entrée TAPE 2 sera sélectionnée ensuite.
Le bouton du volume ajuste le niveau sonore des enceintes, sortie bi-amplification, et casques. Il n’affecte pas les signaux TAPE 1 et TAPE 2 REC. Il peut donc être utilisé sans affecter l’enregistrement de vos cassettes. Lorsque le mode MUTE est engagé à partir de la télécommande, la LED veille clignotera pour indiquer ce mode. Toujours appuyer une nouvelle fois sur MUTE depuis la télécommande pour désengager le mode MUTE, et ceci avant d’ajuster le volume.
TAPE 2 REC pour enregistrement. La seule exception est TAPE 2 qui n’alimentera pas la sortie TAPE 2 REC, ceci pourrait causer des oscillations dangereuses. Les enregistrements peuvent être effectués sur Tape 1 depuis Tape 2, mais non sur TAPE 2 à partir de TAPE 1.
Standby Même fonction que le bouton de veille sur la façade avant. Vol and Appuyer sur les boutons ou du volume augmentera ou diminuera le volume sonore, tout comme le fait le contrôle de volume sur la façade avant de l’amplificateur. Si l’amplificateur est en mode silencieux (mute, après avoir pressé MUTE sur la télécommande) une pression sur va automatiquement désélectionner le mode silencieux et reconnecter le signal aux enceintes.
L’amplificateur refroidira plus rapidement s’il est en mode veille, ou si le bouton POWER est sur OFF.
Presser le bouton MUTE de la télécommande engagera le mode silencieux. Les enceintes seront déconnectées et la LED veille de la façade avant clignotera. Presser de nouveau MUTE désengagera le mode silencieux. TP1, TP2, AUX, TV, CD, DVD, TUN Ces boutons permettent un accès direct aux sources d’entrées. Les entrées sélectionnées sont les suivantes : TP1 sélectionne Tape 1 TAPE PLAY située sur la façade arrière. Cela fonctionne de la même façon que le bouton TAPE de la façade avant. Le bouton TP1est un interrupteur à deux fonctions : Vous pressez une fois pour sélectionner et une deuxième fois pour désélectionner.
Lorsque les appareils sont en veille, l’appui sur la touche OPEN/CLOSE de la platine active les éléments et le tiroir du disque s'ouvre. L’amplificateur sélectionne automatiquement la source. Sélection intelligente de l'entrée (amplificateur) Appuyer sur une des touches de sélection de source de la télécommande et le système allumera (s'ils sont en veille) uniquement l'amplificateur et la source choisie. Commande MUTE/PAUSE (amplificateur/CD ou DVD) Pendant la lecture d'un disque CD ou DVD, la touche MUTE de la télécommande atténue la sortie de l'amplificateur et met le disque en mode PAUSE. Dès annulation du mode MUTE, la lecture reprend au même endroit. Mode économie (amplificateur) En cas de non-utilisation de la platine CD, DVD ou du Tuner pendant plus de dix minutes, l'amplificateur les met automatiquement en veille. Fonctionnement automatique (CD, DVD, Tuner) Appuyer sur le bouton STANDBY de la platine CD, DVD ou du Tuner suffit à allumer l'amplificateur qui sélectionne la source choisie.
1,5V. Pour installer de nouvelles piles, ouvrir le compartiment situé au bas du boîtier de télécommande et sortir les piles usagées. Insérer les nouvelles piles en respectant les symboles imprimés à l'intérieur du compartiment, puis remettre le couvercle. Enlever les piles lorsqu'elles sont usagées ou déchargées (quand la télécommande ne fonctionne plus ou seulement à très courte distance) ou lorsque la télécommande ne sert pas pendant longtemps.
Pas de son •Interrupteur sur OFF ou système en mode veille. Vérifier que la LED bleu du bouton STANDBY est allumée. • Sélection de source incorrecte. Vérifier la sélection. • Une entrée à été sélectionnée mais aucune source n’est connectée à cette entrée. • Le système de protection s’est mit en marche à cause d’une surchauffe de l’amplificateur ou d’un court circuit dans le câblage. Vérifier le câblage après avoir éteint (POWER OFF) l’amplificateur. Son sur une seule voie: • Problème de câblage. Vérifier les connexions des enceintes et de l’amplificateur. • Faux contact avec les câbles de modulation. Vérifier, débrancher et rebrancher les câbles présentant un possible problème. Bourdonnement ou vrombissement: • Câble de modulation mal branché la prise dédiée. • Câble de modulation défectueux. Pour plus d’aide et information, visitez le site internet Myryad : www.myryad.co.uk
