MXI2150 - Amplificateur audio MYRYAD - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Amplificateur audio stéréo
Caractéristiques techniques principales	Amplification de classe AB, puissance de 150 W par canal sous 8 ohms
Alimentation électrique	230 V, 50 Hz
Dimensions approximatives	430 mm x 350 mm x 100 mm
Poids	10 kg
Compatibilités	Compatible avec les enceintes de 4 à 8 ohms
Fonctions principales	Entrées RCA, sortie haut-parleur, réglage du volume, contrôle de tonalité
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Réparabilité limitée, pièces disponibles sur demande
Sécurité	Protection contre les courts-circuits et la surchauffe
Informations générales utiles	Garantie de 2 ans, conseils d'utilisation inclus dans le manuel

FOIRE AUX QUESTIONS - MXI2150 MYRYAD

Comment réinitialiser le MYRYAD MXI2150 aux paramètres d'usine ?

Pour réinitialiser le MYRYAD MXI2150, maintenez enfoncé le bouton de réinitialisation à l'arrière de l'appareil pendant environ 10 secondes jusqu'à ce que le voyant s'éteigne et se rallume.

Pourquoi le MYRYAD MXI2150 ne s'allume-t-il pas ?

Vérifiez que l'appareil est bien branché sur une prise de courant fonctionnelle. Assurez-vous également que le câble d'alimentation est en bon état et correctement connecté.

Comment connecter le MYRYAD MXI2150 à mon réseau Wi-Fi ?

Accédez au menu des paramètres de l'appareil, sélectionnez 'Réseau', puis 'Wi-Fi'. Choisissez votre réseau dans la liste et entrez le mot de passe si nécessaire.

Le son du MYRYAD MXI2150 est trop faible, que faire ?

Vérifiez le niveau de volume à l'aide de la télécommande. Assurez-vous également que les haut-parleurs sont correctement connectés et fonctionnels.

Comment mettre à jour le firmware du MYRYAD MXI2150 ?

Connectez-vous à l'application MYRYAD sur votre appareil mobile, puis allez dans les paramètres. Choisissez 'Mise à jour du firmware' et suivez les instructions à l'écran.

Le MYRYAD MXI2150 ne reconnaît pas mes fichiers audio, que faire ?

Assurez-vous que les fichiers audio sont dans un format compatible (par exemple, MP3, WAV). Vérifiez également que la source de stockage est correctement connectée et reconnue par l'appareil.

Comment activer la fonction Bluetooth sur le MYRYAD MXI2150 ?

Accédez au menu des paramètres, sélectionnez 'Bluetooth' et activez-le. Ensuite, recherchez le MYRYAD MXI2150 sur votre appareil Bluetooth pour établir la connexion.

Que faire si le MYRYAD MXI2150 ne se connecte pas à mon appareil mobile ?

Assurez-vous que les deux appareils sont compatibles et que le Bluetooth est activé. Essayez de désactiver puis de réactiver le Bluetooth sur votre appareil mobile.

Comment obtenir de l'aide technique pour le MYRYAD MXI2150 ?

Pour obtenir de l'aide technique, contactez le service client de MYRYAD via leur site web ou consultez le manuel d'utilisation pour les informations de contact.

MODE D'EMPLOI MXI2150 MYRYAD

Amplificateur stéreo intégré avec télécommande

Manuel d'instructions

MX

SOMMAIRE

Introduction 2
- Précautions d'installation 2
- Accessories 2
L'installation de votre système 3
- Connexions du panneau arrêté 3
Le fonctionnement de votre MXI 2180/2150 5
- Commandes du panneau avant 5
- Fonctionnement du système avec Smart My-Link® 7
- Utilisation de la télécommande 7
- Personneliserevtory amplificateur avecle menu 7
Installation et remplacement des piles de la télécommande 9
- Dépannage 9
- Spécifications 10

INTRODUCTION

Les amplificateurs stéreo intégrés MXI2080 et MXI 2150 offrent une restitution sonore exceptionnelle, associée à des lignes d'une élégante pureté. Ce manuel d'instructions est utilisable avec les deux modèles dont le fonctionnement est identique. L'appellation MXI employée ci-après s'applique aux deux appar兼ils.

Ces deux amplificateurs MXI acceptent jusqu'à huit sources périphériques niveau ligne, dont deux magnétophones. Des sorties sont prévues pour une paire d'enceintes. Toutes les fonctions se contrôlent à partir de la télécommande à infrarouge, qui peut également servir à contrôler les tuners et les platines CD et DVD de Myryad.

Les MXI2080 et 2150 offrent diverses possibités d'extension :

• Une sortie bi-ampli de bas niveau est prévue pour un amplificateur de puissance Myryad, permettant la bi-amplification d'enceintes (le MXA2080 est recommandé pour le MXI2080 et le MXA2150 pour le MXI2150).
• Les sections préamplificateur et amplificateur de puissance se divisent pour installer divers systèmes. Le préamplificateur ou les amplificateurs de puissance s'utilisent soit séparément, soit reliés entre euxs par un audio processeur.
  Il suffit de brancher d'autres apparéils Myryad sur l'entrée/sortinge My-Link pour les faire fonctionner via le récepteur infrarouge du MXI ou vice-versa.
  Le fait de relier le MXI à d'autres apparéils Myryad, M-Series, MX-Series, Z-Series ou Cameo, via Smart My-Link® active toute une série de fonctions supplémentaires qui rendent l'ensemble beaucoup plus facile à utiliser.

PRECAUTIONS D'INSTALLATION

Cet amplificateur produit une chaleur modérée qui nécessite une ventilation suffisante. Eviter de l'installer sur un tapis ou une surface non rigide dans laquelle il risque de s'enforcer, au risque de bloquer les prises d'air situées sous l'appareil. Eviter d'obstruer la grille d'aération en posant des documents ou des objets sur le dessus de l'appareil. Eviter également d'encastrer l'amplificateur dans un meuble, bibliothèque ou étagère, à moins d'avoir prévu une ventilation suffisante.

ATTENTION:POUR EVITER LES RISQUES COURT-CIRCUIT OU D'INCENDIE,NE PAS MOUILLER CET APPAREIL. EN CAS DE LIQUIDE VERSE ACCIDENTELLEMENT,DEBRANCHER L'APPAREIL IMMEDIATEMENT. ATTENDRE ENSUITE JUSQU'A EVAPORATION COMPLETE DU LIQUIDE POUR REMETTURE L'APPAREIL EN MARCHEC.S'IL S'AGIT D'UN LIQUIDE AUTRE QUE DE L'EAU OU DE L'ALCOOL, FAIRE APPEL A UN TECHNICIEN DE MAINTENANCE QUALIFIÉ.

Ne pas ouvrir le boitier, ni essayer de modifier ou de réparer vous-même cet apparéil. Confier toutes les interventions à un technicien qualifié.

ACCESSOIRES

Votre MXI est vendu avec les accessoires suivants :

Cordon d'alimentation sur secteur en fonction du pays d'achat.
- Deux câbles RCA-RCA (phono-phono) très courts servant à relier les sorties du préamplificateur à celles de l'amplificateur.
Boitier de telecommande Slim System de Myryad.
- Deux piles AAA pour la télécommande.
Le manuel d'instructions de la télécommande Slim System.

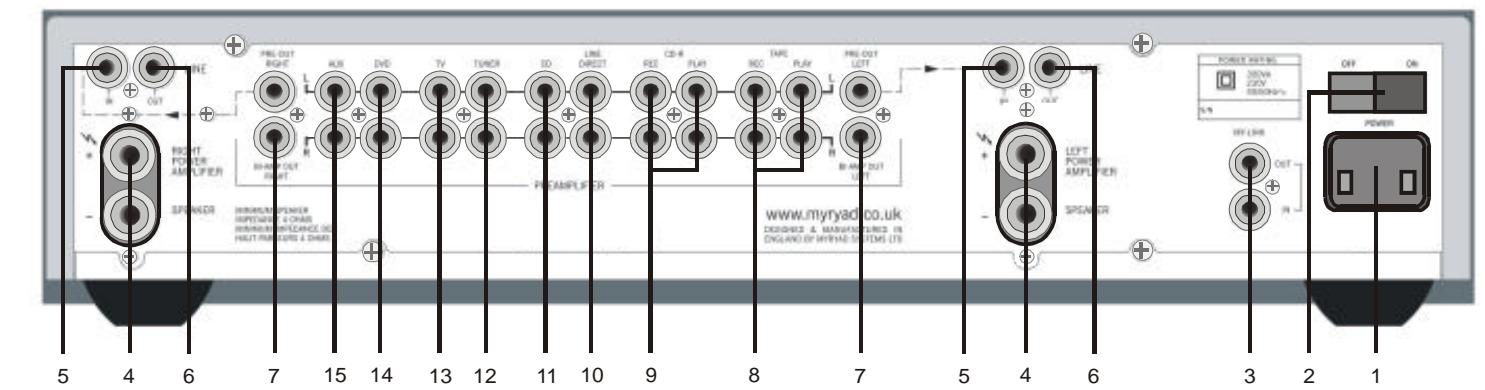

RACCORDEMENT DU PANNEAU ARRIÈRE

N.B. le panneau arrêté illustré ci-dessus est celui du MXI 2080. Celui du MXI 2150 est d'aspect similaire, mais dans un boîtier plus écais.

1. Alimentation sur secteur

Avant de brancher l'appareil, vérifier la compatibilité des voltages indiqués au panneau arrêté avec le voltage secteur.

Brancher la fiche femelle du cordon dans la prise secteur située à l'arrière de l'amplificateur. Brancher la fiche maje dans une prise de courant ou un cable de rallonge de capacité suffisante.

Version Royaume Uni: La prise secteur est munie d'un fusible 5 ampères. A replacier uniquement par un fusible de même puissance (5A) conforme à BS 1362.

2. Interrupteur d'alimentation

Appuyer sur un côté de l'interrupteur à bascule (le plus pris du bord de l'appareil) pour allumer (ON)
l'amplificateur et sur l'autre côté (côté prises d'enceintes) pour l'éteindre (OFF).
En position OFF, l'alimentation est totallyment coupée et il n'est pas possible d'allumer l'amplificateur à partir du panneau avant ou de la télécommande. En position ON (avec le cordon d'alimentation branché dans une prise secteur), l'amplificateur reste en mode stand-by (voir Commandes du panneau avant, STANDBY, ci-après).

IMPORTANT: Avant de relier d'autres appareils à l'amplificateur ou de modifier les branchements, il est recommendé demettre l'interrupteur en position OFF.

3. Entrée/Sortie My-Link

Lors que le MXI fait partie d'une chaine compensant d'autre appareils Myryad (MX-Series, M-Series, Cameo ou Z-Series), it est possible de les relier tous ensemble avec le cable My-Link. Celui-ci est un bus de communication permettant de faire fonctionner tous les appareils dans un même système et de les télécommander via le récepteur infrarouge de l'un d'entre eux. La plus élémentaire des fonctions MyLink est cette qui permet demettre tous les appareils en ou hors standby simplement en appuyant sur la touche standby (telecommande ou panneau avant) du MXI.

Relier la prise MY-LINK-OUT du MXI à la prise MY-LINK-IN d'un autre apparéil (Ex : la platine CD) avec un des câbles cours RCA-RCA (ou phono-phono). Ensuite, avec un second câble, relier la prise MY-LINK-OUT de cet autre apparéil à la prise MYLINK-IN de l' apparéil suivant et ainsi de suite. Il est possible de relier ainsi d'autres apparéils compatibles aux Myryad. Des câbles bon marché suffiront puisque le bus My-Link sert à communiquer un signal de commande, et non un signal audio, et n'a donc aucun effet sur la qualité du son. Des câbles de connexion sont fournis avec les platines CD et DVD, les tuners et les amplificateurs Myryad.

Le fait de relier des apparciels Myryad équipés du Smart My-Link® au MXI, via le cable My-Link, donne accès à dénumbreuses fonctions plus sophistiquées (voir FONCTIONNEMENT DU SYSTÉME AVEC SMART MY-LINK®, page 7).

4. Sorties enceintes

Les sorties enceintes supportent toutes les enceintes d'impédance 4Ω à 16Ω. Les terminaux des enceintes sont des bornes de connexion pour fort courant, codées rouge et noir. Les terminaux se trouvant sur la gauche de l'amplificateur (vu du devant) et marqués "LEFT POWER AMPLIFIER" sont à brancher sur l'enceinte de gauche. Ceux de droite, marqués "RIGHT POWER AMPLIFIER" sont à brancher sur l'enceinte de droite.

ATTENTION: LES TERMINAUX ROUGES COMPORTENT UN SYMBOLE

DE DANGER POUR INDIQUER QU'ILS PEUVENT ETRE SOUS TENSION. LIRE ATTENTIVEMENT LES CONSEILS D'INSTALLATION DES ENCEINTES. ET UTILISER, SI POSSIBLE, DES CÂBLES DEJÀ ÉQUIPÉS.

Pour une reproduction stéreo correcte, il est important de brancher les deux enceintes "en phase". Relier la borne noire (-) de l' amplificateur à la borne noire ou (-) de l'enceinte. Relier la borne rouge (+) de l' amplificateur à la borne rouge ou (+) de l'enceinte. Choisir la position des enceintes en fonction des recommendations du fabricant. Les placer a égale distance du point d'écoute et, en général, écartsés l'une de l'autre de cette même distance. Il est préférende de ne pas installer les enceintes dans les angles de la pierce, car elles fonctionnent moins à distance des murs.

5. Entrées ligne de l'amplificateur

Pour avoir un fonctionnement normal d'amplificateur intégré, il faut relier le préamplificateur aux amplificateurs de puissance du MXI. Avec un des cables RCA-RCA (phono-phono) fournis, relier la prise LINE-IN de gauche (left power amplifier) à la prise marquee PRE-OUT LEFT. Avec le second cable, relier la prise LINE-IN de droite (right power amplifier) à la prise marquee PRE-OUT RIGHT.

Il est possible d'utiliser séparément les sections de pré amplification et d'amplification de puissance du MXI en enlevant ces deux cables.

6. Sorties ligne de l'amplificateur

Chaque sortie ligne de l'amplificateur de puissance est reliée directement à son entree ligne - sans séparateur. La sortie ligne permet de relier plusieurs amplificateurs les uns aux autres « en guirlande » pour installer des systèmes plus complexes.

7. Sorties Bi-amp

De nos jours, les enceintes permettent

souvent de séparer les sections basses et aigues, et de les alimenter par deux paires d'enceintes. Ce procédé, appelé "bi-câblage", permet d'améliorer considérablement la qualité sonore. L'étape suivant, dans cette amélioration de la qualité, est la bi amplification des enceintes - qui utilise deux amplificateurs pour alimenter séparation les graves et les aigus.

Le MXI est équipé d'une sortie BI-AMP pouvant être reliée à un autre amplificateur Myryad (le MXA2080 est recommandé avec le MXI2080, et le MXA2150 avec le MXI2150). Les sorties d'enceintes du MXI seront donc, par exemple, reliées aux basses des enceintes (gauche et droite), tandis que l'autre amplificateur alimentera les aigus. Vous trouvrez de plus amples informations sur le câblage des systèmes de bi-amplification et tri-amplification sur le site web de Myryad : www.myryad.co.uk.

8. Entrée/Sortie Tape

Les entrées et sorties Tape conviennent à n'importe quel type de magnétophone, même ceux de type « 3 têtes», qui permettent de contrôler le signal pendant l'enregistrement de la cassette. Brancher un cable stéreo entre les prises de sortie TAPE REC de l'amplificateur et les prises LINE IN et RECORD IN de la platine cassette. Brancher un deuxieme cable stéreo entre les prises d'entree TEAP PLAY de l'amplificateur et les prises LINE OUT et PLAY OUT de la platine cassette.

La source sélectionnée pour écoute sur le MXI (sauf LINE DIRECT) sera automatiquement dirigée vers les prises de sortie TAPE REC pour enregistrement. EnChoosing l'entrée CD-R, on peut enregistrer un CD sur une cassette (CD-R sur TAPE). Mais on ne peut pas enregistrer de TAPE sur CD-R.

9. Entrée/Sortie CD-R

Les entrées et sorties CD-R sont prévues pour les entrées et sorties analogiques d'une platine numérique (Ex : CD-R ou Mini-disc) ou d'une platine cassette analogue, mais sans contrôle possible « off-tape » avec l'entrée CD-R. Le branchement des cables entre le CD-R et la platine cassette est le même que cypressus.

La source selectionnée pour écoute (sauf TAPE ou LINE DIRECT) sera automatiquement dirigée vers les prises de sortie CD-R REC pour enregistrement. Mais on ne peut pas enregistrer de TAPE sur CD-R.

10. Entrée Line Direct

L'entrée LINE DIRECT offre
l'acheminement le plus clair et le plus court dans l'amplificateur et assure laffective restitution sonore de toutes les entrées ligne du MXI. On peut raccorder la sortie audio de n'importe qu'elle source niveau ligne de bonne qualite à cette

entree. Mais il est impossible d'enregistrer une source branchée sur l'entrée LINE DIRECT en se servant des sorties TAPE ou CD-R REC du MXI.

11. Entre CD

Relier les péripériques de sortie audio d'une platine CD à ces prises. N.B. cette entrée est prévue pour un signal audio et non pour la sortie numérique de votre platine. En l'absence d'une platine CD, vous pouvez relier n'importe que celle source de niveau ligne à ces prises.

12. Entrée Tuner

Relier les périphériques de sortie audio d'un tuner à ces prises. En l'absence d'un tuner, vous pouvez relier n'importe qu'elle source de niveau ligne à ces prises.

13. Entre TV

Relier les péripériques de signal audio d'une source video, comme un téléviseur ou un magnétoscope, à ces prises. Autrement, vous pouvez relier n'importe qu'elle source de niveau ligne à cette entrée.

14. Entreé DVD

Relier les péripériques de sortie audio d'une platine DVD à ces prises. Utiliser les sorties marquées L et R or LF et RF (si la platine est équipée d'un décodeur de chaine 5.1). N.B. cette entrée est prévue pour un signal audio et non pour la sortie numérique de votre platine. En l'absence d'une platine DVD, vous pouvez relier n'importe qu'elle source de niveau ligne à ces prises.

15. Entrée AUX

On peut raccorder la sortie audio de n'importe qu'elle source niveau ligne à cette entrée.

LE FONCTIONNEMENT DE VOTRE MXI

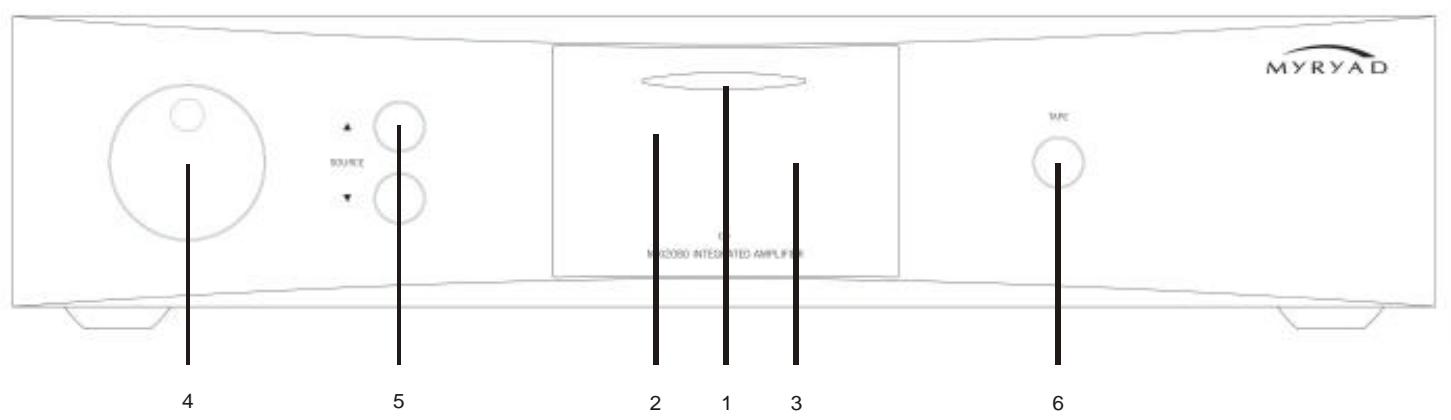

LES COMMANDES DU PANNEAU AVANT

N.B. le panneau avant illustré ci-dessus est celui du MXI 2080. Celui du MXI 2150 est d'aspect similaire, mais dans un boîtier plus écais.

1. Standby

Une fois l'amplificateur branché sur le secteur et l'interrupteur du panneau arrrière en position ON, l'appareil se met en mode « Standby » et levoyant lumineux (DEL) de l'écran s'allume rouge. Dans ce mode, seule une petite partie des circuits internes du MXI est sous tension. Il consomme donc très peu d'électricité et les entrées et sorties sont isolées par des relais. Il suffit d'appuyer brievement sur l'ellipse de STANDBY pour activer les circuits, puis les sorties, après les quelques secondes nécessaires à la stabilisation des voltages internes. Pendant cette courte période d'attente, le voyant lumineux de l'écran clignote en bleu et l'écran affiche « MYRYAD MX ». Ensuite, le voyant bleu reste allumé, les sorties sont activées et l'écran affiche la dernière sortie utilisée et le réglage du volume. Pour returner en mode standby, il suffit de ré-appuyer sur l'ellipse. Le voyant redevient rouge et l'écran s'eteint.

ATTENTION: EN MODE STANDBY, CERTAINS CIRCUITS INTERNES SONT SOUS TENSION. RESPECTER TOUTES LES CONSIGNES DE SECURITE.

2. Récepteur infrarouge

Le récepteur infrarouge de la télécommande se trouve derrière l'écran, à gauche de l'ellipse. Eviter de l'obstruer pour pouvoir contrôler l'amplificateur avec la télécommande. Le moins, si possible, est d'installer l'appareil pour que le récepteur infrarouge se trouve dans la ligne de visée de la télécommande.

3. Ecran

Le fonctionnement du MXI s'affiche sur

un écran VFD (Vacuum Fluorescent Display) d'excellente qualité. Pendant le fonctionnement, l'entrée sélectionnée s'affiche sur la gauche de l'écran et le volume sur la droite - Ex : « TUNER - 23.5dB »

4. Touche de réglage du volume

La touche volume règle le niveau sonore des deux enceintes (par les sorties Pre-amp) et le signal envoyé aux sorties BI-AMP. Elle n'aftece pas les signaux envoyés aux prises TAPE et CD-R REC, ce qui permet d'ajuster le volumependant un enregistrement.

Le volume se règle par paliers de 0.5 dB et s'affiche sur la droite de l'écran VFD, indiquant par exemple « 23.5dB ». A la première mise en marche, le volume se règle automatiquement sur -20dB, qui est un volume d'écoute normal. En cas de modification du volume au-dessous de -20, la modification est mémorisée au moment de la mise en STANDBY et le nouveau réglage sera repété à la mise en marche suivante. Mais, si le volume est supérieur à -20 au moment de la mise en STANDBY, il se réglera à nouveau sur -20 à la mise en marche suivante pour éviter les niveaux sonores excessifs.

En cas de réduction du volume au-dessous de - 80dB, les sorties (enceintes, pre-amp et bi-amp) sont désactivées. Pour les reactiver, il suffit de tournier le bouton pour remonter le volume, ou d'appuyer sur la touche ▲ ou MUTE de la télécommande.

5. Selecteur de source et

Ces touches font defiler les entrées de haut en bas pour sélectionner la source que vous souhaitez écouter. L'écran affiche l'entrée sélectionnée. Les touches SOURCE et font defiler toutes les sources, sauf TAPE (cassette). Pour sélectionner l'entrée TAPE, appuyer sur la touche TAPE - voir ci-dessous.

La source selectionnée alimente les enceintes et les prises de sorties TAPE REC et CD-R REC pour enregistrement. Seules exceptions, la source CD-R n'almente pas la sortie CD-R REC pour éviter un risque d'oscillations dangereuses, et la source LINE DIRECT n'est pas raccordée aux sorties d'enregistrement. Il est possible d'enregistrer un CD sur une cassette (CD-R sur TAPE), mais pas d'enregistrer une cassette sur un CD.

6. Tape (cassette)

Appuyer sur la touche TAPE permet d'entendre le signal du magnétophone relié aux prises TAPE PLAY du panneau arrière. La touche TAPE est un interrupteur à pression qu'il faut enforcer une fois pour enclencher et une deuxième fois pour désenclencher et returner à la source sélectionnée précédément. On peut aussi déconnecter la fonction TAPE MONITOR (contrôle d'écoute) en appuyant sur une des touches SOURCE ▲▼ ou sur une des touches de sélection d'entrée de la télécommande.

Le fait d'appuyer sur la touche TAPE n'affecte pas les autres entrées sélectionnées. La source可以选择 continuera d'alimenter les prises de sorties TAPE REC (et CD-R REC), que la touche TAPE soit enforcée ou non. Si vous avez une platine « trois têtes » permettant un contrôle hors cassette, la touche TAPE vous permit de passer du signal de source au signal hors cassette pendant l'enregistrement, afin d'en vérifier la qualité.

N.B. Si la touche TAPE est enforcée, sans avoir de source reliée aux prise TAPE PLAY, ni cassette en cours de lecture, aucun son ne sera produit, quels que soient les réglages des autres commandes.

PROTECTION DES ENCEINTES ET DIMINUTION DES NIVEAUX DES SORTIE

Lorsque l'amplificateur est en mode standby, toutes les entrées, les sorties pre-amp et bi-amp, et les terminaux de sortie d'enceintes sont isolés de l'amplificateur par des relais de haute qualité. A la première mise hors standby de l'amplificateur, toutes les sorties restent coupées pendant quelques secondes, le temps de laisser les niveaux de voltage interne se stabiliser. Les sorties sont à nouveau coupées lorsque l'amplificateur est remis en standby.

Ces relais de mise en sourdine servent à protégger l'amplificateur et les enceintes

d'eventuelles déteriorations. En cas de détction d'un problème quelconque (court-circuit des sorties d'enceintes, surchauffe de l'amplificateur, problème de courant continu), l'enceinte ou les enceintes concernées sont coupées pour leur protection et celle de l'amplificateur. En cas de court-circuit, l'enceinte sera reconnectcée au bout de quelques secondes, et déconnectée à nouveau si le problème persiste. Si une surchauffe est responsable du déclenchement du système de protection, il faudra attendre que le dissipateur thermique ait suffisamment refroidi pour que l'enceinte soit reconnectcée (probablement de 5 à 15 minutes, selon la température de la pierce et l'aération). L'amplificateur refroidit plus vite en mode standby.

AFFICHAGE DES ANOMALIES

Les amplificateurs MXI2080 et MXI2150 sont équipés de systèmes intelligents de protection des enceintes. En cas d'anomalie dans un des canaux, le système de protection affiche la nature de l'anomalie sur l'écran de l'amplificateur – comme indiqué au tableau ci-dessous. Le canal signalant l'anomalie est indiqué à droite de l'écran – LCH (canal de gauche) ou RCH (canal de droite). Les exemples ci-dessous illustrent des anomalies du canal de gauche, ainsi que l'action conseillée. Les problèmes de surchauffe et de court-circuit peuvent généralement se résoudre en vérifier l'installation et le câblage de l'amplificateur. Les autres anomalies sont le signe d'une défaillance de l'amplificateur qui devra être returné à un réparateur/agréé.

Affichage anomalie		Description	Action requise
OVERHEAT	LCH	Surchauffe du canal de gauche de l'amplificateur	Vérifier que les grilles de ventilation du boîtier du MXI ne sont pas obstruées.Laisser refroidir le canal - de 5 à 15 minutes en fonction de la température ambiente et de l'aération - avant de rebrancher l'enceinte. L'amplificateur refroidit plus vite en mode standby.Une fois l'enceinte rebranchée, vérifier que le volume n'est pas trop élevé, avec un son clair et non déformé.En cas de distortion du son dans les passages plus forts, réduire le volume.En cas de persistance du problème, returner l'appareil à un réparateur agréé.
SHORT	LCH	Court-circuit dans câblage d'enceinte ou branchement d'une enceinte de très BASSE impédance, ou trop d'enceintes branchées en parallèle d'un seul canal.	Eteindre l'amplificateur avec le bouton du panneau arrière.Vérifier que la charge de chaque canal n'est pas inférieure à 4Ω (une enceinte de 4Ω ou deux enceintes de 8Ω chacune).Vérifier le câblage des enceintes - au niveau de l'amplificateur et au niveau de l'enceinte.Vérifier l'absence de petits brins de fils pouvant causeur un court-circuit. Reçabler si nécessaire.En cas de persistance du problème, returner l'appareil à un réparateur agréé.
DC OUT +	LCH	Excès de courant positif.	Retourner l'appareil à un réparateur agréé.
DC OUT -	LCH	Excès de courant négatif.	Retourner l'appareil à un réparateur agréé.
AC FAIL	LCH	Panne de courant alternatif sur le canal de l'amplificateur	Retourner l'appareil à un réparateur agréé.

FONCTIONNEMENT DU SYSTEME AVEC SMART MY-LINK®

Utilisés ensemble (par exemple avec platine CD, platine DVD et tuner), les apparèils Myryad équipés de Smart MyLink® offrent diverses fonctions supplémentaires qui rendent leur utilisation beaucoup plus facile et beaucoup plus rapide que celle d'une chaîne hi-fi ordinaire :

Start-on-Play (CD/DVD)

Appuyer sur la touche PLAY de la platine CD ou DVD (ou de la télécommande) pourmettre l'amplificateur horsstandby (si nécessaire) et initiaiser la lecture du disque. L'amplificateur selectionne automatiquement la source CD ou DVD selon le cas.

Start-on-Open (CD/DVD)

Lorsque les apparueils sont en standby, appuyer sur la touche OPEN/CLOSE de la platine CD ou DVD pourmettre l'amplificateur hors standby et ouvr le compartment du disque. L'amplificateur selectionne automatiquement la source CD ou DVD selon le cas.

Sélection intelligente de l'entrée (amplificateur)

Appuyer sur une des touches de selection de source de la télécommande et le système activera uniquement l'amplificateur et la source可以选择 (s'ils sont en standby).

Commande MUTE/PAUSE (amplificateur/CD/DVD)

Pendant la lecture d'un disque CD ou DVD, la touche MUTE de la télécommande attenue la sortie d'ampli et met le disque en attente (mode pause).
Dés l'annulation du mode MUTE, la lecture du disque reprend au même endroit.

Mode PSM - Economie (amplificateur)
En cas de non-utilisation de la platine CD ou DVD, ou du Tuner, pendant plus de 10 minutes, l'amplificateur les met en standby.

Fonctionnement automatique (CD/DVD/Tuner)

Le fait d'appuyer sur la touche STANDBY de la platine CD ou DVD, ou du tuner, suffit à allumer l'amplificateur qui sélectionne la source可以选择.

UTILISATION DE LA TÉLÉCOMMANDE

Les amplificateurs MXI2080/2150 sont fournis avec un boîtier de télécommande de forme ergonomique, pour une bonne prise en main et une meilleure capacité. Le même boîtier permet de commander les préamplificateurs, platines CD, platines DVD et tuners

Myryad.

Voir le manuel d'instructions de la télécommande pour l'utiliser avec ces appar兼ls.

Pour commander toutes les fonctions du MXI, régler la télécommande sur le mode « Tuner/Amplificateur », en appuyant sur la touche « TUN » en bas, à droite du boîtier. Dans les autres modes (CD/Amplificateur et DVD/Amplificateur), les fonctions disponibles sont : Standby, Réglage volume, Mute et Sélection d'entrée.

COMMANDE À DISTANCE DES AMPLIFICATEURS MXI

Voutrouvez ci-dessous la description des touches qui seront à contrôler les amplificateurs intégrés MXI en mode Tuner/Amplificateur. Le manuel d'instruction de la télécommande vous indique l'emplacement de ces touches, avec une brève description de leurs fonctions.

Standby

Cette touche a la meme action que l'ellipse STANDBY du panneau avant. Elle permet d'allumer le MXI, ou un autre amplificateur ou preamplificateur Myryad, a partir du mode standby ou de les metre en standby.

Menu

Le fait d'appuyer sur cette touche met l'amplificateur en mode SETUP (réglages). Les touches , ,1 , et SEL servent a naviguer dans le Menu (voir page 7). La touche MENU sert également a quitter le mode Setup.

Sel (Select)

Cette touche sert à sélectionner (confirmer) les informations en mode Setup.

A,▼,I◁,▶▶

Ces touches permettent de naviguer dans le menu. En général, les touches et seront a selectionner le parametre a regler, tandis que les touches I<\triangle>, I seraient a regler le parametre selectionné.

Vol ▲ et ▼

Le fait d'appuyer sur une des touches VOLUME or augmente ou diminue le volume - exactement comme la molette de commande volume du panneau avant. Si l'amplificateur est en mode Mute (apres avoir appuyé sur la touche MUTE de la télécommande), le fait d'appuyer sur la touche VOLUME désactive automatiquement le mode Mute et reconnectche le signal aux enceintes, ce qui empêche de régler le volume trop fort par erreur.

Mute

La touche MUTE de la télécommande active le mode Mute (silencieux). L'écran du panneau avant affiche MUTE à la place du réglage de volume et toutes les sorties du MXI sont coupées (sauf les sorties d'enregistrement TAPE et CD-R). Il suffit de ré-appuyer sur la touche MUTE pour désactiver le mode Mute, ou simplement

d'augmenter le volume en appuyant sur la touche VOL ▲ de la télécommande ou en faisant tourner la molette de volume du panneau avant dans le sens hora. Si on baisse le volume en mode Mute, l'écran affiche brievement le réglage volume avant de réafficher MUTE.

DIR, TP1, TP2, AUX, TV, CD, DVD, TUN Ces touches permettent un accès direct aux sources d'entrée, scélectionnées comme suit :

DIR	sélectionne	Line Direct
TP1	sélectionne	Tape
TP2	sélectionne	CD-R
AUX	sélectionne	Aux
TV	sélectionne	TV
CD	sélectionne	CD
DVD	sélectionne	DVD
TUN	sélectionne	Tuner
Le fait de sélectionner une source désactive automatiquement la source précédente, à l'exception de TP1 (cassette) - voir ci-dessous.

TP1 (cassette)

Appuyer sur la touche TP1 permet d'entendre le signal du magnétophone relié aux prises TAPE PLAY du panneau arrrière. Cette touche a la même action que la touche TAPE du panneau avant. Il suffit d'appuyer sur la touche pour activer le signal et de réappuyer pour le désactiver. La sélection d'une autre source, avec la télécommande ou sur le panneau avant, désactive également l'entrée TAPE.

PERSONNALISER VOTRE MXI À L'AIDE DU MENU

Vous pouvez personnelier votre MXI en fonction de vos préférences en vous servant du menu de commandes (Control Menu) qui offre les options suivantes :

1. Balance adjustment (réglage balance)

2. Display on/off (écran allumé/éteint)

3. Level trimming for each input (réglage fin du niveau de chaque entrée)

4. Input renaming (changement des noms d'entrées)

5. Power-Save-Mode on/off (mode économique)

6. Reset to default settings (restauration des réglages par défaut)

Pour acceder au Menu de commandes (Control Menu), appuyer sur la touche MENU de la télécommande. Le MXI se met en Mode Setup (reglages) et l'écran affiche « CONTROL MENU ». Les touches ▲,▼, I▲,▶I et SEL seront à naviguer dans le Menu. Les touches ▲ et▼ permettent de faire défilier les options dans l'ordre ci-dessus et de les sélectionner avec la touche SEL (selection). Vous pouze quitter le Menu à tout moment en appuyant à nouveau sur la touche MENU. Le MXI quitte le mode Menu automatiquement si une commande n'est pas reçue dans les 15 secondes.

Tous les réglages programmés à l'aide du Menu sont enregistrés dans une mémoire non-volatile et sont conservés indéfiniment en mode standby, même si l'appareil est débranché ou étèint au bouton du panneau arrêté. Pour restaurer les réglages par défaut, utiliser l'options Reset.

Balance adjustment (réglage balance)

Cette fonction sert à régler la balance entre les deux canaux du MXI et permet d'effectuer de petites corrections en cas de déséquilibre au niveau des sources ou de la sensibilité des enceintes. En cas de déséquilibre d' à l'acoustique de la pièce ou à l'emplacement des enceintes, il vaut moins effectuer la correction en déplaçant les enceintes.

Lorsque l'option « Balance adjustment » est可以选择, l'écran affiche « BALANCE ». Sélectionner le mode "Balance Adjustment" en appuyant sur la touche SEL. L'écran affiche "BAL 0.0dB". Pour corriger la balance vers l'enceinte de droite, appuyer sur la touche▶I. L'écran affiche "BAL R 0.5dB". Chaque pression sur la touche augmente la correction par paliers de 0.5dB, jusqu'à un maximum de 6dB. Faire de même avec la touche I▶ pour corriger la balance vers l'enceinte de gauche. Pour quitter le mode Balance, appuyer sur la touche MENU.

Display on/off (écran allumé/éteint)

Le MXI est livre réglé sur le mode "Display on", qui laisse l'écran allumé en permanence.

Choisir l'option "Display on/off" sur le menu, l'écran affiche "DISPLAY MODE". Appuyer sur la touche SEL et l'écran affiche "DISPLAY OFF" (écran éteint). Appuyer une fois de plus sur la touche SEL pourmettre l'amplificateur en mode "Display off". L'écran affiche brievement « DONE » (ok) et le mode Menu est

désacté. (les touches I« et >>I peuvent également servir à sélectionner le mode écran, avant d'appuyer sur la touche SEL). Faire de même pour remettre l'amplificateur en mode « Display-on » (écran allumé).

Une fois le mode "Display-off" activé, l'écran reste allumé encore pendant environ 5 secondes, puis s'éteint. A chaque fois qu'une commande est activée, l'écran se rallume pendant environ 3 secondes pour confirmer le nouveau statut, puis s'éteint.

Input level trims (réglage fin du niveau d'entrée)

Le MXI est livré avec les entrées régées sur sensibilité normale (voir specifications). Pour équilibrer les sources qui ont des niveaux de sortie différents, on peut régler le gain de chaque entrée (y compris TAPE et LINE DIRECT) de +6db à -6dB (c'est-à-dire doubler la sensibilité ou la réduire de moinsité).

Commencer par sélectionner l'entrée à régler (par exemple, LINE DIRECT). Activer le menu et appuyer sur ou jusqu'à affichage de "TRIM". Appuyer sur la touche SEL. L'écran affiche "DIR TRM +0dB" (seules les trois premières lettres de l'entrée sélectionnée s'affichent) Avec les touches et , effectuer un réglage de -6dB à +6dB par paliers de 1dB. Un réglage positif augmente le son, un réglage négatif le diminué. Quitter le menu en appuyant sur les touches MENU ou SEL, ou laisser le MXI quitter le menu automatique.

Utiliser la même procédure pour régler la

sensibilité de chacune des huit entrées.

Input renaming (changer le nom des entrées)

L'utilisateur peut changer le nom de chaque entrée, en fonction de ses préférences, avec un maximum de cinq caractères par entrée. Il dispose d'un alphabet complet en lettres capitales, de chiffres de 0 à 9, d'espaces et de quelques symboles.

Choisir "RENAME INPUT" sur le menu et appuyer sur la touche SEL. L'écran indique l'entrée sélectionnée, suivie de « >», par exemple « DIRECT>. Faire défilier les caractères avec les touches ▲ ou ▼ (▲ commence l'alphabet avec la dette A).

Appuyer sur la touche pour sélectionner le premier caractère, puis passer au suivant. Choisir les quatre autres caractères de la même façon. Pour laisser un espace entre deux caractères, appuyer deux fois sur la touche La touche 1 sert à revenir en arrêté et à effacer, pour effectuer des corrections.

Une fois le nom entièrement saisi, appuyer sur la touche SEL pour lemettre en mémoire, ou appuyer sur la touche MENU pour quitter le Menu sans changer le nom de l'entrée.

N.B. Si l'entrée CD est rebaptisée FRED, il faudra appuyer sur la touche CD de la télécommande pour sélectionner l'entrée FRED - et la sélectionner via Smart My-Link pendant la lecture d'un CD. Le tableau ci-dessous vous permettra de noter les nouveaux nombres de vos entrées.

Nom d'origine	Nouveau nom	Touché télécommande
TAPE		TP1
CD-R		TP2
LINE DIRECT		DIR
CD		CD
TUNER		TUN
TV		TV
DVD		DVD
AUX		AUX

Power-Save-Mode on/off (mode economie)

Le mode économique (PSM) est une des fonctions offertes par le système Smart My-Link lorsque le MXI est relié à d'autres apparèils Myryad. Par exemple, si l'entrée CD n'est pas utilisée pendant plus dix minutes, la platine CD est automatiquement mise en standby (Voir Fonctionnement de la chaine avec Smart My-Link). On peut désactiver cette fonction pour laisser tous les apparèils allumés en même temps.

Le MXI est fourni avec le mode economie (PSM) activé. Pour le désactiver, commencer par besoin POWER SAVE sur le menu et appuyer sur la touche SEL. L'écran affiche "PSM OFF?" (déspectiver le mode économique?) Appuyer de nouveau sur la touche SEL pour déspectiver le mode PSM. L'écran affiche brievement "DONE" (OK) avant de quitter le mode Menu. (les touches 1_▲ et >▶) peuvent également servir à seLECTIONner le mode PSM (economie), avant d'appuyer sur la touche SEL). Pour quitter le Menu sans modifier le mode PSM, appuyer sur la touche MENU ou laisser le MXI quitter le mode menu automatiquement.

Reset to default settings (restauration des réglages par défaut)

On peut restaurer le réglage par défaut de toutes les options du menu - Balance, Display, Trim, Input renaming et Power-Save-Mode - avec la fonction Reset.

Choisir l'option RESET sur le menu. Appuyer sur la touche SEL. L'écran affiche « RESET YES ? » (restaurer défaut ?) Pour restaurer le réglage par défaut, appuyer sur SEL. L'écran affiche brievement « DONE » (OK) avant de ré-afficher l'entrée scélectionnée (CD) et le volume par défaut (-20dB). Pour quitter le Menu sans modifier le mode Reset, appuyer sur la touche MENU ou laisser le MXI quitter le mode menu automatiquement.

INSTALLATION ET REMPLACEMENT DES PILES

La télécommande fonctionne sur quatre piles AAA 1.5V. Pour les changer, ouvrir le compartment se trouvant au dos du boitier de télécommande et enlever les piles usagées. Insérer les piles neuves en respectant les symboles graves à l'intérieur, puis refermer le compartment. Enlever les piles usagées ou déchargées ( quand la télécommande ne fonctionne plus ou seulement a très courte distance.

CONSEILS DE DÉPANNAGE

les problèmes les plus courants

Pas de son

Interrupteur sur OFF ou chaîne en mode Standby. Vérifier que levoyant du panneau avant est allumé bleu.
- Choix d'une entrée qui ne peut pas fonctionner (Ex: absence de CD dans la platine, tuner eteint).
- Sélection d'une entrée dont la source n'est pas branchée.
- Sélection de TAPE sans cassette dans le magnétophone.
Version Royaume Uni: Vérifier le fusible de la prise de courant et le remplacer si nécessaire.

Son dans une seule voie :

Cable d'enceinte debranché. Vérifier tous les branchements sur les enceintes et l'amplificateur.
Cordon de raccordement débranché ou mauvais contact. Vérifier et, si nécessaire, débrancher et rebrancher tous les cordons concernés.
- Intervention des reliais de protection à cause d'un court-circuit dans les enceintes ou d'une surchauffe de l'amplificateur (voir Affichage des anomalies, page 6) Eteindre l'amplificateur pour le laisser refroidir et vérifier tous les câbles.

Friture ou ronflement :

Cable de raccordement partiellement debranché.
Cable de raccordement defectueux.

Ronflement pendant la lecture d'une cassette :

• Magnétophone trop pres de l'amplificateur (Ex: juste au-dessus ou juste au-dessous)
• Mauvais contact entre les prises et les fiches.

L'écran ne reste allumé que quelques secondes après selection d'une commande :

L'amplificateur est en mode DISPLAY OFF (écran éteint). Ouvrir le menu et

réactivier le mode DISPLAY ON (voir page 8).

Pas de réaction au niveau de l'ellipse de Standby

Le fait de toucher l'ellipse pendant plus de 10 secondes a pour effet de « verrouiller » le standby. Arreter de toucher l'ellipse et le fonctionnement redeviendra normal au bout de 10 secondes. Se contenter d'effleur brievement l'ellipse - pendant 2 ou 3 secondes au maximum.

Mauvais fonctionnement - défaillance de certaines fonctions :

• Verrouillage du processeur. Eteindre l'appareil avec l'interrupteur du panneau arrêté et attendre 5 minutes. Rallumer l'appareil et leMETRE hors standby. Le fonctionnement devrait reprendre normalement.

Pour de plus amples informations, visitez www.myryad.co.uk/faqs.html

Le fait de toucher l'ellipse pendant plus de 10 secondes a pour effet de « verwouiller » le standby. Arreter de toucher l'ellipse et le fonctionnement redeviendra normal au bout de 10 secondes. Se contenter d'effleurer brievement l'ellipse - pendant 2 ou 3 secondes au maximum.

SPECIFICATIONS

		MXI2080	MXI2150
Puisance moyenne de sortie en continu	8Ω:	80 W	150 W
	4Ω:	120 W	230 W
THD (distortion) à 80% de puissance nominale, 8Ω, 20Hz-20kHz)		0.02%	0.02%
Entrées :		Line Direct, Tape , CD-R, CD, Tuner, TV, DVD, Aux et amplificateur de puissance
Sorties :		Tape, CD-R, Bi-Amp, Preamp, Power Amp Line output, Enceintes
Sensibilité d'entrée (réf. Puissance nominale)		320 mV(ajustable 160-640mV)	440 mV(ajustable 220-880mV)
Niveau d'entrée maximum		>8 Vrms	>8 Vrms
Impédance d'entrée		22 kΩ / 200 pF	22 kΩ / 200 pF
Réponse en fréquence (20Hz - 20kHz)		±0.2 dB (-2dB à 96kHz)	±0.2 dB (-2dB à 96kHz)
Rapport signal/bruit (pondéré, réf.Puisance nominale)		>107 dB	>110 dB
Préampli uniquement
Impédance de sortie		220 Ω	220 Ω
Niveau maximum de sortie		>8 Vrms	>8 Vrms
Amplificateur de puissance uniquement
Sensibilité d'entrée (réf. Puissance nominale)		900 mV	1.23 V
Impédance d'entrée		60kΩ / 440pF	60kΩ / 440pF
Spécifications physiques
Dimensions (largeur x hauteur x profondeur)		436 x 95 x 355 mm	436 x 190 x 479 mm
Poids	Net:	11.0 kg	22,0 kg
Puisance requise :
Tension d'alimentation (câblage interne)		120 / 230 V	120 / 230 V

Stock No: 0ST0012350

Revision: draft

Pour de plus amples informations,

contactez directement

Myryad ou visitez :

www.myryad.co.uk

Ref. 0ST0012350 A
