MODE D'EMPLOI IRIS 380 RACLET

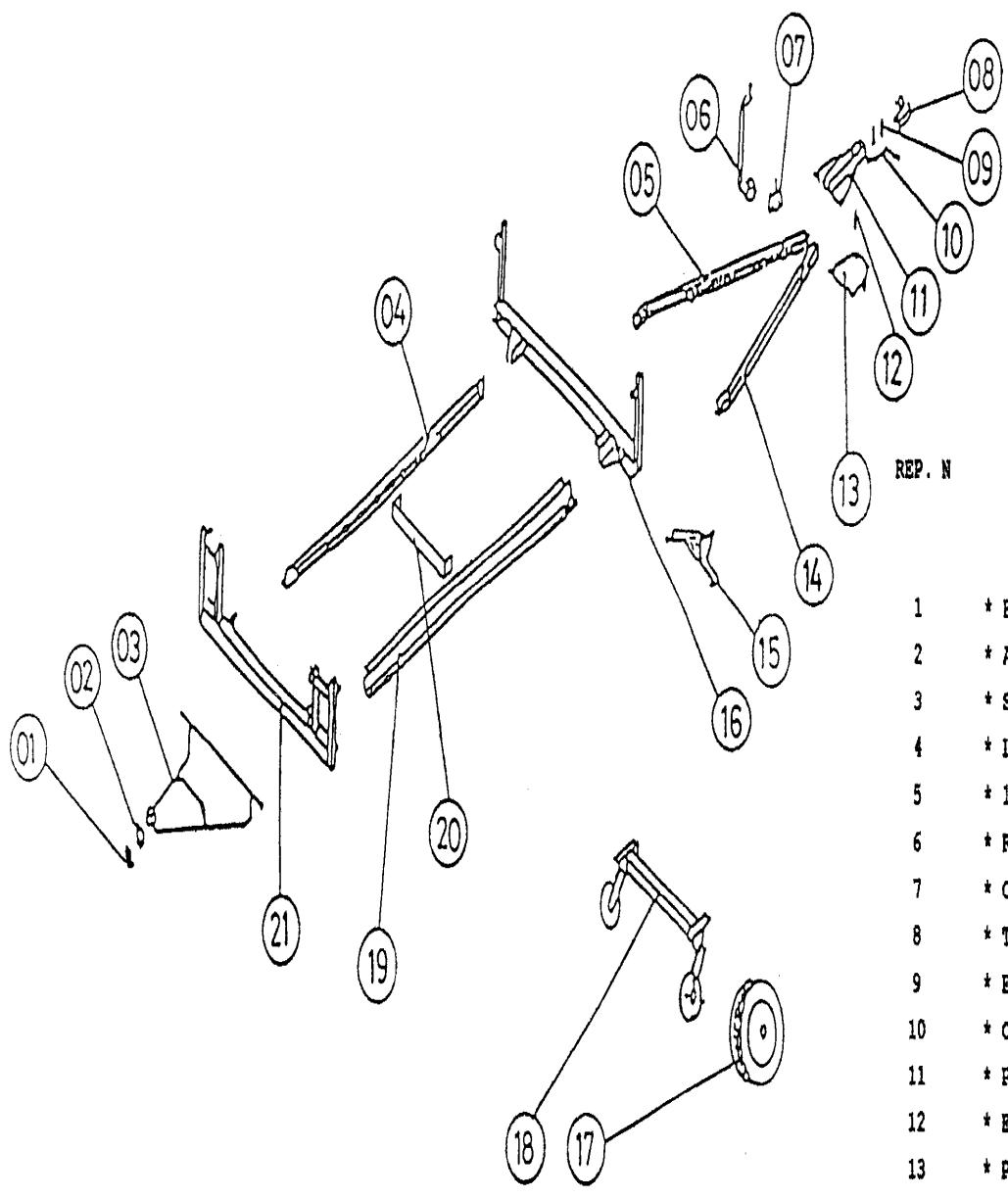

| * Blocage sur traverse arrière | PL16150 |
| * Accrochage sur traverse arrière | PL16138 |
| * Support de roue | PL26995 |
| * Longeron gauche | PL35560 G |
| * 1/2 Flèche en V roue jockey | PL35701 |
| * Roue jockey téléscopique | 03932 |
| * Collier charnière pour roue jockey | 03888 |
| * Tête attelage SV 60 S/2 freinée | 09306 |
| * Tige de frein 0 10 Lg 1640-1380 | 03549 |
| * Entretoise flèche en V | PL16599 |
| * Platine béquille flèche en V | PL26271 |
| * 1/2 flèche en V | PL35702 |
| * Vérins Lg 400 a 30° arrière D avant G | 09143 |
| arrière G avant D | 09144 |
| * Traverse avant | PL45347 |
| * Roues 500 X 10 | 03505 |
| * Essieu 650 kgs F EAB 796 freiné | 03600 |
| * Longeron droit | PL35560 D |
| * Renfort de chassis | PL35561 |
| * Traverse arrière | PL45397 |
Sans FREIN
REF.
- Blocage sur traverse arrière PL16150
- Accrochage sur traverse arrière PL16138
- Support de roue PL26995
- Longeron gauche PL35560 G
- 1/2 Flasque en V roue jockey PL35701
- Roue jockey télescopique 03932
- Collier charnière pour roue jockey 03888 * Tête attelage FTF AK7 03461
- Entretoise de timon PL16072
- Chaîne de sécurité PL16480
- Platine d'attelage PL26564
- Entretoise flèche en V PL16599
- Platine béquille flèche en V PL26271
- 1/2 flèche en V PL35702
- Vérins Lg 400 à 30° arrêté G avant D 09143
arrière d'avant G 09144
16 * Traverse avant PL45347 17 * Roues 500 X 10 03505 18 * Essieu 500 kgs NF EAB 796 03601 19 * Longeron droit PL35560 D 20 * Renfort chassis PL35561 21 * Traverse arriere PL45397

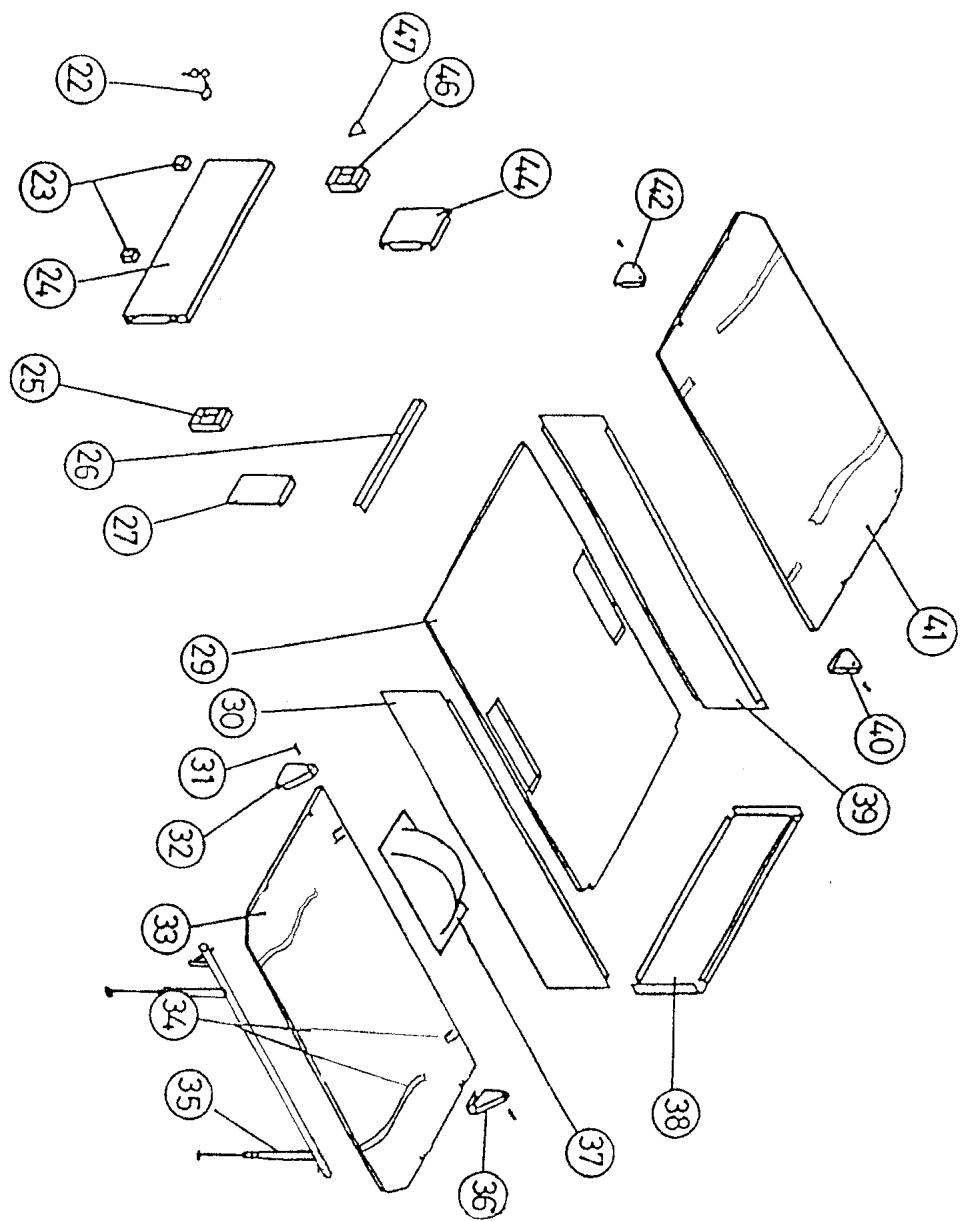

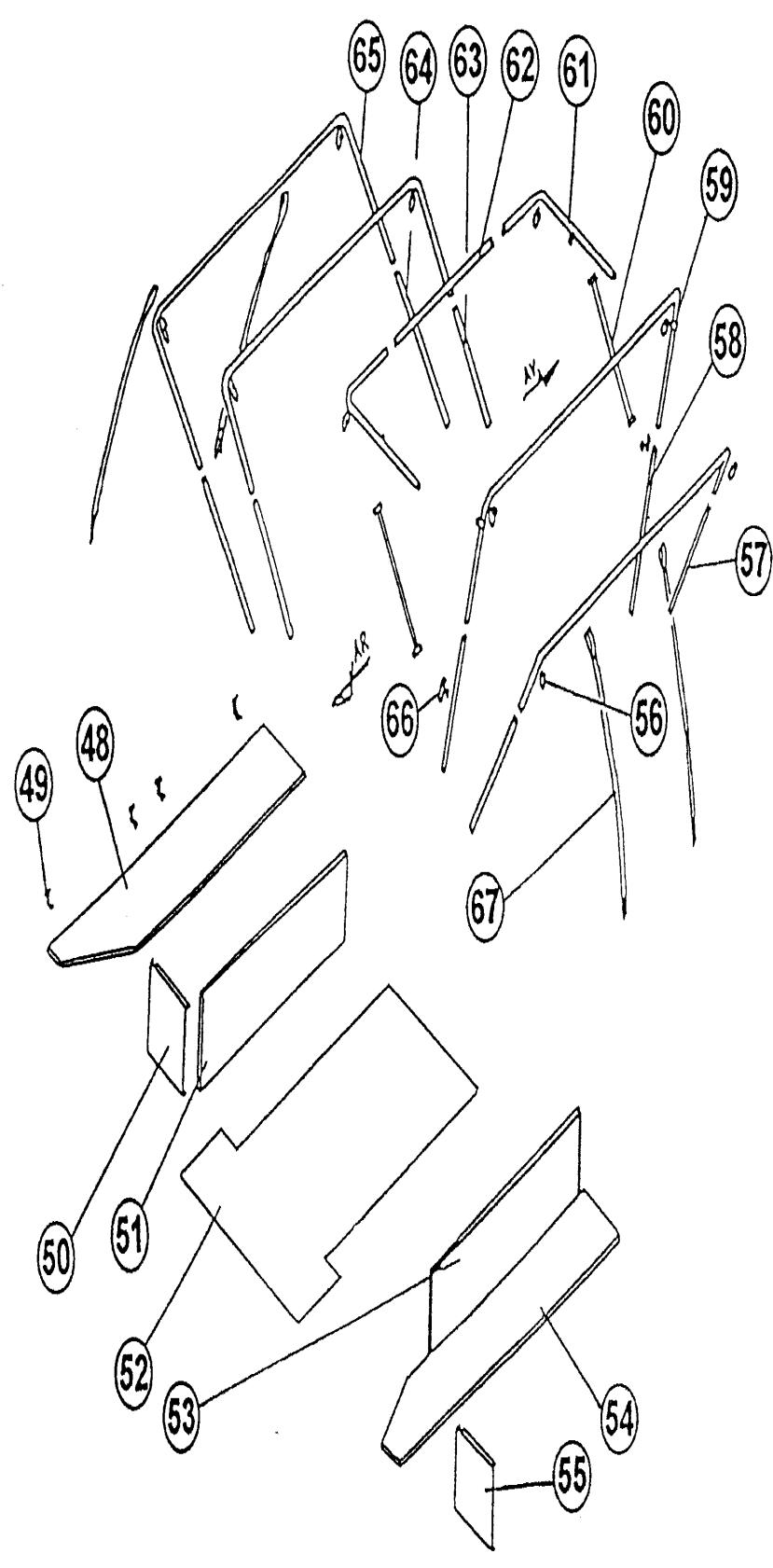

DESIGNATION PLAN
03584 03022 PL17422 02884 PL35583 PL35868 PL26728 PL453961 PL16111 PL35498 PL268191 PL16726 PL17424 PL35498 PL17134 PL45216 PL45396 PL35872 PL26819 PL35872 PL35869 02883 02949
REP. N°
REF.

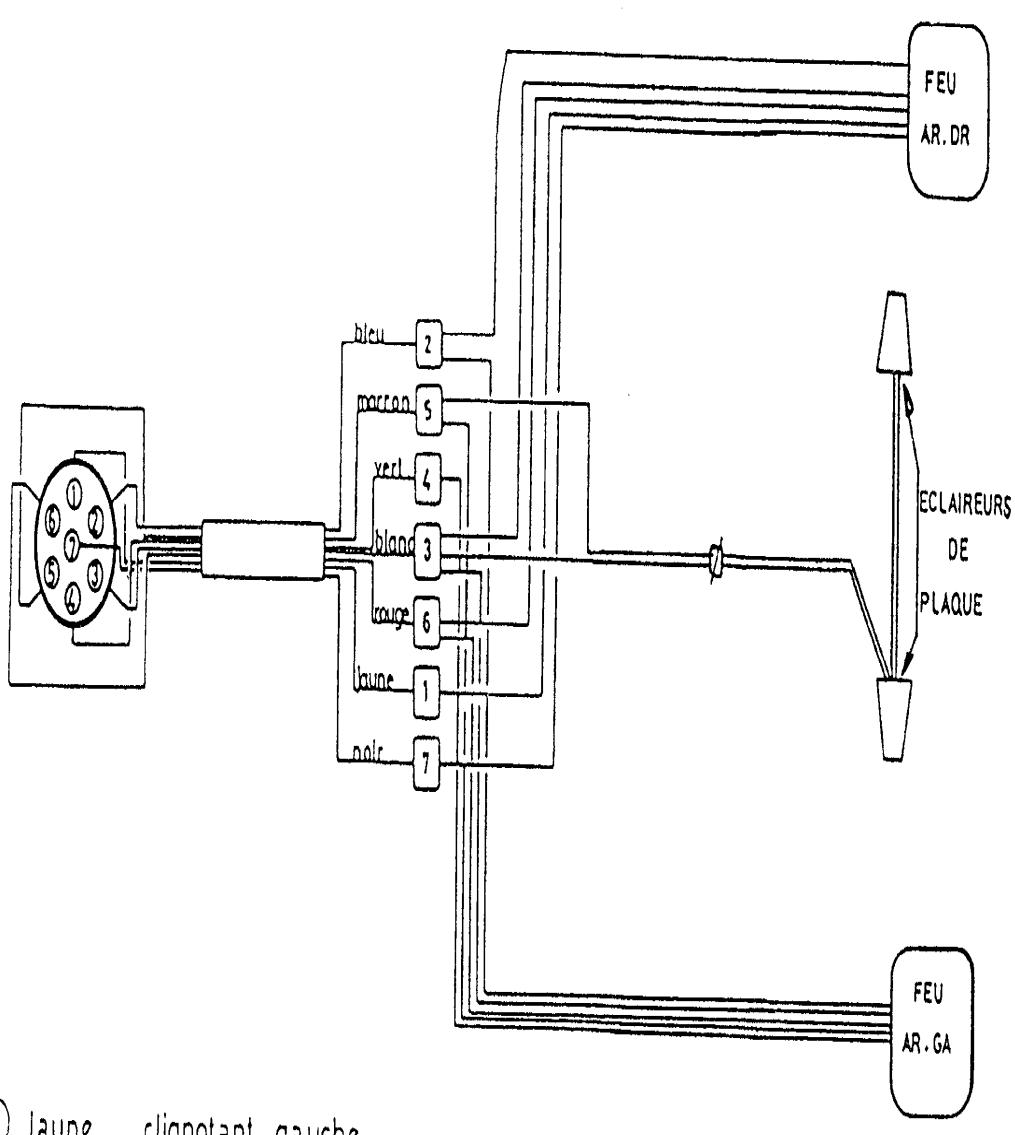

Jaune clignotant gauche ② Bleu feu de brouillard ③ Blanc masse ④ Vert clignotant droit ⑤ Marron feu rouge droite·plaque ⑥ Rouge feu stop ⑦ Noir feu rouge gauche
SHEMA Branchement electrique

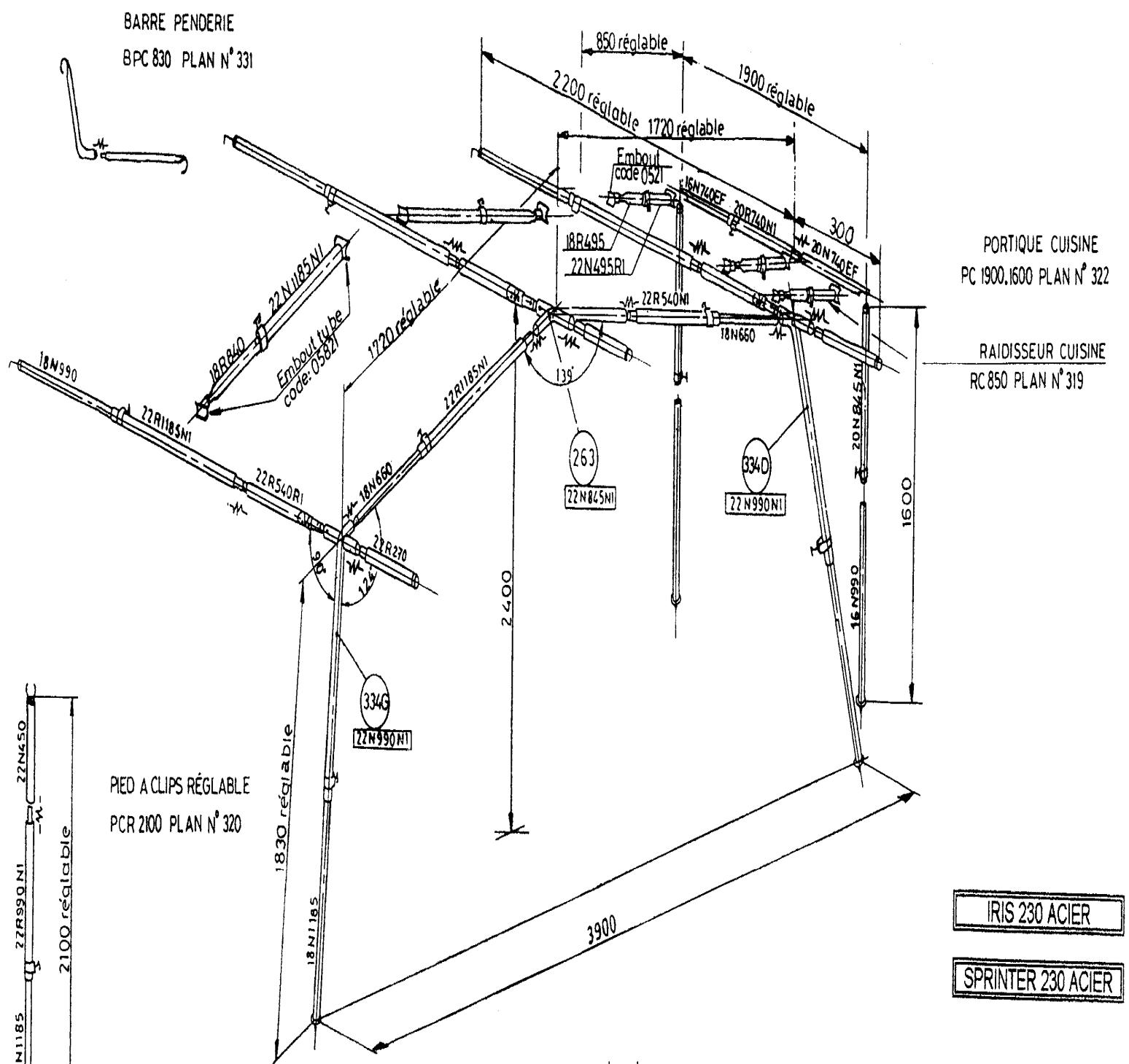

PIED A CLIPS RÉGLABLE PCR2100 PLAN N 320
| C | ||||
| B | ||||
| A | ajou'bane pendue | 5.5 | 04/05/88 | |
| INDICE | NATURE DES MODIFICATIONS | PAIT PAR | DATE | |
| SOUUDRE OU MONTAGE VOIR PLAN N: | NOTA: PACU#ha 64. Sac PPC 145x40 | |||
| MATERE: Tube aier q20 et q22+ tube contiflo q18 TRATIEMENT: | ||||
| RACUT HAUT-ECLAIR 72600 MANERS TOLLISS | ECHELLE: | N'ETUD ET | N'PLAN MP 609.0 N | # |
| TOLERANCE: | DESIGNATION: PORTIQUE D'AVANCE | |||
| DATE: 30.10.97 | ||||
| CREE PAR: EX | ACIER CPZliberty 98 | |||
| C | ||||
| B | SAIS 2000 : supression des 2 mds de reelok HR 20.1800 Mon 2019 | P | 28.07.99 | |
| A | Modificacao aplicacoes COLD devien k#### fabe Z Nibidro devient coulfo | Ex | 31.10.97 | |
| INDICE | NATURE DES MODIFICATIONS | FAIT PAR | DATE | |
| SOUUDE OU MONTAGE VOIR PLAN N : | NOTA: PAC lo.50.16 Sac PAK 145x40 | |||
| MATERE : Iube aier 200 at 22 + tube contio 06et 18 TRATIMENT: | ||||
| RACLET HAUT - ECLAR 72600 MAMERS | ECHELLE : / | N'ETUDE ET | N'PLAN MP609.0M | # |
| TOLERANCE: | ||||
| DATE: Na Mon, Sa | ||||
| CREE PAR : | ||||
| C | ||||
| B | ||||
| A | ||||
| INDICE | NATURE DES MODIFICATIONS | FAIT PAR | DATE | |
| SOUVOUR DE MONTAGE VOIR PLAN N: | NOT A: P# : 40,54,18 2K:560,1200 | |||
| MATERE: T##A###.###.25. | TRAITEMENT: | |||
| RACLET HAUT - ECCLAIR 72 600 MAMERS Tel:02 40 31 12 30 | ECHELLE: - | N ETUDE ET | N PLAN MP6130NA | - |
| TOLERANCE: - | DESIGNATION: RAPTIQUE D'AVANCEE AUTOMATIQUE | |||
| DATE: 26.10.99 | ||||
| CREE PAR: N.S. | ||||
Vous venez d'acquérir une caravane plane toile, entièrement conçue et réalisée dans nos ateliers de Manners (France). Ce modèle a subi un contrôle rigoureux à tous les stades de sa fabrication. Afin qu’il vous donne entière satisfaction et vous permette de passer d’agréables moments de détente, nous vous conseillons de lire attentivement cette notice.
Avant de prendre la ROUTE
Vérifier la pression des pneumatiques (la norme à respecter figure sur le)
- La pression des pneumatiques (la norme à respecter figure sur le côté de la caisse).
- Le serrage des boulons de roues ; le couple de serrage sera
contrôle après un parcours de 25 à 40 km, puis après 100 km, ensuite périodiquement.
Le fonctionnement des yeux de signalisation. Le chargement de la remorque. Ne pas dépasser le poids total en
charge autorisée. Bien répartir la charge, (force d'appli d'environ 20 kg sur la tête d'attelage).
Le bon emboitement de la tête d'attelage sur la douée de traction est voiture voiture.
SUR LA ROUTE CONTEZ LA DISTANCE AVEC LE VÉHICULE QUI VOUS
- Lors des DÉPASSEMENTS, n'oubliez pas, avant de vous rabattre.
que votre véhicule se prolonge de la longueur hors tout de la courbure pliante.
BONNE ROUTE!
Montage
1 - Déplacer et amener la remorque en position. 2 - À l'aide de la manivelle, descendre les vérins de façon à stabiliser la
cales sous les semelles. 3 - Ôter la bache, dépliée sous un des plateaux, elle vous permet
4 - Ouverture des plateaux de couchage.
Depliage automatique
ENTRETIEN
Faire pivoter le plateau gauche, ensuite le plateau droit. Les plateaux se posent sur des pieds télescopiques, assurant le réglage horizontal des couchages. Régler ceux-ci, si nécessaire. La toile de la tente est solidaire des deux plateaux ; elle se déplie automatiquement sur l'armature. 5- Monter au centre de la caravane, et pousser de bas en haut l'arceau de faîtiage : il se verrouille automatiquement. Les pièces coulissantes (têtes boules noires) vous permettent un réglage rapide. 6- Fermer la porte de l'entoilage et fixer celui-ci au sol à l'aide des piquets, en commençant par le côté du plateau déplié en premier. Les couchages sont prêts pour une courte étape.
Montage de l'auvent

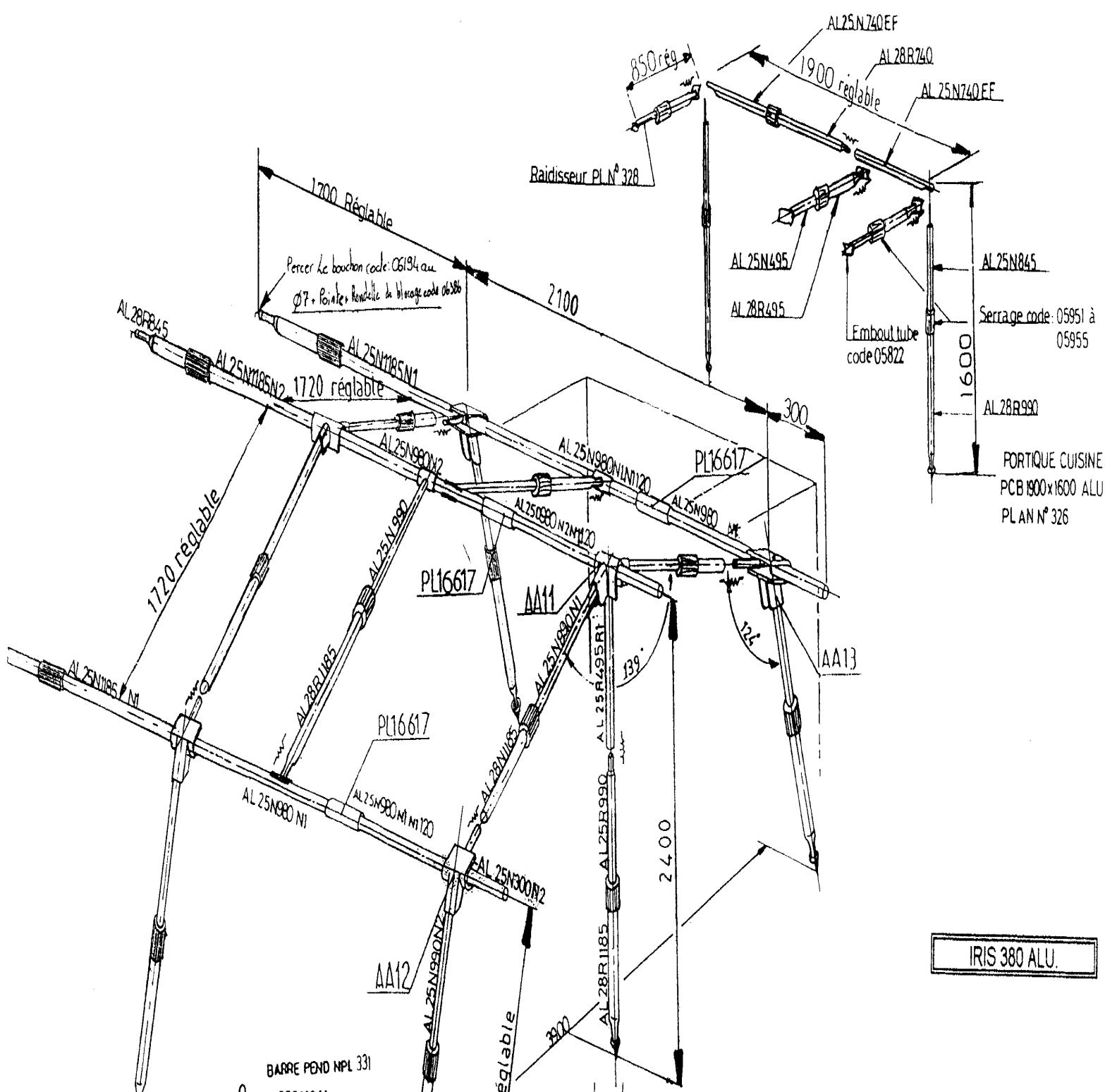

- VERSION PORTIQUE AUTOMATIQUE ALUMINIUM
- Déplier le portique en suivant les consignes au verso du plan.
- Accrocher les faitières aux arceaux de l'armature de la remorque.
(Régler au minimum les fättières et les pieds avant). Sortir l'entoilage de son sac, l'étendre au sol, les fermetures à
Glisser la toile sur l'armature. Fixer la toile d'auvent à la toile de caisse
(pour faciliter l'accrochage de la fermeture, baisser la tige centrale de l'armature de caisse).
- Attacher les lacettes de maintien de la toile, régler la tension de celle-ci à l'aide des coulisses de faîtage (en ayant auparavant
- Régler la hauteur des pieds
- Régler la hauteur des pieds.

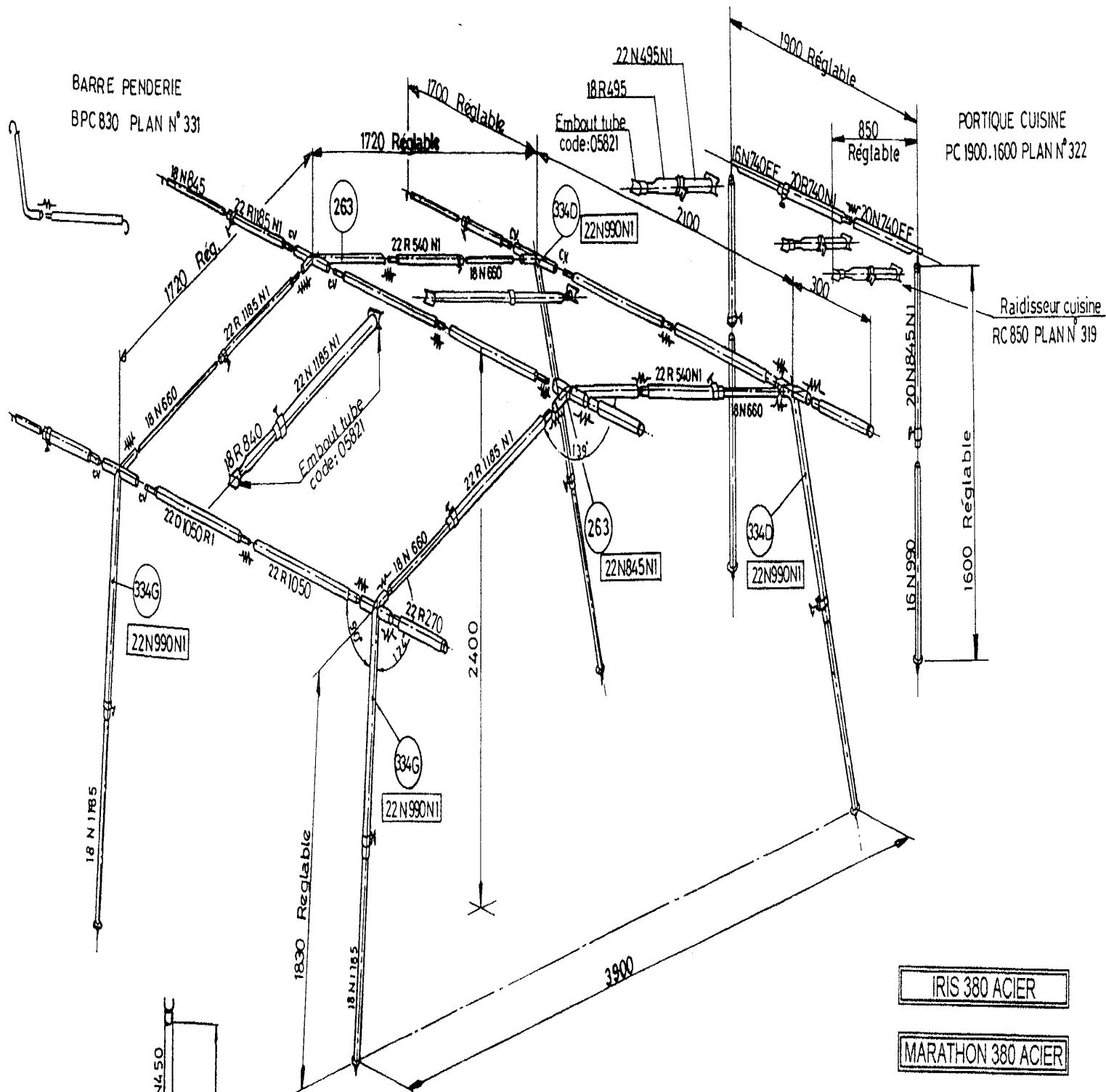

- VERSION ARMATURE ACIER
- Disposer au sol des différents éléments de l'armature d'auvent (suivant plan joint à l'armature).
- Sortir l'entoilage de son sac, l'étendre au sol, les fermetures à glissière de jonction face à la caravane. Fixer la toile d'auvent à la toile de la caisse.
- Glisser l'armature sous la toile. Accrocher les faitières aux arceaux de l'armature principale de la remorque. Attacher les lacettes de maintien de la toile, régler la tension de la toile à l'aide des coulisses de faitage. Régler la hauteur des pieds.
- Fermer entièrement l'auvent et fixer l'entoilage au sol à l'aide des piquets. IMPORTANT : Une bavette de protection est prévue pour abriter les fermetures à glissière. Vérifier qu'elle est bien positionnée. Si votre caravane est équipée d'un vélum, suspendre celui-ci en commençant par le centre. Piqueter les retombées de murs au sol. BON SEJOUR !
Replace
La toile de tente étant solidaire de l'armature et des plateaux, ne pas
1 - Démonter l'auvent. Le rabattre sur le toit de la caravane, ou bien le détacher et le ranger à l'intérieur, ou au-dessus du plateau supérieur.
2 - Déverrouiller les deux pièces coulissantes de l'armature. 3 - Pour ces les plateaux droits ou le commet de la caisse, puis le gauche
4 - Fermer la porte et remettre la bache. 5 - Derniers actes. Si vous avez pie la toile humide, il est
Indispensable de la faire sécher et de la ranger dès que possible (par exemple une journée minimum).
CHANGEMENT DE ROUE CHANGEMENT DE ROUPE
- Débloquer les boulons de roue
- L'oue ne deviennent pas d'autre voiture en disposant
celui-ci sous le corps d'essieu ou sous le longeron.
ATTENTION: NE PAS APPLICHER LE CRIC SUR LE PLANGU Aout de retirer la roue descondre les deux autres yérins
- Avant de refirre la roue, accorderé à l'assurance de l'air
- Changer la roue, bloquer. Vérifier le serage après quelques litres
CARROSSERIE
- Elle est en tôle acier electro-zinc, TRAITE polyester. Vous l'entretiendrez comme la carrosserie de votre voiture.
Entoilage. Ne jamais laisser la toile pluie humide plus de 24 heures.
- Ne jamais cassette toile pas faucais.
- Les toiles coton RACLET sont traitées contre les moisissures. Ne
jamais utilise de detergent ou de degraisant, ne jamais pulvser d'insecticide sur la toile.
STOCKAGE Les caravanes pliantes toile RACLET ont un faible encombrement
Si, toutefois, vous êtes amené à stocker votre remorque à l'extérieur, pour nous conseillons de retirer la partie toile.
nous vous conseillons de retirer la partie toile,
- Régler la hauteur des pieds.
