Type de produit	Tente
Marque	Raclet
Modèle	Acropolis
Nombre de places	2 personnes
Dimensions (L x l x H)	210 x 120 x 90 cm
Poids	3,5 kg
Matériau du toit	Polyester 190T avec enduction PU
Matériau du sol	Polyéthylène 120 g/m²
Arceaux	Fibre de verre 7,9 mm
Indice d'imperméabilité au toit	2000 mm
Indice d'imperméabilité au sol	5000 mm
Type de montage	Dôme
Nombre d'entrées	2
Nombre d'aérations	2
Accessoires inclus	Sac de transport, sardines, haubans
Garantie	2 ans
Réparabilité	Pièces détachées disponibles (arceaux, toile)
Entretien et nettoyage	Nettoyage à l'eau tiède, séchage complet avant rangement

FOIRE AUX QUESTIONS - Acropolis RACLET

Comment assembler la tente Acropolis ?

Étalez la toile au sol. Insérez les arceaux en fibre de verre dans les manchons. Soulevez la tente et fixez les arceaux aux coins. Fixez les sardines et haubans pour stabiliser.

Quelle est l'imperméabilité de la tente ?

Le toit a un indice de 2000 mm et le sol de 5000 mm, offrant une bonne protection contre la pluie.

Comment entretenir la tente ?

Nettoyez avec un chiffon humide et de l'eau tiède. Ne pas utiliser de détergents agressifs. Séchez complètement avant de ranger pour éviter les moisissures.

La tente convient-elle pour des randonnées ?

Oui, avec un poids de 3,5 kg, elle est adaptée pour le camping itinérant ou les randonnées courtes.

Peut-on réparer un arceau cassé ?

Oui, les arceaux en fibre de verre sont remplaçables. Vous pouvez commander des pièces détachées auprès du fabricant.

Combien de personnes peuvent dormir dans la tente ?

La tente est conçue pour 2 personnes avec espace pour les sacs de couchage.

Comment ranger la tente dans son sac ?

Pliez la toile en suivant les plis d'origine. Placez les arceaux en premier, puis le reste. Compressez doucement pour fermer le sac.

La tente est-elle ventilée ?

Oui, elle dispose de 2 ouvertures d'aération pour réduire la condensation.

Quel type de sol convient pour installer la tente ?

Installez sur un terrain plat, sans cailloux ni branches. Utilisez un tapis de sol pour protéger le sol de la tente.

Comment protéger la tente du vent ?

Utilisez les haubans fournis et tendez-les bien. Orientez l'entrée dos au vent dominant.

MODE D'EMPLOI Acropolis RACLET

Rep.	Désignation	Réf.	Qté
1	Blocage sur traverse arrière	PL16150.CV	1
2	Accrochage sur traverse arrière	PL16138.CV	1
3	Support roue de secours	PL25995.CV	1
4	Traverse arrière	PL45439	1
5	Traverse intermédiaire	PL35561	1
6	Longeron gauche	PL35560G	1
7	1/2 flêche en "V" gauche roue jokey	PL35702	1
8	Roue jokey téléscopique	03932	1
9	Collier charnière pour roue jokey	03888	1
10	Tête d'attelage NF carré 45	03461	1
11	Chaine de sécurité	PL16480	1
12	Entretoise de timon	PL16072	2
13	Platine d'attelage	PL26564	1
14	Entretoise flêche en "V"	PL16599	4
15	Platine béquille flêche "V"	PL26271	1
16	1/2 flêche en "V" droite	PL35701	1
17	Traverse avant	PL45440	1
18	Vérin Av.g-Ar.d Lg400 à 45°	03488	2
	Vérin Av.d-Ar.g Lg400 à 45°	03493	2
19	Longeron droit	PL35560D	1
20	Essieu 500kgs NF EAB 796	03601	1
21	Roue 500x10 DELI	03505	3
	Support de prise 7 broches	03656	1

Rep.	Désignation	Réf.	Qté
1	Blocage sur traverse arrière	PL16150.CV	1
2	Accrochage sur traverse arrière	PL16138.CV	1
3	Support roue de secours	PL25995.CV	1
4	Traverse arrière	PL45439	1
5	Traverse intermédiaire	PL35561	1
6	Longeron gauche	PL35560G	1
7	1/2 flêche en "V" gauche roue jokey	PL35702	1
8	Roue jokey télécopique	03932	1
9	Collier charnière pour roue jokey	03888	1
10	Tête d'attelageSV 60 S/2 FR 220510 AV	09306	1
11	Tige de frein ∅10 lg1610-1370 plan16922	03549	1
14	Entretoise flêche en "V"	PL16599	4
15	Platine béquille flêche "V"	PL26271	1
16	1/2 flêche en "V" droite	PL35701	1
17	Traverse avant	PL45440	1
18	Vérin Av.g-Ar.d Lg400 à 45°	03488	2
	Vérin Av.d-Ar.g Lg400 à 45°	03493	2
19	Longeron droit	PL35560D	1
20	Essieu 650kgs F EAB 796-1634G	03600	1
21	Roue 500x10 DELI	03505	3
	Support de prise 7 broches	03656	1

Rep.	Désignation	Réf.	Qté
22	Poignée claquante	03584	1
23	Eclaireur de plaque	07284	1
24	Panneau extérieur de porte	PL45378.CV	1
25	Chassis de porte	PL35893	1
26	Panneau intérieur de porte	PL45278.CV	1
27	Feu arrière droit	02884	1
28	Panneau arrière droit	PL35868.CV	1
29	Nez de marche	PL35583	1
30	Plancher	PL26728	1
31	Ridelle droite	PL45396.3D.CV	1
32	Passage de roue ouvert	PL17134	2
33	Pied de plateau droit	PL26817D.CV	1
34	Sangle de plateau lg 25cm	PL17419	4
35	Sangle de plateau lg 180cm	PL17431	4
36	Coupelle + Top Sodep	03882	4
37	Verrou de tube	03453	4
38	Chape d'articulation plateau AR.D.	PL36112.ARD.CV	1
39	Chape d'articulation plateau AV.D.	PL36112.AVD.CV	1
40	Entretoise chape de plateau	PL16111	4
41	Renfort de plateau	PL17468	2
42	Catadiopitre rond jaune	02950	4
43	Catadiopitre rond blanc	02951	2
44	Ridelle avant	PL45218.CV	1
45	Chape d'articulation plateau AV.G.	PL36113.AVG.CV	1
46	Pied de plateau inférieur	PL16796	4
47	Plateau de couchage	PL26819	2
48	Ridelle gauche	PL45396.G.CV	1
49	Pied de plateau gauche	PL26817G.CV	1
50	Chape d'articulation plateau AR.G.	PL36113.ARG.CV	1
51	Panneau arrière gauche	PL35869.CV	1
52	Profil RUBBERIA ref.11253/3359	03668	0.7
53	Feu arrière gauche	02883	1
54	Triangle rouge réfléchissant	02949	2
	Compas 120x93 droit ZN	07193	1
	Compas 120x93 gauche ZN	07194	1
	Cavalier pour tube ∅20 noir	07181	4
	Support compas	PL17212	2
	Renfort plateau en toile enduite	PL16914	6

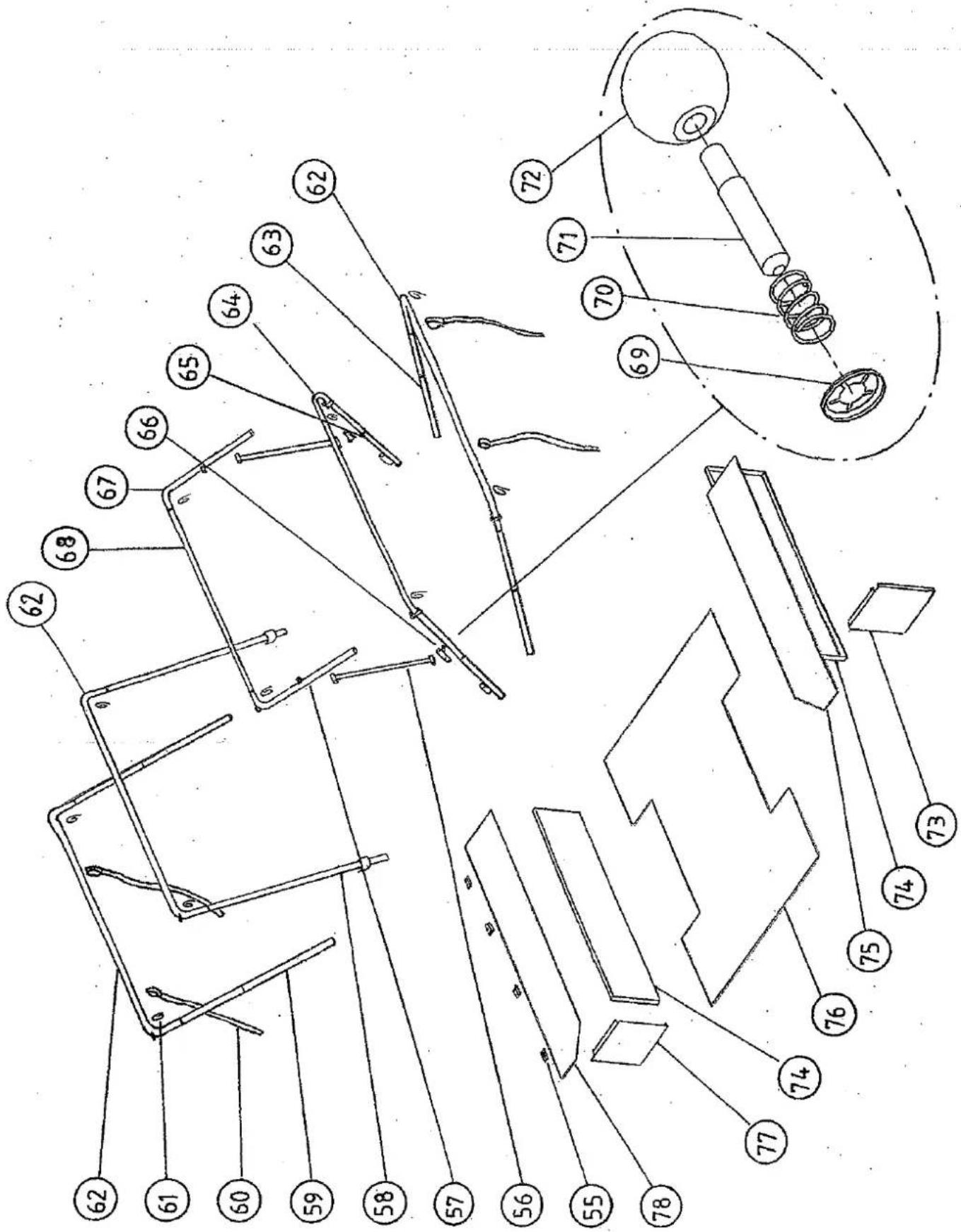

Rep.	Désignation	Réf.	Qté
55	Charnière anglaise réf:36009	03665	8
56	Bielle	PL17549.CV	2
57	Arceau de faitière	PL17551.CV	1
58	Tube d'arceau gauche	PL17545.CV	2
59	Tube d'arceau secondaire gauche	PL17553.T	2
60	Sangle d'armature	PL16723.G	4
61	Anneau brisé modèle CF série M	03633	10
62	Arceau principal	PL26751.CV	3
63	Tube d'arceau secondaire droit	PL17554.T	2
64	Arceau complet droit	PL26007.CV	1
65	Tube d'arceau droit	PL17547.T	2
66	Articulation d'arrêt d'arceau	PL26339	2
67	Tube de faitière	PL16176.CV	1
68	Arceau faitière central	PL17552.CV	1
69	Rondelle à griffe "STARLOCK" réf:67	06229	2
70	Ressort de compression 0.8x14 fil ∅7	06113	2
71	Axe ∅7x40 zingué plan 16369	03374	2
72	Boule bakelitte réf:1180	06479	2
73	Cloison de coffre droit	PL35578.D.CV	1
74	Panneau de coffre droit & gauche	PL35672.CV	2
75	Dessus de coffre droit	18307	1
76	Tapis de sol	PL26726.99	1
77	Cloison de coffre gauche	PL35578.G.CV	1
78	Dessus de coffre gauche	18307	1

Bâche et matelas

Rep.	Désignation	Réf.	Qté
	Bâche de route	BR 609 D 1	1
	Plaque mousse 1880 x 390 x 100	03246	2
	Plaque mousse 1880 x 1000 x 100 qual.	03286	2

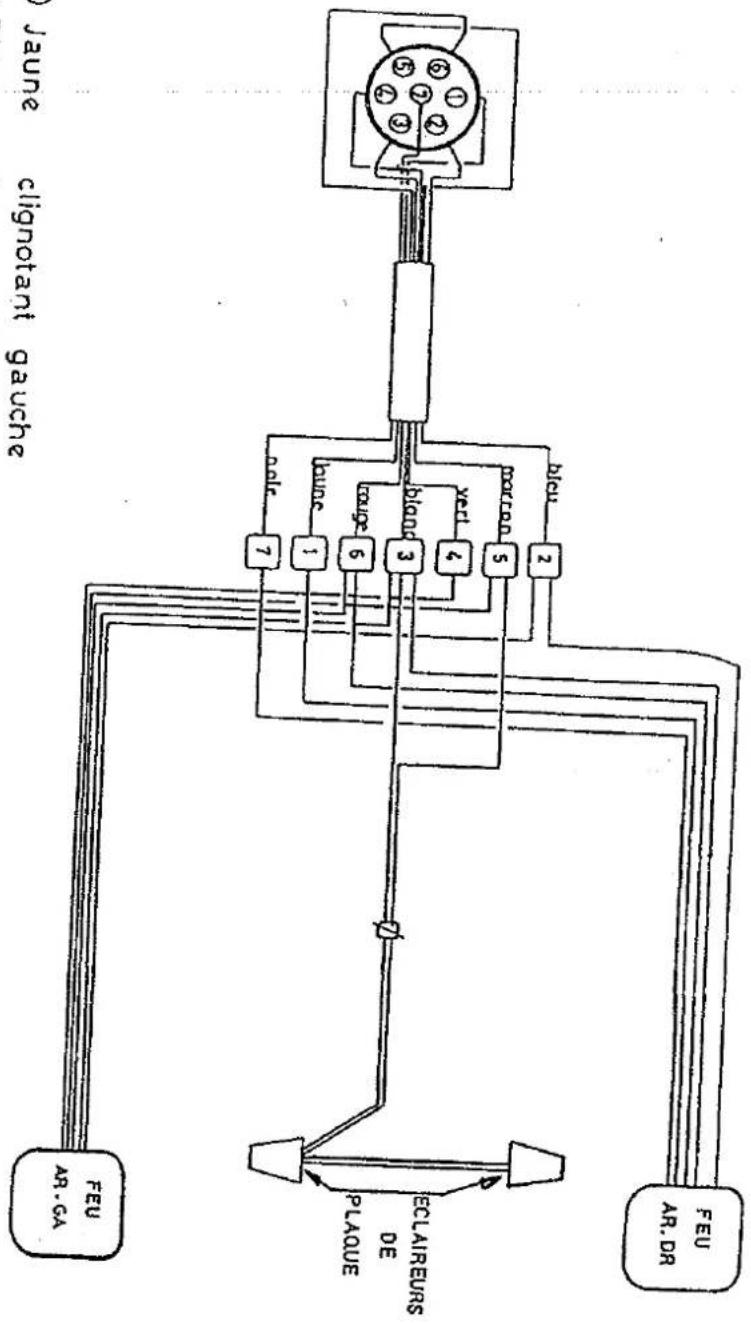

SHEMA BARNCHEMENT ELECTRIOUE

7 Noir
⑥ Round
⑤Marrron
4 Verf
③ B1a n c
② B12U
Jaune
masses
cigliorent gauche fou de bouillard

1

1) - Tenir l'armature automatique verticalement par rapport au sol (les articulations jaunes en haut et les blanches en bas). Ecarter les 2 articulations jaunes l'une de l'autre jusqu'à ce que la faitière soit horizontale, puis coulisser la glissière sur les pièces plastiques pour verrouiller. Procéder de la même façon pour les articulations blanches;

2) - Déployer les deux éléments ainsi formés.

3) - Déverrouiller les faitières arrières ainsi que les tubes de casquette, en appuyant sur les cliquets. Les bloquer à l'horizontal à l'aide de ceux-ci.

4) - Débloquer les pieds et les amener en position

5) - Ajuster l'armature sur la caravane en utilisant les différents colliers de réglage.

6) - Pour le repliage de l'armature procéder en sens inverse.

Vous venez d'acquérir une caravane pliante toile, entièrement conçue et réalisée dans nos atellers de Mamers (France).

Ce modèle a subi un contrôle rigoureux à tous les stades de sa fabrication. Afin qu'il vous donne entière satisfaction et vous permette de passer d'agréables moments de détente, nous vous conseillons de lire attentivement cette notice.

AVANT DE PRENDRE LA ROUTE

VÉRIFIER

• La pression des pneumatiques (la norme à respecter figure sur le côté de la caisse).
• Le serrage des boulons de roues ; le couple de serrage sera contrôlé après un parcours de 25 à 40 km, puis après 100 km, ensuite périodiquement.
  • Le fonctionnement des feux de signalisation.
• Le chargement de la remorque. Ne pas dépasser le poids total en charge autorisé. Bien répartir la charge, (force d'appui d'environ 20 kg sur la tête d'attelage).
• Le bon emboîtement de la tête d'attelage sur la boule de traction de votre voiture.

SUR LA ROUTE

• GARDEZ suffisamment de DISTANCE avec le véhicule qui vous précède.
- Lors des DÉPASSEMENTS, n'oubliez pas, avant de vous rabattre, que votre véhicule se prolonge de la longueur hors tout de la caravane pliante.

BONNE ROUTE!

MONTAGE

1 - Dételer et amener la remorque en position.
2 - A l'aide de la manivelle, descendre les vérins de façon à stabiliser la remorque en position horizontale. Sur un terrain meuble, prévoir des cales sous les semelles.
3 - Oter la bâche. Déployée sous un des plateaux, elle vous permettra d'aménager un rangement étanche.
4 - Ouverture des plateaux de couchage.

DÉPLIAGE AUTOMATIQUE

Faire pivoter le plateau gauche, ensuite le plateau droit. Les plateaux se posent sur des pieds télécopiques, assurant le réglage d'horizontabilité des couchages. Régler ceux-ci, si nécessaire.
La toile de la tente est solidaire des deux plateaux ; elle se déploie automatiquement sur l'armature.
5 - Monter au centre de la caravane, et pousser de bas en haut l'arceau de faîtage : il se verrouille automatiquement.
Les pièces coulissantes (têtes boulles noires) vous permettent un réglage rapide.
6 - Fermer la porte de l'entoilage et fixer celui-ci au sol à l'aide des piquets, en commençant par le côté du plateau déplié en premier.
Les couchages sont prêts pour une courte étape !

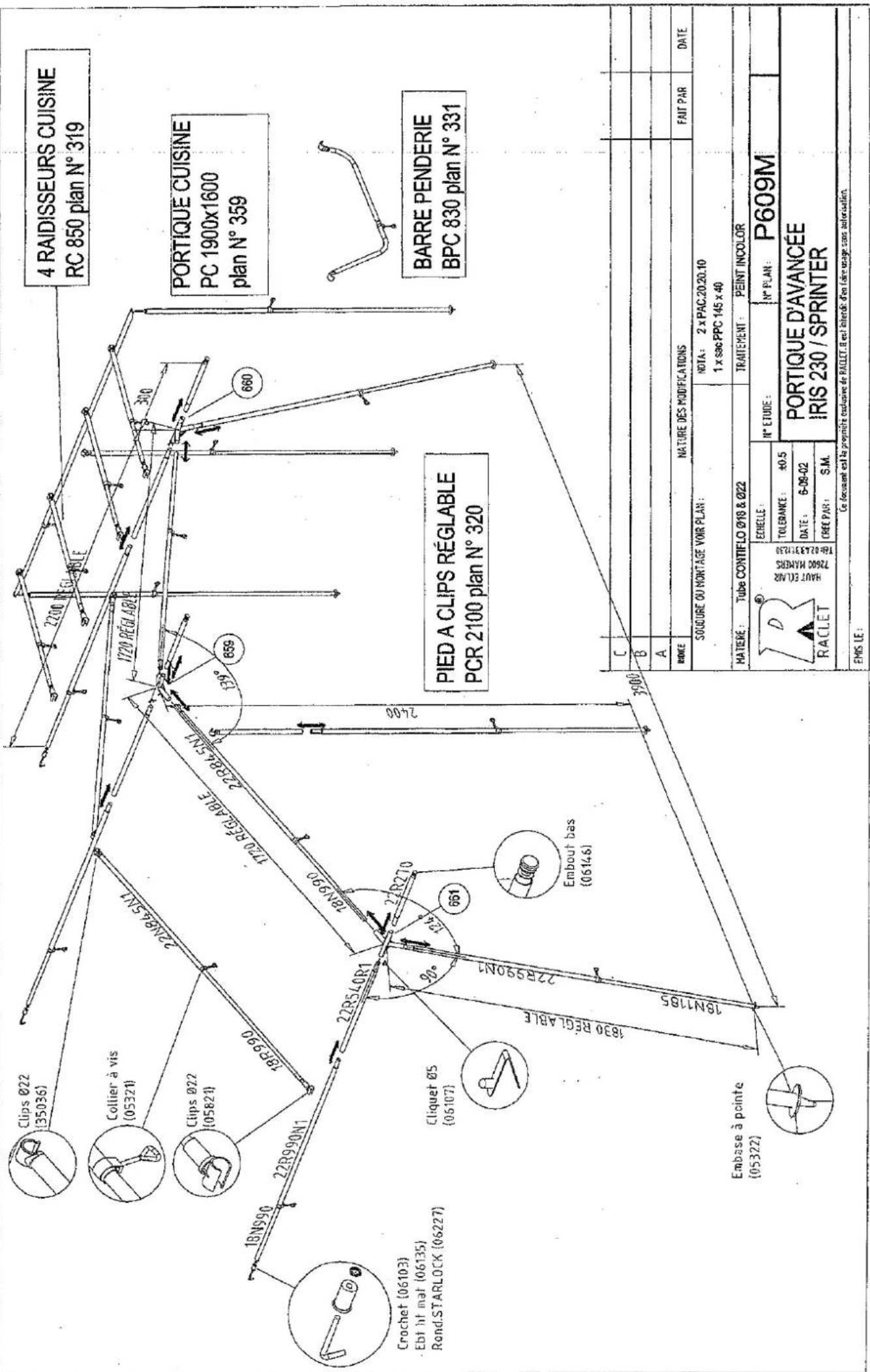

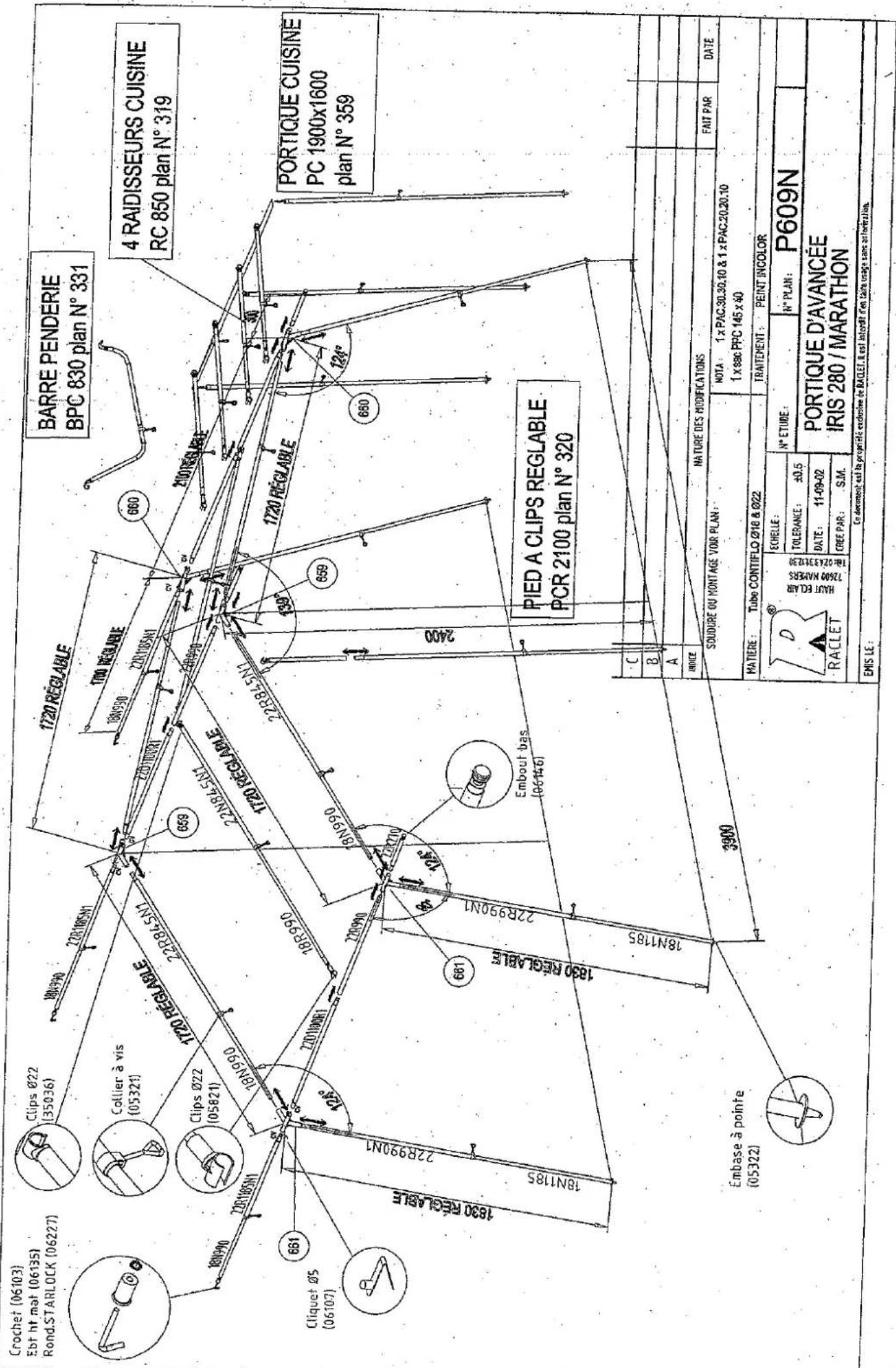

MONTAGE DE L'AUVENT

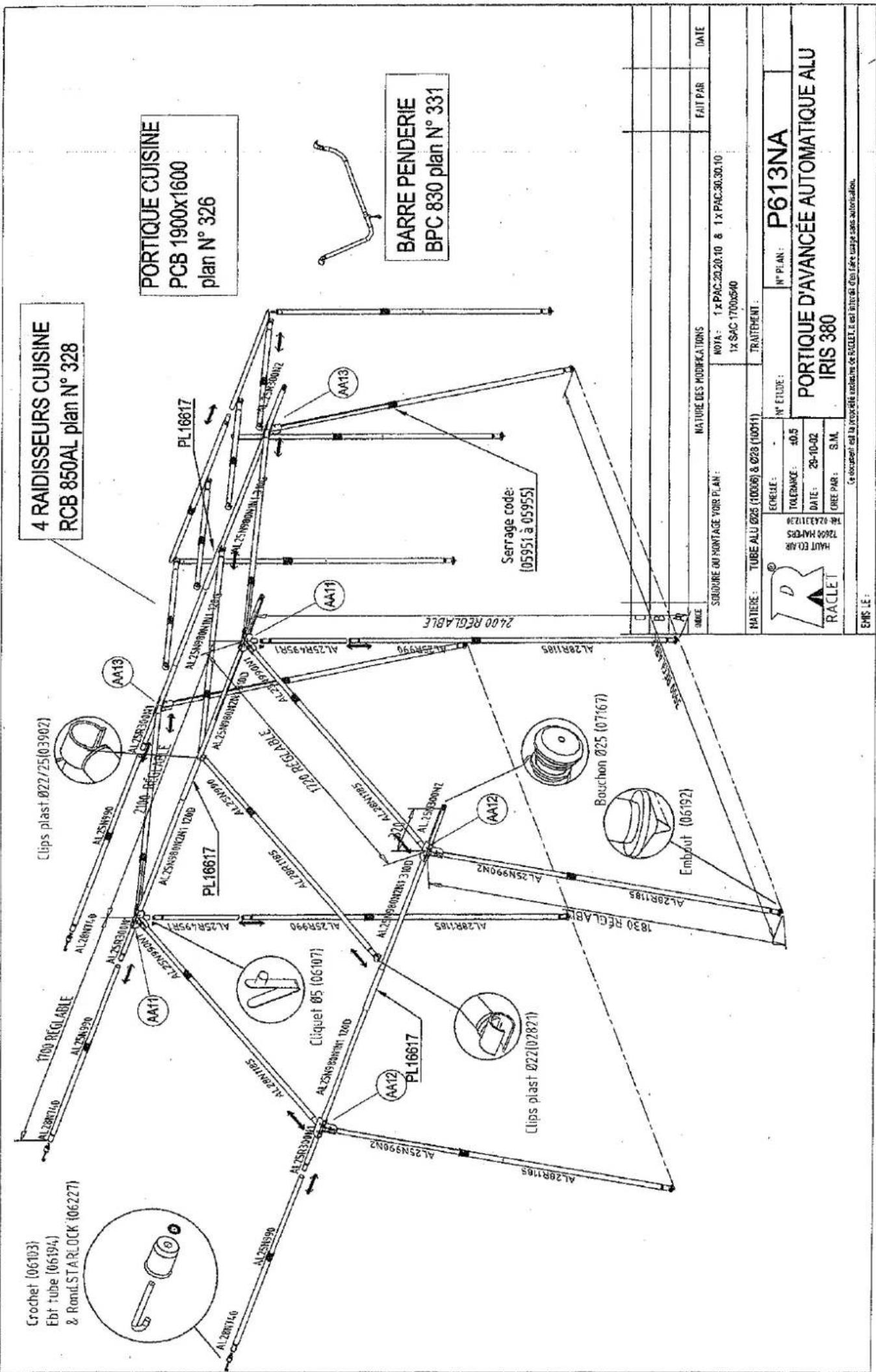

• VERSION PORTIQUE AUTOMATIQUE ALUMINIUM
- Déplier le portique en suivant les consignes au verso du pian.
- Accrocher les faîtières aux arceaux de l'armature de la remorque. (Régler au minimum les faîtières et les pieds avant).
- Sortir l'entoilage de son sac, l'étendre au sol, les fermetures à glissière de jonction face à la caravane.
- Glisser la toile sur l'armature. Fixer la toile d'auvent à la toile de caisse (pour faciliter l'accrochage de la fermeture, baisser la faîtière centrale de l'armature de caisse).
- Attacher les lacettes de maintien de la toile, régler la tension de celle-ci à l'aide des coulisses de faîtage (en ayant auparavant repositionner la faîtière centrale de l'armature de caisse). Régler la hauteur des pieds.

• VERSION ARMATURE ACIER
- Disposer au soi les différents éléments de l'armature d'auvent (suivant plan joint à l'armature).
- Sortir l'entoilage de son sac, l'étendre au sol, les fermetures à glissière de jonction face à la caravane. Fixer la toile d'auvent à la toile de la caisse.
- Glisser l'armature sous la toile. Accrocher les faîtières aux arceaux de l'armature principale de la remorque. Attacher les lacettes de maintien de la toile, régler la tension de la toile à l'aide des coulisses de faîtage. Régler la hauteur des pieds. - Fermer entièrement l'auvent et fixer l'entoillage au sol à l'aide des piquets.

IMPORTANT : Une bavette de protection est prévue pour abriter les fermetures à glissière. Vérifier qu'elle est bien positionnée. • Si votre caravane est équipée d'un vélum, suspendre celui-ci en commençant par le centre. Piqueter les retombées de murs au sol.

BON SÉJOUR I

REPLIAGE

• La toile de tente étant solidaire de l'armature et des plateaux, ne pas l'en détacher.
  1 - Démonter l'auvent, le rabattre sur le toit de la caravane, ou bien le détacher et le ranger à l'intérieur, ou au-dessus du plateau supérieur.
  2 - Déverrouiller les deux pièces coulissantes de l'armature. 3 - Basculer le plateau droit sur le sommet de la caisse, puis le gauche.
  4 - Fermer la porte et remettre la bâche.
  5 - Remonter les vérins.
  Si vous avez plié la toile humide, il est indispensable de la faire sécher et de l'aérer dès que possible (pendant une journée minimum).

ENTRETIEN

CHANGEMENT DE ROUE

• Descendre les deux vérins opposés à la roue à changer.
  • Débloquer les boulons de roue.
• Lever la remorque à l'aide du cric de votre voiture en disposant celui-ci sous le corps d'essieu ou sous le longeron.

ATTENTION : NE PAS APPLIQUER LE CRIC SUR LE PLANCHER.

• Avant de retirer la roue, descendre les deux autres vérins.
• Changer la roue, bloquer. Vérifier le serrage après quelques kilomètres.

CARROSSERIE

- Elle est en tôle acier électrozingué, traité polyester. Vous l'entretiendrez comme la carrosserie de votre voiture.

ENTOILAGE

• Ne jamais laisser la toile pliée humide plus de 24 heures.
• Les toiles coton RACLET sont traitées contre les moisissures. Ne jamais utiliser de détergent ou de dégraissant, ne jamais pulvériser d'insecticide près de la toile.

STOCKAGE

- Les caravanes pliantes toile RACLET ont un faible encombrement. Si, toutefois, vous êtes amené à stocker votre remorque à l'extérieur, nous vous conseillons de retirer la partie toile.

. Entièrement réalisé dans nos ateliers de MAMERS (Sarthe). Ce modèle a subi les contrôles les plus rigoureux à tous les stades de sa fabrication.

. Nous espérons qu'il vous donnera entière satisfaction.

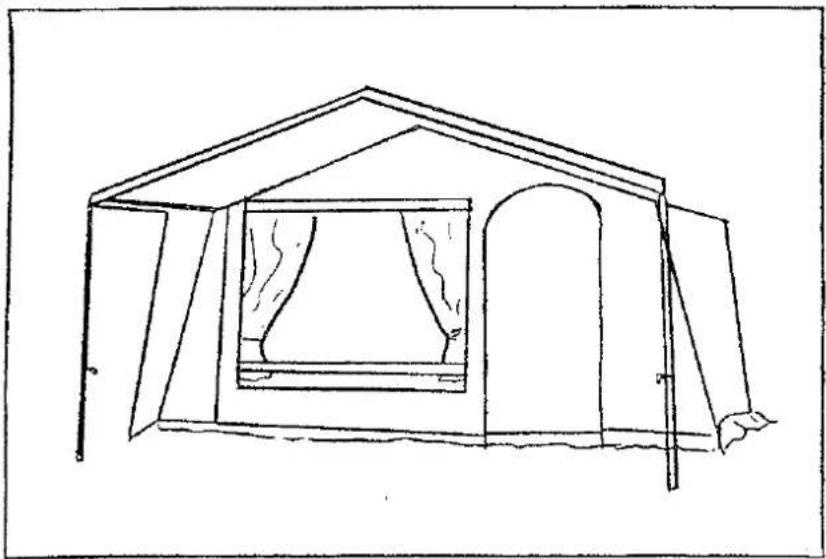

QUELQUES CONSEILS

POUR LE MONTAGE

D'UN PARE SOLEIL

. Montage du pare-soleil en complément de l'avancée.

. IMPORTANT : Glisser le raccord (2) avant d'enfiler la cas- quette de la toile sur le tube de la casquette (1)

. Insérer la pointe de la fait- ière du pare soleil (3) dans l'oeillet de celui-ci (4) et dans le trou du cavalier du raccord (2).
. Finir le montage de l'armature du pare soleil.
. Effectuer les tensions (fai- tage et sandow) de l'entoilage.

. Isoler soigneusement les parties métalliques de la toile. Laissez sécher la toile dès que possible si vous l'avez démonté humide.

R A C L E T

Pare-Soleil - Sonnendach [type 609 Corail - Jade]

Ce pare-soleil peut être monté soit en prolongement de l'auvent ou en lieu et place de l'auvent, soit, directement contre la caravane.

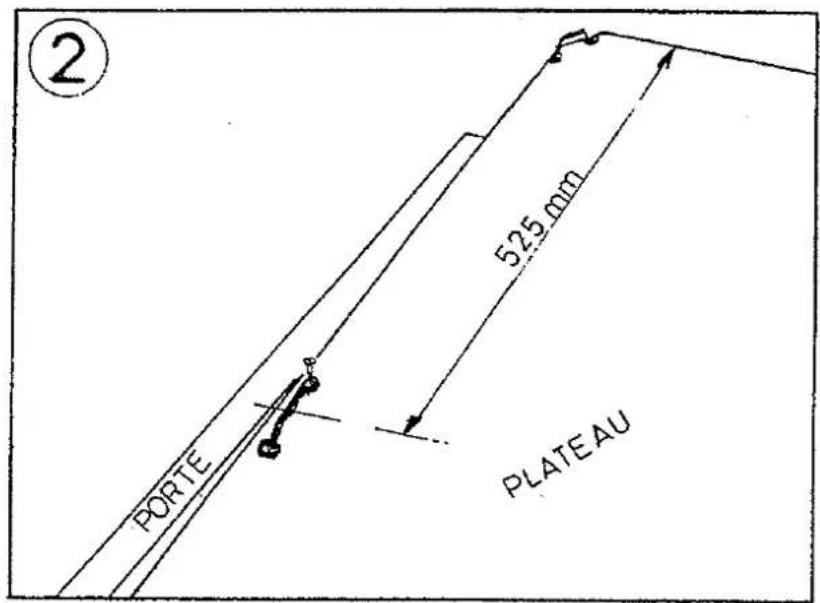

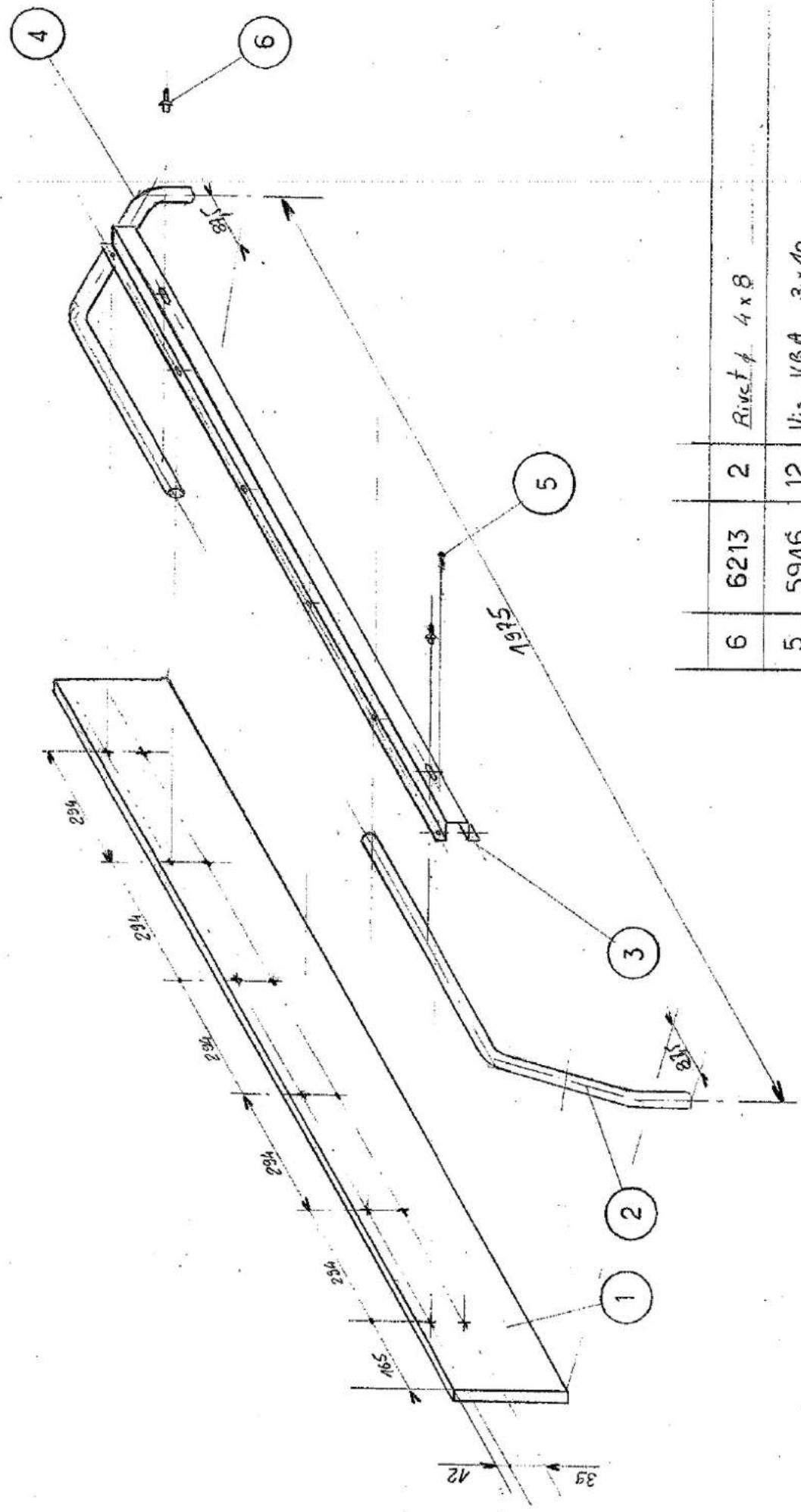

Pose système Accrochage CHAMBRE /s Plateau

Fixer comme indiqué ci contre et ci dessous, les 6 pontets SOUS le plateau à l'aide des vis fournies

CP 609

① Extrémité du plateau AV & AR
② Milieu du plateau AV&AR
③ Coté caisse AV&AR

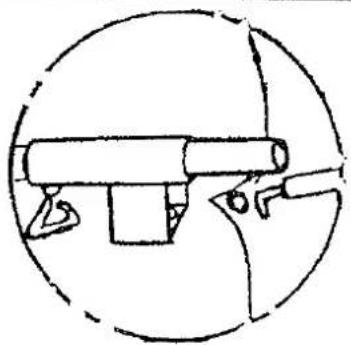

- Démonter les deux vis H.M.10 x 50 + écrous + rondelles du berceau de rangement. - Mettez vous à l'arrière de la caravane puis soulever la bache du côté droit ; les montants doivent être plus grand que sur la gauche. Procèder de la même façon pour le berceau de rangement avant (voir FIG.1) - Positionner le'berceau de rangement du côté ou la bache est soulevée -Fixer les berceau de rangement à l'aide des vis H.M.10 (FIG.2) -Basculer la caravane sur le côté.

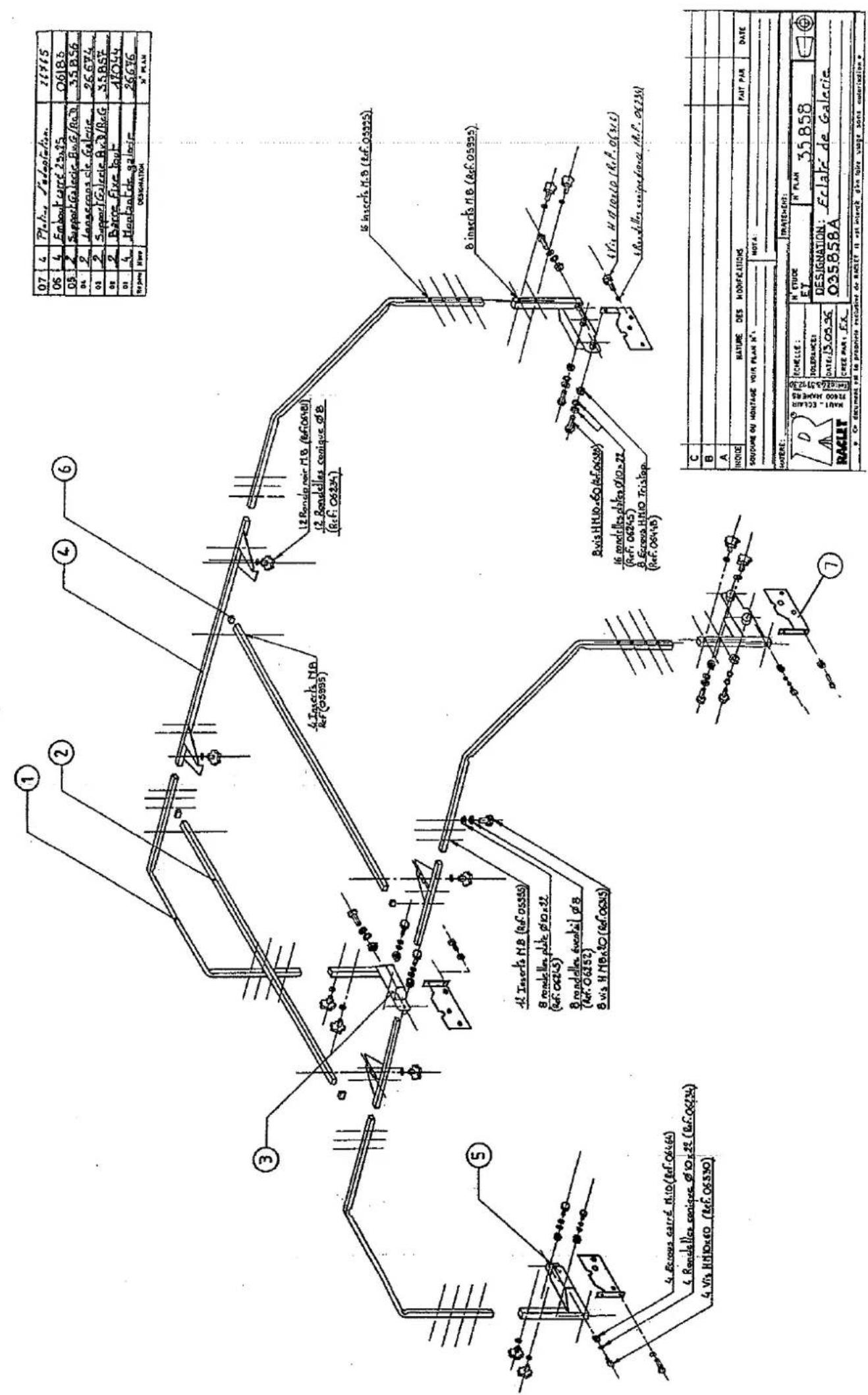

NOTA : Dans le cas ou votre caravane est équipée d'une galerie :

il est recommande de demonter le support inférieur avant et arrière de la galerie afin de positionner le berceau de rangement.

MONTAGE BERCEAU DE RANGEMENT REF.PL35866

ATTENTION : avant d'effectuer toutes opérations penser à vider votre caravane de tous objets non fixés pour éviter toute détérioration lors du basculement. Ces objets ( ex. meuble cuisine , armature de l'auvent) pourront être replacés après parcage de votre caravane . Nous vous conseillons d'effectuer ces opérations à 2 personnes

Rep.	Désignation	Réf.	Qté
1	Caisson de meuble cuisine	PL357713.CV	1
2	Etagère basse	PL16944.CV	1
3	Pied de meuble de cuisine	PL17024.CV	1
4	Porte de meuble de cuisine	PL17486.PO	1
5	Vérin rotule ∅10 M10 Lg50 Réf:VR415N	03985	4
6	Ecrou court ∅20 M10 Réf:CC021N	03984	4
7	Cavalier plastique noir pour tube ∅10	07181	4
8	Rondex noir M8x25 50H25 réf.281442500	06481	2
9	Poignée métal CAD ∅25 nickelée	03529	3
10	Support banette	PL26467.CV	2
11	Panière à linge MM Réf:15165/063 ivoire	03380	2
12	Boiserie support banette	PL16905.PO	2
13	Evier inox 370x370 Mod.910	08078	1
14	Butée caoutchouc Réf:735.1 VR.	03663	10
15	Charnière ressort 24670-001 ZN	07189	7
16	Butée caoutchouc blanc Réf46354.1	03664	10
17	Profil d'accrochage sur porte de caravane	PL35694.CV	1
18	Plan de cuisson réf:909 2 feux 420x370	08076	1
19	Dessus droit meuble cuisine	PL17471.PO	1
20	Grande butée M.C. sans grill	PL16672.CV	1
21	Dessus gauche meuble cuisine	PL17494.PO	1
22	Petite butée meuble de cuisine	PL16671.CV	1
	Tuyau plastique d'écoulement Lg700	PL16930B	1
	Embout bas mat 18/20 tube	06197	4
	Ecrou + olive + tétine	07208	1

WARNING:

_ Ce meuble est un matériel léger de cuisine:

_ Ne jamais laisser d'enfants approcher ou manipuler ce meuble (surtout lors de la cuisson)

_ Les risques d'accidents domestiques sont plus importants et favorisés en camping, donc: surveillance des enfants accrues

C
B
A
INDICE	NATURE DES MODIFICATIONS				FAIT PAR	DATE
SOUDURE OU MONTAGE VOIR PLAN:				NOTA:
MATIERE:				TRAITEMENT:
	HAUT ECLAIR 72600 MAMERS Tél: [phone]	ECHELLE:	N° ETUDE:		N° PLAN: 17484 B
		TOLERANCE: ±0.5
		DATE: 18.03.03
		CREE PAR: M.L.
Ce document est la propriété exclusive de RACLET. Il est interdit d'en faire usage sans autorisation.
EMIS LE:

Ce document est la propriété exclusive de RACLET. Il est interdit d'en faire usage sans autorisation.

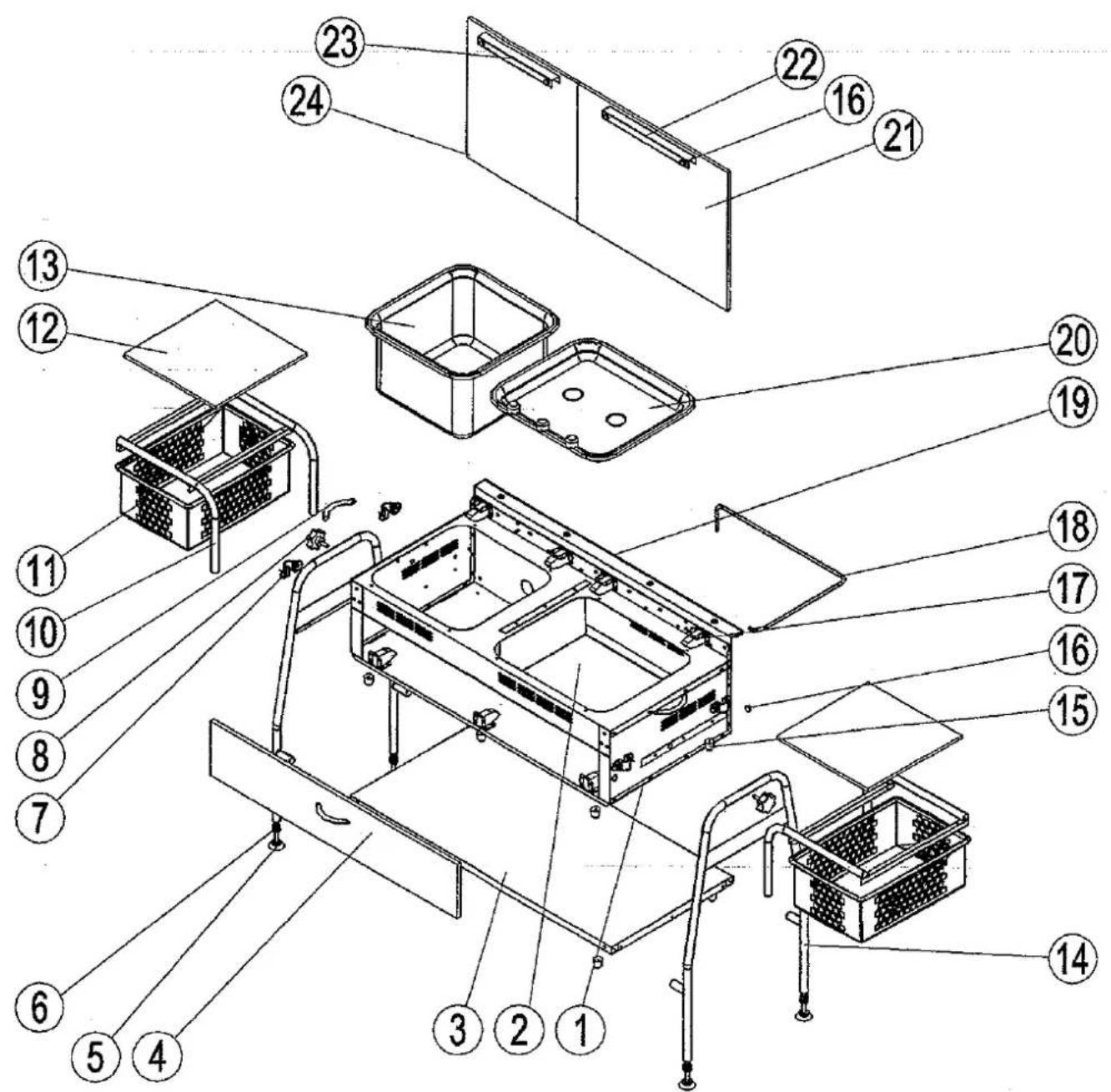

Cuisine 2 feux + Grill

Rep.	Désignation	Réf.	Qté
1	Caisson de meuble cuisine	PL357713.CV	1
2	Dessous de grill	PL35716	1
3	Etagère basse	PL16944.CV	1
4	Porte de meuble de cuisine	PL17486.PO	1
5	Vérin rotule ∅10 M10 Lg50 Réf:VR415N	03985	4
6	Ecrou court ∅20 M10 Réf:CC021N	03984	4
7	Cavalier plastique noir pour tube ∅10	07181	4
8	Rondex noir M8x25 50H25 réf.281442500	06481	2
9	Poignée métal CAD ∅25 nickelée	03529	3
10	Support banette	PL26467.CV	2
11	Panière à linge MM Réf:15165/063 ivoire	03380	2
12	Boiserie support banette	PL16905.PO	2
13	Evier inox 370x370 Mod.910	08078	1
14	Pied de meuble de cuisine	PL17024.CV	1
15	Butée caoutchouc blanc Réf46354.1	03664	10
16	Butée caoutchouc Réf:735.1 VR.	03663	10
17	Charnière ressort 24670-001 ZN	07189	7
18	Gaezrie M.C. avec grill	PL17474	1
20	Plan de cuisson réf:909 2 feux 420x370	08076	1
21	Dessus droit meuble cuisine	PL17471.PO	1
22	Grande butée M.C. sans grill	PL16672.CV	1
23	Dessus gauche meuble cuisine	PL17494.PO	1
24	Petite butée meuble de cuisine	PL16671.CV	1
	Tuyau plastique d'écoulement Lg700	PL16930B	1
	Embout bas mat 18/20 tube	06197	4
	Ecrou + olive + tétine	07208	1
	Poêle réf.700	08079	1
	Raccord bicone droit 920030	03439	1
	Vis papillon M6 tête plastique	06471	2

Rep	N PLAN	DESIGNATION
1	-	Coffre
2	16477	L d'adaptation traverse
3	26201	Chape support arrière
4	16435	Renfort intérieur arrière
5	16436	Cornière maintien réfrigérateur
6	16437	Renfort intérieur avant
7	26158	Aile support avant timon SF
8	26176	Aile support avant timon AF
9	16468	Chape support roue jockey timon avec frein

MONTAGE
TIMON DROIT Sans Frein	TIMON DROIT Avec Frein	FLÈCHE EN Y
1Fixer le repère 2 sur la traverse avant.Bloquer les boulons.2Monter le rep.3 et le rep.2 à laidedes boulons HM 12.25.		1Poser le coffre sur la flècheen V.2Mettre 1 rondelle à chaquevis(HM8.16).3Positionner l'ensemble (vis+ rondelle) dans les trous du coffre, puis de la flèche.Fixer à laide des écrousHM8.4Bloquer les écrous.
3Monter le rep.7et le support rouejockey à la place de celui-ci surle timon (boulons HM10.70).Bloquer les boulons	3Monter le rep.8 sur fixation tête-attetage(boulon HM 12,100).Bloquer lesboulons.Monter le support roue jockeydans les deux trous libres sur tête.(boulons HM 12.25)et(HM 10,70)..Bloquer les boulons.
4Poser le coffre.5Positionner les rep 4.5.6 à l'intérieur ducoffre(boulons HM 8.16) Bloquer les boulons.6Bloquer les boulons rep 2.3(HM 12 100)

N PLAN16473	ECH	DATE22.11.91
COFFRE S/ FLECHE16473

C
B
A
INDICE	NATURE DES MODIFICATIONS				FAIT PAR DATE
SOUDURE OU MONTAGE VOIR PLAN:				NOTA:
MATIERE:				TRAITEMENT:
HAUT ECLAIR 72600 MAHERS Tél [phone]		ECHELLE: 1/10	N° ETUDE:		N° PLAN: 17444.MON
		TOLERANCE: ±0.5
		DATE: 25-04-01	NOTICE DE MONTAGE COFFRE/FLÈCHE 300L
RACLET		CREE PAR: S.M.
Ce document est la propriété exclusive de RACLET. Il est interdit d'en faire usage sans autorisation.
EMIS LE:

EMIS LE :

14
13
12	1	Pied en 'u"	26568
11	1	COMPAS GAUCHE	07194
10	2	SUPPORT COMPAS	07221
09	4	Rivet TETRALOK	09585
08	1	COMPAS DROITE	07193
07	4	EMBOUT BAS DE MAT	06197
06	8	River d'h B x M	06216
05	8	Rivet TETRALOK	06603
04	8	RONDELIE d'h Large	03273
03	4	CAVALIER Pour φ2o	07181
02	1	PIED en 'I'	26152
01	1	DESSUS DE TABLE	26137
Repere	Nbre	DESIGNATION	H' PLAN

C
B
A
INDICE	NATURE DES MODIFICATIONS				FAIT PAR	DATE
SOUDURE OU MONTAGE VOIR PLAN N°:____________			NOTA:____________
MATERE:____________				TRATEMENT:____________
RACLETHAUT-ECLAIR72600 MANERS###:014311230		ECHELLE: /	N' ETUDEET		N' PLAN 26 137.2	#
		TOLERANCE: /
		DATE: 43rd 95	DESIGNATION:ECLATE TABLE POURCARAVANE PLIANTE TOILE.
		CREE PAR:

EMIS LE :

Note: monter du gauche uniquement (côte petits montants).

6	6213	2	Rivet 4 x 8
5	5946	12	Vis VBA 3 x 10
4	26100D	1	Arceau de dosseret droit
3	26136	1	Chape d' arceau de dosseret
2	26100G	1	Arceau de dosseret gauche
1	16406	1	Dosseret
Rep	N°Plan	Qté	Désignation

	N°Plan16414	Ech/	B
	Eclate DosseretCP 611
Date: 02.12.37
