Pinato Junior - Tente RACLET - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Tente de camping pour enfants
Marque	Raclet
Modèle	Pinato Junior
Capacité	1 à 2 enfants
Dimensions montée (L x l x H)	120 x 120 x 90 cm
Dimensions pliée	50 x 10 x 10 cm
Poids	1,5 kg
Matériau de la toile	Polyester 190T avec enduction PU
Matériau des arceaux	Fibre de verre
Matériau du sol	Polyéthylène imperméable
Ouverture	Porte à fermeture éclair avec moustiquaire
Aération	Fenêtre arrière avec volet
Fonctions principales	Montage rapide, démontage aisé, sac de transport inclus
Entretien et nettoyage	Nettoyage à l'eau tiède, séchage à l'air libre
Sécurité	Éloigner les flammes et allumettes, ne pas utiliser par vent fort
Pièces détachées	Arceaux de rechange disponibles sur demande
Réparabilité	Kit de réparation pour toile et arceaux disponible
Informations générales	Utilisation en extérieur uniquement, déconseillée par temps orageux

FOIRE AUX QUESTIONS - Pinato Junior RACLET

Comment monter la tente Pinato Junior ?

Montez d'abord les arceaux en fibre de verre en les insérant dans les fourreaux de la toile. Ensuite, fixez les arceaux au sol à l'aide des sardines incluses. Pour un montage facile, suivez les instructions illustrées fournies avec la tente.

La tente est-elle imperméable ?

Oui, la toile en polyester 190T avec enduction PU et le sol en polyéthylène offrent une bonne imperméabilité pour les averses légères à modérées. Évitez toutefois les conditions météorologiques extrêmes.

Quelle est la hauteur intérieure de la tente ?

La hauteur intérieure est d'environ 90 cm au centre, ce qui permet à un enfant de s'asseoir confortablement. Elle n'est pas conçue pour qu'un adulte se tienne debout.

Puis-je utiliser cette tente en montagne ?

La tente Pinato Junior est conçue pour un usage en camping de loisir, pas pour des conditions alpines. En montagne, elle peut être utilisée par beau temps, mais elle n'est pas adaptée aux vents forts ou à la neige.

Comment nettoyer la tente ?

Nettoyez la toile à l'eau tiède avec un chiffon doux et un savon doux. Ne pas utiliser de détergents agressifs. Laissez sécher complètement à l'air libre avant de la ranger.

La tente est-elle livrée avec des sardines ?

Oui, le pack comprend des sardines en métal pour fixer la tente au sol. Vérifiez le contenu de l'emballage pour vous assurer que toutes les pièces sont présentes.

Puis-je réparer une déchirure dans la toile ?

Oui, un kit de réparation pour toile est disponible. Appliquez un patch adhésif sur la zone endommagée en suivant les instructions du kit. Pour les déchirures importantes, contactez le service client.

Combien de temps faut-il pour monter la tente ?

Le montage prend environ 5 à 10 minutes une fois que vous avez pris le coup de main. Les arceaux en fibre de verre facilitent un assemblage rapide.

La tente est-elle adaptée pour un enfant de 5 ans ?

Oui, la Pinato Junior est idéale pour les enfants à partir de 3 ans. Elle offre un espace de jeu et de sieste sécurisé. Surveillez toujours les jeunes enfants lorsqu'ils utilisent la tente.

Où puis-je trouver les pièces détachées pour la tente ?

Les pièces détachées comme les arceaux de rechange sont disponibles en contactant le service client de Raclet. Consultez le site web officiel pour les coordonnées.

MODE D'EMPLOI Pinato Junior RACLET

PL16150 PL16138 PL26995 PL35871 G PL35701 03932 03888 09306 03566 PL16599 PL26271 PL35702 09143 09144 PL45401 03504 03600 PL35871 D PL45402 03621
* Blocage sur traverse arrière * Accrochage sur traverse arrière * Support de roue * Longeron gauche * 1/2 Flèche en V roue jockey * Roue jockey télescopique * Collier charnière pour roue jockey * Tôte attelage SV 60 s/2 freinée * Tige de frein ♂ 10 Lg 1640-1410 * Entretoise de flèche en V * Platine béquille flèche en V * 1/2 flèche en V * Verins Lg 400 à 30° arrière D avant G arrière G avant D * Traverse avant * Roue 500x10 * Essieu 650 kg F EAB 796 freiné * Longeron droit * Traverse arrière * Silent bloc ♂ 30 x 15

DESIGNATION PLAN

REP. N

1 2 3 4 5 6 7 8 9 12 13 14 15 16 17 18 19 20 21

NOTA : Les repères 1 - 2 - 3 - 6 - 7 sont optionnels pour certaines versions

CHASSIS CARAVANE

REF.
PL45404 PL 26731 D PL 26731 G
PL26730 PL45403 06224 03647.
DESIGNATION PLAN
Traverse arrière chassis caravane Traverse longitudinale droite Traverse longitudinale gauche
Traverse transversale Traverse avant chassis caravane Goupille bêta ♦ 2.9 Axe d'articulation
REP. N
80 81 82 83 84 85

* Poignée claquante * Eclaireur de plaque * Ensemble porte * Feu droit * Nez de marche * Panneau arrière droit * Cache arrière droit * Plancher * Ridelle droite * Entretoise de chape de plateau * Chape d'articulation arrière droite * Plateau de couchage droit * Sangle de plateau * Ensemble pied de plateau * Chape d'articulation avant droite * Passage de roue ouvert * Ridelle avant * Ridelle gauche * Chape d'articulation avant gauche * Plateau de couchage gauche * Chape d'articulation arrière gauche * Cache arrière gauche * Panneau arrière gauche * Joint gris réf : 1232040 * Feu gauche * Triangle réflectorisant

22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47

REF.

REP. N	DESIGNATION PLAN	REF.
48	* Dessus de coffre gauche	PL16891G
49	* Dessus de coffre gauche	PL16890G
50	* Charnière ref : 3363 chromée	03665
51	* Cloison arrière gauche	PL45290
52	* Cloison de coffre gauche	PL35578G
53	* Panneau de coffre gauche	PL35774G
54	* Tapie de sol	PL26443
55	* Panneau de coffre droit	PL35774D
56	* Dessus de coffre droit	PL16890D
57	* Cloison arrière droite	PL45289
58	* Cloison de coffre droit	PL35578D
59	* Dessus de coffre droit	PL16891D
60	* Anneaux brisés modèle CF série N	03633
61	* Coulisse d'arceau secondaire	PL16471
62	* Tube d'arceau droit	PL16695
63	* Arceau droit complet	PL26464
64	* Bielle	PL16174
65	* Arceau de faitière	PL16175
66	* Tube de faitière	PL16904
67	* Tube d'arceau gauche	PL16699
68	* Tube d'arceau secondaire gauche	PL16700
69	* Arceau principal	PL26463
70	* Articulation d'arrêt d'arceau	PL26339
71	* Sangle d'armature	PL16723

clignotant gauche
feu de brouillard
masse
clignotant droit
feu stop
feu rouge gauche
① Jaune
② Bleu
③ Blanc
④ Vert
⑤ Marron
⑥ Rouge
⑦ Noir

feu rouge droite-plaque

SHEMA BRANCHEMENT

RANGEMENT CARAVANE UP TWO.

ATTENTION : AVANT TOUTES OPERATIONS PENSER A :

• vider votre caravane de tous objets non fixés pour éviter toute détérioration lors du basculement. Les objets (ex: meuble cuisine, armature de l'auvent) pourront être replacés après parcage de votre caravane.
• déconnecter le faisceau électrique situé à l'arrière gauche de la caravane (sous le plancher).

Nous vous conseillons d'effectuer ces opérations à deux personnes,

1/ Placer le côté droit de la caravane à une distance de 1 m d'un mûr ou de tous autres objets.

Débächer le montant arrière droit et avant droit (ôter le Sandow des boutons bâches si besoin). (fig 2)

Dévisser la vis M10x16 + rondelle du berceau de rangement (rep 3) afin de pouvoir l'insérer dans les montants débâchés (fig 2).

3/ A l'aide de la manivelle :

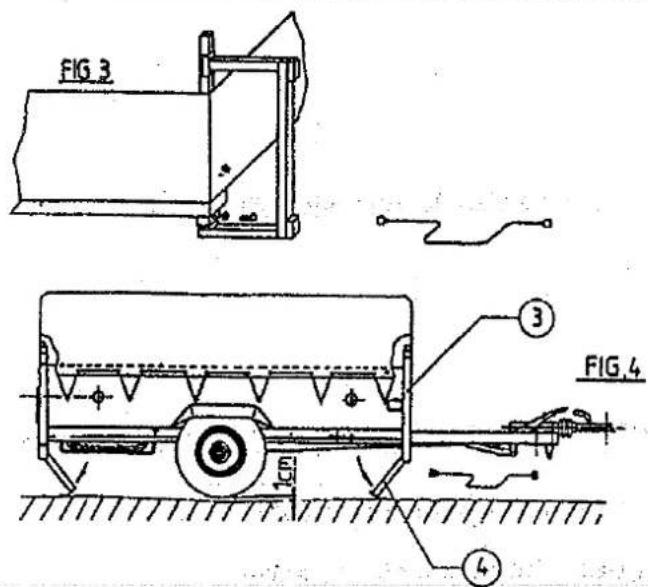

• revisser la vis M10x16 + rondelle (fig 3).
• descendre les 4 vérins (rep 4) de façon à stabiliser la caravane en position horizontale et à décoller les deux roues de 1 cm du sol (fig 4).

4/ Retirer l'axe d'articulation avant et arrière du coté gauche uniquement. Pour cela ôter la goupille située sous la caravane (fig 5).

5/ Basculer la caravane sur le côté (fig 6).

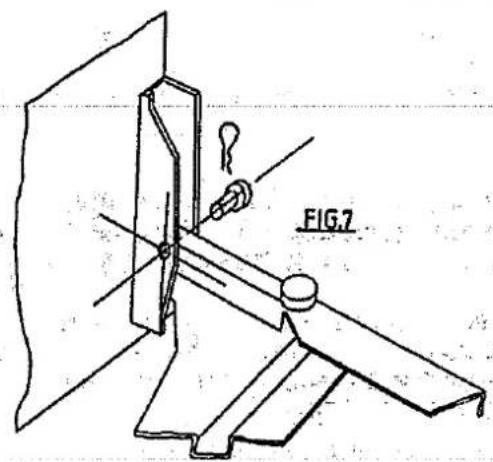

6/ Retirer les deux axes du côté droit de la caravane (fig 7).

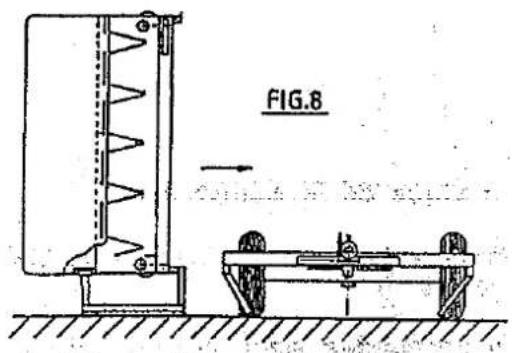

7/Extraire le chassis (fig 8).

8/ Pour reposer la caravane sur le chassis procéder en sens inverse.

NOTA : Dans le cas ou votre caravane est équipée d'une galerie, il est impératif de démonter le support inférieur avant et arrière de la galerie afin de positionner le berceau de rangement.

5ac : 1700 × 540~T : formula 6Pc : 38.32.88

VERROUILLAGE DE LA FAITIERE PAR CLIQUET.
AU REPLIAGE DEVERROUILLAGE DE LA FAITIERE CENTRALE PAR CLIQUET.

1) - Tenir l'armature automatique verticalement par rapport au sol (les articulations jaunes en haut et les blanches en bas). Ecarter les 2 articulations jaunes l'une de l'autre jusqu'à ce que la faitière soit horizontale, puis coulisser la glissière sur les pièces plastiques pour verrouiller. Procéder de la même façon pour les articulations blanches;
2) - Déployer les deux éléments ainsi formés.
3) - Déverrouiller les faitières arrières ainsi que les tubes de casquette, en appuyant sur les cliquets. Les bloquer à l'horizontal à l'aide de ceux-ci.
4) - Débloquer les pieds et les amener en position
5) - Ajuster l'armature sur la caravane en utilisant les différents colliers de réglage.
6) - Pour le repliage de l'armature procéder en sens inverse.

Vous venez d'acquérir une caravane pliante toile, entièrement conçue et réalisée dans nos atellers de Mamers (France).

Ce modèle a subi un contrôle rigoureux à tous les stades de sa fabrication.

Afin qu'il vous donne entière satisfaction et vous permette de passer d'agréables moments de détente, nous vous conseillons de lire attentivement cette notice.

AVANT DE PRENDRE LA ROUTE

VÉRIFIER

• La pression des pneumatiques (la norme à respecter figure sur le côté de la caisse).
- Le serrage des boulons de roues ; le couple de serrage sera contrôlé après un parcours de 25 à 40 km, puis après 100 km, ensuite périodiquement.
• Le fonctionnement des feux de signalisation.
- Le chargement de la remorque. Ne pas dépasser le poids total en charge autorisé. Bien répartir la charge, (force d'appui d'environ 20 kg sur la tête d'attelage).
- Le bon emboîtement de la tête d'attelage sur la boule de traction de votre voiture.

SUR LA ROUTE

• GARDEZ suffisamment de DISTANCE avec le véhicule qui vous précède.

- Lors des DÉPASSEMENTS, n'oubliez pas, avant de vous rabattre, que votre véhicule se prolonge de la longueur hors tout de la caravane pliante.

BONNE ROUTE !

MONTAGE

1 - Dételer et amener la remorque en position.
2 - A l'aide de la maniveille, descendre les vérins de façon à stabiliser la remorque en position horizontale. Sur un terrain meuble, prévoir des cales sous les semelles.
3 - Oter la bâche. Déployée sous un des plateaux, elle vous permettra d'aménager un rangement étanche.
4 - Ouverture des plateaux de couchage.

DÉPLIAGE AUTOMATIQUE

Faire pivoter le plateau gauche, ensuite le plateau droit. Les plateaux se posent sur des pieds télécopiques, assurant le réglage d'horizontabilité des couchages. Régler ceux-ci, si nécessaire.
La toile de la tente est solidaire des deux plateaux ; elle se déploie automatiquement sur l'armature.
5 - Monter au centre de la caravane, et pousser de bas en haut l'arceau de faîtage : il se verrouille automatiquement.
Les pièces coulissantes (têtes boules noires) vous permettent un réglage rapide.
6 : Fermer la porte de l'entoilage et fixer celui-ci au sol à l'aide des piquets, en commençant par le côté du plateau déplié en premier.
Les couchages sont prêts pour une courte étape !

MONTAGE DE L'AUVENT

• VERSION PORTIQUE AUTOMATIQUE ALUMINIUM
- Dépiler le portique en suivant les consignes au verso du plan.
- Accrocher les faitières aux arceaux de l'armature de la remorque. (Régler au minimum les faitières et les pieds avant).
- Sortir l'entollage de son sac, l'étendre au soi, les fermetures à glissière de jonction face à la caravane.
- Glisser la toile sur l'armature. Fixer la toile d'auvent à la toile de caisse (pour faciliter l'accrochage de la fermeture, baisser la faîtière centrale de l'armature de caisse).
- Attacher les lacettes de maintien de la toile, régler la tension de celle-ci à l'aide des coulisses de faitage (en ayant auparavant repositionner la faîtière centrale de l'armature de caisse). Régler la hauteur des pieds.

• VERSION ARMATURE ACIER
- Disposer au sol les différents éléments de l'armature d'auvent (suivant plan joint à l'armature).
- Sortir l'entoilage de son sac, l'étendre au sol, les fermetures à glissière de jonction face à la caravane. Fixer la toile d'auvent à la toile de la caisse.
- Glisser l'armature sous la toile. Accrocher les faîtières aux arceaux de l'armature principale de la remorque. Attacher les lacettes de maintien de la toile, régler la tension de la toile à l'aide des coulisses de faîtage. Régler la hauteur des pieds.
- Fermer entièrement l'auvent et fixer l'entoilage au sol à l'aide des piquets.

IMPORTANT : Une bavette de protection est prévue pour abriter les fermetures à glissière. Vérifier qu'elle est bien positionnée.
- Si votre caravane est équipée d'un vélum, suspendre celui-ci en commençant par le centre. Piqueter les retombées de murs au sol.

BON SÉJOUR !

REPLIAGE

• La toile de tente étant solidaire de l'armature et des plateaux, ne pas l'en détacher.
  1 - Démonter l'auvent, le rabattre sur le toit de la caravane, ou bien le détacher et le ranger à l'intérieur, ou au-dessus du plateau supérieur.
  2 - Déverrouiller les deux pièces coulissantes de l'armature. 3 - Basculer le plateau droit sur le sommet de la caisse, puis le gauche.
  4 - Fermer la porte et remettre la bâche.
  5 - Remonter les vérins.
  Si vous avez plié la toile humide, il est indispensable de la faire sécher et de l'aérer dès que possible (pendant une journée minimum).

ENTRETIEN

CHANGEMENT DE ROUE

• Descendre les deux vérins opposés à la roue à changer.
  • Débloquer les boulons de roue.
• Lever la remorque à l'aide du cric de votre voiture en disposant celui-ci sous le corps d'essieu ou sous le longeron.

ATTENTION : NE PAS APPLIQUER LE CRIC SUR LE PLANCHER.

- Avant de retirer la roue, descendre les deux autres vérins.

- Changer la roue, bloquer. Vérifier le serrage après quelques kilomètres.

CARROSSERIE

- Elle est en tôle acier électrozingué, traité polyester. Vous l'entretiendrez comme la carrosserie de votre voiture.

ENTOILAGE

• Ne jamais laisser la toile pliée humide plus de 24 heures.
• Les toiles coton RACLET sont traitées contre les moisissures. Ne jamais utiliser de détergent ou de dégraissant, ne jamais pulvériser d'insecticide près de la toile.

STOCKAGE

- Les caravanes pliantes toile RACLET ont un faible encombrement. Si, toutefois, vous êtes amené à stocker votre remorque à l'extérieur, nous vous conseillons de retirer la partie toile.
