Type de produit	Appareil de musculation pour pectoraux (Chest Press)
Marque	CYBEX INTERNATIONAL
Modèle	16080 CHEST PRESS
Catégorie	Équipement de fitness
Dimensions (L x l x H)	150 cm x 127 cm x 132 cm (59 po x 50 po x 52 po)
Poids	87 kg (192 lb)
Usage prévu	Favoriser la forme physique générale, usage commercial
Muscles sollicités	Grands pectoraux, deltoïde antérieur, triceps
Alimentation	Aucune (appareil manuel)
Réglages disponibles	Hauteur de siège, position des poignées, charge de poids (répartition uniforme)
Matériaux	Cadre en acier, revêtements en vinyle ou similicuir, pièces chromées
Sécurité	Ancrage au sol obligatoire, autocollants d'avertissement, espace de dégagement de 1 m
Entretien quotidien	Nettoyage des revêtements, inspection visuelle
Entretien hebdomadaire	Vérification et serrage des écrous et boulons, vérification des étiquettes
Nettoyage du cadre	Solution douce d'eau chaude et savon pour voiture, éviter produits acides ou chlorés
Nettoyage du chrome	Produit à polir le chrome puis cire pour véhicule
Pièces détachées	Commandables via le service client (numéro de série requis)
Garantie	Garantie constructeur, contacter le distributeur Cybex agréé
Service client	Téléphone : 888 462 9239 (US) / [phone] (hors US), email : [e-mail]

FOIRE AUX QUESTIONS - 16080 CHEST PRESS CYBEX INTERNATIONAL

Quels outils sont nécessaires pour assembler le Chest Press 16080 ?

Les outils requis sont un maillet en caoutchouc et un tournevis à tête plate.

Faut-il retirer les patins d'expédition avant utilisation ?

Oui, il est impératif de retirer les patins d'expédition en plastique situés sous les pieds avant la mise en service. Le non-retrait peut nuire à la stabilité de l'appareil et annuler la garantie du châssis.

Comment ancrer l'appareil au sol ?

Fixez solidement la machine au sol via les trous d'ancrage prévus, en utilisant une boulonnerie d'une capacité d'élasticité minimale de 500 lb (boulons 3/8 po de qualité 2 ou supérieure). Consultez un entrepreneur professionnel si nécessaire.

Quelle est la procédure de nettoyage recommandée ?

Pour le cadre, utilisez une solution douce d'eau chaude et de savon pour voiture. Pour les parties chromées, utilisez un produit à polir le chrome puis une cire pour véhicule. Évitez les produits acides, chlorés ou abrasifs.

À quelle fréquence dois-je inspecter les écrous et boulons ?

Une inspection hebdomadaire de tous les écrous et boulons est recommandée. Serrez-les si nécessaire.

Comment régler la hauteur du siège ?

Réglez la hauteur du siège de sorte que les poignées vous arrivent à mi-poitrine.

Puis-je utiliser l'appareil si un autocollant d'avertissement est endommagé ?

Non, remplacez immédiatement toute information de sécurité (autocollant, étiquette) si elle est abîmée ou illisible.

Comment commander des pièces de rechange ?

Contactez le service client Cybex par fax au 508 533 5183, par téléphone au 888 462 9239 (US) ou [phone] (hors US), ou par email à [e-mail]. Ayez à disposition le numéro de série et le nom du produit.

Que faire en cas de dommage caché lors du transport ?

Signalez les dommages non apparents au transporteur dans les 10 jours suivant la livraison. Conservez tous les emballages pour inspection.

Est-il obligatoire d'ancrer l'appareil au sol dans un usage commercial ?

Oui, Cybex recommande de fixer chaque équipement au sol à l'aide des trous d'ancrage pour garantir la stabilité et la sécurité des utilisateurs.

MODE D'EMPLOI 16080 CHEST PRESS CYBEX INTERNATIONAL

Manuel de la propriété et de l'entretien

Systèmes pour la force

Réf. 16080-999-2 B

Manuel de la propriété et de l'entretien

Systèmes pour la force

Réf. 16080-999-2 B

Cybex® et le logo Cybex® sont des marques déposées de Cybex International, Inc.

CLAUSE DE NON-RESPONSABILITE : Cybex International, Inc. ne fait aucune déclaration et n'offre aucune garantie quant au contenu de ce manuel. Nous nous réservons le droit de réviser ce document à tout moment et de faire des modifications du produit décrit dans ce document, sans préavis ni obligation d'avertir quiconque de telles révisions ou modifications.

1 Sécurité

Sécurité 1

Autocollants avertissement/mise en garde.. 3

Activités régulières de maintenance 4

2 Exercices

Usage prévu 4

3 Service clientèle

Pour contacter le service à la clientèle 5

Commande de pièces 5

Autorisation de retour de l'article (RMA) 6

4 Assemblage

Outils requis 7

5 Maintenance

Procédures quotidiennes 8

Procédures hebdomadaires 8

6 Service

Listes de pièces. 10

Diagramme avec vue éclatée. 11

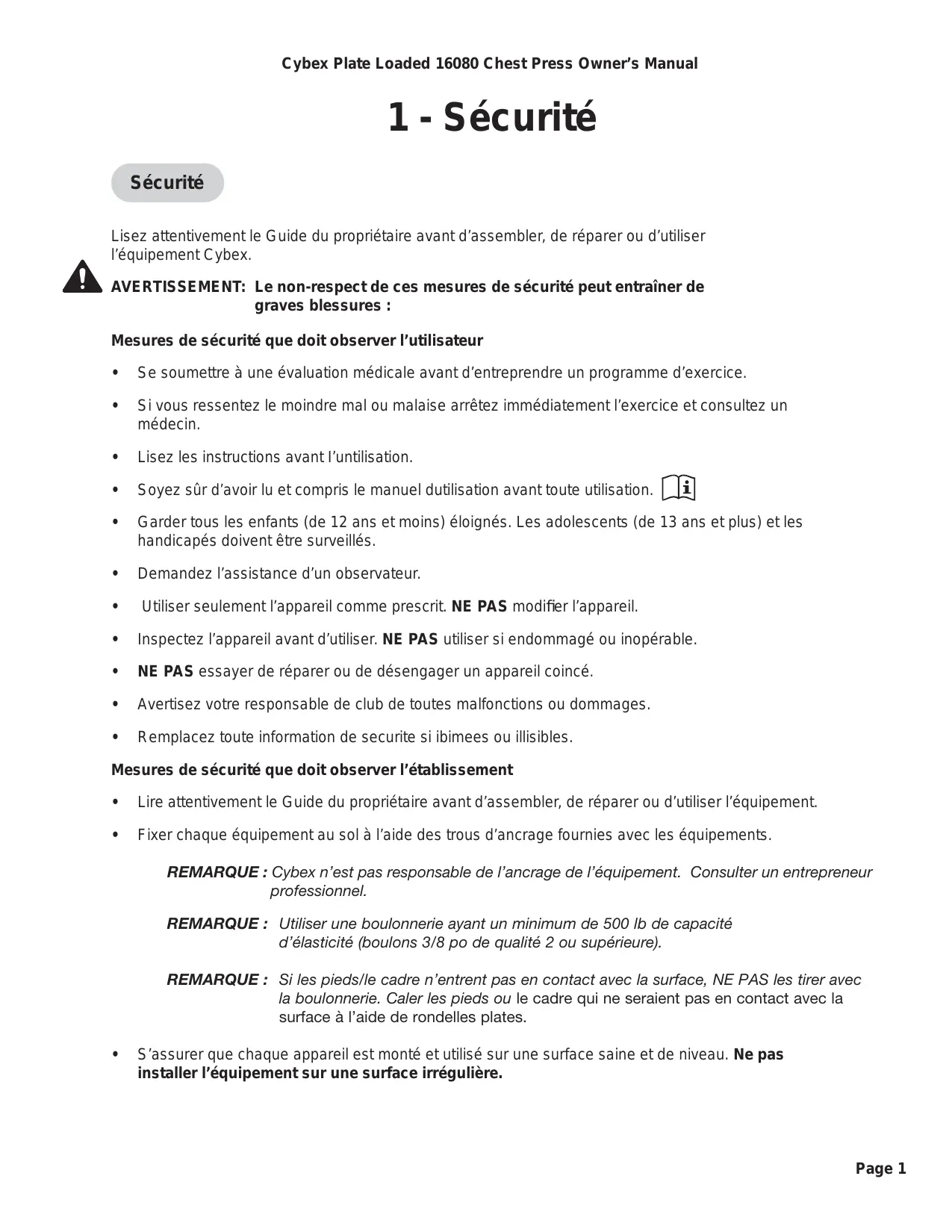

Sécurité

Lisez attentivement le Guide du propriétaire avant d'assembler, de réparer ou d'utiliser l'équipement Cybex.

Mesures de sécurité que doit observer l'utilisateur

Se soumettre à une évaluation médicale avant d'entreprendre un programme d'exercice. Si vous ressentez le moindre mal ou malaise, arrêtez immédiatement l'exercice et consultez un médecin. - Lisez les instructions avant l'utilisation. - Soyez sûr d'avoir lu et compris le manuel d'utilisation avant toute utilisation. Garder tous les enfants (de 12 ans et moins) éloignés. Les adolescents (de 13 ans et plus) et les handicapés doivent être surveillés. - Demandez l'assistance d'un observateur. Utiliser seulement l'appareil comme prescrit. NE PAS modifier l'appareil. - Inspectez l'appareil avant d'utiliser. NE PAS utiliser si endommagé ou inopérable. - NE PAS essayer de réparer ou de désengager un appareil coincé. - Avertissez votre responsable de club de toutes malfonctions ou dommages. - Remplacez toute information de sécurité si abîmées ou illisibles.

Mesures de sécurité que doit observer l'établissement

Lire attentivement le Guide du propriétaire avant d'assembler, de réparer ou d'utiliser l'équipement. Fixer chaque équipement au sol à l'aide des trous d'ancrage fournis avec les équipements.

REMARQUE: Cybex n'est pas responsable de l'ancrage de l'équipement. Consulter un entrepreneur professionnel.

REMARQUE: Utiliser une boulonnerie ayant un minimum de 500 lb de capacité d'élasticité (boulons 3/8 po de qualité 2 ou supérieure).

REMARQUE: Si les pieds/le cadre n'entrent pas en contact avec la surface, NE PAS les tirer avec la boulonnerie. Caler les pieds ou le cadre qui ne seraient pas en contact avec la surface à l'aide de rondelles plates.

• S'assurer que chaque appareil est monté et utilisé sur une surface stable et de niveau. Ne pas installer l'équipement sur une surface irrégulière.

S'assurer que tous les utilisateurs sont correctement formés au bon usage de l'équipement. - S'assurer qu'il y a suffisamment d'espace pour accéder à l'équipement et l'utiliser en toute sécurité. Lorsque cet équipement est utilisé, un dégagement de 3 pi (1 m) est nécessaire tout autour de l'appareil pour assurer l'accès, le fonctionnement et le passage en toute sécurité. Effectuer les vérifications de maintenance de routine sur cet appareil. De plus, accorder une attention particulière aux zones plus susceptibles de s'user. - Remplacer immédiatement les composants usés ou endommagés. S'il est impossible de remplacer immédiatement les composants usés ou endommagés, mettre l'appareil hors service jusqu'à ce qu'il soit réparé.

REMARQUE : Il incombe à l'utilisateur/propriétaire ou au technicien de l'installation de s'assurer que la maintenance est effectuée régulièrement.

Autocollants d'avis et de mise en garde

Les autocollants d'advertissement indiquent une situation potentiellement dangereuse qui, si elle n'est pas évitée, pourrait entraîner des blessures graves, voir mortelles.

Les autocollants de mise en garde signalent une situation potentiellement dangereuse qui, si elle n'est pas évitée, risque d'entraîner des blessures mineures ou moyennement graves.

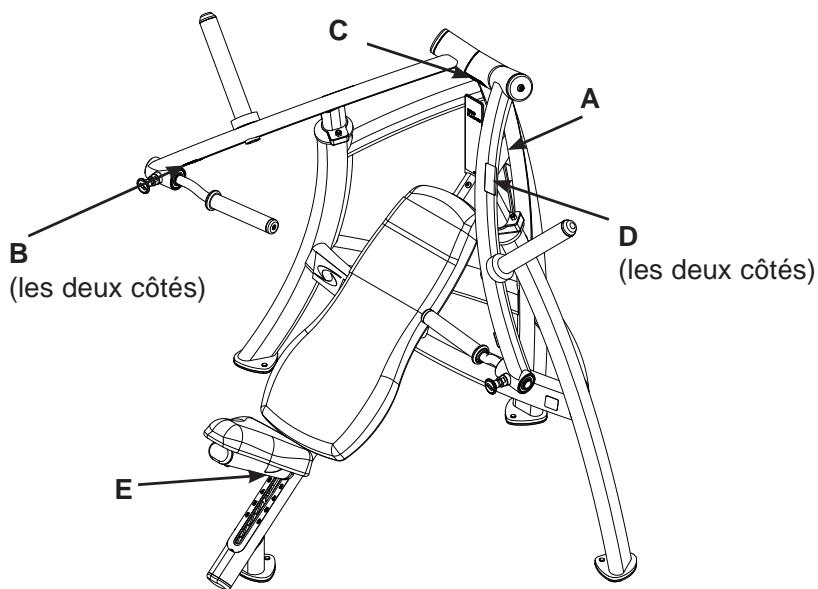

Les autocollants d'avertissement et de mise en garde sont illustrés sur cette page.

Avertissement

DES BLESSURES

SERIEUSES POURRAIENT

SURVENIR SICES

PRECAUTIONS NE SONT

PAS SUIVIES.

1. Se soumettre à une évaluation médicale avant d'entreprendre un

Un programme d'exercice.

1. Si vous ressentez le moindre mal ou malaise, arrêtez immédiatement l'exercice et consultez un.
2. Lisez les instructions avant l'utilisation
3. Soyez sûr d'avoir lu et compris le manuel d'utilisation avant toute utilisation.
4. Garder tous les enfants (de 12 ans et moins) éloignés. Les adolescents (de 13 ans et plus) et les handicapés doivent être surveillés.
5. Demandez l'assistance d'un observateur.
6. Éloignez le corps et tout vêtement de toutes pièces mobiles.
7. Utiliser seulement l'appareil comme prescrit, NE PAS modifier l'appareil.
8. Inspectez l'appareil avant d'utiliser. NE PAS utiliser si endommagé ou inoperable.
9. NE PAS essayer de réparer ou de désengager un appareil coincé.
10. Avertissez votre responsable de club de toutes malfonctions ou dommages.
11. Remplacez toute information de sécurité si abîmées ou illisibles.

5220-364-2 A

Chest Press - 16080

Description

A. Étiquette d'avertissement............5220-364-2 B. Autocollant de mise en garde......8500-025-2 C. Autocollant de mise en garde......4000Y316-2 D. Étiquette d'avertissement1....5220-337-2 E. Autocollant de mise en garde.....4520-362-2

Le siège pourrait tomber s'il n'est pas bien fixé.

Vérifiez si le siège est bien fixé avant l'exercice afin d'éviter les blessures. 4530-362-3A

Des blessures corporelles pourraient survenir,

Ne pas s'approcher des pièces mobilières afin d'éviter les blessures.

4000Y316-2D

L'appareil pourrait basculer si le poids qu'il supporte est inégalement réparti.

Chargez et déchargez les plaques de poids en les répartissant uniformément pour éviter les blessures. 5220-337-2A

Activités de maintenance régulières

Des activités de maintenance préventive doivent être exécutées pour maintenir le fonctionnement normal de cet équipement. Il est recommandé de tenir un journal de toutes les interventions de maintenance pour demeurer informé de toutes ces activités.

AVERTISSEMENT : L'équipement dont certains composants sont usés ou endommagés doit être mis hors service jusqu'à ce que les réparations soient effectuées. La non-observation de cette recommandation peut entraîner des blessures.

Quotidiennement

1. Nettoyez les revêtements.

Hebdomadairement

1. Inspectez tous les écrous et boulons pour déceler tout desserrage éventuel. Serrez au besoin.
2. Vérifiez l'équipement afin de déceler les poignées et les étiquettes usées. Remplacez immédiatement toutes les pièces usées.

Usage prévu

Cette machine vise à favoriser ou à améliorer la forme physique générale et la pratique des exercices physiques. Elle est destinée à un usage commercial.

Lire et prendre connaissance de toutes les instructions et avertissements avant d'utiliser cet appareil. Référer au chapitre 1, Sécurité dans le manuel du contrôle ou consulter le personnel sur place.

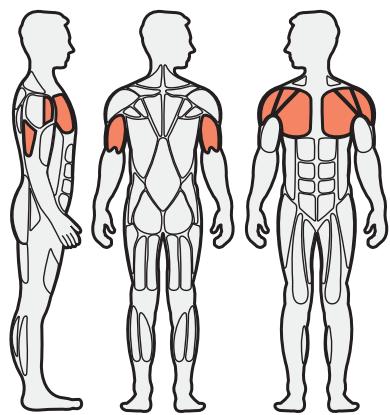

MUSCLES SOLLICITES Grands pectoraux, deltoïde antérieur, triceps

REMARQUE: Exercices effectués: Flexion des épaules, extension des coudes

REMARQUE: Ne tournez pas le bouton lorsque la pile de poids est en hauteur.

Réglement

1. Chargez en répartissant uniformément le poids, selon la résistance souhaitée.
2. Reglez la hauteur du siège de sorte que les poignées vous arrivent à mi-poitrine.
3. Reglez les poignées à la position souhaitée.

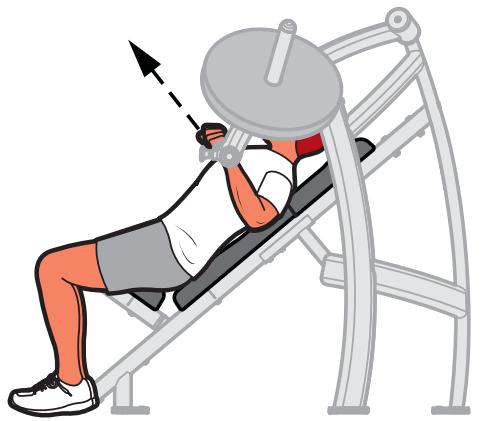

Movement

1. Poussez les poignées vers l'avant jusqu'à ce que vos bras soient complètement tendus.

Pour contacter le service à la clientèle

Heures ouvrables de notre service téléphonique : de 8 h 30 à 18 h (heure normale de l'Est) du lundi au vendredi.

Les clients de Cybex résidents aux États-Unis peuvent contacter le Service à la clientèle Cybex en composant le 888 462 9239.

Les clients Cybex habitant hors des États-Unis peuvent contacter le service à la clientèle Cybex par téléphone au [phone] ou par fax au [phone].

Informez-vous en consultant notre site Web, www.cybexintl.com, ou contactez-nous par e-mail à [e-mail].

Commande de pièces

Faxez vos commandes au 508 533 5183. Pour parler à un représentant du Service à la clientèle, composez le 888 462 9239 (pour les clients résidant aux États-Unis) ou le 508 533 4300 (pour les clients résidant hors des États-Unis). Vous pouvez aussi nous contacter par e-mail à [e-mail]

Si vous avez les renseignements suivants à portée de main lorsque vous nous contactez, nos représentants Cybex pourront mieux vous servir.

• Numéro de série de l'unité Nom du produit

Le numéro de série de l'unité et le nom du produit figurent sur l'autocollant du numéro de série. Reportez-vous au chapitre 6 pour repérer l'emplacement exact de cet autocollant.

Description de la pièce - Numéro de la pièce

Les descriptions et les numéros des pièces sont fournis au chapitre 6 de ce guide.

• Adresse d'expédition
• Nom de la personne-ressource

En plus de votre adresse d'expédition et du nom de la personne-ressource, votre numéro de compte est également utile, bien qu'il ne soit pas obligatoire.

Autorisation de marchandise (ARM)

Le système d'Autorisation de return de marchandise (ARM) décrit les procédures à suivre lorsque vous renvoyez du matériel aux fins de remplacement, de réparation ou d'obtention d'un avoir. Ce système permet de s'assurer que le matériel renvoyé est correctement traité et analysé. Suivez rigoureusement les procédures suivantes.

Pour toutes questions concernant la garantie, contactez notre distributeur Cybex autorisé. Votre distributeur Cybex vous demandera, le cas échéant, une ARM de Cybex. En aucun cas, les pièces ou l'équipement défectueux ne seront acceptés par Cybex sans l'ARM appropriée ou sans une étiquette de Service de retard automatisé (SRA).

1. Pour tout article défectueux, contactez l'assistance téléphonique du service à la clientèle indiqué ci-haut.
2. Fournissez au technicien une description détaillée du problème que vous éprouvez ou du défaut de l'article que vous souhaitez renvoyer.
3. Fournissez le numéro de modèle et de série de votre équipement Cybex.
4. À la discréction de Cybex, le technicien peut vous demander de renvoyer le(s) pièce(s) défectueuses à Cybex afin de les évaluer aux fins de réparation ou de remplacement. Le technicien vous attribuera un numéro d'ARM et vous enverra une étiquette de SRA. L'étiquette de SRA et le numéro d'ARM doivent visiblement figurer sur l'extérieur du paquet contenant le(s) articles(s) renvoyés. Dans le paquet contenant le(s) pièce(s), joignez la description du problème, le numéro de série de l'équipement et le nom et l'adresse du propriétaire.
5. Envoyez le paquet à Cybex par UPS

REMARQUE : La marchandise renvoyée sans numéro d'ARM indiqué sur l'extérieur du paquet ou les envois contre remboursement ne seront pas acceptés par le service de réception de Cybex.

Pièces endommagées

Le matériel endommagé pendant le transport ne devrait pas être renvoyé aux fins d'obtention d'un avoir. La responsabilité de ces dommages incombe au transporteur (UPS, Federal Express, entreprise de camionnage, etc.).

Dommages apparents - Sur réception de votre colis, vérifiez minutieusement tous les articles. Tous les dommages décelés lors d'une inspection visuelle doivent être notés sur la facture de fret et signés par le préposé du transporteur. La non-observation de cette consigne entraînera le refus des transporteurs d'honorer votre réclamation. Le transporteur doit vous fournir tous les formulaires à remplir pour ce type de réclamation.

Dommages dissimulés - Les dommages non apparents lors d'une inspection visuelle à la livraison mais constatés ultérieurement doivent être signalés au transporter dès que possible. Lors de la constatation des dommages, il est nécessaire d'adresser au transporter, par écrit ou par téléphone, une demande d'inspection des articles dans les dix jours qui suivent la date de livraison. Conservez tous les contenants et le matériel d'emballage car ils seront requis lors du processus d'inspection. Le transporter fournira un rapport d'inspection et les formulaires nécessaires pour présenter une demande d'indemnisation pour dommage non apparent. Les demandes d'indemnisation pour dommages non apparents relevant de la responsabilité du transporter.

Outils requis

• Maillet en caoutchouc
• Tournevis à tête plate

REMARQUE: Il incombe au propriétaire de l'établissement ou de l'équipement de s'assurer qu'un espace suffisant est maintenu autour de chaque appareil pour autoriser l'utilisation et le passage en toute sécurité.

REMARQUE: Reportez-vous aux diagrammes de référence du chapitre 6

1. Assurez-vous de lire attentivement et de bien comprendre toutes les instructions avant d'entreprendre une quelconque procédure figurant sur cette feuille.
2. Vérifiez si vous avez reçu la configuration appropriée.

Vérifiez si vous avez reçu l'appareil dans la couleur que vous avez commandée. Vérifiez si vous avez reçu le guide du propriétaire approprié. Vérifiez si vous avez reçu la feuille de garantie.

1. Vérifiez si vous avez reçu la feuille de garantie.

A. Notez les dimensions de l'appareil :

Poids de l'appareil : 192 Ib. Dimensions : 59 po Larg. x 50 po L x 52 po H

Poids de l'appareil : 87 kg. Dimensions : 150 cm Larg. x 127cm L x 132 cm H

B. Retirez avec précaution l'emballage moulant qui fixe les pieds en caoutchouc et la plaque.

1. Enlevez les patins.

REMARQUE: Des patins d'expédition en plastique sont utilisés sur les appareils Cybex d'entraînement de la force musculaire afin de protéger la base des appareils pendant le transport. Ces patins doivent être retirés avant de mettre l'appareil en service car ils pourraient nuire à la stabilité de l'appareil.

AVERTISSEMENT: Le fait de ne pas retirer les patins d'expédition avant de mettre l'appareil en service pourrait nuire à la stabilité de l'appareil et par conséquent, entraîner un risque de blessure ou d'endommagement du produit.

REMARQUE: Le fait de ne pas retirer les patins d'expédition avant de mettre l'appareil en service peut annuler la garantie des châssis.

REMARQUE: Veillez à ne pas endommager le châssis (notamment en éraflant la peinture) lorsque vous retirez les patins.

REMARQUE: Les pieds de l'appareil devront être légèrement surélevés pour permettre le retrait des patins. N'installez pas de pile de poids (le cas échéant) tant que les patins n'ont pas été retirés.

A. À l'aide d'un maillet en caoutchouc, tapez avec précaution sur le patin. B. Dégagez avec précaution le patin du pied à l'aide d'un tournevis à tête plate. C. Placez avec précaution les pieds en caoutchouc (fournis avec l'appareil) sur chaque pied du chassin.

5. Ancrez l'appareil au sol

A. Fixez solidement la machine au sol à l'aide des trous d'ancrage prévus sur chaque appareil.

REMARQUE: Cybex n'est pas responsable de l'ancrage de l'équipement. Consulter un entrepreneur professionnel.

REMARQUE: Utiliser une boulonnerie ayant un minimum de 500 lb de capacité d'élasticité (boulons 3/8 po de qualité 2 ou supérieure).

REMARQUE: Si les pieds/le cadre n'entrent pas en contact avec la surface, NE PAS les tirer avec la boulonnerie. Caler les pieds ou le cadre qui ne seraient pas en contact avec la surface à l'aide de rondelles plates.

5 - Maintenance

Toutes les activités de maintenance préventives doivent être exécutées régulièrement. La maintenance préventive routinière favorise le fonctionnement sans problème et en toute sécurité de tout l'équipement Cybex d'entraînement de la force musculaire.

REMARQUE: Cybex n'est pas responsable d'exécuter les inspections et la maintenance régulières des équipements. Formez tout le personnel à l'inspection et à la maintenance de l'équipement ainsi qu'à la déclaration et au rapport d'accident. Les représentants Cybex se tiennent à votre disposition pour répondre par téléphone à toutes vos questions ou préoccupations éventuelles.

Procédures quotidiennes

1. Revêtement - Essuyez tous les revêtements.
2. Chassin - Nettoyez toutes les sections du chassin à l'aide d'une solution douce composée d'eau chaude et de savon pour laver les voitures. Assurez-vous de laisser sécher complètement. ÉVITEZ tous produits de nettoyage à base d'acide ou de chloré ainsi que les produits contenant des abrasifs qui pourraient rayer ou endommager l'équipement.
3. Chrome - Nettoyez les tubes chromés en commençant avec un produit à polir le chrome, puis appliquez une couche de cire pour véhicule. Il est recommandé d'utiliser des nettoyants neutres dont la teneur en pH se situe entre 5,5 et 8,5. Assurez-vous de laisser sécher complètement. ÉVITEZ les produits nettoyants à base d'acide ou de chlore ainsi que les produits contenant des abrasifs qui pourraient rayer ou endommager l'équipement.

Procédures hebdomadaires

1. Inspectez tous les écrous et boulons. Serrez au besoin.
2. Inspectez toutes les étiquettes pour vous assurer qu'elles sont lisibles, y compris les cartes d'instruction et les autocollants d'avertissement et de mise en garde. Remplacez immédiatement toutes les étiquettes usées.
