NG-PS8 - Switch réseau NET GENERATION - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Switch réseau 8 ports PoE
Marque	NET GENERATION
Modèle	NG-PS8
Nombre de ports	8 ports 10/100Base-TX
Alimentation PoE	Oui, par port (48V DC, 15.4W max)
Méthode de commutation	Store and Forward
Taux de transfert	100Mbps: 148,800 pps ; 10Mbps: 14,880 pps
Table d'adresses MAC	512K bits
Alimentation entrée	100~240V AC, 50-60Hz
Consommation maximale	130W
Dimensions (L x l x H)	266 x 160 x 44 mm
Poids	1.6 kg
Température de fonctionnement	0 à 55 °C
Température de stockage	-20 à 90 °C
Humidité	10 à 90% sans condensation
Certifications	FCC Class A, CE
Voyants LED	Par port: Link/Act, PoE ; Par unité: Alimentation
Câblage supporté	10BaseT Cat. 3,4,5 ; 100BaseTX Cat. 5
Installation	Montage en rack 19 pouces possible (équerres incluses)
Entretien	Nettoyer avec un chiffon doux et sec
Sécurité	Utiliser dans un endroit sec et ventilé
Pièces détachées	Non disponibles individuellement
Garantie	2 ans (standard)
Fonctions	Plug-and-play, aucune configuration requise

FOIRE AUX QUESTIONS - NG-PS8 NET GENERATION

Comment brancher le switch NG-PS8 ?

Branchez le câble d'alimentation sur une prise secteur 100-240V, puis connectez vos périphériques réseau (caméras, points d'accès) aux ports PoE à l'aide de câbles Ethernet Cat5 ou supérieur. Le switch est plug-and-play.

Puis-je utiliser tous les ports en même temps avec PoE ?

Oui, les 8 ports supportent le PoE simultanément, mais la puissance totale est limitée à 130W. Si la somme des puissances consommées dépasse 130W, certains ports peuvent ne pas être alimentés.

Quelle est la puissance PoE maximale par port ?

Chaque port peut fournir jusqu'à 15.4W (norme IEEE 802.3af) en sortie 48V DC.

Le switch est-il compatible avec des câbles Cat6 ?

Oui, le switch supporte les câbles Cat5 et supérieurs (Cat5e, Cat6) pour les connexions 10/100 Mbps. Pour des débits Gigabit, ce switch ne les supporte pas (limité à 100 Mbps).

Comment monter le switch dans un rack ?

Utilisez les équerres de montage fournies. Fixez-les sur les côtés du switch avec les vis incluses, puis vissez l'ensemble dans les rails du rack 19 pouces.

Que faire si le voyant d'alimentation ne s'allume pas ?

Vérifiez la prise secteur et le câble d'alimentation. Si le problème persiste, testez une autre prise. Le voyant Power doit être vert fixe.

Le switch supporte-t-il le Gigabit Ethernet ?

Non, le NG-PS8 est un switch 10/100 Mbps (Fast Ethernet). Il n'est pas compatible Gigabit (1000 Mbps).

Puis-je connecter un appareil non PoE ?

Oui, les ports détectent automatiquement les appareils non PoE et ne leur envoient pas d'alimentation. Le switch fonctionne comme un switch standard.

Quelle est la distance maximale de câble ?

La distance maximale pour un câble Ethernet est de 100 mètres (328 pieds) entre le switch et le périphérique, conformément à la norme Ethernet.

Le switch est-il ventilé ?

Le switch est conçu pour une ventilation passive (sans ventilateur). Assurez-vous de laisser au moins 10 cm d'espace libre autour de l'appareil pour éviter la surchauffe.

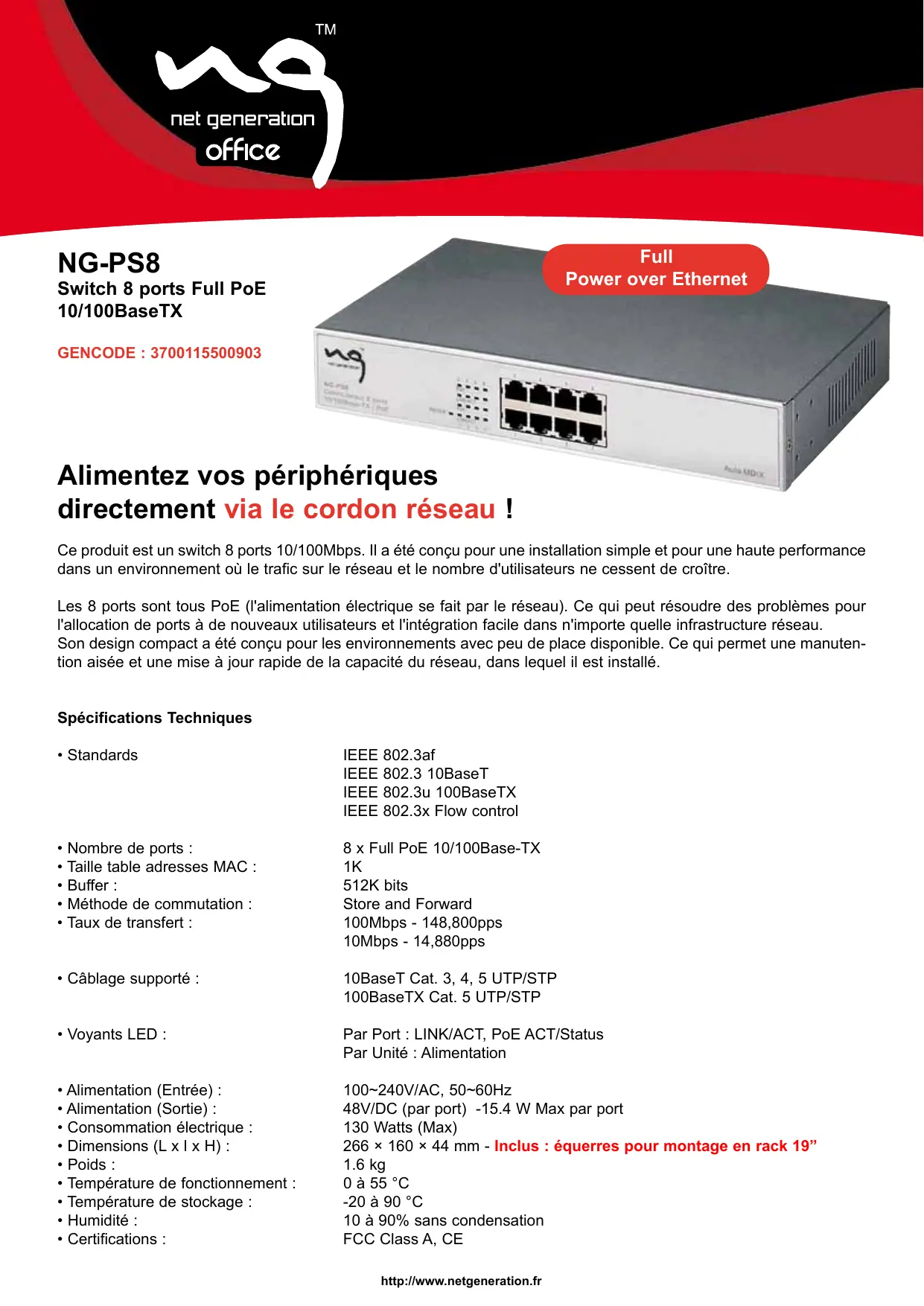

MODE D'EMPLOI NG-PS8 NET GENERATION

Alimentez vos périphériques directement via le cordon réseau !

Ce produit est un switch 8 ports 10/100Mbps. Il a été conçu pour une installation simple et pour une haute performance dans un environnement où le traffic sur le réseau et le nombre d'utilisateurs ne cessent de croître.

Les 8 ports sont tous PoE (l'alimentation électrique se fait par le réseau). Ce qui peut résoudre des problèmes pour l'allocation de ports à de nouveaux utilisateurs et l'intégration facile dans n'importe quelle infrastructure réseau. Son design compact a été conçu pour les environnements avec peu de place disponible. Ce qui permet une manutention aisée et une mise à jour rapide de la capacité du réseau, dans lequel il est installé.

• Nombre de ports :
• Taille table adresses MAC :
• Buffer :
• Méthode de commutation : Taux de transfert :

8 x Full PoE 10/100Base-TX

512K bits

Store and Forward

100Mbps - 148,800pps

10Mbps - 14,880pps

Câblage supporté :

10BaseT Cat. 3, 4, 5 UTP/STP

100BaseTX Cat. 5 UTP/STP

Voyants LED :

Par Port : LINK/ACT, PoE ACT/Status

Par Unité : Alimentation

• Alimentation (Entrée) :
• Alimentation (Sortie) :
• Consommation électrique :
• Dimensions (L x l x H) :
• Poids :
• Température de fonctionnement :
• Température de stockage :
• Humidité :
• Certifications :

100~240V/AC, 50~60Hz

48V/DC (par port) - 15.4 W Max par port

130 Watts (Max)

266 × 160 × 44 ~mm - Inclus : équres pour montage en rack 19"

1.6 kg

0 à 55 °C

-20 à 90 °C

10 à 90% sans condensation

FCC Class A, CE
