Type de produit	Switch réseau manageable 16 ports PoE
Marque	NET GENERATION
Modèle	NG-PS16W
Normes réseau	IEEE 802.3 10BaseT, IEEE 802.3u 100BaseTX
Nombre de ports	16 ports 10/100BASE-TX (tous PoE)
Alimentation PoE	48V DC, 15,4 W max par port, puissance totale 260 W
Méthode de commutation	Store and Forward
Taux de transfert	100 Mbps : 148 800 pps ; 10 Mbps : 14 880 pps
Taille de la mémoire tampon	1,5 Mo
Câblage supporté	10BaseT : Cat. 3, 4, 5 UTP/STP ; 100BaseTX : Cat. 5 UTP/STP
Voyants LED	Par port : LINK/ACT, PoE ACT/Status ; Par unité : Alimentation
Alimentation entrée	100-240V AC, 50-60Hz
Consommation électrique	260 W max
Dimensions (L x l x H)	440 x 220 x 44 mm
Poids	3,8 kg
Température de fonctionnement	0 à 55 °C
Température de stockage	-20 à 90 °C
Humidité	10 à 90 % sans condensation
Certifications	FCC Class A, CE
Fonctionnalités de gestion	VLAN (Tagged jusqu'à 4094), Trunking (2 groupes, 1-4 ports), QoS (4 files), Filtrage MAC, IGMP Snooping, Contrôle de diffusion, Contrôle de bande passante, Port Mirroring, Protection par mot de passe
Utilisation prévue	Alimentation de périphériques via PoE, extension de réseau avec gestion simplifiée
Entretien et nettoyage	Débranchez l'appareil avant nettoyage. Utilisez un chiffon sec et doux. N'utilisez pas de produits liquides ou abrasifs.
Sécurité	Ne pas exposer à l'humidité ou aux températures extrêmes. Assurez une ventilation adéquate. Débranchez en cas d'orage.
Pièces détachées et réparabilité	Aucune pièce réparable par l'utilisateur. Pour toute intervention, contactez le service après-vente agréé.

FOIRE AUX QUESTIONS - NG-PS16W NET GENERATION

Comment connecter des périphériques PoE au switch NG-PS16W ?

Branchez simplement le câble Ethernet de votre périphérique compatible PoE (comme une caméra IP ou un point d'accès) sur l'un des 16 ports du switch. Le switch fournit automatiquement l'alimentation via le câble jusqu'à 15,4 W par port, sans nécessiter d'adaptateur secteur supplémentaire.

Comment accéder à l'interface de gestion web du switch ?

Connectez votre ordinateur à l'un des ports du switch via un câble Ethernet. Par défaut, l'adresse IP du switch est 192.168.0.1 (vérifiez dans la notice). Ouvrez un navigateur et saisissez cette adresse. Un écran de connexion vous demandera un nom d'utilisateur et un mot de passe (par défaut admin/admin).

Comment configurer des VLAN sur le NG-PS16W ?

Depuis l'interface web, allez dans la section VLAN. Vous pouvez créer jusqu'à 4094 VLAN tagués. Pour chaque port, définissez le mode (Access ou Trunk) et attribuez les VLAN. Les paramètres sont appliqués après enregistrement et redémarrage du switch.

Comment agréger plusieurs ports en trunk ?

Dans l'interface de gestion, accédez à la section 'Trunking'. Vous pouvez créer jusqu'à 2 groupes de trunk, chaque groupe pouvant contenir de 1 à 4 ports. Sélectionnez les ports à agréger, choisissez le mode (statique ou LACP) et appliquez la configuration.

Que faire si le voyant LINK/ACT d'un port ne s'allume pas ?

Vérifiez d'abord que le câble Ethernet est correctement connecté des deux côtés. Essayez un autre câble ou un autre port. Si le voyant reste éteint, le périphérique connecté peut être défectueux ou non compatible. Assurez-vous également que le switch est sous tension.

Comment réinitialiser le switch aux paramètres d'usine ?

Localisez le bouton Reset à l'arrière du switch. À l'aide d'un trombone, maintenez le bouton enfoncé pendant environ 10 secondes jusqu'à ce que tous les voyants clignotent. Relâchez le bouton. Le switch redémarrera avec les paramètres d'usine.

Quelle est l'alimentation électrique requise pour le NG-PS16W ?

Le switch accepte une entrée secteur de 100-240V AC, 50-60Hz. Il est livré avec un cordon d'alimentation adapté. La consommation maximale est de 260 W, incluant l'alimentation PoE pour les périphériques connectés.

Où puis-je télécharger le manuel d'utilisation complet ?

Le manuel est disponible en téléchargement gratuit au format PDF sur le site notice-facile.com ou sur le site officiel de NET GENERATION. Recherchez le modèle NG-PS16W dans la section 'Téléchargements'.

Le switch NG-PS16W est-il compatible avec des périphériques 100 Mbps ?

Oui, le switch prend en charge les vitesses 10 Mbps et 100 Mbps (10/100BASE-TX). Il détecte automatiquement la vitesse de chaque périphérique connecté et s'adapte en conséquence.

Quelle est la puissance PoE totale disponible sur le switch ?

Le budget PoE total est de 260 W. Chaque port peut fournir jusqu'à 15,4 W. Si la somme des puissances demandées dépasse 260 W, certains ports peuvent ne pas être alimentés. Répartissez les périphériques PoE pour respecter cette limite.

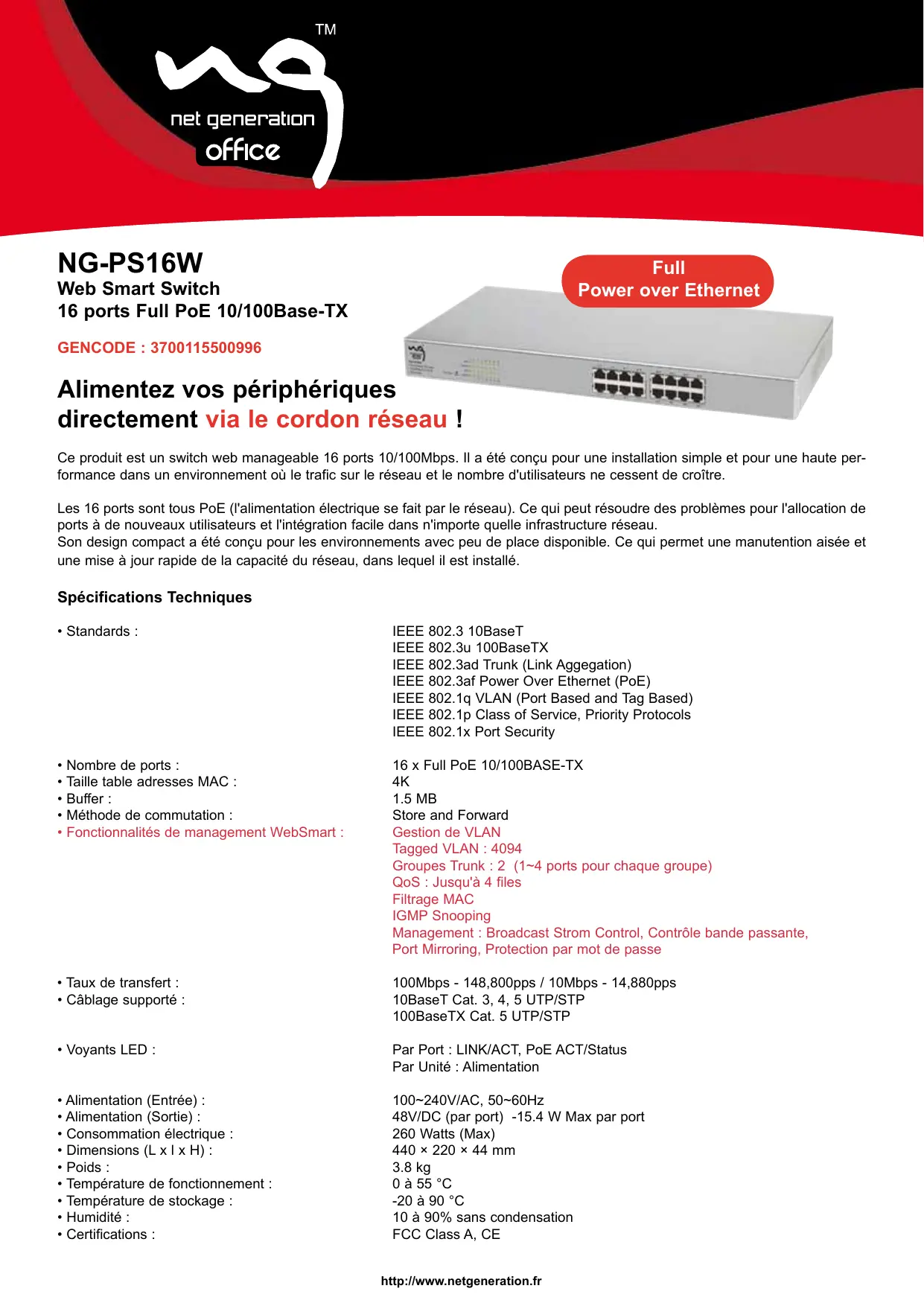

MODE D'EMPLOI NG-PS16W NET GENERATION

Alimentez vos périphériques directement via le cordon réseau !

Ce produit est un switch web manageable 16 ports 10/100Mbps. Il a été conçu pour une installation simple et pour une haute performance dans un environnement où le trafic sur le réseau et le nombre d'utilisateurs ne cessent de croître.

Les 16 ports sont tous PoE (l'alimentation électrique se fait par le réseau). Ce qui peut résoudre des problèmes pour l'allocation de port à de nouveaux utilisateurs et l'intégration facile dans n'importe quelle infrastructure réseau.

Son design compact a été conçu pour les environnements avec peu de place disponible. Ce qui permet une manipulation aisée et une mise à jour rapide de la capacité du réseau, dans lequel il est installé.

Spécifications techniques

• Standards :

IEEE 802.3 10BaseT

IEEE 802.3u 100BaseTX

• Nombre de ports :
• Taille de la table des adresses MAC : Buffer :
• Méthode de commutation :
• Fonctionnalités de management WebSmart :

16 x Full PoE 10/100BASE-TX

1.5 MB

Store and Forward

Gestion de VLAN

Tagged VLAN : 4094

Groupes Trunk : 2 (1~4 ports pour chaque groupe)

QoS : Jusqu'à 4 files

Filtrage MAC

IGMP Snooping

Management : Contrôle de la diffusion, Contrôle de la bande passante,

Port Mirroring, Protection par mot de passe

Taux de transfert : Câblage supporté :

100Mbps - 148,800pps / 10Mbps - 14,880pps

10BaseT Cat. 3, 4, 5 UTP/STP

100BaseTX Cat. 5 UTP/STP

Voyants LED :

• Alimentation (Entrée) :
• Alimentation (Sortie) :
• Consommation électrique :
• Dimensions (L x l x H) :
• Poids :
• Température de fonctionnement :
• Température de stockage :
• Humidité :
• Certifications :

Par Port : LINK/ACT, PoE ACT/Status

Par Unité : Alimentation

100~240V/AC, 50~60Hz

48V/DC (par port) - 15.4 W Max par port

260 Watts (Max)

440 × 220 × 44 ~mm

3.8 kg

0 à 55 °C

-20 à 90 °C

10 à 90% sans condensation

FCC Class A, CE
