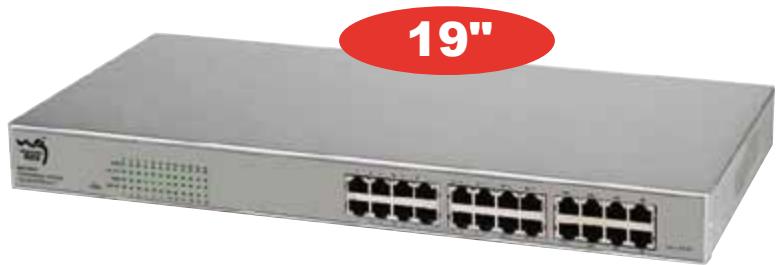

NG-GS24 - Switch réseau NET GENERATION - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Switch réseau Gigabit non géré
Marque	NET GENERATION
Modèle	NG-GS24
Nombre de ports	24 ports RJ45 10/100/1000BASE-TX
Débit	10/100/1000 Mbps avec auto-négociation
Méthode de commutation	Store-and-forward
Table d'adresses MAC	8K
Mémoire tampon	500 Ko
Jumbo Frames	9.6 Ko
Architecture	Non bloquante
Fonctions réseau	Auto-MDI/MDI-X, auto-négociation, contrôle de flux 802.3x
Types de câbles	10BaseT: Cat. 3/4/5 UTP/STP, 100BaseTX: Cat. 5 UTP/STP, 1000BaseT: Cat. 5E UTP/STP
Voyants LED	Par port: Lien/Activité et 1000M; Unité: Alimentation
Alimentation	90-260 V AC, 50-60 Hz, 25 W max
Boîtier	Métallique, rackable 19 pouces (1U)
Dimensions (L × P × H)	440 × 220 × 44 mm
Poids	3.0 kg
Température de fonctionnement	0 à 55 °C
Température de stockage	-20 à 90 °C
Humidité	10 à 90 % sans condensation
Certifications	FCC Classe B, CE
Entretien et nettoyage	Débrancher l'appareil avant nettoyage. Utiliser un chiffon sec et doux. Ne pas utiliser de produits liquides ou abrasifs.
Sécurité	Utiliser dans un environnement sec et bien ventilé. Ne pas obstruer les ouïes de ventilation. Éviter les surcharges électriques.
Pièces détachées et réparabilité	Aucune pièce détachable par l'utilisateur. En cas de panne, contacter le service après-vente.
Informations générales	Switch Gigabit non géré 24 ports, idéal pour étendre un réseau local.

FOIRE AUX QUESTIONS - NG-GS24 NET GENERATION

Comment installer le switch NG-GS24 ?

Branchez le câble d'alimentation, puis connectez vos périphériques réseau (PC, routeur, etc.) aux ports RJ45 à l'aide de câbles Ethernet. Le switch est plug-and-play : aucune configuration nécessaire.

Quel type de câble utiliser ?

Pour une connexion 10/100 Mbps, utilisez un câble Cat. 5. Pour le Gigabit (1000 Mbps), utilisez un câble Cat. 5E ou supérieur. Le switch prend en charge auto-MDI/MDI-X, donc les câbles droits ou croisés fonctionnent.

Le switch supporte-t-il le PoE (Power over Ethernet) ?

Non, le NG-GS24 est un switch non PoE. Il ne fournit pas d'alimentation via les câbles Ethernet. Chaque périphérique doit avoir sa propre alimentation.

Que signifient les voyants LED ?

Chaque port a deux voyants : Lien/Activité (vert fixe = lien établi, clignotant = activité) et 1000M (vert = connexion Gigabit, éteint = 10/100 Mbps). Le voyant d'alimentation sur le panneau avant indique la mise sous tension.

Comment réinitialiser le switch ?

Le NG-GS24 ne dispose pas de bouton de réinitialisation. En cas de problème, débranchez l'alimentation pendant quelques secondes, puis rebranchez-le.

Quelle est la vitesse de transfert maximale ?

Le switch peut transférer jusqu'à 1 488 000 paquets par seconde sur chaque port Gigabit en mode non bloquant. Les vitesses réelles dépendent de vos périphériques.

Puis-je monter le switch en rack ?

Oui, le boîtier métallique est conçu pour un montage en rack 19 pouces (1U). Des trous de fixation sont prévus pour les vis de rack (non fournies).

Le switch est-il bruyant ?

Le NG-GS24 est silencieux car il ne possède pas de ventilateur. Il dissipe la chaleur par convection naturelle.

Que faire si un port ne s'allume pas ?

Vérifiez le câble et qu'il est bien enfoncé. Testez le périphérique sur un autre port. Si le problème persiste, essayez un autre câble ou redémarrez le switch. Le voyant Lien/Activité doit être allumé.

Comment nettoyer le switch ?

Débranchez l'appareil. Utilisez un chiffon doux et sec pour dépoussiérer le boîtier. N'utilisez jamais de liquide ou de produit nettoyant. Évitez d'introduire des objets dans les orifices de ventilation.

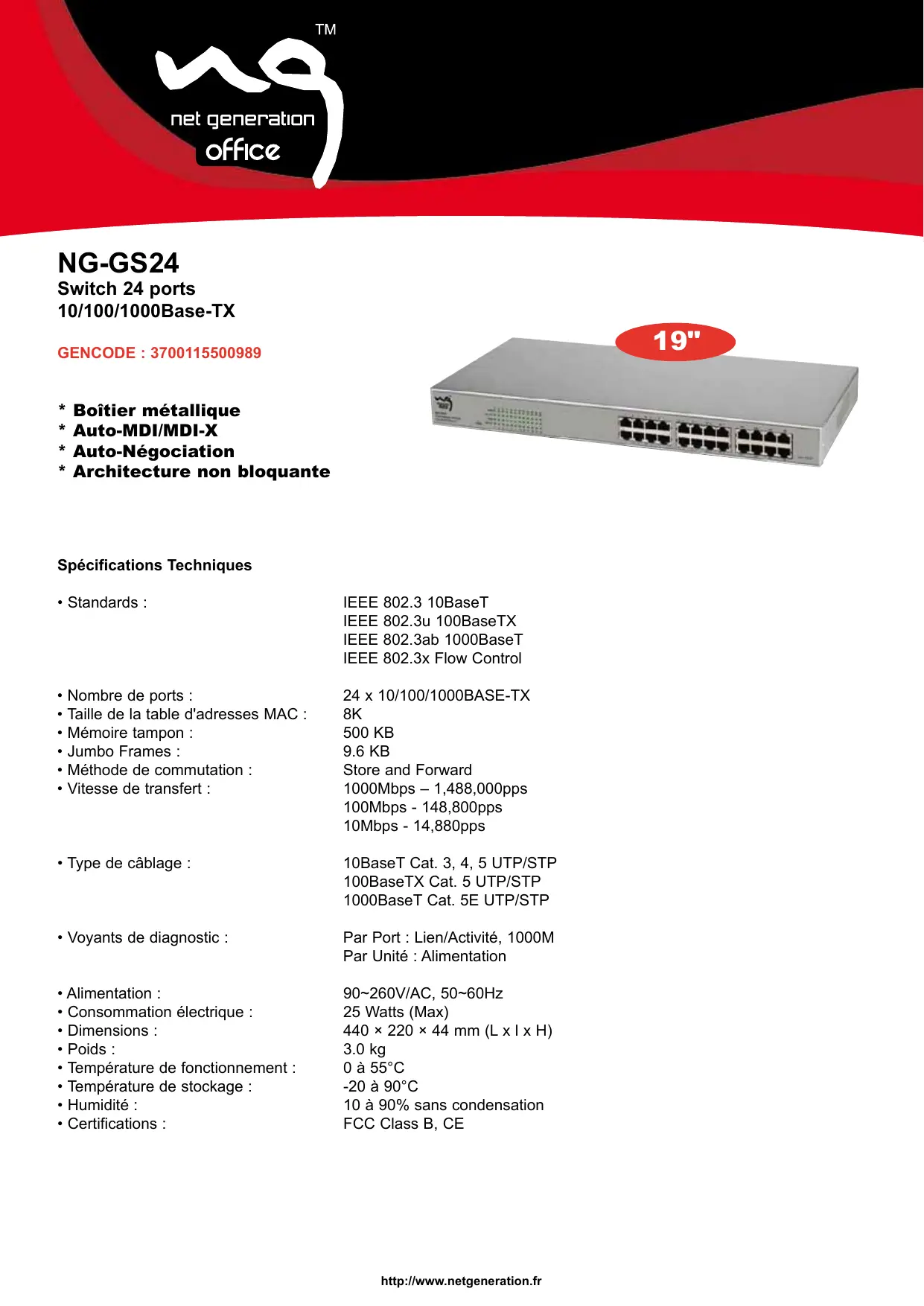

MODE D'EMPLOI NG-GS24 NET GENERATION

• Boîtier métallique
• Auto-MDI/MDI-X
• Auto-Négociation
• Architecture non bloquante

• Nombre de ports :
• Taille de la table d'adresses MAC :
• Mémoire tampon :
• Jumbo Frames :
• Méthode de commutation : Vitesse de transfert :

24 x 10/100/1000BASE-TX

500 KB

9.6 KB

1000Mbps - 1,488,000pps

100Mbps - 148,800pps

10Mbps - 14,880pps

• Type de câblage :

10BaseT Cat. 3, 4, 5 UTP/STP

100BaseTX Cat. 5 UTP/STP

1000BaseT Cat. 5E UTP/STP

Voyants de diagnostic :

Par Port : Lien/Activité, 1000M

Par Unité : Alimentation

• Alimentation :
• Consommation électrique :
• Dimensions :
• Poids :
• Température de fonctionnement :
• Température de stockage :
• Humidité :
• Certifications :

90~260V/AC, 50~60Hz

25 Watts (Max)

440 × 220 × 44 mm( L × I × H)

3.0kg

0a 55°C

-20 à 90°C

10 à 90% sans condensation

FCC Class B, CE
