| Type de produit | Caméra de tableau de bord avec lecteur DVD portable |
| Marque | NEXT BASE |
| Modèle | SDV97 |
| Alimentation | 12 V courant continu (adaptateur secteur 100-240 V inclus) |
| Consommation électrique | Moins de 8,5 W |
| Dimensions (L x l x H) | 210 x 175 x 40 mm |
| Poids (sans piles) | 710 g |
| Écran | Écran TFT intégré |
| Formats de disque compatibles | DVD Vidéo, CD audio, MP3, JPEG, DivX |
| Ports | USB 1.1, SD/MS/MS-PRO/MMC, sortie vidéo composite, sortie audio coaxiale/optique, prise casque |
| Fonctions de lecture | Pause, arrêt, avance/retour rapide, ralenti, image par image, zoom (2x-4x), répétition A-B, programme |
| Fonctions audio | Sélection de langue audio, sous-titres, angle de vue, Dolby Digital/DTS/MPEG |
| Télécommande | Fournie, avec pile lithium CR2025 |
| Montage | Support pour appui-tête de voiture inclus |
| Alimentation de secours | 6 piles AA (non rechargeables) pour fonctionnement autonome |
| Entretien | Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits chimiques. |
| Sécurité | Laser de classe 1, ne pas ouvrir le boîtier, éviter l'exposition à l'eau |
| Contenu de l'emballage | Lecteur, télécommande, adaptateur secteur, câble AV, support appui-tête, notice |
FOIRE AUX QUESTIONS - SDV97 NEXT BASE
Questions des utilisateurs sur SDV97 NEXT BASE
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Caméra de tableau de bord au format PDF gratuitement ! Retrouvez votre notice SDV97 - NEXT BASE et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil SDV97 de la marque NEXT BASE.
MODE D'EMPLOI SDV97 NEXT BASE
1. Lisez attentivement les instructions. 2. Conservez les instructions. 3. Tenez compte de tous les avertissements. 4. Suivez toutes les instructions. 5. N'utilisez pas le lecteur près de l'eau. 6. Ne nettoyez qu'avec un chiffon sec. 7. N'obstruez pas les ouvertures de ventilation. Procédez au montage en suivant les instructions du fabricant. 8. Éloignez le lecteur des sources de chaleur telles que les radiateurs, les fours, les bouches d'air chaud, les poêles ou tout autre équipement (tel que les amplificateurs) produisant de la chaleur. 9. N'endommagez pas la fiche polarisée ou la fiche de terre. Une fiche polarisée dispose de deux couteaux dont l'un est plus large que l'autre. Une prise de terre dispose de deux lames et d'une troisième broche de terre. Le couteau large ou la troisième broche est utilisé pour assurer votre sécurité. Si la fiche fournie ne s'adapte pas à votre prise de courant, faites appel à l'électricien pour le remplacement de cette prise non-appropriée. 10. Le cordon d'alimentation doit être placé de manière à ne pas être piétiné ou coincé par des éléments placés sur ou contre eux. Faites particulièrement attention aux cordons au niveau des prises de courant et à l'endroit où ils seront de l'appareil. 11. N'utilisez que les accessoires recommandés par le fabricant. 12. Ne posez l'appareil que sur les tables à roulettes, socles, trépieds, supports ou tables recommandés par le fabricant, ou vendus avec l'appareil. La table à roulettes supportant l'appareil doit être déplacée avec précaution. Des arrêts brusques, une force excessive et des surfaces non planes pourraient entraîner la chute de l'appareil et de la table à roulettes.
- Débranchez l'appareil de la prise d'alimentation avant un orage et/ou la foudre, ou une non-utilisation à long terme. 14. Confiez toute réparation au personnel qualifié. L'entretien est nécessaire lorsque le lecteur est endommagé en quelques sortes. Par exemple, le cordon d'alimentation ou prise est endommagé, des objets sont tombés dans l'appareil ou du liquide est renversé dessus, le lecteur est exposé à la pluie ou à l'humidité, le lecteur ne fonctionne pas normalement, l'appareil est tombé ou le boîtier est endommagé. 15. Afin de réduire le risque d'incendie ou de choc électrique, n'exposez pas l'appareil à la pluie ou à l'humidité. 16. L'étiquette de l'avertissement de choc électrique et le symbole graphique associé sont apposés sur le panneau arrière de l'appareil. 17. L'appareil ne doit être exposé à aucun suintement ni éclaboussure et aucun objet rempli de liquide, comme un vase par exemple, ne doit être placé sur le lecteur.
Nous vous remercions d'avoir acheté notre lecteur DVD portable. Nous vous prions de lire attentivement ce manuel d'instructions avant la mise en service et de le conserver pour usage ultérieur. Il peut vous aider si vous rencontrez des problèmes de fonctionnement.
AVERTISSEMENT: Pour réduire le risque d'incendie ou de choc électrique, n'exposez pas l'appareil à la pluie ou à l'humidité. L'appareil ne doit être exposé à aucun suintement ni éclaboussure et aucun objet rempli de liquide, comme un vase par exemple, ne doit être placé sur le lecteur. La haute tension dans le boîtier est dangereuse. N'ouvre pas le boîtier. Faites appel au personnel qualifié pour toute maintenance.
ATTENTION: Pour éviter tout risque d'électrocution, insérez à fond le couteau le plus large de la fiche dans la prise correspondante.
LASER: Ce lecteur de disques video numérique utilise un système laser. Pour une utilisation correcte, mettez attention le manuel utilisateur et conservez-le pour usage ultérieur. Toutes les opérations de maintenance de l'appareil doivent être confiées à un service/agree- (cf. procédure de service).
Tout réglage de commande et toute procédure non spécifique peut entraîner une exposition à des rayonnements dangereux.
Pour éviter une exposition directe au faisceau du laser, n'ouvre pas le boîtier de l'appareil.
Le rayonnement du laser est visible lorsque l'appareil est ouvert, en cas de défaillance du verrouillage de sécurité.
NE REGARDEZ PAS LE FAISCEAU DU LASER.
LASER
Type
Longueur d'ondes
Puissance de sortie
Divergence du rayon
Laser semi-conducteur GaAlAs
650 nm / 780 nm
e5mW
60 degrés
PRODUIT LASER
DE CLASSE 1
Precaution:
Ces instructions d'entretien ne sont réservées qu'au personnel qualifié.
Pour éviter tout risque de choc électrique, ne procédez pas à
d'autres entretiens que ceux stipulés dans les instructions d'opération. à
moins que vous êtes qualifié pour ce faire.
Avertissement:
Afin de réduire le risque d'incendie ou de choc électrique, n'exposez
pas l'appareil à la pluie ou à l'humidité.
Attention:
Tout réglage de commande et toute procédure non spécifique peut
entraîner une exposition à des rayonnements dangereux.
RISQUE de CHOC électrique, NE PAS OUVRIR
Pour réduire le risque de choc électrique, n'enlevez pas le couvercle (ou l'arrière).
Faites appel au personnel qualifié pour toute maintenance.
SA 1965
Dangereuse.
Le symbole de l'éclair terminé par une flèche, inscrit
Dans un triangle équilatéral, a pour but d'attirer
l'attention de l'utilisateur sur une "tension
dangereuse" non isolé à l'intérieur de l'appareil,
suffisante pour provoquer un choc électrique chez
une personne.
SA 1966
Un point d'exclamation dans un triangle équilatéral
signale à l'utilisateur l'existence d'instructions
importantes d'utilisation et de maintenance dans
la documentation fournie avec l'appareil.
DANGER
Le rayonnement du laser est visible lorsque l'appareil est
ouvert et le verrouillage de sécurité faillant ou désactivé.
Evitez toute exposition directe au faisceau du laser.
MACROVISION: Ce produit est équipé d'une technologie de protection des droits d'auteur protégée par les brevets des E.-U. et autres droits de propriété intellectuelle. L'utilisation de cette technologie de protection des droits d'auteur doit être autorisée par Macrovision et est exclusivement destinée à une utilisation privée ou autre limite, sauf autorisation contraire de Macrovision Corporation. Toute ingénierie inverse ou désassemblage est interdit(e).
REMARQUE FCC : Cet appareil est conforme à la partie 15 des règles FCC. Son utilisation est soumise aux deux conditions suivantes : (1) cet appareil ne peut pas occasionner d'interférences nocives et (2) il doit pouvoir accepter toute interférence, y compris les interférences susceptibles d'occasionner un fonctionnement indésirable.
DOLBY: Fabriqué sous licence des Dolby Laboratories. « Dolby » et le symbole du double D sont des marques déposées de Dolby Laboratories. Travaux non publiés confidentiels.
DivX: Ce dispositif comprend une protection copyright relative à la technologie qui est protégée par DivX, Inc. Les logos certifiés et associés de DivX sont des marques déposées de DivX, Inc. et utilisés sous autorisation.
TABLE des matières
PRECAUTIONS
TABLE DES MATIÈRES
INSTRUCTIONS
CONCERNANT
L'UTILISATION DU
LECTEUR
DISQUESCOMPATIBLES
CONTENU DE
L'EMBALLAGE
PIECES ET FONCTIONS
PIÈCES ET COMMANDES
CONNEXION
AUDIO/VIDEO
CONNEXIONS DU
LECTEUR SUR
D'autres appareils
LA FONCTION AUDIOVISUELLE
ENTREE/SORTIE
OPERATIONS
ESSENTIELLES
PRECAUTIONS 1
TABLE DES MATIÈRES 4
INSTRUCTIONS CONCERNANT L'UTILISATION DU
LECTEUR. 6
TYPES DE DISQUES COMPATIBLES SUR CE
LECTEUR. 8
CONTENU DE L'EMBALLAGE 9
PANNEAUFRONTAL 10
PANNEAU LATERAL 10
IDENTIFICATION DES COMMANDES 11
PANNEAU ARRIÈRE DE L'UNITÉ 11
COMMENT SUPPORTER 11
TELECOMMANDE 12
DESCRIPTION DES TOUCHES DE LA
TELECOMMANDE 13
UTILISATION DE LA TÉLÉCOMMANDE. 14
REEMPLACEMENT DE BATTERIE 14
MONTAGE DE FIXATION POUR L'APPUI-TETE ET
SELECTEUR DE DVD 15

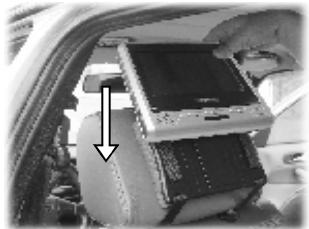

FIXER LE LECTEUR PORTATIF DE DVD
AU MONTAGE DE L'APPUI-TETE. 15

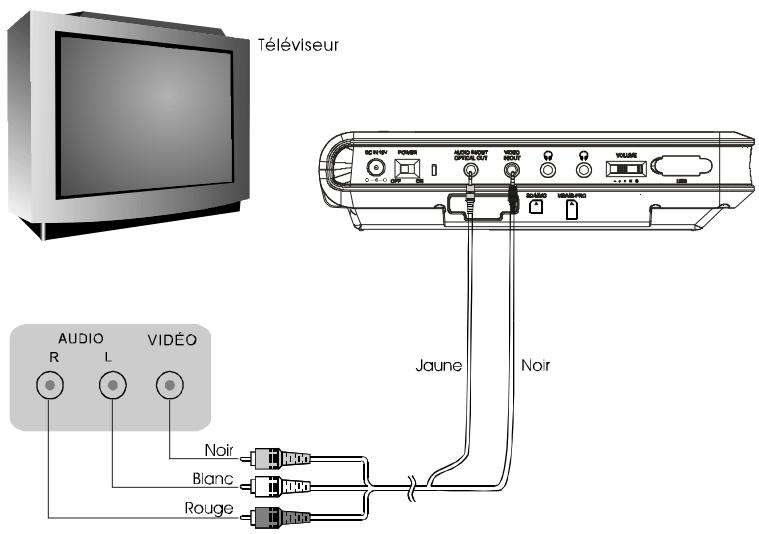

RACCORDEMENT D'UN TÉLÉVISEUR 16

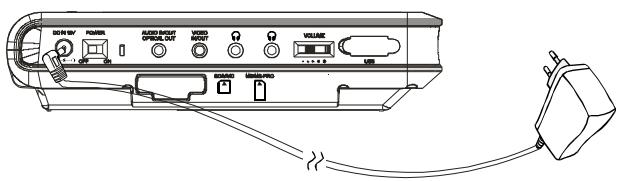

RACCORDEMENT D'UN ADAPTATEUR SUR LA
PRISE DC IN 12V. 17

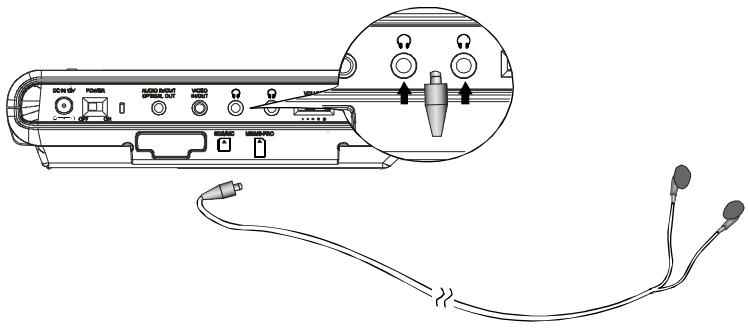

UTILISATION D'UN ECOUTEUR. 17

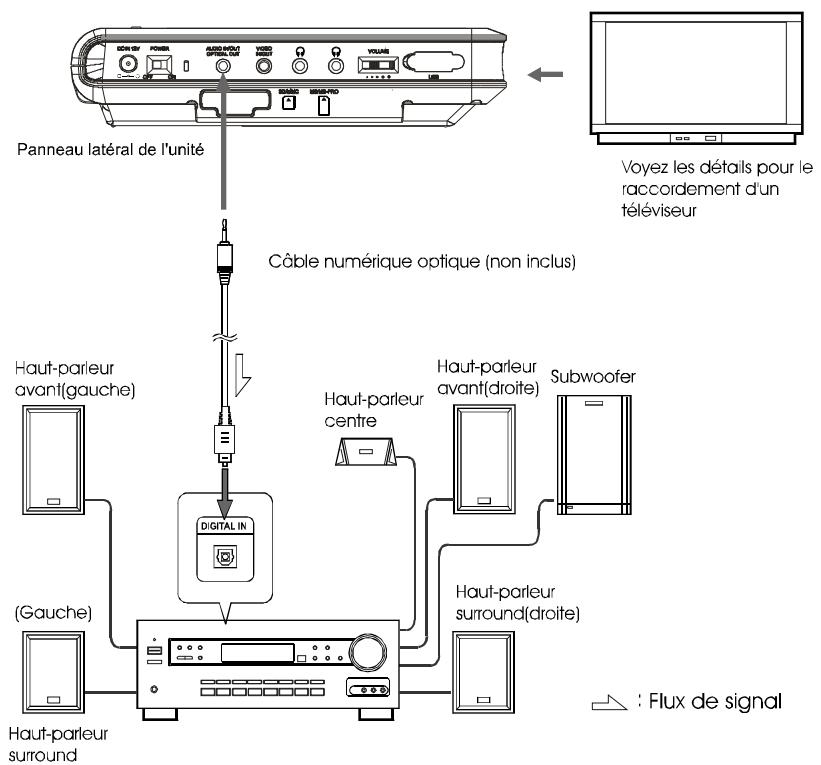

RACCORDEMENT SUR UN DÉCODEUR DOLBY
DIGITAL/DTS MPEG OU UN AMPLIFICATEUR AVEC
UN DÉCODEUR INTÉGRE 18
POUR LA RACCORDEMENT À UN AMPLIFICATEUR
NUMÉRIQUE QUI N'EST PAS COMPATIBLE AVEC LE
SYSTEME DOLBY / DTS / MPEG 19
RACCORDEMENT D'UN SYSTÉME HAUT-PARLEUR
ACTIF. 20

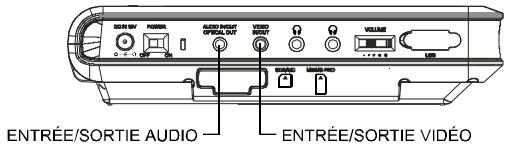

LA FONCTION AUDIOVISUELLE ENTREE /
SORTIE 21
Lors de la lecture, le disque tourne à haute vitesse, il est donc interdit de lever ou déplacer le lecteur. Sinon, le disque risque d'être endommagé.
2. Transport du lecteur
Avant le transport du lecteur, assurez-vous que le disque est enlevé et que l'appareil est mis hors tension. Ensuite débranchez l'appareil de la prise de courant.
3. LIEU de montage
Choisissez une surface plane et stable près du téléviseur ou de la chaîne stéréo sur lesquels vous allez connecter le lecteur.
Ne placez pas le lecteur sur un téléviseur ou un moniteur couleur.
Éloignez le lecteur du magnétophone ou d'autres appareils qui sont facilement affectés par la force magnétique.
4. NE Placez PAS d'objects sur le lecteur
L'appareil ne doit être exposé à la pluie, à l'humidité, à aucun suintement ni éclaboussure et aucun objet rempli de liquide, comme un vase par exemple, ne doit être placé sur le lecteur.
5. METTEZ l'appareil hors tension lorsqu'il n'est PAS utilisé
Si le lecteur est connecté au téléviseur et qu'il n'est pas utilisé, mettez l'appareil hors tension. Cela peut éviter les interférences sur les bonnes images du téléviseur.
6. Insstructions speciales concernant l'utilisation du lecteur dans une voiture.
Il est fortement déconseilé d'utiliser le lecteur en roulant. - De nombreux pays et régions ont les règlementations interdisant ou restreignant l'utilisation du lecteur dans la voiture roulante. Ne placez pas le lecteur ou la batterie dans les endroits où la température est extrêmement faible (10oC environ ou inférieure) ou extrêmement élevée (60oC environ ou supérieure), tels que la cabine de passagers ou la malle en plein été. Cela risque de déformer l'enveloppe ou réduire la performance ou la qualité de la batterie.
7. Connection au CORDON d'alimention d'une voiture
Démarrez le moteur et ensuite connectez le lecteur au cordon d'alimentation de la voiture pour le mettre en service.
8. Nettoyage du lecteur
Nettoyez le lecteur avec un chiffon doux et sec. Pour les saletés persistantes, appliquez du détergent neutre dilué avec 5 à 6 fois d'eau sur un chiffon doux, tordez complètement et essuyez les saletés. Ensuite, nettoyez le lecteur avec un chiffon sec. Il est à noter que l'alcool, le diluant, le benzène, les insecticides peuvent provoquer le décollage de l'impression et du revêtement. Évitez aussi de laisser les produits en caoutchouc ou en plastique en contact avec le lecteur pour une période prolongée, parce qu'ils risquent d'endommager le boîtier. Lors de l'utilisation d'un chiffon traité chimiquement, lisez attentivement les instructions du chiffon. Débranchez le cordon d'alimentation de la prise électrique avant de débuter le nettoyage du lecteur.
Sauf autorisation, la duplication, la location, le prêt, l'utilisation des disques pour l'exécution publique et la radiodiffusion sont interdits par la loi.
TYPES de disques compatibles sur ce lecteur
- Les disques figurant dans le tableau ci-dessous peuvent être lus par ce lecteur sans adaptateur.
- Les marquages mentionnés dans le tableau ci-dessous sont indiqués sur l'étiquette, l'emballage ou la couverture du disque.
| Types de disques utilisables et leurs marques | Diamètre/face lisible | Durée de lecture | |
| DVD VIDEO DVD VIDEO" | DVD matériel 12cm/une face 12cm/double face | 1 couche 2 couches 1 couche 2 couches | (f格式 MPEG2) 133 minutes (4,7 Go) 242 minutes (8,5 Go) 266 minutes (9,4 Go) 484 minutes (17 Go) |
| DVD matériel 8cm/une face 8cm/double face | 1 couche 2 couches 1 couche 2 couches | (f格式 MPEG2) 41 minutes 75 minutes 82 minutes 150 minutes | |
| CD COMPACT DISC DIGITAL AUDIO | CD 12cm/une face | 74 minutes | |
| CD 8cm/une face | 20 minutes | ||
Symboles indiqués sur les DVD
Les symboles ci-dessous sont indiqués sur les disques DVD ou sur les emballages. Ces symboles indiquent le type de signal vidéo ou audio enregistré sur le disque et les fonctions utilisables.
| Symbole | Signification |
| ②) | Indique le nombre de langues audio |
| 3 | Indique le nombre d'angles |
| 16:9 LB | Indique le format de l'image |
| Indique le numéro de zone |
Contenu DEL l'emballage
Après le déballage, vérifiez tout d'abord le contenu de
I'emballage:
HINWEIS: l'appartion du produit actuel variera légèrement selon les illustrations représentées.
Pièces et fonctions
PANNEAUFRONTAL
1 Couvercle du compartiment de disque 2 Écran TFT 3 Touche LECTURE/PAUSE 4 Touche ARRÉT 5 Touche RETOUR 6 Touche AVANCE
7 Bouton MODE 8 Touche SUIVANT 9 Touche SOUS-TITRE
10 Touche AUDIO 11 Touche EJECTION(Poussez pour ouvrir le couvercle) 12 Récepteur de télécommande 13 Haut-parleur
PANNEAU LATERAL
1 Prise d'entrée DC (12 V) 2 Sortie coaxiale 3 Indicateur DEL 4 Réglement du volume / Sortie optique 5 Réglement de la luminosité
6 Mise sous/hors tension 7 Entrée/sortie vidéo 8 Prise pour écouteurs 9 Port USB 10 Port SD / MS / MS-PRO / MMC
10-FR

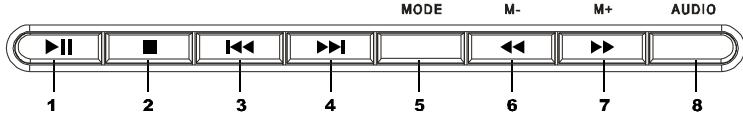

Identification des commandes
1 Touche LECTURE/PAUSE
Appuyez sur cette touche pour commencer la lecture. En mode lecture, appuyez sur cette touche pour interrompre la lecture. Appuyez de nouveau pour recommencer la lecture.
2 Touche ARRÉT
Appuyez sur cette touche pour arrêter la lecture.
Touche PRÉCÉDENT
Appuyez pour vous positionner au début des pistes précédentes ou des chapitres.
Touche SUIVANT
Appuyez sur cette touche pour passer au chapitre suivant ou à la plage suivante.
5 Bouton MODE
Appuyez pour commuter à l'écran TFT
Touche RETOUR
En mode lecture, appuyez sur cette touche pour lancer un retour rapide à la vitesse x2, x4, x8, x20, x1, x2.
Touche AVANCE
En mode lecture, appuyez sur cette touche pour lancer une avance rapide à la vitesse de x2, x4, x8, x20, x1, x2.
8 Touche AUDIO
Appuyez sur cette touche pour sélectionner la langue de doublage.
Panneau arrière de l'unité
1 Support
L'unité est équipée d'un support.
Comment supporter
1 Sortez le support. 2 Retirez le support à une position appropriée.
11-FR
Pièces et fonctions

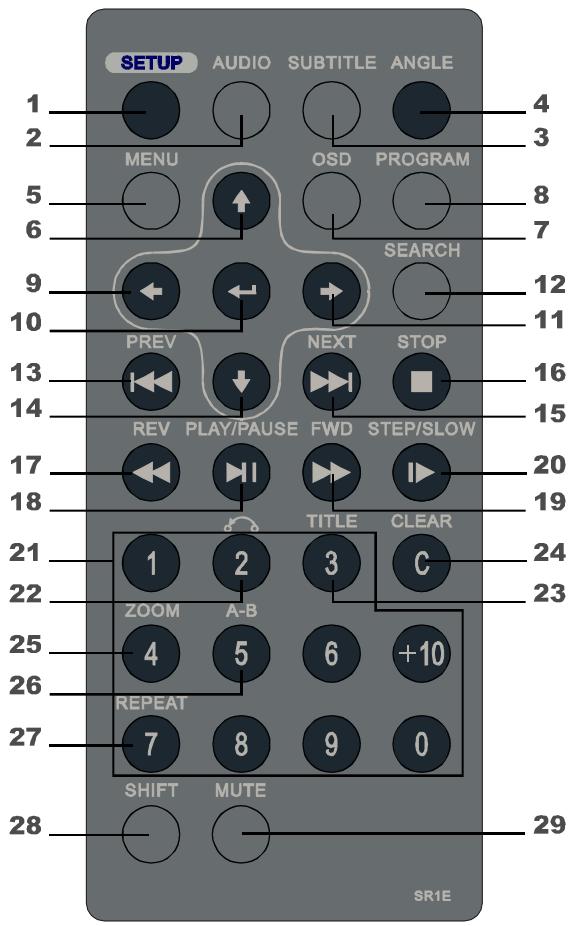

TELECOMMANDE
12-FR
1 Setup(reglage)
En mode arrêt, appuyez sur cette touche pour afficher le réglage.
En mode lecture, appuyez sur cette touche pour afficher la page de mise en œuvre.
2 AUDIO
Appuyez sur cette touche pour sélectionner la langue de doublage.
3 Subtitle(sous-titrage)
Appuyez sur cette touche pour sélectionner la langue des sous-titres.
4 ANGLE
Appuyez sur cette touche pour sélectionner l'angle.
5 MENU
Appuyez sur cette touche pour afficher le menu. Lors de la lecture de disques VCD, cette touche permet d'activer et de désactiver le menu.
Pour déplacer le curseur vers le haut.
7 OSD
Appuyez sur cette touche pour afficher l'information du disque.
Programmation des séquences de lecture des plages.
Pour déplacer le curseur vers le gauche.
10 ENTER( ) (ENTRER)
Pour valider l'option choisie.
Pour déplacer le curseur vers le droit.
12 Search(Recherche)
Pour chercher la plage/le chapitre.
13 PREV(↓)(PRÉCÉDENT)
Pour revenir au chapitre précédent.
Pour déplacer le curseur vers le bas.
15 NEXT(▶) (suivant)
Pour passer au chapitre suivant.
16 STOP( ) (arrêt)
Appuyez sur cette touche pour arrêter la lecture.
17 Rev(△)(retour)
Pour lancer un retour rapide.
18 Play/pause (▶II) (lecture/pause)
Appuyez sur cette touche pour commencer ou interrompre la lecture.
19 FWD( ) (AVANCE)
Pour lancer une lavande rapide.
20 Step/slow(▶) (etape/ralenti)
En mode lecture, appuyez sur cette touche pour commencer la lecture au ralenti. En mode pause, appuyez sur cette touche pour commencer la lecture image sur image.
21 NUMBER KEYS (pavé numérique)
Pour entrer les chiffres
Pour revenir au menu précédent. Si le réglage du menu est désactivé lors de la lecture des disques VCD, cette touche n'est pas fonctionnelle.
Appuyez sur cette touche pour afficher le titre du disque DVD.
Pour annuler le chiffre entré.
25 Zoom
Pour agrandir l'image sur l'écran.
26 A-B REPEAT (répétition a-b)
Appuyez sur cette touche en cours de la lecture pour mémoriser deux points et répéter ce segment.
Pièces et fonctions
Pour les disques DVD, utilisez cette touche pour répéter le titre ou le chapitre. Pour les disques CD, utilisez cette touche pour répéter la plage et le disque entier.
28 SHIFT (SHIFT)
Appuyez sur cette touche pour commuter entre le nombre et la fonction. (par défaut : fonction).
29 MUTE (silence)
Appuyez sur cette touche pour couper le son du lecteur.
Utilisation de la télécommande
■ Manipulez la télécommande de manière qu’elle ne subisse pas de chute ou de choc, ou qu’elle ne soit pas piétinée. Il est à noter que l’unité ne peut pas fonctionner s’il y a des obstacles entre cette dernière et le transmetteur de la télécommande. N’exposez pas le transmetteur de la télécommande à la lumière violente, cela risque de provoquer un dysfonctionnement.
1 Insérez votre doigt dans A et B sur le schéma ci-dessous. Appuyez sur A en fonction de la direction et sortez le logement de batterie.
Remettez le logement à sa place.
2 Enlevez la batterie usée et insérez la batterie neuve dans le logement avec la polarité ^+ sur la face.
Pour éviter la fuite de liquide de la batterie lithium, enlevez la batterie lorsquela télécommande n'est pas utilisée pour une longue période (un mois ou plus). En cas de fuite de la batterie, nettoyez bien et remplacez par une nouvelle batterie lithium. Attention: La batterie peut provoquer des risques d'incendie si elle est mal traitée. Ne rechargez, démontez ni chauffez la batterie à plus de 100oC. Remplacez avec une batterie du même type. - Mettez la batterie usagée à la bonne disposition. Mettez la batterie hors de portée des enfants et ne jetez pas dans un feu.
Montage de fixation pour l'appui-tete et lecteur de DVD
Le montage de fixation pour l'appui-tête a été conçu pour s'adapter aux larges variétés de formes et de tailles des appuis-tête dans des voitures modernes. Le rembourré en mousse vous permet de régler l'angle de l'écran et d'éliminer les vibrations quand la voiture se déplace.
- Décidez de l'appui-tête que vous pouvez utiliser
- Une fois que vous êtes habitué à l'appui-tête, assurez-vous que le siège, l'angle du dossier et l'appui-tête sont placés afin de convenir au passager avant qui est sur le siège et suivez les instructions du fabricant de voiture.
- Dépliez les liens afin qu'ils soient suspendus au montage de l'appui-tête. Ne les retirez pas complètement de l'appui-tête.
- Mettez le montage de l'appui-tête au milieu de l'appui-tête, en vous assurant que le mécanisme rapide de dégagement est au-dessus. Voir le diagramme ci-dessous. Passez les deux attaches du dessus, par-dessus le sommet de l'appui-tête et au-dessous de la surface avant. Voir les diagrammes ci-dessous. Passez les deux attaches du dessous, sous l'appui-tête et tirez-les jusqu'à que vous retrouviez les attaches au-dessus. Voir les diagrammes ci-dessous.
Fixerlelecteurportatifdedvdau montagede l'appui-tete
- Ces instructions supposent que la plaque arrière est installée à l'arrière du lecteur de DVD portatif, comme désigné ci-dessus. En tenant le lecteur portatif de DVD de la bonne manière vers le haut et par les bords, mettre l'arrière de l'écran jusqu'au centre du montage de l'appui-tête. Voir le diagramme ci-dessous.
- Abaissez le lecteur portatif de DVD et placez la rainure sur la plaque arrière du lecteur portatif de DVD au-dessus de la fente surelevée au milieu du montage de l'appui-tête. Voir les diagrammes relatifs. Abaissez doucement l'écran jusqu'au déclic de la serrure.
Connexion audio/vidéo
RACCORDEMENT D'UN TÉLÉVISEUR
Connexion audio/vidéo
RACCORDEMENT D'UN ADAPTATEUR SUR LA PRISE DC IN 12V
UTILISATION D'UN ÉCOUTEUR
- Réglez le volume sonore au minimum.
- Connectez la fiche de l'écouteur sur la prise ( Ø ) du lecteur.
- Ajustez le volume désiré.
17-FR
Raccordement sur un décodeur DOLBY digital/dts/mpeg ou un amplificateur avec un décodeur intégré
Ce lecteur est compatible avec Dolby Digital, DTS ou MPEG. Branchez la sortie audio numérique du lecteur sur un décodeur ou un amplificateur avec un décodeur intégré.
Un décodeur ou amplificateur compatible, 5 haut-parleurs (avant gauche/droite, centre et surround gauche/droite) et un subwoofer sont nécessaires pour optimiser la performance de Dolby Digital/DTS 5.1.
Connexions
POUR LA RAI
NUMÉRIQUE
SYSTEMIDC
Mettre les signaux multisp amplificateur numerous MPEG. Pour des instant-sortie audio de l'instant
Panneau latéral de l'unité
Consigne:
Vérifiez soigneusement les r de la sortie numérique du lect avant de relier le lecteur à un amplificateur équipé avec un audio numérique d'entrée qui n'est pas compatible avec le système Dolby / DT$ / MPEG.
Connexions du lecteur sur d'autres appareils
RACCORDEMENT D'UN SYSTÈME HAUT-PARLEUR ACTIF
Système de haut-parleur actif
20-FR
La fonction audiovisuelle ENTREE /SORTIE
LA FONCTION AUDIOVISUELLE ENTRÉE / SORTIE
Lorsque vous appuyez sur le bouton de MODE, le lecteur arrête la lecture normale et agira en tant qu'écran à matrice active (TFT).
Quand vous appuyez sur le bouton MODE, le lecteur arrête la lecture normale et fonctionnera comme un écran à MATRICE ACTIVE. Évitez d'entrer le signal AUDIO VISUEL du JACK AUDIO VISUEL lorsque le lecteur est réglé sur la fonction SORTIE AUDIO VISUELLE, sinon cela causerait des interférences et cela affecterait la lecture et diminue la qualité de la lecture.
21-FR

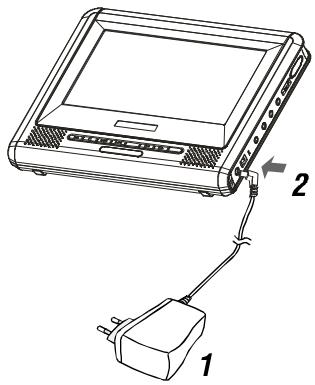

Mise sous tension
MARCHE/ARRET
1. Reliez l'adaptateur de courant alternatif à la prise d'alimentation. 2. Connectez la prise de sortie de courant direct de l'adaptateur à la prise d'entrée de courant direct sur l'unité principale. 3. Mettez le bouton d'ALIMENTATION à la position MARCHE.
Conseil :
L'adaptateur inclus (courant alternatif/courant direct) est compatible avec la tension de 100 à 240 V, vous pouvez l'employer pour vos voyages en outre-mer.
Notez que vous avez besoin d’une prise adaptateur (disponible en magasin) adaptée à la région dans laquelle vous voyagez.
Mise en horstension
1 Quand le courant est allumé, placez l'interrupteur à la position OFF. 2 Débranchez la prise d'alimentation de la prise de courant. 3 Débranchez l'adaptateur de courant alternatif courant direct de la prise d'entrée du lecteur.
22-FR
Opérations essentielles

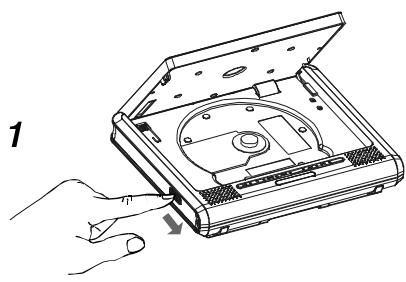

=CHARGEMENT
1 Appuyez sur la touche OUVERT pour ouvrir.

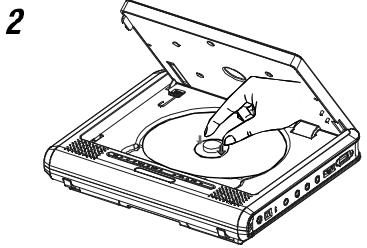

2 Insérez le disque et enfoncez-le avec vos doigts près du trou au centre.
Un déclic peut s'entendre.
- Placer le disque solidement. Si vous ne le placez pas solidement, cela peut avoir pour conséquences des dommages.
- N'employez pas des disques craqués ou déformés. Le faire peut ainsi causer des dégâts.
- Placez des DVD ou des CD à simple face à l'intérieur avec le côté label (imprimé) dirigé vers le haut. Pour les DVDs à côté double, vérifiez chaque côté soigneusement, ensuite placez le disque solidement à l'intérieur (jusqu'à un déclic soit entendu).
- Pour les CD ou DVD à simple face, vous ne devez pas vous inquiéter de toucher le côté (imprimé) du disque avec vos doigts. Étant donné que les DVD à double face ont des signaux enregistrés des deux côtés, faites ainsi attention à ne pas les rayer tout en les enlevant du lecteur.
3 Fermez le couvercle frontal.

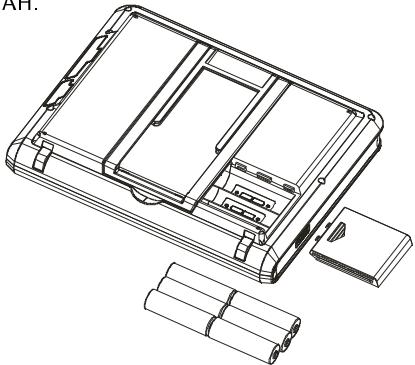

Operations de BASE
- OUVREZ le couvercle du compartiment à piles.
- Remplacez les 6 piles AA.
- Nous dirons d'une façon générale que la durée de lecture du DVD ne sera pas moins de 2 heures avec 6 piles.
NI-MH de 2300 mAh.
- La durée de lecture des piles est très liée aux disques et aux facteurs de fonctionnement, etc.
- Nous suggérons d'utiliser au moins 2300mAh ou des piles rechargeables pour un meilleur fonctionnement
- Enlevez les batteries quand le tourne-disque n'est pas mis en marche
- Les batteries rechargeables ne peuvent pas être mises en charge avec le tourne-disque
Les piles non rechargeables peuvent ne pas fonctionner correctement sur ce dispositif.
24-FR
Opérations essentielles
1. Mise sous tension du lecteur. 2. Ouvrir le couvercle frontal. 3. Insérer le disque correctement. 4. Fermer le couvercle. 5. Le lecteur chargera le disque et le jouera.
automatiquement. Si le disque ne joue pas, appuyez sur la touche
Arretez la lecture
1. Appuyez sur ■ sur le clavier ou sur la télécommande tout en jouant un CD. 2. Le lecteur se rappelle l'endroit d'arrêt. 3. Pour reprendre la lecture de l'endroit où il s'est arrêté, appuyez simplement sur la touche 4. Pour effacer la marque d'arrêt, appuyez de nouveau sur le statut arrêt ■. Le lecteur ne jouera pas de l'endroit d'arrêt en appuyant la prochaine fois sur ▷.
PAUSE lecture
1. Appuyez sur sur le clavier ou sur la télécommande pendant la lecture. 2. Appuyez de nouveau pour reprendre la lecture normale.
25-FR
Lecture à vitesse rapide
1. Appuyez sur la touche ▶ sur le clavier ou bien appuyez simplement sur la télécommande pendant la lecture. 2. La vitesse de lecture est changée chaque fois que vous appuyez sur ▶ ou «. La vitesse sera changée à 2X, 4X, 8X, 20X, 1X.
Lecture au ralenti
1. Appuyez sur la touche de la télécommande pendant la lecture. La vitesse de lecture devient 1/2, 1/3, 1/4, 1/5, 1/6 ou 1/7 de la vitesse normale chaque fois que vous appuyez sur la touche. 2. Quand vous appuyez pendant le statut de pause, le lecteur montrera un arrêt sur l'image à l'écran, l'image changera une seule image chaque fois que la touche est appuyée.
Conseil:
Pendant la lecture rapide ou lecture au ralenti, le son est mis en sommeil, excepté pour le disque CD et MP3. Pour reprendre la lecture normale, appuyez
A-b repeter la lecture
1-LECTURE A-B
Appuyez sur la touche A-B sur la télécommande pendant la lecture, un point sera situé sur la télécommande, et REPETER A apparait sur l'écran. - Appuyez sur la touche A-B de nouveau, le point B sera situé et le lecteur lira du point A au point B à plusieurs reprises. - Appuyez sur la touche A-B de nouveau, la lecture sera annulée et retournera à la lecture normale.
2 Répétez un Titre, un Chapitre ou une Piste
■ Appuyez sur le bouton RÉPÉTER sur la télécommande pendant la lecture. Le chapitre ou le titre (pour DVD) et la piste ou le disque entier (pour CD) sera joué à plusieurs reprises. - Le mode RÉPÉTER sera changé chaque fois que la touche RÉPÉTER est appuyée.
Fonction ZOOM
1. Appuyer sur ZOOM sur la télécommande pendant la lecture. L'image sur l'écran est zoomée. 2. Le changement de focale est changé chaque fois que le bouton de zoom est appuyé, la séquence est 2X, 3X, 4X, 1/2X, 1/3X, 1/4X, 1X.
Recherche d'une SCENE specifique
1 Appuyez sur la touche RECHERCHE sur la télécommande. 2 appuyez sur la touche HAUT, BAS et RETOUR
pour se déplacer à la section désirée.
3 saisir le numéro valid pour CHOISIR heure ou titre / chapitre ou piste particulier. 4 appuyez sur la touche RETOUR pour jouer la scène spécifique. 5 appuyez sur la touche RECHERCHE pour sauter à l'écran normal.
Selection du sous-titre
Vous pouvez sélectionner un sous-titre préféré de ceux inclus sur le videodisc DVD en appuyant sur la touche SOUS-TITRE sur la télécommande pendant la lecture.
Changer l'angle
Appuyez sur la touche de l'ANGLE sur la télécommande tout en re-jouant une scène enregistrée avec des angles multiples. Si vous videodisque DVD n'est pas enregistré avec des angles multiples, le fait d'appuyer sur la touche de l'ANGLE n'aura aucun effet.
Changer la LANGUE AUDIO
1 appuyez sur la touche AUDIO sur la télécommande pendant la lecture, vous pouvez sélectionner la langue audio incluse sur le videodisc DVD.
2 pour CD-video ou CD, vous pouvez désirer la chaîne de lecture.
Programme de lecture
La fonction de lecture des programmes peut automatiquement jouer les titres, chapitres, ou pistes dans l'ordre programme.
- Insérez un disque et puis appuyez sur la touche de PROGRAMME sur la télécommande.
À ce moment-là, le menu apparait comme ci-dessous.
En utilisant ← ↑ ↓ → et la touche des chiffres, Sélectionnez et le chapitre dans l'ordre laquelle vous pouze les gramma.
- En utilisant ↓ ↑ ↓ → pour placer le curseur sur LECTURE et appuyez sur la touche RETOUR. Le lecteur commence la lecture de PROGRAMME.
- Pour sorting, appuyez de nouveau sur PROGRAMME.
Consignes :
- Quand le lecteur de DVD vidéo est éteint ou que les disques sont retirés, les articles programmés seront enlevés.
- Selon le disque, certains peuvent ne pas avoir cette fonction. En sélectionnant un titre ou un chapitre inexistant, le lecture de programme annule automatiquement.
Utilisation de l'affichage à l'écran
1 Ce lecteur de DVD vidéo vous permet de visionner le statut opérationnel et l'information de disque sur l'écran.
2 appuyez sur la touche LECTEUR OPTIQUE (OSD) sur la télécommande pendant la lecture, l'information de disque sera affichée sur l'écran.
3 appuyez de nouveau sur la touche LECTEUR OPTIQUE (OSD), l'information disparaîtra.

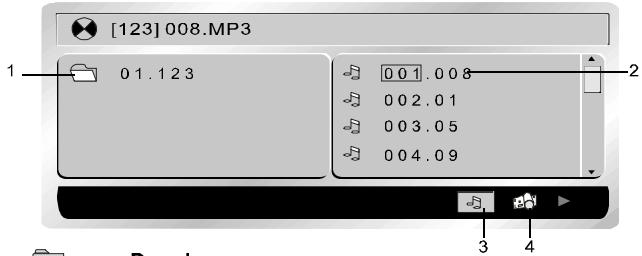

Lecture d'un DISQUE en FORMAT MP3 et CD JPEG
Dossier
Fichier
ICONE MP3
ICONE JPEG
Utilisez 12 / 12 pour déplacer le curseur à un dossier, à un fichier, ICONE MP3 ou ICONE JPEG. Afin de dire les fichiers MP3, déplacer le curseur à l'ICONE MP3 et appuyez la touche RETOUR. Afin de dire les fichiers JPEG, déplacer le curseur à l'ICONE JPEG et appuyez la touche RETOUR. Choisissez le fichier désiré et appuyez la touche RETOUR pour lire. - Appuyez sur le bouton A-B pour avoir la fonction RÉPÉTER A-B, appuyez sur la touche RÉPÉTER pour coupure de mode répétition (REP1, REP DIR, REP ALL, REP OFF). REP1 signifie répéter la piste, REP DIR signifie répéter le dossier, REP ALL signifie répéter le disque entier.
29.-FR

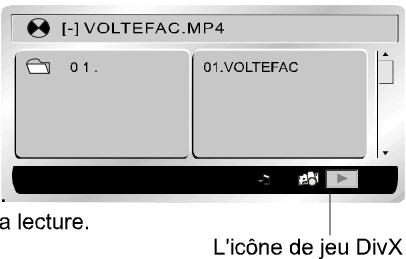

FAIRE JOUER Des fichiersdivx
Votre lecteur est un produit officiellement certifié par DivX qui joue DivX.5, DivX.4, DivX.3, et le contenu visuel de DivX. VOD, conformément aux conditions techniques certifiées par DivX.
Pour garantir la lecture des fichiers DivX, l'audio acoustique doit être en format mp3. Les appareils certifiés DivX peuvent jouer n'importe quel audio acoustique mp3 intercalé à n'importe quel bitrate, à la fois CBR et VBR.
L'audio acoustique doit être échantillonné aux fréquences standard, telles que 32 kHz, 44,1 kHz, et 48 kHz, et doivent se conformer aux specifications du document AVI. Indépendamment du MP3, les formats audio identifiés par votre lecteur sont la couche 1/2, AC3, DTS, PCM de MPEG. Des formats tels qu'AAC et Ogg Vorbis ne sont pas soutenus par ce joueur.
- Ouvrez le compartiment en glissant le bouton d'OUVERTURE vers la droite.
- Placez le disque avec le côté imprimé faisant face et fermez le compartiment.
- Un menu apparait sur l'écran. Choisissez un dossier en utilisant les boutons sur la télécommande, et appuyez pour voir le contenu du dossier.
Quand il y a de la musique, images et dossiers de DivX figurent sur le disque, appuyez plusieurs fois sur le bouton pour accéder aux icônes en bas de l'écran, puis utilisez le bouton pour CHOISIR DIVX et appuyez pour confirmer.
- Sélectionnez un fichier avec le bouton de la télécommande.
Pour retourner à la liste du document, appuyez
- Appuyez pour commencer la lecture
- Appuyez sur "ARRÉT" pour arrêter la lecture.
Utilisation du PORT USB
- Allumez le lecteur.
- Branchez la carte USB au port USB du lecteur de DVD. Alors la carte USB sera lue automatiquement.
- Si le disque joue, la carte USB ne peut pas être lue.
- L'appareil DVD peut ne pas fonctionner correctement en utilisant le câble de connexion USB. Il est recommandé de ne pas l'utiliser.
- Porte USB 1.1 Emploi
30-FR

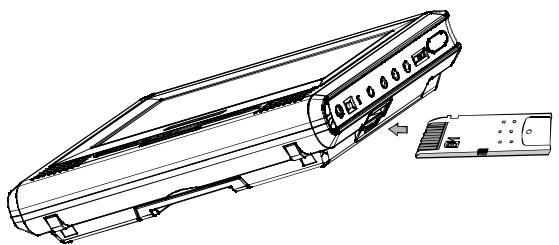

Utilisation du PORT SD/MS/MS-Pro/MMC
- Allumez le lecteur.
- Branchez une des cartes SD/MS/MS-PRO/MMC au port.
Alors la carte sera lui automatiquement.
La carte SD/MS/MS-PRO/MMC ne peut exécuter aucune fonction si un disque, une carte USB ou une carte CF est en train de fonctionner.
- Installer le lecteur de la voiture comme dans l'image.
- Ce produit a été vérifié avec la meilleure marque de fabrique des fiches médiatiques, étant donné qu'en ayant recours à l'utilisation de la pauvre qualité des fiches peut influencer sur la capacité de la lecture du module. Le module peut dire la flash de la carte d'extension mémoire d'une capacité supérieure à 1 Gb

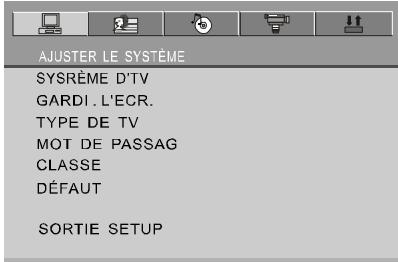

Étapes générales de réglage
1. Appuyez sur la touche RÉGLAGE sur la télécommande, le menu principal de réglage apparait.
2 appuyez les touches GAUCHE ET DROIT pour accentuer l'icône de la page désirée, puis appuyez la touche HAUT ou BAS pour activer cette page.
3 appuyez la touche BAS pour accentuer l'option désirée. Appuyez RETOUR ou appuyez DROIT pour sélectionner, les choix de cette option apparaisent.
4. appuyez les touches GAUCHE / DROIT / HAUT / BAS pour sélectionner l'option SORTIE RÉGLAGE, puis appuyer RETOUR ou RÉGLAGE de nouveau pour sortir du MENU RÉGLAGE.
Consigne:
L'appui des touches suivantes arrête le menu de réglage, et les qui ont été changés seront économisés : Sous-titre, Titre, Arrière, Arrêt, Lecture / Pause, Étape, Suivante, Précédente, Zoom, Programme, Répéter, Angle, Mise en sommeil.

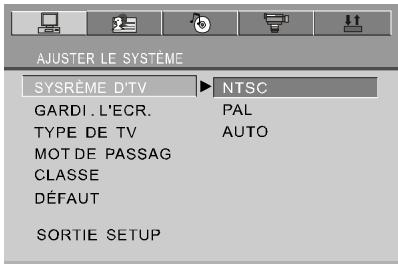

Ajuster le système
Les options de réglage de système sont illustrées ci-dessous:
Si vous pouvez relier le lecteur à une télé, veuillez besoin un système correct de télé d'abord.
AUTO : choisissez ce réglage si votre lecteur de DVD est relié à un télévisuer multisystem. - NTSC : CHOISSEZ CE REGLAGE Si voite lecteur de DVD est relié à un télévisuer NTSC. PAL : choisissez cet réglage si votre lecteur de DVD est relié à un téléviseur PAL. Le réglage par défaut est NTSC.
Consignes :
Le réglage avec le système incorrect de téléviseur aura comme conséquence une image noire et blanche sur votre écran de téléviseur.

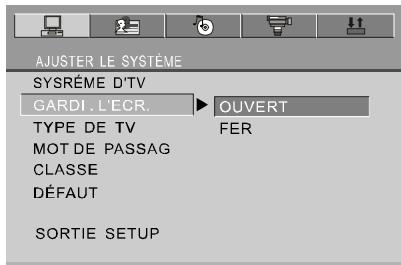

GARDI. L'ecr.
Si l'économiseur d'écran est allumé, quand vous lecteur de DVD se trouve en ARRÊT ou en statut PAS DE DISQUE, ou il y a un plan fixe pendant une période de temps, l'économiseur d'écran sera affiché. Ce dispositif peut protéger l'écran contre des dommages.
OuVERT: choisissez ce réglage pour activer l'économiseur d'écran. ■ FER : Choisissez ce réglage pour annuler l'économiseur d'écran. Le réglage par défaut est allumé.

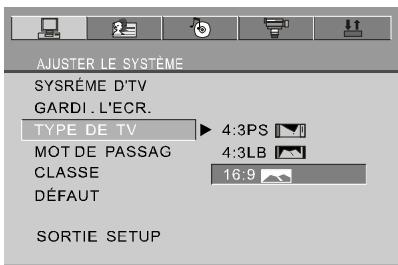

Ajuster le système
16: 9 (Télé mégascope: Écran Large): choisissez ce réglage si votre lecteur de DVD est relié à un télé mégascope. Si vous choisissez ce réglage et vous n'avoz pas un écran large, les images sur l'écran peuvent apparaître déformées en raison de la compression verticale. 4: 3 LB (Boîte aux lettres): choix de ce réglage si votre lecteur de DVD est relié à un rapport normal de télévisueur. Vous verrez les films dans leur format de l'image original (rapport de haut en large). Vous verrez l'image entière du film. Le film pourrait apparaitre avec des barres noires au dessus et au bas de l'écran. 4: 3 PS (Recadrage automatique): CHOIX DE CE REGLAGE Si VOITE lecteur DE DVD est relié à un rapport normal de télévisueur vous pouvez replir l'écran entier de votre télévisueur avec le film. Ceci pourrait signifier que des parties de l'image (les bords gauches et droits) ne seront pas vues.
Consignes:
Le rapport d'affichage de l'image est lié au format enregistré de disque. Quelques disques ne peuvent pas être affichés dans le format d'image choisi. Si vous jouez un disque enregistré en format de 4:3 sur un écran large de téléviseur, les barres noires apparaîtront du côté gauche et droit de l'écran. - Vous devez ajuster le réglage de l'écran selon le type de téléviseur.
34-FR

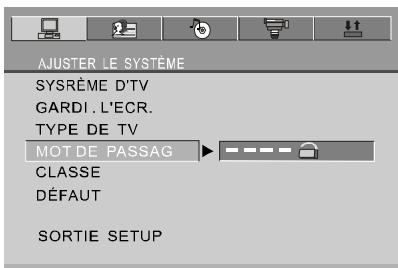

MOT De PASSAG
1ère étape : Quand vous l'utilisez la première fois : saisissez le mot de passe 0000 ou le mot de passe attribué pour l'ouvrir 2ème étape : Une fois que le contrôle parental est déverrouillé, allez au menu classification et déterminez une classification 3ème étape : Saisissez un nouveau mot de passe de votre choix en choisissant un numéro à 4 chiffres pour verrouiller la classification du lecteur. Si vous oubliez le mot de passe attribué, vous pouvez utiliser 0000 pour déverrouiller la classification une nouvelle fois.

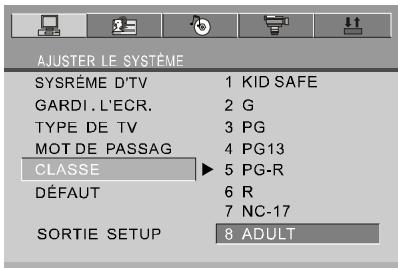

Le dispositif de classification fonctionne avec les disques de DVD qui ont été assignés une classification.
Ceci vous aide à contrôler les types de DVD que le lecteur peut voir.
Il y a huit options de classifications limitées : KID SAFE (SECURITE ENFANTS), G, PG, Pg13, PG-R, R, NC-17, ADULT. Le réglage par défaut est ADULT.
Consigne:
Si l'option de mot de passe est verrouillée, vous ne pouvez pas changer la classification.
Par défaut
Choisissez cette option pour reprendre les réglages d'usine.
Ajuster de LANG

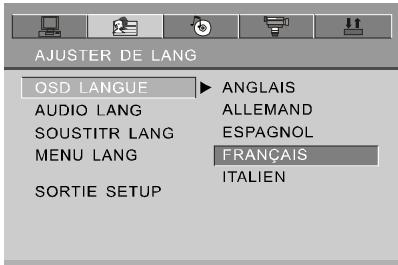

Les options de réglage de langue sont illustrées ci-dessous :
Sélectionnez l'option de OSD LANGUE, et appuyez sur les touches fléchées pour désirer la langue du LECTEUR OPTIQUE (OSD) que vous préférez. Appuyez sur la touche RÉTOUR pour confirmer, et l'écran affichera LECTEUR OPTIQUE (OSD) dans cette langue. Il y a 5 langues disponibles pour le LECTEUR OPTIQUE : anglais, allemand, espagnol, français et italien.
Sélectionnez l'option AUDIO LANG, et appuyez sur les touches fléchées pour choisir la langue audio que vous préférez. Appuyez RETOUR pour confirmer. Si le disque que vous jouez a cette langue disponible, il produit la sortie audio en cette langue. Il y a un choix de huit langues : chinois, anglais, japonais, français, espagnol, portugais, italien et allemand.
36-FR
Ajuster de LANG

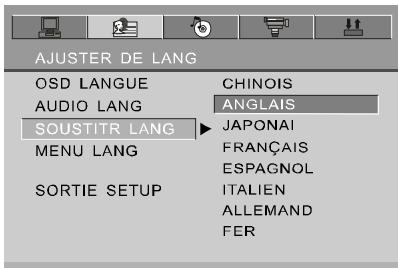

Sélectionnez l'option de la SOUSTITR LANG, et appuyez sur les touches fléchées pour désirer la langue sous-titrée que vous préférez. Appuyez RETOUR pour confirmer. Si le disque que vous jouez a cette langue disponible, il affichera des sous-titres en cette langue. Il y a un choix de 7 langues sous-titrées : chinois, anglais, japonais, français, espagnol, italien et allemand.

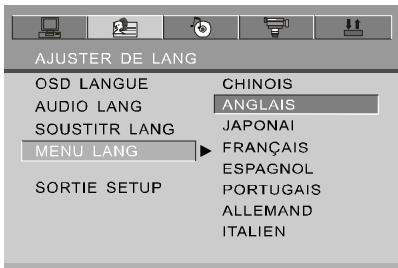

Sélectionnez l'option de MENU LANG, et appuyez sur les touches fléchées pour choisir le menu langue que vous préférez. Appuyez RETOUR pour confirmer. Si le disque que vous jouez a cette langue disponible, il affichera le menu en cette langue. Il y a un choix de huit menu langues : chinois, anglais, japonais, français, espagnol, portugais, allemand et italien.
Consignes:
Si vous langue préférée n'est pas disponible, la langue par défaut du disque sera jouée.
La langue par défaut de votre lecteur DVD est l'anglais.
37-FR

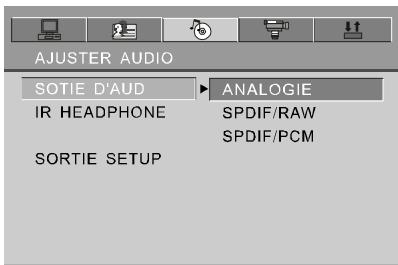

SOTIE D'aud
Sélectionnez l'option SOTIE D'AUD, et appuyez sur les touches fléchées pour choisir le mode de sortie audio que vous préférez. Appuyez RETOUR pour confirmer : Il y a l'option de trois modes de sortie audio : ANALOGIE, SPDIF / CRU et SPDIF / PCM.
■ ANALOGIE : CHOISISEZ ce réglage pour la sortie du signal analogue, et aucun signal ne sort de la prise coaxiale. SPDIF / RAW : Choisissez ce réglage si votre lecteur de DVD est relié à un amplificateur de puissance avec un câble coaxial. En jouant un disque enregistré avec le système Dolby, les formats audio DTS et MPEG, les signaux numériques correspondants sortiront du jack coaxial de sortie. SPDIF / PCM : Choisissez ce réglage si votre lecteur de DVD est relié à un ■ amplificateur stéréo numérique à deux-châines. En jouant un disque enregistré avec le système Dolby et les formats audio MPEG, les signaux audio seront modulés en un signal PCM à deux châines, et il sortira du jack de sortie coaxial.
Mettez l'IR HEADPHONE en surbrillance et utilisez les boutons en forme de flèche pour sélectionner les options. Appuyez sur ENTREE pour confirmer.
Il y a 2 options : “OUVERT/FER".
Le réglage par défaut est la position FER.
38-FR

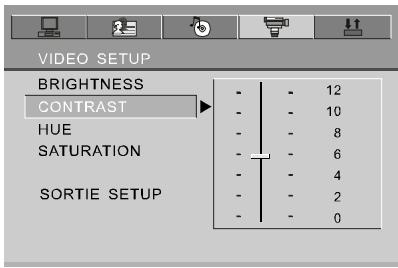

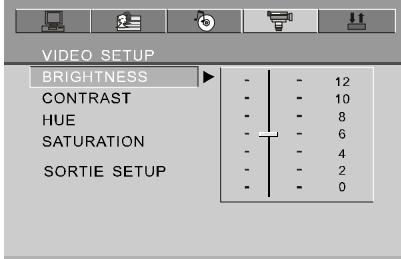

Les options de réglage vidéo sont illustrées ci-dessous :

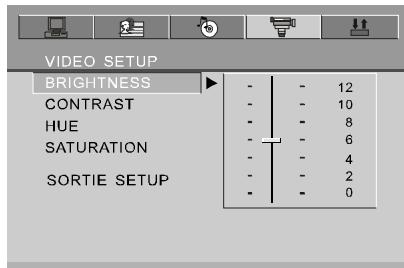

Employez les touches vers le HAUT et vers le BAS pour défiler la barre et pour ajuster la luminosité.

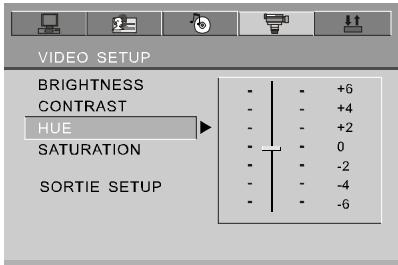

Employez les touches vers le HAUT et vers le BAS pour défiler la barre et pour ajuster le contraste.
39-FR
Employez les touches vers le HAUT et vers le BAS pour défiler la barre et pour ajuster la tonalité.

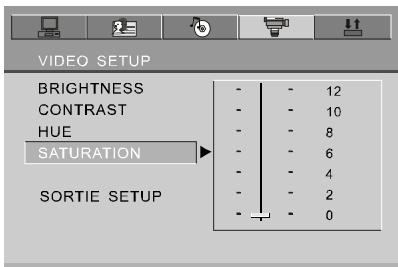

Saturation
Employez les touches vers le HAUT et vers le BAS pour défiler la barre et pour ajuster la saturation.
40-FR
Ajuster digital

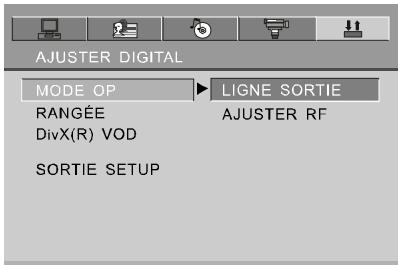

Les options numériques de réglage sont illustrées ci-dessous:
Il y a deux modes de rendement : l'une est la LIGNE SORTIE ; l'autre est AJUSTER RF.
LIGNE SORTIE : vous permet d'effectuer la fonction de compression linéaire pour le signal d'entrée. Faites ce besoin leoir pour son faible volume. AJUSTER RF : Faites ce besoin durant la journée pour son volumeélevé.

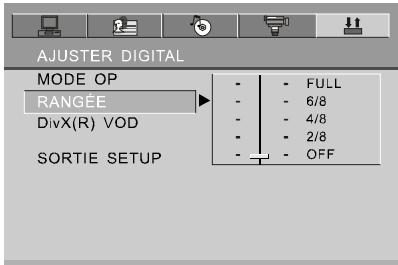

Rangée
Choisissez ce réglage pour ajuster la sortie haut-niveau du rapport de compression et obtenir un effet différent. Si vous ajustez EN PLEIN, la valeur de crête du signal audio sera compré au minimum; tout en s'ajustant à OFF, maximum.
41. FR
DivX VOD
Des dossiers de DivX VOD sont téléchargés après le paiement d'une location de certains sites webs commerciaux. Avant de télécharger un VOD, vous devez saisir le numéro d'immatriculation de votre lecteur de DVD sur le formulaire d'achat sur le site. Notez le numéro d'immatriculation en huit caractères de sorte que vous puissiez compléter le formulaire sur le site web où vous achetez vos fichiers de DivX VOD.
Note : si vous ne pouvez pas jouer un fichier de DivX VOD enregistré sur un disque de CD-R après l'avoir télécharge, la période de location assignée pendant l'achat du site web a pu avoir expiré. Il est également possible que le fichier enregistré ne soit pas compatible avec votre lecteur en raison de différentes versions ou des paramètres incorrects du téléchargement. Les paramètres employés lorsque vous copiez sur CD-R peut également être une autre raison.
Puisqu'il n'est pas possible ici de fournir toute l'information, les paramètres et les conseils concernant l'utilisation des fichiers de DivX VOD, nous recommandons que vous visitiez des sites web de spécialistes tels que www.divx.com/vod.
42-FR
Dimension et paramètre
Nom du produit :
Lecteur de DVD PORTATIF
Puissance:
12V courant direct
Consummation :
<8.5W
Sortie audio :
R/L 2ch, OPTIQUE
Sortie video :
Composed
Dimension :
210X175X40mm
Poids:
710g (Sans pile)
43.-FR
DÉPANNAGE
| Symptômes | Causes possibles | Remèdes |
| Le disque ne marche pas | Le disque a été chargé inexactement. | Chargez le disque avec le label vers le haut, et reposant fermement au milieu. |
| Le disque est sale ou rayé. | Assurez-vous que le disque est sans éraflures ou empreintes digitales. | |
| Disque de mauvaise région. | Employez le disque de la bonne région. | |
| Aucun affichage | Le cable audiovisuel est débranché. | Connector le cable fermement. |
| Mauvais réglage ou raccordement pour le lecteur or le téléviseur | Réglage ouonne raccordement avec votre ecteur ou téléviseur. | |
| Aucun son | Le cable audiovisuel est débranché. | Brancher le cable fermement |
| Mauvais réglage ou raccordement pour le lecteur or le téléviseur | Réglage ouonne raccordement avec votre lecteur ou téléviseur. |
Entretien Nettoyez seulement l'unité comme commandée dans les instructions opérationnelles.
Dommages exigant une révision
Faibles la révision de l'unité par un technicien qualifié de service si:
L'unité a été exposée à la pluie ou à l'eau. L'unité ne semble pas fonctionner normalement. L'unité montre un changement marqué d'exécution.
N'essayez PAS de réviser l'unite par vous-mème!
44-FR
SDV97-BDI-FRE-NB-BO
