Type de produit	Compteur électrique
Marque	ELIWELL
Modèle	EWCH 485
Dimensions (façade)	48 x 48 mm
Profondeur	73 mm
Poids	Environ 200 g
Matériau du boîtier	Plastique ABS auto-extincteur
Alimentation	12 Vca/cc ± 15% ; 24, 110, 220 Vca ± 10%
Affichage	4 chiffres
Sortie	Relais SPDT 8(3)A 250 V AC
Entrées	3 entrées (comptage, activation, remise à zéro) pour contacts secs ou logiques TTL
Plage de température ambiante	-5 à 55 °C
Température de stockage	-30 à 75 °C
Fréquence maximale de comptage	30 Hz / 300 Hz / 3000 Hz (sélectionnable)
Division du comptage	1 à 999
Modes de fonctionnement	RESTART, RESTART-LAP, COUNT
Modes de comptage	UP (incrément) / DOWN (décrément)
Fonction de backup	Mémorisation ou remise à zéro après coupure
Fixation	Encastrable avec étrier et vis de fixation
Connexions	Sur socle Undecal
Entretien	Nettoyer avec un chiffon sec ; éviter les solvants
Sécurité	Respecter les tensions d'alimentation ; couper l'alimentation avant intervention
Réparabilité	Contacter le service après-vente ELIWELL ; pas de pièces détachées fournies
Pays d'origine	Italie (Pieve d'Alpago - BL)
Accessoires inclus	Socle Undecal

FOIRE AUX QUESTIONS - EWCH 485 ELIWELL

Comment régler le point de consigne ?

Pour visualiser le point de consigne, appuyer sur la touche PRG. Pour le modifier, utiliser les touches UP et DOWN pendant que la LED OUT/SET clignote. Quitter en appuyant sur RESET ou en attendant 5 secondes.

Comment entrer en mode programmation ?

Maintenir enfoncées les touches RESET et PRG pendant plus de 5 secondes. L'accès est possible uniquement si l'instrument n'est pas en phase de comptage (entrée EN ouverte) ou s'il est en comptage (entrée EN fermée). La LED OUT/SET clignote alors.

Quelle est la différence entre les modes RESTART et COUNT ?

En mode RESTART, la sortie s'active lorsque la consigne est atteinte, puis se désactive après le temps r et le compteur se remet à zéro automatiquement. En mode COUNT, la sortie reste active jusqu'à une remise à zéro manuelle via la touche RESET ou une commande à distance.

Comment modifier les paramètres (type de fonctionnement, comptage, etc.) ?

En programmation, utilisez les touches UP ou DOWN pour naviguer entre les paramètres (F, C, r, H, d, b). Pour modifier la valeur d'un paramètre, maintenez PRG enfoncée et utilisez UP/DOWN. Les modifications sont sauvegardées automatiquement en quittant la programmation.

Comment remettre le compteur à zéro ?

En mode COUNT, appuyer sur la touche RESET ou utiliser une commande à distance pour remettre à zéro. En mode RESTART, la remise à zéro est automatique après le temps r. Le paramètre b (mode backup) peut aussi définir un comportement après coupure.

Que faire si l'affichage ne s'allume pas ?

Vérifiez l'alimentation électrique (12 Vca/cc, 24, 110 ou 220 Vca selon le modèle). Assurez-vous que les connexions sur le socle Undecal sont correctes. Si le problème persiste, contactez le service après-vente ELIWELL.

Quelle fréquence d'entrée choisir ?

Le paramètre H permet de sélectionner la fréquence maximale d'entrée : 30 Hz (contact lent), 300 Hz ou 3000 Hz (signaux rapides comme encodeurs). Choisissez en fonction du type de capteur utilisé.

Comment utiliser la fonction backup ?

Le paramètre b offre deux modes : 1 (mémorise le comptage après coupure) et 2 (remet à zéro après coupure). Réglez selon votre besoin lors de la programmation.

Puis-je utiliser ce compteur avec un capteur à contacts secs ?

Oui, les entrées acceptent des contacts secs ou des signaux logiques TTL. Assurez-vous que la fréquence du signal ne dépasse pas la valeur réglée dans le paramètre H.

Quelles sont les précautions d'installation ?

Coupez l'alimentation avant toute intervention. Respectez les tensions d'alimentation indiquées. Pour le comptage à distance, l'entrée d'activation doit être court-circuitée si non utilisée. Montez l'appareil dans un environnement tempéré (-5 à 55 °C) et à l'abri de l'humidité.

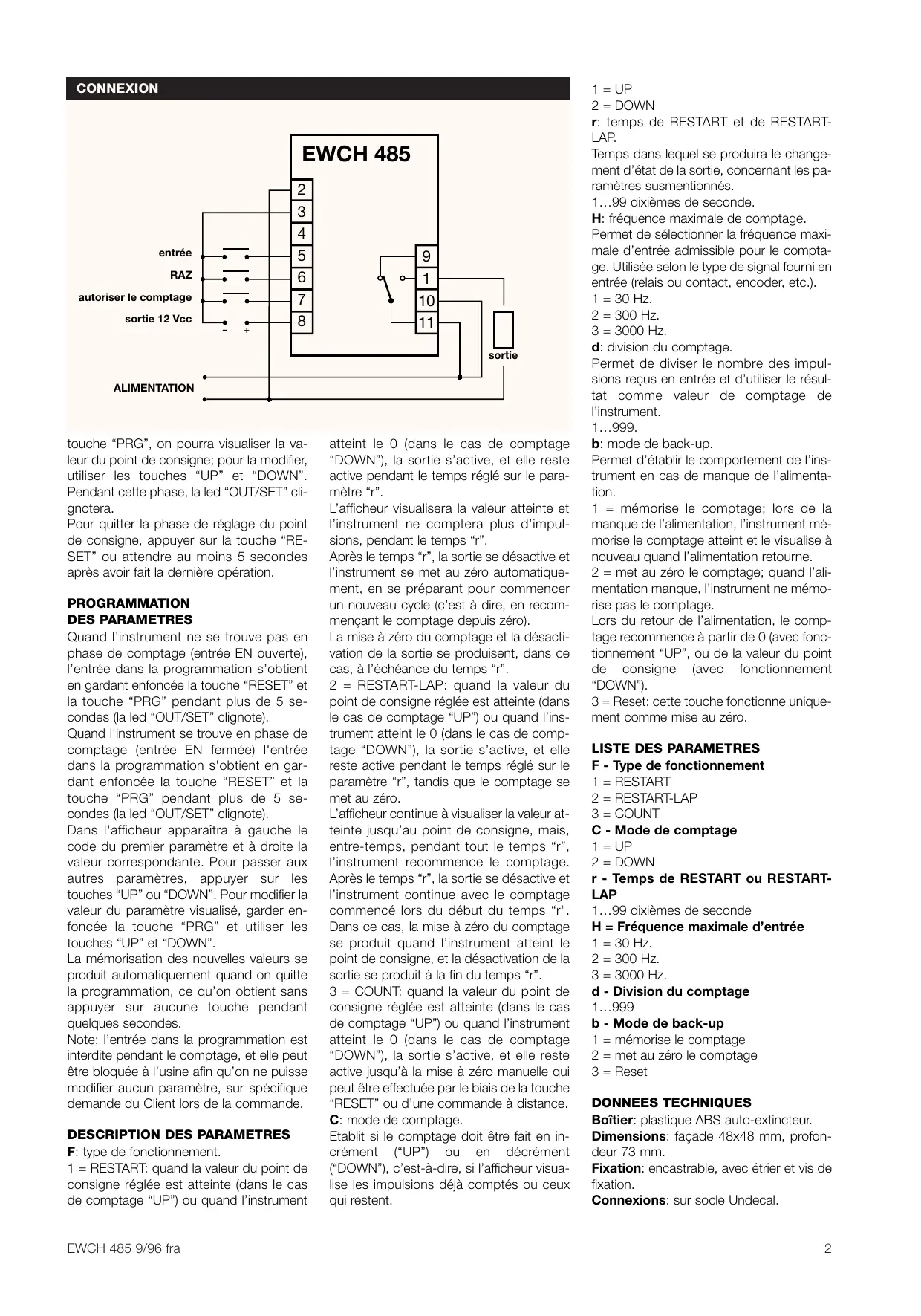

MODE D'EMPLOI EWCH 485 ELIWELL

touche "PRG", on pourra visualiser la valeur du point de consigne ; pour la modifier, utiliser les touches "UP" et "DOWN". Pendant cette phase, la led "OUT/SET" clignotera.

Pour quitter la phase de réglage du point de consigne, appuyer sur la touche “RESET” ou attendre au moins 5 secondes après avoir fait la dernière opération.

Programmation des parametres

Quand l'instrument ne se trouve pas en phase de comptage (entree EN ouverte), I'entree dans la programmation s'obtient en gardant enfoncée la touche "RESET" et la touche PRG"pendant plus de 5 secondes (la led OUT/SET"clignote).

Quand l'instrument se trouve en phase de comptage (entree EN fermée) I'entree dans la programmation s'obtient en gardant enfoncée la touche "RESET" et la touche PRG pendant plus de 5 secondes (la led OUT/SET clignote).

Dans l'afficheur apparaîtra à gauche le code du premier paramètre et à droite la valeur correspondante. Pour passer aux autres paramètres, appuyer sur les touches "UP" ou "DOWN". Pour modifier la valeur du paramètre visualisé, garder enfoncée la touche "PRG" et utiliser les touches "UP" et "DOWN".

La mémorisation des nouvelles valeurs se produit automatiquement quand on quitte la programmation, ce qu'on obtient sans appuyer sur aucune touche pendant quelques secondes.

Note : l'entrée dans la programmation est interdite pendant le comptage, et elle peut être bloquée à l'usine afin qu'on ne puisse modifier chaque paramètre, sur demande spécifique du Client lors de la commande.

Description des parametres

F: type de fonctionnement.

1 = RESTART: quand la valeur du point de consigne régée est atteinte (dans le cas de comptage "UP") ou quand l'instrument

atteint le 0 (dans le cas de comptage "DOWN"), la sortie s'active, et elle reste active pendant le temps réglé sur le paramètre "r".

L'afficheur visualisera la valeur atteinte et l'instrument ne comptera plus d'impulsions pendant le temps "r".

Après le temps "r", la sortie se désactive et l'instrument se met à zéro automatiquement, en se préparant pour commencer un nouveau cycle (c'est-à-dire, en recommençant le comptage depuis zéro).

La mise à zéro du comptage et la désactivation de la sortie se produisent, dans ce cas, à l'échéance du temps "r".

2 = RESTART-LAP : quand la valeur du point de consigne régée est atteinte (dans le cas de comptage "UP") ou quand l'instrument atteint le 0 (dans le cas de comptage "DOWN"), la sortie s'active, et elle reste active pendant le temps régé sur le paramètre "r", tandis que le comptage se met au zéro.

L'afficheur continue à visualiser la valeur atteinte jusqu'au point de consigne, mais, entre-temps, pendant tout le temps "r", l'instrument recommence le comptage. Après le temps "r", la sortie se désactive et l'instrument continue avec le comptage commencé lors du début du temps "r". Dans ce cas, la mise à zéro du comptage se produit quand l'instrument atteint le point de consigne, et la désactivation de la sortie se produit à la fin du temps "r".

3 = COUNT: quand la valeur du point de consigne régée est atteinte (dans le cas de comptage "UP") ou quand l'instrument atteint le 0 (dans le cas de comptage "DOWN"), la sortie s'active, et elle reste active jusqu'à la mise à zéro manuelle qui peut être effectuée par le biais de la touche "RESET" ou d'une commande à distance.

Mode de comptage.

Établit si le comptage doit être fait en incrément ("UP") ou en décrément ("DOWN"), c'est-à-dire, si l'afficheur visualise les impulsions déjà comptées ou ceux qui restent.

1 = UP

2 = DOWN

r: temps de RESTART et de RESTART-LAP.

Temps dans lequel se produit le changement d'état de la sortie, concernant les paramètres susmentionnés.

1...99 dixièmes de seconde.

H: fréquence maximale de comptage.

Permet de sélectionner la fréquence maximale d'entrée admissible pour le comptage. Utilisée selon le type de signal fourni en entrée (relais ou contact, encoder, etc.).

1 = 30Hz

2 = 300Hz

3 = 3000Hz

d: division du comptage.

Permet de diviser le nombre des impulsions reçus en entrée et d'utiliser le résultat comme valeur de comptage de l'instrument.

1...999.

b: mode de back-up.

Permet d'établir le comportement de l'instrument en cas de manque de l'alimentation.

1 = mémorise le comptage; lors de la manque de l'alimentation, l'instrument mémorise le comptage atteint et le visualise à nouveau quand l'alimentation retourne.

2 = met au zéro le comptage; quand l'alimentation manque, l'instrument ne mémorise pas le comptage.

Lors du retour de l'alimentation, le compte recommence à partir de 0 (avec fonctionnement "UP", ou de la valeur du point de consigne (avec fonctionnement "DOWN")).

3 = Reset : cette touche fonctionne uniquement comme mise à zéro.

F - type de fonctionnement

1 = RESTART

2 = RESTART-LAP

3 = COUNT

C - Mode de comptage

1 = UP

2 = DOWN

1...99 dixièmes de seconde

H = fréquence maximale d'entrée

1 = 30Hz

2 = 300Hz

3 = 3000Hz

D - division du comptage

1...999

B - Mode de backup

1 = mémorise le comptage

2 = met à zéro le comptage

3 = Reset

Donnees techniques

Boîtier: plastique ABS auto-extincteur.

Dimensions: façade 48x48 mm, profondeur 73 mm.

Fixation: encastrable, avec étrier et vis de fixation.

Connexions: sur socle Undecal.

Température ambiante: -5...55 °C.

Température de stockage: -30...75 °C.

Sortie: relais SPDT 8(3)A 250V AC.

Entrées: 3 entrées différentes pour compte, activation du compte et mise à zéro à distance au moyen de contacts secs ou logiques TTL.

Affichage: 4 chiffres.

Alimentation: 12 Vca/cc ± 15%; 24, 110, 220 Vca ± 10%.

ATTENTION: l'instrument fourni avec socle Undecal doit avoir l'entrée d'activation du comptage à distance court-circuitée.
