EWCC 100 - Transmetteur industriel ELIWELL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Transmetteur industriel analogique
Marque	ELIWELL
Modèle	EWCC 100
Matériau du boîtier	Plastique ABS
Dimensions (face avant)	52 × 45 mm (3 modules DIN)
Profondeur	58,7 mm
Poids	Environ 0,1 kg
Fixation	Rail-DIN (oméga 3)
Connexions	Bornier pour fils jusqu’à 4 mm²
Alimentation	24, 110 ou 220 Vca ±10 %, 50/60 Hz selon modèle
Entrées disponibles	PTC, Pt100, Ni100, TcJ, TcK, tension (0…500 V), courant (0…5 A), signaux standard (0…20 mA, 4…20 mA, 0…1 V, 0…10 V)
Sorties disponibles	0…20 mA, 4…20 mA (courant) ou 0…1 V, 0…10 V (tension) selon modèle
Précision	±0,5 % de la pleine échelle ±1 chiffre à 20 °C
Charge résistive maxi (mode courant)	250 Ω
Résistance de sortie (mode tension)	50 Ω
Température d’utilisation	-5…55 °C
Température de stockage	-30…75 °C
Fonctions principales	Conversion et transmission à distance de signaux provenant de capteurs (température, tension, courant) en signaux normalisés 4-20 mA ou 0-10 V
Entretien et nettoyage	Dépoussiérer avec un chiffon sec et doux. Ne pas utiliser de solvants. Débrancher l’alimentation avant nettoyage.
Sécurité	Respecter les tensions d’alimentation spécifiées. Ne pas exposer à l’humidité ou aux projections d’eau. Débrancher avant toute intervention.
Pièces détachées et réparabilité	Contacter le service après-vente ELIWELL ou un technicien qualifié. Aucune pièce réparable par l’utilisateur.
Informations générales	Fabricant : ELIWELL, Via dell’Artigianato, 32010 Pieve d’Alpago (BL), Italie. Tél. [phone].

FOIRE AUX QUESTIONS - EWCC 100 ELIWELL

Quels types de capteurs peuvent être connectés à l'EWCC 100 ?

L'EWCC 100 accepte des entrées pour thermorésistances (Pt100, Ni100), thermistance PTC, thermocouples (TcJ, TcK), tension (0…500 V) et courant (0…5 A) ainsi que des signaux normalisés (0…20 mA, 4…20 mA, 0…1 V, 0…10 V).

Comment alimenter l'appareil ?

L'alimentation dépend du modèle : 24 Vca, 110 Vca ou 220 Vca ±10 %, 50/60 Hz. Vérifier la plaque signalétique avant branchement.

Quelle est la précision de l'EWCC 100 ?

La précision est de ±0,5 % de la pleine échelle ±1 chiffre à 20 °C.

Comment fixer l'appareil sur un rail DIN ?

L'appareil se fixe sur un rail DIN (oméga 3) par simple encliquetage. Pour le retirer, tirer la languette située sous le boîtier.

Quelle est la charge maximale pour la sortie courant ?

La charge résistive maximale en mode courant est de 250 Ω.

Peut-on utiliser l'EWCC 100 en extérieur ?

L'appareil est conçu pour une utilisation en intérieur avec une température de -5 à 55 °C. Il ne doit pas être exposé à l'humidité ou aux intempéries.

Comment entretenir l'EWCC 100 ?

Dépoussiérer régulièrement avec un chiffon sec et doux. Ne pas utiliser de produits chimiques. Débrancher l'alimentation avant nettoyage.

Que faire si l'appareil ne fonctionne pas ?

Vérifiez l'alimentation, les connexions et la configuration de l'entrée/sortie. Si le problème persiste, contactez le service après-vente ELIWELL.

Quels sont les domaines d'application typiques ?

L'EWCC 100 est utilisé dans l'industrie pour transmettre à distance des signaux de température, pression ou autres grandeurs physiques via une boucle de courant 4-20 mA ou une sortie tension.

Où trouver le schéma de câblage détaillé ?

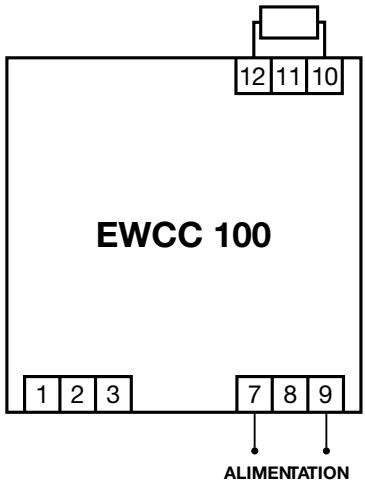

Le schéma de câblage se trouve dans la notice d'utilisation téléchargeable sur notice-facile.com. Il indique les bornes pour l'alimentation, l'entrée et la sortie selon le modèle.

MODE D'EMPLOI EWCC 100 ELIWELL

transmetteur pour standards industriels

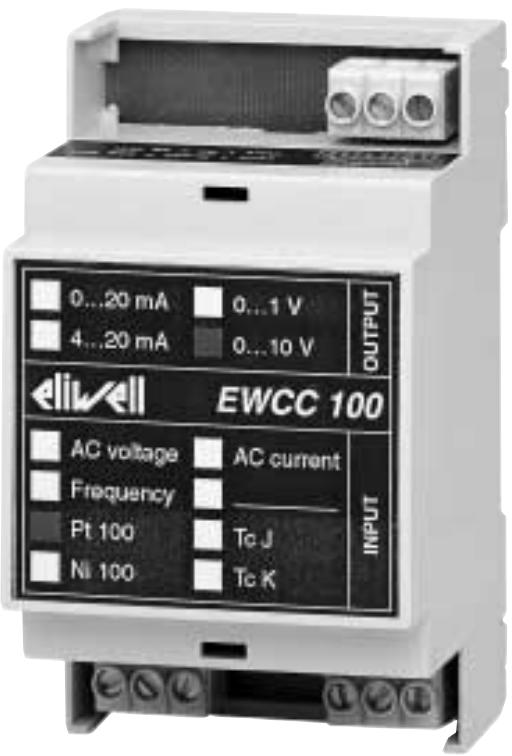

Le EWCC 100 est un instrument analogue qui peut être utilisé dans toutes les applications civiles et industrielles où il faut transmettre à une longue distance, par le biais d'un couple de fils, n'importe quelle magnitude acquise par un senseur ou par un transducteur.

• Boitier: plastique ABS, 3 modules DIN, face avant 52 × 45 ~mm
• Profondeur: 58,7 mm Fixation: rail-DIN
• Connexions: bornier pour fils = 4 mm²
• Entrées (dépend du modèle) : PTC, Pt100, Ni100, TcJ, TcK, tension et courant (0...20 mA, 4...20 mA, 0...1 V, 0...10 V) Sortie (dépend du modèle) : 0...20 mA, 4...20 mA, 0...1 V, 0...10 V
• Précision: ±0,5% de la pleine échelle ±1 chiffre à 20 °C
• Charge résistive maximale dans le mode courant: 250 Ω
• Résistance de sortie dans le mode tension: 50 Ω
• Alimentation (selon le modèle): 24, 110, 220 Vca ±10%; 50/60 Hz

Le EWCC 100 est un instrument analogue qui peut être utilisé dans toutes les applications civiles et industrielles où il faut transmettre à une longue distance, par le biais d'une couple de fils, n'importe quelle magnitude acquise par un senseur ou par un transducteur.

La vaste gamme disponible permet d'employer cet instrument avec plusieurs types d'entrées, dont :

• température (thermoresistances Pt100, Ni100, thermisteurs PTC, thermocouples TcJ, TcK)
• réseau électrique (tension 0...500 V - courant 0...5 A) avec isolation galvanique totale par transformateur standard industriel (0...20 mA, 4...20 mA, 0...1 V, 0...10 V) Les sorties, selon le modèle, sont disponibles pour courant (0...20 mA-4...20 mA) ou pour tension (0...1 V, 0...10 V).

Donnees techniques

Boftier: plastique ABS, 3 modules DIN, face avant 52 × 45 ~mm.

Profondeur: 58,7 mm.

Fixation: rail-DIN (oméga 3).

Connexions: bornier pour fils max 4mm²

Température d'utilisation: -5...55 °C.

Température de stockage: -30...75 °C. Entrées (dépend du modèle): PTC, Pt100, Ni100, TcJ, TcK, tension et courant (0...20 mA, 4...20 mA, 0...1 V, 0...10 V).

Sortie (dépend du modèle): 0...20 mA, 4...20 mA, 0...1 V, 0...10 V.

Précision: ± 0,5% de la pleine échelle ± 1 chiffre à 20°C

Charge résistive maximale dans le mode courant: 250

Résistance de sortie dans le mode tension: 50

Alimentation (selon le modèle): 24, 110, 220 Vca ±10%; 50/60 Hz.

Sortie courant: RLmax = 250 ohm

Tension sortie: Ro = 50 ohm

32010 Pieve d'Alpago (BL)

Italy

Téléphone [phone]

Facsimile [phone]
