DX305 - Piano numérique KAWAI - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Orgue numérique à deux claviers et pédalier
Marque	KAWAI
Modèle	DX305
Clavier supérieur	44 notes
Clavier inférieur	44 notes
Pédalier	13 notes
Polyphonie	8 notes simultanées par clavier
Sonorités	Flûte, Diapason, Clarinette, Trompette, Cordes, Piano, Clavecin, Vibraphone, Marimba, Accordéon, Guitare hawaïenne
Effets	Vibrato, Tremolo, Chorus, Réverbération, Ensemble orchestre, Sustain, Percussion
Rythmes intégrés	20 rythmes avec variation, Drum Fill In, Break
Accompagnement automatique	Electro Chord Bass III (One Two Play, accords à 1 ou 3 doigts)
Arpèges automatiques	4 types : Rythme, Up, Up & Down, Multiple ; contrôle Beat
Branchements	Casque, Input, Line In, Line Out, Microphone (non spécifié)
Pédale d'expression	Avec contact pour démarrage/arrêt du rythme et guide switch (demi-ton)
Dimensions (estimation)	1200 x 600 x 1000 mm
Poids (estimation)	50 kg
Alimentation	Secteur 230 V
Consommation (estimation)	30 W
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Éviter l'humidité et les solvants.
Sécurité	Ne pas exposer à des températures extrêmes, à l'humidité ou aux chocs. Débrancher avant nettoyage.

FOIRE AUX QUESTIONS - DX305 KAWAI

Comment utiliser la fonction One Two Play ?

Sélectionnez une registration pédale et un rythme, appuyez sur le bouton One Two Play, puis appuyez sur une touche du clavier inférieur avec un seul doigt pour obtenir un accompagnement complet avec basse automatique.

Comment régler la durée de la percussion ?

Sur le DX305, ajustez le potentiomètre PERCUS DECAY pour contrôler la durée de l'attaque de percussion sur les flûtes.

Comment sélectionner un arpège automatique ?

Appuyez sur un des boutons d'arpège (Rythme, Up, Up & Down, Multiple) puis jouez un accord sur le clavier inférieur. Utilisez le bouton BEAT pour doubler la vitesse.

Comment brancher un casque ?

Branchez votre casque sur la prise PHONES située à droite sous le clavier inférieur. Le haut-parleur sera alors coupé.

Comment utiliser l'accompagnement automatique avec un seul doigt ?

Choisissez un rythme, activez un bouton de sonorité (Piano, Banjo ou Wah), réglez le volume ECB, mettez le bouton NORMAL/SINGLE sur ON, puis jouez une seule note sur le clavier inférieur pour entendre un accompagnement en accord automatique.

Que signifient les nombres sur les registres (16, 8, 4, etc.) ?

Ces nombres correspondent à la hauteur du tuyau d'orgue. Le 8 est l'unisson (Do médian), le 16 est une octave plus bas, le 4 une octave plus haut. Les nombres comme 5 1/3 ou 2 2/3 sont des harmoniques à ajouter aux autres registres.

Comment activer le Drum Fill In ?

Pendant qu'un rythme joue, appuyez sur le bouton Drum Fill In pour entendre un solo de batterie, après quoi le rythme reprend. Utilisez-le aussi comme introduction en l'enclenchant avant de commencer.

Comment utiliser l'accord de mélodie automatique (AMC) ?

Enforcez la touche AMC, formez un accord sur le clavier inférieur et jouez une mélodie sur le clavier supérieur. L'accord sera ajouté à la mélodie. Idéal avec les fonctions ECB III.

Quels sont les branchements disponibles ?

Sous le clavier inférieur, vous trouverez des prises pour casque (PHONES), entrée auxiliaire (INPUT), Line In et Line Out. Un microphone peut également être branché (non spécifié).

Comment nettoyer l'orgue ?

Utilisez un chiffon doux et sec pour dépoussiérer. Évitez l'humidité, les solvants ou produits abrasifs. Débranchez l'appareil avant tout nettoyage.

MODE D'EMPLOI DX305 KAWAI

FÉLICITATIONS pour l'achat de votre nouvel orgue électronique KAWAI. Le présent mode d'emploi contient toutes les informations et instructions concernant les caractéristiques et commandes de l'instrument. Lisez-le avant d'utiliser votre orgue afin de vous familiariser avec et d'en obtenir les meilleurs résultats.

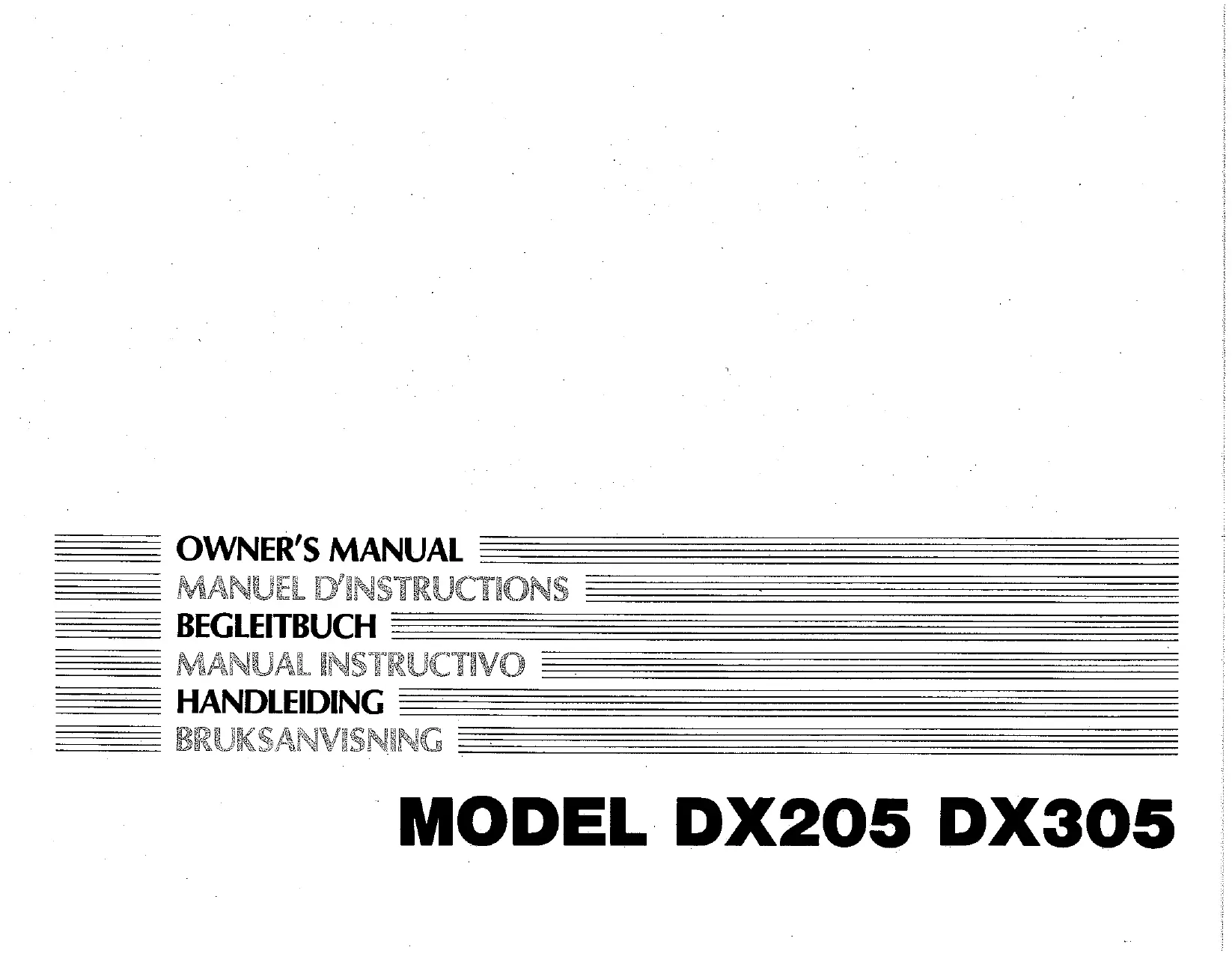

MANUEL POUR DX205 DX305

Votre KAWAI DX205 4, Votre KAWAI DX305 5, Claviers et Pédaliers 6, Registrations DX205 7, Registrations DX305 9, Percussions 11, Présélections 13, Effets 14, Contrôles 15, Boîte à rythmes 16, Drum Fill In 17, One Two Play 18, Electro Chord Bass III 19, Accord de Mélodie Automatique 22, Arpèges Automatiques 23, Branchements Annexes 24, Guide de Registrations 25, Spécifications 26

SOMMAIRE

Page

1. Clavier Supérieur
2. Clavier Inférieur
3. Pédalier
4. Pupitre
5. Voix Clavier Supérieur
6. Voix Clavier Inférieur
7. Voix Pédalier
8. Percussions
9. Présélections
10. Effets
11. Rythmes Automatiques
12. Electro Chord Bass III
13. One Two Play
14. Drum Fill In
15. Barre de Touche
16. Accord de Mélodie Automatique
17. Arpégés Automatiques
18. Expression Pedale

SU KAWAI DX205

1. Clavier Supérieur
2. Clavier Inférieur
3. Pedalier
4. Pupitre
5. Voix Clavier Supérieur
6. Voix Clavier Inférieur
7. Voix Pédalier
8. Percussions
9. Présélections
10. Effets
11. Rythmes Automatiques
12. Electro Chord Bass III
13. One Two Play
14. Drum Fill In
15. Bande de Touche
16. Accord de Mélodie Automatique
17. Arpèges Automatiques
18. Pédale d'Expression

SU KAWAI DX305

Votre orgue KAWAI a deux claviers de 44 notes chacun. Généralement, la mélodie d'une chanson est jouée avec la main droite sur le clavier supérieur. L'accompagnement est joué sur le clavier inférieur avec la main gauche. La partie basse est jouée avec le pied gauche sur les 13 notes du pédalier.

Claviers et Pédalier

Les registrations suivantes vous permettent de contrôler les sonorités de vos claviers et de votre pédalier.

Clavier supérieur :

FLÛTE 16' 8' 4' 2 2/3' CLARINETTE 8' TROMPETTE 8' CORDES 8' 4'

Clavier inférieur :

Hauteur des registres :

La plupart des registres sont indiqués avec un nombre comme, par exemple, FLÛTE 16, CORDES 8. Ce nombre correspond à la hauteur du tuyau utilisé dans un orgue classique pour donner une sonorité équivalente. Le 8' est appelé unisson et correspond au DO du milieu du clavier. Le 16' est donc d'une octave inférieure et le 4' d'une octave supérieure. Le 2 2/3' est un harmonique supplémentaire et n'est jamais utilisé seul, mais toujours en addition avec les autres registres. Si vous jouez le DO avec le 2 2/3', vous entendez le SOL une octave au-dessus.

REMARQUE :

Un maximum de 8 notes peuvent être simultanément jouées sur le clavier inférieur.

Les registrations suivantes vous permettent de contrôler les sonorités de vos claviers et de votre pédalier.

Clavier supérieur :

FLÛTE 16' 8' 5 1/3' 4' 2 2/3' DIAPASON 8' CLARINETTE 8'

Hauteur des registres :

La plupart des registres sont indiqués avec un nombre comme, par exemple, FLÛTE 16, CORDES 8. Ce nombre correspond à la hauteur du tuyau utilisé dans un orgue classique pour donner une sonorité équivalente. Le 8' est appelé unisson et correspond au DO du milieu du clavier. Le 16' est donc d'une octave inférieure et le 4' d'une octave supérieure. Le 5 1/3' et le 2 2/3' sont des harmoniques supplémentaires et ne sont jamais utilisés seuls, mais toujours en addition avec les autres registres. Si vous jouez le DO en 5 1/3', vous entendez également le SOL et avec le 2 2/3', vous entendez le SOL une octave au-dessus.

REMARQUE :

Un maximum de 8 notes peuvent être simultanément jouées sur le clavier inférieur.

Ces voix peuvent être utilisées indépendamment ou combinées avec les autres registres. Le potentiomètre marqué VOLUME contrôle la puissance de ces présélections. En appuyant sur le bouton SOLO, les autres registres du clavier supérieur sont annulés. Ceci permet de changer rapidement les registrations en appuyant sur un seul bouton.

PERCUSSION 2 2/3'

Ce bouton produit une attaque qui n'agit que sur les flûtes et qui est utilisé dans la musique "POP". En ajustant le potentiomètre PERCUS DECAY (DX305 seulement) vous pouvez contrôler la durée de percussion.

PIANO

Ce registre vous donne une sonorité proche du piano.

HARPSICHORD

Ce registre vous donne une sonorité proche du clavecin, instrument populaire du 18ème siècle.

VIBRAPHONE

Ce registre vous donne l'attaque métallique et le sustain du vibraphone.

MARIMBA

Ce registre vous donne la répétition du marimba.

ACCORDION

Ce registre vous donne une voix proche de l'accordéon.

Ce registre vous donne la sonorité de la GUITARE HAWAIIENNE.

LES REGISTRES DE PRÉRÉGLAGE

Entre le clavier supérieur et le clavier inférieur se trouvent 3 boutons poussoirs de présélections. Ils produisent instantanément 3 registrations type pour le clavier supérieur.

STRING CHORUS

Quand un bouton est sur ON, la lampe est allumée et les registrations et percussions du clavier supérieur sont automatiquement annulées.

PRÉRÉGLAGES COMBINÉS

SUSTAIN : Les caractéristiques de votre orgue KAWAI comportent un bouton de sustain pour le clavier supérieur et le pédalier. Le potentiomètre marqué SUSTAIN TIME vous permet de contrôler la durée du sustain pour le clavier supérieur.

VIBRATO, VIBRATO DELAY : Le vibrato est un effet qui module l'accord d'un registre et ajoute chaleur et richesse à votre musique. Quand le bouton DELAY VIBRATO est enclenché, le vibrato commence un temps de retard après que vous ayez enfoncé une touche.

TREMOLO, CHORUS : Pour obtenir un trémolo rapide, appuyez sur la touche TREMOLO. Appuyez sur la touche CHORUS si vous voulez un trémolo lent. Ces effets sont créés électroniquement sur le DX205 et avec un système Leslie (acoustique) sur le DX305.

REVERB : Parce qu'une certaine dose de réverbération est nécessaire en musique, votre orgue KAWAI est équipé d'une unité de réverbération (dosable par le potentiomètre marqué "réverb").

ORCHESTRA ENSEMBLE : Cet effet agit sur les registrations orchestre des deux claviers.

EFFETS

Ce potentiomètre contrôle le volume d'ensemble de l'orgue (registrations, percussions, boîte à rythmes).

PÉDALE D'EXPRESSION

Cette pédale affecte le style de votre musique par altération du volume général de l'orgue.

INTERRUPTEUR DE RYTHME

Ce contact est situé sur la partie supérieure gauche de la pédale d'expression. Vous pouvez supprimer ou enclencher le rythme avec votre pied droit tout en jouant.

INTERRUPTEUR GUIDE (tableau DX305)

Vous trouverez ce contact sur la partie supérieure droite de la pédale d'expression. En appuyant dessus avec votre pied droit, vous descendrez la registration d'un demi-ton. Cet effet est surtout employé avec le registre GUITARE HAWAÏENNE.

RÉGLAGES

VOLUME GÉNÉRAL

La boîte à rythmes KAWAI située à gauche du clavier supérieur et du clavier inférieur vous procure l'accompagnement rythmique idéal pour votre jeu.

Choisissez un rythme et appuyez sur le bouton rouge marqué RYTHME dans l'electro chord bass III. Au moment où vous appuyez sur une touche du clavier inférieur ou de la pédale, vous entendez le rythme automatique.

Vous avez trois contrôles (TONE, VOLUME et TEMPO) pour régler le timbre, le volume et la vitesse du rythme choisi.

BREAK

Quand le bouton BREAK est enclenché, le rythme ne se déclenche que quand une touche du clavier inférieur ou du pédalier est jouée. De même, il s'arrête si on la relâche.

VARIATION

En appuyant sur le bouton marqué VARIATION, vous obtenez différentes variations pour chaque rythme. Dans ce cas, 20 possibilités de rythmes différents vous sont proposées.

LAMPE ROUGE CLIGNOTANTE

Une lampe rouge s'allume à chaque temps de la mesure en fonction du rythme que vous jouez.

Rythme automatique

Votre orgue KAWAI est muni d'un "Drum Fill In" qui vous permet un authentique solo de batterie. Si vous appuyez sur le bouton Drum Fill In, quand un rythme passe, vous pouvez entendre un authentique break, puis le rythme reprend.

Si vous désirez utiliser le Drum Fill In comme introduction, sélectionnez un rythme et enclenchez le Drum Fill In. Vous entendez un solo de batterie et le rythme se déclenchera dès le premier temps de la mesure suivante.

DRUM FILL IN

L'ELECTRO CHORD BASS III, système exclusif de KAWAI pour l'accompagnement automatique, comprend une nouvelle possibilité intéressante : le One Two Play.

Il est possible, même à un débutant, de jouer un accompagnement complet sans connaissance spéciale, grâce à ce système.

Pour utiliser cette possibilité :

One (1°) ... Sélectionnez une registration pédale et un rythme.

Two (2°) ... Appuyez sur le bouton One Two Play.

Play............ Appuyez sur une touche de votre clavier inférieur avec un seul doigt.

L'unité Electro Chord vous donne un accompagnement en accord complet et une basse automatique.

Quand le bouton One Two Play est enclenché, les contrôles suivants sont automatiquement sélectionnés.

Section Electro Chord Bass III...PIANO, BANJO, 1-5,

Le One Two Play a la priorité sur tous les boutons enclenchés de l'ECB III.

ONE TWO PLAY

Il y a deux types d'accompagnements automatiques possibles avec l'ECB III : l'accord à un doigt et l'accord à trois doigts.

Accords à un doigt

1. Choisissez un rythme.
2. Appuyez sur un des boutons marqués PIANO, BANJO ou WAH et mettez le VOLUME DE L'ECB sur une position médiane.
3. Appuyez sur le bouton marqué NORMAL/SINGLE et ECB.
4. Maintenant, jouez une note sur le clavier inférieur et écoutez. Vous entendez un accompagnement en accord automatique.

REMARQUE :

Si vous appuyez sur deux notes en même temps, seule la note la plus basse sera entendue.

Accords à trois doigts

1. Choisissez un rythme.
2. Appuyez sur un des boutons marqués PIANO, BANJO ou WAH et mettez le volume de l'ECB sur une position médiane.
3. Appuyez sur le bouton marqué NORMAL/SINGLE en position OUT (OFF) et ECB.
4. Maintenant, jouez un accord avec trois doigts sur le clavier inférieur. Vous entendrez un accompagnement en accord automatique.

Touche Bar (mineurs, 7e)

Jouez et tenez une note sur le clavier inférieur, par exemple FA. Appuyez sur la touche marquée Minor. Vous entendez un accord de FA mineur. Essayez avec la touche marquée 7th. Vous entendez un FA 7e. Appuyez sur les deux en même temps et vous entendez un FA mineur 7e.

ELECTRO CHORD BASS III

Si vous voulez obtenir une basse automatique, appuyez sur 1-5 ou sur PATTERN. Le bouton 1-5 vous donnera une basse alternée. Le bouton PATTERN, lui, vous donnera une basse complète en ligne mélodique. Si vous appuyez sur les deux boutons simultanément, le bouton PATTERN prendra la priorité sur le 1-5.

MÉMOIRE

Quand le bouton Memory est enclenché, toutes les caractéristiques du rythme que vous avez sélectionné continuent après que vous ayez relâché la ou les touches du clavier inférieur.

CONSTANT

Quand ce bouton est actionné en conjonction avec l'electro chord ou l'électro bass, les registrations jouent en continu et non plus en alterné.

ELECTRO CHORD BASS III

1-5, PATTERN

Cette fonction offre la possibilité de jouer avec une grande facilité une mélodie d'accord harmonisée par la formulation d'une mélodie à une seule note uniquement.

1. Sélectionner le registre de son choix sur les claviers supérieur et inférieur et sur le pédalier.
2. Enfoncer la touche AMC.
3. Formuler un accord sur le manuel inférieur et une mélodie sur le manuel supérieur.
4. L'accord joué sur le manuel inférieur est alors ajouté à la mélodie. La couleur tonale de l'accord sera la même que celle de la mélodie.

Même les débutants pourront jouer avec facilité un accord harmonisé.

Remarques :

1. La fonction d'accord de mélodie automatique (AMC) fonctionne uniquement pendant la formation d'un accord (ou un accord à un seul doigt ECB) sur le clavier inférieur.
2. La fonction AMC peut être sollicitée beaucoup plus facilement en utilisant simultanément la fonction ECB III.
3. Quand le piano ou le clavecin est sélectionné sur le clavier supérieur, le style staccato est idéal pour tirer le meilleur parti de la fonction AMC.

AUTO MELODY CHORD

Avec les arpèges automatiques KAWAI, n'importe qui peut jouer des accords décomposés en descendant ou en remontant le clavier, rehaussant ainsi l'interprétation de n'importe quel morceau.

En appuyant sur les touches du clavier inférieur avec un seul doigt, trois doigts, ou en accord conventionnel, les arpèges sont automatiquement synchronisés avec le rythme.

Le bouton marqué MELLOW/BRIGHT contrôle le timbre des arpèges. Vous pouvez en contrôler l'importance avec les contrôles VOLUME et DECAY.

4 arpèges sont possibles :

RHYTHM : Chaque rythme a un arpège qui lui est propre.

UP : Cette possibilité est indépendante du rythme.

UP & DOWN : Cette possibilité est indépendante du rythme.

MULTIPLE : Cet effet vous donne l'impression d'un accord hachuré.

BEAT : Appuyez sur le bouton BEAT. L'arpège double de vitesse.

AUTO ARPEGGIO

Votre orgue KAWAI est équipé des possibilités de branchements suivantes situées à droite sous le clavier inférieur.

PRISE CASQUE

Avec un casque branché sur cette prise, vous jouerez sans déranger vos voisins.

PRISE D'ENTRÉE

Vous pouvez utiliser un autre instrument branché sur cette prise. Le volume en sera contrôlé par la pédale d'expression ou le bouton de volume général.

ENTRÉE LIGNE & SORTIE LIGNE

Branchez votre cassette (par exemple) sur cette prise. Vous pouvez contrôler le signal par le bouton de volume général sur LINE IN et par la pédale d'expression sur LINE OUT.

MICRO

Pendant que vous jouez de l'orgue, vous ou votre famille peut chanter pour vous accompagner. Pour contrôler le volume, utilisez le potentiomètre.
