DX1700 - Piano numérique KAWAI - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Piano numérique
Caractéristiques techniques principales	88 touches lestées, technologie de marteau, polyphonie de 256 notes
Alimentation électrique	Adaptateur secteur inclus, consommation d'énergie faible
Dimensions approximatives	1350 mm x 400 mm x 150 mm
Poids	25 kg
Compatibilités	Compatible avec MIDI, USB, et applications musicales
Type de batterie	Non applicable (fonctionne sur secteur)
Tension	100-240 V AC
Puissance	20 W
Fonctions principales	Enregistrement, accompagnement automatique, effets sonores variés
Entretien et nettoyage	Nettoyage avec un chiffon doux, éviter les produits chimiques
Pièces détachées et réparabilité	Disponibilité de pièces détachées auprès du fabricant
Sécurité	Utiliser uniquement avec l'adaptateur fourni, éviter l'humidité
Informations générales utiles	Garantie de 2 ans, support technique disponible

FOIRE AUX QUESTIONS - DX1700 KAWAI

Comment allumer le KAWAI DX1700 ?

Pour allumer le KAWAI DX1700, appuyez sur le bouton d'alimentation situé sur le panneau avant de l'appareil.

Que faire si le clavier ne produit aucun son ?

Vérifiez que le volume est réglé à un niveau audible. Assurez-vous également que le clavier est correctement connecté à une source d'alimentation et que les câbles de sortie sont en bon état.

Comment régler la tonalité des sons ?

Utilisez les commandes de tonalité sur le panneau de contrôle pour ajuster les réglages selon vos préférences. Consultez le manuel pour des instructions détaillées sur chaque paramètre.

Le KAWAI DX1700 ne se connecte pas à l'ordinateur, que faire ?

Vérifiez que le câble USB est correctement branché. Assurez-vous également que les pilotes nécessaires sont installés sur votre ordinateur. Vous pouvez les trouver sur le site officiel de KAWAI.

Comment réinitialiser le KAWAI DX1700 aux paramètres d'usine ?

Pour réinitialiser le KAWAI DX1700, maintenez enfoncé le bouton de réinitialisation pendant quelques secondes. Consultez le manuel pour plus de détails sur la procédure.

Que faire si les touches du clavier ne répondent pas ?

Vérifiez si le mode 'Verrouillage du clavier' est activé. Si ce n'est pas le cas, il peut être nécessaire de réaliser un reset ou de contacter le service client.

Comment mettre à jour le logiciel du KAWAI DX1700 ?

Visitez le site officiel de KAWAI pour télécharger la dernière version du logiciel. Suivez les instructions d'installation fournies.

Le KAWAI DX1700 affiche un message d'erreur, que faire ?

Notez le message d'erreur et consultez le manuel pour des solutions spécifiques. Si le problème persiste, contactez le support technique de KAWAI.

Comment brancher des écouteurs au KAWAI DX1700 ?

Branchez vos écouteurs dans la prise dédiée située sur le panneau avant de l'appareil. Assurez-vous que le volume est réglé à un niveau approprié.

Est-il possible de sauvegarder mes réglages ?

Oui, vous pouvez sauvegarder vos réglages en utilisant la fonction de mémoire dans le menu des paramètres. Consultez le manuel pour des instructions précises.

Comment contacter le service client de KAWAI ?

Vous pouvez contacter le service client de KAWAI via leur site officiel ou par téléphone. Les coordonnées sont disponibles dans la section 'Contact' du site.

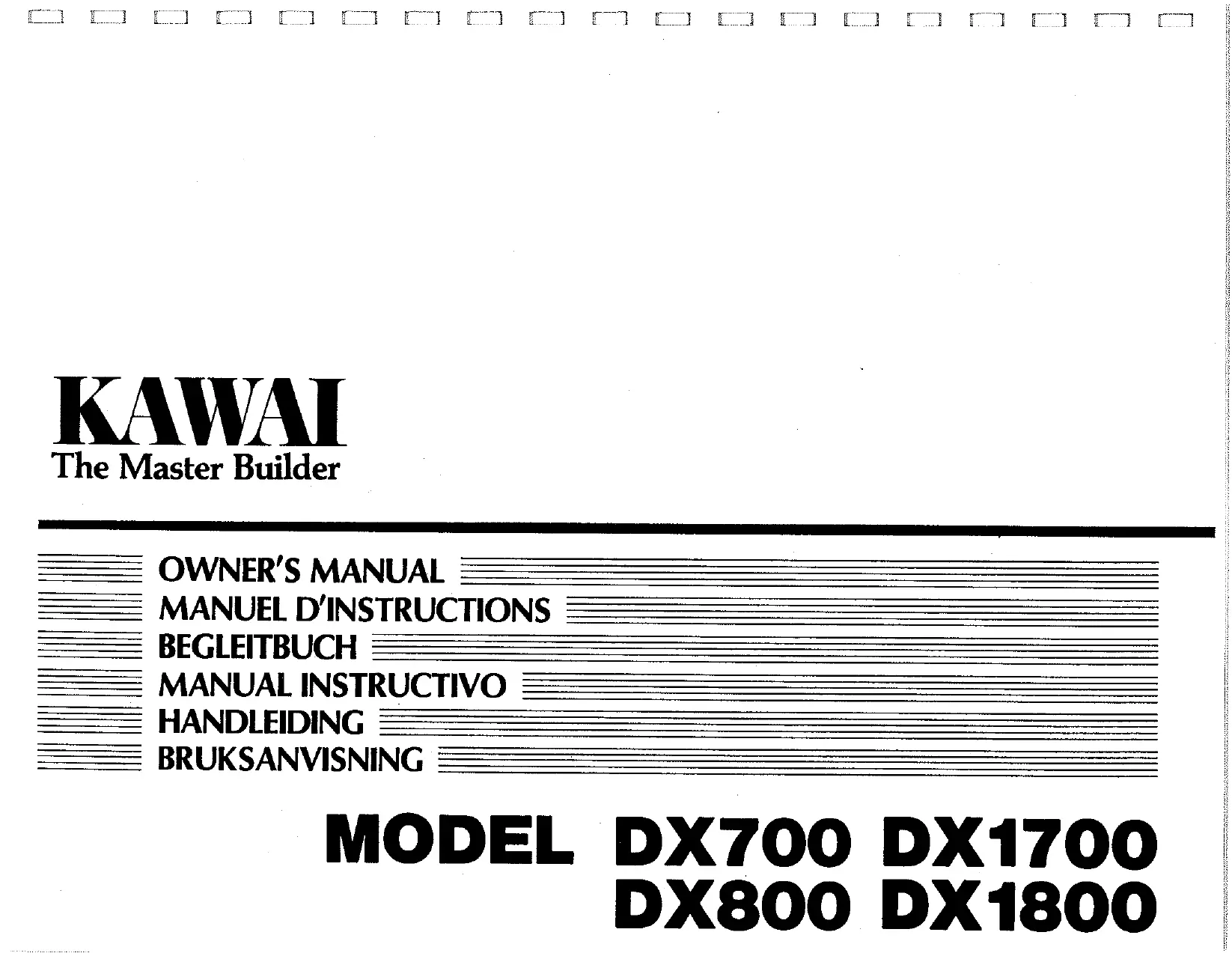

MODE D'EMPLOI DX1700 KAWAI

FÉLICITATIONS pour l'achat de votre nouvel orgue électronique KAWAI. Le présent mode d'emploi contient toutes les informations et instructions concernant les caractéristiques et le contrôle de l'instrument. Lisez-le avant d'utiliser votre orgue afin de vous familiariser avec lui et d'en obtenir les meilleurs résultats.

Les registrations suivantes vous permettent de contrôler les sonorités de vos claviers et de votre pédalier.

VOIX HUMAINE 8' DIAPASON COR

CORDES 8' 4

Pédalier

Drawbars des voix d'orchestre des claviers inférieur et supérieur.

Hauteur des registres

La plupart des registres sont indiqués avec un nombre, comme par exemple FLUTE 16 ou STRING 8. Ce nombre correspond à la hauteur du tuyau utilisé dans un orgue classique pour donner une sonorité équivalente. Le 8' est appelé unisson et correspond au DO du milieu du clavier. Le 16' est donc d'une octave inférieure et le 4' d'une octave supérieure.

Les registrations suivantes vous permettent de contrôler les sonorités de vos claviers et de votre pédalier.

Registration Orchestre Supérieur:

Registration Orchestre Inférieur :

Drawbars O claviers inférieur et supérieur.

Potentiomètre PV des voix d'orchestre du pédalier.

Hauteur des Registres :

La plupart des registres sont indiqués avec un nombre, comme par exemple TIBIA 16 ou STRING 8. Ce nombre correspond à la hauteur du tuyau utilisé dans un orgue classique pour donner une sonorité équivalente. Le 8 est appelé unisson et correspond au DO du milieu du clavier. Le 16 est donc d'une octave inférieure et le 4 d'une octave supérieure.

Drawbars et percussions DX700/DX1700

Votre KAWAI possède 7 tirettes harmoniques au clavier supérieur et 3 au clavier intérieur. L'ensemble de ces tirettes vous permet de créer des milliers de registrations différentes en TIBIA.

Avec la tirette marquée TV, il est possible de régler le volume des tibias supérieur et inférieur.

Tirette manuelle de clavier supérieur :

TIBIA 16'8"51 / 3'4"22 / 3'2"1"

Tirette manuelle de clavier inférieur :

TIBIA 8' 4' 2'

2 tonalités percussives 4' et 2 1/3' sont disponibles pour ajouter une qualité mordante aux tibias supérieurs. La tirette DEC est utilisée pour contrôler la vitesse d'extinction de la tonalité percussive.

Drawbars et percussions DX800/DX1800

Votre KAWAI possède 9 tirettes harmoniques au clavier supérieur, 4 au clavier inférieur et 2 au pédalier.

L'ensemble de ces tirettes vous permet de créer des milliers de registrations différentes en TIBIA.

Vous pouvez maintenant contrôler la percussion avec le potentiomètre marqué TV.

3 tonalités percussives de 4', 2' et 2/3' sont disponibles pour ajouter une qualité mordante aux tibias supérieurs. La tirette DEC est utilisée pour contrôler la vitesse d'extinction de la tonalité percussive.

Ces voix peuvent être utilisées indépendamment ou combinées avec les autres registres.

DX700/DX1700

PIANO HARPSICHORD VIBRAPHONE MARIMBA

DX800/DX1800

PIANO ÉLECTRIQUE CLAVECIN VIBRAPHONE

GLOCKEN MARIMBA BANJO ACCORDION

SOLO

En appuyant sur le bouton SOLO, les autres registres du clavier supérieur sont annulés. Ceci permet de changer rapidement les registrations en appuyant sur un seul bouton.

TO LOWER

Appuyez sur le bouton marqué TO LOWER. La lampe s'allume et vous pouvez jouer chacune des présélections de percussions.

Si vous voulez les supprimer, appuyez de nouveau sur le bouton et la lampe s'éteindra.

SUS (SUSTAIN)

Le son disparaîtra graduellement. Le potentiomètre marqué SUSTAIN TIME vous permet de contrôler la durée du sustain.

RR (REPEAT RATE)

Ce contrôle agit sur VIBRAPHONE, MARIMBA et ACCORDION.

PPV (VOLUME)

Le potentiomètre marqué VOLUME contrôle la puissance de ces présélections.

Le Céleste ajoute un effet profond et riche pouvant être appliqué aux tonalités Tibia, Orchestre, Percussion préréglée et Voix.

Entre le clavier supérieur et le clavier inférieur se trouvent des boutons-poussoirs de présélection. Ils produisent instantanément des registrations de type.

String orchestra

JAZZORGAN

BIG BAND

THEATRE ORGAN

Lorsqu'un bouton est sur ON, la lampe est allumée et les registrations, percussions et Player sound sont automatiquement annulées.

Votre jeu sur les claviers supérieur, inférieur et à pédales peut être enregistré en mémoire.

Ces trois boutons sont une autre caractéristique des préréglages offrant un grand nombre de possibilités de jeu.

Continuer à tenir la touche MEMORY et appuyer sur le bouton MEMO 1. Le voyant MEMORY s'éteindra et le voyant MEMO 1 clignotera. Votre jeu a alors été entré dans la mémoire MEMO 1. Appuyer sur MEMO 1 produit le jeu entré en mémoire.

Organ Presets

SUSTAIN : Les caractéristiques de votre orgue KAWAI comportent un bouton de sustain pour le clavier supérieur et le pédalier. Le potentiomètre marqué SUSTAIN TIME vous permet de contrôler la durée du sustain.

VIBRATO, VIBRATO DELAY (Voix d'orchestre seulement) : Le vibrato est un effet qui module l'accord d'un registre et ajoute chaleur et richesse à votre musique. Quand le bouton DELAY VIBRATO est enclenché, le vibrato commence après un temps de retard une fois que vous avez enfoncé une touche.

TREMOLO, UPPER CHORUS, LOWER CHORUS (Tibia seulement) : Pour obtenir un tremolo rapide, appuyer sur les touches TREMOLO et UPPER CHORUS ou LOWER CHORUS. Appuyez sur la touche UPPER CHORUS ou LOWER CHORUS seule pour obtenir un tremolo lent.

ORCHESTRA ENSEMBLE : Cet effet agit sur les registrations orchestre des deux claviers.

CRESCENDO: Quand les registres "ensemble" sont enclenchés, ce contrôle affecte l'attaque du clavier supérieur.

REVERB : Parce qu'une certaine dose de réverbération est nécessaire en musique, votre orgue KAWAI est équipé d'une unité de réverbération (dosable par le potentiomètre marqué "réverb").

SUSTAIN : Les caractéristiques de votre orgue KAWAI comprennent un bouton de sustain pour le clavier supérieur/inférieur et le pédalier. Le potentiomètre marqué SUSTAIN TIME vous permet de contrôler la durée du sustain.

VIBRATO, VIBRATO DELAY (Voix d'orchestre seulement) : Le vibrato est un effet qui module l'accord d'un registre et ajoute chaleur et richesse à votre musique. Quand le bouton DELAY VIBRATO est enclenché, le vibrato commence après un temps de retard une fois que vous avez enfoncé une touche.

TREMOLO, UPPER CHORUS, LOWER CHORUS (Tibia seulement) : Pour obtenir un tremolo rapide, appuyer sur les touches TREMOLO et UPPER CHORUS ou LOWER CHORUS. Appuyez sur la touche UPPER CHORUS ou LOWER CHORUS si vous voulez un tremolo lent.

ORCHESTRA ENSEMBLE : Cet effet agit sur les registrations orchestre des deux claviers.

CRESCENDO : Quand les registres "ensemble" sont enclenchés, ce contrôle affecte l'attaque du clavier supérieur.

Supprimer

Permet de contrôler le timbre sonore des tirettes Tibia Supérieure et Inférieure. Quand ce bouton est sur la position de marche (enfoncé), le son est net et clair.

Modulation

Cette tirette vous permet de doser l'effet Ensemble en conjonction avec la tablette ENSEMBLE ORCHESTRAL.

REVERB : Parce qu'une certaine dose de réverbération est nécessaire en musique, votre orgue KAWAI est équipé d'une unité de réverbération (dosable par le potentiomètre marqué "réverb").

Ce potentiomètre contrôle le volume d'ensemble de l'orgue (registrations, percussions, boîte à rythmes).

Expression pédale

Cette pédale affecte le style de votre musique par altération du volume général de l'orgue.

Supprimer

Ce contact est situé sur la partie inférieure gauche de la pédale d'expression. Vous pouvez supprimer ou enclencher le rythme avec votre pied droit tout en jouant.

Guide Switch

Vous trouverez ce contact sur la partie supérieure droite de la pédale d'expression. En appuyant dessus avec votre pied droit, vous descendrez la registration d'un demi-ton. Cet effet est surtout employé avec le registre GUITARE HAWAIIENNE.

Brillance

Ce contrôle ajuste la clarté des voix d'orchestre des claviers inférieur et supérieur.

Ce potentiomètre contrôle l'accord général de l'orgue par rapport à d'autres instruments.

Ce contrôle se trouve sur le clavier inférieur.

Il agit sur le sustain des percussions présélectionnées et des voix d'orchestre du clavier supérieur.

Panel light on/off switch

Vous pouvez allumer ou éteindre les lampes qui éclairent le panneau de commandes.

Total volume

Avec les Arpèges Automatiques KAWAI, n'importe qui peut jouer des accords décomposés en descendant ou en remontant le clavier, rehaussant ainsi l'interprétation de n'importe quel morceau.

En appuyant sur les touches du clavier inférieur avec un seul doigt, trois doigts, ou en accord conventionnel, les arpèges sont automatiquement synchronisés avec le rythme.

Le bouton marqué MELLOW/BRIGHT contrôle le timbre des arpèges. Vous pouvez en contrôler l'importance avec les contrôles VOLUME et DECAY.

4 arpèges sont possibles :

RHYTHM : Chaque rythme a un arpège qui lui est propre.

UP: Cette possibilité est indépendante du rythme.

UP & DOWN: Cette possibilité est indépendante du rythme.

MULTIPLE : Cet effet vous donne l'impression d'un accord haché.

BEAT : Appuyez sur le bouton BEAT. L'arpège double de vitesse.

Auto Arpeggio

La boîte à rythmes KAWAI, située à gauche du clavier supérieur et du clavier inférieur, vous procure l'accompagnement rythmique idéal pour votre jeu.

Choisissez un rythme et appuyez sur le bouton rouge marqué RYTHME dans l'Electro Chord Bass III. Au moment où vous appuyez sur une touche du clavier inférieur ou de la pédale, vous entendez le rythme automatique.

Vous avez trois contrôles (TONE, VOLUME et TEMPO) pour régler le timbre, le volume et la vitesse du rythme choisi.

Quand le bouton BREAK est enclenché, le rythme ne se déclenche que quand une touche du clavier inférieur ou du pédalier est jouée. De même, il s'arrête si on la relâche.

Variation

En appuyant sur le bouton marqué VARIATION, vous obtenez différentes variations pour chaque rythme. Dans ce cas, 20 (DX500) / 32 (DX600) possibilités de rythmes différents vous sont proposées.

Une lampe rouge s'allume à chaque temps de la mesure, en fonction du rythme que vous jouez.

Votre orgue KAWAI est muni d'un "Drum Fill In" qui vous permet un authentique solo de batterie. Si vous appuyez sur le bouton Drum Fill In quand un rythme passe, vous pouvez entendre un authentique break, puis le rythme reprend.

Si vous désirez utiliser le Drum Fill In comme introduction, sélectionnez un rythme et enclenchez le Drum Fill In. Vous entendez un solo de batterie et le rythme se déclenchera dès le premier temps de la mesure suivante.

Il y a deux accompagnements automatiques possibles avec l'ECB III : l'accord à un doigt et l'accord à trois doigts.

Accords à un doigt

1. Choisissez un rythme.
2. Appuyez sur un des boutons marqués PIANO, BANJO ou WAH et mettez le VOLUME DE L'ECB sur une position médiane.
3. Appuyez sur le bouton marqué NORMAL/SINGLE et sur le bouton ECB.
4. Maintenant, jouez une note du clavier inférieur et écoutez. Vous entendez un accompagnement en accord automatique.

REMARQUE:

Si vous appuyez sur deux notes en même temps, la plus basse seule sera entendue.

Accords à trois doigts

1. Choisissez un rythme.
2. Appuyez sur un des boutons marqués PIANO, BANJO ou WAH et mettez le volume de l'ECB sur une position médiane.
3. Appuyez sur le bouton marqué NORMAL/SINGLE sur la position OUT (OFF) et sur l'ECB.
4. Maintenez enfoncé jusqu'à la position OFF et relâchez-le.

Touche Bar (Mineurs, 7e)

Jouez et tenez une note sur le clavier inférieur, par exemple FA. Appuyez sur la touche marquée Minor. Vous entendez un accord de FA mineur. Essayez avec la touche marquée 7th. Vous entendez un FA 7ème. Appuyez sur les deux en même temps et vous entendez un FA mineur 7ème.

Électro chord bass III

Si vous voulez obtenir une basse automatique, appuyez sur 1-5 ou sur PATTERN. Le bouton 1-5 vous donnera une basse alternée. Le bouton PATTERN lui, vous donnera une basse complète en ligne mélodique. Si vous appuyez sur les deux boutons simultanément, le bouton PATTERN prendra la priorité sur le 1-5.

Mémoire

Quand le bouton Memory est enclenché, toutes les caractéristiques du rythme que vous avez sélectionné continuent après que vous ayez relâché la ou les touches du clavier inférieur.

Constant

Quand ce bouton est actionné en conjonction avec l'electro chord ou l'électro bass, les registrations jouent en continu et non plus en alterné.

Électro chord bass III

L'ELECTRO CHORD BASS III, système exclusif de KAWAI pour l'accompagnement automatique, comprend une nouvelle possibilité intéressante : le One Two Play.

Il est possible, même pour un débutant, de jouer un accompagnement complet sans connaissance spéciale, grâce à ce système.

Pour utiliser cette possibilité,

One (1°) Sélectionnez une registration, une pédale et un rythme.

Two (2). Appuyez sur le bouton One Two Play.

Play............ Appuyez sur une touche de votre clavier inférieur avec un seul doigt.

L'unité Electro Chord vous donne un accompagnement en accord complet et une basse automatique.

Quand le bouton One Two Play est enclenché, les contrôles suivants sont automatiquement sélectionnés.

Section Electro Chorus Bass III : PIANO, BANJO, 1-5, MEMORY, SINGLE, ECB, RYTHME.

Le One Two Play a la priorité sur tous les boutons enclenchés de l'ECB III.

Votre orgue KAWAI est équipé des possibilités de branchements suivantes, situées à droite sous le clavier inférieur.

Avec un casque branché sur cette prise, vous jouerez sans déranger vos voisins.

Vous pouvez utiliser un autre instrument branché sur cette prise. Le volume en sera contrôlé par la pédale d'expression ou le bouton de volume général.

Line in & line out

Branchez votre cassette (par exemple) sur cette prise. Vous pouvez contrôler le signal par le bouton de volume général sur LINE IN et par la pédale d'expression sur LINE OUT.

Pendant que vous jouez de l'orgue, vous ou votre famille pouvez chanter pour vous accompagner. Pour contrôler le volume, utilisez le potentiomètre.

Votre orgue est équipé sur le panneau arrière des branchements suivants.

EXT-OUTPUT RIGHT

Pour l'amplification du canal droit.

EXT-OUTPUT LEFT

Pour l'amplification du canal gauche.

EXT-OUTPUT ROTARY

Pour l'amplification du canal CHORUS/TREMOLO.

11-PIN SOCKET

Vous pouvez brancher une cabine LESLIE.

Sélecteur de cabine de son

Au cas où vous utiliseriez un haut-parleur supplémentaire en plus d'une cabine Leslie, mettez ce sélecteur sur ON.
