MODE D'EMPLOI CA770 KAWAI
Le symbole de l'éclair avec une pointe de fiche à l'intérieur d'un triangle équilateral met en garde l'utilisateur contre la présence de tension dangereuse, non isolée, à l'intérieur de l'appareil, dont l'amplitude peut être suffisante pour induire un risque d'électrocution d'une personne.
Le point d'exclamation à l'intérieur d'un triangle équilateral alerte l'utilisateur de la présence de règles d'utilisation et d'entretien importantes dans la notice qui compte l'appareil.
Exemples de symboles graphiques
| Indique que des précautions doivent être prisant.
L'exemple indique à l'utilisateur qu'il doit faire attention de ne pas se faire coincer les doigts. |
| Indique une manipulation interdite.
L'exemple indique que le démontage de l'appareil est interdit. |
| Indique qu'une manipulation doit être effectuee.
L'exemple indique à l'utilisateur qu'il doit débrancher le cable d'alimentation de la prise secteur. |
Lisez toutes les instructions avant d'utiliser cet appareil.
AVERTISSEMENT - Lors de l'utilisation d'appareils ÉLECTRIQUES, des précautions de base doivent toujours être prises. Les précautions qui seront en font partie.
Avertisment
Indique un risque potentiel qui peut entraîner la mort, ou de graves lésions, si l'appareil n'est pas manipulé correctement.
L'appareil doit être branché sur une prise secteur qui délivre la tension spécifique.
Utiliser l'adaptateur secteur fourni avec l'appareil, au un de ceux recommends par Kawai. Si vous utilisez un cable d'alimentation secteur, vérifie que la forme de la prise soit la bonne, et qu'il soit conforme à la tension d'alimentation spécifique. Le non respect de ces instructions peut causer un incendie.
Ne pas brancher ou débrancher le câble d'alimentation avec les mains humides.
Vous pourriez vous électrocuter.
La chaise doit être utilisée convenablement (elle doit être utilisée seulement pour jouer l'instrument).
- Ne pas jouer avec ou se mettre sur la chaise.
- Une seule personne doit s'asseoir sur la chaise.
- Ne pas s'asseoir sur la chaise pendant le réglage de la hauteur.
- Ne pas s'asseoir sur la chaise lors de l'ouverture du couvercle.
N'utilisez pas le casque longtemps à fort volume.
Si vous ne respectiez pas ces instructions, vous pourriez être blessé, car la chaise pourrait tomber, ou car vos doigts pourraient être coincés.
Si vous le faisiez, vous pourriez avoir des problèmes d'audition.
Ne pas s'appuyer contre le clavier.
Cela pourrait provoquer la chute de l'appareil, et engendrer des blessures.
Vous ne devez pas démonter, réparer ou modifier l'appareil.
Vous pourriez provoquer une panne, une électrocution ou un court-circuit.
Lorsque vous débranchez le cable secteur, faites-le en maintenant et en tirant la prise pour la déconnecter.
Si vous tirez sur le cable, vous pourriez l'endommager en provoquant un incendie, une electrocution, ou un court-circuit.
Si l'appareil ne doit pas être utilisé pendant une longue période, débranchez le câble d'alimentation de la prise secteur.
Il se peut que cet appareil soit équipé avec une fiche secteur polarisée (une languette plus large que l'autre). C'est une mesure de sécurité. Si vous ne pouvez pas brancher la fiche dans la prise secteur, contactez un électricien qui remplacera votre prise. Ne supprimez pas le détrompeur de la fiche.
- Si vous ne le faisiez pas, la foudre pourrait provoquer un incendie.
- Si vous ne le faisiez pas, la surchauffe de l'appareil pourrait provoquer un incendie.
Indique un risque potentiel qui peut entraîner la dépréciation, ou des dommages, pour l'appareil ou ses propriétés, si celui-ci n'est pas manipulé correctement.
Ne pas utiliser l'appareil dans les lieux suivants.
- Lieux exposés aux rayons directs du soleil, comme la proximité des fenêtres.
- Lieux surchauffés, comme la proximité des radiateurs.
- Lieux très froids, comme à l'extérieur.
- Lieux très humides.
- Lieux où la présence de poussière ou de sable est importante.
- Lieux où l'appareil est exposé à des vibrations excessives.
L'utilisation de l'appareil dans un de ces lieux peut entraîner une panne de celui-ci.
Lorsque vous fermez le couvre-clavier, faites-le en douceur.
En le fermant brutalement, vous pourriez vous blesser en vous coincant les doigts.
Avant de brancher le câble d'alimentation, assurez-vous que cet appareil, et les autres appareils, soient en position Arrêt (OFF).
Le non-respect de cette consigne peut engendrer la panne de cet appareil, ou des autres appareils.
Faites attention de ne pas introduire un produit étranger à l'intérieur de l'appareil.
L'introduction d'eau, d'aiguilles ou de épingles à cheveux, peut provoquer une panne ou un court-circuit.
Faites attention de ne pas lâcher l'appareil.
L'appareil est lourd, et il doit être porté par plus de deux personnes. La chute de l'appareil peut entraîner une panne.
Ne placez pas l'appareil à proximité de matériels électriques tels que les télévisions et les radios.
- Si vous le faisiez, l'appareil pourrait générer du bruit. Si cet appareil génère du bruit, éloignez-le suffisamment des autres appareillages électriques, ou branchez-le sur une autre prise secteur.
Lorsque vous branchez le d'alimentation et les autres câbles, faites attention de ne pas les emmêler.
Si vous négligez ceci, il pourrait en résulter un incendie, une électrocution, ou un court-circuit.
Ne pas se tenir ABOUT sur l'appareil, ou le surcharger.
- Si vous le faisiez, vous pourriez déformer ou provoquer la chute de l'appareil, entraînant une panne ou des blessures.
Cet appareil doit être utilisé seulement avec le support fourni par le fabricant.
Si quelque chose d'anormal se passe dans l'appareil, éteignez-le immédiatement (position OFF), déconnectez le câble d'alimentation, et contactez le magasin qui vous a vendu l'appareil.
L'appareil doit être révisé par du personnel qualifié lorsque :
- Le câble ou la prise d'alimentation sont endommagés.
- Des objets sont tombés, ou du liquide a été renversé à l'intérieur de l'appareil. L'appareil a été exposé à la pluie.
- L'appareil ne semble pas fonctionner normalement, ou manifeste un changement marqué dans ses performances. L'appareil est tombé, ou son meuble est endommagé.
Dépannage
Si quelque chose d'anormal se passe dans l'appareil, éteignez-le immédiatement (position OFF), déconnectez le cable d'alimentation, et contactez le magasin qui you a vendu l'appareil.
- Ce piano numérique est réservé à un usage familial et n'est pas destiné à un usage commercial.
Attention:
Pour éviter les chocs électriques, introduire la lame la plus large de la fiche dans la borne correspondante de la prise et pousser jusqu'au fond.
Notez bien:
Cet appareil a été vérifié et accepté en conformité avec les exigences d'un appareil numérique de Classe B, attenant à la Partie 15 des règlements FCC.
Ces exigences sont conçues pour donner une protection raisonnable contre les interférences dommageables d'une installation résidentielle. Cet appareil génère, utilise et peut émettre des fréquences radio ; s'il n'est pas installé et utilisé en suivant les instructions, ces fréquences peuvent causer des interférences dommageables aux communications radio.
Si cet appareil cause des interférences dommageables à la réception des postes de radio et de télévision, pouvant être déterminées en arrêtant ou en mettant l'appareil en marche, nous recommandons à l'utilisateur d'essayer de corriger ces interférences en utilisant une ou plusieurs des mesures suivantes:
- Ré-orientez ou relocalisez l'antenne de réception.
- Éloigner l'appareil du récepteur.
- Branchez l'appareil dans une prise de courant étant alimentée par un circuit différent de celui du récepteur.
- Consultez votre concessionnaire ou un technicien expérimenté en radio/télévision pour obtenir de l'aide.
Cet instrument est conforme aux exigences des appareils numériques de classe B, suivant les Règlements des Interférences Radio, C. R. C., c. 1374.
Le piano numérique Kawai est un nouvel instrument équipé d'un clavier révolutionnaire associant les derniers progrès électroniques à l'habileté artisanale traditionnelle issue des nombreuses années d'expérience de Kawai dans la fabrication de pianos de grande qualité. Son clavier procure le toucher et toute la gamme dynamique nécessaires pour une superbe exécution au piano, au clavecin, à l'orgue et aux autres instruments. De plus, le piano CA est équipé d'un effet de réverbération et d'un processeur d'effet qui enrichissent encore sa sonorité. Des prises à la norme MIDI (Musical Instrument Digital Interface) sont présentes pour vous permettre de jouer d'autres instruments électroniques depuis votre CA, ouvrant ainsi les portes d'un tout nouveau monde de possibilités musicales.
Ce mode d'emploi renferme des informations importantes qui vous aideront à tirer le meilleur parti possible des nombreuses possibilités de cet instrument.
Il comporte deux parties principales. La première traite de la "Pratique" alors que la deuxième est une "Référence". La partie Pratique explique les caractéristiques de base du piano CA. Lisez d'abord cette partie si vous utilisez un piano numérique pour la première fois. La partie Référence décrit l'utilisation et les fonctions de chaque bouton, curseur et prise du piano. Si vous possédez une certaine connaissance des pianos numériques, vous pouvez commencer par cette partie. Dans tous les cas, nous vous suggérons de lire soigneusement toutes les parties de ce mode d'emploi et de le conserver pour une consultation ultérieure.
Piano numérique CA970, CA770 partie pratique
| Opérations de Base | p. 8 |
| Cette partie explique pas-à-pas les méthodes d'installation et d'utilisation nécessaires pour pouvoir jouer sur le piano CA. |
| Utilisation de l'Enregistreur | p. 16 |
| Cette section explique comment utiliser l'enregistreur: enregistrement et reproduction d'un morceau, enregistrement de plusieurs morceaux et enregistrement sur deux pistes séparées. |
| Utilisation du MIDI | p. 23 |
| Introduction du débutant au monde du MIDI. Etude des bases du MIDI et des applications MIDI en utilisant le piano CA et un autre appeareil MIDI. |
| Jouer avec Concert Magic | p. 34 |
| Grâce au système «Concert Magic» exclusif de Kawai, chacun peut jouer de la véritable musique avec le piano CA. |
Installation du PIANO
Avant de pouvoir utiliser le piano, il est nécessaire deinstaller l'instrument.

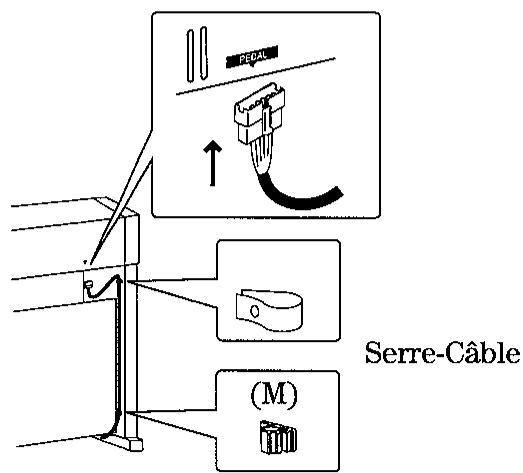

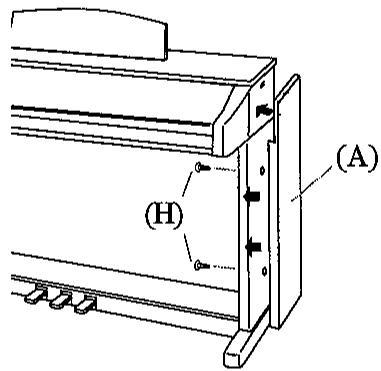

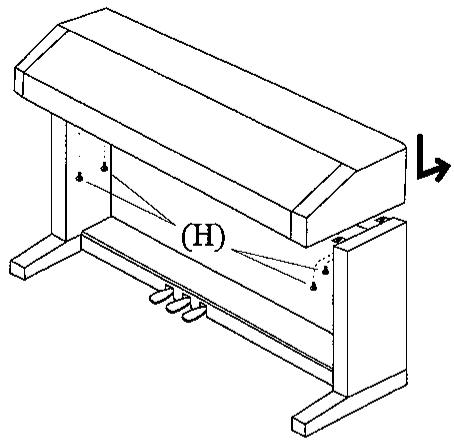

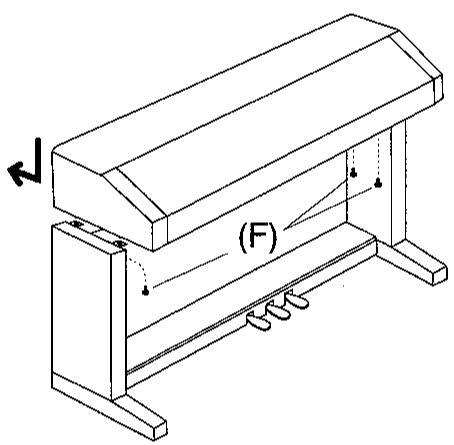

Assemblage du support
Le support doit être assemblé en premier, conformément aux instructions présentes dans son emballage.
Alimentation secteur
Le piano CA est équipé de haut-parleurs stéréo et d'un amplificateur. Aucun autre appareil n'est nécessaire pour pouvoir jouer le piano CA. Ce dernier est utilisable partout où une alimentation secteur est disponible. Il suffit pour cela de raccorder le cordon d'alimentation du piano CA à une prise secteur.
Raccorder le cordon d'alimentation à la prise d'alimentation du piano et l'autre extrémité du cordon à une prise secteur.
Utilisation de casques
Des casques peuvent être utilisés pour assurer l'intimité. Lorsqu'un ou deux casques sont raccordés, les haut-parleurs sont automatiquement mis hors service et le piano CA n'est audible que dans les casques. Le piano CA est équipé de deux prises pour casques.
Mise sous tension
L'interrupteur d'alimentation POWER se trouve à l'extrémité droite de la face avant. Appuyer sur ce bouton pour enclencher l'alimentation. Une nouvelle pression sur le bouton coupera l'alimentation.
Réglage du volume
Le curseur MASTER VOLUME règle le volume des haut-parleurs et des casques. Utilisez ce curseur pour régler le volume à un niveau d'écoute confortable.
Vous entendrez la sonorité principale du piano CA.
Le nom de la sonorité "Concert Grand" apparait sur l'affichage LCD.
Concert Grand
Le piano CA se comporte comme un véritable piano acoustique. Il génère un son plus puissant lorsque l'on joue plus fort, et un son plus doux lorsque l'on joue plus doucement. Le volume change avec la vitesse d'enfoncement des touches. Sur un instrument de musique électronique, ce système est appelé "sensibilité du toucher". La sensibilité initiale du toucher a été réglée en référence avec celle d'un piano acoustique. Toutefois, si on ne se sent pas à l'aise avec le réglage standard, il est possible de sélectionner une autre sensibilité du toucher sur le piano CA. Pour plus de détails, se reporter à "Toucher", page 67.
Utilisation des pédales
Comme un piano à queue, le piano CA970 comporte trois pédales : pédale forte, pédale tonale et pédale una corda.
La pédale forte est capable de répondre à un demi-effet de pédale, ce qui procure un contrôle encore plus précis de l'effet d'étouffoir (CA970 seulement).
Utilisation d'autres sonorités
Vous avez déjà entendu la sonorité de piano principale du piano CA. Le CA970 possède trente-deux et le CA770 vingt-trois autres sonorités qui ne sont pas seulement des autres sonorités de piano mais qui reproduisent également d'autres instruments.
Les différentes sonorités d'instruments incorporées dans le piano CA sont appelées «sonorités préréglées».
Toutes les sonorités préréglées ont été générées au moyen d'une technologie d'échantillonnage numérique de pointe produisant un son aussi naturel et réaliste que possible. Essayons certaines des sonorités préréglées.
Selection d'une autre sonorite preréglee
Appuyez sur le bouton de SELECTION DES SONORITES situé dessous le nom de l'instrument que vous aimeriez écouter. Lorsque vous aurez appuyé sur le bouton, le voyant situé au-dessus de celui-ci s'allumera pour indiquer que cette sonorité a été sélectionnée.
Le nom de la sonorité préréglée sélectionnée apparaît aussi sur l'affichage LCD.
DEMO
Les boutons de SELECTION DES SONORITES permettent de sélectionner plusieurs sonorités. Pour sélectionner les autres sonorités, appuyez plusieurs fois sur le bouton.
Utilisation de la fonction de demonstration
Le piano CA peut jouer des morceaux de démonstration, 28 morceaux pour le CA970 et 23 pour le CA770. Chaque morceau de démonstration présente un thème musical qui met en valeur les différentes sonorités préenregistrées.
Appuyez sur le bouton DEMO pour faire démarrer le morceau de démonstration de la catégorie Classic Grand. Lorsque le morceau de la catégorie Classic Grand est terminé, un morceau de démo pour une autre catégorie de son sera sélectionné aléatoirement.
Si vous désirez écouter le morceau de démonstration d'une catégorie en particulier, appuyez simplement sur le bouton de SELECTION DES SONORITES désiré pendant que la démonstration est en cours. Lorsque vous appuyez sur le bouton, la démonstration jouera le morceau correspondant à la catégorie que vous venez de sélectionner. À la fin de ce morceau, le morceau d'une autre catégorie sera aléatoirement sélectionné.
Le piano CA possède aussi la capacité de mélanger deux sonorités préreglées afin de créer un son plus complexe, comme un mélange de piano avec un ensemble à cordes ou de piano électriques avec un choeur.
Pour mélanger deux sonorités, appuyer simultanément sur les boutons de SELECTION DES SONORITES des deux sonorités. L'évoyant de chaque bouton s'allume pour indiquer les deux sonorités choisies. Le nom des sonorités sélectionnées est aussi indiqué sur l'affichage LCD.
Le nom des deux sonorités est affiché.
Vous pouvez agir sur l'équilibre du volume entre les deux sonorités. Pour cela, utiliser le curseur DUAL/SPLIT BALANCE. Déplacer le curseur vers la droite pour augmenter le volume de la sonorité préréglée se trouvant la plus à droite et pour diminuer le volume de la sonorité préréglée se
trouvant la plus à gauche. L'effet est inverse lorsque le curseur est déplacé vers la gauche.
Partage (SPLIT)
Le piano CA procure un autre type de combinaison des sonorités appelé «partage». La fonction de partage divise le clavier en deux sections — section supérieure et section inférieure — et permet de jouer une sonorité différente dans chaque section.
Appuyer sur SPLIT pour actionner la fonction de partage. Appuyer ensuite sur le bouton de sélection de sonorité correspondant à la sonorité à utiliser pour la section supérieure. Enfin, tout en maintenant la touche SPLIT enfoncée, appuyer sur un autre bouton de sélection de sonorité correspondant à la sonorité désirée pour la section inférieure. Le voyant de la sonorité supérieure s'allume alors que le voyant de la sonorité inférieure commence à clignoter. L'affichage LCD indique le nom des deux sonorités sélectionnées.
Studio Grand Jazz Organ
Nom de la sonorité pour la section supérieure
Nom de la sonorité pour la section inférieure
Vous pouvez agir sur l'équilibre du volume entre les deux sonorités. Pour cela, utiliser le curseur DUAL/SPLIT BALANCE. Déplacer le curseur vers la droite pour augmenter le volume de la sonorité supérieure et pour diminuer le volume de la sonorité inférieure. L'effet est inverse lorsque le curseur est déplacé vers la gauche.
Le point de partage détermine la séparation entre la section du clavier supérieur et celle du clavier inférieur. Il est indiqué par une flèche sur le panneau avant. Le point de partage peut être déplacé sur n'importe quelle touche. Pour cela, se reporter à «8. Bouton Split» à la page 56 de la partie Référence.
Polyphonie
Le piano CA est capable de jouer jusqu'à 64 notes en même temps (polyphonie de 64 notes). En mode Dual, ou avec la sonorité de piano stéreo, la polyphonie est réduite de moitié car le piano doit générer deux sons pour chaque note.
Ajouter des EFFETS
Lorsque certaines sonorités préreglées sont sélectionnées, le voyant EFFECTS s'allume car ces sonorités comportent un effet dans leur réglage initial.
L'adjonction d'un effet au son rehausse la qualité de la tonalité et améliore le réalisme acoustique. Le piano CA est muni de deux groupes d'effets séparés. Le premier concerne la réverbération, alors que le second renferme le chorus, le retard (delay), le tremolo et l'effet Rotary.
Cette fonction ajoute de la réverbération au son, simulant ainsi l'acoustique d'une salle de récital, d'une scène ou d'une salle de concert. Cinq types de réverbérations sont disponibles: Room, Stage, Hall, 3D Room et 3D Hall (dans l'ordre de leur niveau de réverbération).
Cette fonction simule la richesse sonore d'une chorale ou d'un ensemble à cordes, en ajoutant une version légèrement désaccordée du son, au son d'origine, afin d'enrichir ce dernier.
Cette fonction de retard ajoute des échos au son. Trois types de retards sont disponibles (Delay 1 à 3), avec chacun un intervalle différent entre les échos.
Cet effet de type vibrato est principalement utilisé avec le vibraphone. Il sera automatiquement activé lors de la sélection de la sonorité du vibraphone.
Cet effet simule la sonorité de l'enceinte à haut-parleurs rotatifs couramment utilisée avec les orgues électroniques.
La pédale de gauche (una corda) permet de commuter la vitesse du rotor entre «lent» et «rapide».
Ajouter de la réverbération
Appuyer sur REVERB. L'évoyant s'allume pour indiquer que la réverbération est en vigueur, et le type de réverbération apparait sur l'affichage LCD.
Le type de réverbération est affiché.
Utiliser les boutons VALUE pour changer le type de réverbération.
Ajouter d'autres EFFETS
Appuyer sur EFFECTS. Le voyant s'allume pour indiquer que l'effet est en vigueur, et l'effet actuellement sélectionné apparaît sur l'affichage LCD.
L'effet sélectionné est affiché.
Utiliser les boutons VALUE pour changer le type d'effet.
Pour couper la réverbération ou les effets, appuyer de nouveau sur REVERB ou sur EFFECTS.
Remarque
Toute modification apportée à la réverbération ou aux effets est mémorisée avec la sonorité préréglée tant que le piano reste sous tension. Lorsqu'une sonorité est sélectionnée une nouvelle fois, la réverbération ou les effets choisis lors de la précédente utilisation de cette sonorité sont rappelés.
Lors de la mise hors tension, les effets seront initialisés à leurs valeurs d'usine, à moins que vous n'utilisiez la fonction de mémorisation pour sauvegarder vos réglages actuels de réverb et d'effets.
Pour plus d'informations sur la fonction de mémorisation, reportez-vous à la page 50 de la partie Référence de ce mode d'emploi.
Utilisation du métronome
Le rythme constitue l'un des éléments les plus importants dans l'apprentissage de la musique. Il est important de travailler le piano avec un rythme régulier et au bon tempo. Le métronome du piano CA est un outil destiné à y parvenir qui bat une mesure régulière que l'on peut suivre.
Mise en MARCHE du metronome
Appuyer sur TEMPO. L'évoyant s'allume et le métronome commence à battre la mesure de manière régulière. L'affichage LCD indique le tempo en battements par minute.
Métronome TEMPO 000 120
Le tempo est affiché en nombre de battements par minute.
Pour changer le tempo, utiliser les boutons VALUE afin d'augmenter ou de diminuer sa valeur dans la plage de 20 à 300 battements par minute. (Rythmes avec croche de 40 à 600 BPM)
Appuyer de nouveau sur TEMPO pour arrêter le métronome.
Changement de la MESURE
Deux types de clics sont générés et le plus fort apparaît tous les quatre battements. Le métronome est capable de générer un clic plus prononcé pour indiquer le temps fort d'une mesure. Par défaut, le métronome reproduit donc une mesure à 4 battements, ou 4/4.
Si nécessaire, une autre mesure peut être sélectionnée parmi les neuf disponibles sur le piano CA: 1/4, 2/4, 3/4, 4/4, 5/4, 6/8, 7/8, 9/8 et 12/8.
Utiliser le bouton BEAT pour changer la mesure.
Appuyer sur BEAT. Le voyant s'allume et le métronome commence à battre la mesure. L'affichage LCD donne la mesure, ainsi qu'une indication visuelle du nombre de battements par mesure.
Métronome BEAT 000 = 4/4
La mesure sélectionnée est affichée avec une indication visuelle du nombre de battements par mesure.
Utiliser les boutons VALUE pour sélectionner la mesure désirée. La mesure actuellement sélectionnée apparait sur l'affichage LCD. L'indication visuelle change pour correspondre à la mesure sélectionnée.
Appuyer de nouveau sur BEAT pour arrêter le métronome.
Les boutons TEMPO ou BEAT peuvent être utilisés pour mettre le métronome en ou hors service. Choisir le bouton approprié selon que l'on désire régler le tempo ou changer la mesure.
Réglage du volume du métronome
Le volume du métronome peut être réglé indépendamment du volume général.
Appuyer en même temps sur TEMPO et sur BEAT. L'affichage LCD indique le volume du métronome au moyen d'un nombre compris entre 1 (faible) et 10 (fort). Le réglage d'usine est 5.
Métronome VOLUME
000 = 5
Le niveau du volume est affiché.
Utiliser les boutons VALUE pour changer la valeur.
Remarque
Tous les réglages du métronome retrouveront leur valeur d'usine lors de la mise hors tension, à moins que vous n'utilisiez la fonction de mémorisation pour sauvegarder vos réglages actuels du métronome.
Pour plus d'informations sur la fonction de mémorisation, reportez-vous à la page 50 de la partie Récurrence de ce mode d'emploi.
ETAPE Suivante
Jusqu'à présent, nous avons passé en revue les manipulations de base et les termes permettant de se familiariser avec le piano CA. Certaines autres fonctions ont toutefois aussi à tirer pleinement parti des nombreuses possibilités du piano CA. Vous pouvez continuer depuis ce point, ou sauter directement vers les chapitres qui vous intéressent.
Pour apprendre à connaître l'enregistreur, passez au Chapitre 2 «Utilisation de l'enregistreur», page 16.
Si vous vous intéressez au MIDI et à l'utilisation de votre piano avec d'autres instruments de musique numériques, passez au Chapitre 3 «Utilisation du MIDI», page 23.
Pour apprendre à connaître le Concert Magic, passez au Chapitre 4 «Jouer avec Concert Magic», page 34.
Si vous désirez en savoir plus sur des fonctions et des caractéristiques telles que l'accord et la transposition, par exemple, vous trouverez une information détaillée au Chapitre 4 «Boutons Menu», à la page 46 de la partie Référence.
L'enregistreur du piano CA enregistre votre jeu comme un magnétophone, tout aussi facilement. Le piano CA enregistre un morceau sous forme de données numériques et non sous forme de données audio analogiques, et il mémorise le morceau dans l'instrument. Le morceau étant enregistré sous forme numérique, il peut être modifié à la reproduction. Par exemple, le tempo peut être modifié sans affecter la hauteur du son, ou on peut utiliser un autre effet que celui en vigueur lors de l'enregistrement. Bien compris, l'enregistreur s'avère être un outil utile aussi bien pour l'apprentissage que pour une utilisation avancée du piano.
Enregistrement d'un morceau
RDER
Appuyer sur REC lorsque l'on est prêt à jour. Le voyant commence à clignoter pour indiquer que le piano est prêt à enregistrer.
Record
SONG 1 Part=1
L'affichage LCD indique le numéro de morceau et de partie à enregistrer.
Jouer alors quelques notes au piano. L'enregistreur commence automatiquement à enregistrer lors de la génocide de la première note.
RECORD PLAY/STOP
Appuyer sur PLAY/STOP en fin d'enregistrement. Le piano cesse d'enregistrer et l'affichage LCD indique momentanément le message «Stopping» pendant la mémorisation du morceau.
En cas d'erreur d'exécution, le morceau peut être enregistré à nouveau. Il suffit pour cela de répéter les mêmes opérations. Le deuxième enregistrement effacera complètement le premier.
Reproduction d'un morceau
Le voyant du bouton PLAY/STOP commence à clignoter immédiatement après la fin de l'enregistrement. Le piano CA est alors prêt à reproduire le morceau.
RECOR
PLAY/STOP
SelectSONG/PART
SONG 1 Part=182*
L'affichage LCD indique le numéro du morceau venant juste d'être enregistré.
Appuyer sur PLAY/STOP pour reproduire le morceau.
Appuyer à nouveau sur PLAY/STOP pour arrêter.
Pour sortir de l'enregistreur, appuyer sur n'importe quel bouton de SELECTION DE SONORITE.
Vous êtes maintenant familiarisé avec l'enregistrement de base avec le piano CA. Dans la plupart des cas, il n'est pas nécessaire d'en savoir plus. Le piano CA est toutefois équipé d'autres fonctions puissantes et couplées pouvant être utilisées pour l'enregistrement et la reproduction de vos interprétations. Pour en savoir plus sur toutes les possibilités de l'enregistreur, vous pouvez poursuivre la lecture.
Principes de BASE de l'enregistreur
Passons brièvement en revue les caractéristiques de l'enregistreur.
Enregistreur deux PISTES cinq morceaux
L'enregistreur du piano CA est un enregistreur deux pistes cinq morceaux. Cela signifie qu'il est capable d'enregistrer jusqu'à cinq morceaux différents, de les mémoriser et de les reproduire sur demande.
Chaque morceau comporte deux pistes séparées, appelées «parties», pouvant être enregistrées séparément. Cela permet, par exemple, d'enregistrer tout d'abord la partie main gauche sur une piste, puis d'enregistrer la partie main droite sur l'autre piste tout en écoutant la première piste.
Lors de l'enregistrement ou de la reproduction d'un morceau, il est possible de sélectionner la partie (piste) d'un morceau donné à enregistrer ou à reproduire. À l'enregistrement, le choix d'une partie déjà enregistrée efface tout enregistrement antérieur de cette partie. Il est important de s'en souvenir ; lors de l'enregistrement séparé des deux parties, après l'enregistrement de la première partie il est nécessaire de sélectionner la deuxième partie pour l'enregistrement afin d'éviter d'enregistrer par-dessus la première partie du morceau.
Le piano CA enregistre l'information suivante.
Information de note
Sélection de sonorité
Réglage dual
Avant de débuter l'enregistrement, régler le dosage Dual sur la position désirée. Le dosage réglé avant le début de l'enregistrement sera utilisé par l'enregistreur. Toute modification apportée au réglage en cours d'enregistrement sera ignorée par l'enregistreur.
Transposition
Lors de l'enregistrement dans une tonalité différente au moyen de la fonction de transposition, le piano CA enregistre les notes transposées produites, et non pas les notes jouées sur le clavier.
Capacité d'enregistrement
La capacité d'enregistrement totale est d'environ 5000 notes. Chaque pression sur une touche ou sur une pédale compte pour une note.
Lorsque la capacité maximale de l'enregistreur est atteinte, le piano CA cesse d'enregistrer.
Enregistreur et métronome
Lors de la reproduction d'un morceau avec le métronome en service, le métronome redémarre toujours avec un temps fort.
Enregistrement de plusieurs morceaux
Le piano CA est capable d'enregistrer jusqu'à cinq morceaux différents. Essayons d'enregistrer un deuxième morceau.
Si la procédure de la partie précédente a été exécutée, le piano a déjà enregistré le Morceau 1; enregistrons maintenant le Morceau 2.
Appuyer sur REC pour accéder au menu de sélection de morceau et de partie. Utiliser les boutons MENU pour régler le numéro de morceau sur 2.
Record
SONG 2 Part=1
L'affichage LCD indique les numéros de morceau et de partie à enregistrer.
Lorsque l'on est prêt à enregistrer, il suffit de commencer à jouer sur le clavier. Le piano CA commence automatiquement à enregistrer, dès l'exécution de la première note.
En fin d'enregistrement, appuyer sur PLAY/STOP.
Écoutez maintenant le morceau venant juste d'être enregistré.
Appuyer de nouveau sur PLAY/STOP pour reproduire le morceau.
Playing
SONG 2 Part=1&2*
L'affichage LCD indique le numéro du morceau
venant juste d'être enregistré.
Remarque
Pour écouter un morceau différent, utiliser les boutons MENU afin de sélectionner le numéro du morceau désiré.
Un astérisque (*) apparait après le numéro de la partie sur l'affichage LCD pour indiquer que le morceau sélectionné a été enregistré. Cet astérisque permet de savoir quels sont les morceaux enregistrés.
Enregistrement séparé des parties
Enregistrons maintenant deux parties séparément.
Il faut tout d'abord sélectionner la partie à enregistrer. Après l'enregistrement de la première partie, sélectionner la deuxième piste et enregistrer la deuxième partie.
Appuyer sur REC pour accéder au menu de sélection de morceau et de partie.
Record
SONG 3 Part=1
L'affichage LCD indique le numéro du morceau et de la partie à enregistrer.
Utiliser les boutons MENU pour sélectionner le morceau numéro 3. Enregistrer la première partie comme indiqué précédemment et appuyer sur PLAY/STOP lorsque l'enregistrement est terminé.
Appuyer sur REC pour accéder au menu de sélection de morceau et de partie, puis sélectionner la partie 2 à enregistrer.
Utiliser les boutons VALUE pour sélectionner la partie 2.
Record
SONG 3 Part=2
L'affichage LCD indique le nombre du morceau et de la partie à enregistrer.
Pour commencer l'enregistrement de la deuxième partie depuis le début du morceau, il suffit de jouer sur le clavier. La première partie sera entendue pendant l'enregistrement de la partie.
Pour reproduire la première partie puis commencer l'enregistrement de la deuxième partie depuis un certain point situé plus loin dans le morceau, appuyer sur PLAY/STOP au lieu de jouer au clavier pour lancer la reproduction de la première partie, puis commencer l'enregistrement de la deuxième partie depuis le point désiré.
En fin d'enregistrement, appuyer de nouveau sur PLAY/STOP.
Reproduction séparée des parties
Dans le menu de reproduction, utiliser les boutons VALUE pour sélectionner le numéro de la partie à écouter.
Playing SONG 3 Part=2*
Un astérisque indique que la partie a été enregistrée.
Il est possible de sélectionner «Part 1», «Part 2» et «Part 1&2». Pour vérifier que les deux pistes ont été enregistrées, sélectionner «Part 1» puis «Part 2». Un astérisque apparait après chaque partie pour indiquer que les deux parties ont été correctement enregistrées.
Pour écouter les deux parties ensembles, sélectionner «Part 1&2». Pour reproduire une partie séparément, sélectionner le numéro de la partie désirée en utilisant d'abord le bouton VALUE, puis en appuyant sur PLAY/STOP pour écouter.
Si un astérisque n'apparaît pas après chaque partie enregistrée, ou si le morceau n'est pas correctement reproduit, relire soigneusement le chapitre précédent pour s'assurer que l'enregistrement est réalisé correctement. L'affichage LCD peut être utilisé pour déterminer la présence d'un événementuel problème.
Voici quelques contrôles de base à effectuer :
1) Si seule la deuxième partie est entendue, l'enregistrement peut avoir eu lieu accidentellement sur la première partie. Dans ce cas, il suffit de réenregistrer la première partie après avoir sélectionné la partie «vide» pour enregistrer (dans ce cas, il s'agira probablement de la Partie 2). 2) L'une des parties a-t-elle été enregistrée dans un morceau différent? Dans ce cas, enregistrer la partie manquante dans le morceau approprié.
Effacement des données de morceau inutiles
Il peut arriver que l'on souhaite effacer un morceau. Lorsque la mémoire de l'enregistreur est pleine, on peut effacer un morceau ancien pour laisser de la place à un nouveau. Il se peut aussi que l'on se lasse d'écouter un certain morceau. Dans un cas comme dans l'autre, le piano CA permet d'effacer facilement un ou tous les morceaux et parties.
Pour effacer un morceau ou une partie spécifique, MAININER tout d'abord les boutons REC et PLAY/STOP enfoncés simultanément. L'affichage LCD presente le menu d'effacement qui permet de selectionner un morceau ou une partie a effacer.
To Del Press Rec SONG 1 Part=1&2*
Sélectionner le morceau et la partie à effacer.
Utiliser les boutons MENU pour sélectionner le morceau désiré, et utiliser les boutons VALUE pour sélectionner la partie à effacer. Appuyer sur REC pour effacer. L'affichage LCD demande la confirmation.
Sure? Press Rec SONG 1 Part=1&2*
Confirmation pour l'effacement du morceau.
Pour confirmer l'effacement du morceau et de la partie, appuyer de nouveau sur REC.
L'opération d'effacement est terminée.
Pour annuler l'opération d'effacement, appuyer sur PLAY/STOP.
Appuyer sur n'importe quel bouton de SELECTION DE SONORITE pour sortir du menu d'effacement de morceau.
Effacement detoutes les données
Pour tout effacer (tous les morceaux et toutes les parties) immédiatement, couper tout d'abord l'alimentation puis la rétablir tout en maintenant les deux boutons REC et PLAY/STOP enfoncés. Toute la mémoire de l'enregistreur sera effacée.
L'enregistreur incorporé du piano CA est d'une utilisation aisée et il est idéal pour l'entraînement ainsi que pour les enregistrements simples. Pour utiliser cet instrument pour des enregistrements numériques plus complexes, le piano CA peut être raccordé à un séquenceur MIDI externe ou à un ordinateur domestique. Lire le Chapitre «3. Utilisation du MIDI» pour se familiariser avec les possibilités MIDI et Multi-timbrales du piano CA.
Dans ce chapitre, nous allons apprendre à créer de la musique en raccordant le piano CA à un dispositif MIDI externe. À cet effet, nous utiliserons le système d'accompagnement numérique Kawai ACR-20. L'ACR-20 est un séquenceur (enregistreur) numérique 16 canaux/16 pistes (parties) équipé d'un module sonore General MIDI à 226 sonorités et 100 styles d'accompagnement automatique, pouvant être piloté depuis le piano CA lorsque les deux appareils sont raccordés.
Kawai propose un autre instrument, appelé DRP-10, possédant le même module GM et les mêmes capacités d'enregistrement que l'ACR-20. Le DRP-10 ne propose toutefois pas de styles d'accompagnement automatique. Le DRP-10 peut être idéal dans des applications ne nécessitant pas la fonction d'accompagnement automatique.
Le piano CA est aussi compatible avec les dispositifs MIDI d'autres fabricants, et peut aussi être utilisé avec un logiciel de séquenceur sur un ordinateur personnel.
Remarque
Tous les produits mentionnés ci-dessus sont optionnels et ils peuvent être achetés séparément. Pour connaître les produits disponibles, consulter notre magasin de musique local.
Comprendre le MIDI
Les lettres MIDI sont l'abréviation de Musical Instrument Digital Interface (interface numérique d'instruments de musique), norme internationale pour le raccordement de synthétiseurs, boîtes à rythmes et autres instruments électroniques équipés du MIDI pour leur permettre d'échanger des données. Les ordinateurs personnels peuvent aussi être équipés pour la communication MIDI. Les instruments électroniques équipés du MIDI peuvent transmettre et recevoir des données d'exécution, telles que les notes, la sonorité à reproduire, l'information de pédale, le volume, etc. Ces données peuvent être enregistrées à l'aide de dispositifs comme un séquenceur ou un ordinateur.
Prisesmidi

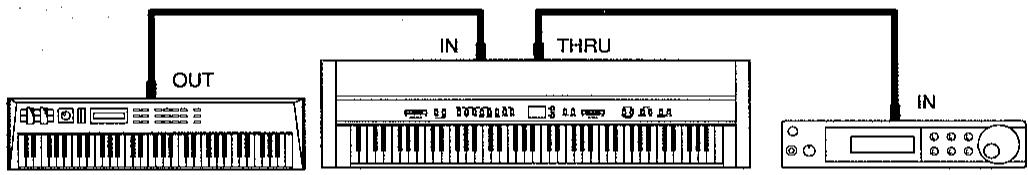

Les instruments équipés du MIDI possèdent généralement trois prises pour l'échange de données : IN, OUT et THRU. (Certains instruments ne comportent que IN et OUT.) Ces prises permettent de raccorder les dispositifs MIDI les uns aux autres au moyen d'un cable spécial.
Chaque prise possède une fonction différente.
IN : Pour la réception de données MIDI d'un autre instrument MIDI.
OUT : Pour la transmission de données MIDI vers un autre instrument MIDI.
THRU : Pour transmettre des données MIDI reçues d'un autre instrument MIDI sans les traiter.
En fonction de leur type de raccordement, les instruments sont classés dans la catégorie de ceux qui reçoivent des données (produisant un son lorsque des données leur sont envoyées par un autre instrument), de ceux qui transmettent des données (vers des instruments auxquels ils sont raccordés), ou de ceux qui reçoivent et transmettent des données.
Le système MIDI utilise ce que l'on appelle des « canaux » pour acheminer les données MIDI destinées à un instrument spécifique ou à une partie spécifique. En canalisant les données MIDI, il est possible de : gérer au moyen d'un seul cable des parties multiples dans plusieurs instruments.
Il existe ainsi deux types de canaux, ceux pour la réception et ceux pour la transmission. Le canal MIDI de l'instrument récepteur doit correspondre au canal MIDI de l'instrument transmetteur, de même que pour la radio ou la télévision. Si l'on désire écouter ou regarder une station, il est nécessaire de régler l'appareil sur la bonne chaîne. Lorsqu'un instrument transmetteur utilise le canal 1, l'instrument récepteur doit aussi être réglé sur le canal 1. Le piano CA permet de régler le même canal, à la fois pour la transmission et pour la réception. Le piano CA vous donne le choix entre 16 canaux MIDI. Outre les communications par un seul canal, il est aussi possible de recevoir des canaux multiples. Avec les instruments MIDI Multi-timbraux, il est possible de recevoir plusieurs parties en utilisant plusieurs canaux, chaque partie étant jouée simultanément avec une sonorité différente. Par exemple, un instrument MIDI peut recevoir la mélodie sur le canal 1, les cordes sur 2, les basses sur 3, et affecter un instrument différent à chaque canal. Piano pour le canal 1, cordes pour 2 et basses électriques pour 3. De cette manière, le piano CA peut jouer jusqu'à 16 parties différentes avec des sonorités différentes.
Voici le schéma (page suivante) qui illustre la situation qui vient d'être exposée.
L'instrument No.1, qui transmet la partie de piano sur le canal 1 (Ch.1), la partie de cordes sur Ch.2 et la partie de basses sur Ch.3, est raccordé à l'instrument No.2. L'instrument No.3 est raccordé à MIDI THRU de l'instrument No.2. Le canal de réception est réglé sur 1 pour l'instrument No.2 et le mode Multi-timbral est désactivé. Sur l'instrument No.3, le mode Multi-timbral est activé.
Clavier MIDI No.1
Transmet sur
Ch.1 Piano
Ch.2 Cordes
Ch.3 Basses
Clavier MIDI No.2
Reoit sur Ch.1
Mode Multi-timbral désactivé
Module de son No. 3
Mode Multi-timbral activé
Reçoit uniquement sur
Ch.1 Piano
Reoit sur
Ch.1 Piano
Ch.2 Cordes
Ch.3 Basses
L'instrument No.2 ne reconnaît que la partie de piano reçue de l'instrument No.1. L'instrument No.3 reçoit toutes les parties sur les trois canaux traversant l'instrument No.2 parce que le mode Multi-timbral de l'instrument No.3 est activé.
Ce bref aperçu du MIDI est destiné à faciliter la compréhension des possibilités MIDI du piano CA.
Bien que l'explication de l'ensemble du MIDI dépasse le cadre de cette notice, nous vous encourageons à visiter votre magasin de musique local ou à consulter un livre pour obtenir la liste des livres qui vous permettront d'approfondir vos connaissances sur les applications MIDI.
Explorons maintenant quelques applications MIDI au moyen de l'ACR-20 Kawai.
Utilisation du PIANO CA en TANT que controleur
Jouons tout d'abord les sonorités de l'ACR-20 au moyen du clavier du piano CA.
Raccordement MIDI

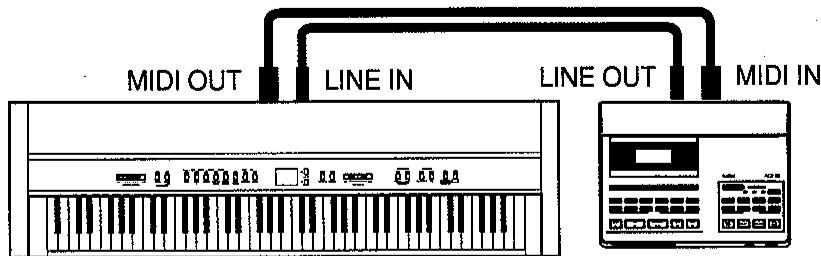

Brancher tout d'abord la sortie MIDI OUT du piano CA à l'entrée MIDI IN de l'ACR-20 au moyen d'un câble MIDI.
Le canal MIDI doit ensuite être réglé. Le canal de transmission du piano CA et le canal de réception de l'ACR-20 doivent être identiques. Le mode Multimbral de l'ACR-20 étant toujours activé, il n'est pas nécessaire de régler le canal de réception de l'ACR-20. Dans le mode Multi-timbral, l'ACR-20 reçoit automatiquement sur les 16 canaux MIDI. Sur l'ACR-20, chaque piste est réglée sur le canal MIDI correspondant : Piste 1 = Ch.1, Piste 2 = Ch.2, etc.
Changement du CANAL detransmission
Pour changer le canal de transmission du piano CA, appuyer plusieurs fois sur MENU afin d'obtenir «5. MIDI Channel».
L'affichage LCD indique le numéro du canal actuellement sélectionné.
Choisir un canal entre 1 et 16 au moyen des boutons VALUE.
Appuyez sur n'importe quel bouton de SELECTION DES SONORITES pour sortir du menu de cette fonction.
Raccordement AUDIO
L'ACR-20 n'est pas équipé d'un amplificateur ni de haut-parleurs. L'ACR-20 peut être raccordé à une chaîne audio externe ou directement relié au piano CA par l'intermédiaire des prises LINE IN.
Raccorder les prises LINE IN du piano CA aux prises LINE OUT de l'ACR-20 au moyen d'une paire de câbles audio (voir l'illustration précédente). Les sons du piano CA et de l'ACR-20 peuvent alors être entendus ensemble dans les haut-parleurs du piano CA. Utiliser le bouton du volume de l'ACR-20 pour équilibrer son volume avec celui du piano CA.
Nous sommes maintenant prêts à jouer!
Alors que l'on joue sur le clavier du piano CA, on entendra les deux instruments. Le piano CA transmet à l'ACR-20 l'information MIDI sur la note jouée, sur la force de la frappe (volume), etc. Sur la base de cette information, l'ACR-20 produit la note au moyen de son propre module sonore.
Changement de programme
Appuyer sur un bouton de SELECTION DES SONORITES du piano CA. L'ACR-20 et le piano CA produisent chacun une sonorité différente. En appuyant sur un bouton de SELECTION DES SONORITES, le piano CA transmet un numéro de «changement de programme». Un changement de programme est un type de commande MIDI indiquant à l'instrument récepteur la sonorité ou l'instrument à utiliser pour reproduire les notes. L'information de changement de programme est composée d'un simple numéro, compris entre 1 et 128, et non pas du nom d'un instrument. L'instrument désiré est sélectionné au moyen de ce numéro spécifique. Tous les instruments MIDI n'affectent pas la même sonorité au même numéro de changement de programme. Toutefois, les instruments MIDI conformes à la norme General MIDI (GM) «affectent» la même sonorité au même numéro de changement de programme. Par exemple, sur un synthétiseur compatible «GM», un changement de programme No.1 se traduira toujours par une sonorité de piano, et un changement de programme No.33 se traduira toujours par une sonorité de basse acoustique. Grâce à cela, lorsque deux instruments «GM» sont raccordés l'un à l'autre, le choix de la bonne sonorité ne pose pas de problème. Le piano CA n'est pas un instrument General MIDI et ses sonorités internes ne sont pas affectées de la même manière que pour l'ACR-20. C'est la raison pour laquelle l'ACR-20 ne restitue pas une sonorité d'orgue jazz lorsqu'on appuie sur la touche Jazz Organ du piano CA (avec le CA970 c'est la sonorité «Vibraphone» que sera jouée par l'ACR-20 alors que la sonorité «Celesta» sera jouée par l'ACR-20 en cas d'utilisation du CA770). Le tableau de correspondance entre les numéros de changement de programme et les sonorités est donné ci-dessous pour les deux instruments. L'affectation peut être différente lorsque le mode Multi-timbral est utilisé (voir plus loin dans ce chapitre).
| N° de Programme | CA970 | CA770 | ACR-20(GeneralMIDI) |
| 1 | Concert Grand | Concert Grand | Grand Piano |
| 2 | Studio Grand | Studio Grand | Bright Piano |
| 3 | Mellow Grand | Mellow Grand | Electric Grand |
| 4 | Jazz Grand | Modern Piano | Honky Tonk Piano |
| 5 | Modern Piano | Rock Piano | Electric Piano 1 |
| 6 | Rock Piano | Classic E.Piano | Electric Piano 2 |
| 7 | New Age Piano | Modern E.P. 1 | Harpsichord |
| 8 | Classic E.Piano | Modern E.P. 2 | Clavi |
| 9 | Modern E.P. 1 | Jazz Organ | Celesta |
| 10 | Modern E.P. 2 | Drawbar Organ 1 | Glockenspiel |
| 11 | Modern E.P. 3 | Church Organ | Music Box |
| 12 | Jazz Organ | Diapason | Vibraphone |
Ici nous avons seulement dressé la liste des numéros de programme de 1 à 12. Reportez-vous à la page 73 de la partie Récurrence pour des détails supplémentaires.
Pour que l'ACR-20 puisse reproduire la sonorité désirée, il est nécessaire de connaître le numéro de changement de programme à lui transmettre. Pour connaître la liste des numéros de changement de programme/sonorités de l'ACR-20, se reporter à son mode d'emploi. Lire ensuite la partie «6. Numéro de Changement de Programme» dans la section Référence de ce mode d'emploi qui concerne la méthode de transmission d'un numéro de changement de programme depuis le piano CA.
Vous pourrez ainsi mélanger une sonorité du piano CA avec une sonorité décidée de l'ACR-20.
Commande LOCALE
On peut désirer entendre le son de l'ACR-20 sans celui du piano CA. Pour cela, le son du piano CA peut être coupé au moyen d'une fonction appelée «commande locale».
La commande locale détermine si le piano CA génère un son ou non lorsque l'on joue sur son clavier. Avec la commande locale activée, le piano CA génère un son lorsque ses touches sont jouées. Avec la commande désactivée, le piano ne génère pas de son lorsque ses touches sont jouées. Toutefois, le clavier du piano CA continue à transmettre les données MIDI vers un instrument MIDI externe.
Appuyer sur MENU jusqu'à l'apparition de «5. Local Control».
5. Local Control
=Or
L'affichage LCD indique «ON», ce qui signifie que la
commande locale du piano est actuellement activée.
Utiliser le bouton VALUE pour la désactiver («OFF»).
Appuyer sur n'importe quel bouton de selection des sonorites pour revenir au mode normal.
En jouant sur le clavier, seul le son de l'ACR-20 est alors entendu. Pour changer la sonorité de l'ACR-20 depuis le piano CA, sélectionner le numéro désiré, comme expliqué dans la partie Référence.
Les sonorités préreglées peuvent être choisies manuellement directement sur l'ACR-20. Dans ce cas, on peut régler le piano CA de façon qu'il ne transmette pas les changements de programme. Souvenez-vous que l'ACR-20 réagit à tout changement de programme transmis depuis le piano CA lorsqu'on appuie sur un bouton de SELECTION DES SONORITES. Pour savoir comment éviter que le piano CA transmette les changements de programme, se reporter à «6. Marche/Arrêt du Changement de Programme» à la page 49 de la partie Référence.

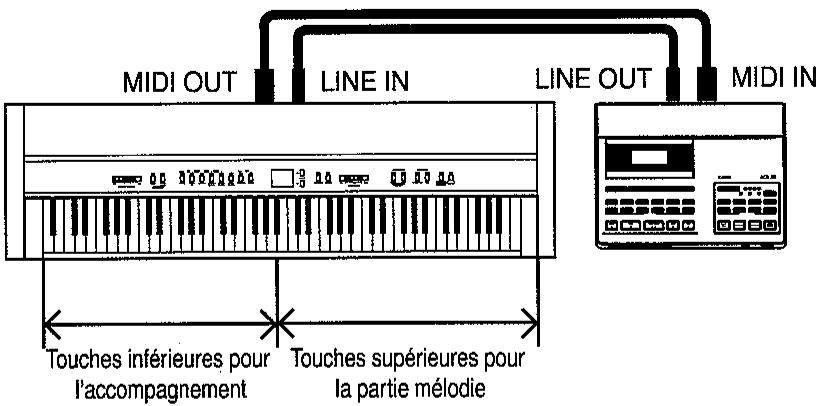

Utilisation de l'ACR-20 en TANT que MODULE d'accompagnement
Grâce aux styles d'accompagnement automatique incorporés dans l'ACR-20, il est possible de jouer sur le piano CA avec des rythmes et des accompagnements. Lorsque l'ACR-20 est utilisé en tant que module d'accompagnement, il partage l'information de note reçue du piano CA en deux zones, touches inférieures et touches supérieures, comme si un point de partage était présent sur le piano CA. Les touches inférieures (en-dessous du point de partage) sur le clavier du piano CA sont utilisées pour modifier les accords en fonction des notes executées. Les touches supérieures (au-dessus du point de partage) peuvent être jouées normalement, par exemple pour reproduire une mélodie.
Pour plus d'informations, se reporter au mode d'emploi de l'ACR-20.
Enregistrement avec l'ACR-20
L'ACR-20 permet d'enregistrer jusqu'à 16 pistes, avec un besoin de 226 sonorités, ainsi que de plusieurs batteries et kits de percussion. L'ACR-20 permet de composer un morceau d'orchestre complet.
Le raccordement des deux instruments pour l'enregistrement est réalisé de la manière expliquée précédemment. Raccorder MIDI OUT du piano CA à MIDI IN de l'ACR-20 au moyen d'un cable MIDI. Raccorder aussi les prises LINE IN du piano CA aux prises LINE OUT de l'ACR-20 au moyen d'une paire de câbles audio. Le piano CA sera utilisé en tant que contrôleur (clavier maître) et l'ACR-20 en tant qu'enregistreur. La commande locale et le changement de programme peuvent être désactivés.
Utilisation
- Sélectionner une piste à enregistrer et choisir une sonorité préréglée pour cette piste (partie) sur l'ACR-20.
- Régler le canal de transmission du piano CA pour l'adapter au canal de la piste sélectionnée pour l'enregistrement sur l'ACR-20.
- Lancer l'enregistrement. Se référer aux instructions de la notice de l'ACR-20.
- Répéter la même méthode pour enregistrer autant de pistes (parties) différentes que désiré. Se souvenir de changer le canal de transmission du piano CA pour l'adapter au canal de la piste à enregistrer sur l'ACR-20 à chaque nouvel enregistrement.
Ceci ne constitue qu'une brève description du processus d'enregistrement multi-pistes utilisé avec l'ACR-20. Pour la méthode détaillée pas à pas, se reporter au mode d'emploi de l'ACR-20.
Utilisation du PIANO CA en TANT que MODULE SONORE multi-timbral
Le piano CA peut aussi être utilisé en tant que module sonore multi-timbral avec 16 parties. Ainsi, par exemple, le piano CA est capable de reproduire un morceau à quatre parties qui comprend deux parties de piano, une partie d'ensemble de cordes et une partie de chœur provenant toutes d'un séquenceur MIDI ou d'un ordinateur domestique. Il est aussi possible de jouer sur le piano CA pour accompagner un morceau enregistré.
Pour que le piano CA puisse recevoir des informations MIDI en tant qu'instrument multi-timbral, il doit être raccordé à un instrument MIDI externe. Dans le cadre de ce mode d'emploi, ce dernier sera de nouveau l'ACR-20.
Raccorder la prise MIDI IN du piano CA à la prise MIDI OUT de l'ACR-20 au moyen d'un cable MIDI. L'information MIDI se propage maintenant en sens inverse de celui du montage précédent. Le piano CA reçoit maintenant les données MIDI de l'ACR-20.
L'étape suivante consiste à régler les canaux MIDI. Cette opération est ici un peu différente de celle pour le montage précédent. Lors de la transmission de données MIDI depuis le piano CA, il est nécessaire de sélectionner un canal MIDI sur lequel transmettre, et de sélectionner une piste de l'ACR-20 régée sur le même canal. Lors de la réception de données MIDI sur le piano CA en mode multi-timbral, il n'est pas nécessaire de spécifier le canal MIDI à utiliser parce que le piano CA peut recevoir simultanément des données sur plusieurs canaux MIDI. Il faut toutefois prendre soin de synchroniser les canaux MIDI pour chaque partie. Une seule sonorité à la fois peut être affectée à un canal MIDI. Le canal MIDI doit être réglé pour chaque partie, à la fois sur le dispositif transmetteur (ACR-20) et sur le dispositif récepteur (piano CA). Par exemple, canal 1 pour le piano, canal 2 pour l'ensemble de cordes, canal 3 pour les chœurs, etc.
Mode multi-timbral
Multi-timbral On active le mode multi-timbral à 16 canaux. Vous pouvez couper les canaux séparément. Chaque canal reconnaît les numéros de changement de programme comme indiqué sur la liste de la page 73.
Multi-Timbre Off désactive le mode multi-timbral. Pour que le piano CA reçoive les données MIDI sur un canal unique et qu'il ignore les données des autres canaux, régler «Multi-Timbre» sur «OFF». Toutefois, pour que le piano CA puisse recevoir des données MIDI d'un dispositif externe, le canal de réception doit être le même que le canal de transmission. Les numéros de changement de programme indiqués à la page 73 sont reconnus.
Afin de démontrer ces capacités, sélectionnons le mode multi-timbral du piano CA.
Appuyer sur MENU jusqu'à l'apparition du menu «8. Multi-timbre».
8 Multi Timbre
= Off
L'affichage LCD indique «OFF», ce qui signifie que le mode multi-timbral est actuellement désactivé.
Utiliser les boutons VALUE pour sélectionner Multi-Timbre = On. L'affichage indique alors «ON».
Lorsque le mode multi-timbral a été activé, appuyer sur un des boutons de SELECTION DES SONORITES pour sortir du menu des fonctions.
Voyons comment cela fonctionne avec l'ACR-20. Faisons jouer l'un des morceaux de la disquette accompagnant l'ACR-20 : essayons par exemple le morceau appelé «VIBE». Ce morceau est composé d'une partie de vibraphone et de quelques parties de piano.
Si l'on possède un module sonore GM et un séquenceur comme l'ACR-20 ou le DRP-10, on préférera probablement l'utiliser comme module multimbral à la place du piano CA. Si l'on possède un séquenceur matériel ou un ordinateur personnel, sans posséder d'autre module sonore, il est always possible de profiter des possibilités de multi-timbrales à seize parties du piano CA.
Au départ, le MIDI peut sembler un peu difficile à apprivoiser, mais une fois maîtrisé il offre de nombreuses nouvelles manières passionnantes de pratiquer la musique.
Bien que ce mode d'emploi évite d'entrer dans des détails trop techniques sur le MIDI comme les «données du système exclusif», les plus familiarisés avec le MIDI, ou ceux qui veulent le devenir, peuvent se reporter à l'information technique MIDI et au tableau d'implémentation MIDI, aux pages 73 à 75.
Un jour, le grand compositeur allemand Jean-Sébastien Bach a déclaré : « Il est facile de jouer du clavier. Il suffit de frapper les bonnes touches au bon moment ». Beaucoup de gens souhaitent que ce soit aussi simple. Bien entendu, la réalité est très différente. Toutefois, il existe un moyen de jouer très simplement au clavier. Grâce à Concert Magic, il n'est même pas nécessaire de frapper les bonnes touches.
Avec Concert Magic, absolument tout le monde peut s'asseoir au piano CA et produire de la véritable musique... même sans avoir pris aucune leçon de piano de toute sa vie. Pour profiter du plaisir de jouer par soi-même, il suffit de sélectionner son morceau préféré parmi les 176 morceaux préprogrammés et de frapper l'une des 88 touches selon un rythme et un tempo réguliers. Concert Magic génère mélodie et les notes d'accompagnement correctes, indépendamment de la touche frappée. Chacun, jeune et moins jeune, peut apprécier le Concert Magic sur son piano CA.
Voyons maintenant comment s'utilise le Concert Magic.
Selection d'un morceau
Les 176 morceaux du Concert Magic sont affectés aux 88 touches du piano, avec deux morceaux par touche. Ils sont divisés en deux banques, A et B, et classés en huit groupes par catégories de morceaux, telles que morceaux pour enfant, classiques américain et morceaux de Noel.
Tous les titres des morceaux sont indiqués sur la «Liste des morceaux» fournie avec le piano. Pour retrouver plus facilement l'affectation des morceaux aux touches du piano, une «bande de repérage» peut être disposée entre l'arête des touches noires et la console. La bande de repérage indique les catégories de morceaux et le nom des touches.
Pour sélectionner un morceau, appuyer sur la touche correspondante au morceau désiré tout en maintenant le bouton CONCERT MAGIC enfoncé.
A01 Twinkle Twinkle
L'affichage LCD indique le numéro du morceau et le titre abrégé du morceau.
Un morceau de la banque A a été sélectionné. Pour sélectionner un morceau de la banque B, appuyer à nouveau sur la même touche. L'affichage LCD indique un autre titre de morceau avec un «B» devant. Une pression répétée sur la touche permet de commuter entre les deux banques.
ECOUTE du morceau
Si le morceau sélectionné est familier, on peut vouloir le jouer soit sans attendre. Toutefois, on peut aussi vouloir écouter le morceau avant de le jouer.
Pour écouter, appuyer sur PLAY/STOP. Le piano CA commencera à reproduire le morceau sélectionné. La vitesse, ou tempo, du morceau peut être ajustée au moyen des boutons VALUE tout en maintenant le bouton TEMPO enfoncé.
Pendant l'écoute, un morceau Concert Magic différent peut être sélectionné au moyen des boutons VALUE.
Twinkle Twinkle
Pendant la reproduction du morceau, les points se transforment en petits signes plus.
On remarquera que pendant la reproduction du morceau, les points de l'affichage LCD se transforment en petits signes plus. Ces points et les signes plus constituent un repère visuel indiquant le moment d'appuyer sur la touche suivante. Les espaces entre les points et la position des points sur l'affichage LCD indiquent la durée approximative entre chaque pression sur une touche.
La clé du succès pour une bonne exécution Concert Magic consiste à connaître le rythme du morceau. Le repère visuel donne une idée approximative du rythme du morceau, ce qui permet d'apprendre ce dernier puis d'exécuter soi-même le morceau.
Pour écouter un morceau différent, appuyer sur la touche correspondante au morceau désiré tout en maintenant le bouton CONCERT MAGIC enfoncé. Appuyer sur PLAY/STOP pour écouter.
Pour arrêter la reproduction du morceau, appuyer à nouveau sur PLAY/STOP.
Exécution d'un morceau
Vous êtes maintenant prêt à jouer par vous-même.
Frapper sur n'importe laquelle des 88 touches noires ou blanches du clavier du piano au rythme du morceau sélectionné.
Utiliser le repère visuel (points et signes plus) pour apprendre le rythme du morceau Concert Magic.
Si on frappe avec plus de force, les notes sont jouées plus fort ; en frappant avec moins de force, les notes deviennent plus douces. Si on rapproche les frappes, les notes s'accélèrent ; en espaçant les frappes, les notes ralentissent de manière correspondante, tout comme si on jouait sur un piano normal.
N'est-ce pas amusant? En frappant simplement une touche avec un doigt, vous pouvez donner l'impression de savoir jouer depuis des années.
Concert Magic constitue une méthode idéale pour apprendre la musique aux petits enfants, spécialement pour développer leur sens du rythme. Pour les personnes plus âgées qui pensent qu'il est trop tard pour apprendre le clavier, Concert Magic constitue un excellent premier pas. Avec Concert Magic, chaque membre de votre famille peut apprécier votre piano CA, même ceux qui n'ont jamais touché à un instrument de musique de toute leur vie.
TYPES de morceaux concert MAGIC
Après avoir joué un certain temps avec Concert Magic, on peut penser que c'est trop facile et que cela n'apprend pas grand-chose.
Si certains morceaux sont en effet très faciles à jouer, même pour les débutants, certains autres constituent un réel défi et nécessitent une certaine pratique pour être parfaitement exécutés. Chacun des 176 morceaux de Concert Magic est classé dans l'une des trois catégories suivantes, en fonction de l'habileté requise pour l'exécuter.
Morceaux à MESURE FACILE ( EASY BEAT )
Ce sont les morceaux les plus faciles à jouer. Pour les exécuter, il suffit de battre la mesure régulièrement sur n'importe quelle touche du clavier.
Considérons l'exemple suivant, «Für Elise». Le repère visuel indique qu'il faut conserver un rythme constant et régulier pendant tout le morceau, caractéristique principale d'un morceau à mesure facile.
Frapper sur n'importe quelle touche avec un rythme régulier
Frapper les touches
Morceaux à mélopée (MELODY PLAY)
Ces morceaux sont aussi assez faciles à exécuter, particulièrement s'ils sont familiers. Pour les jouer, frapper n'importe quelle touche du clavier au rythme de la mélodie. Il peut aussi être utile de fredonner l'air en battant la mesure.
Par exemple, pour jouer «Twinkle, Twinkle Little Star», suivre le rythme de la mélodie comme illustré.
Lors de l'exécution de morceaux Concert Magic rapides, il est parfois plus facile de frapper alternatively deux touches différentes avec deux doigts. Cela permet de jouer deux fois plus vite qu'avec un seul doigt qui frappe une seule touche.
Frapper les touches
Morceaux techniques ( SKILLFUL )
La difficulté de ces morceaux peut être moyenne à difficile. Pour les exécuter, la frappe sur n'importe quelles touches du clavier doit battre à la fois le rythme des notes de la mélodie, et de celles de l'accompagnement, comme pour la « Waltz of Flowers », illustrée ci-dessous. Le repère visuel est d'une grande utilisation avec les morceaux techniques.
Waltz of Flowers
Frapper les touches
Un certain entraînement peut être nécessaire pour exécuter ces morceaux avec succès. Un bon moyen d'y parvenir consiste à écouter d'abord ces morceaux, puis à essayer de reproduire le rythme entendu.
Sur la «Liste des morceaux», le type du morceau est indiqué à côté de chaque titre: «EB» (Easy Beat) pour morceau à mesure facile, «MP» (Melody Play) pour morceau à mélodie et «SK» (Skillful) pour morceau technique.
Fonctions des éléments
p. 40
Cette partie décrit l'utilisation des boutons, des curseurs et des prises du piano CA. Si vous avez déjà l'habitude de jouer sur un piano numérique, la lecture préalable de cette partie peut vous aider à connaître plus rapidement le piano CA. Cette partie vous permet de trouver des informations détaillées sur une fonction en particulier, et sur la manière de l'utiliser, sans avoir à lire l'ensemble du mode d'emploi depuis le début.
- BOUTON CONCERT MAGIC 40
- BOUTON DE DEMONSTRATION 43
- BOUTONS DE SELECTION DES SONORITES 45
- BOUTONS MENU 46
- BOUTONS VALUE 52
- BOUTONS D'EFFETS 53 CHOIX D'UN EFFET (BOUTON EFFECTS) 53 RÉVERBÉRATION (BOUTON REVERB) 54
- CURSEUR DE BALANCE DU MODE DUAL/SPLIT. 55
- BOUTON SPLIT 56
- METRONOME 57 MODIFICATION DU TEMPO (BOUTON TEMPO) 57 MODIFICATION DE LA MESURE (BOUTON BEAT) 58 MODIFICATION DU VOLUME DU METRONOME (BOUTONS TEMPO ET BEAT) 58
- ENREGISTREUR 59 ENREGISTREMENT (BOUTON REC) 59 REPRODUCTION D'UN MORCEAU (BOUTON PLAY/STOP) 62
- BOUTON TRANSPOSE 64
- BOUTON VIRTUAL TECHNICIAN 65
- INTERRUPEUR D'ALIMENTATION 70
- CURSEUR DE VOLUME 70 15. PEDALES. 71
- PRISES 72
LISTE DES MORCEAUX CONCERT MAGIC. 76
FACE AVANT, FICHE TECHNIQUE 78
ASSEMBLAGE 80
p. 73
Cette partie fournit une information technique sur le MIDI — structure et tableaux de données exclusives, telles que l'affection et l'activation du numéro de changement de programme.
CONCERT MAGIC
Grâce à CONCERT MAGIC, absolument tout le monde peut s'asseoir devant le piano CA et produire de la vraie musique... même sans avoir pris la moindre façon de piano. Pour avoir le plaisir de jouer soi-même, il suffit de sélectionner un des 176 morceaux préprogrammés et de frapper sur une des touches avec un rythme et un tempo réguliers. CONCERT MAGIC génère les notes appropriées pour la mélodie et l'accompagnement, indépendamment de la touche frappée.
Selection d'un morceau concert MAGIC
Les 176 morceaux Concert Magic sont affectés aux 88 touches du piano, avec deux morceaux par touche. Ils sont divisés en deux banques, A et B, renfermant chacune 88 morceaux, et ils sont classés en huit groupes par catégorie de morceaux, telles que morceaux pour infant, classiques américain et morceaux de Noel.
Tous les titres des morceaux sont indiqués sur la “liste des morceaux” fournie avec le piano. Pour connaître plus facilement l'affection des morceaux aux touches du piano, une “bande de repérage” peut être disposée entre l'arête des touches noires et la console. Elle indique aussi les catégories de morceaux et le nom des touches.
Pour sélectionner un morceau, appuyer sur la touche correspondante au morceau désiré tout en maintenant le bouton CONCERT MAGIC enfoncé.
H01 TwirkleTwirkle
L'affichage LCD indique le numéro et le titre abrégé du morceau.
Pour sélectionner un morceau de la banque B, appuyer à nouveau sur la même touche. Une pression répétée sur la touche permet de commuter entre les deux rangées.
Les morceaux Concert Magic peuvent aussi être sélectionnés au moyen des boutons VALUE.
Appuyer sur CONCERT MAGIC, puis utiliser les boutons VALUE pour sélectionner un morceau.
Écoute du morceau sélectionné
Pour écouter un morceau Concert Magic, appuyer sur PLAY/STOP. Ajuster la vitesse, ou tempo, du morceau au moyen des boutons VALUE tout en maintenant le bouton TEMPO enfoncé.
Le levant n'indiquera pas la valeur du tempo lors de l'utilisation avec Concert Magic.
Pour arrêter la reproduction du morceau, appuyer de nouveau sur PLAY/STOP.
Pour recommencer depuis le début le morceau actuellement sélectionné, appuyer de nouveau sur PLAY/STOP.
Un autre morceau Concert Magic peut être sélectionné pendant la reproduction au moyen des boutons VALUE.
ECOUTE de tous les morceaux concert MAGIC
Si on appuie sur PLAY/STOP sans qu'un morceau ne soit sélectionné, le piano CA joue tous les morceaux préréglés l'un après l'autre.
JOUER le morceau sélectionné
Frapper sur n'importe laquelle des 88 touches noires ou blanches du clavier au rythme du morceau sélectionné.
En frappant avec plus de force, les notes sont jouées plus fort ; en frappant avec moins de force, les notes deviennent plus douces. En frappant plus vite, les notes s'accélèrent ; en frappant moins vite, les notes ralentissent de manière correspondante.
Pour faciliter l'apprentissage du rythme d'un morceau Concert Magic, l'affichage LCD génère un repère visuel (·, +). Le repère visuel donne une idée approximative du rythme du morceau, ce qui permet d'apprendre ce dernier puis de jouer soi-même le morceau.
Twinkle Twinkle
Le repère visuel (points et signes plus) indique le rythme de chaque note.
Les points se transforment en petits signes plus au fur et à mesure que les notes sont jouées.
Lors de l'exécution de morceaux Concert Magic rapides, il est parfois plus facile de frapper alternatively deux touches différentes avec deux doigts. Cela permet de jouer deux fois plus vite qu'avec un seul doigt qui frappe une seule touche.
Doser le volume entre les notes de la mélodie et celles de l'accompagnement au moyen du curseur DUAL BALANCE.
TYPES de morceaux concert MAGIC
Les 176 morceaux de Concert Magic sont classés dans une des trois catégories suivantes.
Morceaux à MESURE FACILE ( EASY BEAT )
Ce sont les morceaux les plus faciles à jouer. Pour les exécuter, il suffit de battre la mesure régulièrement sur n'importe quelle touche du clavier.
Morceaux à mélopée (MELODY PLAY)
Ces morceaux sont aussi assez faciles à exécuter, particulièrement s'ils sont familiers. Pour les jouer, frapper n'importe quelle touche du clavier au rythme de la mélodie. Il peut aussi être utile de fredonner l'air en battant la mesure.
Morceaux techniques ( SKILLFUL )
La difficulté de ces morceaux peut être moyenne à difficile. Pour les exécuter, la frappe des notes sur n'importe quelles touches du clavier doit battre à la fois le rythme des notes de la mélodie et de celles de l'accompagnement. Un certain entraînement peut être nécessaire pour exécuter ces morceaux avec succès. Même les musiciens expérimentés apprécieront le défi des morceaux techniques. Écouter tout d'abord ces morceaux, puis essayer de reproduire le rythme entendu.
Le CA970 offre vingt-huit (vingt-trois pour le CA770) morceaux de démonstration intégrés. Chaque morceau est une brève œuvre musicale destinée à présenter chacune des sonorités d'instruments préréglées. Les 176 morceaux Concert Magic peuvent aussi être utilisés pour la démonstration.
Démonstration des sonorités préréglées
Pour écouter tous les morceaux de démonstration, appuyez simplement sur le bouton DEMO. Le piano CA commencera à jouer la démonstration. La démonstration débutera par les morceaux de la catégorie Classic Grand.
Tous les morceaux de démonstration de la catégorie Classic Grand seront joués les uns après les autres. Ensuite, une autre catégorie sera sélectionnée au hasard et les morceaux de démonstration pour cette catégorie seront joués. De nouvelles catégories seront sélectionnées au hasard jusqu'à ce que l'on appuie une nouvelle fois sur le bouton DEMO pour arrêter.
Pour sélectionner les démonstrations pour une catégorie en particulier, appuyer sur le bouton de SELECTION DES SONORITES correspondant pendant que la démonstration est en cours. Les morceaux de démonstration pour cette catégorie seront joués, puis une autre catégorie de sonorités sera sélectionnée au hasard.
Démonstration avec un morceau concert MAGIC
Il existe deux façons d'écouter les morceaux Concert Magic dans le mode de démonstration.
- Appuyer sur la touche du piano à laquelle est assigné le morceau choisi alors que l'on maintient le bouton DEMO enfoncé.
Le piano CA jouera le morceau sélectionné, puis jouera les autres morceaux de la même catégorie les uns après les autres.
- Appuyez sur le bouton CONCERT MAGIC puis appuyez sur le bouton DEMO.
Le piano CA jouera tous les morceaux Concert Magic dans un ordre aléatoire.
Pour arrêter la démonstration, appuyer une nouvelle fois sur le bouton DEMO.
Pour sélectionner une autre catégorie, sélectionner un morceau de cette catégorie.
CLASSIC GRAND
MODERN PIANO
ELECTRIC PIANO
DRAWBAR
CHURCH ORGAN
HARPSI-CHORD
VIBRAPHONE
STRING
CHOIR / PAD
BASS
Choix d'une sonorité
Ces boutons permettent de sélectionner l'instrument avec lequel on désire jouer.
Appuyer sur la touche appropriée ; le voyant situé au-dessus de la touche s'allumera pour indiquer sa sélection.
Concert Grand
Nom de la sonorité choisie.
Plusieurs sonorités sont assignées à chacun des boutons de SELECTION DES SONORITES. Appuyer plusieurs fois sur le même bouton de SELECTION DES SONORITES pour passer d'une sonorité à l'autre.
Les sonorités du piano CA sont classées comme dans l'exemple ci-dessous :
CLASSIC GRAND
Concert Grand
Studio Grand
Mellow Grand
Jazz Grand (CA970 tableau)
MODERN PIANO
Modern Piano
Rock Piano
New Age Piano (CA970 tableau)
ELECTRIC PIANO
Classic E. Piano
Modern E. P. 1
Modern E. P. 2
Modern E. P. 3 (CA970 tableau)
Mode DUAL
Deux sonorités prérégliées quelconques peuvent être mélangées par empilage (mode DUAL).
L'enfoncement simultané de deux boutons active le mode DUAL.
Le nom des deux sonorités sélectionnées apparait sur l'affichage.
Pour mélanger deux sonorités de la même catégorie, utiliser les boutons VALUE pour sélectionner la deuxième sonorité alors que le bouton de SELECTION DES SONORITES choses est maintenu enfoncé. Vous pouvez voir cette sélection actuelle dans l'afficheur LCD.
Choix d'un morceau de demonstration
En mode de démonstration, ces boutons permettent de sélectionner un morceau de démonstration.
Après avoir appuyé sur DEMO, utiliser l'un des dix boutons pour sélectionner une démonstration avec une sonorité préétablie.
DEMO
Concert Grand
Le nom de la sonorité sélectionnée est affiché.
Ces boutons permettent d'accéder aux différentes fonctions qui gèrent l'accord, le système et les fonctions MIDI du piano CA. Ces fonctions sont les suivantes :
- Brilliance (Brilliance)
- Canal MIDI
- Envoi du numéro de changement de programme
- Tuning (Accord)
- Local Control ON/OFF (Marche/arrêt de commande locale)
- Transmit Program Change Number ON/OFF (Marche/arrêt d'envoi du numéro de changement de programme)
- Lower Pedal ON/OFF (Marche/arrêt de la pédale pour la partie inférieure)
- Multi-Timbral Mode Selection (Sélection du mode Multi-timbral)
- MIDI Channel ON/OFF (Marche/arrêt du canal MIDI)
- Mémoire
Opérations communes
Pour sélectionner une fonction à paramètre, appuyer sur l'un des boutons MENU. L'affichage LCD indiquera "1 Brilliance", le premier élément du menu.
1 Brilliance = +3
Appuyer à nouveau sur un bouton MENU pour sélectionner une fonction différente à modifier.
Utiliser les boutons VALUE pour changer la valeur.
Pour partager du menu de fonctions, appuyer sur n'importe quel bouton de SELECTION DE SONORITE.
REMARQUE
Lorsque l'alimentation a été coupée, les réglages retrouvent les valeurs préréglées d'usine.
1. Brilliance
Cette fonction permet de régler la brillance des sonorités préreglées.
Après avoir sélectionné la fonction “Brilliance” en appuyant sur les boutons MENU, utiliser les boutons VALUE pour modifier la valeur de la brillance.
$$
\begin{array}{r l} 1 \text {B r i l l i a n c e} & = + 3 \end{array}
$$
L'affichage LCD indique le réglage standard de la brillance à l'aide du numéro "0".
La brillance peut être réglée entre -5 et +5. Les réglages positifs donnent plus d'éclat à la sonorité, alors que les réglages négatifs adoucissent la sonorité.
La brillance est réglée globalement pour toutes les sonorités préréglées. Il n'est pas possible de passer à un réglage individuel pour chaque sonorité.
2. CANAL de transmission et de réception MIDI
Cette fonction permet de définir le canal MIDI sur lequel le piano échangera ses informations MIDI avec un instrument MIDI externe ou un ordinateur domestique.
Après avoir sélectionné la fonction “MIDI Channel” en appuyant sur les boutons MENU, utiliser les boutons VALUE pour sélectionner le numéro désiré.
L'affichage LCD indique le numéro du canal actuellement sélectionné.
3. NUMERO De changement de programme
Cette fonction permet au piano CA de transmettre des numéros de changement de programme au-delà des 33 (CA970) ou 24 (CA770) numéros prédéfinis et transmis par les touches du sélecteur de sonorité.
N'importe quel numéro compris entre 1 et 128 peut être transmis au moyen de cette fonction.
Après avoir sélectionné la fonction “Send PGM #” en appuyant sur les boutons MENU, utiliser les boutons VALUE pour sélectionner le numéro désiré.
$$
\begin{array}{l} \text {3 S e n d P G M #} \ = 1 2 4 (U P + D O U N) \end{array}
$$
L'affichage LCD indique le numéro du changement de programme.
Appuyer simultanément sur les deux boutons VALUE afin de transmettre le numéro de changement de programme.
4. ACCORD
L'accord permet d'ajuster la hauteur du son du piano. Il peut être nécessaire de procéder à l'accord lors d'exécutions avec d'autres instruments.
Après avoir sélectionné la fonction “Tuning” en appuyant sur les boutons MENU, utiliser les boutons VALUE pour régler l'accord.
$$
\begin{array}{r l} 4 \text {T u n i n g} & \ = 4 4 0. 0 \end{array}
$$
L'affichage LCD indique le réglage actuel de l'accord
L'affichage LCD indique la hauteur du son pour le "La" (A) en Hertz [Hz]. La plage de réglage s'étend de 427,0 à 453,0 Hz. Le réglage d'usine est réalisé sur le standard moderne du La (A) = 440,0 Hz.
5. Marche/arrét de commande LOCALE
Cette fonction détermine si le clavier sera relié au générateur de son du piano CA ("On") ou uniquement à la sortie MIDI vers un instrument MIDI externe ("OFF").
Même avec la commande locale à l'arrêt ("OFF"), le clavier du piano transmet encore des données vers un instrument MIDI externe ou vers un ordinateur personnel.
Après avoir sélectionné la fonction “Local Control” en appuyant sur les boutons MENU, utiliser les boutons VALUE pour l'activer ou la désactiver.
$$
\begin{array}{r l} 5 & \text {L o c a l C o n t r o l} \ & = O n \end{array}
$$
L'affichage LCD indique si la commande locale est activée ou désactivée.
6. Marche/arrét d'envoi du numéro de changement de programme
Cette fonction détermine si le piano CA transmettra ou non l'information d'un changement de programme lorsque l'on appuiera sur les boutons TONE SELECT. Lorsque cette fonction est activée, un numéro de changement de programme est transmis à chaque fois que l'on appuie sur un bouton de SELECTION DES SONORITES, conformément à la liste de la page 69.
Après avoir sélectionné la fonction “Transmit PGM” à l'aide des boutons MENU, utiliser les boutons VALUE pour laactiver ou la désactiver.
L'affichage LCD indique si les nombres de changement de programme seront transmis ou non.
7. Marche/arret de la PEDALE pour la PARTIE inferieure
Cette fonction permet de définir si la pédale Forte sera active ou non pour la sonorité inférieure dans le mode de partage de clavier (SPLIT). Le réglage par défaut est Off, ce qui signifie que la pédale Forte n'agit pas sur la sonorité inférieure.
Après avoir sélectionné la fonction “Lower Pedal” à l'aide des boutons MENU, utiliser les boutons VALUE pour laactiver ou la désactiver.
$$
\begin{array}{r l} \text {7 L o w e r P e d a l} \ & = O n \end{array}
$$
L'afficheur LCD indique si la pédale est sélectionnée ou non pour la partie inférieure.
8. Mode multi-timbral
La fonction Multi-timbrale MIDI permet à l'instrument de recevoir des données sur plusieurs canaux en même temps. Grâce à cela, le piano CA peut jouer plusieurs parties musicales avec des sonorités différentes. Cette fonction propose deux modes.
Multi-timbralité activée. Chaque canal MIDI peut être mis en ou hors service individuellement et n'importe quel numéro de changement de programme peut être envoyé à n'importe quel canal de la manière désirée.
Multi-timbralité désactivée. Un seul canal MIDI sera actif et seule la sonorité actuellement sélectionnée sera accessible à la réception d'un signal MIDI.
Après avoir sélectionné la fonction “Multi-Timbre” à l'aide des boutons MENU, utiliser les boutons VALUE pour sélectionner le mode désiré.
$$
\begin{array}{r l} \text {8 M u l t i T i m b r e} \ = O n \end{array}
$$
L'affichage LCD indique si le mode Multi-timbral est actif.
9. Marche/arret du CANAL MIDI
Cette fonction permet de définir les canaux MIDI à activer pour la réception lors de l'utilisation avec Multi Timbre 2. Chacun des 16 canaux peut être activé ou désactivé individuellement.
Continuer à appuyer sur les boutons MENU pour faire défiler les seize canaux.
9 Channel Mute
Channel 1 = Play
L'affichage LCD indique le numéro du canal MIDI sélectionné.
Utiliser les boutons VALUE pour commuter entre "Play" et "Mute".
9 Channel Mute
Channel 1 = Mute
Sélectionner "Play" pour activer le canal, ou "Mute" pour le désactiver.
10. Mémoire
Cette fonction détermine si le piano CA mémorisera ou non les réglages définissables par l'utilisateur. Une fois mémorisés, les réglages sauvegardés seront rétablis à chaque mise sous tension.
Les réglages suivants peuvent être sauvegardés : réglages d'effets, réglages du métronome (tempo, mesure et volume), réglage Virtual Technician, et les réglages des 10 fonctions du menu.
Le piano CA peut aussi être réinitialisé sur les valeurs préconfiglées en usine.
Pour sauvegarder les réglages, sélectionner USER. Pour réinitialiser le piano sur les valeurs d'usine, sélectionner RESET.
Après avoir sélectionné la fonction “Memory” à l'aide des boutons MENU, utiliser les boutons VALUE pour sélectionner USER ou RESET.
10 Memory
= Utilisateur - Appuyer sur REC
L'affichage LCD indique le réglage sélectionné.
Appuyer sur REC pour procéder à la sauvegarde des données.
Le piano CA ne sauvegarde pas automatiquement les modifications apportées aux réglages lors de chaque mise hors tension. Pour sauvegarder les réglages en vigueur, la fonction de mémorisation "Memory" doit être utilisée.
VALUE
Modification de VALEUR
Ces deux boutons permettent de modifier la valeur de certaines fonctions.
Au moyen du, ou des, bouton(s) approprié(s), sélectionner tout d'abord la fonction ou l'option dont la valeur doit être modifiée. Utiliser ensuite les boutons VALUE. Le bouton “▲” augmente la valeur, alors que “▼” diminue la valeur.
EFFECTS REVERB
Choix d'un EFFET (bouton effects)
Utiliser le bouton EFFECTS pour ajouter de l'effet au son. Six effets numériques sont disponibles pour mettre en valeur les sonorités préreglées : CHORUS, DELAY 1 à 3, Rotary Speaker et un effet de tremolo.
Cette fonction simule la richesse sonore d'une chorale ou d'un ensemble à cordes, en mélangeant une version légèrement désaccordée du son avec le son d'origine afin d'enrichir ce dernier.
Cette fonction de retard ajoute des échos au son. Trois types de retards sont disponibles (Delay 1 à 3), avec chacun un intervalle différent entre les échos.
Cet effet de type vibrato est principalement utilisé avec le vibraphone. Il sera automatiquement activé lors de la sélection de la sonorité de vibraphone.
Cet effet simule la sonorité de l'enceinte à haut-parleurs rotatifs couramment utilisé avec les organes électroniques.
La pédale de gauche (una corda) permet de commuter la vitesse du rotor entre lent et rapide.
Appuyer sur EFFECTS pour ajouter de l'effet au son. L'affichage LCD indique l'effet actuellement sélectionné.
Utiliser les boutons VALUE pour changer le type d'effet.
Effect Type
=Chorus
L'affichage LCD indique l'effet actuellement
sLECTIONNE.
Pour désactiver l'effet, appuyer à nouveau sur EFFECTS.
Réverbération (bouton REVERB)
Utiliser le bouton REVERB pour ajouter de la réverbération au son. Cinq types de réverbérations sont proposés : ROOM, STAGE, HALL, 3D ROOM et 3D HALL.
Appuyer sur REVERB pour ajouter de la réverbération au son. L'affichage LCD indique le type de réverbération actuellement sélectionné.
Utiliser les boutons VALUE pour changer le type de réverbération.
Reverb Type
= Room
L'affichage LCD indique le type de réverbération actuellement sélectionné.
Pour désactiver la réverbération, appuyer à nouveau sur REVERB.
Remarque
Votre réglage de réverbération est mémorisé avec la sonorité en cours. Lorsque la même sonorité préréglée est sélectionnée une nouvelle fois, l'effet choisi est rappelé jusqu'à ce que l'instrument soit mis hors service. Lorsque l'alimentation est coupée, l'effet retrouve son réglage d'usine.
Balance du mode DUAL
Lors du jeu en mode Dual, ce curseur équilibre le volume des deux sonorités.
Déplacer le curseur vers la droite pour augmenter le volume de la sonorité préréglée se trouvant la plus à droite et pour diminuer le volume de la sonorité préréglée se trouvant la plus à gauche. L'effet est inverse lorsque le curseur est déplacé vers la gauche.
L'équilibre de volume entre les deux sonorités peut être réglé.
Utiliser le curseur DUAL/SPLIT BALANCE pour agir sur l'équilibre du volume entre les deux sonorités. Déplacer le curseur vers la droite pour augmenter le volume de la sonorité supérieure et pour diminuer le volume de la sonorité inférieure. L'effet est inverse lorsque le curseur est déplacé vers la gauche.
Balance du volume des parties concert MAGIC
Utilisé avec Concert Magic, le curseur équilibre le volume entre la partie mélodique et l'accompagnement.
Lorsque le curseur est déplacé vers la droite, le son de la mélodie augmente alors que celui de l'accompagnement diminue. L'effet est inverse lorsque le curseur est déplacé vers la gauche.
Selection des sonorités en mode SPLIT
La fonction "Split" partage le clavier en deux sections — supérieure et inférieure — et permet de jouer chaque section avec une sonorité différente.
Appuyer tout d'abord sur le bouton de SELECTION DES SONORITES désiré pour sélectionner la sonorité supérieure. Ensuite, tout en maintenant le bouton SPLIT enfoncé, appuyer sur le bouton de SELECTION DES SONORITES désiré pour sélectionner la sonorité inférieure. Le voyant de la sonorité inférieure commence à clignoter.
Studio Grand
Bass & Ride
L'affichage LCD indique les sonorités sélectionnées
pour les sections supérieure et inférieure.
Utiliser le curseur DUAL/SPLIT BALANCE pour équilibrer le volume entre les deux sonorités.
Modification du point de SPLIT
Le point de partage (Split) par défaut se trouve entre Si3 (B3) et Do4 (C4). Ce point peut être déplacé à n'importe quel endroit du clavier.
Appuyer sur la touche désirée tout en maintenant le bouton SPLIT enfoncé.
Studio Grand
SplitPoint=03
Lors du changement du point de partage, l'affichage
LCD s'affiche aussi.
La touche enfoncée devient la note la plus basse de la section supérieure.
Modification du TEMPO (bouton TEMPO)
La touche TEMPO sert à démarrer le métronome et à régler le tempo.
Appuyer sur TEMPO. Le voyant s'allume et le métronome commence à battre une mesure régulière. L'affichage LCD indique le tempo en battements par minute.
Métronome TEMPO 000 J=120
Pour modifier le tempo, utiliser les boutons VALUE tout en maintenant le bouton TEMPO enfoncé, et augmenter ou diminuer sa valeur dans la plage de 20 à 300 (Rythmes avec croches de 40 à 600 BPM). La valeur initiale est de 120.
Appuyer à nouveau sur TEMPO pour arrêter le métronome.
Réglage de la vitesse de reproduction des morceaux CONCERT MAGIC
La touche TEMPO est aussi utilisée pour régler la vitesse de reproduction des morceaux Concert Magic.
Après avoir sélectionné le morceau Concert Magic à jour, partager la touche TEMPO enforcée. L'affichage LCD indique la valeur du tempo. Tout en maintenant la touche TEMPO enforcée, utiliser les boutons VALUE pour modifier le tempo.
Le tempo peut être réglé avant, ou pendant, l'exécution d'un morceau.
Changement de la MESURE (bouton BEAT)
Le bouton BEAT permet d'activer le métronome et de sélectionner la mesure désirée. Le piano CA offre un choix de neuf réglages : 1/4, 2/4, 3/4, 4/4, 5/4, 6/8, 7/8, 9/8 et 12/8.
Appuyer sur BEAT pour changer la mesure.
Le voyant s'allume et le métronome commence à battre la mesure.
Métronome BEAT 000 = 4/4
L'affichage LCD indique la mesure actuellement sélectionnée.
Utiliser les boutons VALUE pour sélectionner la mesure désirée.
Appuyer à nouveau sur BEAT pour arrêter le métronome.
Modification du volume du métronomes (boutons TEMPO et BEAT)
Le volume du métronome peut être réglé sur n'importe quel niveau.
Appuyer en même temps sur TEMPO et sur BEAT. L'afficheur LCD indique le volume du métronome au moyen d'un numéro compris entre 1 (faible) et 10 (fort). Le réglage d'usine est 5.
Métronome VOLUME 5
L'affichage LCD indique le niveau actuel du volume.
Pour modifier le volume, utiliser les boutons VALUE tout en maintenant les boutons TEMPO et BEAT enfoncés.
Appuyer à nouveau simultanément sur les deux boutons pour arrêter le métronome.
REMARQUE
Tous les réglages du métronome reprendront leur valeur d'usine lorsque l'alimentation sera coupée.
RECORDER
PLAY/STOP
REC
Enregistrement (bouton REC)
Le bouton REC sert à enregistrer.
Appuyer sur REC pour permettre au piano CA d'enregistrer. Le voyant situé au-dessus du bouton commence à clignoter pour indiquer que le piano est prêt pour l'enregistrement.
Record
SONG 1 Part=1
L'affichage LCD indique le nombre du morceau et de la partie à enregistrer.
Jouer quelques notes sur le clavier. Le piano commence automatiquement à enregistrer lors de la première note jouée.
En fin d'enregistrement, appuyer à nouveau sur REC. Le piano cesse d'enregistrer et memorise le morceau.
La mémorisation peut durer quelques secondes et pendant ce temps le piano ne peut pas exécuter d'autres opérations.
L'enregistrement peut être lancé en appuyant sur PLAY/STOP plutôt qu'en appuyant sur une touche. De cette manière, une mesure pour rien peut être introduite au début du morceau.
Enregistrement d'un autre morceau
Le piano CA peut mémoriser jusqu'à cinq morceaux.
Appuyer sur REC pour permettre au piano CA d'enregistrer. L'affichage LCD indique le numéro du morceau prêt à être enregistré.
Record
SONG 2 Part=1
L'affichage LCD indique le numéro du morceau.
Utiliser les boutons MENU pour sélectionner le numéro du morceau à enregistrer. Lancer ensuite l'enregistrement selon la méthode d'enregistrement habituelle.
Appuyer sur PLAY/STOP lorsque l'enregistrement est terminé.
Enregistrement d'une seconde PARTIE
Une deuxième partie peut être enregistrée sur la deuxième piste (partie) du même morceau.
Appuyer sur REC pour permettre au piano CA d'enregistrer. L'affichage LCD indique le numéro de la partie prête à être enregistrée.
Record SONG 1 Part=1*
L'affichage LCD indique le numéro de la partie.
Utiliser les boutons VALUE pour commuter entre "Part 1" et "Part 2". Lancer ensuite l'enregistrement selon la méthode d'enregistrement habituelle.
Appuyer sur PLAY/STOP lorsque l'enregistrement est terminé.
ETAT d'un morceau et d'une PARTIE
Un astérisque (*) apparait après le numéro du morceau ou de la partie sur l'affichage LCD pour indiquer que le morceau ou la partie sélectionné a déjà été enregistré.
Record SONG 3 Part=2*
*: indique que cette partie a déjà été enregistrée.
Enregistrement de la seconde PARTIE pendant l'écoute de la première PARTIE
La première partie peut être écoutée pendant l'enregistrement de la deuxième partie.
Sélectionner le morceau désiré, régler la piste préalablement enregistrée sur reproduction, et valider l'enregistrement de la piste vide.
Pour commencer l'enregistrement de la nouvelle partie depuis le début du morceau, il suffit de jouer sur le clavier. La première partie sera entendue pendant l'enregistrement de la nouvelle partie.
Pour reproduire la première partie et lancer l'enregistrement de la deuxième partie depuis un certain point se trouvant plus loin dans le morceau, appuyer sur PLAY/STOP afin de lancer la reproduction de la première partie puis lancer l'enregistrement de la deuxième partie depuis n'importe quel point désiré.
Remarque
L'enregistrement d'une nouvelle partie effacera complètement les données enregistrées précédemment dans la même partie du même morceau.
Le piano CA enregistre les informations suivantes.
Notes
Sélection de sonorité
Réglage Dual....... Régler la balance du mode Dual avant de commencer l'enregistrement. (Pour plus d'informations, se reporter à la page 18 de la Partie Pratique).
Si l'enregistrement a lieu dans une tonalité transposée, le morceau sera reproduit dans la même tonalité que celle entendue lors de l'enregistrement, et non pas dans la tonalité utilisée pour jouer sur le clavier.
Capacité de la mémoire
La capacité totale de la mémoire de l'enregistreur est d'environ 5000 notes. L'enregistreur s'arrête automatiquement lorsque la mémoire est pleine. Les données enregistrées avant l'interruption seront conservées. Toutes les données de morceau seront sauvegardées même lorsque l'alimentation est coupée.
Reproduction d'un morceau (bouton play/stop)
Le bouton PLAY/STOP permet de sélectionner le morceau et la ou les parties à reproduire, ainsi que de lancer et d'arrêter la reproduction des morceaux enregistrés.
Appuyer une fois sur PLAY/STOP pour sélectionner le morceau et la ou les parties à reproductive. Utiliser les boutons MENU pour sélectionner le morceau et utiliser les boutons VALUE pour sélectionner la ou les parties.
Sélectionnez Morceau/Partie
SONG 1 Part=1&2*
L'affichage LCD indique que les deux parties du morceau 1 sont sélectionnées pour la reproduction.
Appuyer à nouveau sur PLAY/STOP pour lancer la reproduction du morceau enregistré.
Playing
SONG 1 Part=16:2*
L'afficheur LCD indique que le morceau sélectionné est en train de jouer.
Appuyer une nouvelle fois sur le bouton PLAY/STOP pour arrêter la reproduction et revenir à l'affichage de sélection du morceau.
Utilisation du bouton play/stop pour LANCER l'enregistrement
Le bouton PLAY/STOP peut aussi être utilisé pour lancer l'enregistrement. De cette manière, une mesure pour rien peut être introduite au début du morceau.
Appuyer d'abord sur REC pour préparer le piano à l'enregistrement, puis appuyer sur PLAY/STOP. Dès que PLAY/STOP est enfoncé, le piano CA commence à enregistrer, qu'une touche soit jouée ou non.
Effacement d'un morceau
Cette fonction permet d'effacer n'importe quel morceau que l'on ne désire plus conserver.
Pour effacer un morceau ou une partie spécifique, appuyer tout d'abord simultanément sur REC et sur PLAY/STOP. L'affichage LCD montre un menu d'effacement dans lequel on pourra sélectionner le morceau ou la partie à effacer.
Pour effacer, appuyer sur Rec
SONG 1 Part=1&2*
Utiliser les boutons MENU pour sélectionner le morceau désiré et les boutons VALUE pour sélectionner la partie à effacer.
Appuyer sur REC pour effacer. L'affichage LCD demande la confirmation.
Sûr ? Appuyer sur Rec
SONG 1 Part=1&2*
Si on désire réellement effacer le morceau ou la partie, appuyer à nouveau sur REC.
Pour annuler l'opération d'effacement, appuyer sur PLAY/STOP.
Effacement terminé
SONG 1 Partie 1&2
L'opération d'effacement est terminée.
Effacement DETOUS les morceaux
Pour effacer tous les morceaux en une seule fois, couper l'alimentation puis la rétablir tout en maintenant les deux boutons REC et PLAY/STOP enfoncés.
La fonction de transposition permet de monter ou d'abaisser la tonalité du piano par demi-tons. C'est particulièrement utile lorsqu'on a appris un morceau dans une tonalité et que l'on doit l'exécuter dans une autre tonalité. La transposition permet de jouer le morceau dans la tonalité initiale, mais de l'entendre dans une autre tonalité.
Appuyez sur le bouton transpose.
1 Transpose = 0
L'afficheur LCD indique la valeur de transposition actuelle.
La valeur est toujours remise à “0” lors de la mise sous tension.
Utilisez les boutons VALUE pour spécifier la valeur de transposition.
1 Transpose = -5
L'affichage LCD indique le nombre de demi-tons, vers le haut ou vers le bas, dont est transposé le piano. -5, par exemple, représente une transposition de 5 demi-tons vers le bas alors que 0 indique qu'il n'y a aucune transposition.
La transposition peut être comprise entre -5 et +6 demi-tons.
Pour annuler la transposition, appuyer en même temps sur les deux boutons VALUE.
La fonction de transposition se peut du réglage actuel aussi longtemps que le piano reste sous tension.
VIRTUAL TECHNICIAN
Le rôle d'un technicien piano est essentiel pour un piano acoustique. Il n'accorde pas seulement le piano, il agit aussi sur les réglages et l'harmonisation pour que le piano joue et sonne. Le bouton Virtual Technician simule électroniquement le travail du technicien piano et permet d'adapter le piano CA à vos goûts personnels. Voici les fonctions du menu Virtual Technician.
- Harmonisation
- Résonance sympathique
- Toucher
- Tempérament
- Tonalité du tempérament
Operations communes
Pour sélectionner une fonction que l'on désire régler, appuyer sur le bouton VIRTUAL TECHNICIAN. L'afficheur LCD indique "1 Voicing", le premier élément du menu.
1 Voiding
= Normal
Appuyer sur un des boutons MENU pour sélectionner une fonction différente à éditer.
Utiliser les boutons VALUE pour modifier la valeur.
Pour partager du menu VIRTUAL TECHNICIAN, appuyer sur un des boutons de SELECTION DES SONORITES.
Lorsque vous aurez terminé les modifications apportées au piano CA à l'aide des fonctions VIRTUAL TECHNICIAN, vous pourrez utiliser la fonction "Memory" pour sauvegarder vos réglages. De cette façon, tous vos réglages VIRTUAL TECHNICIAN actuels seront conservés, même après la mise hors tension.
Pour plus d'informations sur la fonction "Memory", voir page 50, dans cette partie de ce mode d'emploi.
1. Harmonisation (VoICING)
L'harmonisation (voicing) est une technique utilisée par les techniciens du piano pour façonner les caractéristiques de la sonorité, ou l'expression, d'un piano. La fonction "Voicing" permet de changer la couleur du piano en choisissant un des quatre types d'expression suivants :
Bright Produit une tonalité plus claire sur l'ensemble de la plage dynamique.
Dynamic Lors de l'exécution, la couleur passera de douce à éclatante en fonction de la dynamique du jeu.
Mellow Produit une sonorité plus douce sur l'ensemble de la plage dynamique.
Normal Produit le timbre standard d'un piano acoustique sur l'ensemble de la plage dynamique. C'est la valeur par défaut.
Après avoir sélectionné la fonction "Voicing" en appuyant sur les boutons MENU, utiliser les boutons VALUE pour sélectionner le type d'expression désiré.
$$
\begin{array}{c} 1 \text {V o i c i n g} \ = \text {B r i g h t} \end{array}
$$
L'affichage LCD indique le type d'harmonisation actuellement sélectionné.
Le choix de l'harmonisation en vigueur s'applique globalement à toutes les sonorités préenregliées. Il n'est pas possible d'obtenir un réglage individuel pour chaque sonorité.
Remarque
Bien que l'harmonisation soit une technique utilisée pour optimiser la sonorité d'un piano acoustique, cette fonction peut être appliquée à toutes les sonorités du piano CA.
2. Résonance sympathique
Lorsque la pédale force d'un piano acoustique est enfoncée, tous les étouffoirs sont relevés pour permettre aux cordes de vibrer librement. Lorsqu'une note ou un accord est joué sur le piano avec la pédale forte enfoncée, non seulement les cordes des notes jouées vibrent mais aussi d'autres cordes vibrent en résonance sympathique. La fonction Sympathetic Resonance simule ce phénomène. Trois niveaux de résonance peuvent être sélectionnés.
Off Pas de résonance.
Normal Simule la résonance caractéristique naturelle d'un piano acoustique.
Deep Produit une résonance plus intense.
Après avoir sélectionné la fonction “Sympathetic Resonance” à l'aide des boutons MENU, utiliser les boutons VALUE pour sélectionner le réglage désiré.
2 Sympathetic Reso. = Normal
L'affichage LCD indique le réglage.
3. Toucher
Cette fonction permet de sélectionner une sensibilité de toucher du clavier différente de celle du toucher standard d'un piano acoustique. La sensibilité peut prendre l'une des cinq valeurs suivantes : léger (LIGHT), léger+ (LIGHT+), lourd (HEAVY), lourd+ (HEAVY+) et arrêt (OFF).
LIGHT Pour ceux qui développent encore la force de leurs doigts. Un volume plus puissant est généré en jouant avec un toucher léger.
LIGHT+ Pour les pianistes au toucher délicat. Nécessite moins de force de frappe pour jouer une note forte.
HEAVY Idéal pour les personnes aux doigts musclés. Ce réglage nécessite un toucher plus lourd pour produire un volume puissant.
HEAVY+ Nécessite une frappe plus forte pour obtenir un fort volume.
OFF Le volume reste constant, indépendamment de la force de frappe. Ce réglage est adapté aux sonorités à gamme dynamique fixe, tels que l'orgue et le clavecin.
Après avoir sélectionné la fonction “Touch” à l'aide des boutons MENU, utiliser les boutons VALUE pour sélectionner le type de toucher désiré.
3 Touch = Light
L'affichage LCD indique le type de toucher actuellement sélectionné. Le réglage par défaut est Normal.
La sélection du toucher affecte globalement toutes les sonorités préréglées. Il n'est pas possible d'avoir un réglage individuel pour chaque sonorité.
Lorsque l'alimentation est coupée, le réglage retrouve sa valeur normale.
Remarque
Les mots LIGHT (léger) et HEAVY (lourd) ne représentent pas le poids physique des touches. Ils donnent une indication sur la force moyenne de la frappe qui sera nécessaire pour utiliser le toucher qu'ils définissent sur toute la plage dynamique.
4. Temperament
Le piano CA permet non seulement de jouer avec le tempérament égal (standard moderne), mais il donne aussi l'accès immédiat à des tempéraments populaires pendant les périodes Renaissance et Baroque. Il peut être éducatif d'essayer quelques-uns de ces tempéraments différents, bien que de nos jours le tempérament égal soit de loin le plus utilisé.
Après avoir sélectionné la fonction “Temperament” à l'aide des boutons MENU, utiliser les boutons VALUE pour sélectionner le tempérament désiré.
4 Tempérament = Equal (P. only)
L'affichage LCD indique le type de tempérament actuellement sélectionné.
Après avoir sélectionné le tempérament désiré, et avant de poursuivre, lire le chapitre suivant à propos de la sélection d'une tonalité pour le tempérament.
5. Tonalite du temperament
La modulation dans toutes les tonalités n'a été possible qu'après l'invention du tempérament égal. Lors du besoin d'un autre tempérament que le tempérament égal, il est nécessaire de désirer voir soigneusement la tonalité dans laquelle on joue.
Après avoir sélectionné la fonction “Key of Temper” à l'aide des boutons MENU, utiliser les boutons VALUE pour désirer la tonalité désirée.
$$
\begin{array}{r l} 5 \text {K e y o f T e m p e r} \ & = C \end{array}
$$
L'affichage LCD indique la tonalité actuellement sélectionnée.
Le changement de la tonalité du tempérament ne modifie que les intervalles de l'accord, la hauteur globale du clavier demeure inchangée. Pour modifier la hauteur d'accord de l'ensemble du clavier, utiliser la commande TUNING ou TRANSPOSE.
C'est le tempérament par défaut. Si une sonorité de piano est sélectionnée l'accord est étiré comme sur un piano acoustique (TEMPERAMENT EGAUX AVEC COURBE D'ACCORD). Si une sonorité d'un autre type est sélectionnée l'accord sera EGAUX SANS COURBE D'ACCORD. Une explication sur le TEMPERATURE EGAUX AVEC COURBE D'ACCORD et sur le TEMPERATURE EGAUX SANS COURBE D'ACCORD est donnée plus loin dans ce chapitre.
Si une sonorité de piano est mélangée en mode DUAL avec une autre sonorité, les deux sonorités utiliseront le TEMPERAMENT EGAL AVEC COURBE D'ACCORD.
4 Temperament = Pure(Major)
4 Temperament = Pure(minor)
Ce tempérament élimine les dissonances de tierces et de quintes, et est encore populaire pour la musique chorale en raison de son harmonie parfaite.
Avec ce tempérament, on doit connaître la tonalité dans laquelle on joue. Toute modulation de tonalité entraîne des dissonances. Lorsqu'un morceau est exécuté dans une tonalité particulière, la tonalité du tempérament doit être la même.
Ce tempérament utilise des rapports mathématiques pour éliminer la dissonance des quintes et il est d'un usage très limité avec les accords, mais il produit des lignes mélodiques très caractéristiques.
Ce tempérament utilise une moyenne entre une tonalité majeure et une tonalité mineure pour éliminer la dissonance des tierces et il a été conçu pour éliminer le manque de consonance qui apparaissent avec certaines tierces du tempérament Mersenne pur. Il produit de plus beaux accords que ceux du tempérament égal.
Ces deux tempéraments se situent entre le Mésotonique et le Pythagoricien. Pour une musique qui présente peu d'accidents, ces tempéraments produisent les beaux accords du Mésotonique, mais avec l'augmentation des accidents ces tempéraments produisent les mélodies caractéristiques du tempérament Pythagoricien. Ils sont principalement utilisés pour la musique classique écrite à l'époque Baroque, afin de lui redonner ses caractéristiques d'origine.
4 Temperament = Werckmeister
4 Temperament = Kirnberger
4 Temperament = Equal(flat)
Temperament EGAL sans COURBE d'accord
Ce tempérament divise la gamme en douze demi-tons égaux. Les intervalles des accords sont les mêmes dans les douze tonalités, et la modulation est possible dans toutes les tonalités. Cependant, chaque tonalité n'a pas de caractéristique propre, et aucun accord n'a une consonance pure.
4 Temperament = Equal
Temperament EGAL avec COURBE d'accord
C'est le tempérament de piano le plus répandu. La courbe de réponse de l'oreille humaine est irrégulière, et n'est pas si précise dans les hautes et les basses fréquences que dans les mediums. Ce tempérament étire l'accord pour compenser cela, afin que le son semble plus naturel à nos oreilles. Ce tempérament Égal avec courbe d'accord est une variation pratique du tempérament Égal sans courbe d'accord qui a été inventé sur une base mathématique.
Mise sous tension
Appuyer sur ce bouton permettre le piano CA sous tension. Une nouvelle pression sur ce bouton coupe l'alimentation.
En enfonçant ce bouton pendant que les touches REC et PLAY/STOP sont maintenues enfoncées on efface les données de morceau mémorisées par l'enregistreur.
Réglage du volume GÉNÉRAL
Ce curseur permet de régler le volume général du son du piano CA. Déplacer ce curseur vers la droite pour augmenter le volume, et vers la gauche pour diminuer le volume.
Ce curseur règle aussi le volume du son du casque et le niveau des sorties LINE.
15. Pédales
En enfonçant cette pédale, le son est prolongé même lorsque les mains sont enlevées du clavier.
Pour un contrôle encore plus précis de l'effet détourffoir, la pédale forte est capable de répondre à un effet de demie-pédale.
Pedaletonale
L'enfoncement de cette pédale après avoir frappé le clavier et avant de relâcher les touches ne maintient que le son des touches venant juste d'être enfoncées.
L'enfoncement de cette pédale adoucit le son et réduit aussi le volume. Lorsque l'effet Rotary Speaker est actionné, cette pédale agit comme un interrupteur pour modifier la vitesse de l'effet.
Ces prises transmettent, en stéréo et à niveau ligne, le son du piano vers un amplificateur, un magnétophone ou un autre appareil similaire.
Le signal audio provenant des prises LINE IN est aussi acheminé vers ces prises. Le son du piano est mélangé aux signaux LINE IN.
Le curseur VOLUME du piano CA règle le niveau de sortie du son du piano, sans agir sur le signal LINE IN.
Ces prises permettent de raccorder au système d'amplification du piano une paire de sorties stéréo provenant d'un autre appareil audio ou d'instruments de musique électroniques.
Le signal audio traversant ces prises n'est pas affecté par le réglage de volume du piano. Pour ajuster le niveau sonore, utiliser le réglage de sortie de l'instrument de musique externe.
Prisesmidi
Ces prises permettent de raccorder des instruments MIDI externes au piano CA.
Elles sont au nombre de trois : MIDI IN, MIDI OUT et MIDI THRU.
Interface série
Utilisée pour relier le CP à un ordinateur domestique et échanger des données MIDI. Sélectionner l'appareil approprié à l'aide du sélecteur.
PC1: Ordinateurs NEC, PC2: IBM PC & compatibles, Mac: Ordinateurs Apple, MIDI: Port désactivé.
Deux prises pour casque sont installées à l'extrémité gauche sous le piano. Elles permettent de connecter un ou deux casques pour écouter le son du piano de même que tout signal audio parvenant sur les entrées LINE IN.
VUE DE DESSOUS
TABLEAU D'ASSIGNATION DES CHANGES DE PROGRAMME
| Nom de la sonorité | Mode multi-timbral activé | Mode multi-timbral désactivé |
| N° de programme | N° de banque (MSB) | N° de prg. (CA970) | N° de prg. (CA770) |
| Concert Grand | 1 | 0 | 1 | 1 |
| Studio Grand | 1 | 8 | 2 | 2 |
| Mellow Grand | 1 | 16 | 3 | 3 |
| Jazz Grand * | 1 | 93 | 4 | - |
| Modern Piano | 2 | 0 | 5 | 4 |
| Rock Piano | 2 | 8 | 6 | 5 |
| New Age Piano * | 2 | 90 | 7 | - |
| Classic E.Piano | 5 | 0 | 8 | 6 |
| Modern E.P. 1 | 6 | 0 | 9 | 7 |
| Modern E.P. 2 | 6 | 8 | 10 | 8 |
| Modern E.P. 3 * | 6 | 16 | 11 | - |
| Jazz Organ | 18 | 0 | 12 | 9 |
| Drawbar Organ 1 | 17 | 0 | 13 | 10 |
| Drawbar Organ 2 * | 17 | 8 | 14 | - |
| Church Organ | 20 | 0 | 15 | 11 |
| Diapason | 20 | 96 | 16 | 12 |
| Full Ensemble | 21 | 91 | 17 | 13 |
| Diapason Oct * | 20 | 95 | 18 | - |
| Harpsichord | 7 | 0 | 19 | 14 |
| Harpsichord Oct | 7 | 8 | 20 | 15 |
| Clavi * | 8 | 0 | 21 | - |
| Vibraphone | 12 | 0 | 22 | 16 |
| Mellow Vibes | 12 | 91 | 23 | 17 |
| Marimba * | 13 | 0 | 24 | - |
| String Ensemble | 49 | 0 | 25 | 18 |
| Slow Strings | 45 | 90 | 26 | 19 |
| String Pad * | 49 | 94 | 27 | - |
| Choir | 53 | 0 | 28 | 20 |
| New Age Pad | 89 | 0 | 29 | 21 |
| Atmosphere * | 100 | 0 | 30 | - |
| Wood Bass | 33 | 0 | 31 | 22 |
| Bass & Ride | 33 | 90 | 32 | 23 |
| Electric Bass | 34 | 0 | 33 | 24 |
| CA970 | CA770 |
| Clavier | 88 touches en bois
AWA-Grand Enhanced | 88 touches en bois
AWA |
| Polyphonyie | Maximum 64 |
| Sonorités prérogliées | Classic Grand(4), Modern Piano(3),
Electric Piano(4), Drawbar(3),
Church Organ(4), Harpsichord(3),
Vibraphone(3), String(3),
Choir/Pad(3), Bass(3) | Classic Grand(3), Modern Piano(2),
Electric Piano(3), Drawbar(2),
Church Organ(3), Harpsichord(2),
Vibraphone(2), String(2),
Choir/Pad(2), Bass(3) |
| Effets | Chorus, Delay (1 à 3), Tremolo, Rotary Speaker
Réverb (Room, Stage, Hall, 3D Room, 3D Hall) |
| Tempéraments | Egal (Piano seulement), Mersenne pure (Majeur),
Mersenne pure (mineur), Pythagoricien, Mésotonique,
Werckmeister III, Kirnberger III,
Egal avec et sans coubre d'accord |
| Divers | Concert Magic (176 morceaux préenregistrés), Dual, Split, Dual/Split Balance,
Volume, Transposition, Accord, Harmonisation, Résonance sympathique,
Sélection de coubre de toucher (Light, Light+, Normal, Heavy, Heavy+, Off) |
| Enregistreur | 2 pistes, 5 morceaux
La capacité de mémoire totale de l'enregistreur est d'environ 5 000 notes. |
| Pédales | Pédale forte
( avec fonction de demi-pédale )
Pédale tonale, Pédale una corda | Pédale forte
Pédale tonale,
Pédale una corda, |
| Prises | Casque (2), LINE IN (G, D), LINE OUT (G/MONO, D),
MIDI (IN, OUT, THRU), PC I/F |
| Puisance de sortie | 40 W x 2 |
| Haut-parleurs | 13 cm x 2 (avec enceinte), 2,5 cm x 2 |
| Consommation | 135 W (120V) / 78 W (230V) |
| Finition | BoisASFIsASFIs |
| Dimensions (LxPxH) | 142 x 51 x 108 cm | 140 x 50 x 104 cm |
| Poids (sans banquette) | 69 kg |
Assemblage (CA970)
Assurez-vous que toutes les pièces sont incluses avant de commencer l'assemblage de votre instrument. Pendant le démontage, utilisez la procédure inverse ci-dessus.
Panneau d'extrémité (A) 2pcs.
Panneau latéral (B) 2 pcs.
Panneau arrière (C) 1 pc.
Panneau avant l'étale (D) 1 pc.
Pédalier (E) 1 pc.
Semelle (F) 2 pcs.
Buté réglable (N) 1 pc.
Serre-cable (O) 1 pc.
(G)
(H)
(1)
(J)
(K)
Insérez l'écrou rond dans les trous du Panneau de Côté (B) en gardant le trou des écrous en position verticale. Insérez les vis (G) dans les rondelles à dessort (M) et dans les rondelles (L). Serrez (B) et (F) avec les quatre vis (G).
Insérez l'ajusteur (vis ajustant la hauteur du pédalier, L) au Pédalier (E). Serrez (B) et (E) avec les 4 vis (H). Tenez (C) en arrêt de (B) et (E). Serrez (B) et (C) avec les 4 vis (I) et serrez (C) et (E) avec les 4 vis (J).
Posez le piano légèrement sur l'avant du stand pour que les trous des équerres métalliques soient visibles depuis le dessus, à l'arrière du piano. Glissez le piano vers l'arrière en le maintenant d'une main pour qu'il ne s'incline pas et ne tombe pas du stand. Les crochets du piano s'engagent alors sur les équerres métalliques des panneaux latéraux. Prenez garde de ne pas vous coincer un doigt ou une main entre le stand et le piano. Immobilisez le piano sur le stand avec quatre vis (H), puis passez les 4 vis (H) par l'intérieur du panneau (B) pour fixer les panneaux d'extrémité (A) et (B).
Avertissement :
Assurez-vous que le piano est bien attaché (avec les vis) à la base (stand). S'il ne l'est pas, le piano peut se détacher de la base et s'endommager ou vous blesser.
Fixer le panneau avant latéral (D) et le piano à l'aide des quatre vis de fixation (I).
Insérez le cordon de branchement du pédalier qui émerge du Pédalier (E) dans la prise de pédalier du piano et desserrez avec les attaches. Tournez l'ajusteur (installé en dessous de E) jusqu'à ce qu'il touche le plancher pour supporter le pédalier.
Assemblage (CA770)
Assurez-vous que toutes les pièces sont incluses avant de commencer l'assemblage de votre instrument. Pendant le démontage, utilisez la procédure inverse ci-dessus.
Panneau latéral (A) 2 pcs.
Panneau arrière (B) 1 pc.
Pédalier (C) 1 pc.
Semelle (D) 2 pcs.
Buté réglable (L) 1 pc.
Serre-cable (M) 1 pc.
(E)
(F)
(G)
(H)
(K)
Insérez l'écrou rond dans les trous du Panneau de Côté (A) en gardant le trou des écrous en position verticale. Insérez les vis (E) dans les rondelles à ressort (J) et dans les rondelles (I). Serrez (A) et (D) avec les quatre vis (E).
Insérez l'ajusteur (vis ajustant la hauteur du pédalier, L) au Pédalier (C). Serrez (A) et (C) avec les 4 vis (F).
Vuede Coto
Vue arrière
Tenez (B) en arrêté de (A) et (C). Serrez (A) et (B) avec les 4 vis (H) et serrez (B) et (C) avec les 4 vis (G).
Posez le piano légèrement sur l'avant du stand pour que les trous des crochets métalliques soient visibles depuis le dessus, à l'arrière du piano. Glissez le piano vers l'arrière en le maintenant d'une main pour qu'il ne s'incline pas et ne tombe pas du stand. Les crochets du piano s'engagent alors sur les crochets métalliques des panneaux latéraux. Immobilisez le piano sur le stand avec quatre vis (F).
AVERTISSEMENT: Assurez-vous que le piano est bien attaché (avec les vis) à la base (stand). S'il ne l'est pas, le piano peut se détacher de la base et s'endommager ou vous blesser.
Insérez le cordon de branchement du pédalier qui émerge du Pédalier (C) dans la prise de pédalier du piano et desserrez avec les attaches. Tournez l'ajusteur (installé en dessous de C) jusqu'à ce qu'il touche le plancher pour supporter le pédalier.
