NAC-100 - Amplificateur audio QSC AUDIO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Amplificateur de puissance audio
Caractéristiques techniques principales	Amplificateur de classe D, 2 canaux, 100W par canal à 4 ohms
Alimentation électrique	230V AC, 50/60Hz
Dimensions approximatives	482 mm x 44 mm x 300 mm
Poids	3,5 kg
Compatibilités	Compatible avec divers systèmes audio professionnels
Fonctions principales	Contrôle de volume, protection contre les surcharges, refroidissement actif
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter l'exposition à l'humidité
Pièces détachées et réparabilité	Réparabilité limitée, pièces disponibles sur demande
Sécurité	Protection contre les courts-circuits, surchauffe et surcharge
Informations générales utiles	Idéal pour les installations fixes et les événements en direct

FOIRE AUX QUESTIONS - NAC-100 QSC AUDIO

Comment connecter le QSC AUDIO NAC-100 à mon système audio ?

Utilisez les câbles audio appropriés pour relier les sorties de votre source audio aux entrées du NAC-100. Assurez-vous de bien respecter les polarités et les types de connecteurs.

Que faire si le NAC-100 ne s'allume pas ?

Vérifiez que l'appareil est correctement branché à une source d'alimentation fonctionnelle. Essayez d'utiliser une autre prise ou un autre câble d'alimentation si nécessaire.

Comment régler le volume sur le NAC-100 ?

Le volume peut être ajusté à l'aide du bouton de volume situé sur le panneau avant de l'appareil. Tournez le bouton dans le sens des aiguilles d'une montre pour augmenter le volume et dans le sens inverse pour le diminuer.

Y a-t-il des indicateurs de signal sur le NAC-100 ?

Oui, le NAC-100 est équipé d'indicateurs LED qui vous informent de l'état du signal et de la puissance. Vérifiez ces indicateurs pour diagnostiquer des problèmes de signal.

Comment résoudre un problème de son distordu avec le NAC-100 ?

Assurez-vous que le volume n'est pas réglé trop haut, ce qui peut provoquer une distorsion. Vérifiez également les connexions et remplacez les câbles défectueux si nécessaire.

Le NAC-100 est-il compatible avec les systèmes de sonorisation professionnels ?

Oui, le NAC-100 est conçu pour être utilisé avec des systèmes de sonorisation professionnels et peut être intégré facilement dans la plupart des configurations audio.

Comment effectuer une mise à jour du firmware du NAC-100 ?

Visitez le site Web du fabricant pour télécharger le dernier firmware et suivez les instructions fournies pour le mettre à jour via le port USB de l'appareil.

Mon NAC-100 surchauffe, que dois-je faire ?

Assurez-vous que l'appareil est placé dans un endroit bien ventilé. Si l'appareil continue à surchauffer, éteignez-le et contactez le support technique.

Puis-je utiliser le NAC-100 avec des haut-parleurs de différentes impédances ?

Oui, le NAC-100 peut fonctionner avec des haut-parleurs de différentes impédances, tant que les spécifications sont compatibles avec les limites de l'appareil.

Que faire si le NAC-100 ne reçoit pas de signal audio ?

Vérifiez toutes les connexions, assurez-vous que la source audio fonctionne correctement et que le volume est réglé à un niveau audible.

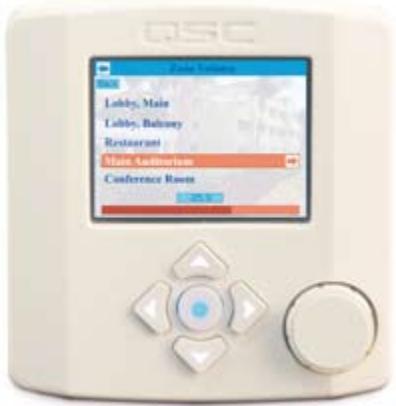

MODE D'EMPLOI NAC-100 QSC AUDIO

• Création facile d'interfaces utilise intuitives depuis QSControl.netTM
• Capable d'afficher des graphismes bitmap personalisés
• Affichage graphique rétroéclairé de 8,9 cm en 16 bits
  Cinq commutateurs de navigation/contrôle et un encodeur rotatif
• Connexion simple par un seul cable avec alimentation par Ethernet (PoE : Power Over Ethernet)

Le NAC-100 est un contrôleur audio de réseau permettant au contrôleur du système de creator des interfaces graphiques personalisées pour l'utilisateur à l'aide de systèmes QSControl.net™ version 3.1 (ou supérieure). Comblant le fosse qui sépare d'un côté les simples commandes à ferméture de commutateur ou potentiamètre et de l'autre les panneaux tactiles sophistiqués (et onéreux) ou les contrôleurs basés sur ordinateur, le NAC-100 sera chez lui dans les centres hospitaliers, de convention, de transport, de loisirs, les lieux de culte et les établissements educatifs. comme le NAC-100 est alimenté par Ethernet (PoE : Power Over Ethernet), le câblage se résumé à un seul cable CAT-5 terminé par un connecteur RJ45.

L'utilisation et la navigation dans l'écran se font au moyen de cinq boutons-poussoirs disposés de façon intuitive (gauche/droite, haut/bas) et d'un encodeur rotatif. Quand plusieurs contrôleurs NAC-100 contrôle un même système, les changement effectuels depuis une unité se reflètent dans l'affichage des autres. Le contrôle du système peut aller d'un contrôle simple sur un seul canal audio jusqu'àu rappel de presettes globaux. La création d'écrans personnalisés se fait en environnement QSControl.net. Pour les applications ou l'on désire des plans de piece, des logos d'entreprise ou d'autres éléments graphiques, le NAC- 100 peut accepter des images couleur point par point ( bitmap) 16 bits. Les graphiques et textes sont affichés sur un écran couleur rétroéclairé de 8,9 cm et d'une résolution de 320× 240 pixels. disponible en noir ou en blanc, le NAC-100 peut être monté directement sur une surface murale. Le panneau arrêté de l'unité possée des orifices correspondant aux modèles de perforation de nombreux boîtiers électriques internationaux.

CHARACTERISTIQUES
NAC-100

Écran	LCD couleur 16 bits, rétro-éclairé, de 8,9 cm; 320 x 240 pixels; CSTN
Commandes	5 commutateurs, 1 encodeur rotatif
Compatibilité logicielle	Nécessite QSControl.net version 3.1 ou supérieure
Dimensions (H x L x P)	13,2 cm x 12,7 cm x 4 cm
Alimentation électrique	Conformè à la norme IEEE 802.3af-2003, fonctionne avec tout commu-tateur compatible PoE ou injecteur PoE

Construction ABS avec additif de protection anti-UV, disponible en noir (NAC-100) ou en blanc (NAC-100-WH)

Dimensions

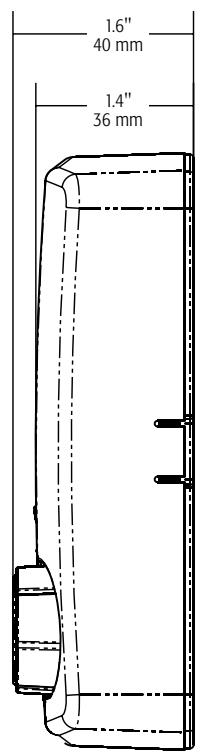

Side

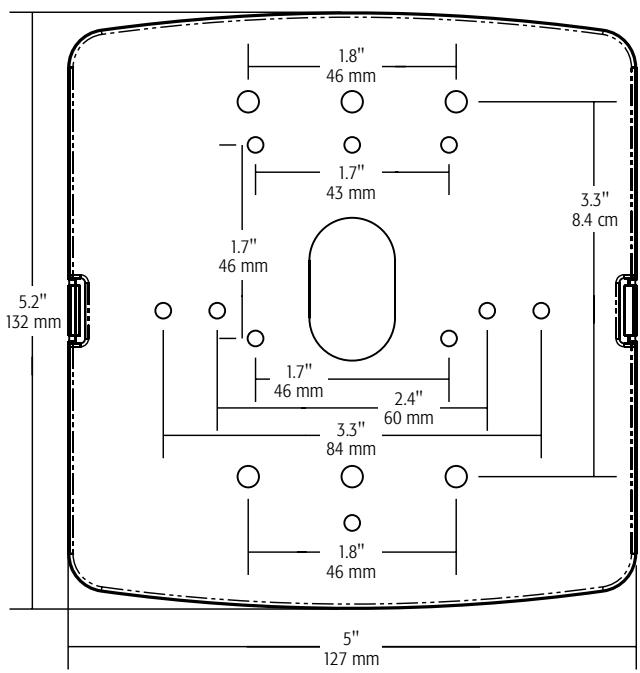

Back
