GX7 - Amplificateur audio QSC AUDIO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Amplificateur de puissance stéréo
Puissance de sortie	2 x 700 W à 4 ohms, 2 x 500 W à 8 ohms
Alimentation électrique	230 V AC, 50/60 Hz
Dimensions approximatives	48,3 x 30,5 x 13,3 cm
Poids	12,7 kg
Connectivité	Entrées XLR, TRS, et RCA
Fonctions principales	Protection contre les surcharges, limiteur de puissance, refroidissement actif
Entretien et nettoyage	Nettoyage régulier de la grille et des ventilateurs, vérification des connexions
Pièces détachées et réparabilité	Disponibilité de pièces de rechange via le service client QSC
Sécurité	Protection contre les courts-circuits, surchauffe et surcharge
Informations générales	Idéal pour les applications live, les installations fixes et les événements en extérieur

FOIRE AUX QUESTIONS - GX7 QSC AUDIO

Comment puis-je connecter mon QSC AUDIO GX7 à une source audio ?

Utilisez des câbles XLR ou TRS pour connecter la sortie de votre source audio aux entrées de l'amplificateur QSC AUDIO GX7. Assurez-vous que les connexions sont bien sécurisées.

Que faire si l'amplificateur ne s'allume pas ?

Vérifiez d'abord que l'appareil est correctement branché à une prise électrique fonctionnelle. Assurez-vous également que l'interrupteur d'alimentation est en position 'ON'.

Pourquoi le son est-il distordu à un volume élevé ?

La distorsion peut être causée par un surcroît de volume. Essayez de réduire le niveau de sortie de votre source audio ou ajustez le volume de l'amplificateur pour éviter la saturation.

Comment régler les niveaux de gain sur le QSC AUDIO GX7 ?

Utilisez les boutons de gain situés à l'arrière de l'amplificateur pour ajuster le niveau de chaque canal. Commencez avec le gain à un niveau bas et augmentez progressivement jusqu'à atteindre le son désiré.

L'amplificateur surchauffe-t-il ? Que faire ?

Assurez-vous que l'amplificateur est placé dans un endroit bien ventilé. Si l'appareil est trop chaud, éteignez-le et laissez-le refroidir avant de le rallumer.

Puis-je utiliser le QSC AUDIO GX7 avec des haut-parleurs de différentes impédances ?

Oui, le QSC AUDIO GX7 peut fonctionner avec des haut-parleurs d'impédance de 4 à 8 ohms. Veillez à ne pas dépasser les limites de puissance recommandées pour éviter d'endommager l'équipement.

Comment savoir si mon amplificateur fonctionne correctement ?

Testez l'amplificateur en le connectant à une source audio et à des haut-parleurs. Écoutez pour vous assurer qu'il n'y a pas de bruits anormaux ou de coupures. Les lumières d'indication sur l'amplificateur devraient également être allumées.

Quels types de câbles devrais-je utiliser pour mes connexions ?

Il est recommandé d'utiliser des câbles de qualité, comme des câbles XLR pour les connexions symétriques ou des câbles TRS pour les connexions non symétriques, afin d'assurer une transmission audio optimale.

Que faire si je n'entends pas de son provenant des haut-parleurs ?

Vérifiez toutes vos connexions, y compris les câbles d'entrée et de sortie. Assurez-vous également que le volume de l'amplificateur et de la source audio est réglé correctement.

MODE D'EMPLOI GX7 QSC AUDIO

Les amplificateurs de la gamme GX sont ideaux pour les professionnels du spectacle qui nécessitant des performances et une portabilité maximales pour un budget limite. Les marques de fabrique de QSC sont toutes la - qualite audio professionnelle, conception méticuleuse, fabrication de précision et fiabilité à long terme. Ajoutez à cela un style contemporain, de multiples options d'entree/sortie, un poids léger, un circuit de protection sophistiqué, et la gamme GX apporte une reelle valeur - de celles que quiconque peut utiliser.

Les amplificateurs GX fournissent la bonne quantité de puissance aux enceintes les plus répandues dans le monde du spectacle. Généralement, les fabricants d'enceintes recommendant un amplificateur dont la puissance de sortie équivaut à la "puissance programme (musicale)" de l'enceinte ou à deux fois (2 x) la "puissance continue (RMS)".

Le GX3 est idéal pour les enceintes dans la gamme des 300 watts (programme), tandis que le GX5 procure des performances optimes aux enceintes de 500 watts (programme). Le GX7 produit 725 watts sous charge de 8 ohms. Les possesseurs d'enceintes courantes en 4 ohms (telles que les modèles 2 voies à double woofer) trouveront les 700 watts (sous 4 ohms) de puissance du GX5 parfaitement adaptés, tandis que les 1000 watts du GX7 alimenteront de façon très performante bon nombre de caissons de graves courants ou deux enceintes 8 ohms typiques par canal.

Notes techniques

Le GX3 utilise la première évolution du système de sortie à collecteur commun QSC, pour un refroidissement optimal des transistors de puissance essentiels. Un système de polarisation en veritable Classe B associe une efficacité thermique maximaè à d'excellentes performances audio. Le GX5 utilise un système en Classe H, basé sur les principaux éléments de la gamme PL (PLX, PL3, CX, DCA), doublant quasiment la puissance pour une taille et un poids identiques.

La conception classe H à deux étages du GX7 basée sur la gamme PL qui a fait ses preuves en tournée améliore encore cette technologie. Les dispositifs de sortie basculent des rails basse puissance aux rails haute puissance en moins d'un millionième de seconde, assurant que la puissance de sortie est toujours correcte quand il le faut, sans perte excessive. Deux avantages supplémentaires de cette technologie sont la puissance de sortie globale supérieure et une économie de poids accrue. Pour un refroidissement maximal, un ventilateur à vitesse variable brasse l'air en diagonale au travers de l'amplificateur, faisant passer l'air frais sur le transformateur de puissance, au travers du ventilateur, puis sur le dissipateur thermique. comme toujours, les amplificateurs sont totalement protégés des risques habituels du métier, assurant des performances stables et une longue durée de vie.

GuardRailTM

La protection GuardRail donne une puissance créée maximale tout en évitant les surcharges préjudiciaires. En cas d'échéage excessif ou de surchauffe extremé, GuardRail réduit juste assez le gain pour préserver l'intérêté de la musique, protéger les enceintes et garder le public enthousiaste, sans niveaux de distorsion ou interruptions peu professionnelnels.

Crossover caisson de graves/satellite

Un caisson de graves réduit les efforts demandés à l'enceinte large bande, lui permettant de jourer plus fort, ou laissant une enceinte plus petite faire le même travail. La gamme GX permet ce mode de fonctionnement avec un filtre répartiteur (crossover) qui divise l'entrée large bande du canal 1 en bande 20 - 100Hz pour le caisson de graves (canal 1) et bande 100Hz - 20kHz pour le satellite (canal 2). Les commandes de gain de la face avant assurent la balance entre caisson et satellite, tandis que GuardRail optimise individuellement la puissance créée dans le caisson et le satellite, pour un plus grand impact musical et plus de dynamique.

Points forts

• Niveau de puissance adaptés aux enceintes les plus communément employées sur scene
• Optimisés pour une marge réelle maximale avec des systèmes d'enceintes en 4 Ω et 8 Ω
• Entrées : XLR, jack 6,35 mm 3 contacts (TRS) et cinch (RCA/ phono) pour compatibilité avec tout type de source
• Sorties : mixtes Speakon® / jack 6,35 mm 2 contacts (TS) ou Speakon 2 et 4 points (2 points seulement sont connectés). Les borniers acceptent tous les autres systèmes de câblage
• Le chassin de profondeur minimale (257 mm) tient dans des racks compacts et abordables
• Légers - moins de 12,5 kg (GX3 et GX5). 7,5 kg pour le GX7
• Commandes de gain crantées pour la précision du réglage et de l'adaptation de la sensibilité
• GuardRail™ protège automatiquement l'amplificateur et les enceintes des dommages causés par la surchauffe ou la saturation, sans interrompre le spectacle
• Diodes tímoins d'alimentation, de signal et d'échéage en face avant
• Filtré répartiteur (crossover) caisson de graves/satellite

Choisissez le bon ampli GX pour vos enceintes

Modèle
GX3	Pour enceintes 8 Ω : 250 W – 350 W (programme)a
GX5	Pour enceintes 8 Ω : 400 W – 600 W (programme)b
GX7	Pour enceintes 8 Ω : 650 W – 800 W (programme)c

	GX3	GX5	GX7	GX7 (230 V uniqu.)
Mode stéréo
8 Ω/ sur les deux canaux / 1 kHz*	300 W	500 W	725 W
8 Ω/ sur un canal / 1 kHz*	350 W	600 W	800 W
4 Ω/ sur les deux canaux / 1 kHz*	425 W	700 W	1000 W
4 Ω/ sur un canal / 1 kHz*	500 W	850 W	1200 W
Distorsion (type)
1 kHz : 1 dB sous la puissance nominale	8 Ω : moins de 0,02 % / 4 Ω : moins de 0,5 %
Rapport signal/bruit (20 Hz - 20 kHz)	100 dB
Sensibilité d'entrée	1,2 Vrms
Gain en tension (8 Ω)	32,2 dB	34,4 dB	36,1 dB
Circuit d'amplification	Classe B	Classe H (2 étages)	Classe H (2 étages)
Alimentation requise (1/8 de puissance, bruit rose sous 4 Ω, 120 V)	6,3 A	6 A	10,1 A
Réponse en fréquence	20 Hz - 20 kHz, +0, -1 dB
Marge dynamique (4 Ω)	2 dB
Facteur d'amortissement	100
Impédance d'entrée (Ω)	Supérieure à 20 k (symétrique)
Niveau d'entrée maximal	+24 dB (16 Vrms)
Connecteurs d'entrée (chaque canal)	XLR 3 broches et jack 6,35 mm 3 contacts, symétriques, en parallèle
	Cinch (RCA/phono), asymétrique
Connecteurs de sortie (chaque canal)	Speakon®, jack 6,35 mm, borniers
Protection de l'amplificateur et de la charge	Court-circuit, circuit ouvert, thermique, HF
	Charge protégée des composantes continues
Commandes et tímoins de la face avant	Commandes de gain, 21 crans
	Diodes d'écrête rouge, proportionnelles, seuil à 0,1 % de DHT
	Diodes de signal vertes, seuil à -35 dB
	Diode d'alimentation bleue, tímoin d'alimentation secteur
Commandes de face arrêté	Sélecteur large bande/filtre répartiteur (crossover)
	100 Hz, filtre passée-bas du 3ème ordre (caisson), passée-haut du 2ème ordre (satellite)
Dimensions(H x L x P)	89 mm (2 U) x 483 mm x 257 mm
Poids net	12,1 kg	12,6 kg	7 kg	7,5 kg
Poids brut	14,1 kg	14,6 kg	9,3 kg	9,75 kg
Certifications	UL, CE, RoHS/WEEE

• En début d'échéage

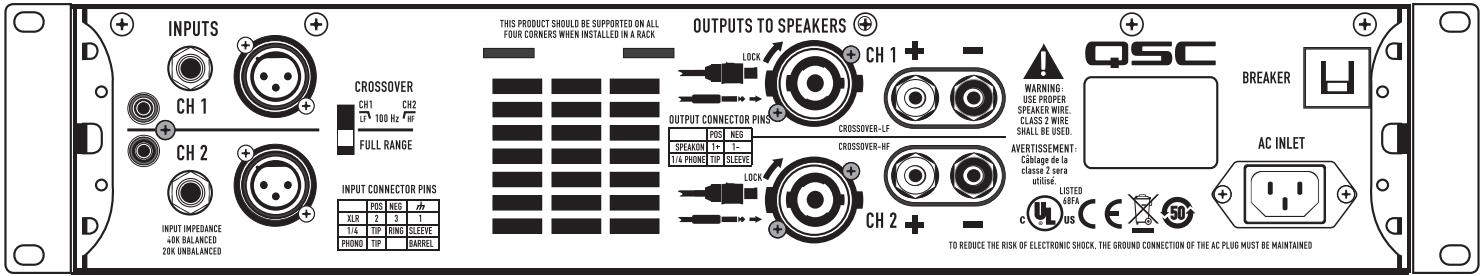

Entrées

Connecteurs d'entrée XLR, jack 6,35 mm

3 points (TRS) et RCA/phono pour

compatibilité avec toute source

Crossover

Crossover caisson de graves/satellite intégré

Sorties vers enceintes

Le connecteur de sortie Speakon® mixte accepte les connecteurs jack 6,35 mm ou Speakon 2 points

Sorties sur bornier pour compatibilité avec tout type de câblage d'enceinte
