Type de produit	Amplificateur de puissance professionnel
Caractéristiques techniques principales	2 canaux, classe D, technologie de protection thermique et de surcharge
Alimentation électrique	230V AC, 50/60Hz
Dimensions approximatives	483 mm x 88 mm x 330 mm
Poids	6,8 kg
Compatibilités	Compatible avec divers systèmes de sonorisation et haut-parleurs
Puissance	2 x 350 W sous 4 ohms
Fonctions principales	Amplification audio, contrôle de gain, protection contre les courts-circuits
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter l'humidité excessive
Pièces détachées et réparabilité	Réparabilité limitée, pièces disponibles via le service client QSC
Sécurité	Conforme aux normes de sécurité électrique, protection contre les surcharges
Informations générales utiles	Idéal pour les concerts, événements en direct et installations fixes

FOIRE AUX QUESTIONS - CX702 QSC AUDIO

Comment puis-je connecter le QSC CX702 à mon système audio ?

Pour connecter le QSC CX702, utilisez des câbles XLR ou TRS pour les entrées et des câbles Speakon ou banane pour les sorties. Assurez-vous que les niveaux de signal sont appropriés.

Quelle est la puissance de sortie du QSC CX702 ?

Le QSC CX702 fournit une puissance de sortie de 700 W par canal à 4 ohms.

Comment régler les niveaux de gain sur le QSC CX702 ?

Pour régler les niveaux de gain, utilisez les potentiomètres de gain situés à l'avant de l'amplificateur, en ajustant jusqu'à atteindre le niveau souhaité sans distorsion.

Quels types de haut-parleurs puis-je utiliser avec le QSC CX702 ?

Le QSC CX702 est compatible avec des haut-parleurs de 4 à 8 ohms. Assurez-vous de respecter les spécifications de puissance des haut-parleurs.

Le QSC CX702 a-t-il des protections intégrées ?

Oui, le QSC CX702 est équipé de protections contre la surchauffe, le court-circuit et les surcharges pour assurer un fonctionnement sûr.

Que faire si le QSC CX702 ne s'allume pas ?

Vérifiez d'abord si l'appareil est bien branché et si l'interrupteur d'alimentation est en position 'ON'. Assurez-vous également que le fusible n'est pas grillé.

Comment nettoyer le QSC CX702 ?

Utilisez un chiffon doux et sec pour nettoyer l'extérieur de l'appareil. Évitez d'utiliser des produits chimiques agressifs ou des liquides.

Puis-je utiliser le QSC CX702 en mode stéréo et mono ?

Oui, le QSC CX702 peut fonctionner en mode stéréo ou mono. Référez-vous au manuel d'utilisation pour les instructions spécifiques sur le mode sélectionné.

Comment résoudre des problèmes de distorsion audio ?

Vérifiez les connexions des câbles, réduisez le niveau de gain et assurez-vous que les haut-parleurs sont compatibles avec l'amplificateur.

MODE D'EMPLOI CX702 QSC AUDIO

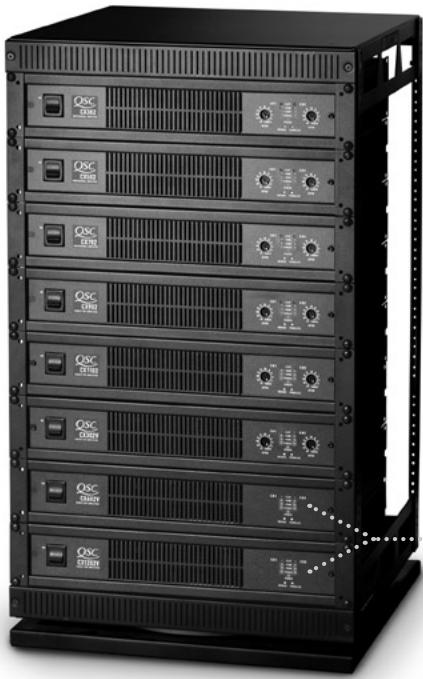

CX302 | CX502 | CX702 | CX902 | CX1102 | CX302V | CX602V | CX1202V

All models include an

integrated security cover for

tamper-proof installations

The CX Series is designed to meet the specialized needs of sound contractors. Eight 2-channel models have been designed from the ground up, combining the exclusive QSC PowerLight™ technology with specific features to meet the requirements of fixed installations.

With high-output power, versatile loading options, high thermal capacity and unmatched reliability, the CX Series is the perfect solution to any permanently installed sound system.

CX 2-channel Amplifiers

Model	70 V*	Watts per channel
		8Ω**	4Ω**	2Ω†
CX302	-	200	325	600
CX502	-	300	500	800
CX702	-	425	700	1200
CX902	440	550	900	1500
CX1102	1000	700	1100	1700
CX302V	250	-	-	-
CX602V	440	550	-	-
CX1202V	1000	700	1100	-

1 kHz, 0.05% THD
*20 Hz - 20 kHz, 0.05% THD
1 kHz, 1% THD

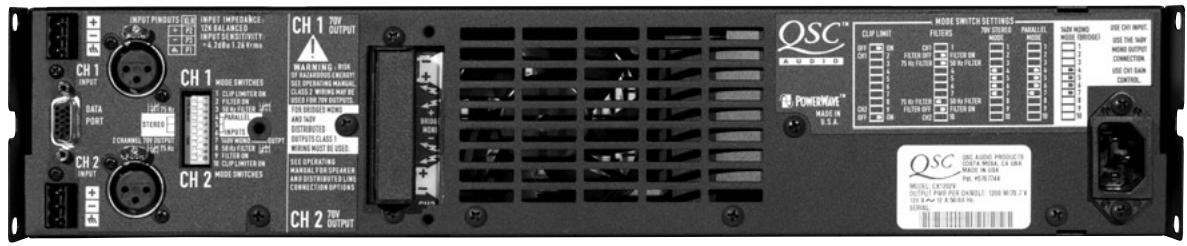

Features

8 models to meet your exact power requirements
- Exclusive PowerLight switch-mode power supply technology for high performance and compact size
- Custom integrated security cover for tamper proof installations
Variable speed fan for low noise
1 dB detented gain controls for fast and accurate gain settings
- Active inrush limiting eliminates AC inrush current, removing the need for expensive power sequencers
- XLR and detachable Euro-style input connectors
- HD15 DataPort connector for QSControl computer control or signal processing accessories
- Dip switch control for clip limiters, high-pass filters, bridge-mono and parallel operation
- Selectable high-pass filters protect speakers and prevent speaker transformer saturation with minimal effect on program material (33 Hz or 75 Hz on non-V models, 50 Hz or 75 Hz on V models)
- Comprehensive front panel indicators including signal, clip, protect and QSC's exclusive bridge-mono and parallel input LEDs
- Barrier strip output connector
- Comprehensive protection circuitry including DC, infrasonic, thermal overload and short circuit protection
Class H complementary bipolar output circuitry for high efficiency (CX702, CX902, CX1102 & CX1202V)
- Optional external transformer accessory pack for isolated 70 and 100 volt outputs (converts CX302 to 400 watts per channel isolated output)
- Compact size - all models only 2 RU and 14" deep for reduced rack cost and floor space
- Lightweight - all models only 21 pounds (9.5 kg) for easier racking and shipping
- 3-year warranty plus optional 3-year extended service contract

	CX302	CX502	CX702	CX902	CX1102	CX302V	CX602V	CX1202V
Stereo Mode (both channels driven)	Continuous average output power per channel
8Ω / 20 Hz - 20 kHz / 0.05% THD	200 W	300 W	425 W	550 W	700 W	-	550 W	700 W
4Ω / 20 Hz - 20 kHz / 0.05% THD	325 W	500 W	700 W	900 W	1100 W	-	-	1100 W
2Ω / 1 kHz / 1% THD	600 W	800 W	1200 W	1500 W	1700 W	-	-	-
70V / 20 Hz - 20 kHz / 0.05% THD	-	-	-	400 W	800 W	200 W	400 W	800 W
70V / 1 kHz / 0.05% THD	-	-	-	440 W	1000 W	250 W	440 W	1000 W
70V / 1 kHz / 1% THD	-	-	-	600 W	1200 W	300 W	600 W	1200 W
Bridge-Mono Mode	Bridge-mono mode operation
16Ω / 20 Hz - 20 kHz / 0.1% THD	400 W	600 W	850 W	1100 W	1400 W	-	1100 W	1400 W
8Ω / 20 Hz - 20 kHz / 0.1% THD	700 W	1100 W	1500 W	2000 W	2200 W	-	-	2200 W
4Ω / 1 kHz / 1% THD	1200 W	1600 W	2400 W	3000 W	3400 W	-	-	-
140V / 20 Hz - 20 kHz / 0.1% THD	-	-	-	800 W	1600 W	400 W	800 W	1600 W
140V / 1 kHz / 0.05% THD	-	-	-	880 W	2000 W	500 W	880 W	2000 W
140V / 1 kHz / 1% THD	-	-	-	1200 W	2400 W	600 W	1200 W	2400 W
Signal to Noise (20 Hz - 20 kHz)	> -107 dB	> -107 dB	> -106 dB	> -106 dB	> -106 dB	> -106 dB	> -106 dB	> -106 dB
Input Sensitivity at 8Ω	1.26 Vrms	1.23 Vrms	1.16 Vrms	1.17 Vrms	1.35 Vrms	1.26 Vrms	1.26 Vrms	1.26 Vrms
Gain at 8Ω	30 dB	32 dB	34 dB	35 dB	35 dB	35 dB	35 dB	35 dB
Output Circuitry	Class AB+B	Class AB+B	2-tier Class H	2-tier Class H	2-tier Class H	Class AB+B	Class AB+B	2-tier Class H
Distortion (SMPTE-IM)	< 0.02%
Distortion (typical)
20 Hz - 20 kHz: 10 dB below rated power	< 0.01% THD
1.0 kHz and below: full rated power	< 0.01% THD
Frequency Response	20 Hz - 20 kHz, ± 0.2 dB
Damping Factor	> 500
Input Impedance	6k ohms unbalanced, 12k ohms balanced
Input Clipping	10 Vrms (+22 dBu)
Cooling	Variable-speed fan, rear-to-front air flow
Connectors	Input: 3-pin XLR & 3-pin detachable terminal blocks (1 each per channel) Output: Safety shrouded barrier strip
Amplifier Protection	Full short circuit, open circuit, thermal, ultrasonic, RF protection. Stable into reactive or mismatched loads
Load Protection	On/off muting, DC-fault power supply shutdown
Dimensions (HWD)	3.5" (8.9 cm) 2 RU x 19" (48.3 cm) rack mounting x 14" (35.6 cm) from front mounting rails
Weight - Net / Shipping	21 lb (9.5 kg) / 27 lb (12.3 kg)
120V Current Consumption	Idle	0.8 A	0.9 A	0.9 A	0.9 A	0.8 A	0.9 A	0.9 A
1/8 power pink noise (typical of program material at maximum unclipped power)	8Ω	3.8 A	5.6 A	5.0 A	6.0 A	7.6 A	-	-
	4Ω	6.0 A	9.0 A	7.9 A	9.5 A	11.6 A	-	-
	2Ω	9.6 A	14.0 A	11.8 A	14.0 A	16.6 A	-	-
	70V	-	-	-	-	-	5.7 A	8.7 A
1/3 power pink noise (typical of program material with severe clipping)	8Ω	5.4 A	8.0 A	8.4 A	11.0 A	13.1 A	-	-
	4Ω	8.9 A	13.3 A	13.5 A	17.0 A	20.0 A	-	-
	2Ω	14.3 A	21.0 A	22.0 A	27.0 A	-	-	-
	70V	-	-	-	-	-	8.0 A	13.0 A

Specifications subject to change without notice.
