CX502 - Amplificateur audio QSC AUDIO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Amplificateur de puissance stéréo
Caractéristiques techniques principales	2 canaux, puissance de 500 W par canal à 4 ohms
Alimentation électrique	230 V AC, 50/60 Hz
Dimensions approximatives	483 x 88 x 380 mm
Poids	8,6 kg
Compatibilités	Compatible avec divers systèmes audio professionnels
Fonctions principales	Protection contre les courts-circuits, contrôle de la température, limiteur de puissance
Entretien et nettoyage	Nettoyer régulièrement les grilles de ventilation, vérifier les connexions
Pièces détachées et réparabilité	Disponibilité de pièces de rechange via le service après-vente
Sécurité	Conforme aux normes de sécurité électrique, protection contre les surcharges
Informations générales utiles	Idéal pour les installations de sonorisation en direct et les événements

FOIRE AUX QUESTIONS - CX502 QSC AUDIO

Quel est le niveau de puissance de l'amplificateur QSC CX502 ?

L'amplificateur QSC CX502 offre une puissance de 2 x 500 W sous 4 ohms.

Comment connecter mes enceintes au QSC CX502 ?

Pour connecter vos enceintes, utilisez des câbles appropriés pour relier les sorties de l'amplificateur aux bornes des enceintes, en respectant la polarité.

Que faire si l'amplificateur ne s'allume pas ?

Vérifiez que l'appareil est correctement branché à une source d'alimentation et que le fusible n'est pas grillé. Si le problème persiste, contactez le service client.

Comment régler les niveaux de volume sur le QSC CX502 ?

Utilisez les potentiomètres de volume situés à l'avant de l'amplificateur pour ajuster le niveau sonore selon vos besoins.

L'amplificateur chauffe-t-il pendant l'utilisation normale ?

Oui, l'amplificateur peut chauffer lors d'une utilisation normale. Assurez-vous qu'il est placé dans un endroit bien ventilé pour éviter la surchauffe.

Que faire si j'entends des distorsions dans le son ?

Vérifiez que les niveaux de volume ne sont pas trop élevés et que les câbles sont en bon état. Si le problème persiste, essayez de réduire l'égalisation ou de changer de source audio.

L'amplificateur QSC CX502 est-il compatible avec des enceintes de 8 ohms ?

Oui, le QSC CX502 est compatible avec des enceintes de 8 ohms. La puissance sera légèrement inférieure, mais il fonctionnera correctement.

Comment effectuer une mise à jour du firmware sur le QSC CX502 ?

Consultez le site Web de QSC pour télécharger la dernière version du firmware et suivez les instructions fournies pour la mise à jour.

Y a-t-il une garantie pour le QSC CX502 ?

Oui, le QSC CX502 est généralement couvert par une garantie limitée de 3 ans. Veuillez vérifier votre documentation pour plus de détails.

MODE D'EMPLOI CX502 QSC AUDIO

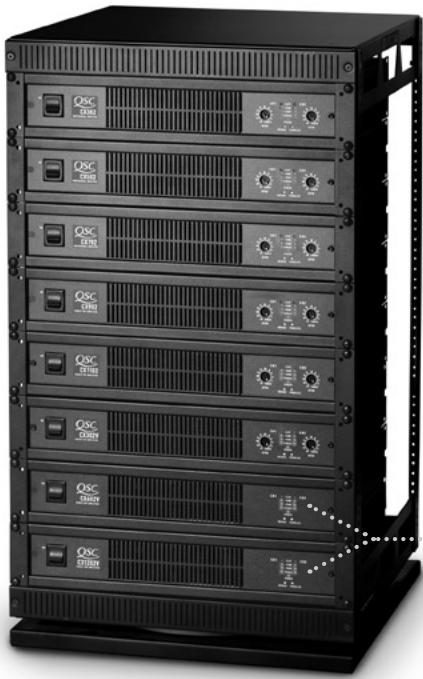

CX302 | CX502 | CX702 | CX902 | CX1102 | CX302V | CX602V | CX1202V

All models include an

integrated security cover for

tamper-proof installations

The CX Series is designed to meet the specialized needs of sound contractors. Eight 2-channel models have been designed from the ground up, combining the exclusive QSC PowerLight™ technology with specific features to meet the requirements of fixed installations.

With high-output power, versatile loading options, high thermal capacity and unmatched reliability, the CX Series is the perfect solution to any permanently installed sound system.

CX 2-channel Amplifiers

Model	70 V*	Watts per channel
		8Ω**	4Ω**	2Ω†
CX302	-	200	325	600
CX502	-	300	500	800
CX702	-	425	700	1200
CX902	440	550	900	1500
CX1102	1000	700	1100	1700
CX302V	250	-	-	-
CX602V	440	550	-	-
CX1202V	1000	700	1100	-

1 kHz, 0.05% THD
*20 Hz - 20 kHz, 0.05% THD
1 kHz, 1% THD

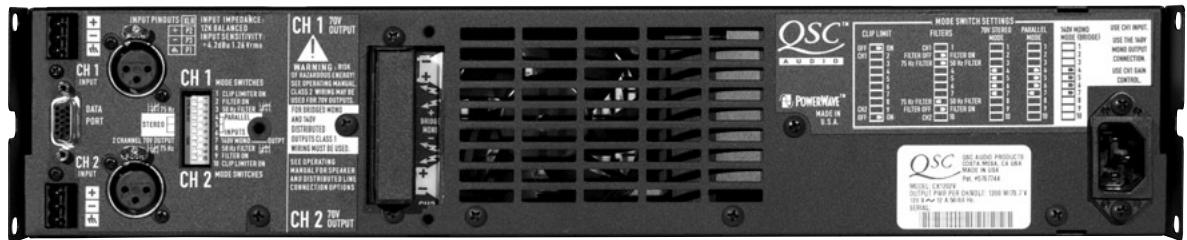

Features

8 models to meet your exact power requirements
- Exclusive PowerLight switch-mode power supply technology for high performance and compact size
- Custom integrated security cover for tamper proof installations
Variable speed fan for low noise
1 dB detented gain controls for fast and accurate gain settings
- Active inrush limiting eliminates AC inrush current, removing the need for expensive power sequencers
- XLR and detachable Euro-style input connectors
- HD15 DataPort connector for QSControl computer control or signal processing accessories
- Dip switch control for clip limiters, high-pass filters, bridge-mono and parallel operation
- Selectable high-pass filters protect speakers and prevent speaker transformer saturation with minimal effect on program material (33 Hz or 75 Hz on non-V models, 50 Hz or 75 Hz on V models)
- Comprehensive front panel indicators including signal, clip, protect and QSC's exclusive bridge-mono and parallel input LEDs
- Barrier strip output connector
- Comprehensive protection circuitry including DC, infrasonic, thermal overload and short circuit protection
Class H complementary bipolar output circuitry for high efficiency (CX702, CX902, CX1102 & CX1202V)
- Optional external transformer accessory pack for isolated 70 and 100 volt outputs (converts CX302 to 400 watts per channel isolated output)
- Compact size - all models only 2 RU and 14" deep for reduced rack cost and floor space
- Lightweight - all models only 21 pounds (9.5 kg) for easier racking and shipping
- 3-year warranty plus optional 3-year extended service contract

	CX302	CX502	CX702	CX902	CX1102	CX302V	CX602V	CX1202V
Stereo Mode (both channels driven)	Continuous average output power per channel
8Ω / 20 Hz - 20 kHz / 0.05% THD	200 W	300 W	425 W	550 W	700 W	-	550 W	700 W
4Ω / 20 Hz - 20 kHz / 0.05% THD	325 W	500 W	700 W	900 W	1100 W	-	-	1100 W
2Ω / 1 kHz / 1% THD	600 W	800 W	1200 W	1500 W	1700 W	-	-	-
70V / 20 Hz - 20 kHz / 0.05% THD	-	-	-	400 W	800 W	200 W	400 W	800 W
70V / 1 kHz / 0.05% THD	-	-	-	440 W	1000 W	250 W	440 W	1000 W
70V / 1 kHz / 1% THD	-	-	-	600 W	1200 W	300 W	600 W	1200 W
Bridge-Mono Mode	Bridge-mono mode operation
16Ω / 20 Hz - 20 kHz / 0.1% THD	400 W	600 W	850 W	1100 W	1400 W	-	1100 W	1400 W
8Ω / 20 Hz - 20 kHz / 0.1% THD	700 W	1100 W	1500 W	2000 W	2200 W	-	-	2200 W
4Ω / 1 kHz / 1% THD	1200 W	1600 W	2400 W	3000 W	3400 W	-	-	-
140V / 20 Hz - 20 kHz / 0.1% THD	-	-	-	800 W	1600 W	400 W	800 W	1600 W
140V / 1 kHz / 0.05% THD	-	-	-	880 W	2000 W	500 W	880 W	2000 W
140V / 1 kHz / 1% THD	-	-	-	1200 W	2400 W	600 W	1200 W	2400 W
Signal to Noise (20 Hz - 20 kHz)	> -107 dB	> -107 dB	> -106 dB	> -106 dB	> -106 dB	> -106 dB	> -106 dB	> -106 dB
Input Sensitivity at 8Ω	1.26 Vrms	1.23 Vrms	1.16 Vrms	1.17 Vrms	1.35 Vrms	1.26 Vrms	1.26 Vrms	1.26 Vrms
Gain at 8Ω	30 dB	32 dB	34 dB	35 dB	35 dB	35 dB	35 dB	35 dB
Output Circuitry	Class AB+B	Class AB+B	2-tier Class H	2-tier Class H	2-tier Class H	Class AB+B	Class AB+B	2-tier Class H
Distortion (SMPTE-IM)	< 0.02%
Distortion (typical)
20 Hz - 20 kHz: 10 dB below rated power	< 0.01% THD
1.0 kHz and below: full rated power	< 0.01% THD
Frequency Response	20 Hz - 20 kHz, ± 0.2 dB
Damping Factor	> 500
Input Impedance	6k ohms unbalanced, 12k ohms balanced
Input Clipping	10 Vrms (+22 dBu)
Cooling	Variable-speed fan, rear-to-front air flow
Connectors	Input: 3-pin XLR & 3-pin detachable terminal blocks (1 each per channel) Output: Safety shrouded barrier strip
Amplifier Protection	Full short circuit, open circuit, thermal, ultrasonic, RF protection. Stable into reactive or mismatched loads
Load Protection	On/off muting, DC-fault power supply shutdown
Dimensions (HWD)	3.5" (8.9 cm) 2 RU x 19" (48.3 cm) rack mounting x 14" (35.6 cm) from front mounting rails
Weight - Net / Shipping	21 lb (9.5 kg) / 27 lb (12.3 kg)
120V Current Consumption	Idle	0.8 A	0.9 A	0.9 A	0.9 A	0.8 A	0.9 A	0.9 A
1/8 power pink noise (typical of program material at maximum unclipped power)	8Ω	3.8 A	5.6 A	5.0 A	6.0 A	7.6 A	-	-
	4Ω	6.0 A	9.0 A	7.9 A	9.5 A	11.6 A	-	-
	2Ω	9.6 A	14.0 A	11.8 A	14.0 A	16.6 A	-	-
	70V	-	-	-	-	-	5.7 A	8.7 A
1/3 power pink noise (typical of program material with severe clipping)	8Ω	5.4 A	8.0 A	8.4 A	11.0 A	13.1 A	-	-
	4Ω	8.9 A	13.3 A	13.5 A	17.0 A	20.0 A	-	-
	2Ω	14.3 A	21.0 A	22.0 A	27.0 A	-	-	-
	70V	-	-	-	-	-	8.0 A	13.0 A

Specifications subject to change without notice.
