Type de produit	Amplificateur audio 4 canaux
Marque	QSC AUDIO
Modèle	CX204V
Puissance de sortie (70V)	200 W par canal (20 Hz - 20 kHz, 0.05% THD) ; 220 W (1 kHz, 0.05% THD) ; 300 W (1 kHz, 1% THD)
Configuration	Stéréo, pontable (canaux 1&2 et 3&4), parallèle
Technologie d'alimentation	PowerLight™ à découpage
Réponse en fréquence	20 Hz - 20 kHz ±0.2 dB ; 8 Hz - 50 kHz +0/-3 dB
Distorsion (THD)	<0.01% (20 Hz - 20 kHz, 10 dB sous puissance nominale) ; <0.02% (SMPTE-IM)
Facteur d'amortissement	>500 (1 kHz et moins)
Impédance d'entrée	6 kΩ (asymétrique), 12 kΩ (symétrique)
Sensibilité d'entrée	1.26 Vrms (gain 35 dB à 70.7V)
Connecteurs d'entrée	Barrier strip Euro détachable 3 positions (CH1-4) ; DataPort HD-15 (CH1+2, CH3+4)
Connecteurs de sortie	Barrier strip 6 positions avec connexions pont et parallèle
Protections	Court-circuit, circuit ouvert, thermique, ultrasonique, RF, DC, verrouillage à la mise sous/hors tension
Refroidissement	Ventilateur à vitesse variable, flux air arrière-avant via radiateur tunnel
Dimensions (H x L x P)	8.9 cm (3.5", 2U) x 48.3 cm (19") x 35.6 cm (14")
Poids net	9.5 kg (21 lb)
Alimentation	100, 120 ou 230 VAC, 50-60 Hz (configuré en usine)
Consommation (veille)	0.8 A (120V)
Indicateurs avant	Power (vert), Signal -35dB (vert), -20dB (vert), -10dB (vert), Clip/Prot (rouge), Parallèle (jaune), Pont (jaune) par canal
Filtres passe-haut	Sélectionnables : 50 Hz ou 75 Hz
Garantie	3 ans (extension optionnelle de 3 ans)
Entretien et nettoyage	Débrancher l'appareil, nettoyer avec un chiffon doux et sec. Ne pas utiliser de liquides ou aérosols.

FOIRE AUX QUESTIONS - CX204V QSC AUDIO

Comment puis-je connecter l'amplificateur CX204V à mes enceintes 70V ?

Utilisez les bornes de sortie barrier strip. Chaque canal délivre 200 W en 70V. Assurez-vous que la puissance totale des enceintes ne dépasse pas la puissance de l'amplificateur. Pour une configuration en pont 140V, voir le mode d'emploi.

Quelle est la différence entre les modes stéréo, parallèle et pont ?

Stéréo : chaque canal fonctionne indépendamment. Parallèle : l'entrée du canal 1 est routée vers les canaux 1 et 2 (identique pour 3 et 4). Pont : deux canaux combinés pour une puissance plus élevée sur une seule charge (ex. 400 W en 140V). Les sélections se font via les interrupteurs DIP à l'arrière.

Que signifie le voyant rouge 'Clip/Prot' allumé ?

Le voyant rouge indique un écrêtage (distorsion excessive) ou une protection activée (surchauffe, court-circuit, etc.). Réduisez le niveau d'entrée ou vérifiez les connexions et la ventilation. Si le voyant reste allumé, éteignez l'amplificateur et laissez-le refroidir.

Puis-je utiliser cet amplificateur avec des enceintes 8Ω ?

Non, le modèle CX204V est conçu pour les systèmes 70V uniquement. Il ne fournit pas de puissance en basse impédance. Pour des enceintes 8Ω, choisissez les modèles CX254 ou CX404.

Comment régler les filtres passe-haut ?

Les filtres passe-haut sont sélectionnables via les interrupteurs DIP à l'arrière. Sur le CX204V, vous pouvez choisir 50 Hz ou 75 Hz. Activez le filtre pour protéger les enceintes des fréquences très basses, notamment en utilisation 70V.

Quelle est la tension d'alimentation requise ?

L'amplificateur est configuré en usine pour 100, 120 ou 230 VAC, 50-60 Hz. Vérifiez l'étiquette à l'arrière. Ne branchez pas sur une tension différente sans reconfiguration par un technicien qualifié.

Comment nettoyer l'amplificateur ?

Débranchez toujours l'appareil avant le nettoyage. Utilisez un chiffon doux et sec pour essuyer la surface. N'utilisez jamais de liquides, de solvants ou de sprays, car ils pourraient endommager les composants.

Que faire si l'amplificateur ne s'allume pas ?

Vérifiez que le cordon d'alimentation est correctement branché et que la prise secteur fonctionne. Assurez-vous que l'interrupteur avant est en position 'ON'. Si le problème persiste, contactez le service après-vente QSC.

Puis-je contrôler l'amplificateur à distance ?

Oui, via le connecteur DataPort HD-15, vous pouvez utiliser le système de contrôle QSControl pour la surveillance et le contrôle à distance des paramètres de l'amplificateur.

Où puis-je trouver le manuel complet ?

Le manuel complet au format PDF est disponible en téléchargement gratuit sur notice-facile.com pour le modèle CX204V QSC AUDIO. Vous pouvez également demander une traduction dans votre langue via le formulaire sur la page.

MODE D'EMPLOI CX204V QSC AUDIO

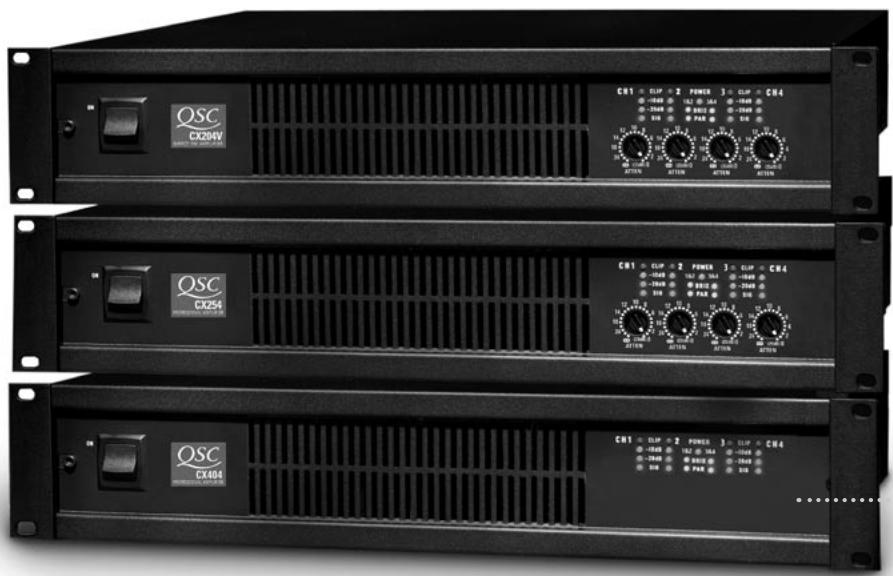

CX254 | CX404 | CX204V

All models include an

integrated security cover for

tamper-proof installations

The 4-channel CX amplifiers give you four channels in only two rack spaces, without compromising on power. Choose from three models, a direct 70 volt model and two low-impedance versions. Each model is equipped with exclusive QSC PowerLight™ switching power supply technology to virtually eliminate noise and hum. With high-output power, versatile loading options, high-thermal capacity and unmatched reliability, the CX Series is the perfect solution to any permanently installed sound system.

CX 4-channel Amplifiers

Model	70V	Watts per channel
		8Ω	4Ω	2Ω
CX254	-	170	250	450*
CX404	-	250	400**	-
CX204V	200	-	-	-

20 Hz - 20 kHz, 0.05% THD

*1 kHz, 1% THD

**1 kHz, 0.1% THD

Features

• Three models that range in power from 170 watts to 450 watts per channel
• Compact size - all models only 2 RU and 14" deep for reduced rack cost and floor space
• Channels 1&2 and 3&4 bridgeable for maximum flexibility
• Active Inrush Limiting eliminates AC inrush current, removing the need for expensive power sequencers
• HD15 DataPort connector for QSControl computer control
• Custom integrated security cover for tamper-proof installations
  Variable speed fan for low noise
  1 dB detented gain controls for fast and accurate gain settings
• Detachable Euro-style input connectors
• DIP switch control for clip limiters, high-pass filters, bridge-mono and parallel operation
• Exclusive PowerLight switch-mode power supply technology for high performance and compact size
• Selectable high-pass filters protect speakers and prevent speaker transformer saturation with minimal effect on program material (33 Hz or 75 Hz on CX254 and CX404, 50 Hz or 75 Hz on CX204V)
• Comprehensive front panel indicators including signal, clip, protect and QSC's exclusive bridge-mono and parallel input LEDs
• Barrier strip output connector
• Comprehensive protection circuitry including DC, infrasonic, thermal overload and short circuit protection
  High-performance Class AB+B complementary bipolar output circuitry
• Lightweight - all models only 21 pounds (9.5 kg) for easier racking and shipping
• 3-year warranty plus optional 3-year extended service contract

	CX254	CX404	CX204V
Stereo Mode (all channels driven)	Continuous average output power per channel
8Ω / 20 Hz - 20 kHz / 0.05% THD	170 W	250 W	-
4Ω / 20 Hz - 20 kHz / 0.05% THD	250 W	400 W (0.1% THD, 1 kHz)	-
2Ω / 1 kHz / 1% THD	450 W	-	-
70V / 20 Hz - 20 kHz / 0.05% THD	-	-	200 W
70V / 1 kHz / 0.05% THD	-	-	220 W
70V / 1 kHz / 1% THD	-	-	300 W
Bridge-Mono Mode	Bridge-mono mode operation
16Ω / 20 Hz - 20 kHz / 0.1% THD	340 W	500 W	-
8Ω / 20 Hz - 20 kHz / 0.1% THD	500 W	800 W (0.1% THD, 1 kHz)	-
4Ω / 1 kHz / 1% THD	900 W	-	-
140V / 20 Hz - 20 kHz / 0.1% THD	-	-	400 W
140V / 1 kHz / 0.05% THD	-	-	440 W
140V / 1 kHz / 1% THD	-	-	600 W
Noise (20 Hz - 20 kHz)	-106 dB	-106 dB	-105 dB
Input Sensitivity	1.22 Vrms	1.22 Vrms	1.26 Vrms
Gain	29 dB at 8Ω	31 dB at 8Ω	35 db at 70.7V
Input Clipping	10 Vrms (+22 dBu)	10 Vrms (+22 dBu)	10 Vrms (+22 dBu)
Output Circuitry	Class AB+B	Class AB+B	Class AB+B
Distortion (SMPTE-IM)	< 0.01%	< 0.01%	< 0.02%
Distortion (typical)
20 Hz - 20 kHz: 10 dB below rated power	< 0.01% THD
1.0 kHz and below: full rated power	< 0.01% THD
Frequency Response	20 Hz - 20 kHz, ± 0.2 dB | 8 Hz - 50 kHz, + 0/-3 dB
Damping Factor	>500 (1 kHz and below)
Input Impedance	6k ohms unbalanced, 12k ohms balanced
Cooling	Variable-speed fan/ rear-to-front air flow through tunnel heat sink

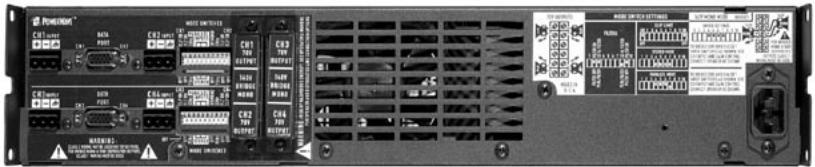

Connectors	Input: 3 position Euro style detachable barrier block, CH 1, 2, 3 & 4 DataPort: HD-15 Connector, Ch 1+2, Ch 3+4 Output: Six-position barrier strip with dual channel and bridge mono connections, Ch 1+2, Ch 3+4
Controls	Front: AC swith, Ch 1, 2, 3 & 4 gain knobs Rear: DIP switch for Ch 1, 2, 3 & 4, clip limiter on/off, LF filter on/off, LF filter freq select 33 Hz or 75 Hz CX254 and CX 404: 50 Hz or 75 Hz CX204V: inputs parallel or stereo, bridge mode
Indicators	Parallel Inputs: Yellow LED / Bridged: Yellow LED/ Power-on: Green LED Clip-Prot: Red LED / Level -10dB: Green LED / Level -20dB: Green LED / Signal -35dB: Green LED (1 per channel)
Amplifier Protection	Full short circuit, open circuit, thermal, ultrasonic, and RF protection. Stable into reactive or mismatched loads
Load Protection	On/off muting, DC-fault power supply shutdown
Dimensions (HWD)	3.5" (8.9 cm) 2 RU x 19" (48.3 cm) rack mounting x 14" (35.6 cm) from front mounting rails
Weight - Net / Shipping	21 lb (9.5 kg) / 27 lb (12.3 kg)
Power Requirements	100, 120, 230 VAC, 50 - 60 Hz (configured at factory)
120V Current Consumption*	Idle	0.7 A	0.8 A
1/8 power pink noise (typical of program material at maximum unclipped power)	8Ω	5.8 A	8.1 A
	4Ω	9.2 A	12.4 A
	2Ω	14.3 A	NR
	70V	-	-
1/3 power pink noise (typical of program material with severe clipping)	8Ω	8.8 A	12.2 A
	4Ω	14.2 A	19.3 A
	2Ω	21.7 A	NR
	70V	-	-

• Multiply currents by 0.5 for 230V units

Specifications subject to change without notice.
