CX168 - Amplificateur audio QSC AUDIO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Amplificateur de puissance stéréo
Caractéristiques techniques principales	2 canaux, 8 Ohms, 2 x 800 W, 4 Ohms, 2 x 1200 W
Alimentation électrique	230 V AC, 50/60 Hz
Dimensions approximatives	483 mm x 88 mm x 330 mm
Poids	9,1 kg
Compatibilités	Compatible avec divers systèmes de sonorisation et haut-parleurs
Fonctions principales	Protection contre les surcharges, contrôle de la température, limiteur de puissance
Entretien et nettoyage	Nettoyer régulièrement avec un chiffon doux, vérifier les connexions
Pièces détachées et réparabilité	Disponibilité de pièces de rechange via le service client QSC
Sécurité	Certifications CE, protection contre les courts-circuits et les surcharges
Informations générales utiles	Idéal pour les événements en direct, les installations fixes et les tournées

FOIRE AUX QUESTIONS - CX168 QSC AUDIO

Comment connecter le QSC AUDIO CX168 à mon système audio ?

Pour connecter le QSC AUDIO CX168, utilisez des câbles XLR ou TRS pour relier les entrées de votre source audio aux entrées du CX168. Ensuite, connectez les sorties aux amplificateurs ou aux enceintes de votre système.

Quels sont les réglages recommandés pour le QSC AUDIO CX168 ?

Il est recommandé de commencer avec le niveau de gain à environ 0 dB et de régler les égaliseurs en fonction des caractéristiques acoustiques de votre espace. Ajustez progressivement selon vos préférences.

Que faire si le QSC AUDIO CX168 ne s’allume pas ?

Vérifiez d'abord que l'appareil est correctement branché à une source d'alimentation fonctionnelle. Assurez-vous également que le câble d'alimentation est en bon état. Si le problème persiste, il pourrait être nécessaire de contacter le service technique.

Comment résoudre des problèmes de distorsion audio avec le QSC AUDIO CX168 ?

La distorsion peut être causée par un niveau de signal trop élevé. Réduisez le niveau de gain et vérifiez que les câbles sont en bon état. Assurez-vous également que les enceintes utilisées sont compatibles avec la puissance de sortie du CX168.

Le QSC AUDIO CX168 est-il compatible avec les systèmes de contrôle à distance ?

Oui, le QSC AUDIO CX168 est compatible avec certains systèmes de contrôle à distance. Vérifiez les spécifications de votre système de contrôle pour vous assurer de la compatibilité.

Que faire si je n'entends aucun son du QSC AUDIO CX168 ?

Vérifiez que les câbles et les connexions sont correctement branchés. Assurez-vous que le volume est activé et réglé à un niveau audible. Testez également avec une autre source audio pour éliminer un problème de source.

Comment mettre à jour le firmware du QSC AUDIO CX168 ?

Pour mettre à jour le firmware, visitez le site Web de QSC AUDIO pour télécharger la dernière version du firmware. Suivez les instructions fournies pour effectuer la mise à jour via USB ou un autre moyen recommandé.

Quels types de signaux le QSC AUDIO CX168 peut-il traiter ?

Le QSC AUDIO CX168 peut traiter des signaux audio analogiques et numériques, y compris des signaux provenant de microphones, d'instruments et de systèmes de mixage.

MODE D'EMPLOI CX168 QSC AUDIO

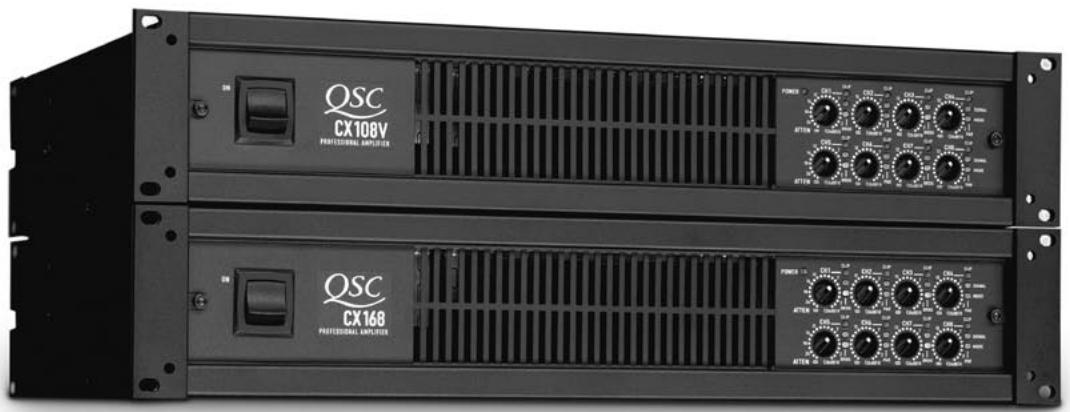

Designed for permanently installed sound systems where rackspace is at a premium, QSC's CX108V and CX168 provide unprecedented levels of channel density for multi-channel amplifiers. The CX108V and CX168 provide 100 watts per channel at 70 volts and 90 watts per channel at 8 ohms respectively. With both models, each pair of channels may be bridged to configure these amplifiers as 4, 5, 6 or 7 channel units. Like the entire CX Series, the 8 channel models feature DataPorts for remote amplifier management or signal processing, incorporate QSC's legendary PowerLight™ technology, and deliver our unmatched reputation for quality and reliability.

QSC's PowerLight technology takes your audio to an entirely new level. Delivering tighter bass and clean, transparent highs, PowerLight also cuts waste heat, boosts reliability, and eliminates unwanted noise and hum. PowerLight is a revolutionary switching power supply technology that provides ample current to the audio power circuitry by charging the supply rails over 200,000 times per second through an ultra-low noise impedance circuit. Unlike amplifiers that use conventional supplies, the audio signal is never starved prematurely and remains crisp and clean.

CX 8-channel Amplifiers

Model	70V*	Watts per channel
		8Ω	4Ω**
CX168	-	8 x 90	8 x 130
CX108V	8 x 100	-	-

20 Hz - 20 kHz, 0.05%THD
20 Hz - 20 kHz, 0.2%THD
*20 Hz - 20 kHz, 0.1%THD

Features

100 watts per channel at 70 volts (CX108V)
- 90 watts per channel at 8 ohms and 130 watts per channel at 4 ohms (CX168)
- Compact size - only two rack spaces and 14" deep for reduced rack space
- Channel pairs bridgeable for maximum flexibility
- Exclusive PowerLight switch-mode power supply technology for high performance and compact size
- Active inrush limiting eliminates AC inrush current, removing the need for expensive power sequencers
- Four HD15 DataPorts (one per channel pair) for QSControl computer control or QSC's signal processing accessories
- Custom integrated gain control security cover for tamper proof installations
1 dB recessed detented gain controls for fast and accurate settings
- Detachable Euro-style input and output connectors
- DIP switch control for clip limiters, high-pass filters, bridge-mono and parallel operation
- Selectable high-pass filters protect speakers and prevent speaker transformer saturation with minimal effect on program material (50 Hz or 75 Hz; CX108V) (33 Hz or 70 Hz; CX168)
- Comprehensive front panel indicators including signal, clip, bridge mono and parallel-input LEDs
- Fully protected - including DC, infrasonic and ultrasonic, thermal overload and short circuit protection
High-performance Class AB+B complementary bipolar output circuitry
- Lightweight - only 21 pounds (9.5 kg) for easier racking and shipping
- 3-year warranty plus optional 3-year extended service contract

	CX168		CX108V
Stereo Mode (all channels driven)	Continuous average output power per channel
8Ω / 20 Hz - 20 kHz / 0.05% THD	90 W		-
4Ω / 20 Hz - 20 kHz / 0.1% THD	130 W		-
Midband Ratings	All channels driven	Single channel
8Ω / 1 kHz / 0.1% THD	100 W	120 W	-
4Ω / 1 kHz / 0.1% THD	140 W	180 W	-
70V / 20 Hz - 20 kHz / 0.2% THD	-		100 W
Bridge-Mono Mode	Bridge-mono mode operation
16Ω / 20 Hz - 20 kHz / 0.1% THD	180 W		-
8Ω / 20 Hz - 20 kHz / 0.1% THD	260 W
140V / 20 Hz - 20 kHz / 0.2% THD	-		200 W
Signal to Noise (20 Hz - 20 kHz)	-107 dB		-100 dB
Input Sensitivity	1.35 Vrms at 8Ω		1.26 Vrms at 70V
Voltage Gain	20x (26 dB)		56x (35 dB)
Input Clipping	6 Vrms (+18 dBu)		6 Vrms (+18 dBu)
Output Circuitry	Class AB+B		Class AB+B
Frequency Response	20 Hz - 20 kHz, + 0.2 dB | 8 Hz - 50 kHz, +0/-3 dB		20 Hz - 20 kHz, + 0.4 dB | 8 Hz - 70 kHz, +0/-3 dB
Damping Factor	>200 (5 kHz and below)		>500 (5 kHz and below)
Input Impedance	6k ohms unbalanced, 22k ohms balanced		6k ohms unbalanced, 22k ohms balanced
Distortion (SMPTE-IM)	< 0.02%
Distortion (typical)
20 Hz - 20 kHz: 10 dB below rated power	< 0.1% THD
1.0 kHz and below: full rated power	< 0.03% THD
Cooling	Variable-speed fan / rear-to-front air flow through tunnel heat sink

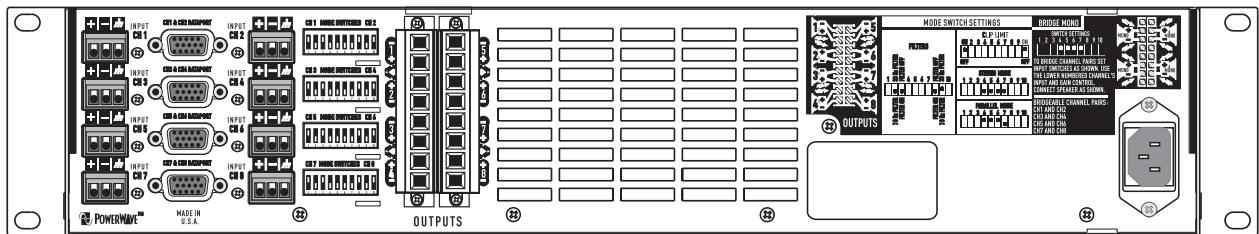

Connectors	Input: 3-pin Euro-style detachable terminal blocks (one per channel)
	DataPort: HD-15 connector (Ch. 1+2, 3+4, 5+6, 7+8)
	Output: two 8-pin Euro-style detachable terminal blocks
Controls	Front: AC switch, Ch. 1, 2, 3, 4, 5, 6, 7 & 8 gain knobs
	Rear: DIP switches for Ch. 1 - 8, clip limiter on/off, LF filter on/off, LF filter freq select 33 or 70 Hz for CX168
	LF filter freq select 50 or 75 Hz for CX108V, inputs parallel or stereo; bridge mode
Indicators	Power-On: Green LED / Parallel inputs: Orange LED (1 per channel pair) / Signal -35 dB: Green LED (1 per channel)
	Bridged: Yellow LED (1 per channel pair) / Clip: Red LED (1 per channel)
Amplifier Protection	Full short circuit, open circuit, thermal, ultrasonic, and RF protection. Stable into reactive or mismatched loads
Load Protection	On/off muting, individual channel DC fault blocking
Dimensions (HWD)	3.5" (8.9 cm) 2 RU x 19" (48.3 cm) rack mounting x 14" (35.6 cm) from front mounting rails
Weight - Net / Shipping	21 lb (9.5 kg) / 27 lb (12.3 kg)
Power Requirements	100, 120, 230 VAC, 50 - 60 Hz (configured at factory)
120V Current Consumption*	Idle	0.6 A	0.6A
1/8 power pink noise (typical of program material at maximum unclipped power)	8Ω	6.2 A	-
	4Ω	9.2 A	-
	70V	-	6.3 A
1/3 power pink noise (typical of program material with severe clipping)	8Ω	9.2 A	-
	4Ω	14.2 A	-
	70V	-	9.4 A

• Multiply currents by 0.5 for 230V units

Specifications subject to change without notice.
