CX1102 - Amplificateur audio QSC AUDIO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Amplificateur de puissance stéréo
Caractéristiques techniques principales	2 canaux, 1100 Watts sous 4 Ohms, 550 Watts sous 8 Ohms
Alimentation électrique	230V AC, 50/60 Hz
Dimensions approximatives	482 mm x 88 mm x 320 mm
Poids	8.6 kg
Compatibilités	Compatible avec divers systèmes audio professionnels
Fonctions principales	Contrôle de volume, protection contre les surcharges, refroidissement actif
Entretien et nettoyage	Nettoyer régulièrement les grilles de ventilation, vérifier les connexions
Pièces détachées et réparabilité	Pièces disponibles via le service après-vente QSC
Sécurité	Protection contre les courts-circuits, surchauffe et surcharge
Informations générales utiles	Idéal pour les installations fixes et les événements en direct

FOIRE AUX QUESTIONS - CX1102 QSC AUDIO

Comment puis-je configurer le QSC Audio CX1102 pour mes enceintes ?

Pour configurer le QSC Audio CX1102, commencez par connecter vos enceintes aux sorties appropriées. Assurez-vous que les réglages de gain et de fréquence sont correctement ajustés selon les spécifications de vos enceintes. Consultez le manuel pour des instructions détaillées sur les connexions et les réglages.

Que faire si le son est distordu ou de mauvaise qualité ?

Si vous rencontrez des distorsions, vérifiez d'abord le niveau de gain. Réduisez le gain si nécessaire et assurez-vous que les câbles sont correctement branchés. Testez avec d'autres sources audio pour déterminer si le problème vient de l'amplificateur ou de la source.

Le CX1102 s'éteint soudainement, que faire ?

Un arrêt soudain peut être causé par une surchauffe ou une protection contre les courts-circuits. Assurez-vous que l'amplificateur est bien ventilé et qu'aucun câble n'est endommagé. Vérifiez également que les enceintes sont compatibles et que la charge est correcte.

Comment puis-je utiliser les fonctionnalités de protection intégrées ?

Les protections intégrées se déclenchent automatiquement en cas de surcharge, de court-circuit ou de surchauffe. Pour optimiser leur utilisation, assurez-vous que l'équipement est correctement installé et que vous respectez les limites de puissance recommandées.

Puis-je utiliser le CX1102 avec un système audio home cinéma ?

Oui, le CX1102 peut être intégré dans un système audio home cinéma. Assurez-vous de le connecter correctement à votre récepteur et de régler les niveaux pour un son équilibré.

Quel type de câbles dois-je utiliser avec le QSC Audio CX1102 ?

Utilisez des câbles de haut-parleur de qualité pour les connexions entre l'amplificateur et les enceintes. Les câbles de 2,5 mm² ou plus épais sont recommandés pour éviter les pertes de signal, surtout sur de longues distances.

Le CX1102 est-il compatible avec des enceintes passives ?

Oui, le CX1102 est conçu pour fonctionner avec des enceintes passives. Assurez-vous que les enceintes peuvent gérer la puissance de l'amplificateur et respectez les spécifications de charge.

Où puis-je trouver le manuel d'utilisation du CX1102 ?

Le manuel d'utilisation du QSC Audio CX1102 est disponible sur le site officiel de QSC dans la section support. Vous pouvez le télécharger au format PDF.

MODE D'EMPLOI CX1102 QSC AUDIO

CX302 | CX502 | CX702 | CX902 | CX1102 | CX302V | CX602V | CX1202V

All models include an

integrated security cover for

tamper-proof installations

The CX Series is designed to meet the specialized needs of sound contractors. Eight 2-channel models have been designed from the ground up, combining the exclusive QSC PowerLight™ technology with specific features to meet the requirements of fixed installations.

With high-output power, versatile loading options, high thermal capacity and unmatched reliability, the CX Series is the perfect solution to any permanently installed sound system.

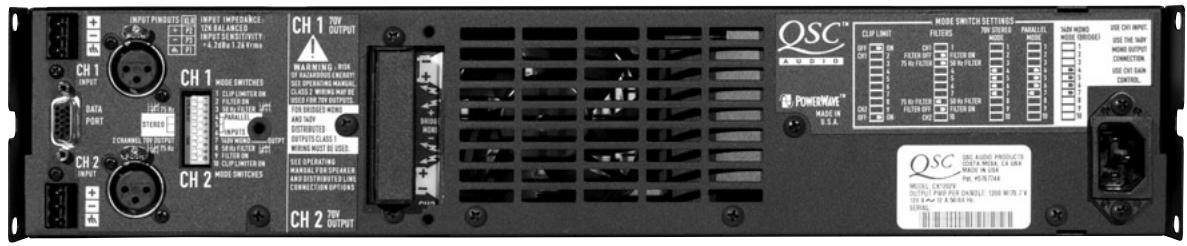

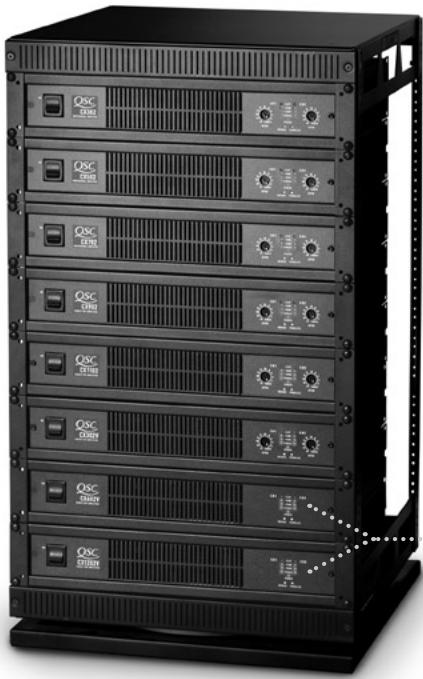

CX 2-channel Amplifiers

Model	70 V*	Watts per channel
		8Ω**	4Ω**	2Ω†
CX302	-	200	325	600
CX502	-	300	500	800
CX702	-	425	700	1200
CX902	440	550	900	1500
CX1102	1000	700	1100	1700
CX302V	250	-	-	-
CX602V	440	550	-	-
CX1202V	1000	700	1100	-

1 kHz, 0.05% THD
*20 Hz - 20 kHz, 0.05% THD
1 kHz, 1% THD

Features

8 models to meet your exact power requirements
- Exclusive PowerLight switch-mode power supply technology for high performance and compact size
- Custom integrated security cover for tamper proof installations
Variable speed fan for low noise
1 dB detented gain controls for fast and accurate gain settings
- Active inrush limiting eliminates AC inrush current, removing the need for expensive power sequencers
- XLR and detachable Euro-style input connectors
- HD15 DataPort connector for QSControl computer control or signal processing accessories
- Dip switch control for clip limiters, high-pass filters, bridge-mono and parallel operation
- Selectable high-pass filters protect speakers and prevent speaker transformer saturation with minimal effect on program material (33 Hz or 75 Hz on non-V models, 50 Hz or 75 Hz on V models)
- Comprehensive front panel indicators including signal, clip, protect and QSC's exclusive bridge-mono and parallel input LEDs
- Barrier strip output connector
- Comprehensive protection circuitry including DC, infrasonic, thermal overload and short circuit protection
Class H complementary bipolar output circuitry for high efficiency (CX702, CX902, CX1102 & CX1202V)
- Optional external transformer accessory pack for isolated 70 and 100 volt outputs (converts CX302 to 400 watts per channel isolated output)
- Compact size - all models only 2 RU and 14" deep for reduced rack cost and floor space
- Lightweight - all models only 21 pounds (9.5 kg) for easier racking and shipping
3-year warranty plus optional 3-year extended service contract

	CX302	CX502	CX702	CX902	CX1102	CX302V	CX602V	CX1202V
Stereo Mode (both channels driven)	Continuous average output power per channel
8Ω / 20 Hz - 20 kHz / 0.05% THD	200 W	300 W	425 W	550 W	700 W	-	550 W	700 W
4Ω / 20 Hz - 20 kHz / 0.05% THD	325 W	500 W	700 W	900 W	1100 W	-	-	1100 W
2Ω / 1 kHz / 1% THD	600 W	800 W	1200 W	1500 W	1700 W	-	-	-
70V / 20 Hz - 20 kHz / 0.05% THD	-	-	-	400 W	800 W	200 W	400 W	800 W
70V / 1 kHz / 0.05% THD	-	-	-	440 W	1000 W	250 W	440 W	1000 W
70V / 1 kHz / 1% THD	-	-	-	600 W	1200 W	300 W	600 W	1200 W
Bridge-Mono Mode	Bridge-mono mode operation
16Ω / 20 Hz - 20 kHz / 0.1% THD	400 W	600 W	850 W	1100 W	1400 W	-	1100 W	1400 W
8Ω / 20 Hz - 20 kHz / 0.1% THD	700 W	1100 W	1500 W	2000 W	2200 W	-	-	2200 W
4Ω / 1 kHz / 1% THD	1200 W	1600 W	2400 W	3000 W	3400 W	-	-	-
140V / 20 Hz - 20 kHz / 0.1% THD	-	-	-	800 W	1600 W	400 W	800 W	1600 W
140V / 1 kHz / 0.05% THD	-	-	-	880 W	2000 W	500 W	880 W	2000 W
140V / 1 kHz / 1% THD	-	-	-	1200 W	2400 W	600 W	1200 W	2400 W
Signal to Noise (20 Hz - 20 kHz)	> -107 dB	> -107 dB	> -106 dB	> -106 dB	> -106 dB	> -106 dB	> -106 dB	> -106 dB
Input Sensitivity at 8Ω	1.26 Vrms	1.23 Vrms	1.16 Vrms	1.17 Vrms	1.35 Vrms	1.26 Vrms	1.26 Vrms	1.26 Vrms
Gain at 8Ω	30 dB	32 dB	34 dB	35 dB	35 dB	35 dB	35 dB	35 dB
Output Circuitry	Class AB+B	Class AB+B	2-tier Class H	2-tier Class H	2-tier Class H	Class AB+B	Class AB+B	2-tier Class H
Distortion (SMPTE-IM)	< 0.02%
Distortion (typical)
20 Hz - 20 kHz: 10 dB below rated power	< 0.01% THD
1.0 kHz and below: full rated power	< 0.01% THD
Frequency Response	20 Hz - 20 kHz, ± 0.2 dB
Damping Factor	> 500
Input Impedance	6k ohms unbalanced, 12k ohms balanced
Input Clipping	10 Vrms (+22 dBu)
Cooling	Variable-speed fan, rear-to-front air flow
Connectors	Input: 3-pin XLR & 3-pin detachable terminal blocks (1 each per channel) Output: Safety shrouded barrier strip
Amplifier Protection	Full short circuit, open circuit, thermal, ultrasonic, RF protection. Stable into reactive or mismatched loads
Load Protection	On/off muting, DC-fault power supply shutdown
Dimensions (HWD)	3.5" (8.9 cm) 2 RU x 19" (48.3 cm) rack mounting x 14" (35.6 cm) from front mounting rails
Weight - Net / Shipping	21 lb (9.5 kg) / 27 lb (12.3 kg)
120V Current Consumption	Idle	0.8 A	0.9 A	0.9 A	0.9 A	0.8 A	0.9 A	0.9 A
1/8 power pink noise (typical of program material at maximum unclipped power)	8Ω	3.8 A	5.6 A	5.0 A	6.0 A	7.6 A	-	-
	4Ω	6.0 A	9.0 A	7.9 A	9.5 A	11.6 A	-	-
	2Ω	9.6 A	14.0 A	11.8 A	14.0 A	16.6 A	-	-
	70V	-	-	-	-	-	5.7 A	8.7 A
1/3 power pink noise (typical of program material with severe clipping)	8Ω	5.4 A	8.0 A	8.4 A	11.0 A	13.1 A	-	-
	4Ω	8.9 A	13.3 A	13.5 A	17.0 A	20.0 A	-	-
	2Ω	14.3 A	21.0 A	22.0 A	27.0 A	-	-	-
	70V	-	-	-	-	-	8.0 A	13.0 A

Specifications subject to change without notice.
