Type de produit	Système de contrôle audio réseau
Marque	QSC AUDIO
Modèle	CONTROL.NET BASIS (gamme)
Plateforme	QSControl.net
Logiciel de contrôle	Venue Manager
Traitement DSP	Oui, mixage jusqu'à 24x24
Transport audio réseau	CobraNet™ (sauf BASIS 722az)
Compatibilité	AMX®, Crestron®
Entrées analogiques	8 XLR/jack (selon modèle)
Sorties analogiques	8 XLR/jack (selon modèle)
Entrées numériques	AES/EBU (DB-25, 8 canaux)
Connecteurs DataPort	HD-15, jusqu'à 4 sorties
Montage en rack	1U
Fonctions DSP	Snapshots, filtres, crossovers, dynamique, retards, générateurs, macros
Limitation automatique de puissance	Oui (APL)
Latence	Faible et fixe quel que soit le trajet
Réseau	Ethernet standard (RJ45)
Entretien	Nettoyer avec un chiffon sec, éviter l'humidité
Sécurité	Utiliser dans un environnement tempéré, ne pas obstruer la ventilation

FOIRE AUX QUESTIONS - CONTROL.NET BASIS QSC AUDIO

Comment installer le logiciel Venue Manager ?

Téléchargez le logiciel depuis le site QSC et installez-le sur un PC sous Windows. Assurez-vous que votre ordinateur est connecté au même réseau que les unités BASIS.

Quelle est la différence entre les modèles BASIS 722az et 922az ?

Le BASIS 722az n'a pas de transport CobraNet, tandis que le 922az en possède. Consultez le tableau des entrées/sorties pour plus de détails.

Comment configurer un snapshot dans Venue Manager ?

Dans Venue Manager, créez un snapshot en enregistrant l'état actuel des paramètres. Vous pouvez rappeler ces configurations instantanément via la fenêtre Snapshots.

Puis-je contrôler les amplificateurs QSC via BASIS ?

Oui, connectez les amplificateurs via les ports DataPort (HD-15). Les fonctions de contrôle et de monitoring sont accessibles dans Venue Manager.

Qu'est-ce que la limitation automatique de puissance (APL) ?

L'APL est une boucle de réinjection entre enceintes et amplis. Elle évalue la réponse thermique du haut-parleur et limite dynamiquement la puissance pour éviter les dommages, sans affecter le son tant que la limite n'est pas dépassée.

Comment résoudre un problème de latence audio ?

Les processeurs BASIS ont une latence fixe et faible. Si vous rencontrez des problèmes, vérifiez la configuration du réseau et assurez-vous que tous les appareils sont sur la même version du firmware.

Puis-je utiliser des microphones avec le BASIS 922uz ?

Oui, le BASIS 922uz dispose de 8 entrées universelles micro/ligne compatibles avec des microphones dynamiques ou à condensateur. Activez l'alimentation fantôme si nécessaire.

Comment mettre à jour le firmware d'un processeur BASIS ?

Utilisez Venue Manager pour mettre à jour le firmware. Téléchargez la dernière version depuis le site QSC et suivez les instructions dans le menu Device > Firmware Update.

Le réseau CobraNet est-il compatible avec du matériel standard ?

Oui, CobraNet utilise des câbles Ethernet standard (Cat5e ou supérieur) et des commutateurs réseau. Assurez-vous que le trafic réseau est priorisé pour un fonctionnement optimal.

Comment nettoyer et entretenir mon unité BASIS ?

Débranchez l'appareil avant nettoyage. Utilisez un chiffon doux et sec. Évitez les solvants et l'humidité. Assurez-vous que les grilles de ventilation ne sont pas obstruées.

MODE D'EMPLOI CONTROL.NET BASIS QSC AUDIO

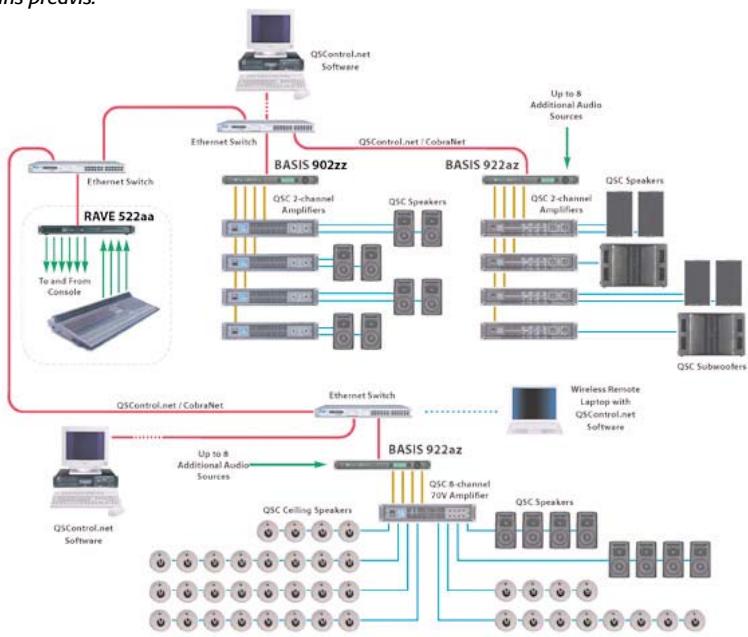

QSControl. net est une plate-forme audio en réseau qui intègre de façon transparente la gestion des amplificateurs et enceintes, le traitement paramétrable de signal numérique et le transport audio numérique QSC en un système unifié géré au travers d'une interface graphique conviviale. Les BASIS, RAVE (520uz, 522aa/ua) et DSP 322ua de QSC fonctionnent tous sous QSControl. net, en réseau, et sont contrôlés par le logiciel Venue Manager. En outre, plusieurs ordinateurs en réseau peuvent contrôler et surveiller simultanément toutes les unités. QSControl. net est compatible AMX® et Crestron®.

QSC a développé un système révolutionnaire de transport du signal qui emploie la technologie CobraNet™ pour faire passer plusieurs canaux audio par des câbles et interfaces Ethernet standard. Ce réseau peut remplacer des centaines de câbles audio, réduisant ainsi spectaculairement le temps d'installation, les efforts et les coûts de câble tout en améliorant la souplesse de routage et les performances audio. Cette technologie, intégrée à nos produits RAVE et BASIS, est le système de transport audio idéal pour les stades, théâtres et centres de diffusion qui doivent convoyer plusieurs canaux sur de longues distances sans bruits ni parasites.

Logiciel Venue Manager

• Snapshots (configurations instantanées) : rappel de blocs de configuration et/ou de réglages de paramètres
• Mélangeur matériel : toute taille jusqu'à 24x24 Automelangeurs : partage du gain
• Routeurs : toute taille jusqu'à 24x24
• Commandes de gain : jusqu'à 24 canaux
• Correcteurs graphiques
• Filtres : passe-haut/passe-bas/passe-tout. Plateau, plateau paramétrique, Butterworth, Bessel-Thomson et Linkwitz-Riley passe-haut et passe-bas
• Crossovers : Linkwitz-Riley, Butterworth, Bessel-Thomson (en phase, symétrique, 2/3/4 voies polyvalent réglable)
• Processeurs de dynamique : compresseurs, limiteurs de crête, contrôleurs automatiques de gain (AGC), gates, duckers (jusqu'à 8 canaux, durées de fondu (fade-in/out) jusqu'à 60 s, mixage prioritaire)
• Générateurs de tonalité : bruit rose/blanc, onde sinusoidale
• Retards

Macros : blocs personnalisables définissables par l'utilisateur

Les processeurs BASIS réunissant la gestion des amplificateurs et des enceintes, un DSP paramétrable et le transport audio numérique CobraNet (sauf le BASIS 722az) dans un rack compact 1U. Les processeurs BASIS peuvent être globalement considérés comme l'association d'une unité RAVE à une unité DSP 322ua.

La limitation automatique de puissance (Automatic Power Limiting*) est une des fonctions les plus performantes des produits BASIS. Cette technologie établit une boucle de réinjection entre les enceintes et les amplis QSC, évalue la réponse thermique du haut-parleur par rapport à la véritable puissance qui lui est fournie et utilise cette information pour limiter dynamiquement

La puissance autorisée à atteindre le haut-parleur. La limitation de puissance n'a pas d'effet sur le son tant que la limite thermique désignée n'est pas dépassée, après quoi la puissance envoyée au haut-parleur est réduite à un niveau sûr. Cela maximise les performances de chaque haut-parleur sans sortir de sa plage de fonctionnement sûr.

Les précédents systèmes DSP paramétrables ont souvent souffert du problème de latence variable pour le signal devant se propager au travers de différents parcours de traitement. QSC a résolu ce problème en autorisant dans son sous-système DSP une courte latence de traitement fixe quel que soit le trajet du signal.

Les processeurs BASIS se connectent directement au port de données DataPort des amplificateurs QSC adéquats, apportant le contrôle et le monitoring en réseau des fonctions de l'amplificateur. Tous les modèles intégrant les fonctions DSP évoquées dans le logiciel Venue Manager.

En plus de leurs fonctions de transport audio numérique, les modèles RAVE 520uz, 522aa et 522ua intégrant les fonctions DSP contrôlées par le logiciel Venue Manager.

DSP 322UA

Le DSP 322ua fonctionne sous QsControl.net mais sans les possibilités de transport audio numérique de CobraNet. Il intègre les fonctions DSP contrôlées par le logiciel Venue Manager.

Tous les appareils BASIS, RAVE et DSP fonctionnent avec le même logiciel Venue Manager. Les unités diffèrent par les entrées et sorties qu'elles offrent.

Entrées Sorties

Modèle	Analogiques1	Numériques2	CobraNet3	DSP	Analogiques1	DataPort4	CobraNet3	E/S moniteur5
BASIS 722az	8 niv. ligne	-	-	24x24	-	4 (8 canaux)	-	OUI
BASIS 902zz	-	-	24 sur 32	24x24	-	4 (8 canaux)	32	OUI
BASIS 904zz	-	-	24 sur 32	24x24	-	8 (16 canaux)	32	OUI
BASIS 914lz	4 XLR niv. ligne	-	16 sur 32	24x24	-	8 (16 canaux)	32	-
BASIS 922az	8 niv. ligne		16 sur 32	24x24	-	4 (8 canaux)	32	OUI
BASIS 922dz	-	25 pin AES/EBU (8 canaux)	16 sur 32	24x24	-	4 (8 canaux)	32	OUI
BASIS 922uz	8 universelles micro/ligne	-	16 sur 32	24x24	-	4 (8 canaux)	32	OUI
DSP 322ua	8 universelles micro/ligne	-	-	24x24	8 niv. ligne	-	-	-
RAVE 520uz	8 universelles micro/ligne	-	16 sur 32	24x24	-	-	32	-
RAVE 522aa	8 niv. ligne	-	16 sur 32	24x24	8 niv. ligne	-	32	-
RAVE 522ua	8 universelles micro/ligne	-	16 sur 32	24x24	8 niv. ligne	-	32	-

1 Niveau ligne analogique et micro/ligne universel via barrettes de connexion détachables 3 broches «type phoenix» (type euro). Les entrées XLR sont des prises mixtes symétriques XLR/jack 3 points (TRS) (Broche 1/pointe : point chaud, Broche 2/bague : point froid, Broche 3/manchon : blindage) 2 DB-25 à 25 broches style AES/EBU symétrisée électriquement, 48 kHz de fréquence d'échantillonnage 3 Connecteur RJ45 4 Connecteur HD-15 Dataport 5 Barrette de connexion détachable à 5 broches «type phoenix» (type euro)

Caractéristiques sujettes à modification sans préavis.
