| Intitulé | Description |
|---|---|
| Type de produit | Enceinte amplifiée 10 pouces |
| Caractéristiques techniques principales | Amplification de classe D, réponse en fréquence de 56 Hz à 20 kHz |
| Alimentation électrique | 100-240 V AC, 50/60 Hz |
| Dimensions approximatives | Dimensions : 610 x 380 x 360 mm |
| Poids | Poids : 13.5 kg |
| Compatibilités | Compatible avec les systèmes de sonorisation, les tables de mixage et les instruments |
| Puissance | 2000 Watts (pic), 1000 Watts (continu) |
| Fonctions principales | Entrées XLR/TRS, sortie XLR pour le chaînage, égaliseur intégré |
| Entretien et nettoyage | Nettoyer avec un chiffon doux, éviter les produits chimiques agressifs |
| Pièces détachées et réparabilité | Disponibilité de pièces de rechange via le service après-vente QSC |
| Sécurité | Protection contre les surcharges et les courts-circuits, conforme aux normes CE |
| Informations générales utiles | Idéale pour les concerts, les événements en plein air, et les installations fixes |
FOIRE AUX QUESTIONS - K10 QSC AUDIO
Questions des utilisateurs sur K10 QSC AUDIO
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Enceinte active au format PDF gratuitement ! Retrouvez votre notice K10 - QSC AUDIO et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil K10 de la marque QSC AUDIO.
MODE D'EMPLOI K10 QSC AUDIO
La gamme K de QSC est tout simplement le nouveau standard des enceintes amplifiées légères. Pour commencer, chacun des quatre modèles dispose d'un tout nouveau module de puissance classe D QSC de 1000 watts. Rompant avec les habitudes des enceintes traditionnelles, chaque modèle est équipé du même haut-parleur HF de 44mm^* et du même type de woofer de haute qualité pour des performances sans égales, quelle que soit la taille de l'enceinte. Un traitement complet par DSP est employé, procurant des niveaux de clarté sonore et de puissance totale sans rapport avec la taille et le poids du système. Des matériaux de toute première qualité, des processus de construction de pointe et de multiples options de montage et de suspension autorisent un large éventail d'applications "live" ou en installation.
Multiples entrées
Les entrées Combos XLR et jack 6,35 mm acceptent un signal de niveau micro/ligne tandis qu'un jeu d'entrées phono RCA permet de connecter en plus des lecteurs MP3 portables, lecteurs de CD et mélangeurs niveau ligne. Trois sources audio peuvent être mixées en interne et additionnées à destination d'une sortie symétrique pour "chainer" plusieurs unités. Des sorties directes séparées sont également prévues sur chaque canal pour encore plus de souplesse de sortie.
Préréglages en fonction des applications
Des commutateurs procurent des préréglages d'égalisation. Le commutateur HF peut être réglé sur VOCAL BOOST (renfort vocal) pour une présence accrue dans la zone critique des mediums ou sur FLAT (neutre) pour une reproduction fidèle du signal entrant. Le commutateur LF peut être réglé sur NORM (normal), DEEP pour une descente accrue dans les basses ou EXT SUB pour l'emploi avec un caisson de basses externe. Le commutateur LED de la face arrière peut être réglé sur POWER, auquel cas la diode montée en face avant s'allume quand l'unité est sous tension, sur OFF pour les applications dans lesquelles il n'est pas souhaitable qu'elle s'allume ou sur LIMIT pour signaler à l'opérateur du système que le circuit limiteur de crête est entré en service durant le fonctionnement.
Construction robuste
Les modèles 2 voies sont de robustes enceintes ABS d'aspect professionnel adaptées à toute application. L'ABS est un matériau beaucoup plus solide que les traditionnels plastiques et offre une clarté sonore supérieure due à sa rigidité interne. Le KSub est un modèle passe-bande à double HP de 30 cm, en bouleau haut de gamme, avec des roulettes de haute qualité à faible bruit. Les poignées ergonomiques en aluminium et une grille en acier très protectrice complètent l'ensemble pour la capacité de transport et la durabilité à long terme.
Des options de montage polyvalentes
La gamme K dispose d'un système Tilt-Direct™ de montage sur pied. Une simple rotation de la molette incline l'enceinte de 7,5 degrés vers le bas, permettant de maintenir l'énergie acoustique sur le public et non sur les surfaces réfléchissantes dans les cas où une couverture maximale est désirée depuis une enceinte placée haut. Des points d'accrochage M10 intégrés permettent la suspension à l'aide d'un kit M10 pour gamme K (vendu séparément) ou d'un étrier (vendu séparément). Le KSub dispose d'une embase filtre acceptant un pied d'enceinte filtre (inclus) sans vaciller.
Télécommande du gain
Un potentiomètre (non fourni) branché au connecteur Euroblock intégré permet de commander le gain à distance. Dans une installation, plusieurs enceintes K peuvent être "chainées" pour un contrôle total du gain depuis un seul potentiomètre. Le mode automatique de veille entre en service après 5 minutes d'activité.
Dsp complet
La DMT (Directivity Matched Transition) donne une couverture BF et HF cohérente sur la totalité de la zone d'écoute, éliminant les zones de fréquences artificiellement "mortes" ou "exagérées". L'Intrinsic Correction™, mise en œuvre pour la première fois dans nos produits line-array de haut de gamme, synthétise 65-75 mesures spatiales dans des filtres à réponse impulsionnelle infinie (RII) et finie (RIF) qui régissent la réponse temporelle, en fréquence et en amplitude en vue d'une réponse d'une neutralité maximale. Le résultat est une enceinte qui se compte bien sur la totalité du champ sonore. - DEEP™ et la limitation d'excursion permettent une réponse étendue dans les basses fréquences en gérant activement les transitoires de basse fréquence sans dégrader le signal. - La protection GuardRail™, introduite pour la première fois dans nos amplificateurs de la gamme GX, protège à la fois le module amplificateur et votre prestation d'un échage à la fois peu naturel et destructeur.

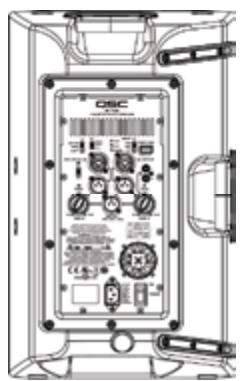

K10

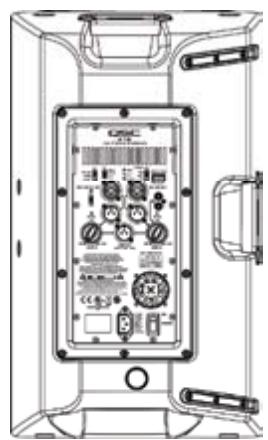

K12

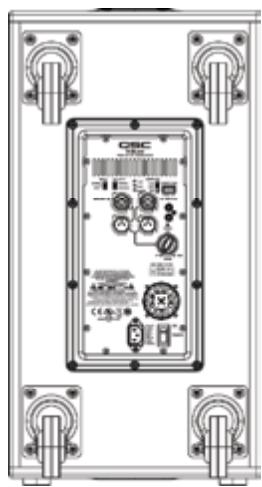

KSub
| Amplificateur de puissance | 1000 W classe D | 1000 W classe D | 1000 W classe D | 1000 W classe D |
| Transducteurs | BF 20 cm, HF 44 mm | BF 25 cm, HF 44 mm | BF 30 cm, HF 44 mm | Double 30 cm (passe-bande) |
| Diagramme de couverture | 105° conique | 90° conique | 75° conique | - |
| Réponse en fréquence | 61 Hz - 20 kHz | 56 Hz - 20 kHz | 48 Hz - 20 kHz | 44 Hz - 100 Hz(avec filtre passer-haut) |
| SPL max. | 127 dB | 129 dB | 131 dB | 130 dB |
| Tension de fonctionnement | CA 85 - 275 V, 50 - 60 Hz | CA 85 - 275 V, 50 - 60 Hz | CA 85 - 275 V, 50 - 60 Hz | CA 85 - 275 V, 50 - 60 Hz |
| Accessoires fournis | - | - | - | Mât d'enceinte filtré |
| Dimensions de l'unité(H x L x P) | 450 mm x 280 mm x 269 mm | 519 mm x 320 mm x 300 mm | 603 mm x 356 mm x 356 mm | 665 mm x 356 mm x 714 mm(avec roulettes) |
| Dimensions du carton(H x L x P) | 508 mm x 381 mm x 375 mm | 584 mm x 413 mm x 432 mm | 660 mm x 470 mm x 470 mm | 711 mm x 533 mm x 826 mm |
| Poids (net) | 12,2 kg | 14,5 kg | 18,6 kg | 33,6 kg |
| Poids (brut) | 14,6 kg | 18,1 kg | 22,7 kg | 40 kg |
| Accessoires disponibles | Housse K8 • Étrier K8Kit M10 gamme K | Housse K10 • Étrier K10Kit M10 gamme K | Housse K12 • Étrier K12Kit M10 gamme K | Housse KSub |
Caractéristiques sujettes à modification sans préavis.
Pensez à recycler
© 2009 QSC Audio Products, LLC. QSC et le logo QSC sont des marques déposées de QSC Audio Products Inc. auprès de l'U.S. Patent and Trademark Office et dans d'autres pays. Tilt-Direct, DMT, Intrinsic Correction, DEEP et GuardRail sont des marques commerciales de QSC Audio Products, LLC. Toutes les autres marques commerciales sont les propriétés de leurs détenteurs respectifs. Des brevets peuvent s'appliquer ou être en cours.
qscaudio. com
