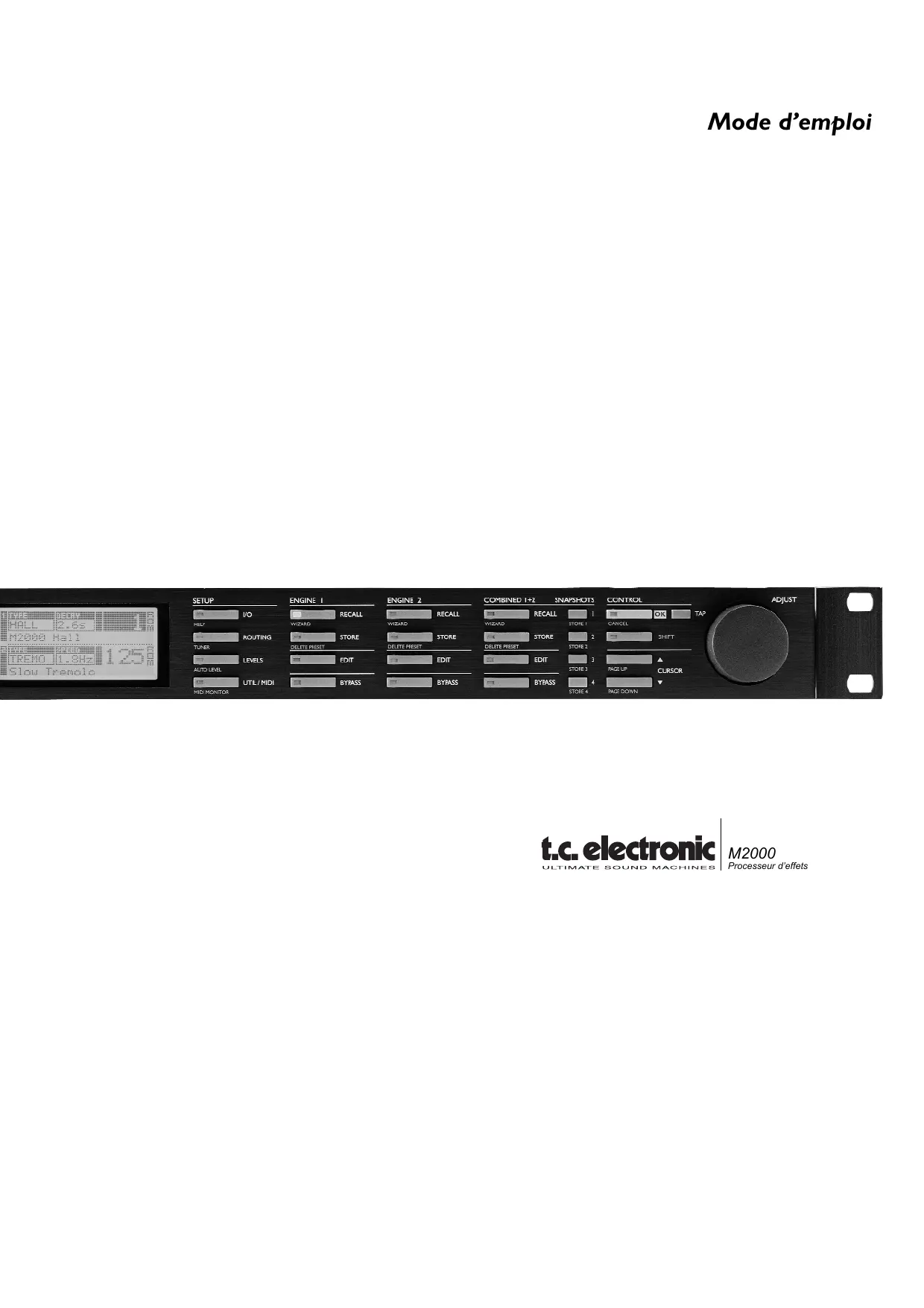

MODE D'EMPLOI M2000 TC ELECTRONIC

BIENVENUE Note à l'attention du lecteur, fonction d'aide 5

FACE AVANT Touches, témoins LED et détail des autres fonctions 6

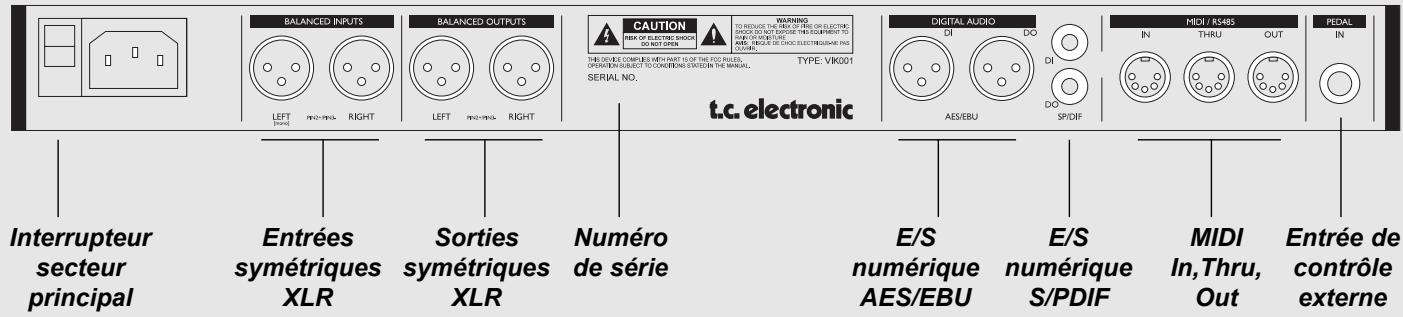

FACE ARRIÈRE Entrées, sorties 8

TRAJET DU SIGNAL 9

CHARGEMENT Snapshots, chargement de Presets, Presets d'usine/utilisateur, carte mémoire 10

ENREGISTREMENT Sauvegarde d'un nouveau Preset, sauvegarde clavier, sauvegarde combinée 12

AIDE CONTEXTUELLE 13

MENU I/O : Entrées/Sorties, sélecteur d'entrée, fréquence d'échantillonnage, mixage, format de sortie 14

MENU LEVELS Plages, automation des niveaux 15

AFFECTATION : Série, parallèle, entrée double, mono, stéréo, fonction Preset Glide, exemple de connexions 16

UTIL/MIDI Affichage, fondu entre Presets, E/S MIDI, Mapping, sécurité, protection, sauvegarde, pédale 18

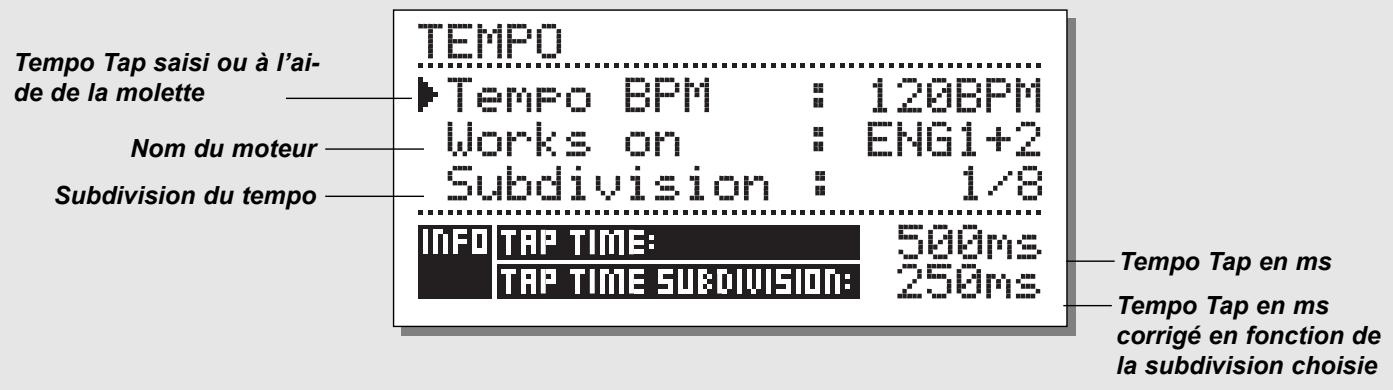

MENU TEMPO : Touche Tap, BPM, subdivisions du Tempo 20

CONTRÔLE MIDI 21

ACCORDEUR 21

Édition combinée, niveau de sortie 22

MORPHING DYNAMIQUE 23

PROGRAMMES : Réverb, Chorus, Flanger, Retard, Phaser, Transposition, EQ, Trémolo, Stéréo, Dynamique 24

MENU RESET Menu Reset, menu User Data 30

CARACTÉRISTIQUES TECHNIQUES 31

ASSISTANCE TECHNIQUE Aide 32

TABLEAU D'IMPLÉMENTATION MIDI 33

AUTO TEST 34

GLOSSaire 35

LISTE DES PRÉSÉLECTIONS 36

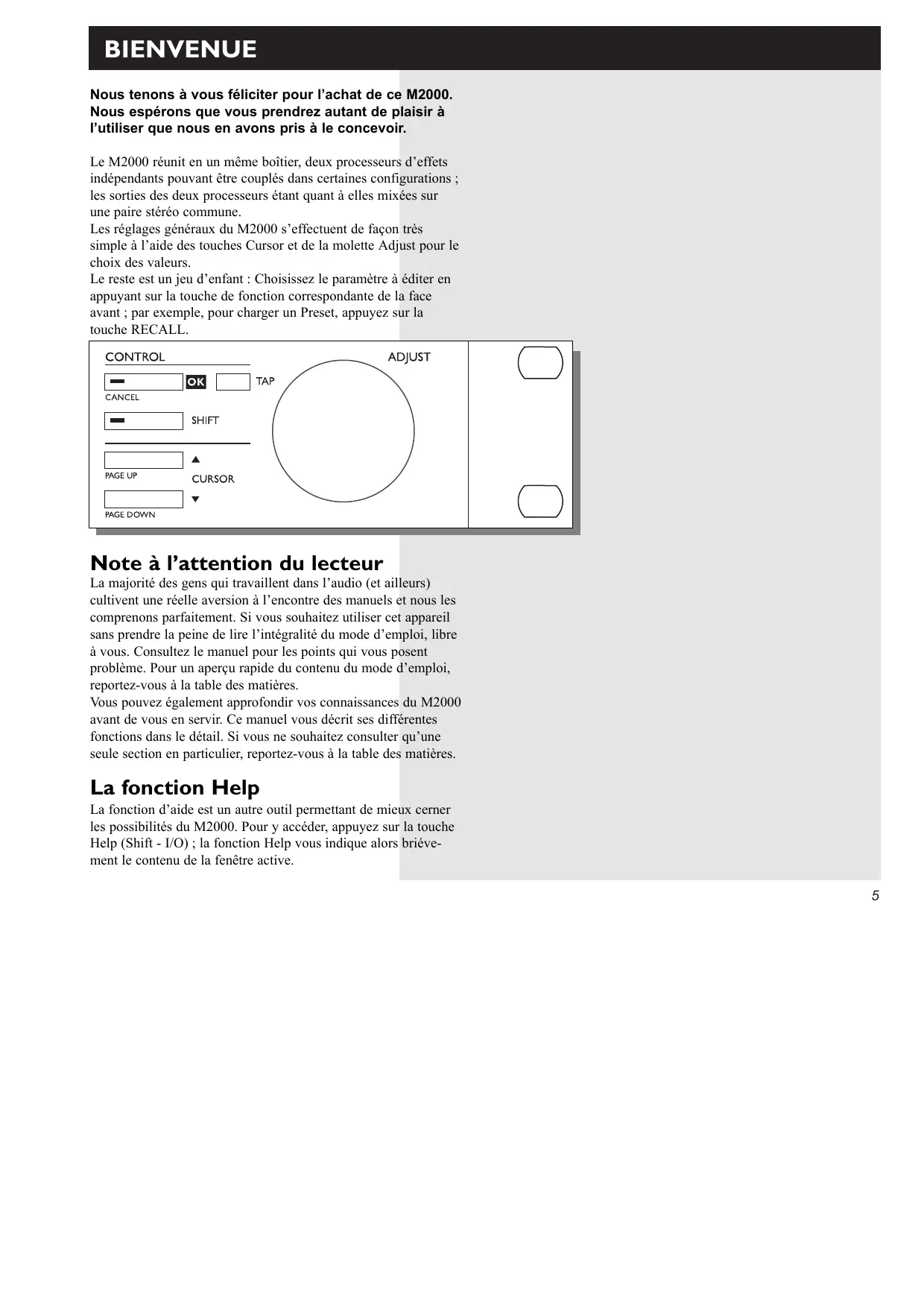

Bienvenue

Nous tenons à vous féliciter pour l'achat de ce M2000. Nous espérons que vous prendrez autant de plaisir à l'utiliser que nous en avons pris à le concevoir.

Le M2000 réunit en un même boîtier deux processeurs d'effets indépendants pouvant être couplés dans certaines configurations ; les sorties des deux processeurs étant quant à elles mixées sur une paire stéréo commune.

Les réglages généraux du M2000 s'effectuent de façon très simple à l'aide des touches Cursor et de la molette Adjust pour le choix des valeurs.

Le reste est un jeu d'enfant : choisissez le paramètre à opérer en appuyant sur la touche de fonction correspondante de la face avant ; par exemple, pour charger un Preset, appuyez sur la touche RECALL.

Note à l'attention du lecteur

La majorité des gens qui travaillent dans l'audio (et ailleurs) cultivent une réelle aversion à l'encontre des manuels et nous les comprenons parfaitement. Si vous souhaitez utiliser cet appareil sans prendre la peine de lire l'intégralité du mode d'emploi, libre à vous. Consultez le manuel pour les points qui vous posent problème. Pour un aperçu rapide du contenu du mode d'emploi

Vous pouvez également approfondir vos connaissances du M2000 avant de vous en servir. Ce manuel vous décrit ses différentes fonctions en détail. Si vous ne souhaitez consulter qu'une seule section en particulier

La fonction Help

La fonction d'aide est un autre outil permettant de cerner les possibilités du M2000. Pour y accéder, appuyez sur la touche Help (Shift - I/O) ; la fonction Help vous indique alors brièvement le contenu de la fenêtre active.

t.c. electronic

M2000 STUDIO EFFECTS PROCESSOR

OVERLOAD

48000Hz

44100Hz

-12

32000Hz

-18

MIDIN

-24

CARD

-40

TEMPO

MORPHING

SETUP

I/O

ROUTING

LEVELS

UTIL/MIDI

Alimentation + carte mémoire

Touche d'alimentation. Touche de type "Easy touch". Maintenez cette touche enfoncée pendant plus d'une seconde pour mettre l'appareil hors tension.

Carte mémoire PC-CARD. Copie des Presets vers ou depuis la carte mémoire.

Tempo + témoins

Afficheurs de niveau

Plage de -40 dB à 0 dB

Surcharge

Signale la présence d'une surcharge.

Échantillonnage

48000 Hz

44100 Hz

32000 Hz

Entree MIDI

Témoin d'entrée MIDI.

Carte

Indique si la carte insérée est compatible.

Tempo

Témoin de battements par minute.

Morphing

Indique un morphing entre les deux moteurs.

Section de configuration

I/O

Entree/Sortie.

Fréquence d'échantillonnage.

Sélection numérique/analogique.

Dithering.

Routing

Affectation interne du signal sur les deux moteurs.

Levels

Niveau des entrées/sorties analogiques.

Niveau de l'entrée numérique.

Util/Midi

Angle de vue (contraste).

Accès sécurisé.

Gestion des Presets.

Entrée commande au pied.

MIDI.

Fonctions secondaires

Tuner (réglage de hauteur de note).

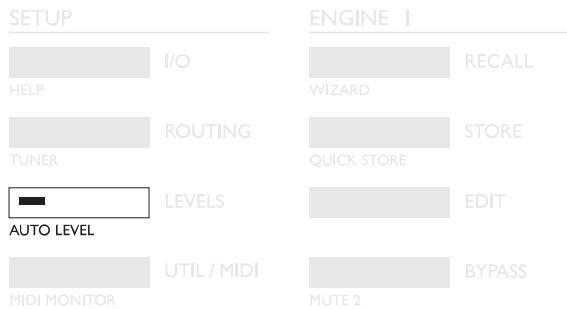

Auto level (réglage instantané des niveaux d'entrée).

Midi monitor (Contrôle de tous les canaux MIDI).

ENGINE I

ENGINE 2

COMBINED 1 + 2

SNAPSHOTS

CONTROL

Chargement des presets sélectionnés.

Store

Enregistrement et attribution du nom des Presets.

Éditer

Édition moteur 1 ou 2.

Bypass individuel des deux moteurs.

Fonctions secondaires

Recherche multicritères.

Choix du Preset le plus approprié.

Effacement de Presets.

Méthode rapide d'effacement de Presets.

Combinaison 1+2

Chargement des presets combinés.

Store

Enregistrement et attribution du nom des Presets combinés.

Éditer

Niveau de mixage entre les deux moteurs.

Morphing dynamique.

Bypass de tout l'appareil.

Snapshots 1-4

Sauvegarde/chargement des Presets combinés.

Fonctions secondaires

Recherche multicritères.

Effacement des presets.

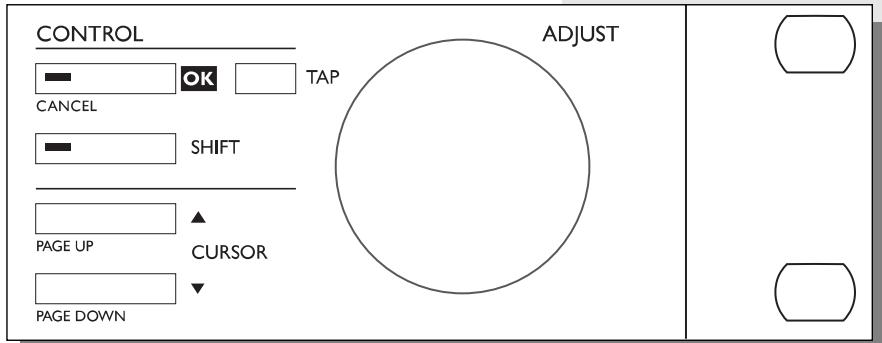

Section de commande

Validation des commandes.

Shift

Accès aux fonctions secondaires.

Touches curseur

Choix des paramètres.

Molette adjust

Valeurs des paramètres et des numéros de Preset.

Fonctions secondaires

Annulation.

Touches Page up / Page down (page précédente / page suivante).

Notes :

Pour répondre aux normes internationales, vous disposez d'un interrupteur secteur sur la face arrière. Cet interrupteur vient suppléer celui de la face avant en cas de problème. Laissez-le sur ON et utilisez la touche Power de la face avant pour mettre l'appareil sous tension ou hors tension.

Veillez à utiliser l'entrée de gauche si vous n'utilisez qu'une seule entrée.

La broche 2 correspond au point chaud sur tous les connecteurs XLR (normes AES).

Si vous souhaitez connecter le M2000 à un appareil asymétrique, reliez entre elles les broches 1 et 3 à l'autre extrémité du câble.

Les deux broches libres des connecteurs MIDI sont réservées à la connexion d'une interface RS485 en option. Par conséquent, si vous connectez le M2000 à un appareil utilisant ces broches, assurez-vous que le câble soit de type MIDI standard à 3 brins et non de type MIDIPLUS à 5 brins.

Si vous utilisez une commande au pied, assurez-vous qu'elle est bien du type poussoir.

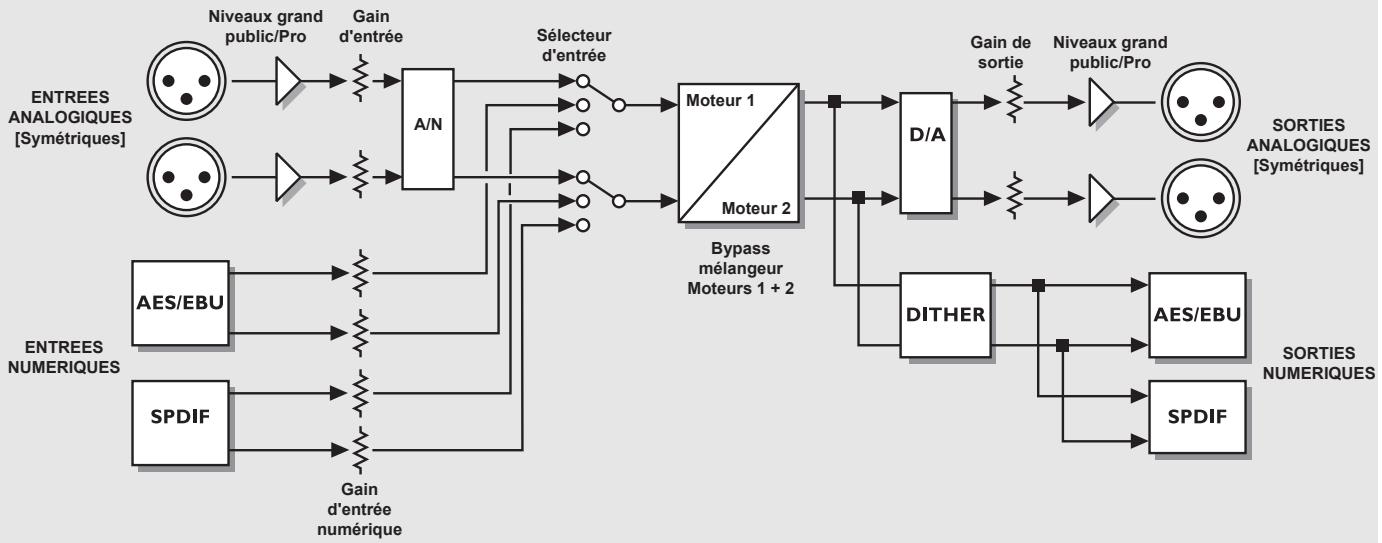

Notes relatives au trajet du signal :

Comme l'indique le synoptique, les signaux sont en permanence affectés à toutes les sorties.

Le circuit de gain d'entrée vous permet de rehauser le gain du signal. Cette fonction s'avère particulièrement utile pour les signaux en provenance d'un DAT dont le niveau est inférieur à 0 dB.

Menu Recall

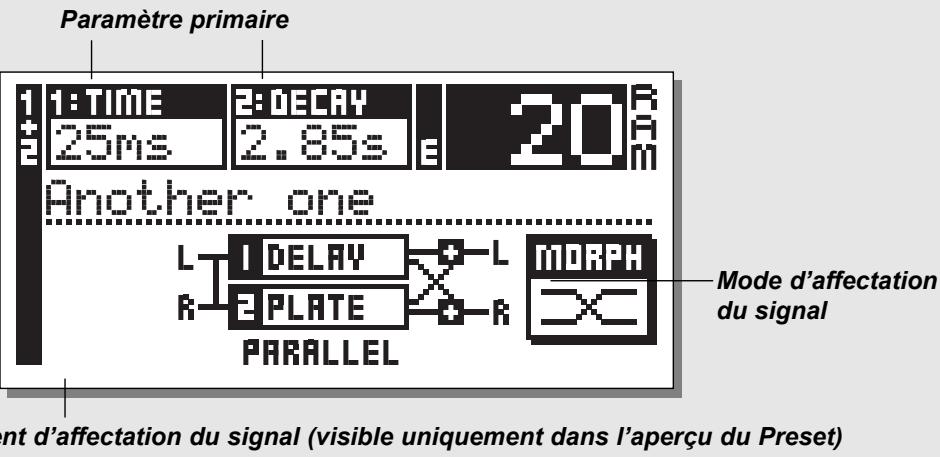

Le menu Recall correspond à la page d'accueil du M2000. Par conséquent, lorsque vous quittez un menu, vous êtes automatiquement ramené à ce menu-ci.

Le menu Recall est partagé en deux parties, pour pouvoir afficher simultanément les Presets des deux moteurs de traitement. Le moteur 1 est toujours placé dans la moitié supérieure de l'écran et le moteur deux dans la partie inférieure.

Pour ne disposer que d'un seul effet, utilisez un seul moteur et appliquez un Bypass sur le second.

Menu Recall, Menu Combined Recall

Chargement d'un preset

Pour charger un Preset, sélectionnez simplement le Preset en question à l'aide de la molette ADJUST et appuyez sur OK pour procéder à l'opération de chargement.

Vous pouvez également charger un Preset à l'aide de la fonction Wizard décrite plus loin dans ce chapitre (Voir "Recherche multicritères"). Le numéro du Preset et la touche OK se mettent à clignoter, vous indiquant que le Preset affiché n'est pas encore chargé. Utilisez les touches Cursor (ou les autres touches Recall) pour passer sur l'autre moteur.

Fonction Combined Recall

Cette fonction du M2000 vous permet de charger une programmation combinée pour les 2 moteurs.

Un Preset combiné est en fait constitué de deux Presets et des informations relatives à l'affectation du signal. Exemple :

Lorsque vous chargez le Preset combiné n°30, un effet de Chorus est chargé sur le moteur 1, une réverbération sur le moteur 2 et le signal est affecté en série (voir « Affectation du signal »).

Appuyez sur la touche Combined Recall, sélectionnez le preset avec la molette Adjust et appuyez sur OK.

Le numéro du Preset et la touche OK clignotent pour vous indiquer que le Preset affiché n'a pas encore été chargé.

Un Preset combiné se compose de deux Presets classiques, si bien que lorsque vous revenez au menu Recall de départ (page d'accueil), le M2000 affiche les noms des 2 Presets composant le Preset combiné. Le témoin d'édition est affiché si les Presets en question ont subi des modifications.

Présentations utilisateur

Banques de programmes

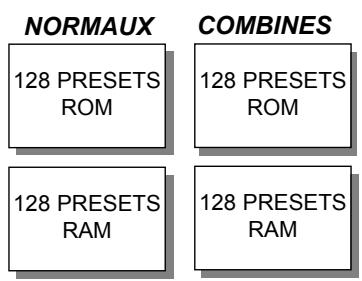

Le M2000 dispose de quatre banques différentes, contenant chacune 128 Presets.

Banque ROM de presets classiques

Cette banque comprend 128 Presets d'usine classiques, disponibles sur les moteurs 1 et 2.

Banque ROM de presets combinés :

La banque des Presets combinés regroupe 128 Presets d'usine,

disponibles pour des chargements combinés.

Banque RAM de presets classiques

Cette banque vous permet d'enregistrer jusqu'à 128 Presets.

Banque RAM de presets combinés :

Cette banque vous permet d'enregistrer jusqu'à 128 Presets utilisateur combinés (voir section "Presets combinés").

Les 2 banques de Presets en mémoire RAM se trouvent à la suite des banques en mémoire ROM ; c'est-à-dire que vous devez faire défiler les 128 Presets ROM pour accéder à la mémoire RAM.

Pour un accès direct à la RAM, appuyez sur Shift et tournez la molette Adjust d'un cran vers la droite.

Snapshots

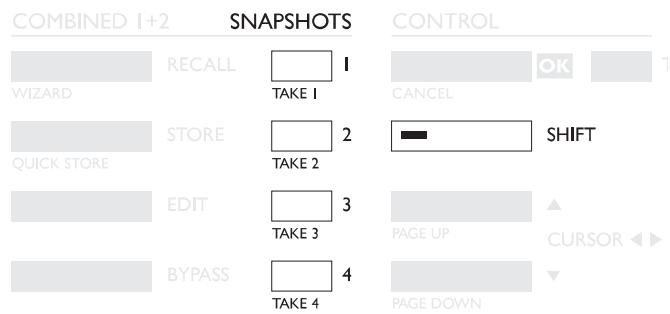

Les Snapshots sont des raccourcis pour le chargement des Presets. Enregistrez vos Presets favoris sous ces touches ou utilisez-les pour faire des comparaisons.

À l'instar d'un Preset combiné, un Snapshot est composé de deux Presets et des informations d'affectation du signal.

Les Snapshots vous permettent de choisir entre différentes configurations à l'aide d'une seule touche.

Sauvegarde d'un snapshot :

Pour sauvegarder un Snapshot après avoir configuré votre

Sur le M2000, appuyez sur Shift et sur l'une des touches de Snapshot.

Chargement d'un snapshot :

Le M2000 vous permet de charger les Snapshots très facilement, en appuyant simplement sur la touche du Snapshot à charger. Une fois cette procédure effectuée, la configuration du M2000 est totalement modifiée.

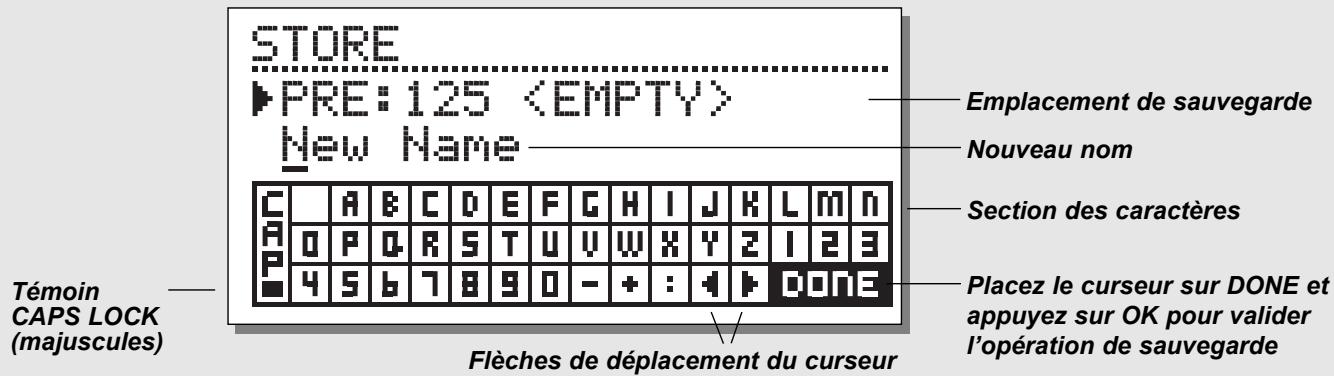

Sauvegarde d'un nouveau preset utilisateur

• Appuyez sur la touche STORE (moteur 1, moteur 2 ou combinée).
• Sélectionnez un emplacement pour votre nouveau preset [Plage : 1 à 128]
• Placez le curseur sur la ligne d'attribution du nom et saisissez le nouveau nom [molette ADJUST et OK pour confirmer].
• Sélectionnez DONE et appuyez sur OK pour valider l'opération de sauvegarde.

Enregistrement sous le nom actuel :

Si vous souhaitez enregistrer le Preset sous le même nom, sélectionnez un emplacement de la mémoire RAM à l'aide de la molette Adjust et appuyez sur la touche OK (elle clignote tant que l'emplacement n'a pas été sélectionné). Le message "STORED" s'affiche à l'écran, vous êtes ensuite ramené à la page d'accueil.

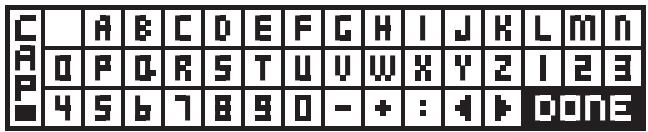

Section de caractères

Lorsque vous modifiez le nom du Preset à enregistrer, appuyez sur la touche Page Down. Vous pouvez à présent saisir le nom du Preset à l'aide du clavier alphanumérique. Sélectionnez les lettres à l'aide de la molette ADJUST et validez par OK.

Pour passer en majuscules, sélectionnez CAP et validez par OK. Une fois le nom saisi, sélectionnez DONE et appuyez sur OK pour valider la procédure d'enregistrement.

Enregistrement combiné

La procédure de sauvegarde Combined Store fonctionne de la même manière que la procédure de sauvegarde des Presets classiques.

Note : La sauvegarde d'un Preset combiné comprend la sauvegarde du système d'affectation des moteurs.

Utilisation d'une carte mémoire

Lorsque vous insérez une carte mémoire, vous pouvez accéder à toutes les données de cette carte mémoire. Le M2000 détecte automatiquement la présence de la carte et vous donne accès aux fonctions Store, Recall et Snapshot. Le M2000 utilise la carte mémoire comme une banque de mémoire RAM classique.

Lorsque la carte est retirée, le M2000 repasse automatiquement sur la mémoire RAM interne.

Le M2000 repère immédiatement si le format de la carte mémoire est compatible.

Types de cartes

Les cartes compatibles sont les cartes PC-Cards de type 1 SRAM d'une capacité de 64 Ko.

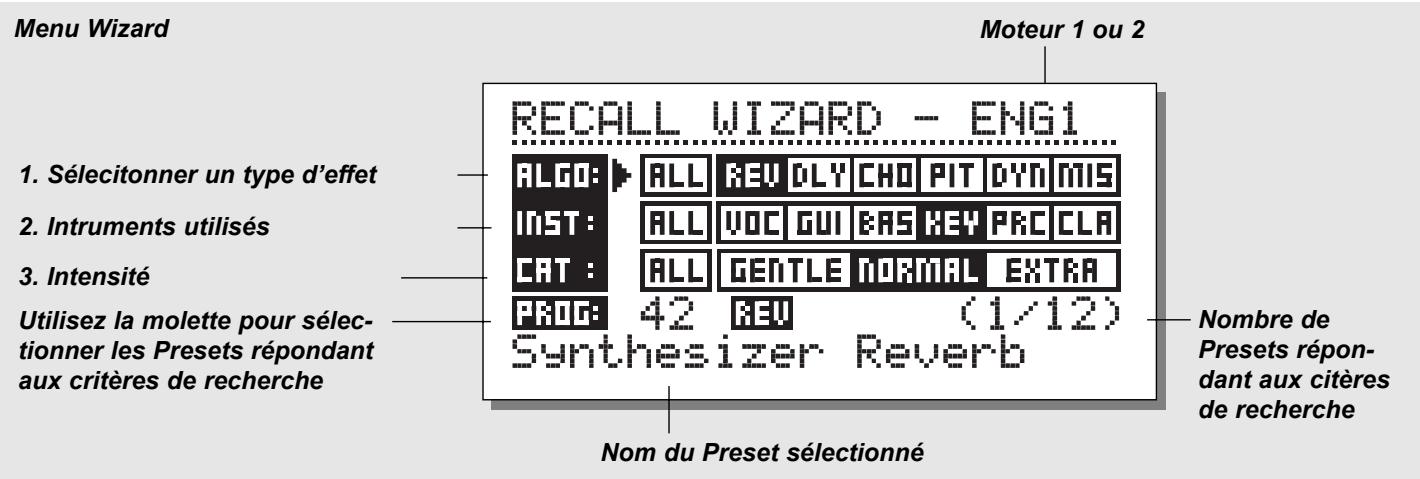

La ("Wizard") est un outil vous permettant de trouver le Preset d'usine correspondant le mieux au type de signal à traiter.

La fonction de est particulièrement facile d'accès et d'utilisation.

Faites des tests pour voir quels préréglages vous sont conseillés par nos développeurs.

Appuyez sur SHIFT et WIZARD pour accéder à l'assistant de recherche.

éder à cette fonction.

Utilisez les curseurs pour sélectionner les différents filtres et la molette Adjust pour sélectionner les paramètres de ces filtres.

Réglez les trois différentes catégories et essayez les Presets conseillés. Le nom du Preset proposé apparaît à l'écran.

Faites défiler les Presets à l'aide de la molette Adjust et appuyez sur OK pour charger le Preset.

Cette fonction est particulièrement polyvalente. Utilisez-la, par exemple, pour rechercher les Presets les plus adaptés à la réverbération des sons de batterie.

Types d'algorithmes

Réverbération

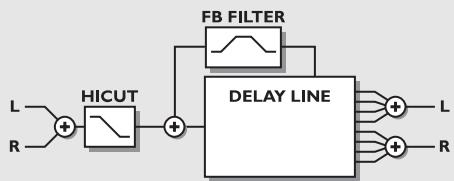

Retard

Chorus (y compris le Flanging et le Phasing)

Modulation de la hauteur de note

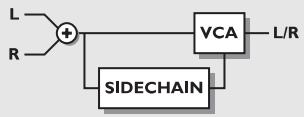

Dynamiques (compresseur/limiteur/expanseur/déseusseur)

Par défaut

Instruments

Voix

Guitares

Basse

Claviers

Percussions

Instruments classiques (violons, flûtes, etc.)

Category

Leger

Normal

Extra

Appuyez sur la touche I/O pour configurer les différents paramètres d'entrée/sortie. Utilisez les touches Cursor pour déplacer le curseur et actionnez la molette ADJUST pour régler les valeurs.

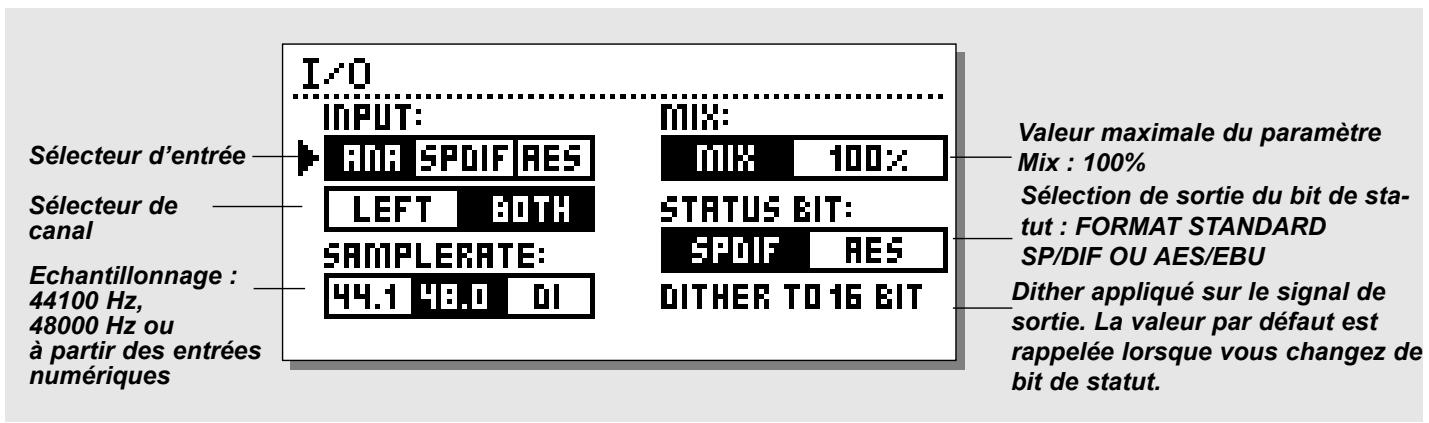

E/S - I/O

Appuyez sur la touche I/O pour configurer les paramètres d'E/S. Déplacez-vous à l'aide des touches Cursor et modifiez les valeurs à l'aide de la molette ADJUST.

Entrée - Input

Sélectionnez l'entrée analogique ou numérique.

Sélectionnez le canal d'entrée Left ou Both. Si vous sélectionnez

Si vous sélectionnez Left, un Mute est appliqué sur le canal droit. Pour utiliser les deux entrées, sélectionnez Both.

Échantillonnage - Sample rate

Sélectionnez la vitesse de l'horloge 44,1 kHz / 48 kHz / Entrée num. Lorsque vous sélectionnez l'horloge de l'entrée numérique, celle-ci est indiquée par les témoins LED à gauche de l'écran. Si le M2000 ne parvient pas à se synchroniser, les 3 LED clignotent.

Mixage

Le paramètre Mix est un paramètre global. Si vous le réglez à “100%”, aucun signal direct ne traverse le M2000. Avec ce réglage, les touches de Bypass fonctionnent comme des touches de Mute.

Lorsque le paramètre est réglé sur "Mix", vous pouvez définir une valeur particulière.

Bit de statut - Status Bit

Ce sélecteur vous permet de modifier les bits de statut du canal de sortie numérique : format grand public ou format professionnel. Si vous sélectionnez le format AES, le M2000 fait appel au format professionnel AES/EBU en sortie. Avec le format S/PDIF, grand public en sortie.

Par défaut AES/EBU. Toutefois, certains appareils numériques n'acceptent pas le format professionnel. Il vous faut alors sélectionner le format S/PDIF grand public standard.

Exemple : Si vous utilisez un DAT grand public en aval de la sortie numérique et s'il n'accepte pas ce format, utilisez le format S/PDIF.

Note : Les différents formats de bits de statut n'affectent pas la qualité de la sortie audio du M2000.

Dither :

Le M2000 peut appliquer un Dither au signal de sortie de 8 ou 22 bits. Ce Dither est de type HP-TDF (ou passe-haut triangulaire).

La résolution interne du M2000 est de 24 bits. Le Dither ne peut être appliqué que lorsque les sorties numériques sont utilisées (vers un DAT 16 bits par exemple). Évitez d'utiliser un Dither avant la première étape de la production.

Appuyez sur la touche Level pour accéder à ce menu.

Réglez les niveaux au moins de façon à optimiser le fonctionnement des convertisseurs 24 bits A/N du M2000.

Les niveaux peuvent être réglés de façon individuelle ou collective.

Indiquez le niveau à régler à l'aide des touches Cursor, puis choisissez une valeur à l'aide de la molette ADJUST.

Pour un réglage collectif, placez le curseur entre deux barres de niveau.

Notez que le niveau maximal de l'entrée numérique correspond à un gain de +6 dB.

Gain d'entrée et sensibilité

(Grand public / Professionnel)

Gain de sortie et niveau

(Grand public / Professionnel)

Gain d'entrée numérique

LEVELS

Placez le curseur entre les deux canaux pour régler les niveaux simultanément.

Entrées analogiques

Plage Consumer*: -16 dB à +10 dB

Plage Consumer*: -10 dB à +16 dB

Plage Professional* : -16 dB à +6 dB

Niveau d'entrée numérique

Plage de réglage de l'entrée numérique : Off à +6 dB.

Appuyez sur SHIFT et AUTO LEVEL

Affectez le signal source à une entrée du M2000 et appuyez sur la touche Auto Level (Shift-Levels). Le niveau d'entrée est alors réglé automatiquement au niveau optimal. Le M2000 effectue une mesure et règle ensuite le niveau d'entrée à environ 6 dB de la réserve dynamique maximale.

Affectation du signal - Menu Routing

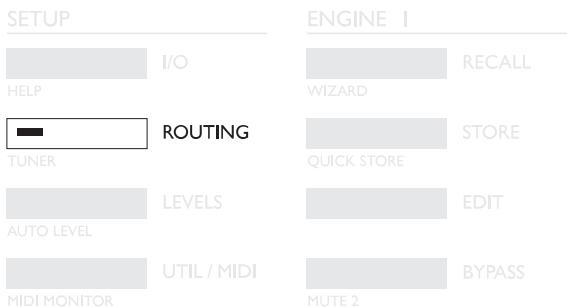

Appuyez sur la touche Routing pour accéder au menu vous permettant de choisir parmi les 6 modes d'affectation. Placez le pointeur face au système d'affectation souhaité à l'aide des touches Cursor et appuyez sur OK. Un message apparaît à l'écran pour vous indiquer que l'affectation a changé.

Série

Système d'affectation stéréo des E/S. Il permet d'obtenir deux effets indépendants pour le même trajet du signal. Exemple : le M2000 reçoit le signal d'un clavier,

applique une réverbération et un chorus avant de l'envoyer à la console.

Parallèle

Système d'affectation stéréo des entrées/sorties. Les effets des 2 moteurs fonctionnent chacun en stéréo, leurs signaux sont ensuite mélangés pour ne for éo en sortie.

mer qu'un seul signal stéréo en sortie. Ce mode permet d'appliquer 2 effets en parallèle sur une même source stéréo. Vous pouvez également configurer le menu I/O Setup sur l'entrée gauche afin d'obtenir 2 effets stéréo indépendants en sortie.

Mode double entrée (Mode Split)

Système d'affectation double mono en entrée et stéréo en sortie. Le signal du canal de gauche est affecté au moteur 1 et

celui du canal de droite au moteur 2. Ce mode vous permet d'obtenir deux effets différents avec des entrées séparées.

Exemple : Connectez le départ Aux 1 de votre console à l'entrée gauche et le départ Aux 2 à l'entrée droite. Vous obtenez 2 effets séparés sur une même sortie stéréo. Équilibrez les effets en réglant le volume sonore de sortie de chaque Preset.

Routing

SERIAL

PARALLEL

DUALINPUT

DUALMONO

STEREO

PRE-GLIDE

Mode double mono (Dual Mono)

Ce mode vous permet de séparer les 2 moteurs du M2000. L'E/S de gauche correspond au moteur 1 et celle de droite au moteur 2. Le mode Dual Mono vous

permet d'utiliser le M2000 comme 2 insertions indépendantes.

Stéréo

En mode stéréo, les 2 moteurs sont couplés et fonctionnent en stéréo. Le Preset du moteur 1 est copié dans le moteur 2 et les pages Edit de l'un et de l'autre pren

prennent les mêmes paramètres. Les 2 diodes des touches Edit s'allument lorsque le mode stéréo est actif. Le trajet audio des canaux gauche et droit reste parfaitement indépendant.

Mode de transition de programme (Preset Glide)

Grâce à ce mode, le M2000 applique une transition douce entre

deux programmes. Exemple : les répétitions du delay se font entendre pendant l'arrivée progressive du Chorus.

Réglez ce temps de transition (Glide).

Dans le menu Utility (voir Util/MIDI).

Note : Vous ne disposez que d'un seul moteur en mode Preset Glide.

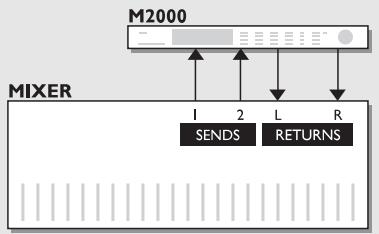

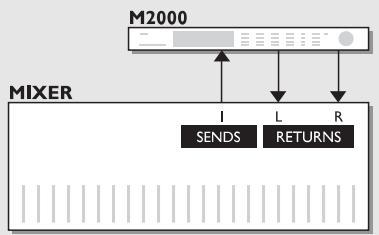

Mode double entrée (Dual Input)

Supposons que le moteur 1 applique une réverbération de type salle et le moteur 2 une réverbération plus courte de type ambiance. Dans cette configuration, vous utilisez 2 départs indépendants de votre console et vous économisez deux retours.

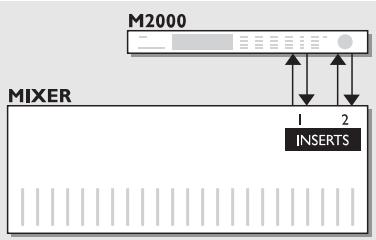

Mode série

On recherche souvent à obtenir une réverbération longue et brillante sur la voix principale, sans sibilantes. Cet effet est aujourd'hui à votre portée. Pour cela, ajoutez simplement un déesseur à votre réverbération en mode série. Dès lors, le déesseur élimine les transitoires sibilantes du signal.

Si vous souhaitez obtenir des parties vocales avec un son vif ou un signal réverbéré légèrement désaccordé, connectez le Pitch Shifter ou le Chorus en série avec la réverbération.

Ce système autorise un grand nombre d'applications, n'hésitez pas à faire des essais.

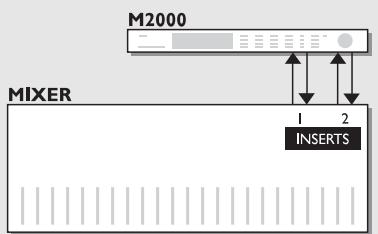

Mode dual mono

Le mode Dual mono vous permet d'utiliser simultanément deux effets mono (correcteurs, compresseurs, dé-esseurs ou autres).

Modestère

En mode stéréo, les deux moteurs sont coupés, les deux canaux audio fonctionnent de façon indépendante. Cela signifie que vous pouvez traiter des signaux en Dolby SurroundTM sans pour autant détruire les informations correspondant à ce type de codage. Utilisez ce mode lorsque vous souhaitez ajouter de la réverbération à votre enregistrement.

UTIL/MIDI ENG.2 COMB

DISPLAY:

VIEWING ANGLE:

Preset G1de:

Glide time : 0.5s

MIDl INPUT:

Channel : 1 2 16

Filter : PROG.ONLY

Prg0Offset: 0 0 -1

PrgBank : Ram Ram Ram

SysEx ID : 75

MIDl OUTPUT:

Channel : 1 2 3

Filter : PROG.ONLY

Prg0Offset: 0 0 0

MIDl PROGRAM MAPPING:

Mapping : off off off

ProgramIN: 25

maps to: 1 2 3

Reset Mar: OK OK OK

SECURITY:

Security Lock: PRESS OK

Your PIN-CODE: 0025

MEMORY PROTECT:

Protect : off

Protect LOLIM:

Protect HILIM:

Snapshots : off

MEMORY BACKUP:

MEM to CARD: PRESS OK

CARD to MEM: PRESS OK

MEM to MIDI: PRESS OK

MIDI to MEM: PRESS OK

PEDAL:

Pedal will do: BYPAS1

Navigation dans le menu

Pour la navigation dans le menu Util/MIDI, utilisez les touches Cursor et modifiez les valeurs à l'aide de la molette Adjust.

Affichage - Display

Angle de vue - Viewing Angle :

Réglage du contraste de l'écran LCD.

Temps de glissement de programme

Détermine la durée du fondu du Preset entrant. Ce paramètre est uniquement disponible si vous sélectionnez le mode d'affectation Preset Glide (voir chapitre "Affectation du signal").

La section MIDI vous permet de visualiser simultanément la configuration MIDI des moteurs 1 et 2 ainsi que la section Combined.

Canal

Déterminez le canal auquel répond le moteur sélectionné. En mode Omni, le moteur répond à tous les canaux ; en mode Off, aucune donnée MIDI n'est reçue.

Filtre

Détermine si la section active du M2000 doit répondre aux messages MIDI de Control Change (CTRL) et de Program Change (PROG) ; si vous réglez le paramètre Filter sur PROG, le M2000 répond uniquement aux messages de Program Change.

Offset

Ce paramètre vous permet d'ajouter ou de soustraire une valeur au Program Change externe ; si le paramètre Program Change correspond au Preset 123 et que le paramètre Offset est réglé sur +1, le paramètre Program Change correspond au Preset 124.

Déterminez le numéro d'identification du M2000.

Canal

Déterminez le canal MIDI de transmission de votre M2000.

Filtre

Détermine si la section active du M2000 doit autoriser ou non la transmission des messages MIDI de Control Change (CTRL) et de Program Change (PROG). Si vous réglez le paramètre Filter sur PROG, le M2000 répond uniquement aux messages de Program Change.

Offset

Ce paramètre vous permet d'ajouter ou de soustraire une valeur au Program Change externe ; si le numéro de Program Change correspond au Preset 123 et que l'Offset est réglé sur +1, le numéro de Program Change 123 devient le Preset 124.

MIDI Map

Active ou désactive le mapping MIDI courant.

Programme Bank

Choix de la banque (RAM/ROM) contrôlé par le mapping MIDI.

Programme informatique

Numéro de Program Change à remapper (voir "Maps to").

Maps to

Le Program Change entrant "Prg. In" est affecté à ce numéro-ci.

Reset Map

Sélectionnez ce paramètre et appuyez sur OK pour initialiser le mapping MIDI.

Security lock

Sélectionnez Security Lock et appuyez sur OK pour activer.

l'accès sécurisé. Lorsque cette protection est activée, vous devez saisir le code PIN pour pouvoir éditer.

PIN-Code

Personnalisez le code PIN à l'aide de la molette Adjust.

Si vous oubliez votre code PIN, supprimez le verrouillage dans le menu Reset (vous n'avez pas à réinitialiser l'appareil pour autant).

Protection

Activation/désactivation de la protection des programmes en mémoire. Lorsque la protection est activée, les presets de la mémoire RAM compris entre la limite supérieure et la limite inférieure sont protégés.

Low Lim

Détermine la limite inférieure de la protection. Le numéro du Preset indiqué est inclus.

Détermine la limite supérieure de la protection. Le numéro du Preset indiqué est inclus.

Activez cette fonction pour protéger les Snapshots.

Memory backup

Insérez la carte PC-Card dans le lecteur et appuyez sur OK. Tous les programmes de la mémoire RAM du M2000 sont copiés sur la carte.

Insérez la carte PC-Card contenant les Presets à copier et appuyez sur OK. Tous les Presets sont copiés de la carte vers la mémoire Ram du M2000.

Attention : Cette procédure efface TOUS les Presets enregistrés dans la RAM du M2000.

Connectez la sortie MIDI de votre M2000 à un autre M2000, un séquenceur ou tout autre appareil compatible MIDI. Appuyez sur OK pour procéder au Bulk Dump de tous les Presets de la mémoire RAM.

Connectez votre support d'enregistrement à l'entrée MIDI du M2000 et appuyez sur OK. Le M2000 est dès lors à même de recevoir le Bulk Dump des Presets dans sa mémoire Ram.

Attention, cette procédure efface tous les Presets RAM du M2000.

L'entrée de la commande au pied permet de contrôler 4 fonctions différentes : Bypass du moteur 1, Bypass du moteur 2, Bypass des moteurs 1 et 2, et tempo Tap.

Sélectionnez la fonction souhaitée à l'aide de la molette Adjust.

Tempo Tap

Le tempo Tap correspond à la fonction “Learn” du processeur de retard numérique TC 2290. Appuyer sur la touche Tap Tempo vous permet de régler les paramètres suivants : temps de retard, temps de déclin, fréquence de Chorus, etc.

Lorsque vous appuyez sur la touche Tap, le menu Tempo apparaît. Ce menu disparaît après quelques secondes une fois le dernier réglage effectué.

Une fonction par défaut est affectée à la touche Tap pour chaque type d'effet. La fonction de la touche est donc variable selon les Presets (reportez-vous à la liste des réglages par défaut donnée ci-après).

Menu Tempo

Le tempo se mesure toujours en BPM (Battements Par Minute). Le menu Tempo vous permet de recalculer, en subdivisions de BPM, le tempo saisi via la touche Tap. Réglez le Tempo sur la subdivision souhaitée et saisissez le tempo à l'aide de la touche Tap Tempo.

Vous pouvez également modifier le tempo grâce au paramètre BPM dans le menu Tempo. Lorsqu'un Preset a été saisi par Taps, le paramètre affecté à la fonction Tap s'affiche en BPM dans le menu Tempo.

Tempo BPM

La mesure BPM indique le tempo. Tap (le tempo est exprimé à la noire). Vous pouvez en outre régler votre tempo à l'aide de ce paramètre ou à l'aide de la molette ADJUST.

Subdivision

Déterminez la subdivision du tempo. Si ce paramètre est réglé sur 1/8, le tempo sera deux fois plus rapide que le tempo saisi à l'aide d'une touche. Les subdivisions disponibles sont les suivantes : 1, 1/2, 1/4, 1/4T, 1/8, 1/8T, 1/16, 1/16T, 1/32, 1/32T (T pour triolets).

Tap subdivision

Ces paramètres sont purement indicatifs. Ils affichent le temps saisi par des Taps successifs et le temps subdivisé en millisecondes. La subdivision du tempo Tap correspond au paramètre défini dans votre Preset.

Paramètre affecté à la touche Tap

Reverb Temps de déclin Delay Temps de retard Chorus Fréquence Flanger Fréquence

Phaser Fréquence Tremolo Fréquence Panner Fréquence

Maintenez la touche TAP enfoncée pendant 3 secondes pour connaître le tempo MIDI (tempo de l'horloge MIDI).

Implementation MIDI et accordage

Menu MIDI MONITOR

Program Changes

Note on/off

Contrôleurs

Système exclusif

Canaux MIDI

Numéro de piste

MIDI MONITOR

Menu TUNER

CHAN: 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16

Indicateur d'accordage

Sélectionnez guitare/basse ou réglage manuel.

TUNER

MODE: Guitare NOTE: La MASTER: 44 Hz

Transposition en centièmes

Indicateur d'accordage

Note détectée

Note de référence 440-445 Hz

MIDI Monitor

Appuyez sur Shift - Util/Midi pour accéder au menu MIDI Monitor.

Le menu MIDI Monitor vous permet de visualiser tous les messages MIDI reçus par le M2000. Les messages affichés dépendent du canal.

Prog. Program Change.

Note Note On/Off.

Cntl Control Change.

Sys-x Commandes System Exclusive

des moteurs 1 et 2 ou combinés.

Chan Affichage des canaux MIDI

Appuyez sur une touche quelconque pour quitter le menu MIDI Monitor.

Accordeur

Appuyez sur Shift + Routing pour accéder au menu Tuner.

Lorsque le Tuner est sélectionné, un Mute est appliqué sur les sorties.

Sélectionnez le mode d'accordage Guitar/Bass/Manual djust. Lorsque vous sélectionnez Guitar ou Bass, l'accordeur répond aux notes jouées sur ces instruments.

Lorsque vous sélectionnez le mode Manual, vous devez sélectionner la note souhaitée DJUST.

Vous pouvez configurer le réglage de la note de référence dans la section Master : 440 à 445 Hz.

La note détectée est indiquée dans le coin inférieur droit et sur la ligne Note. Lorsque l'indicateur d'accordage pointe sur le 0, l'appareil est accordé. Les deux indicateurs vous indiquent si le son est en dessous ou au-dessus de la hauteur juste.

Appuyez sur une touche pour quitter le menu Tuner.

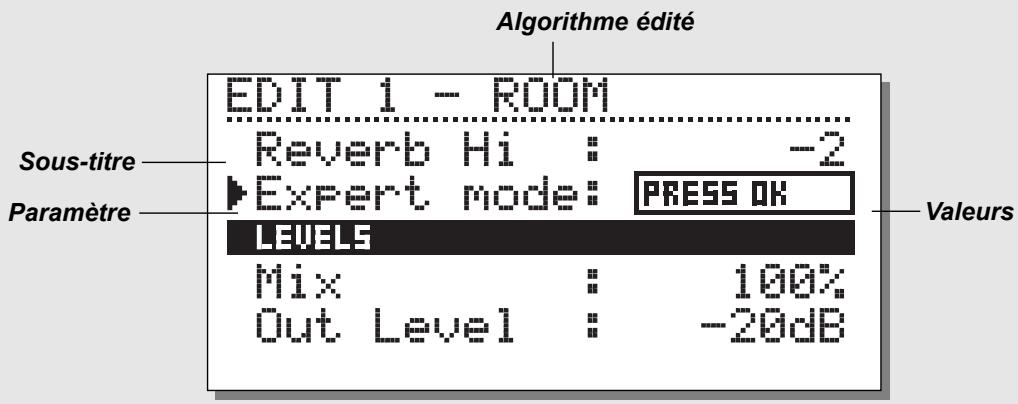

Éditer

Déplacez-vous dans le menu Edit à l'aide des touches Cursor et choisissez les valeurs à l'aide de la molette Adjust.

Mode expert

Sélectionnez la ligne Expert et appuyez sur OK ; vous accédez alors au mode d'édition de réverbérations avancé.

Les deux modes d'édition User et Expert ne sont pas compatibles ; il n'est pas possible de revenir en mode User Edit une fois que vous avez commencé à éditer en mode Expert. Une fois un Preset édité en mode Expert puis enregistré, il n'est plus disponible qu'en mode Expert.

Voir illustration en page suivante.

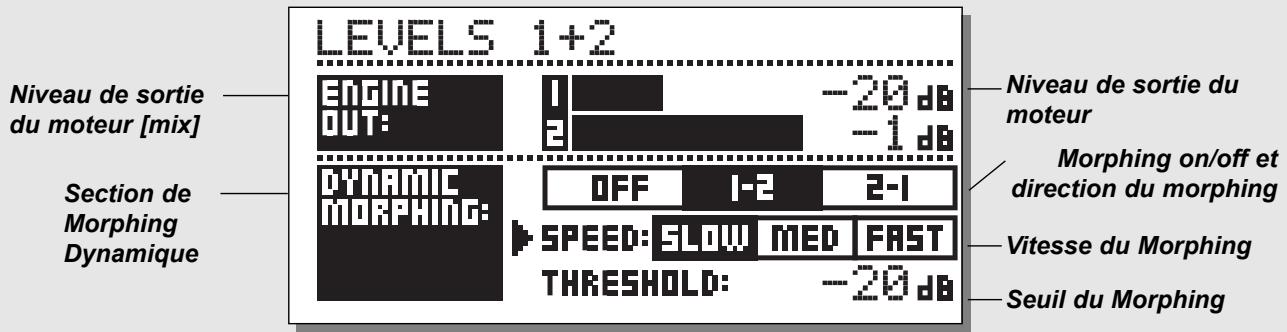

Ce menu vous permet de régler les niveaux relatifs des deux moteurs. Plage de réglage : off à 0,0 dB.

Ces niveaux affectent les sorties analogiques et numériques.

Déplacez l'indicateur à l'aide des touches Cursor ; choisissez les valeurs à l'aide de la molette Adjust.

Les niveaux de sortie des moteurs sont constamment identiques aux niveaux indiqués par le paramètre Outlev. dans le menu Edit.

Morphing dynamique

La fonction de Morphing Dynamique rend interactive la relation entre le signal source et l'effet.

Lorsque cette fonction est activée, le M2000 applique un morphing entre la sortie des deux moteurs de traitement en fonction du niveau d'entrée. Cette fonction vous permet d'appliquer une transition douce entre deux programmes d'effets.

Pensez à une ballade, avec une partie vocale très douce et subtile sur plusieurs couplets, mais qui s'élève fortement lors du refrain. Imaginez à présent l'effet apporté par une réverbération modifiée en temps réel, avec une réverbération plus faible sur les couplets et plus ample pour le refrain.

Sélectionnez un Preset pour chaque moteur et activez la fonction de Morphing Dynamique. Réglez le seuil et la vitesse du Morphing et écoutez le résultat ainsi obtenu.

Morph direction 1-2 :

Si vous avez sélectionné cette zone, le moteur 1 est actif avec un niveau d'entrée en dessous du seuil.

Si vous sélectionnez cette zone, le moteur 2 est actif avec un niveau d'entrée en dessous du seuil.

Note : Le niveau maximum des moteurs est fixé dans la section Engine Out, au-dessus de la section de Morphing dynamique.

Le réglage du Morphing Dynamique est enregistré avec le Preset combiné.

La fonction de Morphing Dynamique est également disponible avec un système d'affectation du signal en parallèle.

Réverbération

Tous les presets de réverbération peuvent fonctionner en mode

User et en mode Expert. Le nombre de paramètres disponibles dépend du mode choisi.

Paramètre du mode user

Temps de déclin de la réverbération, soit le temps mis par la chute de la réverbération pour atteindre -60 dB.

Prédélay

Temps d'arrivée des premières réflexions.

Reverb Lo

Déterminez la durée de réverbération des graves.

Reverb Mid

Durée de réverbération des fréquences médium.

Reverb Hi

Détermine la durée de réverbération des aigus.

Expert mode

Sélectionnez cette ligne et appuyez sur OK pour accéder au mode Expert. Il n'est plus possible de revenir en mode User lorsque des paramètres Expert ont été édités.

Hicut freq.

Détermine la fréquence de coupure du filtre passe-haut.

Niveau d'atténuation en dB du filtre coupe-haut.

Mix

Mixage entre le son direct et le son traité par l'effet.

Détermine le niveau de sortie. Utilisez ce paramètre pour équilibrer les niveaux entre les Presets.

Paramètres expert

(Seuls sont indiqués les paramètres supplémentaires)

Diffuse

Ce paramètre détermine le facteur de diffusion des murs.

Le fait d'augmenter cette valeur accentue la densité de la chute de la réverbération. Pour conserver une chute naturelle, ne choisissez pas une valeur trop grande.

Ce paramètre vous permet de définir la forme de la pièce. Ce paramètre détermine le rendu des premières réflexions.

Coefficient multiplicateur de taille : détermine la dimension de la pièce. Ce paramètre n'influence que les premières réflexions.

Déterminer la fréquence de coupure entre les graves et les bas-médium.

Déterminez la fréquence de coupure entre les basses-médiums et les médiums.

Déterminer la fréquence de coupure entre les médiums et les aigus.

Initial lev.

Déterminer le niveau des premières réflexions.

Revue de levage

Déterminer le niveau de la chute de réverbération.

Déterminez la largeur du champ stéréo de la chute de la réverbération.

Temps mis par le réverbérateur pour atteindre son niveau maximal.

Rev. diff

Influence des premières réflexions sur la fin de la réverbération.

Distance

Cette distance modifie le mixage des premières réflexions et de la source directe ; elle permet de simuler l'impression de distance avec la source sonore.

Diffuseur type

Ce paramètre modifie la forme des crêtes et la douceur de la chute.

Le paramètre MOD RATE détermine la fréquence de réinjection du retard dans le trajet du signal et simule la chute de la réverbération.

Modulation de profondeur

Détermine la profondeur du retard dans la réverbération.

Chorus

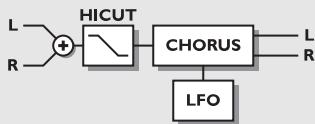

Ces Presets vous permettent de produire un effet de Chorus stéréo naturel. Le filtre passe-haut vous permet de conférer davantage de chaleur au son.

Paramètres utilisateur

Déterminez la vitesse de balayage : de 1 balayage toutes les 10 secondes à 10 balayages par seconde.

Déterminez la profondeur de l'effet de Chorus.

Phase

Détermine la modification de phase entre les canaux gauche et droit. Avec une modulation à 0°, les deux canaux sont synchronisés. Si la modulation est réglée à 180°, les deux canaux fonctionnent en inversion de phase.

Hicut freq.

Filtre coupe-haut type Baxandall (6 dB/oct). Détermine la fréquence à partir de laquelle le filtre atténue le signal.

Détermine l'atténuation appliquée lorsque le signal dépasse la fréquence du filtre coupe-haut.

Delay

Déterminez le débit du chauffe-eau.

Mix

Mixage entre le son direct et le son traité par l'effet.

Détermine le niveau de sortie. Ce paramètre permet d'équilibrer les niveaux entre les Presets.

Flanger

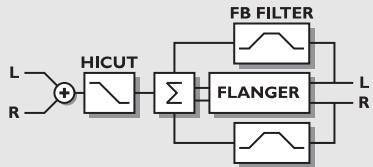

Les Presets peuvent aussi bien ajouter des effets très discrets que très marqués. Les filtres de réinjection sont par conséquent conçus pour contrôler le taux de réinjection des graves et des aigus.

Paramètres utilisateur

Déterminez la vitesse de balayage : de 1 balayage toutes les 10 secondes à 10 balayages par seconde.

Déterminez la profondeur de l'effet de Flanger.

Phase

Déterminez le déphasage entre les canaux gauche et droit. Avec une modulation de 0°, les deux canaux sont synchronisés. Si la modulation est réglée à 180°, les deux canaux fonctionnent en inversion de phase.

Détermine le taux de réinjection du signal traité dans le Flanger. Une valeur de réinjection négative modifie la phase de la réinjection.

Delay

Détermine la durée du délai.

Fréquence de coupure du filtre coupe-haut. Une atténuation de 6 dB/octave est appliquée lorsque le signal dépasse ce seuil.

Fréquence de coupure du filtre coupe-bas. Une atténuation de 6 dB/octave est appliquée lorsque le signal franchit ce seuil.

Hicut freq.

(voir Chorus)

(voir Chorus)

Mix

Mixage entre le son direct et le son traité par l'effet.

Détermine le niveau de sortie. Ce paramètre permet d'équilibrer le niveau entre les Presets.

Retard

Les programmes de retard permettent d'appliquer des retards d'une durée maximale de 1200 ms. Les filtres de réinjection vous permettent de déterminer le taux de réinjection des hautes et des basses fréquences.

Delay

Déterminez la durée du retard.

Déterminez le taux de réinjection du signal traité.

Fréquence de coupure du filtre coupe-haut. Une atténuation de 6 dB/octave est appliquée lorsque le signal dépasse ce seuil.

Fréquence de coupure du filtre coupe-bas. Une atténuation de 6 dB/octave est appliquée lorsque le signal franchit ce seuil.

Hicut freq.

Filtre coupe-haut de type Baxandall (6 dB/oct). Ce paramètre détermine la fréquence à partir de laquelle le filtre Baxandall atténue le signal.

Niveau d'atténuation du filtre coupe-haut de type Baxandall.

Mix

Mixage entre le signal direct et le signal traité.

Détermine le niveau de sortie. Ce paramètre permet d'équilibrer le niveau entre les presets.

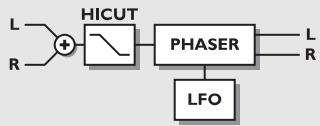

Intensité

Intensité du Phaser.

Déterminez la fréquence de balayage des filtres : de 1 balayage toutes les 10 secondes à 10 balayages par seconde.

Détermine la profondeur de l'effet de Phaser.

Hicut freq.

Filtre coupe-haut de type Baxandall (6 dB/oct). Détermine la fréquence à partir de laquelle le filtre atténue le signal.

Détermine l'atténuation appliquée lorsque le signal dépasse le seuil du filtre coupe-haut.

Mix

Mixage entre le signal direct et le signal traité par l'effet.

Détermine le niveau de sortie. Ce paramètre permet d'équilibrer le niveau entre les Presets.

Multi Pitch-Shifter

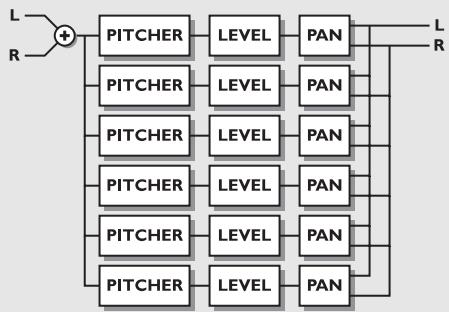

Les Presets du Multi Pitch-Shifter vous permettent de régler la hauteur du signal sur 6 voix. Ce programme vous permet de créer un véritable effet de Chorus.

Mix

Mixage entre le signal direct et le signal traité par l'effet.

Niveau de sortie. Ce paramètre vous permet d'équilibrer le niveau entre les Presets.

Déterminez la voix à éditer.

Pitch

Déterminez la hauteur de note de la voix sélectionnée.

Plage : 0 à 1200.

Déterminez le niveau de la voix sélectionnée.

Pan

Détermine le positionnement panoramique de la voix sélectionnée.

Delay

Détermine le retard appliqué à la voix sélectionnée.

Correcteur

Les programmes du correcteur (EQ) sont de type paramétrique 3 bandes, avec correcteurs haute et basse fréquences indépendants de type Baxandall.

Fréquences

Filtre basse fréquence de type Baxendall (20 Hz à 5 kHz). Filtre haute fréquence de type Baxendall (500 Hz à 20 kHz). Filtre trois bandes dont la plage varie de 20 Hz à 20 kHz.

Largeur de bande

Les filtres haute et basse fréquence de type Baxandall offrent deux largeurs de bande différentes. Les filtres 3 bandes offrent 3 largeurs de bande.

Niveau

Tous les filtres ont une plage de +/- 12 dB. Le niveau du correcteur (EQ level) est réglable sur une plage de +/- 12 dB.

Trémolo

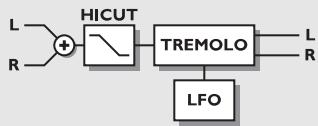

Les programmes de tremolo sont des effets dans lesquels le niveau du signal est modulé par un LFO. La phase du LFO peut être réglée indépendamment sur les deux sorties.

Paramètres utilisateur

Déterminez la fréquence de balayage : de 1 balayage toutes les 10 secondes à 10 balayages par seconde.

Depth [intensity]

Détermine la profondeur de la modulation apportée par le tremolo.

Phase

Détermine la modification de phase entre les canaux gauche et droite. Avec une modulation à 0°, les deux canaux sont synchronisés. Si la modulation est réglée à 180°, les deux canaux fonctionnent en inversion de phase.

Mix

Mixage entre le signal direct et le signal traité par l'effet.

Déterminez le niveau de sortie. Utilisez ce paramètre pour équilibrer les niveaux entre les Presets.

Spatial

Détermine la largeur du champ stéréo.

Hicut freq.

Filtre coupe-haut de type Baxandall (12 dB/oct). Ce paramètre détermine la fréquence à partir de laquelle le signal est atténué.

Détermine l'atténuation maximale apportée par le filtre lorsque le signal dépasse le seuil du filtre coupe-haut.

Mix

Mixage entre le signal direct et le signal traité par l'effet.

Détermine le niveau de sortie. Utilise ce paramètre pour équilibrer les niveaux entre les Presets.

Attack

Temps d'attaque du traitement de la dynamique.

Temps de rétablissement du traitement de la dynamique.

Ratio

Taux de compression.

Seuil - Threshold (compresseur)

Réglage du seuil. Le compresseur est activé dès que le signal franchit ce seuil.

Seuil (limiteur)

Réglage du seuil. Le limiteur est activé lorsque le signal franchit ce seuil.

Seuil (expanseur)

Réglage du seuil. L'expanseur est activé lorsque le signal franchit ce seuil.

Gain

Ce réglage vous permet de compenser la perte de gain apportée par la compression.

Fréquence du dé-esser - De-essing frequency

Fréquence traitée par le déesseur.

Taux indiquant la réduction de gain appliquée sur les sibilantes indésirables.

Sauvegarde et chargement de vos propres règles.

Accès au menu : Entrée

UserData page

Initialisation système

Effacement des presets utilisateur

Auto test

RESET

CHARGER LES PARAMÈTRES D'USINE

ENREGISTRER PARAMÈTRES UTILISATEUR

SET USER NAME

RÉINITIALISER LES PARAMÈTRES SYSTÈME

EFFACER TOUS LES PRÉRÉGLAGES

EXÉCUTER LE PROGRAMME DE TEST

Saisissez votre nom

Votre numéro de téléphone

USER DATA

NAME: Albert E

Placez le curseur sur Done et appuyez sur OK pour valider.

Accès au menu Reset :

Maintenez les 3 touches Bypass enfoncées lors de la mise sous tension.

À l'aide des touches Cursor, placez le pointeur face au sous-menu souhaité et appuyez sur OK pour valider.

Permet d'initialiser tous les paramètres système à la valeur par défaut que vous avez fixée (voir Store User Def). Cette procédure N'EFFACE PAS les Presets utilisés du M2000.

Lorsque la configuration de votre M2000 est idéale, vous pouvez la mémoriser comme configuration par défaut. Cette fonction vous permet, une fois un travail terminé, de revenir à une configuration normale. Une fois la configuration idéale effectuée, sélectionnez cette fonction et appuyez sur OK pour enregistrer vos réglages par défaut.

Cette fonction vous permet d'enregistrer votre nom et numéro de téléphone dans le M2000. Sélectionnez Set User Name et appuyez sur OK pour accéder à ce sous-menu. Utilisez ensuite la molette ADJUST et les touches Cursor pour saisir votre nom et numéro de téléphone. Appuyez sur OK pour valider. Ces informations apparaissent désormais à l'écran pendant la mise sous tension.

Reset system parameters

Cette fonction initialise tous les paramètres système à leurs réglages d'usine. Cette procédure N'EFFACE PAS les Presets utilisateurs du M2000.

Reset all presets

Cette procédure efface tous les Presets de la mémoire RAM.

Entrées et sorties numériques

Connecteurs :

Formats :

Dither de sortie :

Fréquences d'échantillonnage :

Temps de traitement :

Bande passante :

Entrées analogiques

Connecteurs :

Impedance:

Niveau d'entrée Max. :

Niveau d'entrée Min. (à 0 dBFS) :

Sensibilité :

Conversion A/N :

Retard de conversion A/N :

Plage dynamique :

DHT:

Bande passante :

Diaphonie :

Sorties analogiques

Connecteurs :

Impedance :

Plage de sortie pleine échelle :

Conversion N/A :

Retard de conversion : N/A

Plage dynamique :

DHT:

Bande passante :

Diaphonie :

Normes :

Sécurité

Certification :

Environnement

Température de fonctionnement :

Température de stockage :

Humidité :

Interface PC-Card (PCMCIA)

Connecteurs :

Standards :

Format carte :

Interface de contrôle

MIDI:

GPI, Pédale, Fader :

Général

Finition :

Dimensions :

Poids :

Tension secteur :

Consummation :

Autonomie de la pile :

Garantie pièces et main d'œuvre :

Dither à filtre passe-haut triangulaire 8 à 24 bits

De 0 à 23,9 kHz ± 0,01 dB à 48 kHz

XLR symétrique (broche 2 = point chaud)

20 kOhms

+22 dBu (symétrique)

-10 dBu

Avec une réserve dynamique de 12 dB : -22 dBu à +10 dBu

24 bits (1 bit, surechantillonnage 128 fois)

0,8 ms à 48 kHz

103 dB (non pondérée), >106 dB(A)

-95 dB (0,0018 %) à 1 kHz, -6 dBFS (FS à +16 dBu)

10 Hz à 20 kHz : +0 / -0,2 dB

< -80 dB, 10 Hz à 20 kHz, type -100 dB à 1 kHz

XLR symétrique (broche 2 = point chaud)

+22 dBu (symétrique)

-10 dBu à +22 dBu

24 bits (1 bit, surechantillonnage 128 fois)

0,57 ms à 48 kHz

100 dB (non pondérée), >104 dB (A)

-86 dB (0,005 %) à 1 kHz, -6 dBFS (FS à +16 dBu)

10 Hz à 20 kHz : +0 / -0,5 dB

< -60 dB, 10 Hz à 20 kHz, typique -90 dB à 1 kHz

EN 55103-1 et EN 55103-2. FCC chapitre 15, classe B. CISPR 22, classe B.

IEC 65, EN 60065, UL 1419, CSA E65

0°C to 50°C

-30°C to 70°C

Max. 90 % sans condensation

PC Card, 68 broches, type PC-Card

PCMCIA 2.0, JEIDA 4.0

Jusqu'à 2 Mo en SRAM

In/Out/Thru : DIN 5 broches

Jack 6,35 mm, 0 ohm à 50 kOhms

100 à 240 V alternatif, 50 à 60 Hz (sélection automatique)

<20W

10 ans

1 an

Vous appuyez sur la touche POWER mais l'appareil n'est pas mis sous tension.

• L'interrupteur de la face arrière est en position Off.

Les bargraphes ne fonctionnent pas.

• Vous utilisez des entrées analogiques, mais la sélection d'entrée du menu I/O est réglée sur Digital In.
• Le niveau de l'entrée analogique est trop bas.

Le bargraphe de gauche n'indique aucun signal.

• Réglez la sélection d'entrée du menu I/O Setup sur Both.

Le M2000 ne produit aucun son.

• Vous utilisez des entrées analogiques mais la sélection d'entrée dans le menu I/O Setup est réglée sur Digital In.

Vous ne pouvez mettre l'appareil hors tension.

• Maintenez la touche power enfoncée pendant plus de 3 secondes.

Le son semble déphasé.

• Vous utilisez le M2000 avec une console de mixage (départ/retour) mais vous n'avez pas réglé le paramètre Mix à 100%. Vous pouvez le régler dans le menu I/O Setup.

La commande au pied fonctionne mal.

• Assurez-vous que la pédale est bien de type "make".

Tableau d'implémentation MIDI

PROCESSEUR D'EFFETS M2000 - 2 FÉVRIER 1996 Version 1.0

Fonction		Transmis	Reconnu	Remarques
Basic Channel	Default	1-3	1-3	Moteur 1: 1, Moteur 2: 2, Combiné: 3
	Changed	1-16	1-16
Mode	Default
	Messages	X	X
	Altered
Note Number		X	X
	True Voice	X	X
Velocity	Note ON	X	X
	Note OFF	X	X
After Touch	Key's	X	X
	Ch's	X	X
Pitch Bend		X	X
Control Change		10 et supérieurs	10 et supérieurs	Cntl.#10: Mix (si disponible) Cntl.#11: Niveau de sortie Cntl.#12: Premier param. du menu Edit. Cntl.#13: Second param. du menu Edit. Cntl.#14: Troisième ... Cntl.#15: ... Cntl.#16: ... Cntl.#17: ...

Tous les contrôleurs sont codés sur 1 octet selon la plage du paramètre.

Notes

Utilisez la molette Adjust pour sélectionner le test souhaité.

Test des touches

Sélectionnez le test et appuyez sur OK.

Pour passer ce test avec succès, vous devez appuyer sur les touches dans l'ordre indiqué par le M2000.

Appuyez sur Cancel pour quitter le test Key.

Test de la molette Adjust

Sélectionnez le test Adjust Wheel et appuyez sur OK.

Tournez la molette Adjust de 0 à 30 et de 30 à 0.

Appuyez sur Cancel pour quitter le test Adjust Wheel.

Test des diodes

Sélectionnez le test LED et appuyez sur OK.

Tournez la molette Adjust pour tester les diodes. Le test est réussi lorsque toutes les diodes s'allument.

Appuyez sur Cancel pour quitter le test LED.

Test d'affichage

Sélectionnez le test d'affichage et appuyez sur OK.

Appuyez sur OK et vérifiez que tous les pixels sont bien allumés.

Appuyez sur Cancel pour quitter le test Display.

Test des entrées/sorties analogiques

Sélectionnez le test Analog I/O et appuyez sur OK.

Connectez la sortie analogique à l'entrée analogique à tester et appuyez sur OK.

Utilisez un câble symétrique.

L'afficheur de niveau crête à crête doit indiquer -12 dB pour que le test soit réussi.

Appuyez sur Cancel pour quitter le test Analog I/O.

Test des entrées/sorties numériques

Sélectionnez le test Digital I/O et appuyez sur OK.

Connectez la sortie numérique à l'entrée numérique que vous souhaitez tester et appuyez sur OK.

Les sorties AES/EBU peuvent également être connectées à l'entrée S/PDIF et inversement.

L'indicateur de niveau crête à crête doit indiquer 0 dB pour que le

test soit réussi.

Appuyez sur la touche Cancel pour quitter le test Digital I/O.

Test des entrées/sorties MIDI

Sélectionnez le test Midi I/O et appuyez sur OK.

Connectez la sortie Midi Out à l'entrée Midi In.

Des messages de Program Change 1 à 128 sont envoyés par le connecteur Midi Thru. Connectez cette prise à un appareil Midi externe et vérifiez la transmission des messages de Program Change.

Appuyez sur Cancel pour quitter le test Midi I/O.

Test de la pédale de contrôle externe

Sélectionnez le test Pedal et appuyez sur OK.

Connectez une pédale de type poussoir au connecteur Pedal In de la face arrière.

Lorsque vous appuyez sur la pédale, le message OK doit apparaître à l'écran.

Inversement, lorsque vous relâchez la pédale, le message Not

Appuyez sur Cancel pour quitter le test Pedal.

Test de la carte PC-Card

Sélectionnez le test PCMCIA et appuyez sur OK.

Insérez la carte PC-Card. Toutes les données contenues sur la carte seront détruites.

Appuyez sur OK pour lancer le test.

Messages affichés :

Low battery - Remplacer la pile interne de votre carte.

Not Ok - Essayez à nouveau avec une autre carte PC-Card.

Appuyez sur Cancel pour quitter le test PCMCIA.

Test de la pile interne

Sélectionnez le test Battery et appuyez sur OK.

Vérifiez que le résultat est "OK".

Appuyez sur Cancel pour quitter le test Battery.

Test système

Sélectionnez le test Système et appuyez sur OK. Vérifiez que le résultat est bien "OK".

Messages affichés :

Eeprom Not ok - L'appareil fonctionnera correctement ; ce message est à usage interne uniquement.

DSP Not ok - Contactez votre revendeur.

Appuyez sur Cancel pour quitter le test système.

Appuyez sur Power pour démarrer le système d'exploitation.

AES/EBU

Format numérique professionnel d'entrée/sortie utilisant des câbles XLR symétriques.

S/PDIF

Format numérique amateur d'entrée/sortie avec utilisation de câbles de type coaxial (connecteurs RCA).

Dithering

Cette technique permet d'améliorer la qualité d'un signal audio numérique dont le niveau est faible. Elle consiste à ajouter au signal du bruit filtré, ce qui génère moins de distorsions pour les signaux de faible niveau.

Si vous utilisez les sorties numériques, le matériel en aval détermine le nombre de bits. Par exemple, un dither de 16 bits sera toujours appliqué à un enregistreur DAT ou à un graveur de CD.

Vous devez régler les paramètres Professional/Consumer dans le menu I/O Setup en fonction du matériel que vous utilisez.

Entrées analogiques du M3000 :

Niveau grand public : -16 dB à +10 dB, niveau nominal = -10 dB

Niveau professionnel : -6 dB à +16 dB, niveau nominal = +4 dB

Sorties analogiques du M3000 :

Niveau grand public : -10 dB à +16 dB

Niveau professionnel : -16 dB à +6 dB

Les niveaux sont répertoriés dans les caractéristiques techniques ou inscrits sur la face arrière des appareils connectés.

Déshumidificateur

Algorithme permettant de supprimer les sibilantes d'une voix.

Commandes système exclusif MIDI

Commandes MIDI propres à chaque appareil. Elles sont normalement utilisées pour commander d'autres appareils à distance.
