MENAI D E - Radiateur RADSON - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Radiateur électrique à fluide caloporteur
Marque	RADSON
Modèle	MENAI D E
Hauteur	600 mm
Longueur (selon modèle)	465 / 625 / 745 / 865 / 1105 / 1385 mm
Poids (selon modèle)	15,0 / 20,5 / 24,0 / 28,0 / 35,5 / 44,0 kg
Puissance (selon modèle)	500 / 800 / 1000 / 1200 / 1600 / 2000 W
Alimentation	230 V ~ 50 Hz, monophasé
Classe électrique	II (double isolation)
Protection	Protégé contre les projections d'eau
Norme d'installation	NF C 15 100
Emplacements autorisés	Salle de bains volume 2 (sans commande accessible)
Distance minimale au sol (boîtier)	150 mm
Distance minimale d'une paroi	50 mm
Distance minimale au sol pour enfants	600 mm pour la partie chauffante basse
Câble d'alimentation	3 fils (neutre gris, phase marron, pilote noir)
Protection électrique requise	Dispositif de coupure omnipolaire (contacts ≥ 3 mm) ; disjoncteur différentiel 30 mA en salle d'eau
Fonction fil pilote	Abaissement de température (si raccordé à une centrale de programmation)
Entretien et nettoyage	Chiffon doux et sec ; ne pas utiliser de produits abrasifs
Sécurité	Ne pas couvrir l'appareil pour éviter toute surchauffe
Réparabilité	Réparations réservées au fabricant ou SAV agréé ; ne pas ouvrir
Fluide caloporteur	Quantité précise ; en cas de fuite, contacter le SAV
Fin de vie	Conforme DEEE ; recyclage via points de collecte

FOIRE AUX QUESTIONS - MENAI D E RADSON

Comment installer le radiateur dans une salle de bains ?

L'installation doit respecter la norme NF C 15 100. Le radiateur peut être installé dans le volume 2 de la salle de bains, à condition qu'aucun organe de commande ne soit accessible depuis la baignoire ou la douche. La partie inférieure du boîtier doit être à au moins 150 mm du sol. Un disjoncteur différentiel 30 mA est obligatoire.

Quelle est la distance minimale à respecter par rapport au sol et aux parois ?

Le bas du boîtier doit se situer à au moins 150 mm du sol. L'appareil ne doit pas être installé à moins de 50 mm d'une paroi ni en dessous d'une prise de courant. Pour les très jeunes enfants, la partie chauffante la plus basse doit être à 600 mm du sol.

Puis-je couvrir le radiateur pour sécher du linge ?

Non, il est interdit de couvrir l'appareil. Le fabricant met en garde : ne pas couvrir pour éviter une surchauffe. Le séchage de vêtements directement sur le radiateur est déconseillé.

Que faire en cas de fuite de fluide caloporteur ?

En cas de fuite, contactez immédiatement le fabricant, son service après-vente ou une personne de qualification similaire. Ne tentez pas de réparer vous-même. L'appareil contient une quantité précise de fluide caloporteur et son ouverture nécessite un professionnel.

Comment raccorder le fil pilote ?

Le fil pilote est le fil noir. Il permet d'assurer les fonctions d'abaissement de température s'il est raccordé à une centrale de programmation. S'il n'est pas utilisé, il ne doit jamais être isolé de tout contact (il doit rester accessible). Le neutre est le fil gris, la phase le fil marron.

Quelle protection électrique est nécessaire ?

Un dispositif de coupure omnipolaire avec une distance de séparation des contacts d'au moins 3 mm est obligatoire. En salle de bains ou douche, le radiateur doit être protégé par un disjoncteur différentiel de 30 mA maximum.

Comment nettoyer le radiateur ?

Utilisez un chiffon doux et sec. N'utilisez pas de produits abrasifs ou de solvants qui pourraient endommager la surface. Débranchez l'appareil avant nettoyage.

Puis-je utiliser le radiateur sans fil pilote ?

Oui, le radiateur fonctionne sans fil pilote. Dans ce cas, le fil noir (pilote) doit être laissé libre et ne doit pas être isolé. Il peut être connecté ultérieurement si une centrale de programmation est installée.

Que faire en fin de vie du radiateur ?

Ne jetez pas l'appareil avec les ordures ménagères. Il doit être déposé dans un point de collecte pour les déchets d'équipements électriques et électroniques (DEEE). Le fluide caloporteur doit être éliminé par un sous-traitant agréé.

Quelle hauteur minimale pour protéger les jeunes enfants ?

Pour éviter tout danger, il est recommandé d'installer l'appareil de façon que la partie chauffante la plus basse soit à au moins 600 mm au-dessus du sol. Les enfants ne doivent pas jouer avec l'appareil.

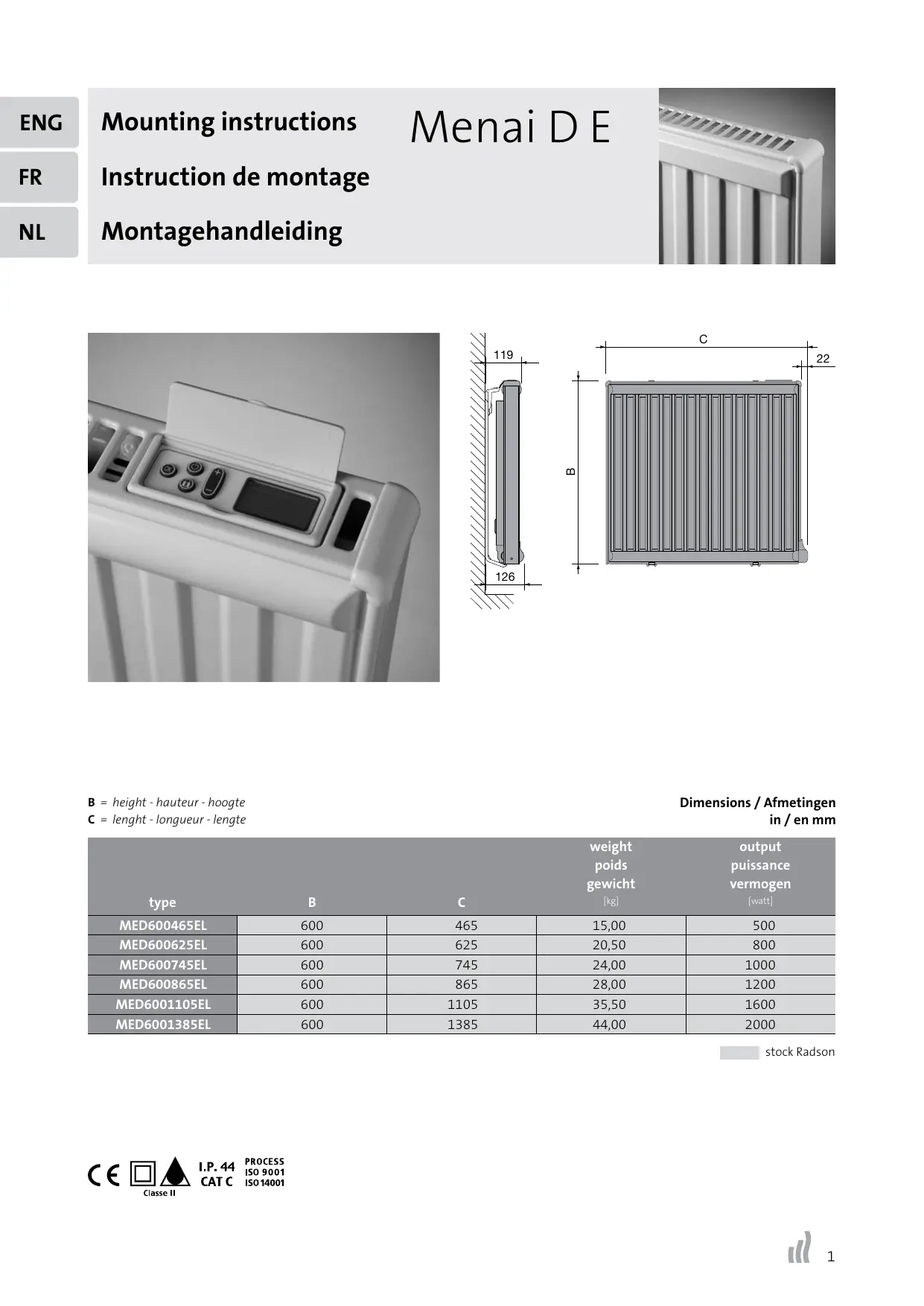

MODE D'EMPLOI MENAI D E RADSON

B = hauteur - hauteur - hoogte C = longueur - longueur - lengte

Dimensions / Afmetingen

in /en mm

type	B	C	weight poids gewicht [kg]	output puissance vermogen [watt]
MED600465EL	600	465	15,00	500
MED600625EL	600	625	20,50	800
MED600745EL	600	745	24,00	1000
MED600865EL	600	865	28,00	1200
MED6001105EL	600	1105	35,50	1600
MED6001385EL	600	1385	44,00	2000

stock Radson

Les apparèils électriques sont conformes aux normes NF - EN 60.335-1 et 60.335.2.30.

Ces appareils bénéficient d'une double isolation sur les parties électriques - classe II, et sont protégés contre les projections d'eau. Ils sont également conformes à la directive européenne 2004/108/EC (marquage CE sur tous les appareils).

• Les appareils doivent être installés conformément à la norme NF C 15 100 et aux règles de l'art.

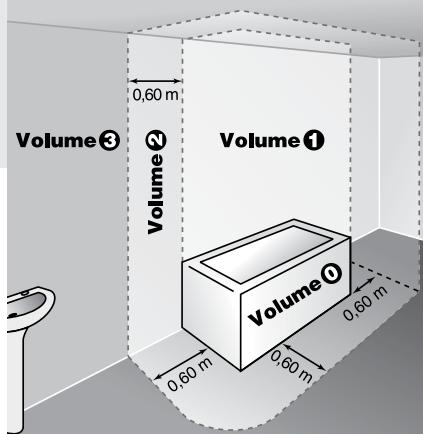

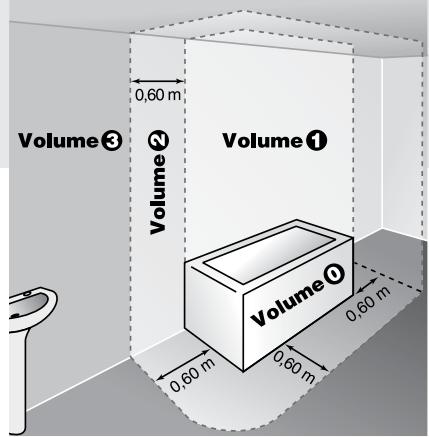

• Ils peuvent être installés dans le volume 2 de la salle de bains en veillant à ce qu'aucun organe de commande (bouton, interrupteur) ne soit accessible par une personne utilisant la baignoire ou la douche.
• La partie inférieure du boîtier doit se situer à une distance minimale de 150 mm du sol.
• L'appareil ne doit pas être installé à moins de 50 mm d'une paroi ni au-dessous d'une prise de courant.

MISE EN GARDE: Pour éviter tout danger pour les très jeunes enfants, il est recommandé d'installer l'appareil de façon que la partie chauffante la plus BASSE soit au moins 600 mm au-dessus du sol.

Raccordement

L'alimentation se fait par courant monophasé 230V^ - 50Hz. - Le raccordement doit se faire sur un bornier de sortie de câble conformément aux normes électriques en vigueur (NF C 15 100). - Un moyen de déconnexion doit être prévu dans les canalisations fixes conformément aux règles d'installation. - Le câble d'alimentation monté d'origine doit être relié au réseau par une boîte de connexion qui devra être placée derrière l'appareil, sans interposition de prise de courant et qui sera située au moins à 25 cm du sol. - Neutre : fil gris - Phase : fil marron - Fil pilote : fil noir. Le fil pilote permet d'assurer les fonctions d'abaissement de température s'il est raccordé à une centrale de programmation. Il ne doit jamais être isolé de tout contact s'il n'est pas utilisé. - Si le câble d'alimentation est endommagé, il doit être remplacé par un câble spécifique. L'opération de remplacement de ce câble doit être réalisée par le fabricant, son service après-vente ou des personnes de qualification similaire afin d'éviter un danger. - L'appareil est rempli d'une quantité précise de fluide caloporteur (ne pas applicable pour les modèles Likoma E, Amirante E et Cosmoledo E). Les réparations nécessitant l'ouverture de l'appareil ne doivent être effectuées que

par le fabricant ou son après-vente qui doit être contacté en cas de fuite du fluide caloporteur.

• Conformément à la norme NF C 15 100, un dispositif de coupure omnipolaire est obligatoire. La distance de séparation des contacts doit être d'au moins 3 mm.
• Dans le cas de pose dans une salle de bains ou de douche, le sèche-serviette doit être protégé par un disjoncteur différentiel de 30 mA maxi.
• Lors d'une ventuelle mise à rebut de l'appareil, l'élimination du fluide caloporteur doit être effectuée uniquement par des sous-traitants approuvés (ne pas applicable pour les modèles Likoma E, Amirante E et Cosmoledo E).

Fixation

Pour une parfaite installation des appareils, il est primordial que la fixation de l'appareil soit effectuée de manière appropriée pour l'utilisation prévue ET toute mauvaise utilisation prévisible. Un certain nombre d'éléments doivent être pris en considération avant de réaliser l'installation comme le type et la qualité de la fixation entre l'appareil et le mur, le type et l'état du mur lui-même ainsi que les charges possibles après le montage.

Conseil d'utilisation

Ces appareils ne sont pas prévus pour être utilisés par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d'expérience ou de connaissance, sauf si elles ont pu bénéficier, par l'intermédiaire, d'une personne responsable de leur sécurité, d'une surveillance ou d'instructions préalables concernant l'utilisation de l'appareil. Il convient de surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l'appareil.

MISE EN GARDE: Afin d'éviter une surchauffe, ne pas couvrir l'appareil. «Ne pas couvrir» veut dire que, par exemple, l'appareil ne sera pas utilisé pour le séchage des vêtements en les mettant directement sur l'appareil.

Gestion des déchets conformément à la directive DEEE [WEEE en anglais] [2002/96/ce]

Le pictogramme sur l'étiquette du produit signifie que l'équipement ne peut être jeté avec les autres déchets, qu'il fait l'objet d'une collecte sélective en vue de sa valorisation, réutilisation ou recyclage. En fin de vie, cet équipement devra être remis à un point de collecte approprié pour le traitement des déchets électriques et électroniques. En respectant ces principes et en ne jetant pas le produit dans les ordures ménagères, vous contribuerez à la préservation des ressources naturelles et à la protection de la santé humaine. Pour tous renseignements concernant les points de collecte, de traitement, de valorisation et de recyclage, veuillez prendre contact avec les autorités de votre commune ou le service de collecte des déchets, ainsi que le magasin où vous avez acheté l'équipement. Ceci s'applique aux pays dans lesquels ladite directive est entrée en vigueur.
