Marque	RADSON
Modèle	ELATO E (déclinaisons EL0411, EL0614, EL0617)
Type	Radiateur électrique à fluide caloporteur (sèche-serviette)
Alimentation	230 V ~ 50 Hz, monophasé
Classe d'isolation	Classe II (double isolation)
Protection	Contre projections d'eau
Puissance	500 W (EL0411), 750 W (EL0614), 1000 W (EL0617)
Hauteur (incl. boîtier)	1250 mm (EL0411), 1550 mm (EL0614), 1850 mm (EL0617)
Longueur	450 mm (EL0411), 600 mm (EL0614), 600 mm (EL0617)
Poids	17,8 kg (EL0411), 28,7 kg (EL0614), 35,2 kg (EL0617)
Entraxe fixations horizontales	50 mm
Entraxe fixations verticales	900 mm (EL0411), 1200 mm (EL0614), 1500 mm (EL0617)
Distance minimale au sol	150 mm (partie inférieure) / 600 mm (recommandée pour enfants)
Distance minimale aux parois	50 mm
Protection différentielle	30 mA (obligatoire en salle de bains)
Câble d'alimentation	Monté d'origine (neutre gris, phase marron, fil pilote noir)
Fluide caloporteur	Oui, quantité précise
Fonction fil pilote	Oui (abaissement de température)
Conformité	NF-EN 60.335.2.43, directive 2004/108/EC
Utilisation prévue	Séchage du linge lavé à l'eau
Entretien	Nettoyage avec un chiffon humide non abrasif
Réparabilité	Doit être effectuée par le fabricant ou SAV agréé
Recyclage	Conforme à la directive DEEE (2002/96/CE)

FOIRE AUX QUESTIONS - ELATO E RADSON

Quelles sont les puissances disponibles pour le radiateur ELATO E ?

Le radiateur ELATO E est disponible en trois puissances : 500 W (modèle EL0411), 750 W (modèle EL0614) et 1000 W (modèle EL0617).

Puis-je installer ce radiateur dans une salle de bains ?

Oui, il peut être installé dans le volume 2 de la salle de bains, à condition qu'aucun organe de commande ne soit accessible depuis la baignoire ou la douche. Il doit être protégé par un disjoncteur différentiel de 30 mA.

Quelles sont les distances de sécurité à respecter lors de l'installation ?

La partie inférieure du boîtier doit être à au moins 150 mm du sol. Pour éviter tout danger pour les jeunes enfants, la partie chauffante la plus basse doit être à au moins 600 mm du sol. L'appareil ne doit pas être installé à moins de 50 mm d'une paroi ni au-dessous d'une prise de courant.

Comment raccorder le fil pilote ?

Le fil pilote (noir) permet l'abaissement de température via une centrale de programmation. S'il n'est pas utilisé, il ne doit jamais être isolé de tout contact. Les autres fils : neutre gris et phase marron.

Le radiateur peut-il être utilisé comme sèche-serviette ?

Oui, cet appareil est destiné au séchage du linge lavé à l'eau. Il ne doit pas être utilisé pour d'autres types de linge.

Que faire en cas de fuite du fluide caloporteur ?

En cas de fuite, contactez le fabricant ou son service après-vente. Les réparations nécessitant l'ouverture de l'appareil doivent être effectuées uniquement par du personnel qualifié.

Comment nettoyer le radiateur ELATO E ?

Nettoyez l'appareil avec un chiffon humide non abrasif. N'utilisez pas de produits chimiques ou abrasifs. Débranchez l'appareil avant nettoyage.

Comment éliminer le radiateur en fin de vie ?

Ne jetez pas l'appareil avec les ordures ménagères. Déposez-le dans un point de collecte approprié pour les déchets électriques et électroniques (DEEE). Le fluide caloporteur doit être éliminé par un sous-traitant approuvé.

Quels sont les modèles disponibles dans la gamme ELATO E ?

Trois modèles sont disponibles : EL0411*EL (500 W, 1250 mm de haut), EL0614*EL (750 W, 1550 mm) et EL0617*EL (1000 W, 1850 mm).

L'appareil est-il conforme aux normes ?

Oui, il est conforme aux normes NF-EN 60.335.2.43 et à la directive européenne 2004/108/EC. Il bénéficie d'une double isolation (Classe II) et d'une protection contre les projections d'eau.

MODE D'EMPLOI ELATO E RADSON

Instructions de montage

left-hand collector collecteur à gauche linkse collector

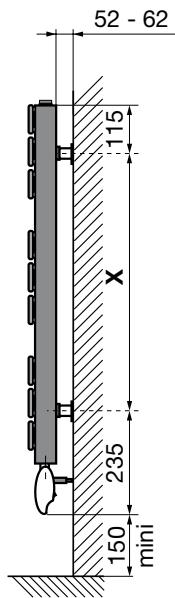

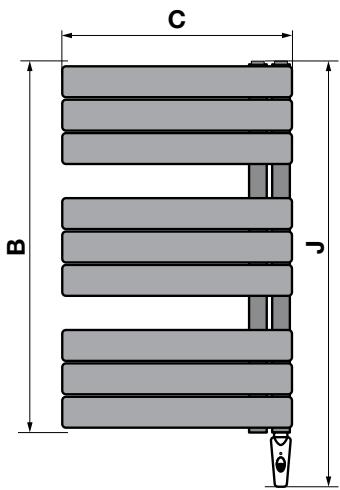

B = height - hauteur - hoogte C = lenght - longueur - lengte D = spacing HORIZ brackets - entraxe fixations HORI - hartafstand bevestigingen HORI J = height, including control box - hauteur, boîtier inclus - hoogte, bedieningsdoos inbegrepen X = spacing VERTIC brackets - entraxe fixations VERTI - hartafstand bevestigingen VERTI

Dimensions / Afmetingen en mm EL0411*EL

EL0614*EL

EL0617*EL

type	B	C	D	J	X	weight poids gewicht [kg]	output puissance vermogen [watt]
EL0411*EL	1130	450	50	1250	900	17,80	500
EL0614*EL	1430	600	50	1550	1200	28,70	750
EL0617*EL	1730	600	50	1850	1500	35,20	1000

stock Radson en version R [droite] -

Les apparêils électriques sont conformes au normes NF-EN 60.335.2.43.

Ces appareils bénéficient d'une double isolation sur les parties électriques - classe II, et sont protégés contre les projections d'eau. Ils sont également conformes à la directive européenne 2004/108/EC (marquage CE sur tous les appareils).

• Les appareils doivent être installés conformément à la norme NFC 15 100 et aux règles de l'art.

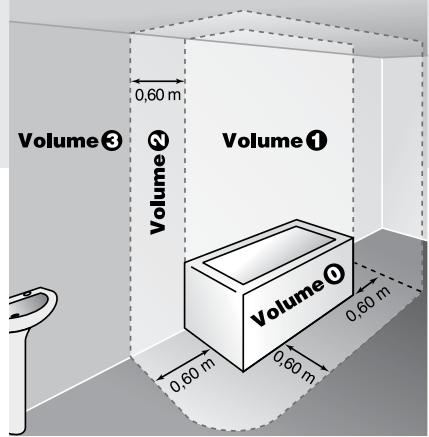

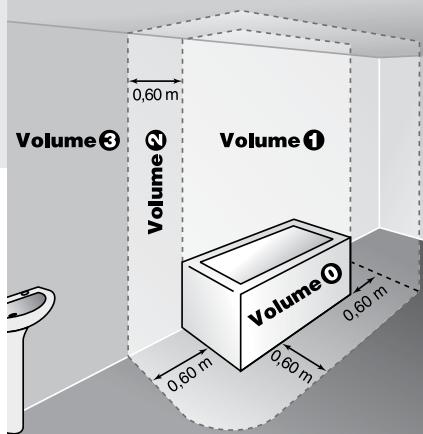

• Ils peuvent être installés dans le volume 2 de la salle de bains en veillant à ce qu'aucun organe de commande (bouton, interrupteur) ne soit accessible par une personne utilisant la baignoire ou la douche.
• La partie inférieure du boîtier doit se situer à une distance minimale de 150 mm du sol. L'appareil ne doit pas être installé à moins de 50 mm d'une paroi ni au-dessous d'une prise de courant.

MISE EN GARDE: Pour éviter tout danger pour les très jeunes enfants, il est recommandé d'installer l'appareil de façon que la partie chauffante la plus BASSE soit au moins 600 mm au-dessus du sol.

Raccordement

L'alimentation se fait par courant monophasé 230V^ - 50Hz. - Le raccordement doit se faire sur un bornier de sortie de cable conformément aux normes électriques en vigueur (NF C 15 100). - Un moyen de déconnexion doit être prévu dans les canalisations fixes conformément aux règles d'installation. - Le cable d'alimentation monté d'origine doit être relié au réseau par une boîte de connexion qui devra être placée derrière l'appareil, sans interposition de prise de courant et qui sera situé au moins à 25 cm du sol. - Neutre : fil gris - Phase : fil marron - Fil pilote : fil noir. Le fil pilote permet d'assurer les fonctions d'abaissement de température s'il est raccordé à une centrale de programmation. Il ne doit jamais être isolé de tout contact s'il n'est pas utilisé. - Si le cable d'alimentation est endommagé, il doit être remplacé par un cable spécifique. L'opération de remplacement de ce cable doit être réalisée par le fabricant, son service après-vente ou des personnes de qualification similaire afin d'éviter un danger. - L'appareil est rempli d'une quantité précise de fluide caloporteur (ne pas applicable pour les modèles Likoma E, Amirante E et Cosmoledo E). Les réparations nécessitant l'ouverture de l'appareil ne doivent être effectuées que

par le fabricant ou son après-vente qui doit être contacté en cas de fuite du fluide caloporteur.

• Conformément à la norme NF C 15 100, un dispositif de coupure omnipolaire est obligatoire. La distance de séparation des contacts doit être d'au moins 3 mm.
• Dans le cas de pose dans une salle de bains ou de douche, le sèche-serviette doit être protégé par un disjoncteur différentiel de 30 mA maxi.
• Lors d'une ventuelle mise à rebut de l'appareil, l'élimination du fluide caloporteur doit être effectuée uniquement par des sous-traitants approuvés (ne pas applicable pour les modèles Likoma E, Amirante E et Cosmoledo E).

Pour une parfaite installation des appareils, il est primordial que la fixation de l'appareil soit effectuée de manière appropriée pour l'utilisation prévue ET toute mauvaise utilisation prévisible. Un certain nombre d'éléments doivent être pris en considération avant de réaliser l'installation comme le type et la qualité de la fixation entre l'appareil et le mur, le type et l'état du mur lui-même ainsi que les charges possibles après le montage.

Conseil d'utilisation

Ces appareils ne sont pas prévus pour être utilisés par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d'expérience ou de connaissance, sauf si elles ont pu bénéficier, par l'intermédiaire, d'une personne responsable de leur sécurité, d'une surveillance ou d'instructions préalables concernant l'utilisation de l'appareil.

Il convient de surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l'appareil.

Mise en GARDE

Cet appareil est destiné seulement au séchage du linge lavé à l'eau.

Gestion des déchets conformément à la directive DEEE [WEEE en anglais] [2002/96/ce]

Le pictogramme sur l'étiquette du produit signifie que l'équipement ne peut être jeté avec les autres déchets, qu'il fait l'objet d'une collecte sélective en vue de sa valorisation, réutilisation ou recyclage. En fin de vie, cet équipement devra être remis à un point de collecte approprié pour le traitement des déchets électriques et électroniques. En respectant ces principes et en ne jetant pas le produit dans les ordures ménagères, vous contribuerez à la préservation des ressources naturelles et à la protection de la santé humaine. Pour tous renseignements concernant les points de collecte, de traitement, de valorisation et de recyclage, veuillez prendre contact avec les autorités de votre commune ou le service de collecte des déchets, au propre le magasin où vous avez acheté l'équipement. Ceci s'applique aux pays dans lesquels ladite directive est entrée en vigueur.
