| Marque | X10 |
| Modèle | SW10X |
| Type de produit | Commande et récepteur pour volet roulant motorisé |
| Dimensions (L x l x H) | 57 x 58 x 47 mm |
| Alimentation | Secteur 250 V, consommation < 1,5 W |
| Puissance maximale | 6 A |
| Installation | Boîte murale encastrée à vis, diamètre 65 mm, profondeur 40 mm |
| Neutre nécessaire | Oui, indispensable |
| Réglage de voie | Sélecteurs rotatifs : code maison (rouge, lettres A-P) et code unité (noir, chiffres 1-16) |
| Variation | Non |
| Applications | Volet roulant, store banne, écran home cinéma, couvre piscine, moteur et autres charges |
| Fonctions principales | Commande montée/descente par impulsion ou maintien, calibrage des fins de course, compatibilité avec télécommandes X'DOM |
| Sécurité | Protection thermique intégrée pour éviter la surchauffe du moteur |
| Entretien et nettoyage | Essuyer avec un chiffon sec. Ne pas utiliser de produits abrasifs. |
| Informations générales | Notice d'utilisation disponible gratuitement au format PDF sur notice-facile.com |
FOIRE AUX QUESTIONS - SW10X X10
Questions des utilisateurs sur SW10X X10
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Commande de volet roulant motorisé au format PDF gratuitement ! Retrouvez votre notice SW10X - X10 et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil SW10X de la marque X10.
MODE D'EMPLOI SW10X X10
Fixer la plaque métallique sur une boîte d'encastrement 65mm à l'aide des vis.
Nota : neutre indispensable
Retirez le cache/décor du récepteur, ôtez les deux vis et enlevez la plaque métallique.
ATTENTION : Bien placer la partie isolante de la plaque métallique vers le bas.
REGLER les selecteurs rotatifs (MAISON et UNITE) pour définir la voie.
Cette voie unique permet à un ou plusieurs récepteurs (régles sur la même voie) de reconnaître les ordres qui leur sont destinés.
Lettres pour le code Maison = Sélecteur ROUGE
Positionnez le sélecteur sur une LETTRE (A à P)
Ce code doit être identique à celui des commandes et programmateurs X'Dom.
Chiffres pour le code Unité = Sélecteur NOIR
Positionnez le sélecteur sur un CHIFFRE (1 à 16)
Ce code correspond à la touche de la télécommande
(ou d'une autre commande) que vous aurez besoin.
ex : si vous sélectionnez la touche 3 de la télécommande pour actionner le volet ou groupe de volets, positionnez le sélecteur UNITE sur 3.
CABLER après avoir coupé le courant au disjoncteur principal.

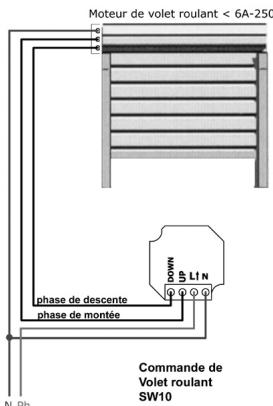

- Connectez les câbles comme indiqué sur le schéma ci-contre.
- Insérez la commande de volet sur la plaque métallique et remettez les deux vis. (ne pas trop serrer)
Calibrer (indispensable)
- Maintenir enfoncé le bouton de montée jusqu'à ce que le volet soit en position haute maximum.
- Positionnez le sélecteur du code MAISON sur * (étoile à côté de la dette A)
- Maintenir enfoncé le bouton de descente jusqu'à ce que le volet soit en position basse maximum.
- Comptez 3 secondes et relâchez le bouton.
- Positionnez le sélecteur du code MAISON sur la position (A à P)
- Le récepteur volet est prêt à recevoir les ordres des commandes et programmateurs X'DOM.
REPLACER le cache/décor.
S'il est difficile de clipper le cache/décor sur les deux petits ergots, c'est sans doute que le revêtement du mur est trop écaillé.
Dans ce cas, réajuster la position du récepteur afin de recevoir le cache/décor correctement.
Ré-enclenchez le disjoncteur principal.
Appuyez brièvement sur la partie HAUTE ou BASSE de la commande, le volet monte ou descend.
Appuyez de façon continue sur la montée ou la descente et relâchez la pression une fois le volet arrivé à la position souhaitée.
Exemple: fonctionnalités à partir d'une télécommande.
Touche MARCHE et ARRET (ou 0 et 1 ou chaîne+ et chaîne- de la télécommande) : Ouvre et ferme votre volet roulant.
Touche VARIATION + et - ( ou volume + et volume -):
Varie + ou - la montée et la descente de votre volet roulant.
Après avoir effectué un calibrage de la commande, le volet roulant ne fonctionne toujours pas ou de façon aléatoire ?
Pour la plupart des cas, la méthode de calibrage est mal effectuée.
Effectuez à nouveau le calibrage comme indiqué ci-dessus en paragraphe 4.
Le volet ne fonctionne plus après plusieurs essais de calibrage de la commande ?
La plupart des volets roulants intègre une sécurité thermique (pour éviter la surchauffe). Dans ce cas, attendez plusieurs minutes afin que la sécurité se débloque et procédez à nouveau au calibrage de la commande de volet.
Le volet ne remonte pas jusqu'en haut.
Lors du calibrage, il faut adapter le temps d'appui sur le bouton de descente en fonction du poids du volet :
- volet léger : maintenez appuyé le bouton de descente 3 secondes supplémentaires après la fin de course.
- volet plus lourd : il mettra plus de temps à remonter, les temps de maintien du bouton descente peuvent aller jusqu'à 20 secondes.
En fonction de l'ensoleillement mon volet ne remonte plus jusqu'en haut.
La dilatation des lames du volet exposées au soleil peut prolonger le temps de montée, il faut donc augmenter le temps d'appui sur le bouton de descente en plus de la course.
| RÉFÉRENCE | SW10x |
| TYPE | COMMANDE & RÉCEPTEUR |
| INSTALLATION | BOITE MURALE ENCASTRÈA A VIS. DIAMÈTRE 65 mm PROFONDEUR 40 mm |
| Détails | NEUTRE INDISPENSABLE |
| VARIATION | NON |
| RéGLAGE DE VOIE | SELECTIONS ROTATIFS |
| APPLICATIONS : VOLET ROULANT STORE BANNE ÉCRAN HOME CINEMA COUVRE PISCINE MOTEUR AUTRES CHARGES | PUISSANCE MAXIMUM 6 A |
| ALIMENTATION DIMENSIONS | SECTEUR 250 V - CONSO<1,5 W 57 X 58 X 47 mm |
