SS13 - Interphone X10 - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Interphone mural sans fil
Marque	X10
Modèle	SS13
Alimentation	1 pile 9V (non fournie)
Nombre de voies	3 (A1, A2, A3)
Code MAISON	Réglable de A à P (16 positions)
Code UNITE	Réglable de 1 à 16
Fonctions principales	Marche/Arrêt, variation d'intensité lumineuse
Voyant LED	Rouge (indique marche, arrêt, programmation)
Fixation	Adhésif au dos
Compatibilité	Récepteurs X10 (RMA, RMV, MMA, RDA, RPT, RPA, RPL) avec convertisseur RPT si nécessaire
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec
Sécurité	Changer la pile si les récepteurs ne répondent pas ; vérifier le convertisseur secteur
Informations générales	Après changement de pile, la voie revient en A1 par défaut

FOIRE AUX QUESTIONS - SS13 X10

Comment programmer le code MAISON de l'interphone SS13 ?

Maintenez enfoncée la touche MARCHE/1. La LED rouge clignote une fois puis après 3 secondes, elle indique le code MAISON actuel par clignotements (1 pour A, 2 pour B, etc.). Relâchez la touche, puis appuyez sur MARCHE/1 autant de fois que nécessaire pour choisir la lettre désirée. Maintenez le dernier appui jusqu'à ce que la LED valide en répétant le nombre de clignotements.

Comment programmer le code UNITE de l'interphone SS13 ?

Maintenez enfoncée la touche ARRET/1. La LED rouge clignote une fois puis après 3 secondes, elle indique le code UNITE actuel par clignotements (1 pour 1, 2 pour 2, etc.). Relâchez la touche, puis appuyez sur ARRET/1 autant de fois que nécessaire pour choisir le chiffre (1 à 16). Maintenez le dernier appui jusqu'à ce que la LED valide en répétant le nombre de clignotements.

Que signifie le voyant LED rouge sur l'interphone ?

Le voyant LED rouge indique l'état de l'appareil : marche, arrêt ou programmation. Pendant la programmation, il clignote pour signaler les codes MAISON et UNITE.

Comment changer la pile de l'interphone SS13 ?

Ouvrez le compartiment pile situé à l'arrière de l'appareil. Remplacez la pile usagée par une neuve de type 9V en respectant la polarité. Après changement, la voie revient en A1 par défaut.

Que faire si les récepteurs ne répondent plus à l'interphone ?

Vérifiez d'abord la pile de l'interphone ; remplacez-la si nécessaire. Assurez-vous que le convertisseur radio (RPT, RMA, RMV, TM13, console SC15 ou SC9100) est bien branché au secteur et fonctionne.

Comment utiliser la fonction variation d'intensité lumineuse ?

Appuyez d'abord sur la touche MARCHE/1 (ou la touche de la voie souhaitée) pour allumer la lampe. Ensuite, utilisez les touches flèche haut/bas pour augmenter ou diminuer l'intensité lumineuse.

Comment associer plusieurs récepteurs à la même voie ?

Réglez chaque récepteur sur le même code MAISON et code UNITE que la voie souhaitée de l'interphone. Par exemple, pour la voie A1, réglez les récepteurs sur code MAISON A et code UNITE 1.

Puis-je utiliser le SS13 avec d'autres récepteurs X10 ?

Oui, le SS13 est compatible avec les récepteurs RMA, RMV, MMA, RDA, RPT, RPA, RPL. Les modèles RPA, RPL et RDA nécessitent un convertisseur d'ordre radio vers courant porteur (RPT).

Comment fixer l'interphone SS13 au mur ?

Utilisez les adhésifs situés au dos de l'appareil pour le fixer sur une surface propre, sèche et plane. Appuyez fermement pendant quelques secondes.

Que faire après avoir changé la pile de l'interphone ?

Après un changement de pile, la voie revient par défaut en A1. Vous devez alors reprogrammer les codes MAISON et UNITE si nécessaire, et vérifier le bon fonctionnement avec les récepteurs.

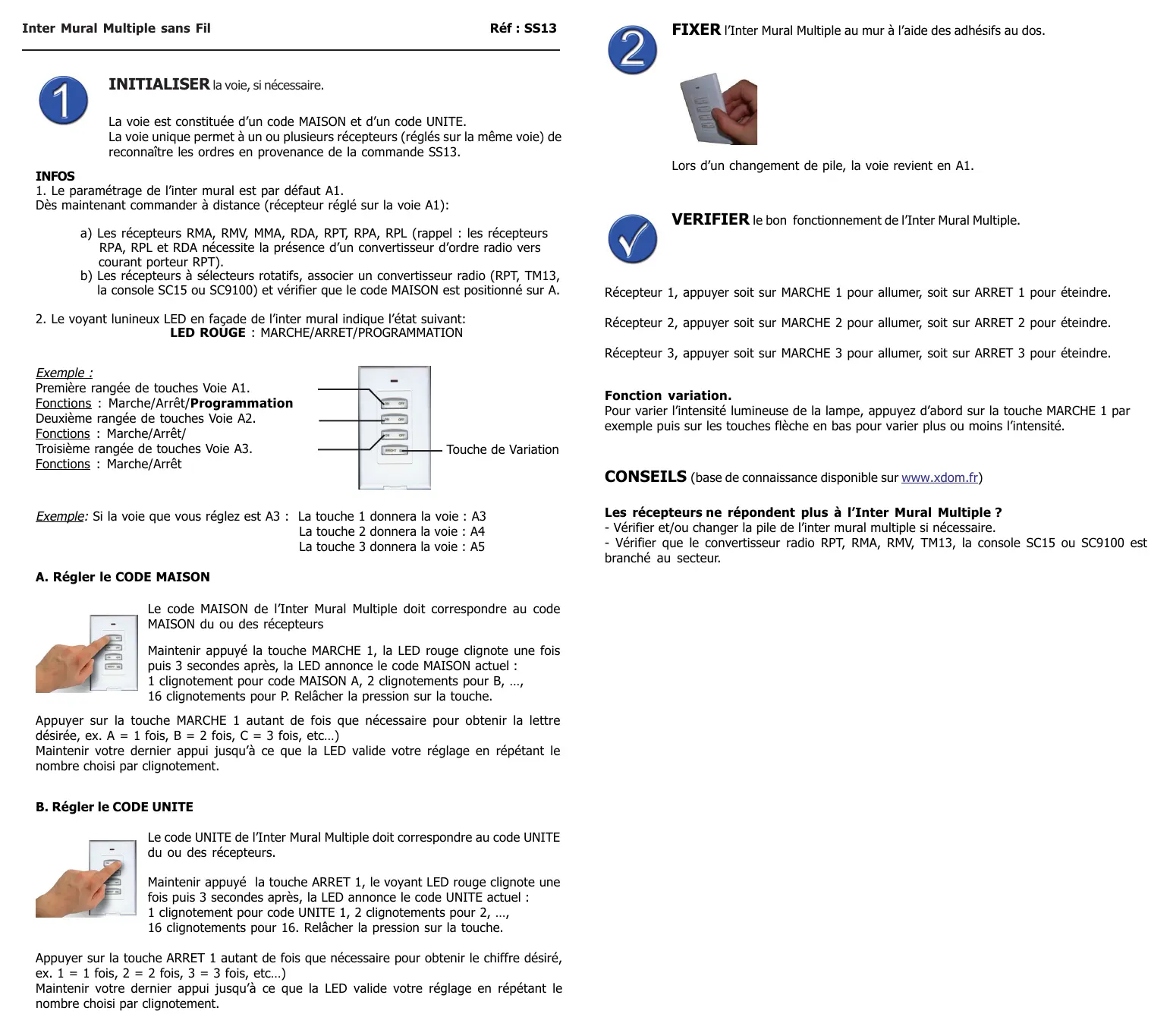

MODE D'EMPLOI SS13 X10

Initialiser la voie, si nécessaire.

La voie est constituée d'un code MAISON et d'un code UNITE. La voie unique permet à un ou plusieurs récepteurs (réglés sur la même voie) de reconnaître les ordres en provenance de la commande SS13.

1. Le paramétrage de l'intermurale est par défaut A1.

Dès maintenant commander à distance (récepteur réglé sur la voie A1):

a) Les récepteurs RMA, RMV, MMA, RDA, RPT, RPA, RPL (rappel : les récepteurs RPA, RPL et RDA nécessitent la présence d'un convertisseur d'ordre radio vers courant porteur RPT). b) Les récepteurs à sélecteurs rotatifs, associer un convertisseur radio (RPT, TM13, la console SC15 ou SC9100) et vérifier que le code MAISON est positionné sur A.

1. Le voyant lumineux LED en façade de l'inter mural indique l'état suivant:

LED ROUGE : marche/arret/programmation

Example :

Première rangée de touches Voie A1.

Fonctions: Marche/Arrêt/Programmation

Deuxième rangée de touches Voie A2.

Fonctions : Marche/Arrêt/

Troisième rangée de touches Voie A3.

Fonctions : Marche/Arrêt

Exemple : Si la voie que vous réglez est A3 : La touche 1 donnera sera la voie : A3

La touche 2 donne la voie : A4

La touche 3 donne la voie : A5

A. régler le code MAISON

Le code MAISON de l'Inter Mural Multiple doit correspondre au code MAISON du ou des récepteurs

Maintenir appuyé la touche MARCHE/1, la LED rouge clignote une fois puis 3 secondes après, la LED annonce le code MAISON actuel :

1 clignotement pour code MAISON A, 2 clignotements pour B,...

16 clignotements pour P. Relacher la pression sur la touche.

Appuyer sur la touche MARCHE 1 autant de fois que nécessaire pour obtenir la valeur désirée, ex. A = 1 fois, B = 2 fois, C = 3 fois, etc...)

Maintenir votre dernier appui jusqu'à ce que la LED valide votre réglage en répétant le nombre choisi par clignotement.

B. régler le code UNITE

Le code UNITE de l'Inter Mural Multiple doit correspondre au code UNITE du ou des récepteurs.

Maintenir appuyé la touche ARRET 1, le voyant LED rouge clignote une fois puis 3 secondes après, la LED annonce le code UNITE actuel :

1 clignotement pour code UNITE 1, 2 clignotements pour 2,...,

16 clignotements pour 16. Relâcher la pression sur la touche.

Appuyer sur la touche ARRET 1 autant de fois que nécessaire pour obtenir le chiffre désiré, ex. 1 = 1 fois, 2 = 2 fois, 3 = 3 fois, etc...)

Maintenir votre dernier appui jusqu'à ce que la LED valide votre réglage en répétant le nombre choisi par clignotement.

FIXER l'inter mural multiple au mur à l'aide des adhésifs au dos.

Lors d'un changement de pile, la voie revient en A1.

VERIFIER le bon fonctionnement de l'Inter Mural Multiple.

Récepteur 1, appuyer soit sur MARCHE 1 pour allumer, soit sur ARRET 1 pour éteindre.

Récepteur 2, appuyer soit sur MARCHE 2 pour allumer, soit sur ARRET 2 pour éteindre.

Récepteur 3, appuyer soit sur MARCHE 3 pour allumer, soit sur ARRET 3 pour éteindre.

Fonction variation

Pour varier l'intensité lumineuse de la lampe, appuyez d'abord sur la touche MARCHE/1 par exemple puis sur les touches flèche en bas pour varier plus ou moins l'intensité.

Conseils (base de connaissance disponible sur www. xdom. fr)

Les récepteurs ne répondent plus à l'Inter Mural Multiple ?

• Vérifier et/ou changer la pile de l'inter mural multiple si nécessaire.
• Vérifier que le convertisseur radio RPT, RMA, RMV, TM13, la console SC15 ou SC9100 est branché au secteur.
